明胶海绵的化学交联剂

明胶海绵制备过程明胶海绵是一种常见的海绵制品，广泛应用于医疗、家居、美容等领域。

它具有良好的吸水性、柔软性和弹性，可以起到舒适保护和吸收液体的作用。

下面将介绍明胶海绵的制备过程。

一、原料准备制备明胶海绵的主要原料是明胶和海绵。

明胶是从动物的皮肤、骨骼或软骨中提取的一种胶质物质，具有良好的粘性和稳定性。

海绵是一种多孔材料，可以吸收液体和气体。

二、明胶处理将明胶加入适量的水中浸泡，使其充分吸水膨胀。

然后，将浸泡后的明胶放入锅中加热，使其溶解成胶液。

在加热过程中，需要不断搅拌，以充分均匀溶解。

三、海绵处理海绵的处理主要包括清洗和消毒两个步骤。

首先，将海绵放入清水中进行清洗，去除表面的杂质和污垢。

然后，将清洗后的海绵放入消毒液中浸泡，以杀灭潜在的细菌和病毒。

四、混合与浸泡将处理好的明胶胶液和海绵放入容器中，进行混合和浸泡。

在混合的过程中，需要充分搅拌，使明胶胶液均匀地渗透到海绵的每个孔隙中。

浸泡的时间根据需要确定，一般为数小时至数天。

五、固化与干燥浸泡好的海绵需要进行固化和干燥处理。

固化是指将明胶胶液中的明胶在海绵中形成固态。

固化的方法可以通过加热或使用化学交联剂来实现。

干燥是指将固化后的海绵中的水分蒸发掉，使其达到所需的干燥程度。

六、切割与整形固化干燥后的海绵可以进行切割和整形，以得到所需的形状和尺寸。

切割可以使用切割机械或手工切割工具进行。

整形可以通过模具或手工塑形实现。

七、质量检验制备好的明胶海绵需要进行质量检验，以确保其符合要求。

常见的质量检验项目包括外观检查、尺寸测量、吸水性测试等。

只有通过了严格的质量检验，才能出厂销售或用于生产。

总结：明胶海绵的制备过程包括原料准备、明胶处理、海绵处理、混合浸泡、固化干燥、切割整形和质量检验等步骤。

每个步骤都需要严格控制和操作，以确保制备出质量稳定、性能优良的明胶海绵产品。

明胶海绵在医疗、家居、美容等领域具有广泛的应用前景，可以为人们的生活和工作带来便利和舒适。

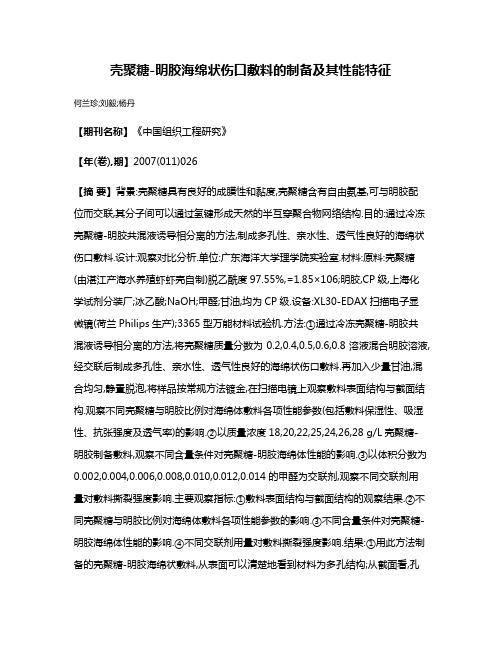

壳聚糖-明胶海绵状伤口敷料的制备及其性能特征何兰珍;刘毅;杨丹【期刊名称】《中国组织工程研究》【年(卷),期】2007(011)026【摘要】背景:壳聚糖具有良好的成膜性和黏度,壳聚糖含有自由氨基,可与明胶配位而交联,其分子间可以通过氢键形成天然的半互穿聚合物网络结构.目的:通过冷冻壳聚糖-明胶共混液诱导相分离的方法,制成多孔性、亲水性、透气性良好的海绵状伤口敷料.设计:观察对比分析.单位:广东海洋大学理学院实验室.材料:原料:壳聚糖(由湛江产海水养殖虾虾壳自制)脱乙酰度97.55%,=1.85×106;明胶,CP级,上海化学试剂分装厂;冰乙酸;NaOH;甲醛;甘油,均为CP级.设备:XL30-EDAX扫描电子显微镜(荷兰Philips生产);3365型万能材料试验机.方法:①通过冷冻壳聚糖-明胶共混液诱导相分离的方法,将壳聚糖质量分数为0.2,0.4,0.5,0.6,0.8溶液混合明胶溶液,经交联后制成多孔性、亲水性、透气性良好的海绵状伤口敷料.再加入少量甘油,混合均匀,静置脱泡,将样品按常规方法镀金,在扫描电镜上观察敷料表面结构与截面结构.观察不同壳聚糖与明胶比例对海绵体敷料各项性能参数(包括敷料保湿性、吸湿性、抗张强度及透气率)的影响.②以质量浓度18,20,22,25,24,26,28 g/L壳聚糖-明胶制备敷料,观察不同含量条件对壳聚糖-明胶海绵体性能的影响.③以体积分数为0.002,0.004,0.006,0.008,0.010,0.012,0.014的甲醛为交联剂,观察不同交联剂用量对敷料撕裂强度影响.主要观察指标:①敷料表面结构与截面结构的观察结果.②不同壳聚糖与明胶比例对海绵体敷料各项性能参数的影响.③不同含量条件对壳聚糖-明胶海绵体性能的影响.④不同交联剂用量对敷料撕裂强度影响.结果:①用此方法制备的壳聚糖-明胶海绵状敷料,从表面可以清楚地看到材料为多孔结构;从截面看,孔是蜂窝结构或多孔片层堆积而成的三维立体片层结构.②当壳聚糖含量较大时,其截面接近蜂窝状,随着壳聚糖含量减少,明胶含量增大,截面趋向于平行的片层结构;相对应样品的含水率、保液量均有上升的趋势,但抗撕裂强度先增大后变小.综合各项性能参数,制备液中壳聚糖比例应选择质量分数0.5为宜.③壳聚糖-明胶总浓度越小,水含量越大,表面越易形成较大的自身晶片,制成的材料的孔隙率加大,吸水性和保液性增大,但材料表面形成较大的裂痕,抗撕裂强度较小.制备液浓度增大,混合液黏度加大,黏度过大,不利于混合均匀,制成的材料表面不够平整,而且材料孔隙率较小,吸水性和保液性相对减小,材料较硬.总质量浓度应以22～25 g/L为宜.④交联剂用量过低时,生成的交联点太少,强度过低;交联剂用量过多,生成的交联点太多,网状空间减少,使含水率和保水值降低,而且过量的交联剂会使海绵状材料脆性增大,表现为撕裂强度减小.可甲醛体积分数为0.01时,撕裂强度有最大值,所以,其用量以体积分数0.01左右为宜.结论:影响海绵体敷料结构形态及性能的因素主要有共混液中壳聚糖与明胶比例、共混液总浓度、粉末量和交联剂用量等.其用量最佳配比为:壳聚糖质量分数0.5/明胶质量分数0.5/总质量浓度22～25 g/L/壳聚糖-明胶混合粉末量1∶1/交联剂用量体积分数为0.01.%BACKGROUND:Chitosan has good filming and viscosity, it contains free amido, and can coordinate and cross-link with gelatin, thus natural semi-interpentrating polymer network structure can be formed among molecules through hydrogen bonds.OBJECTIVE: To prepare sponge-like wound-healing dressing of good porosity, hydrophilia and air permeability by means of frozen chitosan-gelatin mixture induced phase separation.DESIGN: A comparative observation.SETTING: Laboratory of the College of Science, Guangdong Ocean University. MATERIALS: Chitosan was deacetylated by 97.55%, Mη=1.85×106; Gelatin (CP grade) was produced by Shanghai Chemical Dispensing Factory; Glacial acetic acid,NaOH, formaldehyde and glycerin were all CP grade. XL30-EDAX scanning electron microscope (Philips, Dutch); 3365-type universal material testing machine. METHODS: ① By means of frozen chitosan-gelatin mixture induced phase separation chitosan solution of 0.2, 0.4, 0.5, 0.6 and 0.8 (mass fraction) was mixed with gelatin solution, then a small amount of glycerin to prepare sponge-like wound-healing dressing of good porosity, hydrophilia and air permeability. then a small amount of glycerin, and stayed quietly to deaerate. The samples were plated with gold as routine methods, and then the surface and sectional structures were observed under the scanning electron microscope. The effects of different proportion of chitosan and gelatin on the performance parameters (water retention, moisture absorption, avulsion intensity, air permeability rate) of the sponge-like materials were observed. ② Chitosan-gelatin mixtures of 18, 20, 22, 25, 24, 26 and 28 g/L (mass fraction) were used to prepare sponge-like materials, and the effects of different contents on the performances of the materi als were observed. ③ The effects of cross-linking agent (formaldehyde) of different dosages (0.002, 0.004, 0.006, 0.008, 0.010, 0.012 and 0.014 in volume fraction) on the avulsion intensity of the materials were observed.MAIN OUTCOME MEASURES: ① Surface and sectional structures of the sponge-like wound-healing dressing; ② Effects of different proportion of chitosan and gelatin on the performance parameters of the sponge-like materials; ③ Effects of different contents on the performances of the chitosan-gelatin sponge-like materials; ④ Effects of cross-linking agent of different dosages on the avulsion intensity of thematerials.RESULTS: ① It could be clearly seen from the surface that the chitosan-gelatin sponge-like materials were porous structure, whereas seen from the section, the pores were honey-comb formation or three-dimensional lamellar structure accumulated by porous lamellars. ② When the content of chitosan was greater, the section looked like honey comb;Whereas as the content of chitosan decreased and gelatin content increased, the section tended to parallel lamellar structure, the water content and water retention of corresponding samples had an ascending trend, but the alvusion iintensity increased at first, and then decreased. The mass fraction of 0.5 was suitable for chitosan in the prepared solution by comprehensively analyzing the performance parameters. ③ The lower the total concentration of chitosan and gelatin, the higher the water content, the easier for the formation of bigger self-chips on the surface, the porosity of the prepared materials increased, hydrophilia and water retention ability were increased, but greater cracks formed on the material surface, and avulsion intensity was smaller. As the concentration became higher, the viscosity of the mixture became greater, the excessive viscosity was not good for mixing uniform, thus the material surface was not plain enough, and the porosity was smaller, the hydrophilia and water retention ability were relatively decreased, and the materials were harder. The total concentration should be 22-25 g/L. ④ Once the dosage of cross-linking agent was too low, very few cross-linking points generated, and the intensity was too low; Once the dosage of cross-linking agent was too high, too many cross-linking points generated, and the net space was reduced,then water content and water retention value were decreased; Whereas overdosage cross-linking agent could increase the fragility of the sponge-like materials, manifested as the decrease of avulsion intensity. When formaldehyde of 0.01 in volume fraction, the avulsion intensity was the maximal, thus the dosage of 0.01 in volume fraction was the most suitable.CONCLUSION: The main factors that affect the structures and performances of the sponge-like wound-healing dressing are the proportion of chitosan and gelatin in the mixture, total concentration of the prepared solution, amount of powder and dosage of cross-linkage agent, etc. The best matching iss chitosan of 0.05 (volume fraction)/gelatin of 0.05 (volume fraction), total mass concentration of 22-25 g/L, amount of chitosan-gelatin powder mixture is 1∶1, and the dosage of cross-linking agent is 0.01 (volume fraction).【总页数】5页(P5252-5256)【作者】何兰珍;刘毅;杨丹【作者单位】广东海洋大学理学院,广东省湛江市,524088;广东海洋大学理学院,广东省湛江市,524088;广东海洋大学理学院,广东省湛江市,524088【正文语种】中文【中图分类】R318.08【相关文献】1.一种海绵状伤口敷料的制备及结构性能的研究 [J], 何兰珍;杨丹;刘毅2.聚N-异丙基丙烯酰胺/壳聚糖温敏性敷料--自剥离伤口敷料的制备及性能研究[J], 李澄;李砚3.壳聚糖-明胶海绵状伤口敷料抑菌性的研究 [J], 邓春梅;杨丹;何兰珍;刘毅4.聚N-异丙基丙烯酰胺／壳聚糖温敏性敷料——自剥离伤口敷料的制备及性能研究 [J], 李澄;李砚;5.壳聚糖-明胶海绵伤口敷料的毒理学评价 [J], 邓春梅;何兰珍;杨丹;刘毅因版权原因，仅展示原文概要，查看原文内容请购买。

专利名称：一种用于止血的明胶海绵的制备方法专利类型：发明专利
发明人：雷红军,徐扣华,刘红妹
申请号：CN201810199260.4
申请日：20180312
公开号：CN108310449A
公开日：
20180724
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于止血的明胶海绵的制备方法，属于医药领域。

本发明将海蜇解冻破碎加入木瓜蛋白酶水解，再灭酶过滤，得滤液；将滤液离心，取上清液加入乙醇醇沉，离心，抽滤，得滤饼，将滤饼用乙醇、丙酮交替洗脱干燥，得干燥物；将明胶、蒸馏水浸泡，搅拌，再加入干燥物、交联剂搅拌，得搅拌液；将提取物、聚己内酯、二氯甲烷进行混合，超声振荡，得振荡液，将振荡液、聚乙烯醇水溶液搅拌，离心分离，得沉淀物，将沉淀物洗涤，冷冻真空干燥，得干燥物a；将搅拌液、干燥物a混合加热，静置，得混合液，将混合液、氢氧化钠、提取液混合，打泡，冰冻，再干燥切成小块，用纸包装封严，干热灭菌，密封于塑料袋中，即得用于止血的明胶海绵。

申请人：常州市蒽盗钟情生物科技有限公司
地址：213000 江苏省常州市武进区常武中路18号常州科教城中科创业中心A2幢501-4
国籍：CN
代理机构：北京风雅颂专利代理有限公司
代理人：朱亲林
更多信息请下载全文后查看。

[19]中华人民共和国国家知识产权局[12]发明专利申请公布说明书[11]公开号CN 101574539A [43]公开日2009年11月11日[21]申请号200910087274.8[22]申请日2009.06.15[21]申请号200910087274.8[71]申请人北京大学地址100871北京市海淀区颐和园路5号[72]发明人许零 杨超 [74]专利代理机构北京路浩知识产权代理有限公司代理人王朋飞[51]Int.CI.A61L 15/32 (2006.01)A61L 15/28 (2006.01)A61L 15/44 (2006.01)A61L 31/04 (2006.01)A61L 31/16 (2006.01)权利要求书 1 页 说明书 6 页[54]发明名称一种明胶海绵及其制备方法[57]摘要本发明提供了一种明胶海绵，其通过先对明胶水溶液进行辐射交联成明胶水凝胶，然后进行溶胀、冷冻干燥而成。

本发明还提供了明胶海绵的辐射交联制备方法，整个工艺流程在纯水体系完成，辐射交联的过程兼具灭菌作用，该过程的可控性很好，得到产品的结构均匀性也较化学交联法的好，作为生物医用材料具有独特的优势。

200910087274.8权 利 要 求 书第1/1页 1.一种明胶海绵，其特征在于，其通过先对明胶水溶液进行辐射交联成明胶水凝胶，然后进行溶胀、冷冻干燥而成。

2.根据权利要求1所述的明胶海绵，其特征在于，所述的辐射交联采用钴-60γ射线或电子束进行辐射交联，辐照量为1～50kGy。

3.根据权利要求1或2所述的明胶海绵，其特征在于，所述明胶水凝胶交联度在70～99％范围内。

4.根据权利要求1-3任意一项所述的明胶海绵，其特征在于，所述明胶水溶液的重量百分浓度为3～50％，优选为10～30％。

5.根据权利要求1-4任意一项所述的明胶海绵，其特征在于，所述明胶水溶液中还含有水溶性天然聚多糖。

6.根据权利要求5所述的明胶海绵，其特征在于，所述的天然聚多糖选自芦荟多糖、羧甲基壳聚糖、羟丙基壳聚糖、海藻酸钠、海藻酸丙二醇酯、羧甲基纤维素钠、羟丙基甲基纤维素、羧甲基羟丙基纤维素中的一种或多种。

血管栓塞用明胶海绵微球的制备及表征谭奕勋;云晓;王春曼;吴芬敏;杨顶建【期刊名称】《中国医疗器械信息》【年(卷),期】2024(30)7【摘要】目的:制备一种可用于血管栓塞的明胶海绵微球,表征其理化性能,并通过动物试验初步验证其用于体内栓塞的安全性和有效性。

方法:在制备明胶海绵微球时,将含有明胶的水相,添加到含有乳化剂的油相中,构建油包水的乳化体系,随后加入交联剂固化得到明胶海绵微球;对制得的微球开展了包括显微外观、粒径、溶胀率、弹性在内的理化性能表征;将制得的明胶海绵微球通过微导管注入猪肾脏血管,观察栓塞效果以及术后的并发症等情况以验证微球用于体内栓塞的安全性和有效性。

结果:以此法制得的明胶海绵微球,表面光滑,呈规则球形;溶胀后的粒径呈类正态分布,粒径范围50~2000μm,平均溶胀率为355%,通过质构仪对微球施加粒径50%的压缩形变后,微球不破碎,不变形;猪肾脏栓塞动物试验表明,微球能够有效栓塞靶血管,引起靶组织的缺血梗死,体内降解时长约为28d,降解后血管可复通,试验过程中未见与明胶海绵微球相关的并发症。

结论:该方法制得的明胶海绵微球呈完整球形,形状规则,粒径分布范围广,经筛分后具有可用于不同尺寸血管栓塞的潜力。

微球具有适中的溶胀率与良好的弹性,便于在术中通过导管进行输送并能够与靶血管紧密嵌合;猪肾脏栓塞动物试验的结果亦表明制得的明胶海绵微球安全性和有效性良好,降解时长适中,运用于血管栓塞具有较大的市场前景。

【总页数】5页(P25-28)【作者】谭奕勋;云晓;王春曼;吴芬敏;杨顶建【作者单位】海南百迈科医疗科技股份有限公司【正文语种】中文【中图分类】TB324【相关文献】1.应用碘油和8Spheres聚乙烯醇栓塞微球联合明胶海绵行经导管动脉化疗栓塞术治疗大肝癌的临床效果观察2.聚乙烯醇栓塞微球、明胶海绵在大咯血介入治疗中的应用效果3.明胶海绵颗粒、聚乙烯醇栓塞微球在大咯血支气管动脉栓塞治疗中的应用效果比较4.阿霉素载药栓塞微球的制备和性能表征因版权原因，仅展示原文概要，查看原文内容请购买。

明胶海绵止血原理
当人受伤时，血液会不断流出，这是毫无疑问的，并且会使人产生一种恐慌感，因为受伤时，人们常常会预想到最坏的结果。

一款出色的伤口治疗产品能够帮助人们把伤口止血无痛苦地处理好，这种产品就是明胶海绵止血，它具有很多优点，能够安全有效地止血，而且不会造成其他痛苦。

明胶海绵止血产品是一种安全有效的伤口治疗方案，它采用特殊的材料制成，使用这种产品可以立即对伤口进行处理，节省时间，而且可以有效地减轻痛苦，缩短治疗时间，节省费用，减少污染物的流失，保护血管受伤的部分，防止感染，保护组织细胞的正常发育，使组织可以恢复正常状态，从而实现把伤口止血的目的。

明胶海绵止血产品的使用原理是利用其富含水分的特性，与金属离子等有机物质发生气体反应，生成有效止血剂，在伤口上形成一个保护膜，止血。

当明胶海绵止血产品贴在伤口上时，化学反应立即发生，形成的保护膜可以有效阻隔外界的气体分子，以保护伤口，防止细菌侵入，并使血液停止流出，从而达到止血的目的。

此外，明胶海绵止血产品可以起到非常好的抗菌作用。

由于该产品由微小的海绵状结构组成，在使用中，海绵微结构可以吸收病原体，使用后可以形成一层生物活性保护膜，有效地阻止细菌、病毒、病原体等对伤口的侵袭，从而防止伤口感染，促进伤口的愈合。

明胶海绵止血产品的安全性和有效性在伤口治疗方面得到了充
分的验证，与传统的伤口处理方法相比，它要简单、高效、安全，且
不用大量的费用，在伤口处理方面可以说是一款出色的产品，能够满足人们对安全有效的伤口治疗产品的需求，并且能够有效地帮助人们把伤口止血，彻底解决伤口的问题，以达到把伤口止血的目的。

改性复合海绵敷料研制论文摘要：为增强敷料的吸收、抗菌和促进伤口愈合的能力，该文采用生物活性玻璃改性壳聚糖/明胶海绵敷料。

首先利用硅烷偶联剂改性生物活性玻璃，并选用香草醛作交联剂，采用真空冷冻干燥法将其与羧甲基壳聚糖、明胶进行复合，制备出改性复合海绵敷料。

并对产物进行IR、SEM、吸水率、孔隙率、保湿性和透气率分析。

结果表明，改性复合海绵状敷料具有多孔结构、较高的吸水性、透气性和保湿性，有望在医用湿性敷料领域得到广泛的应用。

关键词：生物活性玻璃羧甲基壳聚糖明胶香草醛改性复合海绵生物活性玻璃（BG）是一种性能优良的组织修复材料，具有良好的生物相容性、生物活性、生物矿化特性，良好的力学和骨传导性等，常用于骨、齿科等的修复治疗[1-5] ，是目前唯一能促进生长因子的生成、细胞的繁衍以及活化细胞基因表达的人工合成的无机材料[6]，还能诱导细胞本身的上皮生长因子的合成，为创面提供天然上皮生长因子，促进创面快速愈合。

硅烷偶联剂在结构中带有一个或数个活性官能团，具有高的反应活性，能够有效地改善无机粉体与高分子材料的界面相容性，使硅烷偶联剂在材料的偶联、粘结、润滑、生物配位和催化[7-11]等领域得到广泛应用。

明胶（Gelatin）是一种不均一的具有高分子量的水溶性蛋白质混合物，具有较好的亲和性、较低的粘度、较高的韧性及可逆性等优良的物理性质，还具有较高的表面活性，较好的成膜性和吸水膨胀性等，长期以来被应用于医药、感光材料、食品、造纸、印刷、日用化工等领域[12]。

目前，国内外兴起了一种新的伤口护理理念―湿性愈合理论。

在此理论的影响下，新型医用湿性敷料也不断的出现，为伤口护理带来了新的方法。

医用湿性敷料按其载体形态可分为水凝胶、海绵、薄膜、纤维、纱布等类型。

该文采用溶胶―凝胶法合成多孔生物活性玻璃（MBG），然后用氨丙基三乙氧基硅烷（APTES）偶联剂对其进行改性，将APTES中的氨丙基接枝在生物活性玻璃表面，得到改性生物活性玻璃（SBG）。
