SH S型单级双吸离心泵
一SH型双吸泵概述
SH型双吸泵系单级、双吸、泵壳中开式离心泵。
供吸送清水及物理化学性质类似于水的液体。
SH型双吸泵扬程在9米至140米时，流量为126m3/时。
液体最高温度不得超过80℃。
SH型双吸泵适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22型大型泵还可作热电站循环泵用。
SH型双吸泵的型号意义：
如10SH-13A等
10——吸水直径被25除（即该泵吸水口直径为250毫米）。
SH—单级双吸卧式离心清水泵
13——比转数被10除（该泵的比转数为130）
A等——表示该泵换了不同外径的叶轮。
S型双吸泵流量范围更广：50—18000m3/时。
如500S35A等500——泵的吸入口径（mm）
S——单级双吸、中心离心清水泵
35——设计点扬程（m）
A等——叶轮一等次切割
SH型泵及S型泵统称为双吸泵，其工作性能及配用电机大体相同。
需要说明的是泵的转方向不同，从电机端看SH型泵为逆时针旋转，而S型泵则顺时针。
在实际使用中SH型泵更加广泛，故一下介绍以
SH型泵为主。
1.泵体 5.双吸密封环 9.填料压盖
二、结构说明
SH型双吸泵的吸入口与吐出口均在水泵轴心线下方，成水平方向，与轴线成垂直位置。
SH型双吸泵水泵泵盖用双头螺栓及圆锥定位螺钉固定在泵体上，可以便于揭开检查水泵内全部零件，无需拆卸进水，排出管路及电动机，因此SH型双吸泵检修极为方便。
SH型双吸泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承体。
如图1所示
SH型双吸泵泵体：铸铁制成。
与泵盖构成叶轮的工作室，进、出水流道德法兰上制有安装真空表和压力表的管螺孔。
管径最低处制有放水的管螺孔。
SH型双吸泵泵盖：铸铁制成。
在上部制有安装水封管及入气管的管
螺孔和起吊泵的吊钩。
SH型双吸泵叶轮：铸铁制成。
其形状是对称的，在两壁间有扭曲的叶片。
液体从两侧面进入叶轮。
制造时，经过静平衡试验。
SH型双吸泵轴：优先碳素钢制成。
轴的中央是叶轮，用键、轴套和两边轴套螺母固定。
轴的右端是安装联轴器的，与电动机直接连接。
在联轴器端不允许用皮带传动，若需用皮带传动时，必须另设支架支持皮带轮。
SH型双吸泵双吸密封环：铸铁制成。
防止水泵中高压水漏回进水部分。
在双吸密封环上制有突起的半圆款环，嵌在泵体内，用来固定双吸密封环。
为易损零件，可多备件以便更换。
SH型双吸泵轴套：铸铁制作。
用作固定叶轮位置及保护填料室内轴的磨损，亦为易损零件应多备件。
SH型双吸泵有两个支撑、使用使用单列向心球轴承，装在轴承体内靠近联轴器一段的统称轴承体甲部件，另一端称轴承乙部件，用黄油润滑。
由于SH型双吸泵叶轮是完全对称的，在理论上SH型双吸泵不产生轴向力，但在制造上很难做到SH型双吸泵两侧的水流通过部分及密封环处间隙完全不一样，因此SH型双吸泵有轴向力产生的可能，产生的轴向力及振动力由轴承部件中的单列向心球轴承承受。
SH型双吸泵填料起着密封的作用，防止空气透入泵内和大量液体渗出。
SH型双吸泵填料密封由泵体和泵盖合成的填料室、填料压盖、填料环、填料套及填料组成。
泵盖内少量高压水通过外部水封管( 或内部水槽)及填料环流入填料室中，起水封冷却作用。
SH型双吸泵填料的松紧必须适当，不可太紧或太松，以液体能逐滴渗出为准，填料太紧，轴承易热，同时耗费功率; SH型双吸泵填料太松，液体渗漏大，都要降低SH型双吸泵效率。
三、SH型双吸泵简单计算说明
SH型双吸泵在实际工作时压力表所指示的出水压力决定于SH型双吸泵轴心线至排水面之间垂直高度及排水管路中全部（包括所有阀门、弯头、大小头管）水头损失之总和。
SH型双吸泵真空表所指示的真空度决定于泵轴心线至吸水面之垂直高度及吸水管道中的全部水头损失之和。
因此自吸水面至出水面的垂直高度加上吸水及排出管路上的全部扬程损失之总和，必须在SH型双吸泵规定的工作范围内。
高于或低于SH型双吸泵规定的工作范围外使用都是不经济的。
在规定的标准转数下，SH型双吸泵的主要性能符合技术规范中所列的主要性能。
SH型双吸泵性能标准规定的标志：
Q——流量（升/秒或m3/时）
H——扬程（米）
N——轴功率（千瓦、马力）
Η——效率（%）
N——转数（转/分）
SH型双吸泵规定叶轮外径D，转数为n时的流量为Q、扬程H、轴功率N。
SH型双吸泵必要时可以降低转数至-或车小叶轮直径至-时使用，这时流量变为-扬程变为-轴功率变为-他们之间的关系如下：
SH型双吸泵中规定的转数是最高的转数，在SH型双吸泵运转中只允许比规定转数高4%，若再要提高，须征得我厂同意，减低转数使用不限。
一、产品概述
S型单级双吸水平中开式离心泵。
该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。
S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。
其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。
主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。
适用于工业和城市给排水、农田排灌。
二、产品特点
1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；
2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；
3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；
4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点
三、引用标准
GB5658 单级单吸离心水泵技术条件
GB/T 13006 离心泵、混流泵和轴流泵汽蚀余量
GB/T 13007 离心泵效率

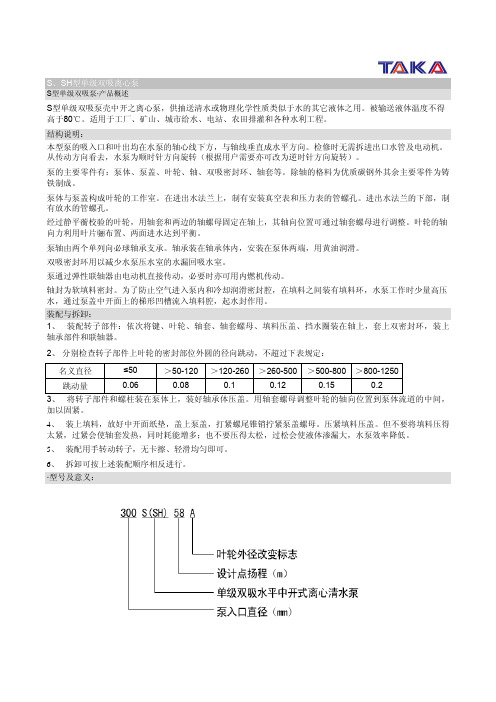

四、型号定义
250：泵入口直径（mm）
S（SH）：单级双吸水平中开式离心请水泵
24 ：标志设计点扬程（m）
A：叶轮外径改变标志
五、技术参数
流量：80-3000m3/h
扬程：19-100m。
转速：1450-2900r/min
口径：φ100-φ500
温度范围：0-+80℃
工作压力：≤1.6MPa
六、结构说明
本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。
检修时无需拆卸进出口水管及电机。
从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。
泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
泵体与泵盖构成叶轮的工作室。
在进出水法兰上，制有安装真空表和压力表的管螺孔。
进出水法兰的下部，制有放水的管螺孔。
经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。
轴承装在轴承体内、安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压力室的水漏回吸水室。
泵通过弹性连轴器由电机直接传动，必要时亦可用内燃机传动。
轴封为软填料密封（根据用户需要可采用机械密封结构）。
结构图如下：
1、泵体
2、泵盖
3、叶轮
4、轴
5、双吸密封环
6、轴套
7、联轴器
8、轴承体
9、密封部件。
