中央空调面板按键及显示说明

美的中央空调一：线控器面板使用说明①运行模式指示：按“模式”按钮则显示当前的操作方式。

可选择“自动”、“制冷”、“抽湿”、“制热”、“送风”、等操作方式。

②风速指示：按“风速”按钮则显示所选择的风扇速度。

可选择“自动”、“低风”、“中风”、“高风”等。

③经济运行显示：按“经济”按钮则显示，再按压此按钮则图标显示消失。

④锁定显示：按“锁定”按钮则显示锁定图标，再按压此按钮则图标显示消失。

在锁定状态下，除锁定按钮外所有按钮操作均无效。

⑤时钟显示：通常状况下显示当前设定的时间。

按“时钟”按钮4秒钟，小时部分闪烁，按“▲”或“▼”进行小时调整，再按“时钟”按钮，分钟部分闪烁，按“▲”或“▼”进行分钟调整，时钟设定或更改时钟设定后，必须按确认按钮才能设定或更改成功。

⑥定时开关显示：在定时开调整状态或只设定定时开功能后显示“开”；在定时关调整状态或只设定定时关功能后显示“关”。

⑦温度显示区：通常状态下显示设定温度。

按温度调节按钮“▲”“▼”即可进行温度设定，在“送风”模式下，该显示区无数字显示。

①模式选择按钮：用于选择运行方式，每按一次按钮，则运行方式就按下述依次变化；自动→制冷→抽→湿→制热→送风→自动②定时开按钮：按压此按钮，设定定时开，以后每按一次定时开时间便增加0.5小时，当设定定时开的时间大于10小时后，每按一次便增加1小时。

如果取消定时开，只需将定时开时间调为“0.0”即可。

③定时关按钮：按压此按钮，设定定时关，以后每按一次定时开时间便增加0.5小时，当设定定时关的时间大于10小时后，每按一次便增加1小时。

如果取消定时关，只需将定时关时间调为“0.0”即可。

④时钟按钮：正常情况下显示当前设定的时钟（初次上电或复位时显示12:00）。

当按住此按钮4秒，时钟显示的小时部分以0.5秒闪烁，再可通过“▲、▼”按钮调整小时；如再按下时钟按钮，分钟显示部分以0.5秒闪烁，再按“▲、▼”按钮调整分钟。

时钟设定或更改时钟设定后，必须按确认按钮才能设定或更改成功。

4. 定时开关机设置：此设置一旦设定成功后，温控器每天的开关机时间 就会按照设定时间开启或是关闭。

设定步骤如下： a. 长按5秒钟功能键 ，此时定时开机标志 ON 闪 烁，可以进一步设置定时开机功能。

b. 若再次点击功能键 ，此时定时关机标志 OFF 闪烁，则可以切换到定时关机设置。

c. 点击下调键 ，小时数值加1，累加12小时切换 AM-PM-AM；点击上调键 ，分钟加1，0-59 循环累加，以此来确认定时开机或是关机时间， 停止按键操作三秒后保存退出。

3. 定时取消设置：长按5秒钟向下键 ，定时功能取消，液晶面板定时 标志 消失。

2. 面板锁定设置：长按5秒钟电源键 ，进入锁屏状态，液晶面板会出 现屏幕锁 的标志。

再次长按电源键 ，则屏幕锁 定状态解除，屏幕锁标志消失。

1. 时间设置：长按5秒钟风量键 ，时间显示标志 闪烁，此时按 下调键 ，小时数值加1，累加12小时切换AM-PM-AM ；通过上调键 ，分钟加1，0-59循环累加，停止按键操 作三秒或是点击风量键 后保存退出。

高级操作，该模式主要是面向专业工程调试人员。

五、技术参数工作电压：AC85~250 ，50/60HZ 自耗功率：<2W 负载电流：3A 温度传感器：NTC 设定温度范围：5℃- 35℃ 控温精度：±1℃四、安装须知1. 开始安装之前断开电源，防止触电或设备的损坏。

2. 按照指定的额定电流负载，禁止超载。

3. 请严格按照接线图正确接线，切勿使水、泥浆等杂物进入温控 器内部，否则将会造成温控器的损坏。

风量键： 点击后对出风量进行调节，风速标志在高速→中速→低度→自 动之间切换（自动挡时，风速会根据房间温度和设定温度自动。

RCBA-4882GG21XT空调面板说明格力中央空调控制面板使用说明，含多联机及风管机使用说明！1、左右扫风功能显示。

2、上下扫风功能显示。

3、换气功能显示。

4、睡眠功能显示。

5、自动模式。

6、制冷模式。

7、除湿模式。

8、送风模式。

9、制热模式。

10、健康功能显示。

11、舒适节能功能显示。

12、外出度假功能显示。

13、主副线控器功能显示。

14、屏蔽功能（按键、温度、开关、模式或节能被远程监控屏蔽）。

15、当前设定风速。

16、记忆功能（掉电后恢复上电时，室内机恢复原设置状态）。

17、超强功能显示。

18、节能功能显示。

19、环境温度值/设定温度值。

20、允许辅助电加热开启标志。

21、设置了干燥功能时显示。

22、化霜功能显示。

23、清洗提醒。

24、定时功能显示。

25、门禁插拔卡功能显示。

26、静音功能显示。

27、童锁功能显示。

二、线控器液丝印图标说明格力中央空调控制面板使用说明，含多联机及风管机使用说明！1、确认/取消（1）功能的选定和取消；（2）长按5秒进入环境温度查询界面，可通过模式键选择查看室外环境温度或室内环境温度。

（1）温度设定：范围为16～30℃；（2）定时设置：范围为0.5～24小时；（3）换气功能级别设定；（4）节能温度的设定；（5）清洗等级的设定。

3、风速设定高、中高、中、中低、低和自动等内风机运行档位。

4、模式设定室内机自动、制冷、除湿、送风、制热运行模式。

中央空调面板按键及显示说明关键信息项：1、按键名称及功能描述2、显示内容及含义3、操作模式及对应的显示状态4、温度调节范围及精度5、风速设置选项及显示标识6、定时功能的操作方式及显示提示7、故障代码及对应的含义和解决方法11 按键名称及功能描述111 电源键用于开启和关闭中央空调系统。

按下电源键，系统启动，面板显示相关信息；再次按下，系统关闭。

112 模式键可切换中央空调的运行模式，如制冷、制热、除湿、通风等。

每次按下模式键，面板上会相应显示当前所选模式的图标和文字。

113 温度调节键包括升温键和降温键，用于设置所需的室内温度。

每按一次，温度会按照预设的步长进行调整，同时面板显示设定温度的数值。

114 风速键可选择不同的风速档位，如低风、中风、高风、自动风等。

按下风速键后，面板会显示当前风速的图标和标识。

115 定时键用于设置定时开关机功能。

通过定时键进入定时设置界面，可分别设置开机时间和关机时间，并在面板上显示定时的相关信息。

12 显示内容及含义121 室内温度显示实时显示当前室内的温度值，让用户了解室内的实际温度情况。

122 设定温度显示显示用户设定的目标温度，以便用户确认和调整。

123 运行模式显示以清晰的图标和文字显示当前中央空调的运行模式，如制冷模式显示为雪花图标，制热模式显示为太阳图标等。

124 风速显示直观地展示当前风速档位，使用相应的图标和文字，如低风显示为一片小叶子，高风显示为多片快速转动的叶子等。

125 定时状态显示当设置了定时开关机功能时，显示定时的剩余时间、是否启用定时等信息。

13 操作模式及对应的显示状态131 制冷模式显示为雪花图标，此时空调系统将降低室内温度。

在制冷模式下，用户可设置温度范围通常为 16℃ 30℃。

132 制热模式显示为太阳图标，空调系统会升高室内温度。

制热模式下，温度设置范围一般为 18℃ 32℃。

133 除湿模式显示为水滴图标，系统在保持一定温度的同时降低室内湿度。

麦克维尔MAC风冷模块式冷水机组控制面板操作说明1 开关机按ON/OFF键，机组在开机(RUN灯亮)、关机(RUN灯灭)之间切换。

2 模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式切换必须在关机状态下进行，这样对压缩机能起到一定的保护作用。

3 参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、设定的进水温度、实际进水温度、设定的出水温度、实际出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。

按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4 参数设置按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了(可设置的参数有：制冷进水温度、制冷出水温度、制热进水温度、制热出水温度、防冻温度、除露点A温度、除露点B温度、除霜温度)。

按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

重复步骤②可设置其它参数。

5 实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”字样，时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。

6 定时设置按“定时”键后显示器上同时显示“星期设置”和“定时设置”的字样，此时按“▲”或“▼”键选择要设置定时的时间在星期几，选好后按“确定”键，显示器上显示“定时设置”的字样，此时按“▲”键选择要设置当天的哪个定时（能设置4个，在“机组号”上方有指示）,按“▼”键选择“定时开”或“定时关”，按“确定”键后再按“▲”键修改小时，按“▼”键修改分钟，设置好时间后按“确定”键保存这个定时设置。

中央空调温度控制器使用说明屏幕显示图标：——制冷——制热——通风——风速低速——风速中速温控器面板按键：电源开关（）模式转换键（）时钟键（ ）风速选择键（）温度设置键（▲▼）使用说明✍开/关机：按“”键一次开机，开机显示为当前工作模式，以及该模式下有效运行时间；再按一次“”键关机，同时关闭风机盘管、电动阀。

✍模式选择：开机状态下，按“”键进行工作模式切换。

液晶显示“”表示制冷，显示“”表示制热，显示“”表示通风，5秒钟后自动确认。

✍风速选择：开机状态下，按“”键选择风机风速（高）、（中）、（低）、（自动）档。

在“自动”模式下，风速自动换档。

即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。

当室温达到设置温度时，关闭电动阀和风机。

✍设定温度：开机状态下，按“❑”键降低设置温度，按“☐”键升高设置温度，每按键一次设置温度变化1℃。

时钟与相关功能设置✍睡眠功能设置：按“ ”键，直至出现“00”符号，按下“▲”键启用睡眠功能，按下“▼”键取消睡眠功能。

✍调整星期：按“ ”键，直至出现“01”符号，按下“▲”或“▼”键调整星期。

✍调整日历：按“ ”键，直至出现“02”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整年份；按“ ”键，直至出现“03”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整月份和日期；按“ ”键，直至出现“04”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整小时和分钟。

✍定时开机设置：按“ ”键，直至出现“定时开机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时开机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时开机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时开机功能。

✍定时关机设置：按“ ”键，直至出现“定时关机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时关机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时关机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时关机功能。

中央空调面板按键及显示说明
1、按键说明：
（1）开关按键：开关按键是中央空调系统的核心按键，可以打开或关闭整台冷气机的运行。

（2）模式按键：模式按键控制空调系统的模式，可选择制冷、制热、送风等模式。

（3）温度调节按键：温度调节按键控制空调系统的室温，可以按照用户的需要调节室内温度。

（4）风量调节按键：风量调节按键可以控制空调风量的大小。

（5）节能按键：节能按键可以让你的空调节省能源，降低消费。

2、显示说明：
中央空调的面板上具有显示功能，具体显示内容有：
（1）室温提示–当前所在空间的室温会显示在面板上，实时反馈室内温度；
（2）模式提示–面板上也会显示当前空调系统的运行模式，包括制冷、制热、送风等；
（3）节能提示–面板上也会显示当前空调的节能状态，提醒你把空调的节能调到最佳状态；
（4）错误代码提示–在空调出现故障时，面板上会显示出相应的错误代码，以方便空调维修人员更好地定位问题。

总结：中央空调系统的控制面板上设有5种按键（开关按键、模式按键、温度调节按键、风量调节按键、节能按键），还有室温、模式、节能和错误代码提示等功能，它们控制着中央空调系统的运行，满足用户的需求，节省能源，使空调的运行更加安全可靠。

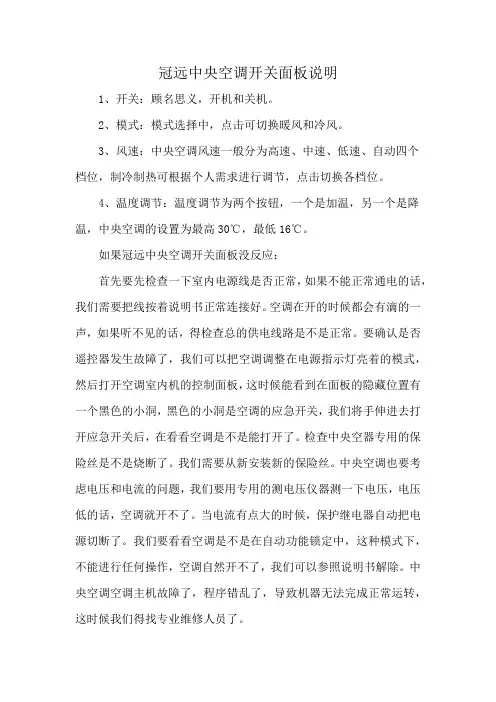

冠远中央空调开关面板说明
1、开关：顾名思义，开机和关机。

2、模式：模式选择中，点击可切换暖风和冷风。

3、风速：中央空调风速一般分为高速、中速、低速、自动四个
档位，制冷制热可根据个人需求进行调节，点击切换各档位。

4、温度调节：温度调节为两个按钮，一个是加温，另一个是降温，中央空调的设置为最高30℃，最低16℃。

如果冠远中央空调开关面板没反应：
首先要先检查一下室内电源线是否正常，如果不能正常通电的话，我们需要把线按着说明书正常连接好。

空调在开的时候都会有滴的一声，如果听不见的话，得检查总的供电线路是不是正常。

要确认是否遥控器发生故障了，我们可以把空调调整在电源指示灯亮着的模式，然后打开空调室内机的控制面板，这时候能看到在面板的隐藏位置有一个黑色的小洞，黑色的小洞是空调的应急开关，我们将手伸进去打开应急开关后，在看看空调是不是能打开了。

检查中央空器专用的保险丝是不是烧断了。

我们需要从新安装新的保险丝。

中央空调也要考虑电压和电流的问题，我们要用专用的测电压仪器测一下电压，电压低的话，空调就开不了。

当电流有点大的时候，保护继电器自动把电源切断了。

我们要看看空调是不是在自动功能锁定中，这种模式下，不能进行任何操作，空调自然开不了，我们可以参照说明书解除。

中央空调空调主机故障了，程序错乱了，导致机器无法完成正常运转，这时候我们得找专业维修人员了。

中央空调操作说明
中央空调操作说明
1.系统概述
1.1 介绍中央空调系统的作用和用途
1.2 简要描述系统的基本构成和工作原理
2.设备启动和停止操作
2.1 启动系统的步骤和注意事项
2.2 停止系统的步骤和注意事项
3.控制面板操作
3.1 详细介绍控制面板上各个按钮和指示灯的功能
3.2 解释各个参数的含义和调节方法
4.温度调节操作
4.1 说明如何调节整个系统的温度设置
4.2 指导如何独立调节每个区域的温度
5.风速调节操作
5.1 介绍风速调节功能的使用方法
5.2 解释不同风速档位的区别和适用场景
6.定时开关机操作
6.1 说明如何设置定时开关机功能
6.2 解释定时开关机功能的优点和使用注意事项
7.故障排除
7.1 列出可能出现的常见故障及解决方法
7.2 提供联系售后服务的方式和相关信息
8.附件
8.1 附上系统安装图纸和电路图
8.2 提供相关设备说明书和保修条款
法律名词及注释：
1.中央空调：指一种能够为整个建筑提供冷热空气调节的系统。

2.控制面板：指用于调节和控制中央空调系统的面板，通常位
于易于操作和触及的位置。

3.温度调节：指根据需求改变系统输出的冷热空气的温度。

4.风速调节：指根据需要调整空气循环中的风速。

5.定时开关机：指预先设定中央空调系统的开启时间和关闭时间。

6.故障排除：指在系统出现故障时通过一系列的检查和修复步骤来解决问题。

本文档涉及附件：
附件1：系统安装图纸和电路图
附件2：设备说明书和保修条款。
