WCDMA-GSM共址时的干扰及其隔离度分析

WCDMA-GSM共址时的干扰及其隔离度分析

Greenvpn
20801865

WCDMA/GSM 共址时的干扰及其隔离度分析 作者：陈行 马璐 文章首先分析了 WCDMA 与 GSM 系统共站址时的主要干扰类型，给出了各种干扰的数 学计算模型， 然后详细阐述了 WCDMA 与 GSM 系统相互之间的干扰情况， 得出了 WCDMA 与 GSM 共址时所需的隔离度及天线隔离要求，并给出了工程中的解决方案 1、引言 随着我国电信市场的日渐开放，3G 牌照发放的日期也逐渐临近，对 GSM 网络运营商而 言，WCDMA 网络建设是一个系统工程，工程涉及面广、周期长、投资大，在建设初期为 降低运营成本，尽快启动市场，基站在满足条件的情况下应进行共站址建设。 这样就必然增加了 WCDMA 系统与同址或邻近的 GSM 系统互相产生干扰的机会， WCDMA 系统与 GSM 系统的电磁环境兼容问题将会暴露出来。 本文将分别对共站产生干扰 的机制、隔离度计算进行剖析，并提出工程上消除干扰的解决方法。 2、主要干扰的数学模型 对被干扰系统来说有三种性能损失需要考虑：接收机灵敏度降低、IMP 干扰（即互调干 扰）和接收机过载。从干扰站接收的杂散辐射信号将导致接收机灵敏度降低，而从同址站接 收到的所有载频的合成造成了 IMP 干扰，接收机过载的原因是接收机收到的总信号功率太 大。为了将这些性能损失降到最小而不修改现有发送和接收单元，在同站址的 GSM 系统和 WCDMA 系统之间需保持适当的隔离。 这三种性能损失对应的主要干扰分别为杂散干扰、互调干扰和阻塞干扰。下面我们分别 阐明这三种干扰的数学模型。两个共址射频站间相互干扰的原理如图 1 所示： 图 1 两个共址射频站相互干扰的原理框图 与两个同址站间相互干扰计算相关的重要射频器件，有干扰站的发射放大器、发射滤波 器、发射天线和被干扰站的接收滤波器、接收机、接收天线等。这里定义 A 点到 B 点的射 频电平之差为天线隔离度。 2.1 杂散干扰 接收机灵敏度降低是由于接收机噪声基底的增加而造成的。如果干扰基站在被干扰基站 接收频段内的杂散辐射很强， 并且干扰基站的发送滤波器没有提供足够的带外衰减 （滤波器 的截止特性不好） ，将会导致接收机噪声门限的增加。从干扰基站的天线连接处输出的杂散 辐射经两个基站间的一定隔离而得到衰减， 因此被干扰基站的天线连接处接收到的杂散干扰 按以下公式进行计算： IB=CTX-E 杂隔-10log（WA/WB） （1） 其中，IB 为被干扰基站天线连接处接收到的干扰电平；CTX 为干扰基站天线连接处输出 的杂散辐射电平；E 杂隔为天线隔离度；WA 为干扰电平的可测带宽；WB 为被干扰系统的 信道带宽。 2.2 互调干扰 互调干扰是由于系统的非线性导致多载频的合成产生的互调产物落到相邻 WCDMA 系统 的上行频段， 使接收机信噪比下降， 主要表现为 WCDMA 系统信噪比下降和服务质量恶化。 由两个相同强度的载波产生的三阶互调干扰可表示如下： IMP3（dBm）=3PIN-2× TOI（2） PIN 为被干扰基站接收机输入端的干扰载波电平； TOI 为接收机输入端定义的三阶截止点 （dBm） ，与接收机本身的特性有关。因此为了尽量减小三阶互调干扰，应降低 PIN, 而根据 式（3） ： PIN=CA-EIMP3-LR_B（3）

WCDMA——共站址干扰分析

WCDMA——共站址干扰分析

产品名称Product name密级Confidentiality level WCDMA RNP内部公开产品版本Product version2.0Total58pages共58页WCDMA RNP共站址干扰分析指导书WCDMA RNP Co-Located Interference Analysis Guideline(仅供内部使用）For internal use only拟制: Prepared by URNP-SANA日期：Date2004-10-27审核: Reviewed by 日期：Date审核: Reviewed by 日期：Date批准: Granted by日期：Date华为技术有限公司Huawei Technologies Co.,Ltd.版权所有侵权必究All rights reserved修订记录Revision record日期Date 修订版本Revisionversion修改描述change Description作者Author2004-10-29 1.00初稿完成initial transmittal王德凯目录Table of Contents1概述 (7)2共站址隔离度分析 (7)2.1各系统协议指标要求 (7)2.1.1WCDMA BS系统 (7)2.1.2GSM900系统 (9)2.1.3DCS1800系统 (9)2.1.4CDMA2000系统 (9)2.1.5TD-SCDMA系统 (10)2.1.6PHS系统 (10)2.2WCDMA BS共站隔离度要求分析 (10)2.2.1WCDMA BS与GSM900MHz BS共站隔离度要求 (10)2.2.2WCDMA BS与DCS1800MHz BS共站隔离度要求 (13)2.2.3WCDMA BS与CDMA2000BS共站隔离度要求 (16)2.2.4WCDMA BS与TD-SCDMA BS共站隔离度要求 (24)2.2.5WCDMA BS与PHS CS共站隔离度要求 (30)2.2.6WCDMA BS与WCDMA BS共站隔离度要求 (31)2.3WCDMA共站址的建议值 (31)3独立天馈共站安装要求 (33)3.1各种系统所使用的天线情况 (33)3.2需要考虑的各种组合方式 (33)3.3天线间相对角度和距离的定义 (34)3.4两全向天线安装方式 (35)3.4.1两全向天线水平间距要求 (36)3.4.2两全向天线垂直间距要求 (36)3.5全向天线与定向天线安装方式 (37)3.5.1全向天线与定向天线水平间距要求 (37)3.5.2全向天线与定向天线垂直间距要求 (38)3.6两定向天线安装方式 (39)3.6.1定向天线与定向天线水平间距要求 (39)3.6.2定向天线与定向天线垂直间距要求 (41)3.7天线分集安装要求 (42)4共天馈安装要求 (43)4.1室外 (43)4.1.1共馈线不共天线 (43)4.1.2共天线不共馈线 (49)4.1.3共天线共馈线 (50)4.1.4配置塔放时的考虑 (53)4.2室内 (54)5工具 (54)6总结 (54)7附录：射频的背景知识 (55)7.1发射机特性 (55)7.2接收机特性 (56)表目录List of Tables表1WCDMA BS杂散辐射表 (7)表2WCDMA BS接收灵敏度要求表 (8)表3WCDMA BS接收互调要求表 (8)表4WCDMA BS接收阻塞指标 (8)表5GSM900工作频率范围 (9)表6DCS1800工作频率范围 (9)表7根据协议分析GSM BS对WCDMA BS的杂散干扰 (11)表8实际系统GSM BS对WCDMA BS的杂散干扰 (11)表9根据协议分析WCDMA BS对GSM BS的杂散干扰 (12)表10根据协议分析DCS BS对WCDMA BS的杂散干扰 (13)表11实际系统DCS BS对WCDMA BS的杂散干扰 (14)表12根据协议分析WCDMA BS对DCS BS的杂散干扰 (15)表13根据协议分析ITU Category A BS对WCDMA BS的杂散干扰 (16)表14根据协议分析ITU Category B BS对WCDMA BS的杂散干扰 (16)表15根据协议分析Band class1BS对WCDMA BS的杂散干扰 (18)表16根据协议分析WCDMA BS对CDMA2000BS Band0的杂散干扰 (20)表17实际WCDMA BS对CDMA2000BS Band0的杂散干扰 (20)表18根据协议分析WCDMA BS对CDMA2000BS Band11805~1880MHz频段的杂散干扰 (21)表19根据协议分析WCDMA BS对CDMA2000BS Band11893.5~1919.6MHz频段的杂散干扰21表20根据协议分析WCDMA BS对CDMA2000BS的杂散干扰 (22)表21根据协议分析WCDMA BS对CDMA2000BS Band5的杂散干扰 (23)表22实际WCDMA BS对CDMA2000BS Band5的杂散干扰 (23)表23根据协议分析TD-SCDMA BS对WCDMA BS的杂散干扰 (24)表24根据协议分析WCDMA BS对TD-SCDMA BS的杂散干扰 (25)表25根据协议分析TD-SCDMA对WCDMA的杂散干扰 (26)表26根据协议分析WCDMA BS对TD-SCDMA BS的杂散干扰 (27)表27根据协议分析TD-SCDMA BS对WCDMA BS的杂散干扰 (27)表28根据协议分析WCDMA BS对TD-SCDMA BS的杂散干扰 (28)表29根据协议分析TD-SCDMA BS对WCDMA BS的杂散干扰 (29)表30根据协议分析WCDMA BS对TD-SCDMA BS的杂散干扰 (29)表31根据协议分析PHS CS对WCDMA BS的杂散干扰 (30)表32根据协议分析WCDMA BS对PHS CS的杂散干扰 (30)表33根据协议分析WCDMA BS对WCDMA BS的杂散干扰 (31)表34根据协议分析和实际WCDMA与其它系统隔离度要求(期望值) (31)表35根据协议分析和实际测试WCDMA与其它系统隔离度要求(可接受值) (32)表36WCDMA与其它系统两全向天线共抱杆时两全向天线之间的安装要求 (36)表37全向天线与定向90度垂直极化天线非共抱杆时两天线之间的安装要求 (37)表38全向天线与定向65度垂直极化天线非共抱杆时两天线之间的安装要求 (38)表39全向天线与定向垂直极化天线共抱杆时两天线之间的安装要求 (38)表40WCDMA与其它系统两定向65度垂直极化天线非共抱杆时两天线之间的安装要求 (39)表41WCDMA与其它系统两定向90度垂直极化天线非共抱杆时两天线之间的安装要求 (40)表42WCDMA与其它系统两定向65度垂直极化天线共抱杆时两天线之间的安装要求 (41)表43WCDMA与其它系统两定向90度垂直极化天线共抱杆时两天线之间的安装要求 (41)表44WCDMA/GSM共馈线时使用的器件 (44)表45WCDMA/DCS共馈线时使用的器件 (46)表46WCDMA/GSM共馈线时使用的器件 (48)图目录List of Figures图1非共抱杆时两天线安装示意图 (34)图2非共抱杆时两天线位置关系图 (35)图3共抱杆时两天线安装示意图 (35)图4WCDMA与GSM共馈线实现方式(隔离度要求较低) (44)图5WCDMA与GSM共馈线实现方式(隔离度要求较高) (44)图6WCDMA与DCS共馈线实现方式(隔离度要求较低) (45)图7WCDMA与DCS共馈线实现方式(隔离度要求较高) (46)图8WCDMA与GSM共馈线实现方式(隔离度要求较低) (47)图9WCDMA与GSM共馈线实现方式(隔离度要求较高) (48)图10三频滤波器的组合实现方式 (49)图11GSM/DCS/WCDMA共天线(不共馈线)的一般形式 (50)图12GSM与WCDMA共天馈解决方案 (51)图13DCS与WCDMA共天馈解决方案 (51)图14GSM/DCS/WCDMA共天馈解决方案 (52)图15宽带天线单元共天馈解决方案 (52)WCDMA RNP共站址干扰分析指导书WCDMA RNP Co-Located关键词Key words：共站址隔离度天线摘要Abstract：随着运营商的增加和新移动系统的应用，同一站点出现几种制式共存的情况也将大大增加，由于基站天线的距离近，不同系统之间将产生干扰。

WCDMA与GSM基站共址的覆盖、容量和干扰分析

WCDMA与GSM基站共址的覆盖、容量和干扰分析

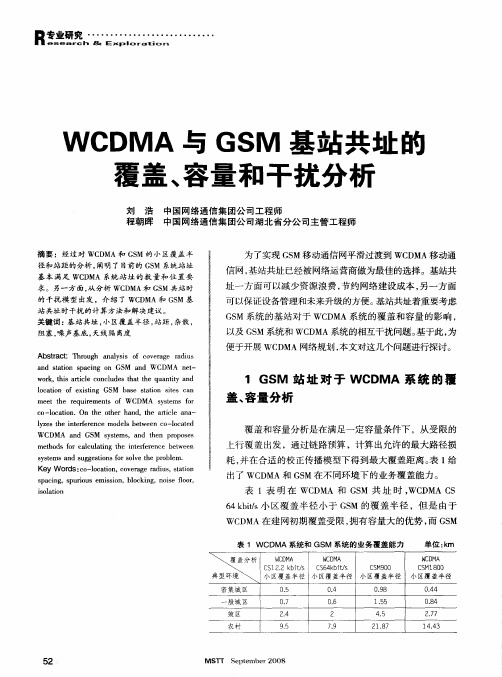

１ ＧＳ 站 址 对 于 Ｗ Ｃ ＭＡ 系 统 的 覆 Ｍ Ｄ
盖 、 量 分 析 容
覆 盖 和容 量分 析是 在满 足一 定容 量 条件 下 ，从受 限的
上 行覆 盖 出发 ，通 过链 路预算 ，计算 出允许 的最 大路 径损
Ｃ — ｏ ａｉ ｎ Ｏ ｌ ｃ ｔ ．Ｏｎ ｔ ｅ ｏｈ ｒ ｈ ｎ ，ｔ ｅ ａ ｔ ｌ ｎ － ｏ ｈ ｔ ｅ ａ ｄ ｈ ｒｉＧＳ 基 站 共 址 的 ＭＡ Ｄ Ｍ 覆 盖 容量 和 干扰分 析
刘 浩 中国 网络通 信集 团公 司 工程师 程 朝晖 中国 网络通 信集 团公 司 湖北省 分公 司主 管工程 师
摘 要 ： 经 过 对 ＷＣ Ｍ 和 Ｇ Ｍ 的 小 区覆 盖 半 Ｄ Ａ Ｓ
０９ ．８ １５ ．５
４５ ． ２ ．７ １８
Ｏ４ ．４ ０８ ．４
２７ ．７ １ ．３ ４４
般城 区
效区 农 村
Ｍ ｒｒ Ｓｅ ｅｍ ｂ ｒ２００８ ＿ ｐｔ ｅ
…
…
…
…
…
…
…
…
…
ｏ ｙ ｆ Ｇ 。Ｔ
。ｓ 辩
系统 受限于容量 ， 目前 主要通过 小 区分裂来满 足 日益 增长 的容量需要 ， 在现 实 中的 布站要 比理论计 算小 得 多， Ｄ ＷＣ ＭＡ系统 和 Ｇ Ｍ 系统站距 比较如表 ２ Ｓ 。
ｓ ａ ｉ ｇ ｐｕ ｉｕｓ ｅ ｓ ｉｎ，ｂｌｃ ｎｇ ｏ ｓ ｆｏ ｒ ｐ ｃ ｎ ，ｓ ｒｏ ｍｉｓｏ ｏ ｋｉ ，ｎ ｉｅ ｌ ｏ ， ｉｏａｔ ｎ ｓｌ ｉ ｏ
表 １表 明 在 ＷＣ ＭＡ 和 Ｇ Ｍ 共 址 时 ， Ｄ Ｓ Ｄ Ｓ ＷＣ ＭＡ Ｃ
６ ｂ ｓ 区覆盖半径小于 Ｇ Ｍ 的覆盖半径 ，但是 由于 ４ ｉ 小 ｋｄ Ｓ

接收灵敏度影响分析和计算

接收灵敏度影响分析和计算

CDMA2000-450MHz与GSM-900MHz共站址干扰分析指导书华为技术有限公司版权所有侵权必究修订记录目录第1章引言 (1)第2章 CDMA2000－450MHz、GSM900MHz基站系统相关指标 (2)2.1 CDMA2000－450MHz 相关指标 (2)2.2 GSM 900MHz相关指标 (3)2.2.1 GSM相关指标 (3)第3章我司CDMA2000-450MHz、GSM基站的射频前端组成方式和滤波特性 (5)3.1 CDMA2000－450MHz基站前端 (5)3.2 GSM 900MHz 基站前端 (7)第4章干扰分析 (9)4.1 CDMA2000－450MHz和GSM900之间的干扰分析 (9)4.1.1 CDMA2000－450MHz对GSM900的干扰分析 (9)4.1.2 GSM900对CDMA2000－450MHz的干扰 (10)第5章噪声（或干扰）对GSM、CDMA2000－450MHz接收灵敏度影响分析和计算 (12)5.1 干扰底噪分析 (12)第6章天线安装间距的计算 (14)6.1 水平面方向天线隔离度分析 (14)6.2 垂直方向隔离度分析 (16)6.3 天线任意指向增益 (17)关键词：杂散互调阻塞接收机灵敏度天线隔离度干扰摘要：本文从杂散、阻塞和互调方面分析了CDMA2000－450MHz与GSM－900MHz共站址的情况下的相互干扰能力，并根据干扰分析给出了共址情况下对基站天线的安装要求。

缩略语清单： PA：功率放大器LNA：低噪声放大器TTA：塔顶放大器参考资料清单：第1章引言随着运营商的增加和新移动系统的应用，同一站点出现几种制式共存的情况也将大大增加，由于基站天线的距离近，不同系统之间将产生干扰，如何避免、减少不同系统共站址时相互之间的干扰就成为一个突出的问题。

共站址干扰主要是由一个系统基站天线发射的（杂散、互调）信号被（同站址）另一个系统基站天线接收到，而形成了干扰（或阻塞），本文详细分析了CDMA2000－450MHz和GSM－900MHz在共站址情况下的相互干扰情况，并通过计算（或者实验数据）得出两个系统的天线共站址时的安装位置要求，可作为共基站建设时天线安装的指导或建议。

GSM,TD-SCDMA,CDMA,SCDMA直放站对移动通信网络的干扰分析

GSM,TD-SCDMA,CDMA,SCDMA直放站对移动通信网络的干扰分析

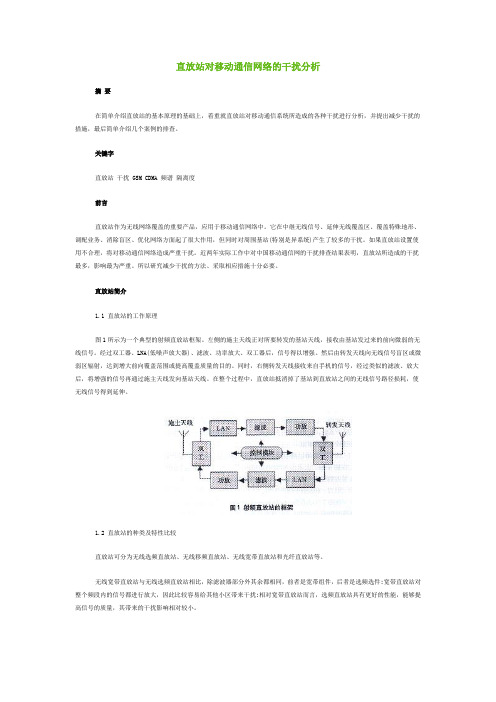

直放站对移动通信网络的干扰分析摘要在简单介绍直放站的基本原理的基础上，着重就直放站对移动通信系统所造成的各种干扰进行分析，并提出减少干扰的措施，最后简单介绍几个案例的排查。

关键字直放站干扰 GSM CDMA 频谱隔离度前言直放站作为无线网络覆盖的重要产品，应用于移动通信网络中。

它在中继无线信号、延伸无线覆盖区、覆盖特殊地形、调配业务、消除盲区、优化网络方面起了很大作用，但同时对周围基站(特别是异系统)产生了较多的干扰。

如果直放站设置使用不合理，将对移动通信网络造成严重干扰。

近两年实际工作中对中国移动通信网的干扰排查结果表明，直放站所造成的干扰最多，影响最为严重。

所以研究减少干扰的方法、采取相应措施十分必要。

直放站简介1.1 直放站的工作原理图1所示为一个典型的射频直放站框架。

左侧的施主天线正对所要转发的基站天线，接收由基站发过来的前向微弱的无线信号。

经过双工器、LNA(低噪声放大器)、滤波、功率放大、双工器后，信号得以增强。

然后由转发天线向无线信号盲区或微弱区辐射，达到增大前向覆盖范围或提高覆盖质量的目的。

同时，右侧转发天线接收来自手机的信号，经过类似的滤波、放大后，将增强的信号再通过施主天线发向基站天线。

在整个过程中，直放站抵消掉了基站到直放站之间的无线信号路径损耗，使无线信号得到延伸。

1.2 直放站的种类及特性比较直放站可分为无线选频直放站、无线移频直放站、无线宽带直放站和光纤直放站等。

无线宽带直放站与无线选频直放站相比，除滤波器部分外其余都相同，前者是宽带组件，后者是选频选件;宽带直放站对整个频段内的信号都进行放大，因此比较容易给其他小区带来干扰;相对宽带直放站而言，选频直放站具有更好的性能，能够提高信号的质量，其带来的干扰影响相对较小。

光纤直放站和无线直放站的主要区别是施主链路不同，由于信号通过光纤进行传输，传输损耗小，传输距离远，所受干扰及带来的干扰比无线直放站小，同时由于没有施主端的无线链路而无须考虑施主天线与转发天线隔离度，但总系统价格比无线直放站高；无线直放站利用无线传输方式，建设周期短、投资小，但需考虑施/转天线之间的隔离度。

WCDMA／GSM共址时的干扰及其隔离度分析

WCDMA／GSM共址时的干扰及其隔离度分析

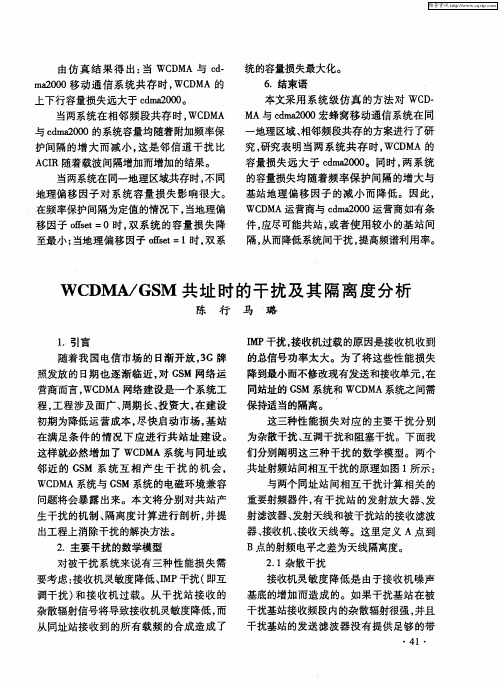

２ 主要 干扰的数学模型 ．
重要射频器件， 有干扰站 的发射放大器、 发 射滤波器、 发射天线和被干扰站的接收滤波 器、 接收机、 接收天线等。这里定义 Ａ点到 Ｂ点的射频电平之差为天线隔离度。 ２ １杂散干扰 ． 接收机灵敏度降低是 由于接收机 噪声 基底 的增加 而造 成 的。如 果 干扰基站 在 被 干扰基站接收频段内的杂散辐射很强， 并且 干扰基站 的发 送滤 波器 没 有提 供足 够 的带
一
护间隔的增 大而减小， 这是邻信道干扰 比 ＡＩ ＣＲ随着载波 间隔增加而增加的结果。
当两系统在 同一地 理区域共 存时 ， 同 不 地理 偏 移 因子 对 系 统 容量 损 失 影 响很 大 。 在频率保护 间隔为定 值 的情况下 ， 理偏 当地
究， 研究表明当两 系统共存 时， Ｄ ＷＣ ＭＡ的 容量损 失 远 大 于 ｃｍ ２０ 。同时 ， 系统 ｄ ａ００ 两
维普资讯
由仿 真 结 果 得 出 ： ＷＣ Ｍ 与 ｃ— 当 ＤＡ ｄ
统 的容量损 失最 大化 。
６ ．结束语 ｍ ２０ ａ００移动通 信系统共存 时， Ｄ Ａ 的 ＷＣ Ｍ 本文采用系统级仿真 的方法对 ＷＣ － Ｄ 上下 行容量损失远 大于 ｃｍ ２０ 。 ｄ ａ００ 当两系统在相邻频段共存时， Ｄ Ａ ＷＣ Ｍ Ｍ Ａ与 ｃｍ２０ ｄ ａ００宏蜂窝移动通信系统在同 与 ｃｍ ２０ ｄ ａ００的系统容量均随着附加频率保 地理区域、 相邻频段共存的方案进行 了研
・
对被干扰 系 统来 说 有三种 性 能损 失需 要 考虑 ： 收机 灵敏度降低 、 Ｐ干扰 （ 接 Ｉ Ｍ 即互
调干 扰 ） 和接 收 机 过 载 。从 干 扰 站 接 收 的
杂散辐射信号将 导致接收机灵敏度降低 ， 而

《CDMA基站与GSM基站干扰分析与解决方案》范文

《CDMA基站与GSM基站干扰分析与解决方案》篇一一、引言随着无线通信技术的飞速发展，CDMA（码分多址）基站与GSM（全球移动通信系统）基站已成为现代通信网络中不可或缺的部分。

然而，这两种不同的技术标准在共享无线资源时，可能会出现相互干扰的问题。

本文将针对CDMA基站与GSM基站干扰问题进行分析，并提出相应的解决方案。

二、CDMA基站与GSM基站干扰分析1. 同频干扰：CDMA基站与GSM基站可能工作在相同的频段上，导致同频干扰。

这种干扰会导致通信质量下降，影响用户的通信体验。

2. 邻道干扰：由于CDMA和GSM的信道划分方式不同，可能存在邻道干扰。

当相邻信道之间的功率过大时，会导致信道间的相互干扰。

3. 互调干扰：由于无线通信系统的非线性特性，不同信号之间可能产生互调产物，导致干扰。

这种干扰对通信系统的性能影响较大。

三、CDMA基站与GSM基站干扰的解决方案1. 频率规划与优化：通过合理的频率规划，将CDMA基站与GSM基站的频段进行分离，以减少同频干扰。

同时，对现有频段进行优化，提高频谱利用率。

2. 功率控制：通过调整基站的发射功率，降低邻道干扰。

在保证覆盖范围的前提下，尽量降低基站的发射功率，以减少对其他信道的干扰。

3. 智能天线技术：采用智能天线技术，通过波束赋形、零点控制等方法，提高信号的抗干扰能力。

同时，智能天线技术还可以提高系统的频谱利用率和容量。

4. 干扰协调与避免技术：通过引入干扰协调与避免技术，实时监测CDMA基站与GSM基站的干扰情况，并根据实际情况进行调整。

例如，当检测到同频干扰时，可以调整基站的发射频率或功率，以避免干扰。

5. 增强设备性能：提高CDMA基站与GSM基站的设备性能，包括抗干扰能力、灵敏度等，以降低设备间的相互干扰。

6. 合理布局基站：在基站布局时，应考虑地形、建筑物等因素对信号传播的影响。

合理布局基站位置和高度，以减少信号的遮挡和反射造成的干扰。

四、实施措施及建议1. 定期检查和维护：定期对CDMA基站与GSM基站进行检测和维护，确保设备正常运行。

WCDMA和GSM1800宏蜂窝共基站干扰分析

WCDMA和GSM1800宏蜂窝共基站干扰分析本文根据GSM1800和WCDMA协议，通过计算机仿真和确定性计算方法，重点对WCDMA 系统与GSM1800系统在基站共站情况下进行干扰分析。

当前3G移动通信产业已逐步走向商用化阶段，我国也为3G不同的技术体制（FDD与TDD）标准划分了2GHz附近的核心频段和补充频段，具体规划如图1所示。

国际电联ITU为WCDMA、cdma2000和TD-SCDMA三大标准划分了2GHz附近的核心频段，同时2G体制的运营商为了满足不断增长的业务需求，正在逐渐采用GSM1800频段。

这样将导致在同一片地理区域出现采用不同移动通信体制的多个运营商占用相邻频段的情况。

由于高频器件的非线性特性，这些不同系统之间将存在相互干扰，从而可能造成系统容量损失。

在GSM1800网络中，干扰影响的大小通常用载波信号电平（C）与同频干扰电平（I）的比值，即C/I值来表示。

在WCDMA中，无线频率的复用因子为1。

即同一频率被分配在所有小区中，所有空中接口连接发生在同一载频上。

这样同时进行通话的用户数量直接影响接收机噪声水平。

因此，WCDMA是一个干扰受限的系统，干扰控制在WCDMA网络中显得尤为重要。

另外将来建设3G网络时，移动运营商为了节省投资，必定要最大程度地利用现有资源，包括铁塔、机房、电源、传输等资源。

因此，WCDMA和GSM1800共基站干扰分析十分必要。

图1 中国3G频谱规划方案1、干扰场景对于WCDMA核心频段（上行：1920～1980MHz，下行：2110～2170MHz）和GSM1800系统之间的干扰情况，移动台和基站之间的干扰较小，可以忽略。

主要干扰场景是GSM1800基站干扰WCDMA基站，因此是本文分析的重点。

对于WCDMA补充频段（上行：1755～1785MHz，下行：1850～1880MHz）和GSM1800系统之间的干扰情况，主要场景是GSM1800移动台干扰WCDMA基站，WCDMA移动台干扰GSM1800基站。

TD_LTE系统与WCDMA及TD_SCDMA系统干扰共存分析_刘莉


3.2 各系统性能评价准则
上 行 链 路 中 ， 各 个 系 统 研 究 方 法 不 同 。 T D - LT E 系统研究整个系统的吞吐量以及 5% 边缘用户吞吐量。 WCDMA 系统采用基站 6dB 背景噪声抬升 (RoT) 准则， RoT是指总接收功率与噪声功率的比值，如式(2) ，I 为系 统接收到所有移动台的功率之和， N 为接收机底噪。 TDSCDMA系统取极限容量75%的用户数（即系统达到5%掉 话率时的用户数。当基站接收到移动台的信号的 SINR 低 于目标值0.5dB时，认为此移动台掉话），且不超过16码 道的限制[4]。
干扰系统 初始化 干扰系统稳 定工作 干扰 被干扰系统 初始化 被干扰系统 稳定工作 统计输出 结果
通 信 热 点
图3 基站地理位置偏移 当两系统共存于同一地理区域时，为了研究基站地 理位置对干扰效果的影响，仿真中将干扰系统的基站(BS) 位置沿着M到N点做基站的地理位置偏移。如图3所示，虚 线框为干扰系统偏移后的地理位置分布，R为两系统地理 位置相对偏移的距离。在后文的仿真中，被干扰系统的位 置固定于M点，干扰系统偏移后的位置可选择位于M点、 N点、及M与N点连线的中间，对应的R值分别为 R0 , R1
TD-LTE 系统与 WCDMA 及 TD-SCDMA 系统干扰共存分析
[刘莉 曹亘 张欣 杨大成]
摘要
文章首先介绍了系统内和系统间干扰产生的原理，其次介绍了研究系统干扰 的方法和仿真模型，包括网络结构、功率控制、路损模型、仿真参数等，最后根 据仿真结果，分析不同参数设置对TD-LTE系统与WCDMA及TD-SCDMA系统共 存时的影响，给出两系统共存的ACIR建议值。
RoT = log10 (
I+N ) N

三网合一(GSM与WCDMA与WLAN)系统干扰分析

三（四）网合一干扰理论分析报告1.目前系统频谱规划移动GSM 系统使用的频段为上行890－909MHz ，下行935－954MHz ； 移动DCS1800系统使用的频段为上行1710－1725MHz ，下行1805－1820MHz ； WCDMA 系统FDD 所使用的频段为上行1920－1980MHz ，下行2110－2170MHz ； WLAN 系统所使用的频段为2400-2483.5MHz 。

为描述上的直观，我们将频谱划分方案图示如下：错误!频率规划图这里需要特别予以说明的是，我们在上面的频谱规划中对WCDMA 所使用的频段只列出了3G 核心频段，而对国内所规定的扩展频段则没有列出，在相应的干扰分析中也没有对扩展频段加以考虑，我们认为，该扩展频段不会对下面的阻塞、杂散干扰分析造成任何影响，而对互调干扰的分析，扩展频段的加入主要是引入了一些新的组合频率成分，对干扰信号的强度，则没有任何影响，所以我们认为，是否忽略该扩展频段，对这份分析报告所得出的结论并不产生影响。

从上面可以看出,WCDMA 与WLAN 系统频段最小相隔230MHz 。

2.三网合一的通用的室内覆盖的组网方式分析GSM 、WCDMA 与WLAN 系统在共用天馈系统时所带来的频谱间的干扰，需根据三者频率的关系及发射/接收特性来具体研究。

应该说干扰的主要影响是对系统上行接收通道的影响，这里我们主要考虑以下两个方面：接收机灵敏度降低和接收机过载。

为了将这些影响所带来的性能损失降到最小而不修改现有的发送和接受单元，我们必须对三网合一之后的杂散、互调及阻塞干扰进行仔细地考虑。

935954217017101725 18051820所采用的组网方式下面我们将主要分析以下三种干扰杂散干扰，阻塞干扰，互调干扰3．杂散干扰在并存的两个系统中，存在这4个信号发射源：WCDMA基站,WLAN的AP，WCDMA移动终端，WLAN网卡，毫无疑问，一个系统的发射频段外的杂散对另一个系统而言，就有可能造成干扰。
