【CN209742273U】一种PC建筑外墙转角施工结构及PCF板安装固定装置【专利】

专利名称：一种转角PCF板的固定装置专利类型：实用新型专利
发明人：杜木杨,汤杰
申请号：CN202020204929.7
申请日：20200225
公开号：CN211899741U
公开日：
20201110
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种转角PCF板的固定装置，包括呈L型的外模，所述外模的横边和竖边上均穿设有与其螺纹连接的第一丝杆，所述第一丝杆上螺纹连接有螺母，所述螺母与所述外模的内侧面之间的距离大于PCF板在内外方向的厚度。

本实用新型通过第一丝杆连接内侧模板来拉紧PCF板，通过第二丝杆上的第一支撑垫块紧贴PCF板，从而达到固定和加强PCF板的目的；同时，利用外模本身的刚度结合支撑垫块的多点支撑，PCF板能承受来自混凝土的压力而不被破坏。

申请人：重庆中科建设(集团)有限公司
地址：408000 重庆市涪陵区李渡工业园区管委会办公楼
国籍：CN
代理机构：重庆创新专利商标代理有限公司
代理人：李智祥
更多信息请下载全文后查看。

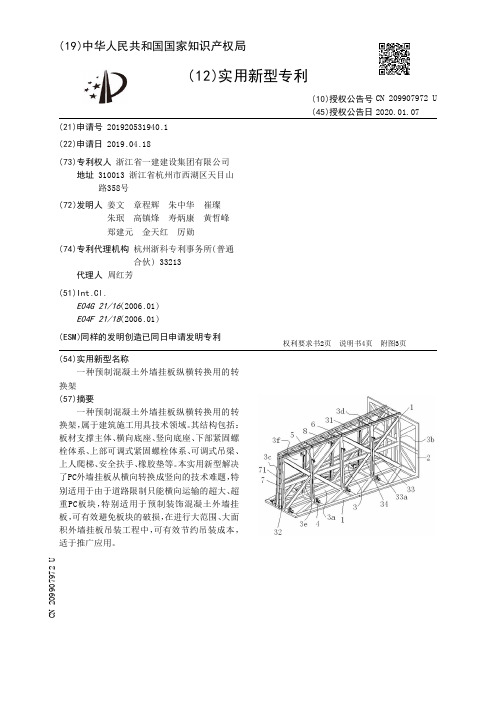

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920531940.1(22)申请日 2019.04.18(73)专利权人 浙江省一建建设集团有限公司地址 310013 浙江省杭州市西湖区天目山路358号(72)发明人 姜文　章程辉　朱中华　崔璨　朱珉　高镇烽　寿炳康　黄哲峰　郑建元　金天红　厉勋　(74)专利代理机构 杭州浙科专利事务所(普通合伙) 33213代理人 周红芳(51)Int.Cl.E04G 21/16(2006.01)E04F 21/18(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种预制混凝土外墙挂板纵横转换用的转换架(57)摘要一种预制混凝土外墙挂板纵横转换用的转换架，属于建筑施工用具技术领域。

其结构包括：板材支撑主体、横向底座、竖向底座、下部紧固螺栓体系、上部可调式紧固螺栓体系、可调式吊梁、上人爬梯、安全扶手、橡胶垫等。

本实用新型解决了PC外墙挂板从横向转换成竖向的技术难题，特别适用于由于道路限制只能横向运输的超大、超重PC板块，特别适用于预制装饰混凝土外墙挂板，可有效避免板块的破损，在进行大范围、大面积外墙挂板吊装工程中，可有效节约吊装成本，适于推广应用。

权利要求书2页 说明书4页 附图3页CN 209907972 U 2020.01.07C N 209907972U权　利　要　求　书1/2页CN 209907972 U1.一种预制混凝土外墙挂板纵横转换用的转换架，包括横向底座（1）、竖向底座（2）及支撑主体（3），其特征在于所述横向底座（1）、竖向底座（2）分别焊接设置在支撑主体（3）的第一侧面（3a）和底面（3b）上，支撑主体（3）的顶面（3c）设有吊梁（7），第二侧面（3d）上设有上人爬梯（8）和安全扶手（6），安全扶手（6）位于上人爬梯（8）的至少一侧，所述横向底座（1）两侧面分别间隔设置一组下部紧固螺栓体系（4），支撑主体（3）的第三侧面（3e）、第四侧面（3f）上分别设有上部紧固螺栓体系（5），预制混凝土外墙挂板放置在支撑主体（3）时，由下部紧固螺栓体系（4）和上部紧固螺栓体系（5）固定再进行吊装。

专利名称：装配式建筑的PCF板L型转角加固结构专利类型：实用新型专利
发明人：黄涛,刘博
申请号：CN201920486424.1
申请日：20190411
公开号：CN209817436U
公开日：
20191220
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种装配式建筑的PCF板L型转角加固结构，外表面采用L型PCF板，L型PCF板作为浇筑混凝土的外模，形成PCF外模板；内模板位于内表面，也是L型结构；PCF外模板与内模板之间，设置横向预埋连接件和纵向预埋连接件；在PCF外模板外侧，设置L型外侧钢模板，在内模板内侧设置L型内侧钢模板；外侧钢模板与内侧钢模板之间，通过对拉丝杆进行连接并调整距离；在L 型的外侧钢模板与横向预埋连接件、纵向预埋连接件之间，分别设置模板横向拉结构件和模板纵向拉结构件，通过对拉丝杆进行连接。

本加固结构，PCF板作为建筑物的外墙体，能得到成型效果好、美观的建筑物墙体，同时达到装配式建筑转角处保温、防水等性能的要求。

申请人：中冶建工集团有限公司
地址：400084 重庆市大渡口区西城大道1号
国籍：CN
代理机构：重庆博凯知识产权代理有限公司
代理人：李晓兵
更多信息请下载全文后查看。

专利名称：一种装配式建筑的PCF转角板专利类型：实用新型专利
发明人：张明雄,方平
申请号：CN202121030337.9
申请日：20210514
公开号：CN215630683U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种装配式建筑的PCF转角板，包括PCF板、内膜板和保温层，所述PCF 板的内部固定安装有内筋网，所述PCF板的内侧设置有保温层，所述PCF板的表面固定安装有顶部第二套环，所述顶部第二套环一侧的PCF板表面固定安装有第二固定座，所述第二固定座的顶部固定安装有第二吊环，所述PCF板与内膜板的顶部固定安装有固定块，所述固定块之间活动安装有丝杆，所述顶部第二套环底部的PCF板表面固定安装有底部第二套环，所述PCF板一侧的表面固定安装有顶部第一套环。

本实用新型通过设置有丝杆，便于工作人员对PCF板与内膜板之间的位置调节，还可以起到固定作用，通过安装有第一固定螺栓与第二固定螺栓可以增强PCF板安装时的稳定性与安全性。

申请人：张明雄
地址：518000 广东省深圳市福田区彩田南路彩天名苑紫藤轩32A
国籍：CN
更多信息请下载全文后查看。

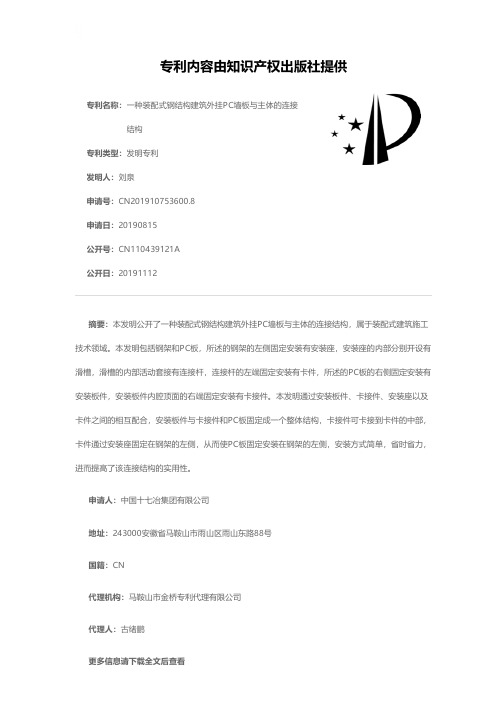

专利名称：一种装配式钢结构建筑外挂PC墙板与主体的连接结构
专利类型：发明专利
发明人：刘泉
申请号：CN201910753600.8
申请日：20190815
公开号：CN110439121A
公开日：
20191112
专利内容由知识产权出版社提供
摘要：本发明公开了一种装配式钢结构建筑外挂PC墙板与主体的连接结构，属于装配式建筑施工技术领域。

本发明包括钢架和PC板，所述的钢架的左侧固定安装有安装座，安装座的内部分别开设有滑槽，滑槽的内部活动套接有连接杆，连接杆的左端固定安装有卡件，所述的PC板的右侧固定安装有安装板件，安装板件内腔顶面的右端固定安装有卡接件。

本发明通过安装板件、卡接件、安装座以及卡件之间的相互配合，安装板件与卡接件和PC板固定成一个整体结构，卡接件可卡接到卡件的中部，卡件通过安装座固定在钢架的左侧，从而使PC板固定安装在钢架的左侧，安装方式简单，省时省力，进而提高了该连接结构的实用性。

申请人：中国十七冶集团有限公司
地址：243000安徽省马鞍山市雨山区雨山东路88号
国籍：CN
代理机构：马鞍山市金桥专利代理有限公司
代理人：古绪鹏
更多信息请下载全文后查看。

专利名称：一种PC装配式建筑连接件专利类型：实用新型专利
发明人：唐丽丽
申请号：CN202020264732.2
申请日：20200306
公开号：CN211898987U
公开日：
20201110
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种PC装配式建筑连接件，包括墙板一和墙板二，其特征在于：所述墙板一靠近墙板二的一侧设有纵向的T型限位槽，所述墙板二靠近墙板一的一侧设有与T型限位槽滑动卡接配合的T型限位块，所述墙板一靠近墙板二的一侧底部均匀设有位于T型限位槽下方的底腔，所述墙板一靠近墙板二的一侧均匀设有竖槽，所述底腔前后侧分别设有强力弹簧，所述强力弹簧固定相接设有靠近竖槽的滑动块，所述竖槽内设有钢柱，所述钢柱顶端设有方形的顶盖，所述钢柱底端设有半球体的卡块，所述底腔内底端设有卡槽，所述滑动块靠近竖槽的一侧为球面结构，所述T型限位块上均匀设有通孔。

本实用新型安装快捷，固定紧密型好，提高了工作效率。

申请人：唐丽丽
地址：130052 吉林省长春市宽城去铁北二路8号
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：陈月婷
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920346058.X(22)申请日 2019.03.19(73)专利权人 中国水利水电第八工程局有限公司地址 410007 湖南省长沙市天心区常青路8号(72)发明人 杨浩　刘卫星　郭鑫　潘森森　邹舟　(74)专利代理机构 长沙正奇专利事务所有限责任公司 43113代理人 李发军(51)Int.Cl.E04G 13/00(2006.01)E04B 2/00(2006.01)(54)实用新型名称PC建筑外墙转角施工结构及PCF板支模装置(57)摘要本实用新型公开了一种PC建筑外墙转角施工结构及PCF板支模装置。

所述PCF板支模装置包括呈L形设置的上下两部分的支模角钢或方管，以及连接在上下两部分支模角钢或方管之间的连接片；在上下两部分的支模角钢或方管之间留有供对拉支模螺杆穿过的安装缝隙。

该支模装置可满足不同尺寸PCF板处支模要求，具有通用性强、施工现场操作方便快捷等优点。

权利要求书1页 说明书4页 附图8页CN 209742365 U 2019.12.06C N 209742365U权　利　要　求　书1/1页CN 209742365 U1.一种PCF板支模装置，其特征在于，包括呈L形设置的上下两部分的支模角钢（5）或方管，以及连接在上下两部分支模角钢（5）或方管之间的连接片（6）；在上下两部分的支模角钢（5）或方管之间留有供对拉支模螺杆（7）穿过的安装缝隙。

2.根据权利要求1所述的PCF板支模装置，其特征在于，所述支模角钢（5）或方管的两端均设置有对拉支模螺杆（7）。

3.一种PC建筑外墙转角施工结构，包括预制外墙板（11）和转角现浇区；其中所述转角现浇区的阴角处设有模板（12），该转角现浇区的阳角处设有PCF板（10）；其特征在于，所述转角现浇区的阴角处和阳角处均设有如权利要求1或2所述的PCF板支模装置；其中阴角处的PCF板支模装置和阳角处的PCF板支模装置通过所述对拉支模螺杆（7）固定连接在一起，所述对拉支模螺杆（7）依次穿过阳角处的PCF板支模装置、PCF板（10）与预制外墙板（11）之间的间隙、转角现浇区、模板（12）和阴角处的PCF板支模装置。

预制外墙模板（PCF板）安装施工工艺6.1材料要求6.1.1预制外墙模板（PCF板）进场时，应按现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的规定和设计要求进行验收。

6.1.2PCF板连接用材料的性能应符合设计要求和现行国家标准的有关规定。

6.1.3固定和吊装PCF板采用的材料和工具应符合下列规定：1 PCF板固定用的预埋件、连接件的材质和规格，应符合设计要求和现行国家标准的有关规定；2 PCF板吊装用的吊装梁、钢丝绳和配套工具材料，质量应可靠且满足施工要求；3 PCF板吊装用的吊钉、吊环、内埋式螺母和吊杆应满足设计要求；当使用吊钉时，应采用专用吊具；吊环应采用未经冷加工的HPB300钢筋或Q235B圆钢制作；吊装采用内埋式螺母或吊杆的材料，应符合国家现行标准的相关规定；4 PCF板中连接内外叶墙板的拉结件，宜采用纤维增强塑料拉结件或不锈钢拉结件；其材料性能应符合设计要求和现行国家标准的有关规定。

6.2 主要机具6.2.1 吊装机械机具应包括塔吊、汽车吊、吊装梁、吊装索具、牵引绳等。

6.2.2 测量仪器包括水准仪、经纬仪、激光扫平仪、激光竖向投测仪、靠尺、塔尺、钢卷尺等。

6.2.3 安装工具应包括连接件、人字梯、反光镜、手持电动扳手和构件调整辅助工具等。

6.3 作业条件6.3.1 应按吊装流程核对构件编号与平面设计位置。

6.3.2PCF板位置线和标高控制线精度应符合现行国家标准和北京市地方标准的有关规定。

6.3.3应剔除混凝土结合面松散的石子和浮浆，露出密实混凝土，并用水冲洗干净，结合面不应留明水。

6.3.4应对吊装设备、吊具与吊索进行质量检查，确认吊装设备、吊具与吊索形式、规格、型号、质量符合要求，并处于安全操作状态。

6.3.5 现浇节点钢筋位置应结合PCF板预留条件进行排布设计，避免拉结件、预埋件与现浇墙体钢筋相碰。

6.4 施工工艺6.4.1 PCF板安装宜按图6.4.1规定的流程进行：测量放线→PCF板吊装→临时固定→PCF墙板校正→连接件紧固→混凝土浇筑（达到拆除条件后）临时固定措施拆除图6.4.1 PCF板安装施工工艺流程6.4.2 PCF板安装前，应进行测量放线，预制混凝土构件安装位置应准确。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920473719.5(22)申请日 2019.04.08(73)专利权人 济南天泽集成房屋有限公司地址 250000 山东省济南市历下区西蒋峪和苑1-1-1202室(72)发明人 方君义　方玉联　(74)专利代理机构 济南诚智商标专利事务所有限公司 37105代理人 杨先凯(51)Int.Cl.E04F 13/072(2006.01)E04F 13/21(2006.01)(54)实用新型名称一种防脱落的粘贴于建筑外墙上的板材(57)摘要本申请提供了一种防脱落的粘贴于建筑外墙上的板材，板材的内长宽表面上设置有长条状的斜凹槽和/或斜凸起；本申请将斜凹槽的槽长槽深方向上的内侧壁面向板材的内长宽表面倾斜非垂直，将斜凸起的长高向外表面向板材的内长宽表面倾斜非垂直，且斜凹槽的槽长槽深方向上的两个内侧壁面均向同一个方向倾斜，斜凸起的两个长高向外表面均向同一个方向倾斜；从而使得固化后的粘结砂浆给板材一个斜向上方向的拉力，其可以分解为一个竖直向上的拉力与一个向内方向上的拉力，由于多了一个向内方向上的拉力，使得板材所受的综合拉力更大，综合拉力的方向更加合理，从而最终提高了板材与外墙面之间的连接力，减少了或防止了板材的脱落。

权利要求书2页 说明书6页 附图6页CN 209742272 U 2019.12.06C N 209742272U权　利　要　求　书1/2页CN 209742272 U1.一种防脱落的粘贴于建筑外墙上的板材，其特征在于，所述板材的内长宽表面上设置有长条状的斜凹槽和/或斜凸起；所述斜凹槽的槽长槽深方向上的两个内侧壁面向所述板材的内长宽表面倾斜以使得所述斜凹槽的槽长槽深方向上的两个内侧壁面均与所述板材的内长宽表面非相互垂直，所述斜凹槽的槽长槽深方向上的两个内侧壁面均向同一个方向倾斜；所述斜凸起的两个长高向外表面向所述板材的内长宽表面倾斜以使得所述斜凸起的两个长高向外表面均与所述板材的内长宽表面非相互垂直，所述斜凸起的两个长高向外表面均向同一个方向倾斜。
