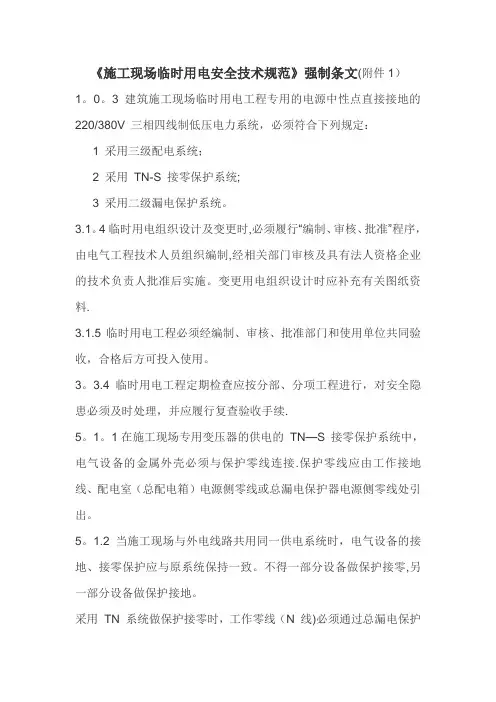

《施工现场临时用电安全技术规范》强制条文(附件1）1。
0。
3建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V 三相四线制低压电力系统，必须符合下列规定：1 采用三级配电系统；2 采用TN-S 接零保护系统;3 采用二级漏电保护系统。
3.1。
4临时用电组织设计及变更时,必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制,经相关部门审核及具有法人资格企业的技术负责人批准后实施。
变更用电组织设计时应补充有关图纸资料.3.1.5临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。
3。
3.4临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续.5。
1。
1在施工现场专用变压器的供电的TN—S 接零保护系统中，电气设备的金属外壳必须与保护零线连接.保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。
5。
1.2当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。
不得一部分设备做保护接零,另一部分设备做保护接地。
采用TN 系统做保护接零时，工作零线（N 线)必须通过总漏电保护器,保护零线（PE 线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S 接零保护系统.5.1.10 PE 线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线.5。
3。
2 TN 系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
在TN系统中,保护零线每一处重复接地装置的接地电阻值不应大于10Ω。
在工作接地电阻值允许达到10Ω的电力系统中，所有重复接地的等效电阻值不应大于10 Ω。
5.4.7做防雷接地机械上的电气设备，所连接的PE 线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求.6。
标准条款及其名称重点词可调托撑横向水平杆扫地杆设置立杆接长建筑施连墙件间距工扣件剪刀撑间距式钢管横向斜撑脚手架架体拆掉安全技架体拆掉术规范扣件质量︵JGJ安全生产常用有关规范、标准强迫性条则条文内容可调托撑受压承载力设计值不该小于40KN,支托板厚不该小于 5 ㎜。
主节点处一定设置一根横向水平杆，用直角扣件扣接且禁止拆掉。
脚手架立杆基础不在同一高度上时，一定将高处的纵向扫地杆向低处延伸两跨与立杆固定，高低差不该大于1m。
靠边坡上方的立杆轴线到边坡的距离不该小于500mm。
单排、双排与立杆接长除顶层顶步可采纳搭接处，其余各层各步接头一定采纳对接扣件连结。
张口型脚手架的两头一定设置连墙件，连墙件的垂直间距不该大于建筑物的层高，而且不该大于 4m。
高度在 24m及以上的双排脚手架，应在外侧全立面连续设置剪刀撑；高度在24m以下的单、双排脚手架，均一定在外侧两头、转角及中间间隔不超出15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置。
张口型双排脚手架的两头均一定设置横向斜撑。
单、双排脚手架拆掉作业一定由上而下逐层进行，禁止上下同时作业；连墙件一定随脚手架逐层拆掉，禁止先将连墙件整层或数层拆掉后再拆脚手架；分段拆掉高差大于 2 步时，应增设连墙件加固。
卸料时各构配件禁止投掷至地面。
扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应切合现行国家标准《钢管脚手架扣件》 GB15831的规定。
扣件在使用前应逐个优选，有裂痕、变形、螺栓出现滑丝的禁止使用。
130扣件式钢管脚手架安装与拆掉人员一定是经查核合格的专业架子工。
架子工应持证上岗。
持证上岗︱2011︶钢管打孔架体荷载架体荷载安全使用安全使用钢管上禁止打孔作业层上的施工荷载应切合设计要求，不得超载。
不得将模板支架、缆风绳、泵送混凝土和沙浆的输送管等固定在架体上；禁止悬挂起重设备，禁止拆掉或挪动架体上安全防备设备。
满堂支撑架顶部的实质荷载不得超出设计规定。
结构设计常见强制性条文总结普通构件的要求1.《高规》3.8.1条：梁、板、墙及柱配筋要满足结构计算要求。
2.《荷载规范》5.1.1条：民用建筑楼面均布活荷载的标准值不应小于表5.1.1的规定。
楼梯及消防前室活载3.5，卫生间活载2.5，走廊、门厅视功能活载2.0~3.5，阳台活载2.5。
3.《混规》8.5.1条：钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表8.5.1规定的数值。
注意飘板等构件的配筋率也应满足此条要求。
4.《抗规》6.3.3-2条：梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。
5.《抗规》6.3.3-3条：梁端箍筋最大间距和最小直径应按表6.3.3采用，当梁端纵向受拉钢筋配筋率大于2%时，箍筋最小直径应增大2mm。
6.《混规》11.4.12-2条：框架柱和框支柱上、下两端箍筋应加密，加密区的箍筋最大间距和最小直径应符合表11.4.12-2规定。
7.《混规》11.4.12-3条：框支柱和剪跨比不大于2的框架柱应在柱全高范围内加密箍筋，且箍筋间距应符合本条第2款一级抗震等级的要求。
8.《混凝土异形柱结构技术规程》（JGJ149-2006）6.2.5条：异形柱中全部纵向受力钢筋的配筋百分率不应小于表 6.2.5规定的数值，且按柱全截面面积计算的柱肢各肢端纵向受力钢筋的配筋百分率不应小于0.2%。
9.《高规》7.2.17条、8.2.7条：剪力墙结构、框架-剪力墙结构、板柱-剪力墙结构中，剪力墙的竖向、水平分布钢筋的配筋率，抗震设计时均不应小于0.25%，并应至少双排布置。
各排分布筋之间应设置拉筋，拉筋的直径不应小于6mm，间距不应大于600mm。
10.《高规》10.2.19条：部分框支剪力墙结构中，剪力墙底部加强部位墙体的水平和竖向分布钢筋的最小配筋率，抗震设计时不应小于0.3%；抗震设计时钢筋间距不应大于200，钢筋直径不应小于8mm。

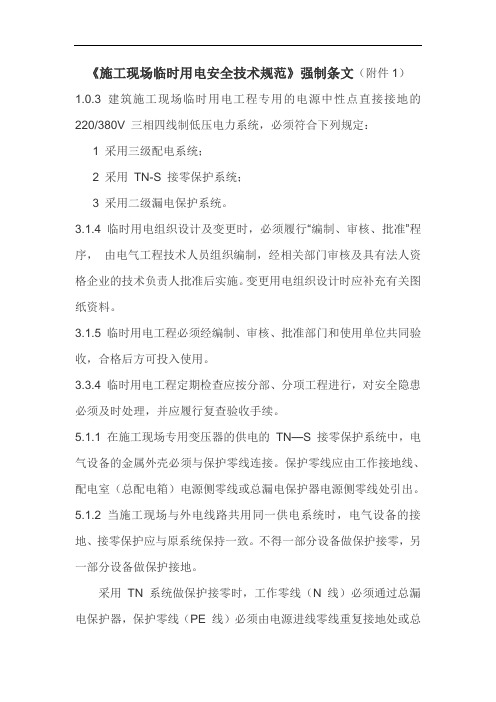

《施工现场临时用电安全技术规范》强制条文（附件1）1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V 三相四线制低压电力系统，必须符合下列规定：1 采用三级配电系统；2 采用TN-S 接零保护系统；3 采用二级漏电保护系统。
3.1.4 临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。
变更用电组织设计时应补充有关图纸资料。
3.1.5 临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。
3.3.4 临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。
5.1.1 在施工现场专用变压器的供电的TN—S 接零保护系统中，电气设备的金属外壳必须与保护零线连接。
保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。
5.1.2 当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。
不得一部分设备做保护接零，另一部分设备做保护接地。
采用TN 系统做保护接零时，工作零线（N 线）必须通过总漏电保护器，保护零线（PE 线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S 接零保护系统。
5.1.10 PE 线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
5.3.2 TN 系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10Ω。
在工作接地电阻值允许达到10Ω的电力系统中，所有重复接地的等效电阻值不应大于10 Ω。
5.4.7 做防雷接地机械上的电气设备，所连接的PE 线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。
抗规一、总则1.0.2 抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。
1.0.4 抗震设防烈度必须按国家规定的权限审批、颁发的文件（图件）确定。
三、基本规定3.1.1抗震设防的所有建筑应按现行国家标准《建筑工程抗震设防分类标准》GB50223确定其抗震设防类别及其抗震设防标准。
3.3.1选择建筑场地时，应根据工程需要和地震活动情况、工程地质和地震地质的有关资料，对抗震有利、一般、不利和危险地段做出综合评价。
对不利地段，应提出避开要求；当无法避开时应采取有效的措施。
对危险地段，严禁建造甲、乙类的建筑，不应建造丙类的建筑。
3.3.2建筑场地为I类时，对甲、乙类的建筑应允许仍按本地区抗震设防烈度的要求采取抗震构造措施；对丙类的建筑应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措施，但抗震设防烈度为6度时仍应按本地区抗震设防烈度的要求采取抗震构造措施。
3.4.1 建筑设计应根据抗震概念设计的要求明确建筑形体的规则性。
不规则的建筑应按规定采取加强措施；特别不规则的建筑应进行专门研究和论证，采取特别的加强措施；严重不规则的建筑不应采用。
注：形体指建筑平面形状和立面、竖向剖面的变化。
3.5.2结构体系应符合下列各项要求：（1）应具有明确的计算简图和合理的地震作用传递途径。
（2）应避免因部分结构或构件破坏而导致整个结构丧失抗震能力或对重力荷载的承载能力。
（3）应具备必要的抗震承载力，良好的变形能力和消耗地震能量的能力。
（4）对可能出现的薄弱部位，应采取措施提高其抗震能力。
3.7.1非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计。
3.7.4 框架结构的围护墙和隔墙，应估计其设置对结构抗震的不利影响，避免不合理设置而导致主体结构的破坏。
3.9.1抗震结构对材料和施工质量的特别要求，应在设计文件上注明。
3.9.2结构材料性能指标，应符合下列最低要求：（1）砌体结构材料应符合下列规定：1）普通砖和多孔砖的强度等级不应低于MU10,其砌筑砂浆强度等级不应低于M5；2）混凝土小型空心砌块的强度等级不应低于MU7.5,其砌筑砂浆强度等级不应低于Mb7.5.（2）混凝土结构材料应符合下列规定：1）混凝土的强度等级，框支梁、框支柱及抗震等级为一级的框架梁、柱、节点核芯区，不应低于C30；构造柱、芯柱、圈梁及其他各类构件不应低于C20；2）抗震等级为一、二、三级的框架和斜撑构件（含梯段），其纵向受力钢筋采用普通钢筋时，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于 1.25；钢筋的屈服强度实测值与屈服强度标准值的比值不应大于 1.3，且钢筋在最大拉力下的总伸长率实测值不应小于9%。
地下防水工程3.0.6地下防水工程所使用的防水材料，应有产品的合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
对进场的防水材料应按本规范附录A和附录B的规定抽样复验，并提出试验报告；不合格的材料不得在工程中使用。
4.1.8 防水混凝土的抗压强度和抗渗压力必须符合设计要求。
检验方法:检查混凝土抗压、抗渗试验报告。
4.1.9 防水混凝土的变形缝、施工缝、后浇带、穿墙管道、埋设件等设置和构造，均须符合设计要求，严禁有渗漏。
5.1.10 喷射混凝土抗压强度、抗渗压力及锚杆抗拔力必须符合设计要求电梯工程4.2.3井道必须符合下列规定:1 当底坑底面下有人员能到达的空间存在，且对重(或平衡重)上未设有安全钳装置时，对重缓冲器必须能安装在(或平衡重运行区域的下边必须)一直延伸到坚固地面上的实心桩墩上；2 电梯安装之前，所有层门预留孔必须设有高度不小于1.2m的安全保护围封，并应保证有足够的强度；3 当相邻两层门地坎间的距离大于11m时，其间必须设置井道安全门，并道安全门严禁向井道内开启，且必须装有安全门处于关闭时电梯才能运行的电气安全装置。
当相邻轿厢间有相互救援用轿厢安全门时，可不执行本款。
4.5.2 层门强迫关门装置必须动作正常。
4.5.3 动力操纵的水平滑动门在关门开始的1/3行程之后，阻止关门的力严禁超过150N。
4.5.4 层门锁钩必须动作灵活，在证实锁紧的电气安全装置动作之前，锁紧元件的最小啮合长度为7mm。
4.8.1 限速器动作速度整定封记必须完好，且无拆动痕迹。
4.8.2 当安全钳可调节时，整定封记应完好，且无拆动痕迹。
4.9.1 绳头组合必须安全可靠，且每个绳头组合必须安装防螺母松动和脱落的装置。
.10.1 电气设备接地必须符合下列规定:1 所有电气设备及导管、线槽的外露可导电部分均必须可靠接地(PE)；2 接地支线应分别直接接至接地干线接线柱上，不得互相连接后再接地。
建筑工程规范规程强制性条文（一）（未作标注的均为强制性条文）一、建筑基坑支护技术规程JGJ120-20123.1.2基坑支护应满足下列功能要求：1保证基坑周边建（构）筑物、地下管线、道路的安全和正常使用；2保证主体地下结构的施工空间。
8.1.3当基坑开挖面上方的锚杆、土钉、支撑未达到设计要求时，严禁向下超挖土方。
8.1.4采用锚杆或支撑的支护结构，在未达到设计规定的拆除条件时，严禁拆除锚杆或支撑。
8.1.5基坑周边施工材料、设施或车辆荷载严禁超过设计要求的地面荷载限值。
8.2.2安全等级为一级、二级的支护结构，在基坑开挖过程与支护结构使用期内，必须进行支护结构的水平位移监测和基坑开挖影响范围内建（构）筑物、地面的沉降监测。
二、建筑工程施工质量验收统一标准GB50300－20135.0.8经返修或加固处理仍不能满足安全或重要使用功能的分部工程及单位工程，严禁验收。
6.0.6建设单位收到工程竣工报告后，应由建设单位项目负责人组织监理、施工、设计、勘察等单位项目负责人进行单位工程验收。
三、建筑施工扣件式钢管脚手架安全技术规范JGJ130—20113.4.3可调托撑抗压承载力设计值不应小于40kN，支托板厚不应小于5mm。
6.2.3主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
6.3.5单排、双排与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
6.4.4开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m。
6.6.3高度在24m及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在24m以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置置一道剪刀撑，并应由底至顶连续设置。
6.6.5开口型双排脚手架的两端均必须设置横向斜撑。
6.9.1（非强条，实用性强）满堂支撑架立杆步距与立杆间距不宜超过本规范附录C表C-2～表C-5规定的上限值，立杆伸出顶层水平杆中心线至支撑点的长度a不应超过0.5m。
质量旁站要点及旁站监理记录模板（灌注桩钢筋入孔）旁站要点：1、钢筋必须提供有效的出厂质量证明书和试验报告。
钢筋进场应按有关规定检验，检验合格报验批准后，方可使用。
2、电焊工应持证上岗，并必须在现场条件下作钢筋焊接性能试验，合格后，方可正式生产。
3、制作钢筋笼加劲箍的胎模必须经过检查验收。
加劲箍宜设在主筋外侧，其直径误差小于± 5mm。
4、钢筋笼允许误差：主筋间距±IOmm,螺旋箍筋螺距±20mm,直径± IOmm,长度±50mπι.5、制作钢筋笼时，主筋应先除锈及调直，采用搭接焊时，搭接处的钢筋应预弯，以保证两主筋的轴线在一直线上。
搭接用双面焊，焊缝长度不小于主筋的5D,焊缝应饱满。
6、制作钢筋笼时，钢筋笼上相邻两主筋在长度方向上要错开，以便于钢筋笼之间主筋的搭接。
若设计未作规定时，错开的距禽为主筋的35D,且不小于500mm。
7、制作钢筋宜用定尺钢筋,钢筋笼的一端相邻两主筋的端头必须分别位于两个平面上，不允许参差不齐。
8、钢筋笼的主筋保护层厚度按设计要求（mm）o保护层垫块的强度不得低于桩身混凝土的强度。
9、钢筋笼制作完毕，应经检查验收，合格后才允许使用，否则应返工。
验收合格的钢筋笼，应挂牌圾编号，以免错用。
10、运输和吊装钢筋笼时，应避免钢筋笼变形。
吊点应对称，使钢筋笼吊起时呈铅直状态。
每节钢筋笼至少在上中下三处各装一组保护层垫块，每组不少于3块。
11、钢筋笼两节相连，焊接时要扶正、同心，主筋搭接用单面焊，焊缝长度不小于主筋的10D,焊缝应饱满，主筋无损伤，经检查验收认可后，才能下入钻孔。
12、检查标准工艺、强条、质量通病的执行情况。
旁站监理记录表工程名称：XXX工程编号：JXM9-JLOl-ZLOOl测焊接长度mm,焊缝长度是否不小于主筋的10D,是口、否口：焊缝是否饱满，是口、否口。
9、实测钢筋笼尺寸（最大值与最小值数据）：主筋间距mm, mm :螺旋箍筋螺距为mm, mm :直径为mm， mm ；长度为nun, nun .实测数据及允许误差是否满足规范和设计要求，是口、否口。
