九年级物理上册第三章认识电路单元综合测试题(教科版)

教科版九年级上册物理第三章认识电路单元检测教科版九年级上册物理第三章认识电路单元检测一、单选题1.有甲、乙、丙、丁四个带电小球，若甲、乙相吸；乙、丙相斥；甲、丁相斥。

现将丙球和丁球靠近，则它们一定（）A.相斥B.相吸C.既不相斥也不相吸D.无法判断。

2.如图所示电路，下列分析正确的是（）A.只闭合S1时，L2发光、L1不发光，A2测L2电流B.只闭合S2时，L1发光、L2不发光，A1测L1电流C.闭合S1、S2时，L1、L2并联，A2测L2电流D.闭合S1、S2时，L1、L2串联，A1、A2示数相等3.类比是重要的科学研究方法．下列关于类比水流和电流形成原因（如图所示）说法错误的是（）A.导线类比水管，是传送电流的装置B.开关类比阀门，是控制电流传送的装置C.电源类比抽水机，是提供电压的装置D.灯泡类比水轮机，是产生电能的装置A. B.C. D.二、多选题8.下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中正确的是（）A.厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D.一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的9.如图为通电电路中一段导线内的电荷分布示意图。

●表示带正电的原子核，表示带负电的自由电子。

关于导线中电荷的定向移动方向，正确的说法是（）A.两种电荷都向左定向移动B.两种电荷都向右定向移动C.●不做定向移动，向左定向移动D.●不做定向移动，向右定向移动10.关于电流，下列说法中正确的是（）A.盐水中可以通过电流B.只有电路是通路时，电路中才可能会有电流C.正、负电荷定向移动都会形成电流D.金属导体导电的时候，导体中电荷的移动方向和电流方向相同三、填空题11.实验室里常用验电器来检验物体是否带电，其工作原理是________，用丝绸摩擦过的玻璃棒接触验电器上的金属球后，验电器的金属箔张开，说明验电器也带上了________（填“正”或“负”）电荷，这时验电器所带的电子总数与玻璃棒接触验电器前相比要________（填“增多”或“减少”或“不变”）。

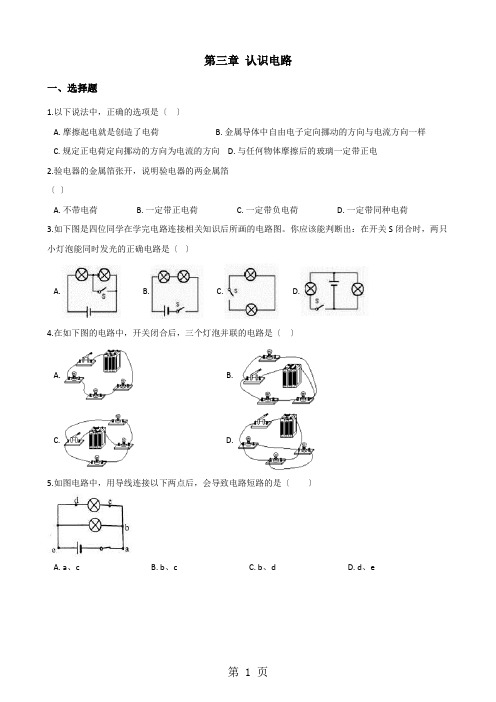

第三章认识电路一、选择题1.以下说法中，正确的选项是〔〕A. 摩擦起电就是创造了电荷B. 金属导体中自由电子定向挪动的方向与电流方向一样C. 规定正电荷定向挪动的方向为电流的方向D. 与任何物体摩擦后的玻璃一定带正电2.验电器的金属箔张开，说明验电器的两金属箔〔〕A. 不带电荷B. 一定带正电荷C. 一定带负电荷D. 一定带同种电荷3.如下图是四位同学在学完电路连接相关知识后所画的电路图。

你应该能判断出：在开关S闭合时，两只小灯泡能同时发光的正确电路是〔〕A. B. C. D.4.在如下图的电路中，开关闭合后，三个灯泡并联的电路是〔〕A. B.C. D.5.如图电路中，用导线连接以下两点后，会导致电路短路的是〔〕A. a、cB. b、cC. b、dD. d、e6.如下图电路，以下分析正确的选项是〔〕A. 只闭合S1时，L2发光、L1不发光，A2测L2电流B. 只闭合S2时，L1发光、L2不发光，A1测L1电流C. 闭合S1、S2时，L1、L2并联，A2测L2电流D. 闭合S1、S2时，L1、L2串联，A1、A2示数相等7.以下关于分子的说法正确的选项是〔〕A. 雪花漫天飞舞说明分子在做无规那么运动B. 在墨水滴入水中的扩散实验中，我们看到了墨水的分子在运动C. 丝绸摩擦过的玻璃棒靠近带正电的物体时会互相排挤D. 由于液体可以流动，而固体不能流动，所以固体分子是静止的8.毛皮与橡胶棒摩擦后，毛皮带正电，这是因为( )A. 毛皮上的一些电子转移到橡胶棒上B. 毛皮上的一些正电荷转移到橡胶棒上C. 橡胶棒上的一些正电荷转移到毛皮上D. 橡胶棒上的一些电子转移到毛皮上9.如下图，以下说法正确的选项是〔〕A. 只闭合开关S1和S2时，电灯L1被短接，电流表测通过L2的电流B. 只闭合开关S1和S2时，电灯L2断路，电流表测通过L1的电流C. 只闭合开关S1和S2时，电灯L1和L2并联，电流表测通过L2的电流D. 开关S1、S2和S3都闭合时，形成短路，电流表将烧坏10.教室里投影仪的灯泡，发光时温度很高，必须用风扇降温．使用投影仪时，首先要翻开风扇，待确认风扇正常运转后，再通电让灯泡发光，以下电路中符合要求的是〔〕A. B.C. D.11.现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯指示。

第三章　认识电路一、选择题1.关于导体和绝缘体,下列说法正确的是( )A.人体、大地、石墨、食盐水、橡胶都是导体B.导体容易导电是因为导体内有大量的自由电荷C.绝缘体不容易导电是因为内部没有电荷D.绝缘体既不能导电,也不能带电2.如图所示,用丝绸摩擦过的玻璃棒去接触不带电的验电器金属球后,验电器的两片金属箔张开.对这一现象解释错误的是( )A.丝绸摩擦过的玻璃棒带正电B.金属箔和金属球都带正电C.金属箔张开是由于两箔片带同种电荷而互相排斥D.金属箔张开的瞬间,玻璃棒上的正电荷移动到箔片上3.某一带塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路,下列说法正确的是( )A.金属弹簧为绝缘体,不属于电路的一部分B.干电池为电源,按键为电路开关C.灯泡发光时,灯丝将电能转化为化学能D.灯泡发光时,灯丝将化学能转化为电能4.如图所示的电路中,当开关S1、S2断开或闭合时,下列关于三灯连接的情况说法正确的是( )A.S1、S2闭合,L1、L2并联B.S1、S2断开,L1、L3并联C.S1断开,S2闭合,L1、L2串联D.S1断开,S2闭合,L1、L2并联5.电冰箱内的照明灯是通过冰箱门来控制的,当冰箱门打开时,与开关相连的弹簧伸长,开关闭合使冰箱内的照明灯发光;当冰箱门关闭时,弹簧被压缩,开关断开使冰箱内的照明灯熄灭.下列电路中符合要求的是( ) A B C D 6.(多选)通过直接感知的现象,推测无法直接感知的事实是常用的物理方法.下列根据现象所做的推测,符合事实的是( )A.街边的路灯同时亮,同时灭.推测:路灯是串联的B.气体很容易被压缩.推测:分子间有空隙C.绝缘棒接触验电器后，验电器的金属箔张开一定角度.推测:绝缘棒带正电D.轻质小球a、b靠近时相互吸引.推测:a、b两小球可能带异种电荷二、填空题 7.摩擦起电中的“电”是指 (选填“电流”“电荷”或“电量”);摩擦起电的实质是 .8.如图甲所示,给充电宝充电的过程中,充电宝相当于电路中的 .如图乙所示,用充电宝给手机充电的过程中,充电宝相当于电路中的 . 甲 乙9.在中国科学技术馆二层A厅有一件展品——静电滚球,如图所示.当转动手柄时(未画出),金属小球会在中心电极与接地的金属板之间循环往复运动,已知中心电极带正电,此时由于中心电极对负电荷有 (选填“吸引”或“排斥”)力,金属小球内原本无序的电荷会重新分布,金属小球靠近中心电极的一侧带 电荷.10.我们把如图所示的发光二极管连入电路中,当长脚接A接线柱,短脚接B接线柱时,发光二极管和小灯泡都发光,说明电路处于 (选填“断路”“短路”或“通路”)状态,此时导线中自由电子的移动方向为 (选填“从A到B”或“从B到A”).11.如图所示是一个定时炸弹的引爆装置,S是定时开关,设定的起爆时间一到,定时开关S会自动断开.为使起爆器停止工作,拆弹专家应在 (选填“a”或“b”)处剪断导线.拆除前起爆器中 (选填“有”或“没有”)电流通过.12.如图,A、B、C、D是四个接线柱,要使灯L1、L2串联,应把 两个接线柱连接起来;要使灯L1、L2并联,应把 两个接线柱连接起来,同时把 两个接线柱也连接起来.三、作图题13.根据电路图连接实物图.14.请根据图甲所示实物图,在图乙的方框内画出相应的电路图.四、实验探究题15.利用我们身边的常见物品也可以完成一些物理小实验：（1）将一根塑料绳一端扎紧，从另一端把绳尽可能撕成更多的细丝（如图甲所示），用手向下捋几下后，观察到的现象是：塑料细丝越来越______（填“蓬松”或“紧密”），手与塑料细丝带上的是___________（填“同种”或“异种”）电荷；（2）如图所示，a、b所示装置均为比较简单的验电器，它们都可以用来检验某物体是否带电，由图中现象可知，图a装置是依据________的原理来检验物体是否带电的，图b装置工作原理与图a装置________（填“相同”或“不同”）；（3）如图丙所示，用毛皮摩擦橡胶棒，橡胶棒带负电，是因为橡胶棒在摩擦的过程中_______（填“得到”或“失去”）电子，一个带电棒靠近该橡胶棒时，它们互相吸引，这个带电棒所带的是______（填“正”或“负”）电荷。

认识电路一、单选题（共10小题，每小题4分，共40分）1.下列说法，描述正确的是( )A.验电器验证物体带电时金属箔张开，是因为金属箔带上了异种电荷B.为了方便使用，家庭电路中，可使用铜丝代替保险丝C.金属导体中电流方向跟自由电子定向移动方向一致D.发生短路是造成家庭电路中电流过大的原因之一2.下列电路图中，电路正确而且有电流通过的是( )A.B.C.D.3.医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合，只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行( )A. B.C. D.4.如图，小伟用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用纸巾摩擦吸管一端使其带电。

用毛皮摩擦过的橡胶棒放在吸管带电一端的附近，发现吸管被排斥，下面说法正确的是( )A.摩擦起电的实质是物质束缚电子能力不同，正电荷发生转移的现象B.此现象中最后纸巾得到电子，带上负电荷C.说明纸巾和吸管摩擦，电子从吸管转移到纸巾D.把某个物体放在吸管另一端的附近，发现吸管向物体靠近，由此能判断该物体是否带电1S 2S5.关于电路的组成，下列说法中正确的是( )A.用导线把开关、电灯泡等用电器连接起来就组成了一个完整的电路B.干电池、蓄电池、发电机、电动机都是电源C.一般的电路由电源、用电器、开关和导线组成D.电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置6.如图所示，小华同学将铜片和锌片分别插入土豆中，用导线与电子闹钟相连电子闹钟竟能显示数字并持续工作三天之久图中插有铜片和锌片的土豆相当于电路中的( )A.电源B.开关C.用电器D.导线7.从电视机显像管尾部的热灯丝不断发射出来的电子高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内( )A.电流方向从灯丝到荧光屏B.电流方向从荧光屏到灯丝C.没有电流D.电流方向不断改变8.四个悬挂着的带电小球，靠近时相互作用情况如图所示，若d球带正电，则a球( )A.带正电B.带负电C.可能带正电也可能带负电D.可能带负电也可能不带电9.下列四个电路中，两只灯泡是并联连接的是( )A. B.C. D.10.如图所示为一款吊扇灯，闭合总开关后，风扇和灯可各自独立工作。

第三章认识电路单元测试班级姓名学号分数【满分：100分时间：35分钟】一、选择（每个3分共3×16=48分）1. （2019 广东省）如图是锂（Li）原子结构示意图，下列说法正确的是（）A. 锂原子由质子和中子组成B. 锂原子由带正电的原子核和核外带负电的电子组成C. 锂原子的质子数是电子数的两倍，所以锂原子带正电D.锂原子失去电子后带负电【答案】 B【解析】锂原子由质子核和核外电子组成，而原子核带正电，核外电子带负电，故A错误，B正确；锂原子的质子数和电子数相同，都是3个，故C错误；锂原子失去电子后带正电，故D错误。

2.(2019 湖南郴州)如图所示，一根支在支架上的塑料吸管，能在水平面内自由转动。

用餐巾纸摩擦吸管使其带电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管在与餐巾纸摩擦的过程中（）A．失去电子带正电B．失去电子带负电C．得到电子带正电 D．得到电子带负电【答案】D【解析】丝绸摩擦过的玻璃棒带正电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管带的是负电。

因为摩擦起电的实质是电子的转移，得到电子的带负电，失去电子的带正电，所以，吸管在与餐巾纸摩擦过程中，吸管得到电子而带负电。

综上所述，只有选项D说法正确。

3. (2019 浙江金华市)如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。

该手电筒的工作电路图是（）A. B.C. D.【答案】D【解析】由实物图知，手电筒是利用两节干电池串联为一个小灯泡提供电能，其中外壳相当于导线，已知塑料片起到开关的作用，位于两节干电池之间。

所以电路图是干电池与灯泡组成的串联电路，并且开关位于两节干电池之间。

手电筒电路为基本电路，即用导线将电源、开关以及灯泡顺次连接起来即可。

4.（2019重庆市B）关于图所示电路的判断,正确的是( )A. 只闭合开关S1时，灯泡L1、L3并联。

第三章认识电路一、填空题1.毛皮与橡胶棒相互摩擦后，毛皮所带的电荷为________电荷（选填“正”或“负”），这是因为毛皮在摩擦过程________电子（选填“得到”或“失去”）．2.实验室常用来检验物体是否带电的仪器叫做________，它是利用同种电荷相互________的原理工作的.3.冬天我们经常将两只手相互搓搓使手感到暖和，这是利用________ 的方法使手的内能增加的；冬天人们常用热水袋使身体变暖，是利用________的方法使人身体的内能增加的如图所示是一种电热暖手宝，其内部液体通常采用水，这是利用水的________的物理属性，使保暖时间更长为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关应是________ 选填“串”或“并” 联起来使用的．4.电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有________，而具有了________的性质．如图所示，将一束扯成线状的塑料捆扎绳，用清洁干燥的手自上而下地捋，塑料绳就会________（散开/靠拢），这是因为________．5.摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷________．6.实验室中常用________来检验物体是否带电．其工作原理是：当一部分电荷转移到金属箔上，两片金属箔由于带________电荷，相互________而张开；工厂里常用一块带电的金属板，将浮尘吸附在金属板上，这种静电除尘的原理是________．7.如图，悬挂在一起的两个气球，被毛织品摩擦过后彼此排斥分开，此时两个气球带________（选填“同种”或“异种”）电荷，气球是因为________而带电。

8.如图所示，要使灯L1和L2串联，应该闭合开关________，如果要使灯L1与L2并联，则应该闭合开关________，如果三只开关全闭合，电路发生________．9.干燥的冬天，化纤衣服很容易吸附灰尘，这是衣服因为摩擦带了________，从而具有了________轻小物体的性质；甲、乙、丙三个通草球静止在如图所示的位置，已知甲球带正电，则乙球带________电，丙球带负电或________．二、单选题10.验电器的金属箔片张开说明验电器（）A. 不带电B. 带正电C. 带负电D. 可能带正电、也可能带负电11.甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（）A. 一定带正电荷B. 一定带负电荷C. 可能带负电荷D. 可能带正电荷12.关于教室里的日光灯之间的连接方式下列说法中正确的是（）A. 所有日光灯之间都是并联B. 所有灯之间都是串联的C. 只要灯亮，串联、并联都行D. 由一个开关控制两盏灯时，两灯串联13.图甲是小明连接的实验电路，与这个实验电路对应的电路图是图乙中的（）A. 对应AB. 对应ABC. 对应CD. 对应D14.如图所示电路，以下说法正确的是（）A. 只接通S2灯亮，电铃响B. 只接通S1灯亮，电铃响C. 只断开S3灯亮，电铃响D. 只断开S1灯亮，电铃响15.在如图所示的电路中，正确的说法是（）A. 闭合S1，断开S2，L1发光，L2不发光B. 闭合S1，S2，L1，L2都发光C. S1，S2都断开，L1，L2都不发光D. 闭合S2，断开S1，L1，L2都发光16.如下图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（）A. B中正电荷通过金属棒流向A，A金属箔的张角减小B. A中的自由电子通过金属棒流向B，B金属箔的张角增大C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大17.用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。

第三章综合测试一、单项选择题（共20小题；共40分）1.自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。

选项图所示的电路图符合要求的是（ ）A .B .C .D .2.“飞沫传播”是冠状病毒的主要传播方式，口罩能起到很好的防护作用。

在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。

下列哪种材料可以检验口罩静电吸附效果（ ） A .铁块B .小纸屑C .石块D .铜块3.安全带是轿车中一种有效的安全保护装置。

为了提醒驾驶员和前排乘客系好安全带，新型轿车上大都装有一个指示灯，只要驾驶员和前排乘客中有一个没有系安全带（相当于一个电键断开），该指示灯就会发光。

如图所示是某小组同学设计的模拟电路图，其中符合工作要求的是（ ）A .B .C .D .4.如图所示的电路，要使两个小灯泡12L L 、串联，应（ ）A .断开电键12S S 、，闭合电键3SB .断开电键13S S 、，闭合电键2SC .断开电键1S ，闭合电键23S S 、D .断开电键2S ，闭合电键13S S 、5.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。

如果丙物体带正电，则甲、乙带电为（）A.甲带正电，乙带负电B.甲带正电，乙也带正电C.甲带负电，乙带正电D.甲带负电，乙也带负电6.在如图所示的电路中，开关S闭合后，电源可能被损坏的电路是（）A.B.C.D.7.在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥｡下列说法中正确的是（）A.玻璃棒失去电子带正电B.玻璃棒得到电子带正电C.在潮湿的环境下重复实验，它们相互吸引D.玻璃棒在任何条件下都是绝缘体8.在如图所示的电路中，电源电压不变，闭合电键后，滑动变阻器的滑片向右移动，灯泡的亮度变化是（）A.变亮B.变暗C.不变D.无法确定9.如图所示，小王同学在学习了教材中“原子模型”一节后，整理知识结构图如下，其中①、②、③三项有下划线的内容中不正确的是（）A.只有①B.只有③C.①和②D.②和③10.下列用品中，通常情况下属于导体的是（）A.玻璃棒B.塑料尺C.铁钉D.橡皮11.与所示实物图相对应的电路图是图中的（）A .B .C .D .12.如图甲所示，验电器A 带负电，B 不带电。

第三章认识电路一、单项选择题（共10小题；共30分）1. 在手电筒电路中，提供电能的是A. 电池B. 灯泡C. 导线D. 开关2. 自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。

选项图所示的电路图符合要求的是A. B.C. D.3. 某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示。

下列说法正确的是A. 丝绸摩擦过的玻璃棒带负电B. 金属箔片张开是由于两箔片带同种电荷而互相排斥C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒4. 关于原子的结构，以下的几个模型中，最接近真实原子结构的模型是A. 如图甲所示：原子为一个不可再分的实心小球B. 如图乙所示：原子为一个带正电的小球，带负电的电子分布在小球的内部C. 如图丙所示：由不可再分的实心球的原子核以及绕原子核运动的电子组成D. 如图丁所示：由质子和中子构成的原子核以及绕原子核运动的电子组成5. 如图甲所示，验电器带负电，不带电。

用带有绝缘手柄的金属棒把验电器、、金属球连接起来的瞬间（如图乙所示），金属棒中A. 电流方向由到B. 电流方向由到C. 有电流但方向无法确定D. 始终无电流6. 如图甲所示，验电器带负电，不带电。

用带有绝缘柄的金属棒把验电器、两金属球连接起来的瞬间（如图乙所示），金属棒中A. 电流方向由到B. 电流方向由到C. 有电流但方向无法确定D. 始终无电流7. 如图所示的电路，下列判断正确的是A. 闭合开关、，断开开关时，灯、串联B. 闭合开关，断开开关、时，灯、并联C. 闭合开关、，断开开关时，灯亮、不亮D. 同时闭合开关、、时，电源短路8. 如图所示的电路，要使两个小灯泡、串联，应A. 断开电键、，闭合电键B. 断开电键、，闭合电键C. 断开电键，闭合电键、D. 断开电键，闭合电键、9. 有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。

第3章认识电路单元检测一、选择题1．用一带电体去靠近轻小物体时发现二者相互吸引，则轻小物体（）A．一定带电B．一定不带电C．可能带异种电荷，也可能不带电D．以上说法都不对2．学校教室中一个开关可以同时控制三盏灯亮与不亮，这三盏灯的连接方式是（）A．并联B．串联C．两灯串联后再与一灯并联D．两灯并联后再与一灯串联3．甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示。

由此可判断（）A．甲带正电B．乙带正电C．乙不带电D．丙带负电4．科学正确佩戴口罩是预防呼吸道传染病的重要施之一。

口罩滤网中间的熔喷布带有静电，能吸附含有病毒的飞沫。

一只符合规格的N95口罩还可以吸起小纸屑下列说法正确的是（）A．N95口罩的宽度约为3mmB．含有病毒的飞沫在空气中四处飘是扩散现象C．N95口罩能吸起小纸屑是由于带电体具有吸引轻小物体的性质D．被吸起的小纸屑是带电体5．用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（）A．通过摩擦创造了电荷B．吸管和纸巾带同种电荷C．正电荷在吸管和纸巾间转移D．负电荷在吸管和纸巾间转移6．临沂是“中国物流之都”，仓储管理尤为重要。

某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。

下列四种设计，最佳的是（）A．B．C．D．7．将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（）A．带负电B．带正电C．可能带正电，可能带负电D．无法判断8．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此以判断（）A．小球A一定带正电B．小球A可能不带电C．小球B可能不带电D．小球B一定带正电9．小明设计了一款电动削笔刀，当把铅笔放在削笔口时开关S1闭合，指示灯L就会发光，再按下按钮S2，电动机M工作，带动刀片开始削笔。

如果只是按下按钮S2，刀片不会旋转。

教科版九年级物理上册第三章认识电路单元测试题第三章认识电路一、选择题(每题5分，共40分)1．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验可知梳子带的是负电荷。

下列说法中正确的是()A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核D．摩擦创造了电荷2．甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是() A．甲、乙两球一定带异种电荷B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷D．乙、丙两球一定带同种电荷3．如图1所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b 也带上了负电，下列说法正确的是()图1A．a上的一些电子转移到b上，瞬时电流方向为b→aB．b上的一些电子转移到a上，瞬时电流方向为a→bC．b上的一些电原子核转移到a上，瞬时电流方向为b→aD．a上的一些原子核转移到b上，瞬时电流方向为a→b4．如图2所示，箭头表示电荷的运动方向，下列说法正确的是()图2A．灯泡发光说明电路中有电流B．金属导线中发生定向移动的电荷是正电荷C．电源的上端是正极D．灯泡发光时，电源将电能转化为化学能5．如图4所示，与图3所示实物图对应一致的是()图3图46．如图5所示的电路中，下列说法不正确的是()图5A．只闭合开关S1，灯L2发光B．只闭合开关S2，两个灯泡串联C．开关S1、S2、S3可以都闭合D．闭合开关S1、S3，两个灯泡并联7．如图6所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是()图6A．电灯亮，电铃响B．电灯亮，电铃不响C．电灯不亮，电铃响D．电灯不亮，电铃不响8．自动售票公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中任何一个按钮(如图7所示)，装在车内的电铃就会响起，以提醒司机停车。

如图8所示的电路图中符合要求的是()图7图8二、填空题(每空3分，共42分)9．将塑料绳的一端扎紧，再将另一端撕成许多的细丝，用干燥的手从上向下捋几下，观察到如图9所示的现象，这是因为塑料丝带了________(选填“同种”或“异种”)电荷，这种使塑料丝带电的方法称为____________，塑料丝带电的实质是________在物体间发生转移。
