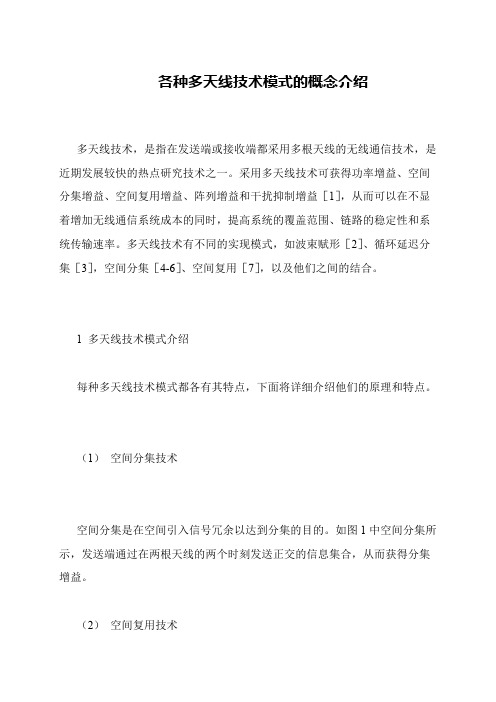

各种多天线技术模式的概念介绍
多天线技术，是指在发送端或接收端都采用多根天线的无线通信技术，是近期发展较快的热点研究技术之一。
采用多天线技术可获得功率增益、空间分集增益、空间复用增益、阵列增益和干扰抑制增益［1］，从而可以在不显着增加无线通信系统成本的同时，提高系统的覆盖范围、链路的稳定性和系统传输速率。
多天线技术有不同的实现模式，如波束赋形［2］、循环延迟分集［3］，空间分集［4-6］、空间复用［7］，以及他们之间的结合。
1 多天线技术模式介绍
每种多天线技术模式都各有其特点，下面将详细介绍他们的原理和特点。
（1）空间分集技术
空间分集是在空间引入信号冗余以达到分集的目的。
如图1中空间分集所示，发送端通过在两根天线的两个时刻发送正交的信息集合，从而获得分集增益。
（2）空间复用技术。
5g波束赋形的计算5G波束赋形是指通过改变天线阵列中各个天线的相位和幅度分布，使得发射的信号能够在空间中形成一个特定的波束，从而实现对特定方向的高增益传输和接收。
这种技术在5G通信中具有重要的应用价值，可以提高信号传输质量，同时降低通信系统的功耗。
波束赋形的计算涉及到较多的数学原理和工程技术，下面将从理论基础、计算方法和应用场景三个方面进行详细介绍。
一、理论基础波束赋形的理论基础是天线阵列理论和波束形成原理。
天线阵列理论是研究多个天线组成的天线阵列在空间中的辐射特性和接收特性的一门学科。
波束形成原理是指通过合理调整天线阵列中各个天线的相位和幅度，使得输出波束具有特定的方向性和增益。
在天线阵列理论中，常用的参数有阵元间距、天线数目、阵列带宽等。
通过控制这些参数，可以实现对波束的控制。
波束形成原理中，常用的方法有波前和波差两种。
波前法是指通过改变天线阵列中各个天线的相位分布，实现对波束的调控。
波差法是指通过改变天线阵列中各个天线的幅度分布，实现对波束的调控。
二、计算方法波束赋形的计算方法主要分为两大类：解析方法和优化方法。
解析方法是指根据天线阵列的几何结构和边界条件，通过数学公式推导出波束赋形的解析解。
优化方法是指通过数值计算和求解优化问题，得到波束赋形的数值解。
在解析方法中，常用的方法有几何光学法、Fourier变换法和模型叠加法。
几何光学法是指通过近似假设，将波束赋形问题简化为物理光学中的反射、折射等几何问题，并通过几何关系计算出波束的特性。
Fourier变换法是指将波束赋形问题转化为频域中的滤波问题，并通过Fourier变换和逆变换计算出波束的特性。
模型叠加法是指通过将阵列中的每个单独的阵元的辐射模型相加，得到整个天线阵列的辐射特性。
在优化方法中，常用的方法有线性规划、遗传算法和粒子群算法。
线性规划是指将波束赋形问题转化为线性优化问题，并通过求解最大化目标函数的线性规划问题，得到波束赋形的最优解。
高低轨卫星一体化协调应用的关键技术与实践作者：张亮来源：《无线互联科技》2024年第11期摘要：文章针对我国高、低轨卫星协同工作所面临的主要问题进行了深入研究，明确了其发展目标。
研究重点对高、低轨道融合问题的复杂度进行了分析。
在研究过程中，笔者将着眼于提高整个卫星的综合效能，促进卫星通信的发展，从技术层面上来解决上述问题。
研究结果表明，高、低轨道融合对于提升系统性能和解决技术难点都有重要意义。
该项目的研究成果将为我国在轨卫星技术在通信网络中的应用奠定理论基础。
关键词：卫星系统；发展趋势；高低轨卫星一体化；技术挑战中图分类号：TN927 文献标志码：A0 引言本文旨在对卫星系统的发展趋势进行深入分析，尤其是对高、低轨道卫星一体化的重要意义进行分析。
随着科技的发展，卫星系统已成为卫星通信、科学研究及对地监测的重要手段。
本文在回顾卫星技术发展史的基础上，着重讨论了高、低轨道卫星一体化所面临的技术难题，明确了本课题的研究目的与意义。
本项目的研究成果，可为未来卫星技术发展提供新思路，使其更好地适应现代通信与科学技术的需要，推动卫星系统的进一步发展。
1 综述1.1 我国高、低轨道融合技术的发展概况近年来，高、低轨道卫星的融合已逐渐引起人们的关注。
高轨道卫星具有远距离传送的优点。
低轨道卫星具有对地高分辨探测及低时延传输的优点。
高低轨道卫星在多个方面都具有广阔的应用前景。
在通信领域，研制并使用新一代卫星通信规范，是推进我国高、低轨道融合发展的重要方向。
近几年，随着量子通信的迅速发展及应用，卫星通信会变得更为安全有效。
通过对国内外典型实例的研究，可以看出，高、低轨道融合技术在对地观测、卫星通信和导航等方面具有很大的应用前景。
比如：一颗高轨道通信卫星与一颗近地轨道卫星合作，可以建立覆盖全球的通信网络，对该网络进行高精度的监控。
本项目的研究成果将提升整个卫星的综合效能，为卫星在多个行业的实际应用提供更为精确的数据支撑。
传统的通信系统中，基站大线通常是全向天线，此时，基站在向某一个用户发射或接收信号时，不仅会造成发射功率的浪费，还会对处于其他方位的用户产生干扰。
然而，虽然阵列天线的方向图是全向的，但是通过一定技术对阵列的输出进行适当的加权后，可以使阵列天线对特定的一个或多个空间目标产生方向性波束，即"波束成形" ，且波束的方向性可控。
波束成形技术可以使发射和接收信号的波束指向所需要用户，提高频谱利用率，降低干扰。
传统的波束成形算法通常是根据用户信号波达方向（DOA）的估计值构造阵列天线的加权向量，且用户信号DOA在一定时间内不发生改变。
然而，在移动通信系统中，用户的空间位置是时变的，此时，波束成形权向量需要根据用户当前位置进行实时更新。
自适应波束成形算法可以满足上述要求。
本毕业设计将对阵列信号处理中的波束成形技术进行研究，重点研究自适应波束成形技术。
要求理解掌握波束成形的基本原理，掌握几种典型的自适应波束成形算法，熟练使用MATLAB仿真软件，并使用MA TLAB仿真软件对所研究的算法进行仿真和分析，评估算法性能。
（一）波束成形：波束成形，源于自适应大线的一个概念。
接收端的信号处理，可以通过对多天线阵元接收到的各路信号进行加权合成，形成所需的理想信号。
从天线方向图（pattern）视角来看，这样做相当于形成了规定指向上的波束。
例如，将原来全方位的接收方向图转换成了有零点、有最大指向的波瓣方向图。
同样原理也适用用于发射端。
对天线阵元馈电进行幅度和相位调整，可形成所需形状的方向图。
波束成形技术属于阵列信号处理的主要问题：使阵列方向图的主瓣指向所需的方向。
在阵列信号处理的范畴内，波束形成就是从传感器阵列重构源信号。
虽然阵列天线的方向图是全方向的，但阵列的输出经过加权求和后，却可以被调整到阵列接收的方向增益聚集在一个方向上，相当于形成了一个“波束”。
波束形成技术的基本思想是：通过将各阵元输出进行加权求和，在一时间内将大线阵列波束“导向”到一个方向上，对期望信号得到最大输出功率的导向位置即给出波达方向估计。
自适应空间波束赋形引言：自适应空间波束赋形是一种应用于通信和雷达系统中的信号处理技术。
它通过控制发射信号的相位和幅度来形成一定方向上的波束，从而实现对目标信号的增强和干扰信号的抑制。
本文将介绍自适应空间波束赋形的原理、应用以及未来发展方向。
一、自适应空间波束赋形的原理自适应空间波束赋形利用阵列天线的多路径接收能力和数字信号处理的技术，通过调整每个天线上的权重系数，使得在特定方向上的目标信号增强，而其他方向上的干扰信号被抑制。
其基本原理是通过最小化接收信号与期望信号的差异来优化波束方向。
在自适应空间波束赋形中，首先需要对传输信道进行估计，以获取接收信号的空间信息。
然后，利用该空间信息计算出每个天线上的权重系数。
最后，将权重系数应用于接收信号的加权和运算中，得到所需的波束方向。
二、自适应空间波束赋形的应用1. 通信系统中的应用：自适应空间波束赋形可以应用于无线通信系统中，提高通信质量和系统容量。
通过抑制多径信号和干扰信号，可以提高信号的抗干扰性能和覆盖范围。
2. 雷达系统中的应用：自适应空间波束赋形在雷达系统中也有广泛的应用。
通过对接收信号进行空间波束赋形处理，可以提高雷达系统的目标检测和跟踪性能。
同时，它还可以抑制天空、地面和海洋等背景杂波信号，提高雷达系统的探测距离和探测精度。
三、自适应空间波束赋形的优势1. 增强信号的接收能力：自适应空间波束赋形可以将接收天线的灵敏度集中在目标方向上，从而提高目标信号的接收能力。
这对于弱信号的接收非常重要，可以提高通信和雷达系统的工作性能。
2. 抑制干扰信号：自适应空间波束赋形可以通过调整天线权重系数，抑制来自其他方向的干扰信号。
这对于提高系统的抗干扰性能非常重要，可以减少信号干扰对通信和雷达系统的影响。
3. 灵活性和适应性：自适应空间波束赋形可以根据实际环境和需求进行动态调整，适应不同的通信和雷达场景。
这使得系统具有较强的灵活性和适应性，能够在复杂的信道环境中保持良好的性能。
通信系统的天线阵列设计与性能优化随着通信技术的快速发展，无线通信系统中的天线阵列设计和性能优化变得越来越重要。
天线阵列是一种由多个天线组成的系统，可以提高通信系统的传输速率、信号质量和系统容量。
本文将介绍通信系统中的天线阵列设计原理和性能优化方法，并探讨其在实际应用中的优势和挑战。
一、天线阵列的设计原理天线阵列是通过将多个天线组合在一起来形成一个整体的天线系统。
它通过控制每个天线元素的相位和振幅来实现波束形成、空间多址和信号传输增益。
天线阵列设计的主要原理包括以下几个方面：1. 平面阵列设计：平面阵列天线通常由均匀排列的天线元素组成。
通过控制天线元素之间的距离和相位差，可以实现主波束的形成和辐射方向的控制。
常见的平面阵列设计包括线性阵列、矩形阵列和圆形阵列等。
2. 自适应波束形成：自适应波束形成是一种利用数字信号处理技术对接收到的信号进行处理的方法。
通过根据接收到的信号强度和相位信息来实时调整天线阵列的权重和相位，从而最大化接收信号的信噪比。
自适应波束形成可以提高信号的接收质量和降低多径效应对信号的影响。
3. 空间多址技术：空间多址技术是一种利用天线阵列的空间选择性传输信号的方法。
通过将不同发送用户的信号编码到不同的空间角度或波束中，可以实现在同一个频谱资源上传输多个信号。
空间多址技术可以提高系统容量和频谱效率，降低互干干扰。
二、性能优化方法为了进一步提高通信系统中天线阵列的性能，可以采取以下优化方法：1. 波束赋形算法：波束赋形算法是一种用于确定天线阵列权重和相位的优化算法。
通过建立系统性能模型，并结合天线阵列的约束条件和系统需求，可以设计出最佳的波束赋形算法。
常用的波束赋形算法包括最小均方误差算法、线性约束最优化算法和基于梯度的算法等。
2. 多路径信号处理：多路径信号是通信系统中常见的问题之一，它会导致信号的多径衰落和时延扩展。
通过采用多路径信号处理算法，如欠采样和超分辨率重构算法，可以减小多径效应对通信系统性能的影响，提高信号的接收质量和系统容量。
基于遗传算法的阵列天线赋形波束综合作者：韩荣苍孙如英来源：《现代电子技术》2008年第09期摘要：提出了一种改进的适应度函数确定方法，算法采用易操作的二进制编码。
通过改变适应度函数中的待定参数，有效提高了搜索效率。
采用遗传算法对基站天线的方向图赋形，其结果优于同种条件下用Woodward法得到的结果。
结合工程实践，考察了本文遗传算法的解的稳定性。
关键词：遗传算法;赋形波束;阵列天线;天线综合中图分类号：TP18 文献标识码：B文章编号：1004-373X(2008)09-035-Pattern Synthesis of Shaped Beam for Array Antennas Based on Genetic Algorithm(Linyi Normal University,Linyi,276005,China)Abstract：An improved method of defining fitness function is presented.Higher efficiency of searching can be achieved by setting undetermined parameter of fitness function.One shaped-beam array antenna is designed using genetic algorithm,the result is better than Woodward.The stability of the answer to GA is checked for engineering practice.The results of this paper are important either for engineering and theory.Keywords：genetic algorithm;shaped-beam;array antennas;antenna synthesis1 引言阵列天线的综合问题大多呈现多参数、不可微甚至不连续的特性，其方向图参数的最优化是一种非线性优化问题。
面阵体阵波束赋形及小型化研究波束赋形是智能天线的重要技术之一。
文章从理论上研究了面阵和体阵及小型化的波束赋形，解出了方向图函数，分析了赋形方向图的特征，并设计了一款小型化梯形体阵，以期有助于智能天线系统的管理、维护、优化和改进。
【摘 要】【关键词】波束赋形 方向图 小型化 智能天线张长青 中国移动通信集团湖南有限公司岳阳分公司收稿日期：2012-08-13责任编辑：陈雍君********************1 概述智能天线通过波束赋形技术，对阵列阵元接收信号进行加权求和，可做到使主波束对准期望用户，将波束零点对准干扰方向，从而实现天线智能化功能。
波束赋形是以天线阵列为基础的天线技术，TD-LTE 天线阵主要有面阵和体阵，这两类阵列的研究工作虽然做了许多[1-3]，但多是简单地写出对应模型的波束赋形算法公式，使人们难以了解波束赋形中波瓣最大赋形指向的算法过程。
波束赋形算法基本上是一阶近似展开式，本文分析了二维矩形面阵和三维长方体阵的波束赋形算法，画出了波束图示。
同时，还对小型化阵元三角形布局加以讨论和分析，认为在保证阵列应有的波束赋形的前提下，可以有效地使天线厚度降低14%。
最后，还设计了一款梯形体阵，给出了阵列所占的体积大小和形状，以及对阵列水平垂直波束的理论计算和具体分析。
2 波束赋形技术[4]波束赋形技术的基本思想是通过将各阵元输出进行加权求和，将天线阵列波束“导向”到期望信号来波的方向上，这种“导向”作用是通过调整加权系数相位或幅值来完成的。
假定各阵元的接收信号向量为x (n )，作用于阵元上的权向量为w =[w 1,w 2,…,w M ]T ，则天线阵的输出信号可表示为：从（1）式可以看出，对于使用不同的权向量，可对来自不同方向的电波产生不同的响应，从而可形成对不同方向来波的空间波束。
实际应用中，为了简单，一般使用移相器作加权处理，只调整信号的相位，不改变信号幅度，因为信号在任一瞬间在各阵元上的幅度是相同的。
射频天线设计波束赋形射频天线设计中的波束赋形是一项重要的技术，它能够改善天线的指向性和增益，从而提高通信系统的性能。
波束赋形可以理解为将射频能量集中在特定方向上，以提高信号的传输效率和容量。
本文将介绍波束赋形的原理、应用和设计方法。
波束赋形的原理是利用天线阵列的相位控制，改变天线阵列的辐射模式，使得辐射能量在特定方向上有更高的集中度。
这样可以增加天线的指向性和增益，减小信号在其他方向上的辐射损耗，从而提高信号的传输质量和距离。
波束赋形可以应用于各种通信系统，包括无线通信、雷达、卫星通信等。
在无线通信系统中，波束赋形可以用于改善信号覆盖范围和减小多径干扰。
通过调整天线阵列的相位和幅度，可以将信号能量集中在用户设备所在的方向上，提高信号的接收效果。
同时，波束赋形还可以减小信号在其他方向上的辐射，降低了多径干扰的影响，提高了系统的容量和可靠性。
波束赋形的设计方法主要有两种：基于模式发射和基于自适应算法。
基于模式发射的设计方法是通过分析和优化天线阵列的辐射模式，选择合适的天线布局和相位控制方式，以实现指定的波束赋形效果。
这种方法需要对天线阵列的辐射特性进行精确的建模和仿真，需要较高的工程经验和专业知识。
基于自适应算法的设计方法是利用信号处理和优化算法，根据接收到的信号信息动态地调整天线阵列的相位和幅度。
这种方法不需要对天线阵列的辐射特性进行精确的建模，适用于复杂的无线信道环境和变化的通信条件。
基于自适应算法的设计方法具有较高的灵活性和实时性，但需要较大的计算和处理能力。
波束赋形在射频天线设计中有着广泛的应用。
在无线通信系统中，波束赋形可以用于提高基站的覆盖范围和容量，减小用户设备之间的干扰。
在雷达系统中，波束赋形可以用于提高目标检测和跟踪的精度和灵敏度。
在卫星通信系统中，波束赋形可以用于提高地面接收站的接收效果和容量。
波束赋形是一项重要的射频天线设计技术，可以提高通信系统的性能和效果。
通过合理设计和优化，可以实现更好的信号覆盖范围、容量和可靠性。
5G波束赋形1. 什么是5G波束赋形？5G波束赋形（5G beamforming）是指通过调整天线的辐射模式，使得无线信号在特定方向上更加集中和聚焦的技术。
它是5G通信系统中的一项重要技术，可以提高信号传输的效率和容量，降低干扰，并提供更稳定和高速的无线连接。
2. 5G波束赋形的原理和工作方式5G波束赋形的原理基于天线阵列的技术。
在传统的无线通信系统中，天线通常以全向性辐射信号，无法将信号聚焦在特定的方向上。
而5G波束赋形通过控制天线阵列中每个天线的相位和幅度，使得信号能够在特定方向上相干叠加，形成一个聚焦的波束。
具体而言，5G波束赋形包括两个主要步骤：波束发射和波束接收。
在波束发射方面，基站通过调整天线阵列的相位和幅度，将信号聚焦在特定的方向上。
这样，接收设备就可以更好地接收到来自基站的信号，提高了信号的接收质量和速率。
在波束接收方面，接收设备通过调整天线阵列的相位和幅度，将天线的接收灵敏度最大化。
这样，接收设备可以更好地接收到来自特定方向的信号，降低了来自其他方向的干扰。
3. 5G波束赋形的优势和应用5G波束赋形技术具有以下优势和应用：3.1 提高信号传输效率和容量通过将信号聚焦在特定方向上，5G波束赋形可以提高信号的传输效率和容量。
传统的无线通信系统中，信号会在多个方向上辐射，导致信号的衰减和干扰。
而5G 波束赋形可以将信号集中在用户所在的方向上，减少了信号的衰减和干扰，提高了信号的传输效率和容量。
3.2 降低干扰5G波束赋形可以通过将信号聚焦在特定方向上，降低来自其他方向的干扰。
在传统的无线通信系统中，由于信号在多个方向上辐射，可能会与其他设备的信号相互干扰。
而5G波束赋形可以将信号聚焦在特定方向上，减少了与其他设备的干扰，提高了通信的可靠性和稳定性。
3.3 支持大规模多用户通信由于5G波束赋形可以将信号聚焦在特定方向上，因此可以支持大规模多用户通信。
传统的无线通信系统中，由于信号在多个方向上辐射，可能会导致频谱资源的浪费和用户之间的干扰。
