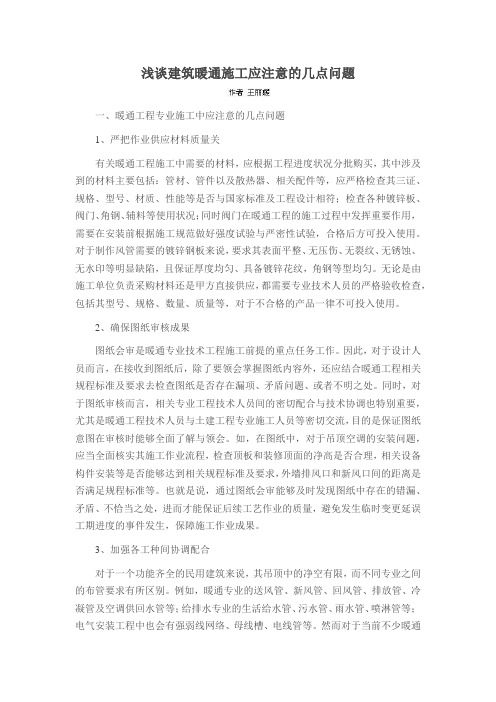

浅谈建筑暖通施工应注意的几点问题一、暖通工程专业施工中应注意的几点问题1、严把作业供应材料质量关有关暖通工程施工中需要的材料，应根据工程进度状况分批购买，其中涉及到的材料主要包括：管材、管件以及散热器、相关配件等，应严格检查其三证、规格、型号、材质、性能等是否与国家标准及工程设计相符；检查各种镀锌板、阀门、角钢、辅料等使用状况；同时阀门在暖通工程的施工过程中发挥重要作用，需要在安装前根据施工规范做好强度试验与严密性试验，合格后方可投入使用。

对于制作风管需要的镀锌钢板来说，要求其表面平整、无压伤、无裂纹、无锈蚀、无水印等明显缺陷，且保证厚度均匀、具备镀锌花纹，角钢等型均匀。

无论是由施工单位负责采购材料还是甲方直接供应，都需要专业技术人员的严格验收检查，包括其型号、规格、数量、质量等，对于不合格的产品一律不可投入使用。

2、确保图纸审核成果图纸会审是暖通专业技术工程施工前提的重点任务工作。

因此，对于设计人员而言，在接收到图纸后，除了要领会掌握图纸内容外，还应结合暖通工程相关规程标准及要求去检查图纸是否存在漏项、矛盾问题、或者不明之处。

同时，对于图纸审核而言，相关专业工程技术人员间的密切配合与技术协调也特别重要，尤其是暖通工程技术人员与土建工程专业施工人员等密切交流，目的是保证图纸意图在审核时能够全面了解与领会。

如，在图纸中，对于吊顶空调的安装问题，应当全面核实其施工作业流程，检查顶板和装修顶面的净高是否合理，相关设备构件安装等是否能够达到相关规程标准及要求，外墻排风口和新风口间的距离是否满足规程标准等。

也就是说，通过图纸会审能够及时发现图纸中存在的错漏、矛盾、不恰当之处，进而才能保证后续工艺作业的质量，避免发生临时变更延误工期进度的事件发生，保障施工作业成果。

3、加强各工种间协调配合对于一个功能齐全的民用建筑来说，其吊顶中的净空有限，而不同专业之间的布管要求有所区别。

例如，暖通专业的送风管、新风管、回风管、排放管、冷凝管及空调供回水管等；给排水专业的生活给水管、污水管、雨水管、喷淋管等；电气安装工程中也会有强弱线网络、母线槽、电线管等。

建筑暖通工程施工问题及控制措施
建筑暖通工程是指室内空气调节的工程，包括供暖、通风、空调和管道等方面的设计
和施工。

在建筑暖通工程的施工中，可能会遇到以下问题：
1. 设计方案不合理：设计方案不合理可能会导致建筑暖通工程不能有效地完成空气
调节功能，进而造成室内环境不舒适，浪费能源，增加维修费用等问题。

要解决这个问题，需要在设计阶段重视实际使用情况，确保设计方案合理。

2. 施工质量差：建筑暖通工程需要使用各种设备和材料进行施工。

如果施工质量不好，就可能会导致管道漏水、设备噪声大、空气污染等问题。

要解决这个问题，需要加强
对施工质量的监督和检查，确保施工质量符合标准。

3. 能源浪费：建筑暖通工程涉及到供暖、通风、空调等能源的使用。

如果能源使用
不合理，就会造成能源浪费，增加能源成本。

要解决这个问题，需要制定合理的能源管理
方案，例如优化供暖、通风、空调系统的运行方式，提高能源利用效率等。

控制措施：
2. 提高施工质量：加强对施工质量的监督和检查，确保施工质量符合标准，避免施
工质量不好带来的问题。

4. 加强维护管理：定期对建筑暖通工程设备和管道进行维护和检修，避免设备老化、管道漏水等问题。

总之，建筑暖通工程施工问题需要在设计、施工、能源管理和维护管理等方面加强控制，确保建筑暖通工程能够有效地完成空气调节功能，提高室内环境质量，减少能源浪费，降低维修成本。

建筑暖通工程施工中常见的问题及预防措施摘要：暖通工程作为我国建筑工程项目中的一个重要组成部分，具有复杂性和一定的施工难度，因此在具体的暖通工程施工项目中，相关人员必须严守施工规范，合理开展施工工作，并且要及时分析和排除施工过程中可能出现的各类问题，从源头上保证建筑暖通工程实施的科学性和有效性。

不仅如此，相关人员还要加强暖通工程领域知识学习，不断钻研和探索新技术，从而为打造精品暖通工程奠定良好的基础，这对于促进我国整个建筑行业的发展无疑具有极为深远的意义和作用。

关键词：建筑暖通工程；施工问题；预防措施1导言当前暖通工程施工中出现了很多问题，需要对其进行持续的分析和研究。

在暖通安装工程施工中，应加强现场施工的准备工作，加强图纸的设计和控制，以保证工程质量和用户的安全舒适，从而有效地提高企业的经济效益，推动我国暖通安装行业的健康发展。

2建筑暖通工程施工中常见的问题分析2.1管线布置问题在暖通设计中，各类管线布置的合理性与准确性将直接影响整个暖通系统的使用和运行效果，若暖通设计人员在规划布置管线线位阶段，未全面考虑建筑围护结构、装修及景观的效果要求等，导致暖通管线线位布控不合理。

暖通专业的系统多而杂，同时还涉及多种不同类型的管线；暖通专业的供暖水管、空调水管、冷媒管、空调通风及防排烟风管的截面尺寸均较大，当与其他专业的管线交叉碰撞时，暖通设计人员应考虑周全，采用合理的排布方案，否则会导致水、电、暖各专业管线交叉碰撞问题。

因此，暖通空调系统的管线布置是暖通设计工作的难点、重点。

2.2建筑材料管理问题建筑材料是暖通安装工程的生命线，如果不能满足要求，会对整个工程的质量造成一定的影响。

在实际的暖通安装工程中，一些单位没有对材料的采购、检验、进场、储存、使用等各个环节进行严格的质量管理，把不合格的材料用于工程建设。

一旦建筑投入生产或使用，整个暖通系统的功能就会被破坏，更换新的材料，不但耗时耗力，还会给用户带来很多的不便，造成浪费2.3水循环系统问题水循环问题一直以来是暖通工程使用中的重点问题，从某种程度上来说水循环问题将会对空调是否可以正常运转起到决定性的作用。

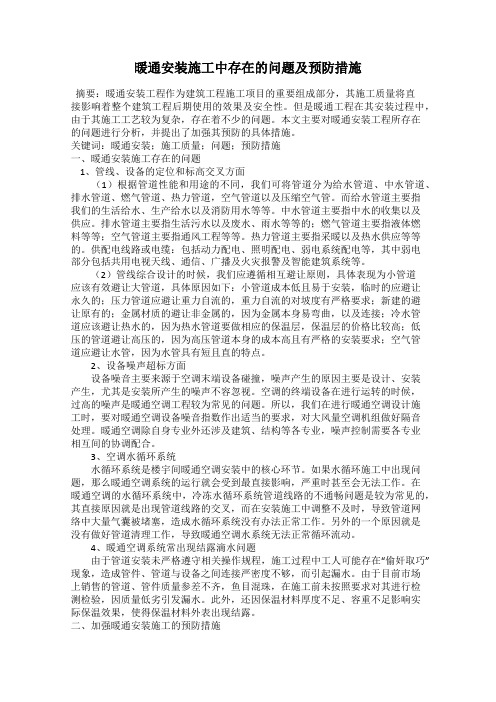

暖通安装施工中存在的问题及预防措施摘要：暖通安装工程作为建筑工程施工项目的重要组成部分，其施工质量将直接影响着整个建筑工程后期使用的效果及安全性。

但是暖通工程在其安装过程中，由于其施工工艺较为复杂，存在着不少的问题。

本文主要对暖通安装工程所存在的问题进行分析，并提出了加强其预防的具体措施。

关键词：暖通安装；施工质量；问题；预防措施一、暖通安装施工存在的问题1、管线、设备的定位和标高交叉方面（1）根据管道性能和用途的不同，我们可将管道分为给水管道、中水管道、排水管道、燃气管道、热力管道，空气管道以及压缩空气管。

而给水管道主要指我们的生活给水、生产给水以及消防用水等等。

中水管道主要指中水的收集以及供应。

排水管道主要指生活污水以及废水、雨水等等的；燃气管道主要指液体燃料等等；空气管道主要指通风工程等等。

热力管道主要指采暖以及热水供应等等的。

供配电线路或电缆：包括动力配电、照明配电、弱电系统配电等，其中弱电部分包括共用电视天线、通信、广播及火灾报警及智能建筑系统等。

（2）管线综合设计的时候，我们应遵循相互避让原则，具体表现为小管道应该有效避让大管道，具体原因如下：小管道成本低且易于安装，临时的应避让永久的；压力管道应避让重力自流的，重力自流的对坡度有严格要求；新建的避让原有的；金属材质的避让非金属的，因为金属本身易弯曲，以及连接；冷水管道应该避让热水的，因为热水管道要做相应的保温层，保温层的价格比较高；低压的管道避让高压的，因为高压管道本身的成本高且有严格的安装要求；空气管道应避让水管，因为水管具有短且直的特点。

2、设备噪声超标方面设备噪音主要来源于空调末端设备碰撞，噪声产生的原因主要是设计、安装产生，尤其是安装所产生的噪声不容忽视。

空调的终端设备在进行运转的时候，过高的噪声是暖通空调工程较为常见的问题。

所以，我们在进行暖通空调设计施工时，要对暖通空调设备噪音指数作出适当的要求，对大风量空调机组做好隔音处理。

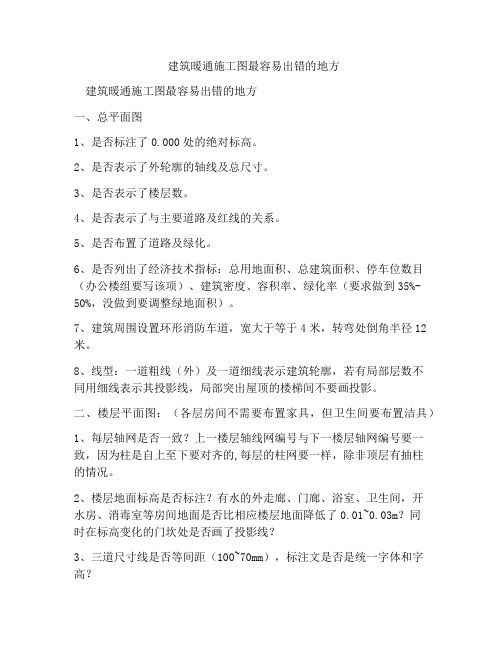

建筑暖通施工图最容易出错的地方建筑暖通施工图最容易出错的地方一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层平面图：（各层房间不需要布置家具，但卫生间要布置洁具）1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启。

暖通专业审查常见问题1．规范序列号错误。

2．采用作废的标准图集。

3．缺本专业节能设计内容。

4．设计单位不签字。

5．建筑物室内人员所需最小新风量选择有误。

6．机械送风系统进风口的位置，高于排风口；进风、排风短路。

7．建筑物全面排风系统吸风口的布置不符合规范要求。

8．有爆炸危险场所通风设备不采用防爆型设备。

9．风管内的风速过大。

10．未对空气调节区进行逐项逐时的冷负荷计算。

11．空气调节区的夏季冷负荷，未按各项逐时冷负荷的综合最大值确定。

12．空气调节风系统选择有误。

13．通风、空气调节系统的风管上未按规范规定设置防火阀。

14．公共建筑的浴室、卫生间和厨房的垂直排风管，未采取防回流措施或在支管上设置防火阀。

15.燃油、燃气锅炉房没有良好的自然通风或机械通风设施。

燃气锅炉房未选用防爆型的事故排风机。

16．高层民用建筑的通风、空气调节系统，横向未按每个防火分区设置，竖向超过五层，垂直风管未设在管道井内。

17．防烟与排烟系统中的管道、风口及阀门等不采用不燃材料制作。

18．防烟楼梯间及其前室、消防电梯间前室或合用前室未设置防烟设施。

19．机械加压送风管道、排烟管道和补风管道风速过大。

20．一类高层建筑、建筑高度>32m的二类高层的下列部位未设排烟设施：>20m的内走道；>100m2,经常有人停留或可燃物较多的房间；中庭和经常有人停留或可燃物较多的地下室。

21．通风、空气调节系统未采取防火、防烟措施。

22．自然排烟场所自然排烟口的净面积过小。

23．自然排烟口距该防烟分区最远点的水平距离超过30m。

24．不具备自然排烟条件的防烟楼梯间、消防电梯间前室或合用前室，或设置有自然排烟设施的防烟楼梯间其不具备自然排烟条件的前室未设置机械加压送风防烟设施。

25．机械加压送风防烟系统的加压送风量过小。

26．防烟楼梯间的前室或合用前室的加压送风口未每层设置1个。

27．机械加压送风防烟系统和排烟补风系统的室外进风口小于10m。

浅谈暖通专业施工图审查中常见问题摘要本文介绍了深圳市光明区暖通专业施工图审查中（含消防审查、施工图抽查）发现的常见问题。

关键词施工图抽查消防审查施工图审查暖通0引言为了做好工程建设项目审批制度改革，进一步优化营商环境，深圳市全国率先试取消施工图审查，改为施工图抽查制度，实行告知承诺制，强化主体责任。

以下是深圳市光明区暖通专业施工图审查（含消防审查、施工图抽查）中的几个常见问题分析：1防排烟方面自2018年8月1号起，《建筑防烟排烟系统技术标准》GB 51251开始实施，深圳市消防审查中暖通专业的主要依据是《建筑防烟排烟系统技术标准》GB 51251及《建筑设计防火规范》GB 50016-2014（2018年版）。

在消防审查中暖通专业比较常见的问题如下：1.1公共建筑中风管穿越前室或者楼梯间。

在审图过程中发现，很多设计师没有意识到这个问题，风管随意的穿越前室或者楼梯间，有些给风管的耐火极限提高到2h，但《建筑设计防火规范》第6.4.3条的第5点明确规定：“除住宅建筑的楼梯间前室外，防烟楼梯间和前室内的墙上不应开设除疏散门和送风口外的其他门、窗、洞口。

”而且此条文还是强条。

风管穿越前室和楼梯间那就必然需要在墙上开设洞口，就已经违反了此条强条。

从消防安全隐患的角度，在墙上开设洞口，就破坏了墙体的完整性，那么就存在一旦风管封堵做不好，此处就必然成为前室和楼梯间的安全隐患。

前室和楼梯间的安全性，设计师们还是应高度重视。

1.2地下室统一防火分区内设置防火门的防烟分区未设独立的补风口。

在消防审图中发现，补风是很容易被忽略的，特别是地下一层存在天井或者坡道的的时候，设计师可能习惯性的认为这些防火分区可以通过对外门或者坡道进行补风，但有时候这些防火分区设置了防火门或者防火卷帘，并无自然补风的条件。

按《建筑防烟排烟系统技术标准》4.5.1条：“除地上建筑的走道或者建筑面积小于500m2的房间外，设置排烟系统的场所应设置补风系统。

暖通施工图设计常见问题与优化阐述一、暖通施工图设计1、设计图纸方面存在的问题1）设计说明内容不完整设计说明应有室内外设计参数；热源情况；热媒参数；采暖热负荷及耗热量指标，系织总阻力；散热器型号；系统形式和控制方法；消声、隔振、防火、防腐、保温；风管、管道材料选择、安装要求；系统试压要求等。

然而，有些工程的设计说明内容很不完整。

2）系统图深度不够该工程设计未按规定执行。

存在的主要问题是：采暖系统图，有的立管无编号，而以建筑轴线号代替；有的管道标注了坡度、坡向，但未注明管道起始端或终末端标高；有的管道变化处（转向处）标高漏注；有的甚至未画采暖系统图或立管图。

3）计算书内容不全甚至全部空白该工程设计虽有采暖设计计算书，但内容残缺不全，仅有耗热量计算，而无水力平衡计算和散热器选择计算；高层建筑防排烟设计，也无防排烟计算书。

4）平面图、剖面图、系统图不一致暖通设计中，平、剖面图与系统图中相应部分的设备、尺寸等内容应完全一致，否则将给施工安装、使用管理带来麻烦。

但有的供暖设计，散热器数量、平面图与系统图不一致；供、回水干管管径，平面图与系统图不一致；管道连接，平面图与系统图不一致。

有的空调通风设计，风管尺寸，平面图与系统图不一致；设备、部件位置尺寸，平面图与剖面图不一致；设备编号、数量，图纸与设备表不一致。

甚至有的暖通图纸平面与建筑图纸平面都不一致。

5）设计图纸与计算书不一致暖通设计中所有设备、管道、部件的选择均是通过计算确定的，从某种意义上讲，设计图纸即是计算书的体现，所以设计图纸与计算书应完全一致。

但有的采暖设计，散热器数量、立干管管径等设计图纸与计算书不一致，甚至差别相当大，计算书没有的，图纸上出现了，计算书小的，图纸上放大了，计算书大的，图纸上缩小了。

计算完毕，绘制图纸时发现不合理之处，允许调整，但应有调整计算书或调整说明，使设计图纸与计算书最后统一起来。

2、施工图的设计不符合规范和标准要求1）室内外空气计算参数不符合规范要求。

暖通施工图审查中设计常见问题及简析建筑工程的暖通设计中，常常会出现很多问题，由于设计图纸无法正确指导施工，甚至影响系统正常运行。

本文对暖通设计中一些常见的问题进行分析，并提出可行性建议，帮助设计人员在暖通的设计中可以更顺利的按照规范完成任务，仅供参考。

标签：暖通空调；施工图；设计；常见问题随着我国经济的发展，城市化进程的加快，工程建设获得了巨大的发展空间。

建筑暖通空调行业也变成人们生活必不可少的一部分。

暖通设备的稳定运行，能使人们生活的更加舒适，提高生活质量。

所以，就要加强暖通空调系统的设计水平，才能满足科技日益发展下，新型设计与施工的完美融合。

随着暖通设计与施工水平的提高，现代城市建筑的暖通系统发生故障的机率已大大降低，但是，在实际施工中，还是经常会遇到设计与现场环境不匹配的情况发生，产生过多的修改变更，为现场施工带来极大的麻烦。

根据多年设计与施工经验，本文提出一些在暖通空调施工图设计时常见的一些问题及完善的可行性建议，希望在今后的暖通空调设计中不再发生类似的问题。

1 暖通设计图纸的常见问题及分析1.1 图纸的目录暖通设计图纸的目录和图纸不一致，这个问题，一般发生于设计单位的校审上，部分设计单位并没有设立独立的暖通专业校审人员，而是由设计人员自己校审。

自己校审自己设计的图纸，这是很难发现问题的，有些设计人员干脆就不校，导致设计图纸一些明显的错误发生。

1.2 设计和施工说明有些暖通系统的设计说明是从其它设计说明上复制下来的，但是，由于复制人员的疏忽大意，并没有对原有说明进行调整，导致设计说明上的内容与该项目不符，例如：工程建筑類别、建筑层数、建筑高度等一些基础数据都出现明显性错误；设计说明中的室外气象参数不是该项目所在地点的实际数据。

引用规范出现过期或者作废的版本。

部分项目的空调冷热负荷计算值和空调设备选型不一致，大多是由于系统设计在先，冷热负荷计算在后，建筑围护结构热工参数确定过晚或发生改变，甚至建筑功能发生改变，造成以上不一致。

建筑暖通工程施工中常见的问题及预防措施摘要：暖通施工是建筑施工的重要组成部分。

暖通施工质量对建筑施工质量有重要影响，对后期建筑空间的使用有长远影响。

为了进一步提高暖通工程的施工质量，本文对建筑暖通工程施工中的常见问题进行了分析，针对工程问题，提出了预防措施，以期为暖通工程施工提供参考。

关键词：建筑暖通；施工问题；预防措施引言高质量的暖通工程施工可以为人们提供更加舒适、安全的居住体验，加强整个建筑工程的施工质量。

暖通系统安装施工涉及的因素很多，需要严格控制管道、通风、保温、支撑等环节的技术要点，提高施工人员的专业知识。

1建筑暖通工程施工中常见的问题1.1施工质量问题暖通施工过程中经常出现质量问题，大部分是由于施工技术人员不按规范操作造成的。

常见的施工质量问题有：(1)管道不顺直，堵塞预留孔洞操作不合理，造成管道倾斜，不利于气、水的流通和排出，影响暖通运行效果；(2)施工过程中，管道支架及其标准高度未得到有效控制，导致支架与标高误差较大，进而导致管道铺设时，出现一定的弯曲现象，长此以往，会使管道内的气体在弯曲位置积聚，影响后续使用；（3）对散热直管进行铺设时所采用的标准或铺设方法未进行合理计算，导致安装时坡度掌握不精确，进而影响系统的散热功能；（4）暖通工程作业中还存在一种质量问题，就是使用的活动支架以及管道的固定支架常常采用同一种支架，极易导致管道在铺设时无法按照原有的方向进行伸缩，从而导致管道支架出现破损，一旦支架出现破损，会造成整个管道下弯，并对供暖系统的正常运行造成影响。

1.2管道堵塞问题管道堵塞是建筑暖通工程施工中常见的问题。

管道堵塞后，整个暖通系统无法正常工作。

因此，在暖通施工中，施工人员有必要更加重视空调的组装，落实空调组装的操作细节，使组装不合理导致的散流器温降不会发生。

在对空调设备进行检查的时候会发现有一些冷水管的阀门会保持在打开的状态，在这样情况下，压力表的读数为。

在对这个情况检查后会发现，这类问题的出现和空调机组周围管道堵塞存在关联，因此，在暖通空调施工中需要相关人员加强对管道堵塞问题的重视，通过有效处理管道堵塞问题来提升空调的使用效果。
