《电工基础》期末试题(A卷)

电工基础试题及答案期末一、单项选择题（每题2分，共20分）1. 电路中，电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A2. 电流的国际单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：C3. 电压的国际单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：B4. 电功率的国际单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：D5. 电容器的单位是：A. 法拉B. 欧姆C. 伏特D. 安培答案：A6. 电感器的单位是：A. 亨利B. 欧姆C. 伏特D. 安培答案：A7. 交流电路中，电感的单位是：A. 欧姆B. 亨利C. 伏特D. 安培答案：B8. 交流电路中，电容的单位是：A. 法拉B. 欧姆C. 伏特D. 安培答案：A9. 交流电路中，阻抗的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A10. 直流电路中，电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A二、多项选择题（每题3分，共15分）1. 电路的基本组成部分包括：A. 电源B. 负载C. 导线D. 开关答案：A, B, C, D2. 以下哪些是直流电路的特点：A. 电流方向不变B. 电压大小不变C. 电流方向周期性变化D. 电压大小周期性变化答案：A, B3. 以下哪些是交流电路的特点：A. 电流方向不变B. 电压大小不变C. 电流方向周期性变化D. 电压大小周期性变化答案：C, D4. 电路中，以下哪些因素会影响电阻的大小：A. 材料B. 长度C. 横截面积D. 温度答案：A, B, C, D5. 电路中，以下哪些因素会影响电感的大小：A. 线圈的匝数B. 线圈的直径C. 线圈的材质D. 线圈的磁芯材料答案：A, B, D三、填空题（每空1分，共20分）1. 欧姆定律表明，电阻两端的电压与通过电阻的电流成正比，比例系数为电阻的________。

答案：阻值2. 电流通过电阻时，电阻会产生________，其大小与电流的平方成正比。

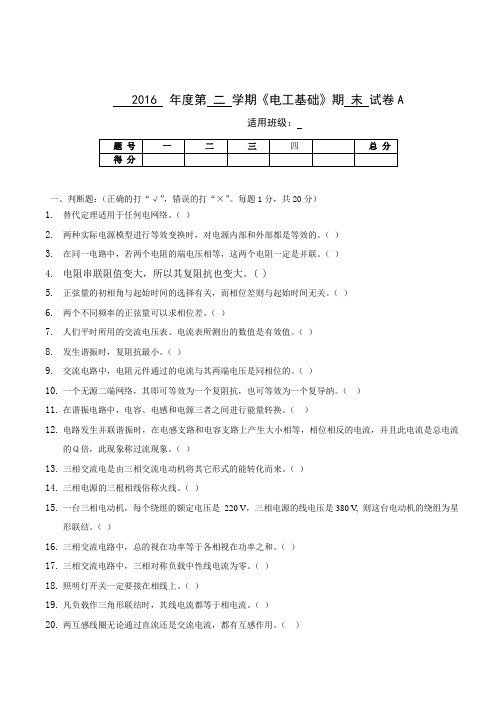

2016 年度第二学期《电工基础》期末试卷A适用班级：一、判断题：（正确的打“√”，错误的打“×”。

每题1分，共20分）1.替代定理适用于任何电网络。

（）2.两种实际电源模型进行等效变换时，对电源内部和外部都是等效的。

（）3.在同一电路中，若两个电阻的端电压相等，这两个电阻一定是并联。

（）4.电阻串联阻值变大，所以其复阻抗也变大。

( )5.正弦量的初相角与起始时间的选择有关，而相位差则与起始时间无关。

（）6.两个不同频率的正弦量可以求相位差。

（）7.人们平时所用的交流电压表、电流表所测出的数值是有效值。

（）8.发生谐振时，复阻抗最小。

（）9.交流电路中，电阻元件通过的电流与其两端电压是同相位的。

（）10.一个无源二端网络，其即可等效为一个复阻抗，也可等效为一个复导纳。

（）11.在谐振电路中，电容、电感和电源三者之间进行能量转换。

（）12.电路发生并联谐振时，在电感支路和电容支路上产生大小相等，相位相反的电流，并且此电流是总电流的Ｑ倍，此现象称过流现象。

（）13.三相交流电是由三相交流电动机将其它形式的能转化而来。

（）14.三相电源的三根相线俗称火线。

（）15.一台三相电动机，每个绕组的额定电压是220 V，三相电源的线电压是380 V, 则这台电动机的绕组为星形联结。

（）16.三相交流电路中，总的视在功率等于各相视在功率之和。

（）17.三相交流电路中，三相对称负载中性线电流为零。

（）18.照明灯开关一定要接在相线上。

（）19.凡负载作三角形联结时，其线电流都等于相电流。

（）20.两互感线圈无论通过直流还是交流电流，都有互感作用。

（）二、填空题：（每空1分，共45分）1. 电流可分为( )和交流两大类。

2. 纯电容正弦交流电路中，电压有效值与电流有效值之间的关系为( )，电压与电流在相位上的关系为( )，有功功率为P ＝( )。

3. 如果对称三相交流电路的U 相电压 V t u U )30314sin(2220︒+=，那么其余两相电压分别为：　V u =( )V ，　=W u ( )V 。

《电工基础》期末考试（卷A卷B/附答案）《电工基础》期末考试卷A （附答案）一、选择题。

（2分X 10=20分）1.电路的三种工作状态是（）。

A有载、开路和短路 B 满载、过载和欠载C开路、满载和短路 D 断路、负载和满载2.电路的每个分支叫支路，一条支路流过（）电流。

A 一个B大小相同的C频率相同的D相位相同的3.图示电路中，U B为（）A -16VB 4VC -4VD 16VE4.电压和电流的参考方向可以任意选定，互不相关。

但有时为了分析方便，可采用关联参考方向。

所谓关联参考方向是指（）选的相同。

A电压和电流的大小 B 电压和电流的参考方向C电压和电流的频率 D 电压和电流的相位5.图示电路中，E1=E=R=4V,R1=R2=R=R,则A点电位U A为（）A 2VB 1VC 3V2V36.交流电的有效值是根据（）原理来确定的。

A 电阻之和B 回路电压C 电流的热效应D 电容和电感7.以支路电流为电路的独立变量，列出KCL和KVL方程，求解电路中电流的方法叫（）。

A回路电压法B节电电压法C支路电流法D回路电流法8. RC电路的时间常数为（）。

A R+CB R-C C R/CD RC9.变压器是根据电磁感应原理制成的一种静止电器。

它可用来把某一数值的交变电压或电流变换为（数值的交变电压或电流。

A有效值相同的B振幅相同C相位相同D频率相同10.在三相交流电路中，若U I分别为该电路的线电压和线电流，以下关系式正确的是（）A. P = IU cos（I）B. P = V3IU sin（I）C. P = 3IUD. P =^IU cos（I））的另二、简答题。

（本题共10分）1.我国规定高压供电的工业企业的功率因数不能低于多少？其它单位的功率因数也不能低于多少？功率因数低有哪些危害？如何提高功率因数？2.简述高压输电的好处。

三、综合分析计算题。

（本题共70分）1. （15分）电路如图所示。

（1）求图示电路的U ；（2）求1 V电压源功率，并指出是吸收还是供出功率;（3）求1 A电流源功率，并指出是吸收还是供出功率。

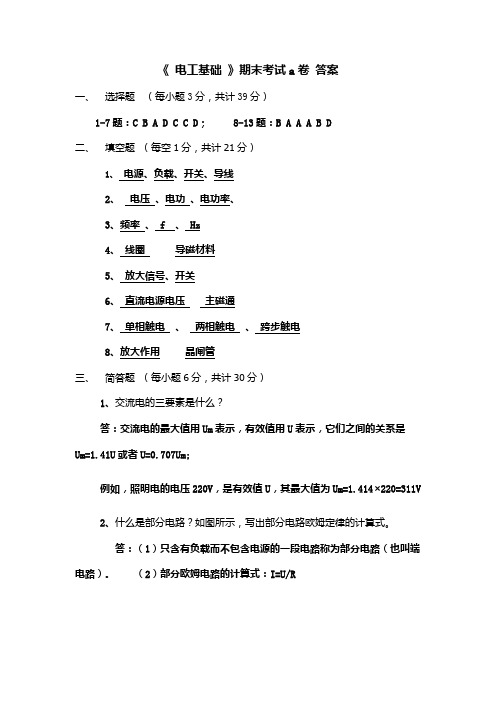

《电工基础》期末考试a卷答案一、选择题（每小题3分，共计39分）1-7题：C B A D C C D； 8-13题：B A A A B D二、填空题（每空1分，共计21分）1、电源、负载、开关、导线2、电压、电功、电功率、3、频率、 f 、 Hz4、线圈导磁材料5、放大信号、开关6、直流电源电压主磁通7、单相触电、两相触电、跨步触电8、放大作用晶闸管三、简答题（每小题6分，共计30分）1、交流电的三要素是什么？答：交流电的最大值用Um表示，有效值用U表示，它们之间的关系是Um=1.41U或者U=0.707Um;例如，照明电的电压220V，是有效值U，其最大值为Um=1.414×220=311V2、什么是部分电路？如图所示，写出部分电路欧姆定律的计算式。

答：（1）只含有负载而不包含电源的一段电路称为部分电路（也叫端电路）。

（2）部分欧姆电路的计算式：I=U/R3、两个电源串联增大了电源电动势，那么两个电源并联有什么作用？举例说明。

答：两个电源并联可以增大输出电流。

例如，一辆汽车放置1个多月未用，某一天起动时不能起动，我们可以用一个充满电的（同类型）的蓄电池与它并联，这样就可以增大输出电流，使车辆顺利地起动了。

4、分别画出电容器和电感器（线圈）的电路符号，并指出他们各自的主要参数有哪些？答：（1）电容器和电感器的电路符号如下图所示：（2）电容器和电感器的参数：电容器的主要参数有：①电容量，②额定电压，③容量误差等。

电感器的主要参数有：①电感量，②额定电流，③电感量误差，④线圈的电阻值等。

5、单相触电是最危险的一种触电方式，平时生活中如何预防单相触电？答：单相触电之所以最危险是因为我们平时生活中可能接触的比较多，所以应重点预防，①人体不直接接触带电体，②不用湿毛巾擦拭正在通电的用电器（如台灯），③换灯泡时可以站在干木凳上，④给洗衣房的洗衣机接好地线，⑤不要边充电边使用电动剃须刀等电器设备等等。

电工基础期末试题A卷及答案《电工基础》期末考试题（A卷）一、填空题（每空格1 分共28 分）1、在直流电路中电流和电压的和都不随时间变化。

2、随按规律变化交流电称为正弦交流电。

3、频率用字母表示，单位是。

4、三相电源的三相绕组未端联接成一个公共端点叫做用字母表示。

5、家居生活所用的电为交流电，其电压有效值为伏。

6、安全电压是伏。

7、我国三相四线制供电系统中U线= 380V,U相= V。

8、对称三相电动势有效值相等，相同，各相之间的相位差为。

9、三相电路中的三相负载可分为三相负载和三相负载良种情况。

10、交流电的三要素是指、、。

11、当线圈中电流增加时，自感电流与线圈中电流方向，其判定的依据是定律。

12、电路由、、连接导线与控制设备组成。

13、R1＝５Ω，R2＝３Ω，如果两个电阻串联，总电阻为Ω。

14、有5个10Ω的电阻并联，再和10Ω的电阻串联，总电阻是。

15、一只“UN=220V、P=1000W”的电炉，每天工作4h，该电炉每天耗电KWh。

16、判断载流导体产生的磁场方向用定则，判断载流导体在磁场中的受力方向用定则。

二、判断题（每小题3分共21分）17、纯电感线圈对直流电来说，相当于短路。

（）18、在低压配电系统中，标准电压规定线电压为380V，相电压为220V。

（）19、电器设备功率大，功率因数当然就大，降低功率因数，对保证电力系统的经济运行和供电质量十分重要。

（）20、铁芯内部环流称为涡流，涡流所消耗的电功率，称为涡流损耗。

（）21、用万用表测得交流的数值是平均数。

（）22、变压器可以改变各种电源的电压。

（）23、异步电动机的转速与旋转磁场的转速相同。

（）三、单项选择题：（每小题3分，共30 分）24、相同的电池，电灯甲由两个电池串联后供电，电灯乙由两个电池并联后供电，两灯（）Ａ、一样亮Ｂ、甲灯亮Ｃ、乙灯亮Ｄ、不能确定25、在电磁感应现象中，感应电流的磁场的方向总是（）A、与原磁场的方向相反B、与原磁场的方向相同C、阻碍原磁场的变化D、阻碍磁场的磁通变化效率26、以下元件，具有滤波功能的是（）Ａ、电阻Ｂ、电感Ｃ、电容Ｄ、二极管27、如果通电直导体在匀强磁场中受到的磁场力最大，则说明该导体与磁力线夹角为（）度。

电工基础期末考试试题一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特(V)B. 安培(A)C. 欧姆(Ω)D. 瓦特(W)2. 电阻的基本单位是：A. 欧姆(Ω)B. 伏特(V)C. 安培(A)D. 瓦特(W)3. 电源的电动势是指：A. 电源内部的电压B. 电源两端的电压C. 电源输出的最大功率D. 电源消耗的功率4. 欧姆定律的表达式是：A. V = IRB. P = IVC. Q = PtD. F = ma5. 串联电路中，总电阻与各部分电阻的关系是：A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻之比D. 总电阻与各部分电阻无关6. 并联电路中，总电阻与各部分电阻的关系是：A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 1/总电阻等于各部分电阻的倒数之和D. 总电阻等于各部分电阻之差7. 功率的单位是：A. 欧姆(Ω)B. 安培(A)C. 伏特(V)D. 瓦特(W)8. 电容器的单位是：A. 法拉(F)B. 欧姆(Ω)C. 安培(A)D. 瓦特(W)9. 电感器的单位是：A. 法拉(F)B. 欧姆(Ω)C. 亨利(H)D. 瓦特(W)10. 交流电的有效值是指：A. 交流电的最大值B. 交流电的平均值C. 交流电的瞬时值D. 交流电的均方根值二、简答题（每题10分，共30分）1. 解释什么是基尔霍夫电压定律，并给出其数学表达式。

2. 描述电阻、电容和电感在交流电路中的特性。

3. 什么是三相交流电？简述其基本组成和特点。

三、计算题（每题25分，共50分）1. 给定一个串联电路，包含一个10Ω的电阻，一个20μF的电容，以及一个50mH的电感。

电路两端的电压为220V，50Hz。

计算电路的总阻抗和电流的大小。

2. 一个三相四线制的交流电源，每相电压为380V，频率为50Hz。

若负载为星形连接，每相负载的阻抗为(30+j40)Ω。

《电工基础》期末试卷 第1页/（共6页） 《电工基础》期末试卷 第2页/（共6页）2013-2014学年第一学期期末考试试题考试方式： 闭卷 课程： 电工基础 命题人： 闫 花注意事项：1、本试题全部为笔答题，共4页，满分100分，考试时间120分钟。

2、答卷前将密封线内的项目填写清楚，密封线内禁止答题。

3、用钢笔或签字笔直接答在试卷(或答题纸上)。

4、本试题为闭卷考试，请考生勿将课本进入考场。

一、单项选择题(本大题共10题，每题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

、 关于电工和电功率的以下说法，错误的是（ ）A 电流所做的功，简称电功，用字母W 表示B 电功的另一个常用单位是千瓦时，即通常所说的度C 由电功率2P I R =，即电功率与电阻成正比D 电源电动势发出的功率，等于负载电阻消耗的功率和电源内阻消耗的功率之和 2、关于串联电路的特点，以下说法错误的是（ ） A电路中流过的每个电阻的电流都相等 B 电路两端的总电压等于各电阻两端的电压 C 电路两端的总电压等于各电阻两端的分电压之和 D 电路的等效电阻等于各电阻之和3、关于电压源和电流源的以下说法，错误的是（ ） A 内阻为零的电压称为理想电压源 B 内阻无穷大的电源称为理想电流源C 电压源变换为电流源的条件是/s I E r =，r 不变D 电流源变换为电压源的条件是/s IE r =，r 不变 4、关于电容的说法，正确的是（ ） A 直流电不能通过电容器B 导线把电容器的两极接通，两板上就分别带上等量异种电荷C 电容单位是库仑D /C Q U =，故电容C 与电荷量Q 成正比 5、下列关于磁场的说法中，正确的是（ ） A 磁感线密处磁感应强度大B 通电导线在磁场中受力为零，磁感应强度一定为零C 在磁感应强度为B 的匀强磁场中，放入一面积为S 的线框，通过线框的磁通一定为BS Φ=D 一段通电导线在磁场中某处受到的电磁力大，表明该处的磁感应强度就大6、已知一个电阻上的电压90)u t =-︒V ，测得电阻上消耗的功率为20w ，则这个电阻的阻值为（ ）ΩA 5B 10C 40D 17、若电路中某元件的两端的电流10sin(31445)i t =+︒A ，电压5sin(314135)u t =+︒A ，则该元件是（ ）A 电阻B 电感C 电容D 电源 8、下列说法正确的是（ ） A 无功功率是无用的功率B 无功功率是电感元件与外电路进行能量交换的瞬时功率的有效值C 视在功率222S P Q =-D RLC 串联电路中，电阻产生的功率为有功功率，而电感和电容产生的功率为无功功率 9、在纯电容正弦电路中，当电流sin(31490)C i t =+︒A 时，电容上电压为（ ）A sin(31490)C u C t ω=+︒VB sin 314C u C t ω=C 1sin(31490)C u t C ω=+︒ D 1sin 314C u t Cω=10、RLC 串联电路中，只有（ ）属电感性电路 A 4R =Ω 1L X =Ω 2C X =Ω B 4R =Ω 0L X =Ω 2C X =Ω C 4R =Ω 3L X =Ω 2C X =Ω D 4R =Ω 3L X =Ω 3C X =Ω二、判断题(本大题共10题，每题1分，共10分)1、移动的电荷在外加电压的作用下产生有规则的运动，便形成了电流。

《电工基础》期末考试试题及答案一、填空题。

1、在直流电路中电流和电压的 大小 和 方向都不随时间变化。

2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。

2O5KDBN0tI3、随 时间 按 正弦规律变化交流电称为正弦交流电。

4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 iu 表示。

2O5KDBN0tI5、在正弦交流电压的波形图坐标系中，横坐标表示 时间，纵坐标表示 电压瞬时值 。

2O5KDBN0tI6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒>完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。

2O5KDBN0tI8、周期用字母__T___表示，单位是 __S___。

t9、频率用字母___f__表示，单位是 __Hz___。

10、1MHz= 106 Hz ;1KHz= 103 Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。

2O5KDBN0tI13、三相电源的中线一般是接地的，所以中线又称__地___线。

三相电源三相绕组的首端引出的三根导线叫做___相__线。

2O5KDBN0tI14、三相四线制的_相电压____和___线电压 都是对称。

15、三相四线制的线电压是相电压的_____倍，线电压的相位超前相应的相电压__π/6_16、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/3 17、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。

一、是非题（每题2分）1、基尔霍夫电流定律仅适用于电路中的节点，与元件的性质有关。

（）2、基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。

( )3、叠加定理不仅能叠加线性电路中的电压和电流，也能对功率进行叠加。

( )4、两根靠得很近的平行直导线，若通以相同方向的电流，则他们相互吸引。

（）5、磁感应强度是矢量，但磁场强度是标量，这是两者之间的根本区别。

（）6、线圈中只要有磁场存在，就必定会产生电磁感应现象。

（）7、自感电动势的大小与线圈本身的电流变化率成正比。

（）8、当结构一定时，铁心线圈的电感是一个常数。

（）二、选择题（每题3分）1、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时应列出电流方程和电压方程的个数分别为( )。

A.3、4B. 3、7C.2、5D. 2、62、电路如图3-23所示，二端网络等效电路参数为( )。

A.8V、7.33ΩB. 12V、10ΩC.10V、2ΩD. 6V、7Ω3、如5-22所示，直线电流与通电矩形线圈同在纸面内，线框所受磁场力的方向为( )。

A.垂直向上B.垂直向下C.水平向左D.水平向右4、电路如图3-19所示，I=（）A。

A.-3B.3C.5D.-55、判定通电导线或通电线圈产生磁场的方向用（）。

A.右手定则B.右手螺旋法则C.左手定则D.楞次定律6、平行板电容器在极板面积和介质一定时，如果缩小两极板之间的距离，则电容量将( )。

A.增大B.减小C.不变D.不能确定7、某电容器两端的电压为40V时，它所带的电荷量是0.2C，若它两端的电压降到10V时，则( )。

A.电荷量保持不变B.电容量保持不变C.电荷量减少一半D.电荷量减小8、法拉第电磁感应定律可以这样表述：闭合电路中感应电动势的大小（）。

A.与穿过这一闭合电路的磁通变化率成正比B.与穿过这一闭合电路的磁通成正比C.与穿过这一闭合电路的磁通变化量成正比D.与穿过这一闭合电路的磁感应强度成正比三、填空题（每空2分）1、由一个或几个元件首尾相接构成的无分支电路称为____ _ ；三条或三条以上支路会聚的点称为___ ___；任一闭合路径称为___ ___。

《电工基础》期末考试题及答案一.填空题（每空格1分）1.发现有人触电后，首先要设法切断。

__________________________________ （答案：电源）2 .纯电阻电路是最简单的交流电路，它是由______ 电源和元件组成。

空1答案：交流空2答案：电阻3 .电荷在电路中有规则的形成电流。

__________________________________ 哼案：定向移动）4 .电荷之间的相互作用是通过发生的。

__________________________________ （答案：电场）5∙电动势的方向规定为在电源内部由_________ 极指向极。

空1答案：负空2答案：正6.均匀导体的电阻与导体的长度成___________ ，与导体的横截面积成，与材料性质有关，而且还与有关。

空1答案：正比空2答案：反比空3答案：温度二.单项选择题（每题2分）1 .电路元件中电源的作用是（）.A..输送电能B∙控制电路C.提供电能D.消耗电能2 .用电压表测得电路端电压为零，这说明（）.A•外电路断路B•外电路短路—）C•外电路上电流比较小D•电源内电阻为零3 .电源电动势是2V，内电阻是0.1Q，当外电路断路时，电路中的电流和端电压分别是O.A.0、2V（正确笞案）B-20A'2VC-20A'0D-0'04 .下列说法错误的是（）。

A.电源是提供电压的装置B.电压是形成电流的原因C.电流是电荷的定向移动形成的D.电路两端只要有电压就一定有电流I5 .导体的电阻是导体本身的一种性质，以下说法错误的是（）A.和导体截面积有关B.和导体长度有关C和环境温度无关（1—）D.和材料性质有关6 .串联电路中______ 处处相等。

（）A.电压B.电流IC.电阻D.电位7 .以下学习文具中，通常情况下属于导体的是OA.小刀I 18 .塑料三角板C.帆布笔袋D.橡皮8 .下列用电器中，利用电流热效应工作的是（）。
