现场总线在城市轨道交通信号系统中的应用

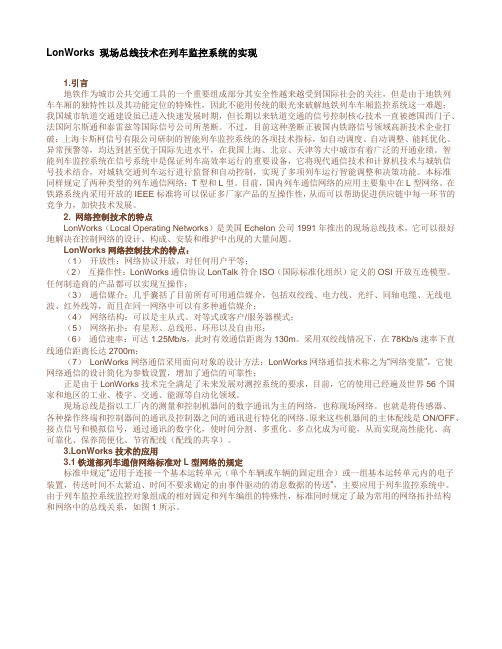

LonWorks现场总线技术在列车监控系统的实现1.引言地铁作为城市公共交通工具的一个重要组成部分其安全性越来越受到国际社会的关注，但是由于地铁列车车厢的独特性以及其功能定位的特殊性，因此不能用传统的眼光来破解地铁列车车厢监控系统这一难题；我国城市轨道交通建设虽已进入快速发展时期，但长期以来轨道交通的信号控制核心技术一直被德国西门子、法国阿尔斯通和泰雷兹等国际信号公司所垄断。

不过，目前这种垄断正被国内铁路信号领域高新技术企业打破：上海卡斯柯信号有限公司研制的智能列车监控系统的各项技术指标，如自动调度、自动调整、能耗优化、异常预警等，均达到甚至优于国际先进水平，在我国上海、北京、天津等大中城市有着广泛的开通业绩。

智能列车监控系统在信号系统中是保证列车高效率运行的重要设备，它将现代通信技术和计算机技术与城轨信号技术结合，对城轨交通列车运行进行监督和自动控制，实现了多项列车运行智能调整和决策功能。

本标准同样规定了两种类型的列车通信网络：T型和L型。

目前，国内列车通信网络的应用主要集中在L型网络。

在铁路系统内采用开放的IEEE标准将可以保证多厂家产品的互操作性，从而可以帮助促进供应链中每一环节的竞争力，加快技术发展。

2. 网络控制技术的特点LonWorks（Local Operating Networks）是美国Echelon公司1991年推出的现场总线技术，它可以很好地解决在控制网络的设计、构成、安装和维护中出现的大量问题。

LonWorks网络控制技术的特点：（1）开放性：网络协议开放，对任何用户平等；（2）互操作性：LonWorks通信协议LonTalk符合ISO（国际标准化组织）定义的OSI开放互连模型。

任何制造商的产品都可以实现互操作；（3）通信媒介：几乎囊括了目前所有可用通信媒介，包括双绞线、电力线、光纤、同轴电缆、无线电波、红外线等，而且在同一网络中可以有多种通信媒介；（4）网络结构：可以是主从式、对等式或客户/服务器模式；（5）网络拓扑：有星形、总线形、环形以及自由形；（6）通信速率：可达1.25Mb/s，此时有效通信距离为130m。

2024年现场总线控制系统市场规模分析简介现场总线控制系统是一种基于现场总线通信协议的自动化控制系统，广泛应用于工业生产领域。

本文将对现场总线控制系统市场规模进行分析，探讨其市场发展趋势、主要应用领域和未来市场前景。

市场规模概述随着工业自动化程度的提高和信息技术的不断进步，现场总线控制系统市场规模逐年扩大。

根据市场研究数据，预计到2025年，全球现场总线控制系统市场规模将达到X亿美元。

亚太地区将成为现场总线控制系统市场的最大增长区域，其快速发展的制造业和工业基础设施建设将推动市场需求增长。

市场发展趋势1.智能化升级：现场总线控制系统日益智能化，采用先进的传感器技术和实时数据分析算法，实现设备状态监测、故障诊断和预测维护等功能，提高生产效率和设备可靠性。

2.云平台整合：现场总线控制系统与云平台的整合将成为市场发展的趋势。

通过与云端平台集成，实现数据的远程监控和管理，提供更加灵活、高效的生产管理方式。

3.物联网应用：现场总线控制系统作为物联网的重要组成部分，将广泛应用于智能制造、智能能源等领域。

物联网技术的兴起将进一步推动现场总线控制系统的市场需求增长。

4.安全性提升：随着工业网络的普及和信息安全风险的加剧，现场总线控制系统的安全性将成为市场关注的焦点。

供应商将加强产品安全性能的研发，提供更可靠的安全解决方案。

主要应用领域现场总线控制系统广泛应用于以下领域： 1. 工厂自动化: 现场总线控制系统在工厂自动化中扮演重要角色，用于控制和监测生产过程中的各种设备，提高生产效率和质量。

2. 能源管理: 现场总线控制系统在能源管理中的应用日益广泛，通过对能源设备的监测和控制，实现节能减排和能源资源的最优利用。

3. 交通运输: 现场总线控制系统在交通运输领域被广泛应用，用于交通信号灯控制、道路监测和交通调度等方面，提高交通效率和安全性。

4. 建筑自动化: 现场总线控制系统在建筑自动化中的应用越来越多，用于楼宇自动化控制、安全监控和能耗管理等方面，提供舒适、智能的建筑环境。

现场总线的原理与应用1. 引言现场总线（Fieldbus）是指用于工业自动化领域的数字通信总线技术，广泛应用于工厂自动化控制系统中。

现场总线连接了各种感应器、执行器和控制设备，实现数据传输、实时控制和监测功能。

本文将介绍现场总线的原理和应用。

2. 现场总线的原理现场总线通过将数据进行数字化和通信，实现了系统的联网和集成化。

其原理主要包括以下几个方面：2.1 数据传输方式现场总线采用异步传输方式进行数据的传输，每个节点都具有唯一的地址。

数据传输可以是双向的，节点可以发送和接收数据。

现场总线支持点对点或多点通信方式，节点之间可以直接进行数据交互。

2.2 数据传输协议现场总线使用特定的数据传输协议，确保数据的可靠传输和完整性。

常见的现场总线协议包括Profibus、Foundation Fieldbus、Modbus等。

这些协议定义了数据的格式、传输速率、校验等参数。

2.3 总线拓扑结构现场总线可以采用不同的拓扑结构，常见的有星型、环型、总线型等。

选择合适的拓扑结构可以根据系统需求和通信距离来确定。

拓扑结构的选择影响了总线的可靠性和性能。

3. 现场总线的应用现场总线在工业自动化领域有广泛的应用，以下列举了一些常见的应用场景：3.1 工厂自动化控制系统现场总线可以应用于工厂自动化控制系统中，连接和控制各种设备，如传感器、执行器、PLC等。

通过现场总线，可以实现实时数据的采集、设备的控制和监测，提高工厂的自动化程度和生产效率。

3.2 智能建筑系统现场总线可以用于智能建筑系统中，连接和控制照明、空调、安防等设备。

通过现场总线，可以实现对设备的集中控制和监测，提高建筑的能耗管理和智能化水平。

3.3 交通信号控制系统现场总线可以用于交通信号控制系统中，连接和控制交通信号灯、指示器等设备。

通过现场总线，可以实现实时的信号控制和交通流量的监测，提高交通效率和安全性。

3.4 水处理控制系统现场总线可以应用于水处理控制系统中，连接和控制水泵、阀门等设备。

现场总线技术在轨道交通中的应用模式现场总线技术作为现代工业自动化领域的关键技术之一，其在轨道交通领域的应用日益广泛。

现场总线技术通过将传统的点对点控制方式转变为网络化、数字化的控制方式，极大地提高了轨道交通系统的可靠性、灵活性和智能化水平。

本文将探讨现场总线技术在轨道交通中的应用模式，分析其在轨道交通系统中的作用和优势。

一、现场总线技术概述现场总线技术是一种基于网络的通信技术，它允许多个设备通过单一的通信介质连接并交换数据。

与传统的控制方式相比，现场总线技术具有以下特点：1.1 高度集成：现场总线技术通过将多个控制点集成到一个网络中，减少了布线复杂性，降低了系统的维护成本。

1.2 灵活性：现场总线技术允许设备之间的灵活连接，便于系统的扩展和升级。

1.3 实时性：现场总线技术能够实现数据的实时传输，保证了控制系统的响应速度。

1.4 可靠性：现场总线技术采用冗余设计和错误检测机制，提高了系统的可靠性和稳定性。

二、现场总线技术在轨道交通中的应用现场总线技术在轨道交通领域的应用主要体现在以下几个方面：2.1 列车控制系统：现场总线技术在列车控制系统中的应用，可以实现列车运行状态的实时监控和控制，提高列车运行的安全性和效率。

2.2 信号系统：在信号系统中，现场总线技术可以用于实现信号机、转辙机等设备的联网控制，提高信号系统的可靠性和灵活性。

2.3 车辆监控系统：现场总线技术在车辆监控系统中的应用，可以实现对车辆状态的实时监控，及时发现并处理车辆故障，保障车辆运行安全。

2.4 能源管理系统：现场总线技术在能源管理系统中的应用，可以实现对轨道交通系统中能源消耗的实时监控和优化，降低能源消耗，提高能源利用效率。

2.5 乘客信息系统：现场总线技术在乘客信息系统中的应用，可以实现对乘客信息的实时发布和更新，提高乘客的出行体验。

三、现场总线技术在轨道交通中的应用模式现场总线技术在轨道交通中的应用模式主要包括以下几种：3.1 分布式控制模式：在分布式控制模式中，现场总线技术将控制功能分散到各个设备上，每个设备都可以地处理自己的控制任务，提高了系统的灵活性和可靠性。
