加工中心刀柄规格加工中心的主轴锥孔通常分为两大类，即锥度为7:24 的通用系统和1:10 的HSK 真空系统。
7:24 锥度的通用刀柄锥度为7:24 的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS07388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
NT 型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871 型（即JT）和MAS BT 型两种刀柄。
DIN 69871 型的刀柄可以安装在DIN 69871 型和ANSI/ASME 主轴锥孔的机床上，IS0 7388/1 型的刀柄可以安装在DIN69871 型、IS0 7388/1 和ANSI/ASME 主轴锥孔的机床上，所以就通用性而言，IS0 7388/1 型的刀柄是最好的。
（1）DIN 2080 型（简称NT 或ST）DIN 2080 是德国标准，即国际标准ISO 2583 ，是我们通常所说NT 型刀柄，不能用机床的机械手装刀而用手动装刀。
（2）DIN 69871 型（简称JT、DIN、DAT 或DV）DIN 69871 型分两种，即DIN 69871 A/AD 型和DIN 69871 B 型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3）ISO 7388/1 型（简称IV 或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4 值小于DIN 69871型刀柄的D4 值，所以将ISO 7388/1 型刀柄安装在DIN 69871 型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1 型机床上则有可能会发生干涉。
（4）MAS BT 型（简称BT）BT 型是日本标准，安装尺寸与DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。

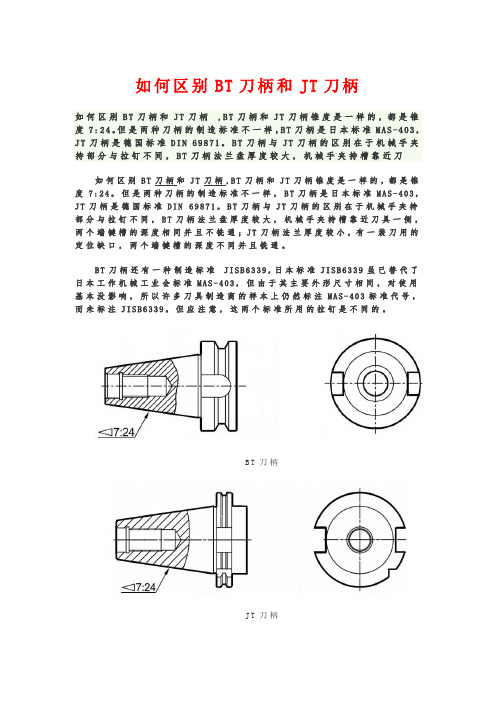

如何区别BT刀柄和JT刀柄如何区别B T刀柄和J T刀柄,B T刀柄和J T刀柄锥度是一样的，都是锥度7:24。
但是两种刀柄的制造标准不一样，B T刀柄是日本标准M A S-403，J T刀柄是德国标准D I N 69871。
B T刀柄与J T刀柄的区别在于机械手夹持部分与拉钉不同，B T刀柄法兰盘厚度较大，机械手夹持槽靠近刀如何区别B T刀柄和J T刀柄,B T刀柄和J T刀柄锥度是一样的，都是锥度7:24。
但是两种刀柄的制造标准不一样，B T刀柄是日本标准M A S-403，J T刀柄是德国标准D I N69871。
B T刀柄与J T刀柄的区别在于机械手夹持部分与拉钉不同，B T刀柄法兰盘厚度较大，机械手夹持槽靠近刀具一侧，两个端键槽的深度相同并且不铣通；J T刀柄法兰厚度较小，有一装刀用的定位缺口，两个端键槽的深度不同并且铣通。
B T刀柄还有一种制造标准J I S B6339，日本标准J I S B6339虽已替代了日本工作机械工业会标准M A S-403，但由于其主要外形尺寸相同，对使用基本没影响，所以许多刀具制造商的样本上仍然标注M A S-403标准代号，而未标注J I S B6339。
但应注意，这两个标准所用的拉钉是不同的。
B T刀柄J T刀柄各种规格的拉钉对应相应规格的刀柄及相应规格拉钉卡抓。
B T型刀柄拉钉有两种标准，即M A S403标准和J I S B6339标准。
M A S403拉钉有Ⅰ型和Ⅱ型两种，Ⅰ型拉钉的拉紧面斜角为30°，用于不带钢球的拉紧装置；Ⅱ型拉钉的拉紧面斜角为45°，用于带钢球的拉紧装置。
这两种拉钉的头部长度比J I S B6339拉钉头部直径小，颈部长度长。
J I S B 6339拉钉的拉紧面斜角只有15°一种型式，用于不带钢球的拉紧装置。
M A S403标准拉钉J I S B6339标准拉钉J T型刀柄拉钉，其标准是D I N69872。
数控刀柄锥柄标准简介目前，数控铣床和镗铣加工中心使用最多的仍是7∶24工具锥柄。
但在高速加工机床上，1∶10空心短锥柄的使用正日益增多。
对于车削中心和车铣中心，则以1∶10短锥柄使用较多（车削中心使用的CZG圆柱柄工具系统不属本文讨论范围）。
自动换刀机床常用的7∶24工具锥柄标准主要有：1. 中国国家标准GB/T10944-1,2－2006 “自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄-第一,二部分”；刀柄代号JT50(45)(40)-××2.国际标准ISO7388/1/2：2007（30、40、45、50、60号工具锥柄）；刀柄代号：IV50(30)(45)(40)(60)-××,或SK50(40)-××3.德国标准DIN69871－1：1995（30、40、45、50和60号工具锥柄）刀柄代号：DV50(30)(45)(40)(60)-××,或SK50(40)-××4.日本标准JIS B6339：1998（30、35、40、45、50、55和60号工具锥柄）刀柄代号：BT50(30)(45)(40)(60)-××5.美国标准AMSEB5.50－1994（30、40、45、50和60号工具锥柄），刀柄代号：CAT50(30)(45)(40)(60)-××以上标准中，中国国家标准GB/T10944-1,2－2006与国际标准ISO7388/1/2：2007及德国标准DIN69871－1：1995可以互换在我国国内的机床中，中国国家标准GB/T10944-1,2－2006（或国际标准ISO7388/1/2：2007及德国标准DIN69871－1：1995）与日本标准JIS B6339：1998用得最多。
另外，最新的双面定位的7∶24工具锥柄,主要以日本BIG（大昭和）公司的BIG-plus标准为代表（有专利），代号为BBT50(40)-××手动换刀用7∶24工具锥柄的常见标准有:1.国家标准GB3837-20012.国际标准ISO297-19883.德国标准DIN2080-1979以上刀柄代号：NT50(40)(30)-××（在国内，其工具锥柄代号为“ST”）。
主轴锥孔加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
9 t4 n5 J; Z1 A7 Y P一．7:24锥度的通用刀柄9 `锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
三维网技NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上， IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
（1）DIN 2080型（简称 NT或ST）DIN 2080是德国标准，即国际标准ISO 2583 ，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。
（2） DIN 69871 型（简称JT、 DIN、DAT或DV）DIN 69871 型分两种，即DIN 69871 A/AD 型和 DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa; p8 K+ y# _9 o; I （3） ISO 7388/1 型（简称 IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。
数控(CNC)刀柄标准、各国刀柄标准内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.加工中心的主轴锥孔通常分为两大类，即锥度为7:24 的通用系统和1:10 的HSK 真空系统。
7:24 锥度的通用刀柄锥度为7:24 的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS07388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
NT 型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871 型（即JT）和MAS BT 型两种刀柄。
DIN 69871 型的刀柄可以安装在DIN 69871 型和ANSI/ASME 主轴锥孔的机床上，IS0 7388/1 型的刀柄可以安装在DIN69871 型、IS0 7388/1 和ANSI/ASME 主轴锥孔的机床上，所以就通用性而言，IS0 7388/1 型的刀柄是最好的。
（1）DIN 2080 型（简称NT 或ST）DIN 2080 是德国标准，即国际标准ISO 2583 ，是我们通常所说NT 型刀柄，不能用机床的机械手装刀而用手动装刀。
（2）DIN 69871 型（简称JT、DIN、DAT 或DV）DIN 69871 型分两种，即DIN 69871 A/AD 型和DIN 69871 B 型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3）ISO 7388/1 型（简称IV 或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4 值小于DIN 69871型刀柄的D4 值，所以将ISO 7388/1 型刀柄安装在DIN 69871 型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1 型机床上则有可能会发生干涉。

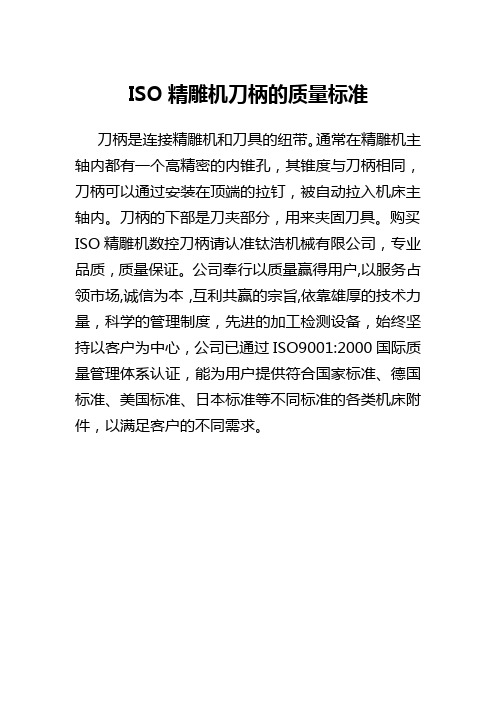

ISO精雕机刀柄的质量标准刀柄是连接精雕机和刀具的纽带。
通常在精雕机主轴内都有一个高精密的内锥孔，其锥度与刀柄相同，刀柄可以通过安装在顶端的拉钉，被自动拉入机床主轴内。
刀柄的下部是刀夹部分，用来夹固刀具。
购买ISO精雕机数控刀柄请认准钛浩机械有限公司，专业品质，质量保证。
公司奉行以质量赢得用户,以服务占领市场,诚信为本，互利共赢的宗旨,依靠雄厚的技术力量，科学的管理制度，先进的加工检测设备，始终坚持以客户为中心，公司已通过ISO9001:2000国际质量管理体系认证，能为用户提供符合国家标准、德国标准、美国标准、日本标准等不同标准的各类机床附件，以满足客户的不同需求。
通常精雕机刀柄由4个部分组成：拉钉、锥柄、法兰及V-形槽、刀夹部分。
锥柄的种类:它取决于刀柄与机床连接的方式。
刀柄与机床主轴的连接方式的选择主要考虑换刀的方式(自动还是手动)，夹紧力的大小(锥度的大小，夹固力的来源)以及转速等。
最常用的有两种，即锥度为7:24的陡锥柄SK(BT/CAT)和1:10空心圆锥柄HSK(详见6.10-6.13)。
陡圆锥柄:简称SK型或BT型或7:24通用型。
这种刀柄的锥度较大，为7:24,是一种最常用的刀柄。
它能承受较高的转速和较高的力矩，多用于自动换刀机床。
其锥度柄直接安装于机床主轴的锥孔中，在刀柄的顶部有连接螺栓(拉钉)，机床中主轴的夹钳夹住刀柄顶部的拉钉向上拉,将刀柄拉入机床主轴中，同时主要靠刀柄与机床主轴壁间的摩擦力夹固。
ISO精雕机刀柄的规格:刀柄有30、35、40、45、50和60的规格，它表示在锥柄某处(具体位置在不同的标准中并不同)直径的大小。
锥体的规格通常是由机床厂商根据机床的有效功率或使用刀具的总体长度来选择的,也与出产国有关(欧洲为DIN标准,美国为ANSI标准，日本为JIS标准)。
常用的刀柄规格30，40，50，其中40应用最广泛。
ISO精雕机刀柄的标准：德国标准DIN2080，DIN69871DIN2080型(简称NT或ST):不带V形槽(抓手槽)，主要用于手动式换刀精雕机，是在传统型机床上通过拉杆将刀柄拉入后夹紧。
数控刀柄标准
数控刀柄标准是一种用于数控机床上的刀具系统的标准。
数控刀柄标准一般包括以下几个方面：
1. 刀柄接口标准：用于刀柄与主轴之间的连接，常见的有BT、SK、HSK等标准。
2. 刀柄尺寸标准：刀柄的直径、长度、倒角等尺寸要符合标准，以保证刀具的准确安装和可靠性。
3. 刀柄平衡标准：在高速切削中，刀柄的平衡性很重要，需要符合一定的平衡标准，以保证切削精度和机床寿命。
4. 刀柄材料标准：刀柄的材料通常选择高强度合金钢或者硬质合金等，需要符合一定的材料标准，以保证刚性和稳定性。
数控刀柄标准的制定旨在实现刀具的互换性和通用性，提高加工效率和质量。
不同数控机床常采用不同的刀柄标准，使用时需要根据具体机床的要求选择合适的刀柄标准。
国内数控机床刀具标准一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。
详见图7.3-1和7.3-1。
与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。
它主要应用于镗铣类加工中心机床的各种刀柄。
２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。
可与前述标准GB10944－89中所规定的柄部配合使用。
３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。
它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。
我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。
４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。
二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。
45-对圆锥柄表示锥度规格。
Q32-表示工具的规格。
120-表示刀柄的工作长度。
它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
数控刀柄标准2007年06月22日星期五 11:36一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。
详见图7.3-1和7.3-1。
与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。
它主要应用于镗铣类加工中心机床的各种刀柄。
２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。
可与前述标准GB10944－89中所规定的柄部配合使用。
３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。
它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。
我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。
４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。
二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。
45-对圆锥柄表示锥度规格。
Q32-表示工具的规格。
120-表示刀柄的工作长度。
它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
数控刀柄标准一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部30.40、45和50号圆锥柄》.这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。
详见图7.3-1和7.3-1。
与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。
它主要应用于镗铣类加工中心机床的各种刀柄。
２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部30，40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。
可与前述标准GB10944－89中所规定的柄部配合使用。
３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。
它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。
我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。
４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。
二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分组成，例如（JT-45-Q32-120），各部分的含义如下：JT-表示工具柄型代码。
45-对圆锥柄表示锥度规格。
Q32-表示工具的规格。
120-表示刀柄的工作长度。
它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
表1 工具柄部型式代号代号工具柄部型式JT BT ST MT MW ZB 自动换刀机床用7:24圆锥工具柄 GB 10944-89自动换刀机床用7:24圆锥BT型工具柄 JIS B6339手动换刀机床用7:24圆锥工具柄 GB 3837.3-83带扁尾莫氏圆锥工具柄 GB 1443-85无扁尾莫氏圆锥工具柄 GB 1443-85直柄工具柄 GB 6131-85表2 工具的用途代号及规格参数用途代号用途规格参数表示的内容JQ XP Z ZJ M MW MD JF G TQW TS TZC TQC TF TK XS XL XMA XMB XMC KJ 装直柄接杆工具弹簧夹头装削平型直柄工具装莫氏短锥钻夹头装莫氏锥度钻夹头装带扁尾莫氏圆锥柄工具装无扁尾莫氏圆锥柄工具装短莫氏圆锥柄工具装浮动绞刀攻丝夹头倾斜型微调镗刀双刃镗刀直角型粗镗刀倾斜型粗镗刀复合镗刀可调镗刀头装三面刃铣刀装套式立铣刀装A类面铣刀装B类面铣刀装C类面铣刀装扩孔钻和铰刀装接杆也直径—刀柄工作长度最大夹持直径—刀柄工作长度装刀孔直径—刀柄工作长度莫氏短锥号—刀柄工作长度贾氏锥柄号—刀柄工作长度莫氏锥柄号—刀柄工作长度莫氏锥柄号—刀柄工作长度莫氏锥柄号—刀柄工作长度绞刀块宽度—刀柄工作长度最大攻丝规格—刀柄工作长度最小镗孔直径—刀柄工作长最小镗刀直径—刀柄工作长度最小镗孔直径—刀柄工作长度最小镗孔直径—刀柄工作长度小孔直径/大孔直径—孔工作长度装刀孔直径—刀柄工作长度刀具内孔直径—刀柄工作长度刀具内孔直径—刀柄工作长度刀具内孔直径—刀柄工作长度刀具内孔直径—刀柄工作长度刀具内孔直径—刀柄工作长度１：３０圆锥大端直径—刀柄工作长度三。
新型高速切削刀柄随着数控机床高精度高速切削技术的发展，适应高速切削的刀柄系统好得到研制与开发。
一般情况下，高速切削其切削速度比常规速度高出5～10倍，其材料的去除率是常规切削的3～5倍以上。
对于铝合金铣削可达到1100m/min以上，铸铁可到700m/min，钢材可到380m/min以上，钻削200～1200m/min，磨削150～360m/min。
二、高速铣削刀具刀柄1.高速铣削刀柄由于高速切削时，主轴、刀柄及刀具在高速旋转情况下，较小的偏心就会产生较大的离心力，由振动引起产品的质量、降低主轴和刀具的使用寿命。
常规的刀具刀柄系统难以满足高速切削时的切削刚度和精度要求。
现阶段比较流行常用的高速刀柄系统主要有德国的HSK刀柄、美国KM刀柄、日本NC5刀柄。
HSK 刀柄及KM刀柄。
均为1:10的锥度，采用主轴锥孔和刀柄端面过定位的方式，实现刀具的定位夹紧，其重复定位精度在传统7:24的锥度刀柄±2.5μm提高到±1μm，采用这种刀柄系统可以提高主轴刚度、由于其契形效果好，能提高刀具的抗扭能力，且转速越高其锁紧力越大。
但这种刀柄价格较贵，一般为常规刀柄的1.5～2倍，其最低转速小于KM刀柄。
一般情况下，高速铣削时，刀具刀柄的不平衡力小于切削力时，不影响刀具的使用寿命和切削效率。
根据高速切削的动平衡规定，主轴转速至少要达到8000 r/min以上。
其进给速度至少大于20m/min。
50柄转速达到10000～20000 r/min，40柄以及HSK刀柄20000～40000 r/min，KM刀柄达到35000 r/min以上。
由于高速铣削动平衡的要求，在配置高速铣削刀柄刀具时优先配置经过动平衡测试的刀具系统，其次用户可以自行采用动平衡机及调整系统进行动平衡调节，但其使用非常麻烦。
美国Kennametal公司推出了一种通过调节主轴系统的自动平衡刀柄系统TABS刀柄，但目前应用还不广泛。
为有效发挥高速切削的加工效率，在配置高速刀具夹持刀柄系统时显得非常重要，传统的弹簧夹头、螺钉连接刀柄已不能满足高速铣削夹持精度高、结构对称性好、传递扭矩大等要求。
第一、优先配置热胀式刀柄通过热胀式加热仪装置进行加热，通过热胀冷缩的原理对刀具进行夹紧，其回转精度、结构对称性、动平衡性能均较液压式刀柄好，在欧洲应用非常广泛，尤其适合模具等行业产品的高速切削加工，该刀柄可达到40000r/min。
其中热胀式装刀装置以德国Thermal Grip 为典型代表。
其次、液压式刀柄是高精度、高性能的刀柄夹持柄，其回转精度、结构对称性和动平衡性能均较好，减振性好，可有效提高切削效率和刀具的使用寿命，液压式刀柄以德国雄克公司的为典型代表，经过动平衡后转速可达到25000r/min。
第三、整体式刀柄，如日本Nikken公司刀柄、奥地利盘石的整体铝合金铣削刀柄，其结构主要是刀体和刀柄为一体，在经过动平衡测试调整后，再安装铣削刀片进行动平衡调节来满足高速铣削加工的需要，整体式刀柄尤其适合模具的高速粗加工和铝合金高速铣削。
其转速一般可以达到10000～30000r/min 之间。
最后、高速铣削应用精密弹簧夹头刀柄和侧固式刀柄时，其转速由于本身结构的限制，一般难以达到20000 r/min，精密弹簧夹头刀柄一般可达到12000～15000 r/min，而侧固式刀柄则难以达到10000 r/min，在高速机床上尽量少用。
高速刀柄的特点·采用锥面、端面过定位的结合形式，能有效地提高工具系统的连接刚度，且重复定位精度高； ·采用空心结构和缩短锥部长度，刀柄质量较轻，可缩短换刀移动距离，加快换刀速度，有利于实现高速自动换刀；·采用1:10锥度，锥柄较短，楔形效果好，有较强的抗扭能力，且能抑制因振动而产生的微量移位；·刀柄与主轴间由扩张爪锁紧，转速越高，扩张爪的离心力(扩张力)越大，锁紧力越大，具有良好的高速性能。
·为提高刀具系统在高速状态下的动平衡精度，可在刀柄上安装自动校正动平衡装置2.高速铣削刀具由于高速铣削对刀具刀柄要求较高，在购置高速刀具时尽量购置经过动平衡测试的刀具，常用的硬质合金、涂层硬质合金、金属陶瓷、立方氮化硼（PCBN），聚晶金刚石（PCD）在经过长时间磨损后，可应用于普通数控机床进行加工。
另外一个方面由于高速切削的安全性，在进行工件加工时一定要注意加工防护，如40mm直径刀具，主轴转速达到30000r/min,其射出的速度可达到63m/s的速度，接近于230km/h的汽车速度，切削过程中如出现断刀摔出，势必有较大的冲击动量。
同时对没有把握的刀具刀柄一定要经过高速动平衡仪测试出真实数据，方可进行产品加工。
此外由于高速运转时，刀具的长度在高速环境下其刀具直径和长度与静态条件下有所差别，采用激光机内对刀仪可有效解决数控编程的刀具工艺参数的确定，因此在购置高速铣削机床时，配置激光机内对刀仪是不应少的选项，尤其在进行高精度产品的铣削加工时更能体现其优势。
高速切削钢材时，刀具材料应选用热硬性和疲劳强度高的P类硬质合金、涂层硬质合金、立方氮化硼(CBN)与CBN复合刀具材料(WBN)等。
切削铸铁，应选用细晶粒的K类硬质合金进行粗加工，选用复合氮化硅陶瓷或聚晶立方氮化硼(PCNB)复合刀具进行精加工。
精密加工有色金属或非金属材料时，应选用聚晶金刚石PCD或CVD金刚石涂层刀具。
高速铣削时应针对相应的材料选择合适的刀柄和刀具材料，铝合金高速铣削时可优先选用采用镶刀片的整体刀柄。
