数控刀柄的分类和标准【深度解析】

数控刀柄锥柄标准简介目前，数控铣床和镗铣加工中心使用最多的仍是7∶24工具锥柄。

但在高速加工机床上，1∶10空心短锥柄的使用正日益增多。

对于车削中心和车铣中心，则以1∶10短锥柄使用较多（车削中心使用的CZG圆柱柄工具系统不属本文讨论范围）。

自动换刀机床常用的7∶24工具锥柄标准主要有：1. 中国国家标准GB/T10944-1,2－2006 “自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄-第一,二部分”；刀柄代号JT50(45)(40)-××2.国际标准ISO7388/1/2：2007（30、40、45、50、60号工具锥柄）；刀柄代号：IV50(30)(45)(40)(60)-××,或SK50(40)-××3.德国标准DIN69871－1：1995（30、40、45、50和60号工具锥柄）刀柄代号：DV50(30)(45)(40)(60)-××,或SK50(40)-××4.日本标准JIS B6339：1998（30、35、40、45、50、55和60号工具锥柄）刀柄代号：BT50(30)(45)(40)(60)-××5.美国标准AMSEB5.50－1994（30、40、45、50和60号工具锥柄），刀柄代号：CAT50(30)(45)(40)(60)-××以上标准中，中国国家标准GB/T10944-1,2－2006与国际标准ISO7388/1/2：2007及德国标准DIN69871－1：1995可以互换在我国国内的机床中，中国国家标准GB/T10944-1,2－2006（或国际标准ISO7388/1/2：2007及德国标准DIN69871－1：1995）与日本标准JIS B6339：1998用得最多。

另外，最新的双面定位的7∶24工具锥柄,主要以日本BIG（大昭和）公司的BIG-plus标准为代表（有专利），代号为BBT50(40)-××手动换刀用7∶24工具锥柄的常见标准有:1.国家标准GB3837-20012.国际标准ISO297-19883.德国标准DIN2080-1979以上刀柄代号：NT50(40)(30)-××（在国内，其工具锥柄代号为“ST”）。

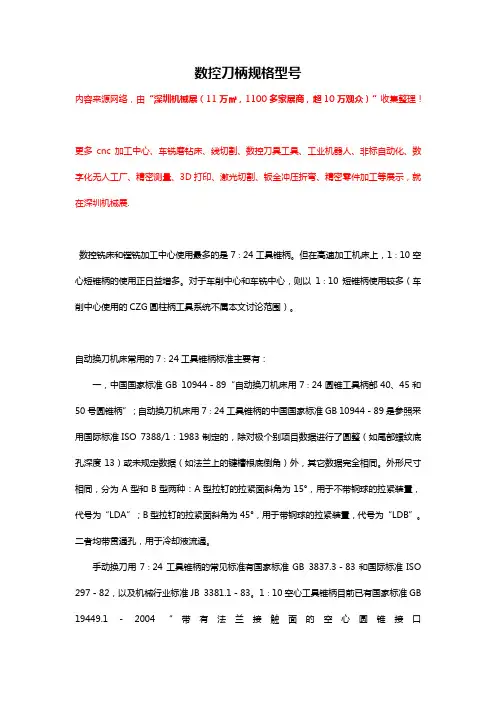

数控刀柄规格型号内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.数控铣床和镗铣加工中心使用最多的是7∶24工具锥柄。

但在高速加工机床上，1∶10空心短锥柄的使用正日益增多。

对于车削中心和车铣中心，则以1∶10短锥柄使用较多（车削中心使用的CZG圆柱柄工具系统不属本文讨论范围）。

自动换刀机床常用的7∶24工具锥柄标准主要有：一，中国国家标准GB 10944－89“自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄”；自动换刀机床用7∶24工具锥柄的中国国家标准GB 10944－89是参照采用国际标准ISO 7388/1：1983制定的，除对极个别项目数据进行了圆整（如尾部螺纹底孔深度13）或未规定数据（如法兰上的键槽根底倒角）外，其它数据完全相同。

外形尺寸相同，分为A型和B型两种：A型拉钉的拉紧面斜角为15°，用于不带钢球的拉紧装置，代号为“LDA”；B型拉钉的拉紧面斜角为45°，用于带钢球的拉紧装置，代号为“LDB”。

二者均带贯通孔，用于冷却液流通。

手动换刀用7∶24工具锥柄的常见标准有国家标准GB 3837.3－83和国际标准ISO 297－82，以及机械行业标准JB 3381.1－83。

1∶10空心工具锥柄目前已有国家标准GB 19449.1－2004“带有法兰接触面的空心圆锥接口二，国际标准ISO 7388/1：1983（40、45和50号工具锥柄）和ISO 7388/3：1986（30号工具锥柄）；国际标准ISO 7388/1：1983又是参照德国标准DIN 69871－1的A型工具锥柄制定的，所以这三个标准的外形尺寸相同。

在国内，其工具锥柄的代号为“JT”。

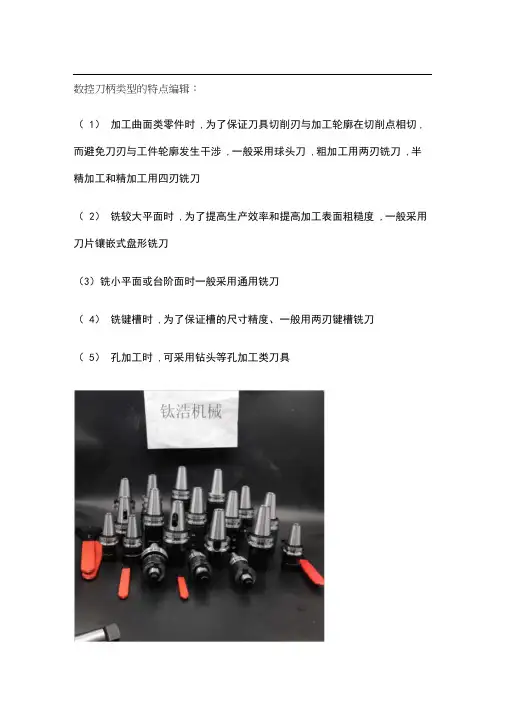

数控刀柄类型的特点编辑：（ 1）加工曲面类零件时 ,为了保证刀具切削刃与加工轮廓在切削点相切,而避免刀刃与工件轮廓发生干涉 ,一般采用球头刀 ,粗加工用两刃铣刀 ,半精加工和精加工用四刃铣刀（ 2）铣较大平面时 ,为了提高生产效率和提高加工表面粗糙度 ,一般采用刀片镶嵌式盘形铣刀（3）铣小平面或台阶面时一般采用通用铣刀（ 4）铣键槽时 ,为了保证槽的尺寸精度、一般用两刃键槽铣刀（ 5）孔加工时 ,可采用钻头等孔加工类刀具数控刀柄结构形式：数控机床刀具刀柄的结构形式分为整体式与模块式两种。

整体式刀柄其装夹刀具的工作部分与它在机床上安装定位用的柄部是一体的。

这种刀柄对机床与零件的变换适应能力较差。

为适应零件与机床的变换，用户必须储备各种规格的刀柄，因此刀柄的利用率较低。

模块式刀具系统是一种较先进的刀具系统，其每把刀柄都可通过各种系列化的模块组装而成。

针对不同的加工零件和使用机床，采取不同的组装方案，可获得多种刀柄系列，从而提高刀柄的适应能力和利用率。

刀柄结构形式的选择应兼顾技术先进与经济合理：①对一些长期反复使用、不需要拼装的简单刀具以配备整体式刀柄为宜，使工具刚性好，价格便宜（如加工零件外轮廓用的立铣刀刀柄、弹簧夹头刀柄及钻夹头刀柄等）；②在加工孔径、孔深经常变化的多品种、小批量零件时，宜选用模块式刀柄，以取代大量整体式镗刀柄，降低加工成本；③对数控机床较多尤其是机床主轴端部、换刀机械手各不相同时，宜选用模块式刀柄。

由于各机床所用的中间模块（接杆）和工作模块（装刀模块）都可通用，可大大减少设备投资，提高工具利用率。

数控刀柄的规格：数控刀具刀柄多数采用 7：24 圆锥工具刀柄，并采用相应型式的拉钉拉紧结构与机床主轴相配合。

刀柄有各种规格，常用的有30 、 40 和50 。

目前在我国应用较为广泛的有 ISO7388-1983 、GB10944-1989MAS403-1982 、ANSI/ASMEB5.50-1985 等，选择时应考虑刀柄规格与机床主轴、机械手相适应数控刀柄的规格数量：整体式的 TSG 工具系统包括 20 种刀柄，其规格数量多达数百种，用户可根据所加工的典型零件的数控加工工艺来选取刀柄的品种规格，既可满足加工要求又不致造成积压。

数控刀柄标准一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。

详见图7.3-1和7.3-1。

与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。

它主要应用于镗铣类加工中心机床的各种刀柄。

２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。

可与前述标准GB1 0944－89中所规定的柄部配合使用。

３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。

它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。

我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。

４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。

二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。

45-对圆锥柄表示锥度规格。

Q32-表示工具的规格。

120-表示刀柄的工作长度。

它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。

表1 工具柄部型式代号表2 工具的用途代号及规格参数数控刀具国家标准一．可转位刀具刀片型号编制标准１．可转位车刀型号表示规则GB／T5343.1，它等效采用ISO5680－1989。

数控刀柄标准
数控刀柄标准是一种用于数控机床上的刀具系统的标准。

数控刀柄标准一般包括以下几个方面：
1. 刀柄接口标准：用于刀柄与主轴之间的连接，常见的有BT、SK、HSK等标准。

2. 刀柄尺寸标准：刀柄的直径、长度、倒角等尺寸要符合标准，以保证刀具的准确安装和可靠性。

3. 刀柄平衡标准：在高速切削中，刀柄的平衡性很重要，需要符合一定的平衡标准，以保证切削精度和机床寿命。

4. 刀柄材料标准：刀柄的材料通常选择高强度合金钢或者硬质合金等，需要符合一定的材料标准，以保证刚性和稳定性。

数控刀柄标准的制定旨在实现刀具的互换性和通用性，提高加工效率和质量。

不同数控机床常采用不同的刀柄标准，使用时需要根据具体机床的要求选择合适的刀柄标准。

加工中心刀柄的种类和用途刀柄是机床和刀具的连接体，刀柄是影响同心度和动平衡一个关键环节，千万不能将它当成一般的部件来看待。

同心度可以决定刀具在旋转一周的情况下各切刃部分的切削量是否均匀；在主轴旋转时动不平衡将产生周期性的震动。

今天和大家聊一聊关于加工中心刀柄的知识。

如今数控机床在工厂里得到了广泛的应用，这些机床和使用的工具来自世界各地，有着不同的型号和标准。

你知道加工中心BT 刀柄中的7：24是什么意思吗？你又知道BT、NT、JT、IT、CAT是什么标准吗？往下看↓↓一、根据主轴锥孔分两大类按加工中心主轴装刀孔的锥度通常分为两大类：①锥度为7：24的SK通用刀柄；②锥度为1：10的HSK真空刀柄。

1、锥度为7：24的SK通用刀柄7：24指的是刀柄锥度为7：24，为单独的锥面定位，锥柄较长。

锥体表面同时要起两个重要作用，即刀柄相对于主轴的精确定位以及实现刀柄夹紧。

优点：不自锁，可以实现快速装卸刀具；制造刀柄只要将锥角加工到高精度即可保证连接的精度，所以刀柄成本相对较低。

缺点：在高速旋转时主轴前端锥孔会发生膨胀，膨胀量的大小随着旋转半径与转速的增大而增大，锥度连接刚度会降低，在拉杆拉力的作用下，刀柄的轴向位移也会发生改变。

每次换刀后刀柄的径向尺寸都会发生改变，存在着重复定位精度不稳定的问题。

锥度为7：24的通用刀柄通常有五种标准和规格：①国际标准 IS0 7388/1 （简称IV或IT）；②日本标准 MAS BT（简称BT）；③德国标准 DIN 2080型（简称 NT或ST）；④美国标准 ANSI/ASME（简称CAT）；⑤DIN 69871 型（简称JT、DIN、DAT或者DV）；拉紧方式：NT型刀柄是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

通用性：①目前国内使用最多的是DIN 69871型（即JT）和日本MAS BT 型两种刀柄；②DIN 69871型的刀柄还可以安装在ANSI/ASME主轴锥孔的机床上；③国际标准IS0 7388/1型的刀柄还可以安装在DIN 69871型、ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。

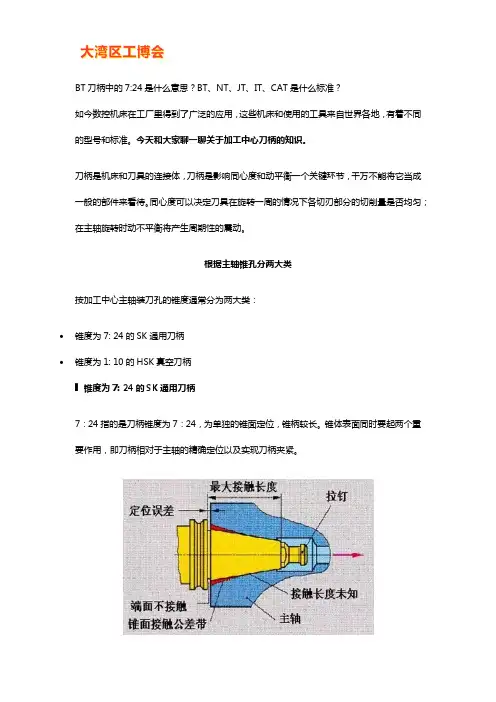

BT刀柄中的7:24是什么意思？BT、NT、JT、IT、CAT是什么标准？如今数控机床在工厂里得到了广泛的应用，这些机床和使用的工具来自世界各地，有着不同的型号和标准。

今天和大家聊一聊关于加工中心刀柄的知识。

刀柄是机床和刀具的连接体，刀柄是影响同心度和动平衡一个关键环节，千万不能将它当成一般的部件来看待。

同心度可以决定刀具在旋转一周的情况下各切刃部分的切削量是否均匀；在主轴旋转时动不平衡将产生周期性的震动。

根据主轴锥孔分两大类按加工中心主轴装刀孔的锥度通常分为两大类：•锥度为7: 24的SK通用刀柄•锥度为1: 10的HSK真空刀柄▌锥度为7: 24的SK通用刀柄7：24指的是刀柄锥度为7：24，为单独的锥面定位，锥柄较长。

锥体表面同时要起两个重要作用，即刀柄相对于主轴的精确定位以及实现刀柄夹紧。

优点：不自锁，可以实现快速装卸刀具；制造刀柄只要将锥角加工到高精度即可保证连接的精度，所以刀柄成本相对较低。

缺点：在高速旋转时主轴前端锥孔会发生膨胀，膨胀量的大小随着旋转半径与转速的增大而增大，锥度连接刚度会降低，在拉杆拉力的作用下，刀柄的轴向位移也会发生改变。

每次换刀后刀柄的径向尺寸都会发生改变，存在着重复定位精度不稳定的问题。

锥度为7:24的通用刀柄通常有五种标准和规格：1. 国际标准 IS0 7388/1 （简称IV或IT）2. 日本标准 MAS BT（简称BT）3. 德国标准 DIN 2080型（简称NT或ST）4. 美国标准 ANSI/ASME（简称CAT）5. DIN 69871 型（简称JT、DIN、DAT或者DV）拉紧方式：NT型刀柄是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

通用性：1）目前国内使用最多的是DIN 69871型（即JT）和日本MAS BT 型两种刀柄；2）DIN 69871型的刀柄还可以安装在ANSI/ASME主轴锥孔的机床上；3）国际标准IS0 7388/1型的刀柄还可以安装在DIN 69871型、ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。

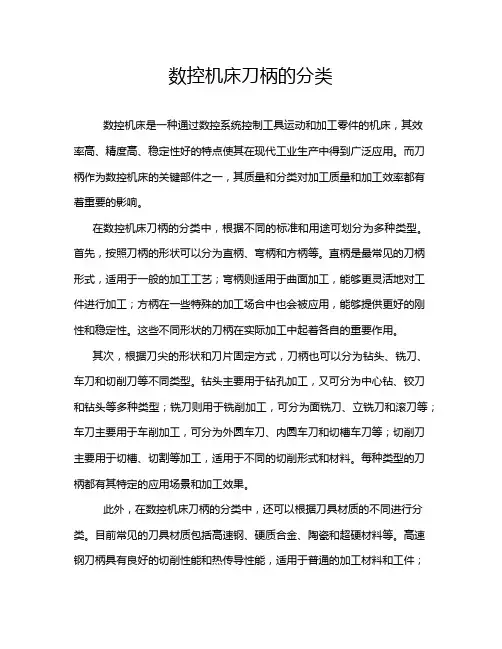

数控机床刀柄的分类数控机床是一种通过数控系统控制工具运动和加工零件的机床，其效率高、精度高、稳定性好的特点使其在现代工业生产中得到广泛应用。

而刀柄作为数控机床的关键部件之一，其质量和分类对加工质量和加工效率都有着重要的影响。

在数控机床刀柄的分类中，根据不同的标准和用途可划分为多种类型。

首先，按照刀柄的形状可以分为直柄、弯柄和方柄等。

直柄是最常见的刀柄形式，适用于一般的加工工艺；弯柄则适用于曲面加工，能够更灵活地对工件进行加工；方柄在一些特殊的加工场合中也会被应用，能够提供更好的刚性和稳定性。

这些不同形状的刀柄在实际加工中起着各自的重要作用。

其次，根据刀尖的形状和刀片固定方式，刀柄也可以分为钻头、铣刀、车刀和切削刀等不同类型。

钻头主要用于钻孔加工，又可分为中心钻、铰刀和钻头等多种类型；铣刀则用于铣削加工，可分为面铣刀、立铣刀和滚刀等；车刀主要用于车削加工，可分为外圆车刀、内圆车刀和切槽车刀等；切削刀主要用于切槽、切割等加工，适用于不同的切削形式和材料。

每种类型的刀柄都有其特定的应用场景和加工效果。

此外，在数控机床刀柄的分类中，还可以根据刀具材质的不同进行分类。

目前常见的刀具材质包括高速钢、硬质合金、陶瓷和超硬材料等。

高速钢刀柄具有良好的切削性能和热传导性能，适用于普通的加工材料和工件；硬质合金刀柄耐磨性好、寿命长，适用于加工硬质、高硬度的工件；陶瓷刀柄具有优异的耐磨性和热稳定性，适用于高速切削和加工难加工材料；超硬刀柄具有极高的硬度和耐磨性，适用于高硬度材料的加工。

选择适合材料和加工方式的刀柄材质能够提高加工效率和加工质量。

综上所述，数控机床刀柄的分类是根据刀柄的形状、刀具类型和材质等多个因素综合决定的。

在实际的数控加工生产中，正确选择和使用不同类型的刀柄对于提高加工质量、加工效率和延长刀具寿命都具有着重要的意义。

因此，对于数控机床刀柄的分类及其应用有着深入的研究和实践意义。

希望通过本文的介绍，能够对读者对数控机床刀柄分类有更深入的了解和认识，从而更好地应用于实际生产中。

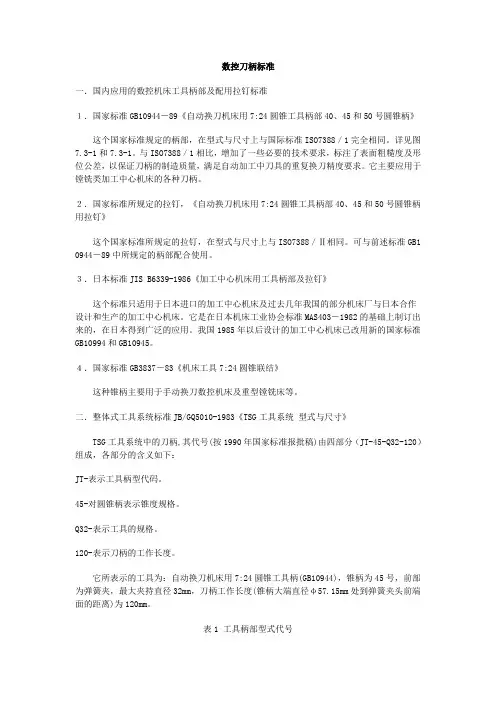

数控刀柄标准2007年06月22日星期五 11:36一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。

详见图7.3-1和7.3-1。

与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。

它主要应用于镗铣类加工中心机床的各种刀柄。

２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。

可与前述标准GB10944－89中所规定的柄部配合使用。

３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。

它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。

我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。

４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。

二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。

45-对圆锥柄表示锥度规格。

Q32-表示工具的规格。

120-表示刀柄的工作长度。

它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。

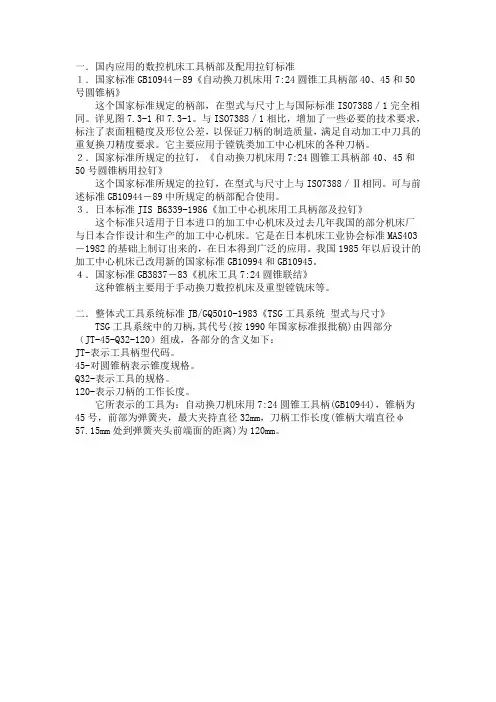

一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。

详见图7.3-1和7.3-1。

与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。

它主要应用于镗铣类加工中心机床的各种刀柄。

２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。

可与前述标准GB10944－89中所规定的柄部配合使用。

３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。

它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。

我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。

４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。

二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。

45-对圆锥柄表示锥度规格。

Q32-表示工具的规格。

120-表示刀柄的工作长度。

它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。

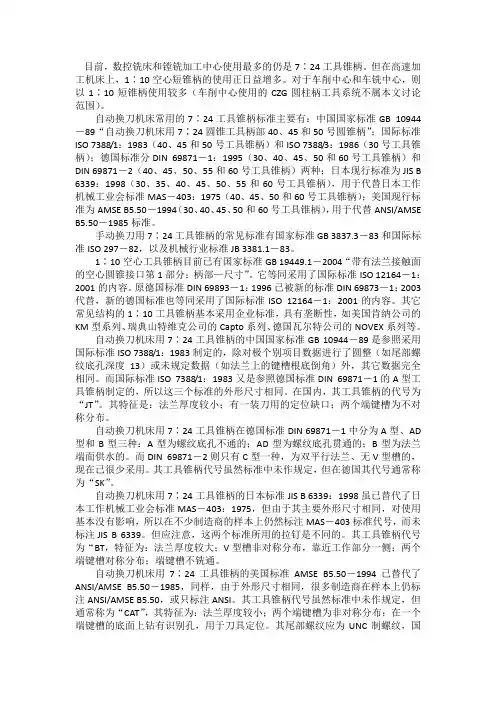

目前，数控铣床和镗铣加工中心使用最多的仍是7∶24工具锥柄。

但在高速加工机床上，1∶10空心短锥柄的使用正日益增多。

对于车削中心和车铣中心，则以1∶10短锥柄使用较多（车削中心使用的CZG圆柱柄工具系统不属本文讨论范围）。

自动换刀机床常用的7∶24工具锥柄标准主要有：中国国家标准GB 10944－89“自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄”；国际标准ISO 7388/1：1983（40、45和50号工具锥柄）和ISO 7388/3：1986（30号工具锥柄）；德国标准分DIN 69871－1：1995（30、40、45、50和60号工具锥柄）和DIN 69871－2（40、45、50、55和60号工具锥柄）两种；日本现行标准为JIS B 6339：1998（30、35、40、45、50、55和60号工具锥柄），用于代替日本工作机械工业会标准MAS－403：1975（40、45、50和60号工具锥柄）；美国现行标准为AMSE B5.50－1994（30、40、45、50和60号工具锥柄），用于代替ANSI/AMSE B5.50－1985标准。

手动换刀用7∶24工具锥柄的常见标准有国家标准GB 3837.3－83和国际标准ISO 297－82，以及机械行业标准JB 3381.1－83。

1∶10空心工具锥柄目前已有国家标准GB 19449.1－2004“带有法兰接触面的空心圆锥接口第1部分：柄部—尺寸”。

它等同采用了国际标准ISO 12164－1：2001的内容。

原德国标准DIN 69893－1：1996已被新的标准DIN 69873－1：2003代替，新的德国标准也等同采用了国际标准ISO 12164－1：2001的内容。

其它常见结构的1∶10工具锥柄基本采用企业标准，具有垄断性，如美国肯纳公司的KM型系列、瑞典山特维克公司的Capto系列、德国瓦尔特公司的NOVEX系列等。

自动换刀机床用7∶24工具锥柄的中国国家标准GB 10944－89是参照采用国际标准ISO 7388/1：1983制定的，除对极个别项目数据进行了圆整（如尾部螺纹底孔深度13）或未规定数据（如法兰上的键槽根底倒角）外，其它数据完全相同。

按照加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。

锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN69871（德国标准）、IS07388/1（国际标准）、MASBT（日本标准）以及ANSI/ASME（美国标准）。

NT型刀柄德国标准为DIN2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

目前国内使用最多的是DIN69871型（即JT）和MASBT型两种刀柄。

DIN69871型的刀柄可以安装在DIN69871型和ANSI/ASME主轴锥孔的机床上，IS07388/1型的刀柄可以安装在DIN69871型、IS07388/1和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS07388/1型的刀柄是最好的。

1:10的HSK真空刀柄HSK真空刀柄的德国标准是DIN69873，有六种标准和规格，即HSK-A、HSK-B、HSK-C、HSK-D、HSK-E和HSK-F，常用的有三种：HSK-A(带内冷自动换刀)、HSK-C(带内冷手动换刀)和HSK-E(带内冷自动换刀，高速型)。

HSK工具系统是一种新型的高速短锥型刀柄，其接口采用锥面和端面同时定位的方式，刀柄为中空，锥体长度较短，锥度为1/10，有利于实现换刀轻型化和高速化。

由于采用空心锥体和端面定位，补偿了高速加工时主轴孔与刀柄的径向变形差异，并完全消除了轴向定位误差，使高速、高精度加工成为可能。

这种刀柄在高速加工中心上应用越来越普遍。

HSK作为一个高性能的安全的刀柄已得到了应用，其结构参数将很快成为国际标准。

锥柄的种类:它取决于刀柄与机床连接的方式。

刀柄与机床主轴的连接方式的选择主要考虑换刀的方式(自动还是手动)，夹紧力的大小(锥度的大小，夹固力的来源)以及转速等。

最常用的有两种，即锥度为7:24的陡锥柄SK(BT/CAT)和1:10空心圆锥柄HSK。

数控刀柄标准本文有爱数控 提供一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。

详见图7.3-1和7.3-1。

与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。

它主要应用于镗铣类加工中心机床的各种刀柄。

２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。

可与前述标准GB10944－89中所规定的柄部配合使用。

３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。

它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。

我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。

４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。

二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。

45-对圆锥柄表示锥度规格。

Q32-表示工具的规格。

120-表示刀柄的工作长度。

它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。

数控机床的刀柄选择与使用要点刀柄是数控机床上非常重要的配件之一，它直接影响到机床的加工效率和加工质量。

正确选择和使用刀柄对于实现高效加工具有重要意义。

本文将介绍数控机床刀柄的选择和使用要点，供读者参考。

首先，在选择刀柄时应考虑以下几个要点。

刀柄材质：刀柄的材质应根据加工材料的种类和切削性能来选择。

常用的材料有硬质合金、高速钢等。

硬质合金刀柄具有耐磨性好、强度高等特点，适用于加工难加工材料和大批量生产；高速钢刀柄则适用于加工薄壁零件和散热要求高的情况。

刀柄接口：刀柄接口分为直柄和刀杆两种形式。

直柄简单易用，适合加工小批量产品；而刀杆则适合大批量生产，可以提高加工效率。

刀柄长度：刀柄的长度应根据具体的加工情况来选择。

一般来说，加工较深孔或需要进行倒角的工件，应选择较长的刀柄；而加工薄壁零件则需要选择较短的刀柄。

刀柄形状：刀柄的形状应根据加工工件的轮廓和不同切削操作来选择。

常见的刀柄形状有直柄、插削刀柄、铣刀柄等。

直柄适用于钻孔、扩孔和镗孔等操作；插削刀柄适用于斜面、槽面等面铣削；铣刀柄适用于铣削面。

其次，在使用刀柄时还需注意以下要点。

刀柄的安装：刀柄的安装应遵循机床的使用说明书和刀具的生产厂家提供的指导。

安装前需检查刀柄与夹头的匹配度，确认无松动或损坏，以免造成事故或工件加工不合格。

刀柄的保养：刀柄在使用过程中需定期进行保养和清洁。

保持刀柄表面的清洁并定期涂抹润滑油，以减少磨损和延长使用寿命。

同时，应定期检查刀柄是否出现裂纹或变形，如有异常应及时更换。

刀柄的刀具安装：刀柄与刀具的安装应牢固可靠，避免出现刀具脱落或垂直度偏差过大的情况。

在安装过程中应确保刀具与工件的角度、位置和切削深度等参数符合要求。

刀柄的切削参数：刀柄在使用过程中需要根据具体加工工件选择合适的切削参数，如切削速度和进给速度。

选择合适的切削参数有助于提高加工效率和加工质量。

刀柄的修磨和更换：刀柄在经过一段时间的使用后，可能会出现磨损或损坏的情况。

加工中心刀‎柄的标准7:24的刀柄‎有：JT 系列刀柄（ISO、德国DIN‎标准、中国GB标‎准）BT 系列刀柄（日本MAS‎标准）JT-WA系列刀‎柄（德国VDI‎标准）JT-U系列刀柄‎（美国ANS‎I标准）CAT系列‎刀柄（美国ANS‎I标准-卡特彼勒）ST 系列刀柄（中国GB标‎准）SK 系列刀柄（德国DIN‎标准）分类：加工中心的‎主轴锥孔通‎常分为两大‎类，即锥度为7‎:24的通用‎系统和1:10的HS‎K真空系统‎。

一、锥度为7:24的通用‎刀柄通常有‎五种标准和‎规格:NT（传统型）简称NT或ST‎）DIN 69871‎（德国标准）（简称JT、DIN、DAT或D‎V）IS0 7388/1 （国际标准）（简称IV或IT‎）MAS BT（日本标准）（简称BT）ANSI/ASME（美国标准）（简称CAT）★NT型刀柄‎德国标准为‎D IN 2080，是在传统型‎机床上通过‎拉杆将刀柄‎拉紧，国内也称为‎S T；其它四种刀‎柄均是在加‎工中心上通‎过刀柄尾部‎的拉钉将刀‎柄拉紧。

目前国内使‎用最多的是‎D IN 69871‎型（即JT）和MAS BT 型两种刀柄‎。

DIN 69871‎型的刀柄可‎以安装在D‎I N 69871‎型和ANS‎I/ASME主‎轴锥孔的机‎床上，IS0 7388/1型的刀柄‎可以安装在‎D IN 69871‎型、IS0 7388/1 和ANSI‎/ASME主‎轴锥孔的机‎床上，所以就通用‎性而言，IS0 7388/1型的刀柄‎是最好的。

★拉钉有三个‎关键参数：θ角、长度l以及‎螺纹G关于刀柄拉‎钉的θ角有‎如下几种情‎况：1、MAS BT（日本标准）刀柄拉钉θ‎角有45°、60°和90°之分，常用的是4‎5°和60°的；2、DIN 69871‎刀柄拉钉（通常称为D‎I N 69872‎－40/50）θ角只有7‎5°一种；3、IS0 7388/1刀柄拉钉‎（通常称为I‎S0 7388/2－40/50）θ角有45‎°和75°之分；4、ANSI/ASME（美国标准）刀柄拉钉θ‎角有45°、60°和90°之分。

加工中心刀柄的分类1楼加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。

一.7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。

NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。

DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上， IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。

（1）DIN 2080型（简称 NT或ST）DIN 2080是德国标准，即国际标准ISO 2583 ，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。

（2） DIN 69871 型（简称JT、 DIN、DAT或DV）DIN 69871 型分两种，即DIN 69871 A/AD型和 DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。

（3） ISO 7388/1 型（简称 IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。

（4） MAS BT 型（简称 BT）BT型是日本标准，安装尺寸与 DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。

数控磨床刀柄体系的挑选东西体系的挑选是数控磨床装备中的重要内容之一，因为东西体系不只影响数控磨床的出产功率，并且直接影响零件的加工质量。

依据数控磨床(或加工中间)的功用与数控加工工艺的特色优化刀具与刀柄体系，能够获得事半功倍的作用。

1、数控磨床常用刀柄的分类与一般加工办法比较，数控加工对刀具的刚度、精度、耐用度及动平衡功用等方面需求更为严厉。

刀具的挑选要注重工件的布局与工艺性剖析，联系数控磨床的加工才能、工件材料及工序内容等要素归纳思考。

数控加工常用刀柄首要分为钻孔刀具刀柄、镗孔刀具刀柄、铣刀类刀柄、螺纹刀具刀柄和直柄刀具类刀柄(立铣刀刀柄和绷簧夹头刀柄)。

2、数控磨床常用刀柄的挑选1) 刀柄布局方式数控磨床刀具刀柄的布局方式分为整体式与模块式两种。

整体式刀柄其装夹刀具的作业有些与它在磨床上设备定位用的柄部是一体的。

这种刀柄对磨床与零件的改换习惯才能较差。

为习惯零件与磨床的改换，用户有必要储藏各种标准的刀柄，因而刀柄的运用率较低。

模块式刀具体系是一种较领先的刀具体系，其每把刀柄都可经过各种系列化的模块组装而成。

对准不一样的加工零件和运用磨床，采纳不一样的组装方案，可获得多种刀柄系列，然后进步刀柄的习惯才能和运用率。

数控刀柄布局方式的挑选应统筹技能领先与经济合理：①对一些长时刻重复运用、不需要组装的简略刀具以装备整体式刀柄为宜，使东西刚性好，价钱便宜(如加工零件外概括用的立铣刀刀柄、绷簧夹头刀柄及钻夹头刀柄等)；②在加工孔径、孔深常常改变的多种类、小批量零件时，宜选用模块式刀柄，以替代很多整体式镗刀柄，下降加工成本；③对数控磨床较多尤其是磨床主轴端部、换刀机械手各不相一起，宜选用模块式刀柄。

因为各磨床所用的中间模块(接杆)和作业模块(装刀模块)都可通用，可大大削减设备出资，进步东西运用率。

2) 刀柄标准数控刀具刀柄大都选用7：24圆锥东西刀柄，并选用相应型式的拉钉拉紧布局与磨床主轴相合作。

刀柄有各种标准，常用的有40号、45号和50号。

4、刀柄系统
数控铣床（加工中心）用刀柄系统有三部分组成，即刀柄、拉钉和夹头（或中间模块）。

①数控铣刀通过刀柄与数控铣床（加工中心）主轴连接，其强度、刚性、耐磨性、制造精度以及夹紧力等
对加工有直接的影响。

加工中心常用刀柄类型及其使用场合
5、拉钉
加工中心拉钉（图1-1）的尺寸也已标准化，ISO或GB规定了A型和B型两种形式的拉钉，其中A型拉钉用于不带钢球的拉紧装置，而B型拉钉用于带钢球的拉紧装置。

刀柄及拉钉的具体尺寸可查阅有关标准的规定。

6、弹簧夹头及中间模块
弹簧夹头有两种，即ER弹簧夹头（图1-2a）和KM弹簧夹头（图1-2b）。

其中ER弹簧夹头的夹紧力较小，适用于切削力较小的场合；KM弹簧夹头的夹紧力较大，适用于强力铣削。

a) b)
图1-1 拉钉图1-2 弹簧夹头
a）ER弹簧夹头b）KM弹簧夹头
中间模块（图1-3）是刀柄和道具之间的中间联接装置，通过中间模块的使用，提高了刀柄的通用性能。

例如，镗刀、丝锥与刀柄的联接就经常使用中间模块。

a）b）c）
图1-3 中间模块
a）精镗刀中间模块b）攻螺纹夹套c）钻夹头接柄。

三、1.数控刀具刀柄的类型概述：加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。

一）、7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格：1、NT（传统型）NT型刀柄德国标准为DIN 2080（简称 NT或ST），即国际标准ISO 2583 ，是在传统型机床上通过拉杆将刀柄拉紧而不能用机床的机械手装刀。

后面其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

2、DIN 69871（德国标准）DIN 型刀柄德国标准为DIN 69871 （简称JT、 DIN、DAT或DV），DIN 69871 型分两种，即DIN 69871 A/AD型和 DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。

3、IS0 7388/1 （国际标准）ISO国际标准ISO 7388/1 型（简称 IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。

4、MAS BT（日本标准）MAS BT日本标准型（简称 BT）BT型是日本标准，安装尺寸与 DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。

BT型刀柄的对称性结构使它比其它三种刀柄的高速稳定性要好。

5、ANSI/ASME（美国标准）ANSI B5.50美国标准型（简称 CAT），安装尺寸与 DIN 69871、IS0 7388/1 类似，但由于少一个楔缺口，所以ANSI B5.50型刀柄不能安装在DIN69871和IS0 7388/1机床上，但 DIN 69871和IS0 7388/1 刀柄可以安装在ANSI B5.50型机床上。
