利用牙的啮合、棘轮-棘爪的啮合或滚柱、楔块的楔紧作用单向传递运动或扭矩的离合器.楔块超越离合器用异形楔块代替滚柱作为楔紧件,是用楔块和内、外滚道组成摩擦副的一种离合器.当内环、外环与楔块间无相对运动,转向相同,转速相等黑暗,才能传递转矩,否则均为相对滑动,这种不传速转矩的滑动状态称为超越.楔块超越离合器主要有基本型、无内环型和带轴承型.其连接形式分为键连接、齿轮连接、带轮连接、链轮连接、螺栓连接等.滚柱式超越离合器根其内轭（星轮）位置不同分为外星轮为外星轮和内星轮两种,所谓轭是指圆柱与圆柱孔的共轭面,而星轮是具有容纳滚柱的凹槽的零件.为了便于加工和保证加工精度,内星轮式的被广泛采用.按星轮工作面的形状不同,又可分为平面型、对数螺旋面型和偏心圆柱面型等三种.。
【MZ系列单向轴承】单向超越离合器MZ15 单向超越离合器MZ17 单向超越离合器MZ20单向超越离合器MZ30-22 单向超越离合器MZ30-35 单向超越离合器MZ30单向超越离合器MZ35 单向超越离合器MZ45-40 单向超越离合器MZ45—40单向超越离合器MZ60-50 单向超越离合器MZ60 单向超越离合器MZ70—65单向超越离合器MZ70【MZ-G单向轴承】单向超越离合器MZ15G 单向超越离合器MZ17G 单向超越离合器MZ20G单向超越离合器MZ30G—22 单向超越离合器MZ30G-25 单向超越离合器MZ30G 单向超越离合器MZ35G 单向超越离合器MZ45G—40 单向超越离合器MZ45G单向超越离合器MZ60G—50 单向超越离合器MZ60G-55 单向超越离合器MZ60G 单向超越离合器MZ70G-65 单向超越离合器MZ70G【200系列凸轮离合器】凸轮离合器B203 凸轮离合器B204 凸轮离合器B205 凸轮离合器B206凸轮离合器B207 凸轮离合器B208 凸轮离合器B209 凸轮离合器B210凸轮离合器B211 凸轮离合器B212 凸轮离合器B213 凸轮离合器B214【单向离合器】单向轴承CSK12P 单向轴承CSK15P 单向轴承CSK17P 单向轴承CSK20P单向轴承CSK25P 单向轴承CSK30P 单向轴承CSK35P 单向轴承CSK40P单向轴承CSK15PP 单向轴承CSK17PP 单向轴承CSK20PP 单向轴承单向轴承CSK30PP 单向轴承CSK35PP 单向轴承CSK40PP单向轴承CSK12P-2RS 单向轴承CSK15P-2RS 单向轴承CSK17P-2RS单向轴承CSK20P—2RS 单向轴承CSK25P-2RS 单向轴承CSK30P-2RS单向轴承CSK35P-2RS 单向轴承CSK40P-2RS【BB系列凸轮离合器】凸轮离合器BB15 凸轮离合器BB17 凸轮离合器BB20 凸轮离合器BB25凸轮离合器BB30 凸轮离合器BB35 凸轮离合器BB40凸轮离合器BB15—1K—K 凸轮离合器BB15-2K—K 凸轮离合器BB17-1K-K凸轮离合器BB17—2K-K 凸轮离合器BB20—1K-K 凸轮离合器BB20—2K—K凸轮离合器BB25—1K-K 凸轮离合器BB25-2K—K 凸轮离合器BB30-1K—K凸轮离合器BB30-2K-K 凸轮离合器BB35—1K-K 凸轮离合器BB35-2K—K凸轮离合器BB40-1K-K 凸轮离合器BB40—2K-K凸轮离合器BB15—2GD 凸轮离合器BB17-2GD 凸轮离合器BB20—2GD凸轮离合器BB25-2GD BB30-2GD 凸轮离合器BB35-2GD 凸轮离合器BB40-2GD【GFK单向离合器轴承】单向离合器GFK20 单向离合器GFK25 单向离合器GFK30 单向离合器GFK35单向离合器GFK40 单向离合器GFK45 单向离合器GFK50【BWC。

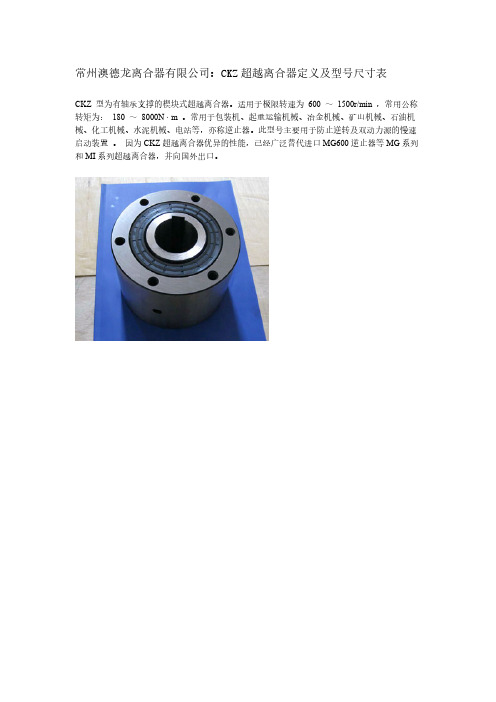

常州澳德龙离合器有限公司：CKA超越离合器，CKB超越离合器，CKD 超越离合器,CGD超越离合器、CKZ超越离合器一、CKA 型为基本型楔块超越离合器，使用时可根据需要安装轴承以承受轴向与径向负载。
单向自锁可靠，反向解脱轻便。
适用于极限转速为：800-2500r/min ，公称转矩为：31.5-4500N·m。
常用于包装机械、印刷机械、食品机械、医疗机械、纺织机械、各种机床和减速机等机械传动。
二、CKB型超越离合器主要用于较高超越极限转速(800～2500r/min)、传递中等转矩（30N.m～4000N.m），其特点单向自锁可靠，反向解脱轻便。
多用于包装机械、印刷机械、食品机械、农业机械、医疗机械和各种斗式提升机、皮带运输机、纺织机的机械传动中。
三、CKD型超越离合器为无轴承支撑外环两端面带键槽的契块式超越离合器。
使用时需配备轴承安装，以承受轴向和径向负载，径向尺寸与标准轴承尺寸形同。
内环与轴用键连接，外环两端面有止动槽用于固定外环与机架以传递转矩。
适用于极限转速为500-1500r/min，常用于包装，印刷，食品，纺织，轻工等机械上。
四、CGD 型超越离合器为无轴承支撑，外环两端面带键槽的滚柱式超越离合器。
使用时需配轴承以防止轴向与径向负载。
内环与轴用键连接，外环两侧的端面有止动槽用于固定外环与机架以传递转矩。
常用于包装、印刷、食品、纺织、轻工等机械上。
五、CKZ 型为有轴承支撑的楔块式超越离合器。
适用于极限转速为600 ～1500r/min ，常用公称转矩为：180 ～8000N · m 。
常用于包装机、起重运输机械、冶金机械、矿山机械、石油机械、化工机械、水泥机械、电站等，亦称逆止器。
此型号主要用于防止逆转及双动力源的慢速启动装置。
因为CKZ超越离合器优异的性能，已经广泛替代进口MG600逆止器等MG系列和MI系列超越离合器，并向国外出口。
关于超越离合器的原理介绍超越离合器分为单向和双向两种双向楔块超越离合器，它一端轴孔接主动轴，另一端轴孔接从动轴，当外环不动，主动轴顺时针或逆时针转动时，从动轴也同步转动，而当从动轴受外力矩的作用时，顺时针和逆时针都不能转动。
常与滚珠丝杠副或其它部件配套，作为防止逆转机构，也可以单独使用作为精确定位，传递力矩或切断力矩的传递。
北京机械工业学院朱春梅北京新兴超越科技开发公司孔庆堂孔炜朱自成[摘要]本文介绍了楔块超越离合器国内外发展的概况，阐述楔块超越离合器的特点、结构形式及其适用范围。
关键词楔块超越离合器特点1、楔块超越离合器的发展及其应超越离合器是机械传动的基础件之一。
它是用主、从动部件的速度变化或旋转方向的变换，具有自行离合功能的一种离合器，用途广泛。
滚柱式超越离合器历史悠久，据文献报道于1878年以“换向电动机”为题载入德国DRP2804.47h5专利中，用在换向机构上。
随后的近百年，滚柱超越离合器不断的发展和完善，结构型式增多，应用也较普遍。
楔块超越离合器是继滚柱超越离合器之后开发的一种新型离合器。
自问世以来，以承载能力大，自锁可靠，反向解脱轻便，结构紧凑，操作方便，在机械传动中得到广泛的应用。
首先美国在汽车和飞机上得到发展和推广应用。
例如美国在波音707飞机和F4-C轰炸机及M102-105轻型榴弹炮上采用。
在日本、德国也已广泛应用。
近年来，随着新产品开发和引进产品配套国产化的需要，楔块超越离合器得以迅速的发展，从结构、性能和可靠性等日趋完善，而且离合器的型式、规格更加齐全，产品质量逐渐提高。
北京新兴超越科技开发公司生产的CK系列楔块超越离合器不但能满足国内科研和生产的需求。
而且替代了引进日本、美国、意大利等国家瓦楞纸生产线和无氧铜生产线上的超越离合器，使用效果良好。
目前还有出口，具有很好的发展潜力和开发前景。
楔块超越离合器常与滚珠丝杆副或其他部件配套，作为防止逆转机构，也可以单独使用，作为主动轴和从动轴之间的精确定位，传递转矩或切断转矩，具有自行离合功能的一种离合器。
重载凸轮分割器的技术参数一、引言凸轮分割器是一种工业机械设备，用于在自动化生产线上准确地将工件分割成制定的形状。
凸轮分割器中的凸轮是核心部件，用于驱动剪刀实现分割功能。
重载凸轮分割器是一种能够承受更大负荷并延长使用寿命的设备。
本文将介绍重载凸轮分割器的技术参数。
重载凸轮分割器是基于凸轮原理设计的，主要由凸轮、驱动轴、剪刀和切割平台组成。
凸轮是由高强度合金材料加工而成，可以承受更大的负荷并延长使用寿命。
在工作时，电动机带动驱动轴带动凸轮旋转，凸轮的几何形状可以控制剪刀的运动轨迹和速度，从而实现工件的分割。
切割平台上的工件经过准备加工后，被紧紧夹在剪刀上，随着凸轮的旋转剪刀向下移动，工件被分割出预定的形状。
1. 功率：重载凸轮分割器的功率范围一般为5KW-100KW，以驱动轴承受更大的负荷。
2. 凸轮直径：重载凸轮分割器的凸轮直径一般为300mm-1000mm，具有更大的转矩和更好的稳定性。
3. 剪刀有效行程：重载凸轮分割器的剪刀有效行程通常在150mm-350mm之间，可以适应不同尺寸的工件。
4. 最大压力：重载凸轮分割器的最大压力一般为200KN-1000KN之间，可以处理不同材料和工件的分割。
5. 可定制化：重载凸轮分割器可以根据客户需求进行定制，实现不同规格、形状和尺寸的工件分割。
四、结论重载凸轮分割器是一种重要的自动化加工设备，具有高效、准确、稳定和可定制化的特点。
重载凸轮分割器的技术参数包括功率、凸轮直径、剪刀有效行程、最大压力和可定制化等，可以根据客户需求进行定制。
通过使用重载凸轮分割器，可以提高生产效率和质量，并减少人力成本。
五、重载凸轮分割器的应用领域重载凸轮分割器广泛应用于各种工业自动化生产线，包括轻工、纺织、包装、印刷、制药、汽车、航空等领域。
它可以分割各类材料，如纸张、布料、皮革、泡沫塑料、塑料薄膜、金属片材等，可以满足不同行业和客户的需求。
重载凸轮分割器还可以进行一些高级操作，如角度分割、组合分割、多步分割等。
MZ 系列 重载楔块式凸轮超越离合器
（ MZ SERIES CAM CLUTCHES）
1.内圈
2.卡圈
3.外圈
4.凸轮
5.弹簧
6.挡板
7.轴承
安装尺寸及产品性能：
超越 速度
轴径 Stock Bore
Size 型号 Model 扭距
N.M
内圈 外圈
最高 分度 速度 轴径 键槽 Keyway
A B C D E(m6 F G H-M 牙孔 S
重量 kg
MZ15 186 1800 900 150 15 5×2.36268605847 25 5.5 6×M5×P0.8101.4 MZ17 215 1700 800 150 17 5×2.36675646452 28 6.3 6×M5×P0.8101.8 MZ20 323 1600 700
150
20 6×2.86780656855 30 7.6 6×M6×P1.0122.0
MZ30-22
22
6×2.8
MZ30-25 25
8×3.3MZ30 735 1500 500 150 30 10×3.3
821008088
75 45 8.9 6×M8×P1.25163.7 MZ35 1080 1400 300 150 35 10×3.387110859580 50 8.7 6×M8×P1.25164.8 MZ45-40 40 12×3.3MZ45 1620 1400 300 150
45 14×3.89212590110
95 60 8.4 8×M8×P1.25166.2
MZ60-50
50 14×3.8
MZ60-55 55 16×4.3MZ60 2710 1200 250 150
60 18×4.4
10215510014012580 9.1 8×M8×P1.251610.2 MZ70-65 65 18×4.4MZ70
3040 1100 250 150
70
4.9
10517510314514595 8.6 8×M8×P1.251613.2
安装和使用
MZ系列重载楔块凸轮离合器，两端配有防尘轴承，內部已经注入特殊的润滑脂，使用时不需要润滑。
与皮带轮、齿轮或链轮配合时，將离合器插入皮带轮、齿轮或链轮的 孔（具有JIS標准f6级公差）並將螺栓（高抗拉强度）旋入离合器端面的牙孔內来紧固。
外部载荷要使用其他的装置来支撑，不能直接作用在凸轮离合器上。
离合器与轴的联结仅能使用平键，请勿使用锥形键。
当將离合器安装到轴上时，应將推力作用於离合器的內圈，请勿作用於外圈。
此系列凸轮离合器的工作环境温度：-5℃至40℃。
