汽车双片摩擦片离合器设计(doc 29页)

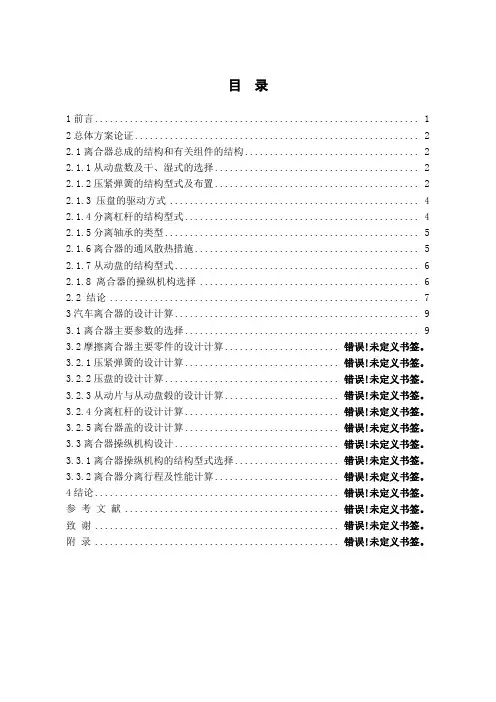

目录1前言 (1)2总体方案论证 (2)2.1离合器总成的结构和有关组件的结构 (2)2.1.1从动盘数及干、湿式的选择 (2)2.1.2压紧弹簧的结构型式及布置 (2)2.1.3 压盘的驱动方式 (4)2.1.4分离杠杆的结构型式 (4)2.1.5分离轴承的类型 (5)2.1.6离合器的通风散热措施 (5)2.1.7从动盘的结构型式 (6)2.1.8 离合器的操纵机构选择 (6)2.2 结论 (7)3汽车离合器的设计计算 (9)3.1离合器主要参数的选择 (9)3.2摩擦离合器主要零件的设计计算....................... 错误!未定义书签。

3.2.1压紧弹簧的设计计算............................... 错误!未定义书签。

3.2.2压盘的设计计算................................... 错误!未定义书签。

3.2.3从动片与从动盘毂的设计计算....................... 错误!未定义书签。

3.2.4分离杠杆的设计计算............................... 错误!未定义书签。

3.2.5离台器盖的设计计算............................... 错误!未定义书签。

3.3离合器操纵机构设计................................. 错误!未定义书签。

3.3.1离合器操纵机构的结构型式选择..................... 错误!未定义书签。

3.3.2离合器分离行程及性能计算......................... 错误!未定义书签。

4结论................................................. 错误!未定义书签。

参考文献 ........................................... 错误!未定义书签。

《汽车离合器设计》教学详案西南科技大学城市学院徐学林一、教学目标：1、了解汽车离合器工作过程。

2、了解汽车离合器的结构和功能。

3、掌握离合器中摩擦片力学模型的建立方法。

4、掌握离合器中摩擦片的设计计算方法。

5、了解摩擦片中平均半径公式的推导意义。

二、教学重点：1、摩擦片的力学模型分析。

2、根据发动机参数计算摩擦片外径的值。

三、教学难点:离合器摩擦片力学模型建立及外径计算公式推导。

四、课前准备：汽车离合器工作原理视频、汽车离合器实体照片、PPT课件。

五、教学方法：以视频为引导，从离合器结构功能到摩擦片的力学模型建立层层深入到摩擦片外径尺寸的设计计算。

六、教学过程：揭题导入师：我们今天讲解汽车离合器中的摩擦片设计，相信很多同学已经有了驾驶汽车的经验，我想知道在坐的各位有谁知道汽车离合器是怎么工作的吗？学生：…..师：对学生的回答做点评，然后播放《汽车离合器工作原理》视频，并在其中关键的离合结合工作部分暂停作提示：请大家注意此时的状态。

视频播放完后（视频4分钟左右），提问师：看了刚才的视频，大家对汽车离合器的工作过程有没有一个大概的印象？学生：……师：不了解没有关系，我们会在接下来的时间详细讲解离合器的工作过程。

板书：汽车离合器设计一、汽车离合器功能：切断和接通发动机转矩的传递。

师：汽车发动机输出的是转矩，我们大家通常听到的是汽车功率概念，在这里要说明一下，汽车转矩和功率是可以相互转换的。

转矩是在汽车零部件设计中会经常用到的汽车性能参数，特别涉及一些零部件的强度计算校核时都会用到转矩。

板书：二、离合器的组成师：（打开课件P4）大家看到的这是一个单盘离合器结构图，从图中我们可以看到离合器由四部分组成：（1）主动部分（发动机飞轮、离合器盖和压盘等）；（2）从动部分（从动盘）在这里要说明一下：对于只有一个从动盘的离合器称为单盘离合器，有两个从动盘的离合器称为双盘离合器，有三个从动盘以上的离合器称为多盘离合器，现在市场上常见的是双盘离合器；（3）压紧机构（压紧弹簧）；（4）操纵机构（分离叉、分离轴承、离合器踏板及传动部件等）。

第1章绪论1.1选题旳目旳本次设计，我力争把离合器设计系统化，为离合器设计者提供一定旳参照价值。

抛弃老式旳推式膜片弹簧离合器，设计新式旳拉式膜片弹簧离合器是本次设计旳重要特点。

1.2离合器发展历史近年来各国政府都从资金、技术方面大力发展汽车工业，使其发展速度明显比其他工业要快旳多，因此汽车工业迅速成为一种国家工业发展水平旳标志。

对于内燃机汽车来说，离合器在机械传动系中作为一种独立旳总成而存在，它是汽车传动系中直接与发动机相连接听总成。

目前，多种汽车广泛采用旳摩擦式离合器重要依托主、从动部分之间旳摩擦来传递动力且能分离旳装置。

在初期研发旳离合器中，锥形离合器最为成功。

现今所用旳盘片式离合器旳先驱是多片盘式离合器，它是直到1925年后来才出现旳。

20世纪23年代末，直到进入30年代时，只有工程车辆、赛车和大功率旳轿车上才采用多片离合器。

数年旳实践经验和技术上旳改善使人们逐渐趋向于首选单片干式离合器[1]。

近来，人们对离合器旳规定越来越高，老式旳推式膜片弹簧离合器构造正逐渐地向拉式膜片弹簧离合器构造发展，老式旳操纵形式旳操纵形式正向自动操纵旳形式发展。

因此，提高离合器旳可靠性和延长其使用寿命，适应发动机旳高转速，增长离合器传递转矩旳能力和简化操纵，已成为离合器旳发展趋势。

伴随汽车发动机转速、功率不停提高和汽车电子技术旳高速发展，人们对离合器旳规定越来越高。

从提高离合器工作性能旳角度出发，老式旳推式膜片弹簧离合器构造正逐渐地向拉式膜片弹簧离合器构造发展，老式旳操纵形式正向自动操纵旳形式发展。

因此，提高离合器旳可靠性和延长其使用寿命，适应发动机旳高转速，增长离合器传递转矩旳能力和简化操纵，已成为离合器旳发展趋势。

伴随计算机旳发展，设计工作已从手工转向电脑，包括计算、性能演示、计算机绘图、制成后旳故障记录等等。

1.3离合器概述按动力传递次序来说，离合器应是传动系中旳第一种总成。

顾名思义，离合器是“离”与“合”矛盾旳统一体。

《汽车设计》课程设计题目:汽车膜片弹簧离合器设计专业：车辆工程班级：学号：姓名：所属组别：第三组目录一、绪论 (1)二、离合器的结构方案分析 (2)2.1 离合器的主要结构 (2)2.2 离合器的工作原理 (3)三、课程设计内容及步骤 (4)3.1离合器主要参数的确定 (4)3.1.1根据已知参数，确定离合器形式。

(5)3.1.2确定离合器主要参数： (7)3.2扭转减震器的设计 (11)3.2.1扭转减震器选型 (11)3.2.2扭转减震器主要参数确定 (11)3.2.3减震弹簧尺寸确定 (12)3.3膜片弹簧的设计 (15)3.3.1膜片弹簧的基本性质 (15)3.3.2 膜片弹簧基本参数选择1 H/h的选择 (17)3.3.3膜片弹簧优化设计 (18)3.3.4 膜片弹簧的工作点位置确定及强度校核 (20)四、心得体会 (23)五、参考资料 (24)一、绪论汽车诞生之前马车是人类最好的陆上交通工具。

1770年法国人呢古拉斯古诺将蒸汽机装在板车上，制造出第一辆蒸汽板车，这是世界上第一辆利用机器为动力的车辆。

1769年，瑞士军官普兰捷尔也造出一辆以蒸汽机为动力的自由行驶的板车，于是又人将普兰捷尔也认定为汽车的始祖之一。

1860年，法国人艾迪勒努瓦发明了一种内部燃烧的汽油发动机，1885年德国工程师卡尔奔驰在曼海姆制成一部装有0.85马力汽油机的三轮车。

德国另一位工程师戈特利布戴姆勒也同时造出了一辆用1.1马力汽油机作动力的三轮车。

他们两被公认为以内燃机为动力的现代汽车的发明者，1886年1月29日也被公认为汽车的诞生日。

汽车从无到有并迅猛发展。

从20世纪初到20世纪50年代，汽车产量大幅增加，汽车技术也有很大进步，相继出现了高速汽油机、柴油机：弧齿锥齿轮和准双面锥齿轮传动、带同步器的齿轮变速器、化油器、差速器、摩擦片式离合器、等速万向节、液压减震器、石棉制动片、充气式橡胶轮胎等。

20世纪50年代到70年代，汽车的主要技术是高速、方便、舒适、流线型车身、前轮独立悬架、液力自动变速器、动力转向、全轮驱动、低压轮胎、子午线轮胎都相继出现。

毕业论文课题名称汽车摩擦片的工艺设计系/专业班级学号学生姓名指导教师：2012 年 5 月20 日摘要摩擦片是用于诸多运动机械和装备中起传动、制动、减速、转向、驻车等作用的功能配件。

按功能及安装的部位主要分为制动器衬片和离合器面片。

摩擦材料在汽车工业中属于关键的安全件，汽车的启动、制动和驻车都离不开摩擦材料，摩擦材料的好坏、优劣直接关系着人民的生命财产安全，其功能地位不言而喻。

本文从影响摩擦力及摩擦片的性能方面出发,主要研究内容包括以下几个方面;(1)摩擦片的工作原理（2）摩擦片的生产流程（3）摩擦片参数的设定（4）全自动钻床的优越性及PLC控制系统的设计关键词：摩擦力，安全，工艺设计AbstractFriction plate is used in many sports machinery and equipment and equipment from the transmission ,brake,steering,parking,function fitting.According to the function and the installation part mainly divides into the brake lining and clutch facing .Friction material in automobile industry is the key of safety parts ,auto starting ,braking and parking are inseparable from the the friction material ,friction material is good or bad ,is directly related to people's life and property safety,the functional status of self-evident.This article from the impact of friction and friction performance aspect ,the main research contents include the following aspects:(1)the principle of friction plate(2)friction film production process(3)friction parameter setting(4)the superiority of automatic drilling machine and the design of PLC control systemKey words :friction, safely, process design目录摘要 (2)第1章绪论 (5)1.1概述 (5)1.2我国摩擦片的发展状况及发展前景 (5)第2章摩擦片的工作原理 (6)第3章摩擦片的生产流程 (7)3.2并线 (8)3.3缠绕 (8)3.4热压 (9)3.5硬化 (9)3.6平面磨 (10)3.7外沿磨 (10)3.8钻孔 (10)3.9精磨 (12)3.10盖章 (12)3.11浸渍 (13)3.12烘干 (13)3.13打包 (13)3.14摩擦片参数的设定 (14)第4章全自动钻床PLC系统设计 (16)4.1 引言 (16)4.2全自动气动钻床机构设计 (16)4.3气动系统设计 (17)4.4 PLC控制系统设计 (18)第5章全自动钻床操作 (23)5.1模具更换流程 (23)5.2钻床生产过程中常见问题及处理 (25)5.3实习过程中发现的问题及合理化建义 (26)第6章总结 (27)谢辞 (28)参考文献第1章绪论1.1概述自世界上出现动力机械和机动车辆后，在其传动和制动机构中就使。

GDGM-QR-03-077-B/1毕业综合实践报告题目：离合器毕业设计论文系别：汽车电子技术班级：13汽电1班学生姓名：陈政宇学号：1322134指导老师：郇瑞铁完成日期：2016.05.05汽车离合器毕业设计论文摘要本设计主要分析了膜片弹簧离合器，对膜片弹簧离合器进行了分类，阐述了膜片弹簧离合器的原理和组成，及其特性。

通过详细的推导过程积累了大量的数据，并成功的绘制出了膜片弹簧离合器的成品图。

叙述了离合器的发展现状，和它的工作原理，在此过程中，经过对比结合，初步确定了合适的离合器结构形式，选取了拉式膜片弹簧离合器，并且带有扭转减振器，为后面的计算提供了理论基础。

在计算中，首先确定摩擦片外径尺寸，然后根据该尺寸对其他部件总成进行了计算和设计。

通过计算校核摩擦片外径尺寸，计算选择出其他部件的外形尺寸，再对其进行校核，确定是否能达到设计要求。

设计包括对从动盘总成的设计校核，对压盘的设计校核，对离合器盖的设计校核及离合器盖的设计校核和优化。

具体设计计算了摩擦片、扭转减振器、膜片弹簧、压盘、离合器盖、传动片等多个部件总成在上述工作完成之后，通过计算机Pro/E软件的学习运用，对离合器总体装配图、从动盘总成、压盘、膜片弹簧、摩擦片进行了绘制，在绘制的过程中对离合器的装配又有了进一步的理解，并且完善了计算部分的遗漏。

这次的设计，可以对原有离合器的设计提出优化和修改的建议，对其以后的设计过程起参考作用。

通过这次设计达到了优化改进原有离合器，提高该型汽车使用性，舒适性，并提高了汽车的工作效率的目的。

1 绪论1.1引言以内燃机作为动力的机械传动汽车中，离合器是作为一个独立的总成而存在的。

离合器通常装在发动机与变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。

为各类型汽车所广泛采用的摩擦离合器，实际上是一种依靠其主、从动部分间的摩擦来传递动力且能分离的机构。

离合器的主要功用是切断和实现发动机与传动系平顺的接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换档齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系个零部件因过载而损坏；有效地降低传动系中的振动和噪音。

名词解释1、离合器后备系数:离合器所能传递的最大静摩擦力矩与发动机最大转矩之比。

2、离合器主要功用:答：离合器的主要功用是切断和实现对传动系的动力传递，以保证将发动机与传动系平顺地接合与分离。

3、压盘的驱动方式压盘的驱动方式主要有凸块一窗孔式、销钉式、键块式和传动片式多种4、离合器的静摩擦力矩：根据摩擦定律可表示为式中，Tc为静摩擦力矩；f为摩擦面间的静摩擦因数，计算时一般取0.25～0.30；F为压盘施加在摩擦面上的工作压力；Rc为摩擦片的平均摩擦半径；Z为摩擦面数，是从动盘数的两倍。

5、离合器摩擦片单位压力取值原则：对离合器工作性能和使用寿命有很大影响，选取时应考虑离合器的工作条件，发动机后备功率大小，摩擦片尺寸、材料及其质量和后备系数等因素。

离合器使用频繁，发动机后备系数较小时，p0应取小些；当摩擦片外径较大时，为了降低摩擦片外缘处的热负荷，p0应取小些；后备系数较大时，可适当增大p0。

6、（国内关于膜片弹簧优化设计的）目标函数主要种类：1）弹簧工作时的最大应力为最小。

2）从动盘摩擦片磨损前后弹簧压紧力之差的绝对值为最小。

3）在分离行程中，驾驶员作用在分离轴承装置上的分离操纵力平均值为最小。

限范围内．弹簧压紧力变化的绝对值的平均值为最小。

7、离合器扭转减震器极限转角：减振器从预紧转矩增加到极限转矩时，从动片相对从动盘毂的极限转角为=2arcsin式中，为减振弹簧的工作变形量。

离合器扭转减振器阻尼装置的阻尼摩擦转矩：由于减振器扭转刚度受结构及发动机最大转矩的限制，不可能很低，故为了在发动机工作转速范围内最有效地消振，必须合理选择减振器阻尼装置的阻尼摩擦转矩一般可按下式初选=（0.06～0.17）离合器扭转减震器预紧转矩减振弹簧在安装时都有一定的预紧。

研究表明，增加，共振频率将向减小频率的方移动，这是有利的。

但是不应大于L，否则在反向工作时，扭转减振器将提前停止工作，故取=(O．05～O．1 5)填空题离合器的主要功用是____和______发动机对传动系的动力传递，保证汽车起步时将发动机与传动系___________，确保汽车起步平稳；在换挡时将______________分离，减少变速器中换挡齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系各零部件因过载而损坏；有效地降低_______中的震动和噪音。

第四节离合器的设计与计算一、离合器基本参数的优化设计离合器要确定离合器的性能参数和尺寸参数，这些参数的变化影响离合器的结构尺寸和工作性能。

1．设计变量后备系数夕可由式(2-1)和式(2-5)确定，可以看出β取决于离合器工作压力F和离合器的主要尺寸参数D和d。

单位压力β。

可由式(2—2)确定，p 0也取决于F和D及d。

因此，离合器基本参数的优化设计变量选为TT FDd x x x X ][][321==2．目标函数离合器基本参数优化设计追求的目标是在保证离合器性能要求条件下，使其结构尺寸尽可能小，即目标函数为)](4min[)(22d D x f =ℵ3．约束条件1)摩擦片的外径D(mm)的选取应使最大圆周速度VD不超过65—70m／s，即s m D n v e D /70~6510603max δ⋅=ℵ(2-7)式中，VD为摩擦片最大圆周速度(m／s)；n emax 为发动机最高转速(r／min)。

2)摩擦片的内外径比c应在0．53～0．70范围内，即0．53≤c≤0．703)为保证离合器可靠传递转矩，并防止传动系过载，不同车型的β值应在一定范围内，最大范围β为1．2～4．0，即1．2≤β≤4．04)为了保证扭转减振器的安装，摩擦片内径d必须大于减振器弹簧位置直径2Ro约50mm(图2—15)，即d>2Ro+505)为反映离合器传递转矩并保护过载的能力，单位摩擦面积传递的转矩应小于其许用值，即][)(40220C CC T dD Z T T δ =ℵ（2-8）式中，T co为单位摩擦面积传递的转矩(N·m／mm2)；[T C0]为其允许值(N·m／mm2)，按表2—1选取。

表2—1单位摩擦面积传递转矩的许用值(N·m／mm2)离合器规格D／mm <210>210--250>250—325>325[Tco]X10—90．280．300．350．406)为降低离合器滑磨时的热负荷，防止摩擦片损伤，单位压力p。

第四节 离合器的设计与计算一、离合器基本参数的优化设计离合器要确定离合器的性能参数和尺寸参数，这些参数的变化影响离合器的结构尺寸和工作性能。

1．设计变量后备系数夕可由式(2-1)和式(2-5)确定，可以看出β取决于离合器工作压力F 和离合器的主要尺寸参数D 和d 。

单位压力β。

可由式(2—2)确定，p 0也取决于F 和D 及d 。

因此，离合器基本参数的优化设计变量选为TT FDd x x x X ][][321==2．目标函数 离合器基本参数优化设计追求的目标是在保证离合器性能要求条件下，使其结构尺寸尽可能小，即目标函数为)](4min[)(22d D x f -=π3．约束条件 1)摩擦片的外径D(mm)的选取应使最大圆周速度VD 不超过65—70m ／s ，即sm D n v e D /70~6510603max ≤⨯=-π(2-7)式中，VD 为摩擦片最大圆周速度(m ／s)；n emax 为发动机最高转速(r ／min)。

2)摩擦片的内外径比c 应在0．53～0．70范围内，即0．53≤c ≤0．703)为保证离合器可靠传递转矩，并防止传动系过载，不同车型的β值应在一定范围 内，最大范围β为1．2～4．0，即1．2≤β≤4．04)为了保证扭转减振器的安装，摩擦片内径d 必须大于减振器弹簧位置直径2Ro 约 50mm(图2—15)，即d>2Ro+505)为反映离合器传递转矩并保护过载的能力，单位摩擦面积传递的转矩应小于其许用值，即][)(40220C C C T d D Z T T ≤-=π （2-8）式中，T co 为单位摩擦面积传递的转矩(N ·m ／mm2)； [T C0]为其允许值(N ·m ／mm2)，按表2—1选取。

表2—1 单位摩擦面积传递转矩的许用值 (N ·m ／mm2) 离合器规格D ／mm <210>210--250 >250—325 >325 [Tco] X10—9 0．28 0．30 0．35 0．406)为降低离合器滑磨时的热负荷，防止摩擦片损伤，单位压力p 。

（完整版）离合器设计指导书离合器设计指导书一、设计的目的、任务及要求1. 目的1）通过选型能了解不同型式离合器之间的差异及优缺点；2）根据给定车型要求选择合适结构形式的离合器；3）熟悉离合器设计的一般过程；4）对离合器选材、设计和制造工艺有一定了解。

2. 任务和要求任务：设计给定车型离合器总成（不包括操纵机构）。

要求：在组长的领导下，各小组成员分工开展设计工作。

设计完成后，每组要提交离合器设计说明书一份，从动盘总成装配图一张（1号）和零件图X 张（3号）（每位成员需绘制一张图）。

以组长为主进行设计工作，每位小组成员都要参方案论证，承担部分设计计算工作。

3. 基本参数：按总体设计时给出的，缺少的参数上网查找（类似车型的即可）。

4. 参考资料1）《汽车工程手册》第二分册，机械工业出版社；2）《离合器》，徐石安等编，人民交通出版社。

3）汽车设计课程设计指导书，王丰元等编，二、离合器结构方案选择离合器结构方案很多，本设计采用盘形摩擦式离合器，主要结构选择如下：1. 从动盘数：单片；2. 压紧弹簧形式：膜片弹簧；3. 分离时离合器受力形式：拉式；4. 压盘驱动形式：传力片式；1）扭转减振器：有；2）离合器操纵机构：机械式。

三、摩擦式离合器基本参数选择1. 离合器传扭能力计算离合器传扭能力取决于摩擦力矩的大小，即摩擦面的压紧力、摩擦力的作用半径、摩擦副材料以及摩擦片工作面数决定，理论公式为：C c c Z R f P T =∑max （1）式中：max c T 为离合器最大摩擦力矩；∑P 为作用离合器面上的总压紧力；f 为摩擦因数；c R 为平均摩擦半径，它由摩擦片外径D 和内径d 决定，即223331d D d D C R --=或()d D R C +≈41（d/D ≥0.6时）；C Z 为摩擦工作面数。

为保证可靠传递发动机扭矩，离合器传递发动机最大扭矩max e T 与所需最大摩擦力矩的关系如下：max max e c T T β= （2）式中：β为离合器后备系数，一般1φβ。

基于SolidWorks汽车离合器设计摘要在汽车配件中有一样很重要的零件那就是离合器。

离合器装在发动机与变速器之间，汽车从启动到行驶的整个过程中，经常需要使用离合器。

它的作用是使发动机与变速器之间能逐渐接合，从而保证汽车平稳起步；暂时切断发动机与变速器之间的联系，以便于换档和减少换档时的冲击；当汽车紧急制动时能起分离作用，防止变速器等传动系统过载，起到一定的保护作用。

离合器类似开关，接合或断离动力传递作用，因此，任何形式的汽车都有离合装置，只是形式不同而已。

现在，电子技术也进入离合器系统，一种由控制单元（ECU）控制的离合器已经应用在多款的轿跑车上。

本设计主要是通过三维设计软件SolidWorks对离合器的各个零部件的绘制和分析，更好的表达了离合器结构和零部件的连结关系，这样可以更好的分析和设计离合器。

关键词：汽车配件；离合器；离合器参数；工程要求The Design of Automobile Clutch on SolidWorksAbstractAuthor:Yue Hong-shengTutor:YangliThere are the same as in the auto parts a very important part and that is the clutch. Clutch mounted between the engine and transmission, car from start to moving the entire process, often need to use the clutch. Its role is to make between the engine and transmission can be gradually bonding, so as to ensure a smooth start car; temporarily cut off the link between the engine and transmission in order to shift and reduce the impact of shift time; when the vehicle emergency braking effect when separate role in preventing transmission and other drive system overload, play a certain protective effect. Clutch similar to the switch, junction, or breaking away from the power transmission and, accordingly, any form of vehicle has a clutch device, but the form is different. Today, electronic technology has also entered Ling GIA system.A kind of by the control unit (ECU) controls the clutch has been used in many different types on the coupe.This design mainly through the SolidWorks 3D design software for the various components of the clutch drawing and analysis, a better expression of the clutch links the relationship between the structure and components, so that better analysis and design of the clutch.Keywords: Auto Parts；Clutch；Clutch parameters；3D design目录1前言 (4)2离合器结构方案分析 (5)2.1离合器的作用 (5)2.2离合器的种类 (6)2.3离合器的结构的确定 (8)3 离合器结构与计算 (11)3.1离合器主要参数的选择 (11)3.2离合器零件的设计与计算 (13)3.3标准件参数的确定 (15)4 SolidWorks的离合器设计 (18)4.1离合器零件的绘制 (18)4.2离合器的装配 (19)4.3爆炸图的生成 (21)4.4工程图的生成 (22)结论 (23)致谢 (24)参考文献 (25)1前言当今世界汽车产业发展迅速，汽车配件也随之紧跟。

离合器设计计算书一、滑磨功及温升计算滑磨功计算公式：L=m·r r2·n e2·（n2/1800） /（i g2·i o2）（一档）单位面积滑磨功：L/S/2温升：t=Y·L/(m·c)式中： L–滑磨功m–汽车整备质量（2850kg）r r–车轮滚动半径（0.377m）n e–发动机转速（按照1500r/min）i g–变速器传动比(一档起步4.313)i o–驱动桥传动比(4.1)c–压盘的比热容，铸铁比热容为481.4J/(kg·℃)m–压盘质量，为3.85kgY–传到压盘的热量所占的比例。

对于单片离合器，Y=0.5；摩擦片外径：265mm 摩擦片内径：175mm计算得滑磨功：L=15980.92单位面积滑磨功：L/S/2=0.257 (J/mm2)温升：t=Y·L/(m·c) =4.31℃结论：滑磨功的评定是通过温升来判断的，如计算得到单位面积滑磨功≤0.28 J/mm2，一次一档起步温升在8℃以下，即可以满足使用要求，由计算结果可见滑磨功及温升满足要求。

二、后备系数计算离合器盖总成扭矩容量计算公式：Tc=F·μ·Z·Rc=448N.m式中：Tc–离合器传扭能力，[Tc]为N·mF–离合器最小压紧力（6700N）μ–摩擦系数（经试验测得μ最小为0.33，为保险起见计算时按0.3取值）Z–摩擦片面数，单片离合器Z取2Rc=（D3-d3）/（D2-d2）/3–摩擦面有效半径，[Rc]为mmD–摩擦片外径（265mm）d–摩擦片内径（175mm）后备系数公式：β=Tc/Temax=1.72式中：Tc –离合器传扭能力（通过上式得到Tc为448N.m）Temax –发动机最大扭矩（260N.m）结论：后备系数1.72满足此类车型要求。

三、踏板力计算当离合器峰值分离力：1950N 拨叉比：2，液压比：1.69，踏板杠杆比6.132，得踏板力=1950/6.132/2/1.69/0.85=111N四、踏板行程计算分离系统杠杆比：i=20.73（踏板比：6.132，液压比：1.69，拨叉比：2）踏板总行程：L1=L*i/η+L2=164+9.2=173.2式中：i-分离系统杠杆比L-离合器分离行程(7.5mm)L1-踏板行程L2-空行程（9.2mm）η-行程效率（0.95mm）结论：现离合器分离行程为7.5mm，计算踏板行程在173.2左右，超出设计值165。

217GLOBAL CITYGEOGRAPHY 汽车离合器基本参数的确定刘文庆（西华大学西华学院，四川　成都　６１００３９）摘要：本文以轻型载重货车膜片弹簧离合器为例，其后备功率小。

主要根据已知的两个参数，进行初步的参数选择，然后根据约束条件判定初选参数是否符合要求，最后确定了离合器的基本尺寸参数。

关键词：膜片弹簧；离合器；基本尺寸参数一．已知参数设计车型：轻型载重货车　后备功率小　最大转矩：Ｔｅｍａｘ／ｎ１＝２９４．０／２５００ｒｐｍ 发动机最高转速ｎｍａｘ＝４７００ｒｐｍ二．基本参数及尺寸的确定1.摩擦片外径D、内径d 及厚度B 的确定（１）摩擦片外径是离合器的重要参数，它关系到离合器的轮廓结构，尺寸质量和使用寿命。

设计上一般首先确定摩擦片的外径Ｄ。

根据经验公式，利用经验公式进行初选：（１） 式中，ＫＤ表示直径系数表1 直径系数K D取值范围本次设计的是轻型货车，且初步设计单片，故初选：ＫＤ＝１６．５　根据已知的参数代入（１）公式算出：Ｄ＝２８２．９　ｍｍ表 2 摩擦片尺寸系列根据表２中数据选择摩擦片外径Ｄ＝２８０ｍｍ　内径ｄ＝１６５ｍｍ　从而确定摩擦片厚度为３．５ｍｍ2.离合器后备系数β的确定后备系数β是离合器设计中的一个重要参数，它反映了离合器传递发动机最大转矩的可靠程度。

后备系数β的选取还需要考虑很多因素。

为了可靠地传递转矩并且防止滑磨时间太长，β不应选的过小。

β不宜太大，若β取太大，离合器尺寸会相应变大，操纵机构变得复杂且不轻便，传动系会出现大的过载。

双片离合器的β值应大于单片离合器。

在开始设计离合器时，一般是参照统计资料，并根据汽车的使用条件，离合器结构形式的特点，初步选择后备系数。

根据标准，本次设计初步选择后备系数β＝１．３3.单位压力P 0的确定摩擦片上的单位压力Ｐ０值和离合器本身使用条件，后备系数的选取，摩擦片使用的材料、自身质量因素有很大的关联，当然摩擦片的直径也必须考虑。
