目录一、技术要求 (1)1. 概述 (2)2. 设计标准 (3)3. 定义 (4)4. 工作条件 (5)5. 基本要求 (5)6. 主要技术参数 (6)7. 选型要求 (15)二、供货范围 (15)1. 供货设备清单 (15)2. 图纸及技术文件 (16)3. 设备出厂随带文件 (16)4. 质保期 (17)- 1 -一、技术要求1.概述1.1工程概况亦庄线是连接北京市中心城和亦庄新城的轨道交通线路。
线路起点位于宋庄路与石榴庄路交叉口南侧，以地下线形式沿宋庄路向南，至顶秀家园后转向东,在凉水河北侧与凉水河并行,下穿南四环后沿四环南侧向东；线路在龙爪树路转向南，沿规划龙爪树路穿过小红门中心区，下穿通久路及高压走廊，在三台山村西侧出地面，以高架线形式上跨成寿寺路及凉水河，进入旧宫地区；在旧宫镇东边缘上跨旧宫北路，之后线路转向东，跨越凉水河及南五环后进入开发区；开发区内线路沿亦庄文化园西路、宏达路、康定街等预留轨道位置到达通惠排干渠；过通惠排干渠后转入地下，以地下线方式沿规划站前街到达亦庄新城东部的亦庄火车站。
起点设置宋家庄停车场、终点设置车辆段各一处。
本线路途经丰台、朝阳、大兴、通州四个辖区和亦庄开发区，正线全长23.23km，其中地下线长约8.59km，高架线路约13.95km，U型槽及路基段约0.69km。
宋家庄出入段线长1.38km，亦庄火车站出入段线0.77km。
全线共设车站14 座，其中地下车站6座，高架车站8座。
全线换乘车站共5座，宋家庄站与M5、M10换乘，旧宫东站及荣京街站与L5换乘，经海路站与M12换乘，亦庄火车站与京津城际及S6线换乘。
1.2地铁亦庄线5座地下车站出入口、风道处及区间出入口、区间风道处的给水及消防给水管道均需做电保温系统；8座地上站除车站采暖的附属用房内的给排水及消防管道不做电保温，车站站厅层、站台层的公共区、站台板下、附属用房走廊、不采暖房间，还包括裸露在室外的给水及消防给水管道均需做电保温系统。
电伴热作为一种有效的管道(储罐)保温及防冻方案一直被广泛应用。
其工作原理是通过伴热媒体散发一定的热量,通过直接或间接的热交换补充被伴热管道的损失,以达到升温、保温或防冻的正常工作要求。
20世纪70年代，美国能源行业就提出用电伴热方案来替代蒸汽伴热的设想。
70年代末80年代初，包括能源行业在内的很多工业部门已广泛推广了电伴热技术，以电伴热全面代替蒸汽伴热。
电伴热技术发展至今，已由传统的恒功率伴热发展到以导电塑料为核心的自控温电伴热。
电热带接通电源后（注意尾端线芯不得连接），电流由一根线芯经过导电的PTC材料到另一线芯而形成回路。
电能使导电材料升温，其电阻随即增加，当芯带温度升至某值之后，电阻大到几乎阻断电流的程度，其温度不再升高，与此同时电热带向温度较低的被加热体系传热。
电热带的功率主要受控于传热过程，随被加热体系的温度自动调节输出功率，而传统的恒功率加热器却无此功能。
管道电伴热文件北京长胜创业科技有限公司电伴热作业指导一、目的检验电缆在运输、存放、敷设过程中是否受到损伤，电缆头制作质量是否达到标准要求，保证电缆安全可靠地投入运行。
二、编制依据（1）03S401《管道和设备保温、防结露及电伴热》（2）GB/T 19835—2005 自限温电伴热带（3）GB/T 20841—2007 额定电压300/500V生活设施加热和防结冰用加热电缆三、安装范围管道电伴热用伴热电缆。
四、应具备的条件1、电缆敷设到位，电缆头制作完毕。
2、环境相对湿度不高于80%，温度不低于－30℃。
3、试验所需仪器仪表配备齐全、在有效期内。
4、调试人员熟悉掌握试验方法、仪器的操作使用。
五、调试顺序与技术要求及标准：安装的准备:1）所有伴热电缆均须进行电路连续性和绝缘性能的测试，不符合规定的不能使用。
2）电气设备和控制设备均须进行外观检查，有变形、有裂纹，器件不全又无法修复的，不能使用。
3）安装前，应先按照电件热系统图，逐一核对管道编号，确认无误后，才能进行安装。
4）没有产品标记，或标记模糊不清，无法辨认的产品，不能安装。
5）电伴热系统安装前，被伴热管道必须全部施工完毕，并经水压试验（或气密试验）检查合格。
a、施放电加热电缆口寸不要打硬折或长距离在地面拖拉。
b、安装电加热电缆碰到锐利的边棱要先垫上铝胶带将其锐利处打磨光滑，以防将电加热电缆外层绝缘划破。
c、电加热电缆最小弯曲半径应不小于其厚度五倍。
d、电加热电缆应紧贴管道表面，以利散热。
e、安装电加热电缆应采用铝胶带粘贴，一则增大散热面，有利于热传导；二则方便安装。
其方法是：先清楚电加热电缆途径处的油污、水分，最好能用汽油揩清。
首先每隔八十厘米，用固定胶带将电加热电缆径向固定，然后敷设复盖铝胶带，最后将胶带用力抹压，使电加热电缆平整粘贴在管道表面。
f、安装电加热电缆附件时，应将电加热电缆留有一定富裕量，以使下次检修重复使用。
g、安装恒功率电加热电缆时，由于恒功率电加热电缆在整个长度上是一段段发热节组合而成，剪切时须特别注意电热带上发热区确保发热部分控制在需伴热的部位。

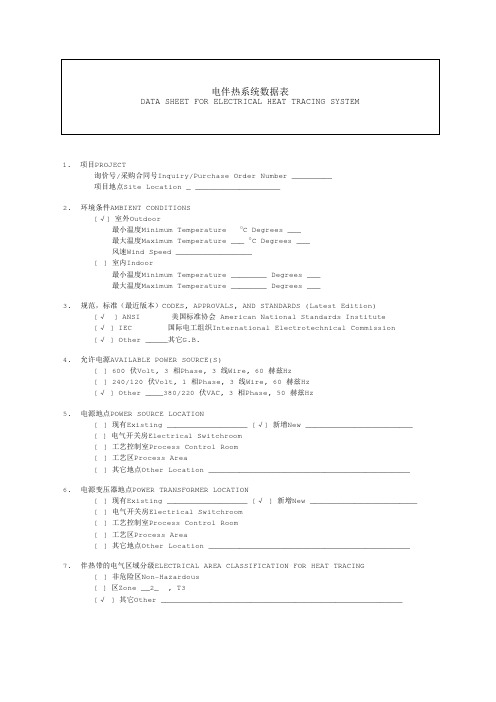

电伴热系统数据表DATA SHEET FOR ELECTRICAL HEAT TRACING SYSTEM1.项目PROJECT询价号/采购合同号Inquiry/Purchase Order Number _________项目地点Site Location _ ___________________2. 环境条件AMBIENT CONDITIONS[√] 室外Outdoor最小温度Minimum Temperature 0C Degrees ___最大温度Maximum Temperature ___ 0C Degrees ___风速Wind Speed _________________[ ] 室内Indoor最小温度Minimum Temperature ________ Degrees ___最大温度Maximum Temperature ________ Degrees ___3. 规范，标准（最近版本）CODES, APPROVALS, AND STANDARDS (Latest Edition)[√ ] ANSI 美国标准协会 American National Standards Institute[√ ] IEC 国际电工组织International Electrotechnical Commission[√ ] Other _____其它G.B.4. 允许电源AVAILABLE POWER SOURCE(S)[ ] 600 伏Volt, 3 相Phase, 3 线Wire, 60 赫兹Hz[ ] 240/120 伏Volt, 1 相Phase, 3 线Wire, 60 赫兹Hz[√ ] Other ____380/220 伏VAC, 3 相Phase, 50 赫兹Hz5. 电源地点POWER SOURCE LOCATION[ ] 现有Existing __________________ [√] 新增New ________________________ [] 电气开关房Electrical Switchroom[ ] 工艺控制室Process Control Room[ ] 工艺区Process Area[ ] 其它地点Other Location _____________________________________________6. 电源变压器地点POWER TRANSFORMER LOCATION[ ] 现有Existing __________________ [√ ] 新增New ________________________ [ ] 电气开关房Electrical Switchroom[ ] 工艺控制室Process Control Room[ ] 工艺区Process Area[ ] 其它地点Other Location _____________________________________________7. 伴热带的电气区域分级ELECTRICAL AREA CLASSIFICATION FOR HEAT TRACING[ ] 非危险区Non-Hazardous[] 区Zone __2_ , T3[√ ] 其它Other ______________________________________________________电伴热系统数据表DATA SHEET FOR ELECTRICAL HEAT TRACING SYSTEM存在气体的最低自燃温度Lowest Auto-Ignition Temperature of Vapors Present__0C ___ Degrees ___8. 控制盘(自动调温器)的电气区域分级ELECTRICAL AREA CLASSIFICATION FOR CONTROL PANEL(Thermostat)[ ] 非危险区Non-Hazardous[] 区Zone 2[√] 其它Other ______________________________________________________ 存在气体的最低自燃温度Lowest Auto-Ignition Temperature of Vapors Present____0C ____ Degrees ___9. 化学环境CHEMICAL ENVIRONMENT[] 存在腐蚀介质Corrosive Materials Present _____N/A___________________________ ____________________________________________________________10. 管道&设备PIPE & EQUIPMENT PROPERTIES / 设计温度条件DESIGN TEMPERATURE CONDITIONS10.1 伴热系统名称10.1.1 [√] 管道Pipe-尺寸Size ______ 材料Material ________长度Length ____ 米M绝热类型Insulation Type ____ 厚度Thickness ____mm参考图Reference Drawings _______[] 泵Pump -尺寸Size ____ 材料Material ___表面积Surface Area ______________________绝热类型Insulation Type ____ 厚度Thickness ____mm参考图Reference Drawings _______[√] 容器Vessel-尺寸Size ____ 材料Material ________表面积Surface Area ______________________绝热类型Insulation Type _____ 厚度Thickness ____mm参考图Reference Drawings _______10.1.2 需要保持温度Desired Maintained Temperature _ 0C ____ Degrees允许保持温度范围 Allowable Maintenance Temperature Range最大值Maximum _ 0C ______ Degrees ___最小值Minimum __ 0C ______ Degrees ___最大暴露温度Maximum Exposure Temperature (蒸汽吹出Steam-outs, 工艺不稳定Process upsets, etc.)___0C _____ Degrees ___电伴热系统数据表DATA SHEET FOR ELECTRICAL HEAT TRACING SYSTEM说明Notes:12. 伴热带类型HEAT TRACING CABLE TYPE[√] 自动调节型Self-Limiting (Self-Regulating)[ ] 并联电阻恒量瓦特Parallel Resistance Constant Wattage (Zone Type)[] 串联电阻Series Resistance[] 矿棉绝热Mineral Insulated[] 外部夹套材料Outer Jacket Material ______含氟聚合物夹套型,外用镀锡覆盖铜编织物保护层a fluoropolymer-jacketed type with a tinned clad copper braid over-shield[] 供货商推荐Proposed by Supplier (基于设计条件最经济的类型most economical basedon conditions)13. 辅助设备伴热MISCELLANEOUS EQUIPMENT TRACING[] 泵Pumps[] 保温伴热带Heat Tracing Cable [ ] 其它Other ______________________ [] 贮槽Tanks[] 保温伴热带Heat Tracing Cable [ ] 板加热器Panel Heaters[] 仪表Instruments[] 保温伴热带Heat Tracing Cable [ ] 间隔加热器Space Heaters[] 仪表盒Instrument enclosures[] 柔性覆盖物Flexible blanket [ ] 硬性箱Rigid Box[ ] 仪表管Instrument Tubing[ ] 保温伴热带Heat Tracing Cable [ ] 预伴热/绝热Pre-Traced/Insulated14. 监测和/或控制MONITORING AND/OR CONTROL[√] a. 控制盘Control Panel[ ] b. 主要部分分开Main Disconnect _______________________________________[] c. Dedicated Isolating Switch for each Tracing Feeder ___________________________________________________________[] d. + 主电流接触器Master Contactor _________________________________[√] e. + “手动-关-自动”选择器"Hand-Off-Auto" Selector Sw __________[] f. + 主电流接触器激活灯Master Contactor Energized Light ____________[] g. 断电器报警Circuit Breaker "Off" or "Tripped" Alarm __________[] h. 电源报警断电器损失Loss of Power Alarm Relay _______________[] i. **每个电伴热控制回路带“开”指示的专用电流接触器Dedicated Contactor with "On"Indication per Heat Trace Control Circuit ____________[] j. 机械型温控器Mechanical Thermostat Controller ____________[ ] k. **微处理控制器Microprocessor Based Controller ____________[ ] l. **顾主的工艺计算机控制Buyer's Process Computer Control ________________ [ ] m. **基于中央控制系统的微处理控制器Microprocessor Based Centralized Control System _______[] n. 每个电伴热控制回路“电源开“灯 "Power on" Light per Heat Trace Circuit _电伴热系统数据表DATA SHEET FOR ELECTRICAL HEAT TRACING SYSTEM[] o. 带时间延时器&关联电路的报警灯&”确认”按钮Alarm Light(s) & "Acknowledge"Pushbutton with Time Delay Relay & Associated Circuitry__________________________[ ] p. Enclosure Purge with "Loss of Purge" Light ____________[ ] q. 共用灯测试回路Common Lamp Test Circuit __________________[] r. **高温报警High Temperature Alarm ________ Degrees ___[] s. **低温报警Low Temperature Alarm ________ Degrees ___[] t. **高电流报警High Current Alarm[] u. **低电流报警Low Current Alarm[] v. **接地泄漏报警Ground Leakage Alarm[] w. **损坏报警Damaged Sensor Alarm[] x. 盘上预留加热器Space Heater in Panel _________________________________ [] y. + 电源分配盘带30Ma往返支回路断电器Power Distribution Panelboard with 30 mA Trip EPD Type Branch Circuit Breakers_______________________________[ ] z. 其它Other _________________________________________________+ 仅对冷冻保护的需要显示优选项indicates option required for freezeprotection only** 仅对工艺加热伴热的需要显示优选项indicates option required for processheat tracing only15. 温度传感元件类型TEMPERATURE SENSING ELEMENT TYPE[√] 管线或容器传感球状型&毛细管型Pipeline or Vessel Sensing Bulb & Capillary[ ] 环境温度传感球状型Ambient Sensing Bulb[ ] RTD (3-wire 100 ohm platinum type)[ ] 热电偶Thermocouple[ ] 电热调节器Thermistor16. 电源分配盘位置POWER DISTRIBUTION PANELBOARD LOCATION[ ] 现有的Existing __________________ [√] 新的New ________________________[] 电气开关房Electrical Switchroom[ ] 工艺控制室Process Control Room[ ] 工艺区Process Area[ ] 其它地点Other Location _____________________________________________17. 伴热控制盘(温控器)位置HEAT TRACING CONTROL PANEL (Thermostat) LOCATION[ ] 现有的Existing __________________ [√] 新的New ________________________[ ] 电气开关房Electrical Switchroom[] 工艺控制室Process Control Room[] 工艺区Process Area[ ] 其它地点Other Location _____________________________________________18. 控制盘(温控器)CONTROL PANEL(Thermostat) CONSTRUCTION[ ] NEMA 12 [ ] NEMA 4 [] NEMA 4X [ ] IP4_ [] IP56电伴热系统数据表DATA SHEET FOR ELECTRICAL HEAT TRACING SYSTEM[ ] 玻璃钢Fiberglass[] 不锈钢Stainless Steel[] Other __Exd for Zone 2 Area19. 控制盘清洗(如果需要)PURGE FOR CONTROL PANEL (If Required)[ ] 氮气Nitrogen[ ] 仪表空气Instrument Air20. 就地连接合&接线合FIELD CONNECTION BOXES & SPLICE BOXES[ ] NEMA 12 [ ] NEMA 4 [] NEMA 4X [ ] IP4_ [] IP56[] 玻璃钢Fiberglass[ ] 不锈钢Stainless Steel[] 包括终端块Include Terminal Blocks ____________________________________ [ ] 其它Other ______________________________________________________21. 要使用的指定装备EQUIPMENT DESIGNATIONS TO BE USED[] 电源Power Source(s) ____________________________________________[ ] 电源变压器Power Transformer(s) _______________________________________ [] 电源分配盘Power Distribution Panel board(s) ___________________________ [] 电伴热控制盘Heat Tracing Control Panel(s) ______________________________ [] 配线回路数Wiring Circuit Numbers _____________________________________ [ ] 其它Other ______________________________________________________22. 给供货商的图纸DRAWINGS FURNISHED TO THE VENDOR[] 用电区域分级Electrical Area Classification _____________________________ [] 区域布置图Area Layout ________________________________________________ [] 电源布置图Power Source Layout ________________________________________ [ ] 电源分配盘时间表Power Distribution Panelboard Schedule ___________[ ] 电伴热控制盘详细资料Heat Tracing Control Panel Details & W/D _________[] 管道及仪表流程图Piping & Instrument Diagrams ______________________[√] 管道命名表Piping Line List ___________________________________[√] 管道空视图Piping Iso Drawing(s) ______________________________________ [] 容器详细资料Vessel Details _____________________________________________ [] 标准Standard Practices _________________________________________[ ] 其它Other ______________________________________________________23. 需供货商完成TO BE FURNISHED BY THE VENDOR[] 工程设计包,至少提供所有需要伴热带及辅助件,包括以下内容:Detailed Design Package, which, at Minimum, provides all requiredHeat Tracing Cable & Accessories plus the Following:[] 回路数Circuit Identification Numbers[] 保持温度Maintained Temperature电伴热系统数据表DATA SHEET FOR ELECTRICAL HEAT TRACING SYSTEM[] 管道尺寸及绝热Line Size & Insulation[] 管道、阀门、支撑的热损失Heat Loss for Pipe, Valves, Supports, Etc.[] 电伴热带及辅助件材料一览表Bill of Material listing Amount & Type of Heat Tracing Cable & Accessories Required[ ] 需要螺旋缠绕Spiral Requirements[] 伴热带电压Heat Tracing Cable Service Voltage[] 在保持温度点上的伴热带功率输出Heat Tracing Cable Power Output at theMaintained Temperature[] 最低及最高保持温度对应的最低及最高环境温度Minimum & Maximum MaintainedTemperature vs. Minimum & Maximum Ambient Temperatures[] 伴热带最高外壳温度Heat Tracing Cable Maximum Sheath Temperature[] 最高环境温度下失控的管道温度Runaway Pipe Temperature at Maximum Ambient Temperature[] 断电器及变压器尺寸Circuit Breaker & Transformer Sizing[] 温度控制Temperature Control Settings[ ] 其它Other __________________________________________________[] 供货商完成工程设计，将报价给承包商Vendor’s detailed design data shallfurnished to the Contractor with the quotation[] 工程设计施工包,至少提供所有需要伴热带及辅助件,包括以下内容:Engineered Construction Package, which, at Minimum, providesall required Heat Tracing Cable & Accessories plus the Following:[ ] 所有工程设计包需要所有资料All information requested for a Detailed Design Package[ ] 所有电气设备布置图Area Layout Drawings showing Location of allElectrical Equipment[ ] 带所有接点和管道上有热量接收设施的伴热空视图Heat Tracing Isometric Drawings showing all Connection Points and Allowances for Heat Sink Devicesin Pipeline(s)[ ] 所有必要的用于安装,操作,和维修此系统资料,合并在一起的伴热系统进度表Heat Tracing Schedule incorporating all Information necessaryto install, operate, and maintain the System[ ] 电源分配盘时间表Power Distribution Panelboard Schedule(s)[ ] 伴热控制盘详细图&线路图Heat Tracing Control Panel DetailDrawing(s)&Wiring Diagram Drawings[ ] 其它Other __________________________________________________[ ] 供货商完成工程设计，将报价给承包商Vendor’s detailed design data shall be furnished to theContractor with the quotation[ ] 供货商收订单_ _天后,将完成的所有已审核施工图给承包商Vendor’s approval prints of all construction drawingsshall be furnished to the Contractor____ days after receiptof purchase order[ ] 就地支撑&培训Field Support & Training[ 所有出货材料包括详细安装&维修手册All Material Shipments shall include a detailed Installation& Maintenance Manual for all Products Included电伴热系统数据表DATA SHEET FOR ELECTRICAL HEAT TRACING SYSTEM[ ] 提供一个有经验现场服务工程师,协助安装人员培训,系统试车,基本的问题处理A Qualified Field Service Engineer shall be maintained toassist in Installer Training, System Commissioning, &Basic Troubleshooting[] 供货商所有安装材料和人工时(交钥匙工程)All Installation Materials & Labor to be furnished by Vendor(Turnkey Package)[] 供货商所有绝热材料和人工时(交钥匙工程)All Thermal Insulation Materials and Installation Labor tobe furnished by vendor (Turnkey Package)[ ] 其它Other _________________________________________________24. 电伴热带主要供应材料，包括所有表面固定带、终端和测试MAIN MATRIAL SUPPLY OFELECTRIC HEAT TRACING CABLE, INCLUDING ALL FIXING CONTACT SURFACES,TERMINATIONS AND TESTING项目DESCIPTION 单位UNIT合计TOTAL QTY (Note*3)a) 电伴热带Heat trace cable mb) 电伴热带辅助件AccessorialComponent for Heatercable个Pcsc) 温控器Thermostat andThermostat Bulb个Pcsd) 用于连接电缆的CB，CB forPower cable connection个Pcse) 用于连接电缆的MJB，MJB forPower cable connection个Pcsf) 电源分配盘PowerDistribution Panelboard个pcsg) 电缆Power cable: 4 x 6mm2 mh) 绝热材料InsulationMaterialm2Note*3: 供货商的报价数量Vendor to propose required quantities.25. 附件Attachment:。
技术规格书 标题：电伴热第一部分：总则本技术需求书的使用范围，仅限于电伴热供货、安装、调试与相应的服务。
本技术需求书提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。
投标人应保证提供符合本技术需求书和有关最新标准的产品，保证工程安装质量符合设计要求及本技术需求书要求和最新适用的国家规范和标准。
本技术需求书所使用的标准如与投标人所执行的标准发生矛盾时，按较高标准执行。
投标人应对本技术需求书中所列明的各项功能、性能和使用要求作出明确的响应。
如投标产品的功能或技术性能指标优于本技术需求书所提出的要求，则应在投标文件中作出明确说明，以便在评标价相等或相当的情况下作出对投标人有利的评估。
投标人在投标中选用的设备和材料要满足或优于本技术需求书的要求。
除有特殊说明之外，本技术需求书中所有指定的具体技术参数或参数范围，均应理解为是招标人可接受的最低要求。
也即，当对应技术参数或参数范围是越小越好时，则指定的具体技术参数或参数范围应理解为是上限值或最大允许范围；当对应技术参数或参数范围是越大越好时，则指定的具体技术参数或参数范围应理解为是下限值或最小允许范围。
投标人提供的一切资料均应以中文为准，如果因为语言误差造成的损失由投标人负责。
第二部分:设备以及投标人规定2.1设备的一般规定投标人提供的设备应满足招标文件要求并含招标文件中未详尽描述的，但为保证设备能正常有效运行所要求的详细要求，并提供全新、先进、优质设备。
投标人应对投标内容所涉及的专利承担责任，并负责保护招标人的利益不受任何侵害。
一切由于文字、商标和技术专利侵权引起的法律裁决、诉讼和费用均与招标人无关。
标志：各设备均应有铭牌，铭牌的内容按中华人民共和国有关标准确定。
2.2投标设备必须满足的基本技术条件投标方所提供产品必须为成熟产品。
投标方提供的所有产品必须具有在中国境内的合法使用权。
投标方需保证硬件设备均为原厂产品，非OEM产品。
电伴热带使用说明书电伴热带使用说明书目录第一章概述 (1)第二章电伴热产品 (2)型恒功率并联电热带 (2)一、HC-BL-J3二、HC-BL-J型单相、三相恒功率高温电热带 (5)4三、HC-XW系列自限温电伴热带 (6)四、HC-CL型串联式电热带 (8)五、HC-CR船用型电热带 (10)六、集肤效应加热电缆 (11)七、MI加热电缆 (12)第三章电伴热带配套附件与安装附件 (15)第四章控制系统 (20)一、电源控制箱（柜） (20)二、远程监控系统 (22)第五章电伴热产品的设计计算方法及选型 (22)一、管道及附件散热量的计算 (23)二、罐体容器散热量的计算 (26)三、有关公式介绍 (28)四、选型方法 (28)第六章安装与运行 (29)第七章典型安装方式示意图…………………………………………………………第一章概述所谓电伴热是用电热来补偿被伴热体（容器、管道等）在工艺生产过程中的热量损失，以维持最合适的介质工艺温度，其温度高低以介质流动阻力最小、生产效率最高、耗电最少和综合费用最低为目的，以最佳传热分布及低功耗为原则，发热形式是沿长度方向或大面积均匀放热、温度梯度小、温度稳定，适合长期使用。
产品是高新技术产品，是传统的热水伴热、蒸汽伴热的取代品，是绿色无污染的环保产品。
一、电伴热特点●节能显著、能耗低；●体积小、可靠性高、寿命长、适用范围广；●设计、安装、维护简单；●无“跑”、“冒”、“滴”、“漏”等现象，无任何污染；●伴热温度不受季节、介质等因素影响，根据要求自动调整；●工程投资回收周期短；●易于实现集中自动化控制。
二、节能效果●电伴热体积小、接触面积大、传输损失小，而蒸汽伴热和热水伴热需加伴热管线接触传递热量，传输热损失大。
●电伴热能保证首尾端发热均匀，而蒸汽和热水伴热为了保证尾端的热值，必须提高首端的发热量，会使首端和沿途的热量出现过补偿，浪费大量热能。
●电伴热能进行自动控制，而蒸汽和热水伴热难以按管道温度变化自动跟踪调节伴热发热量，以适应季节和昼夜环境温度变化以及首尾端和沿途各处温度变化引起的过量热补偿。
华能（天津）煤气化发电有限公司电伴热相关物资采购技术规范书编制：目录一、总则 (3)二、供货清单 (3)三、技术要求 (3)四、质量标准 (5)五、技术资料与交货进度 (5)一、总则1. 本技术协议对供货方提供的整套电伴热提出了主要功能、结构、性能、及安装工作量等技术和相关方面的要求。
2. 供货方须保证所提供的电伴热是先进的、安全的、可靠的、高质量的产品。
供货方所提供的电伴热及附件具备必须是成熟可靠产品，不得使用实验性产品。
3. 供货方提供的电伴热必须具有相关资质机构出具的合格证书，确保电伴热自安装之日起工作五年内正常，不出现任何非人为故障。
4. 供货方必须提供相关电伴热、温控箱的安装与调试工作。
安装所需的工器具及配件，如金属软管、扳手等由供货方自行提供。
敷设电伴热涉及高空作业，部分为塔釜上作业，供货方须提供施工人员的健康及保险证明，并自行佩戴合格的安全带，工作中涉及的脚手架由供货方负责搭设。
电伴热敷设完成后保温、铁皮由供货方负责完成施工。
5. 招标方仅负责提供供电电源到温控箱，供货方负责提供温控箱及之后的所有设备的安装附件（包含穿线管、电缆桥架、温度元件等）及整体安装调试工作。
6. 本技术协议所使用的标准如与供货方所执行的标准发生矛盾时，按较高标准执行。
7. 供货方须完全保证所提供的电伴热的安全可靠性、合理性、完整性和优良性。
供货方必须保证工作现场整洁、美观，完工后无裸露在外面的线缆。
供货方须无条件对设备中的缺陷、不足和与技术要求不符的地方进行修改、补充或更换，而不增加任何费用。
8. 供货方对所提供的电伴热均为符合国标的可靠性产品。
供货方保证电伴热配件提供的连续性。
9. 供货方提供电伴热及附件必须为防暴电气设备，防暴等级达到ExeIICT4或更高等级。
二、供货清单（需同一供货商供货，并包括安装）三、技术要求1.电伴热电阻值公差：不能大于±10%，2.电伴热绝缘电阻：保证成品测试100MΩ500VDC。
目录 CONTENT一、 前言 FORWARD 二、 电伴热产品 Introduction1． RDP2-J3 单相恒功率电热带 Single phase constant watt heating cable 2． RDP3-J3 三相恒功率电热带 Three phase constant watt heating cable 3． RDP2-J4 高温恒功率电热带 Hi-temp constant watt heating cable 4． CRH 船用电热带 Marine constant heating cable 5． RDL-J6 变功率电热带 Power limiting heating cable 6． LT、HT 自限式电热带 Self-regulating heating cable 7． RDC 串联电热带 Series resistance heating cable 8． 集肤电伴热系统 Skin effect heating system 9． LDB 挠性电热板 Flexipanel 10． 短路加热法 Impedance heating system 11． 融雪电缆 Snow and ice melting 12． ＭＩ 电缆 Mineral cable 5 7 9 10 11 12 14 16 18 20 23 25 2三、 电伴热产品附件 Accessories1． 通用隔爆型接线盒 General Ex-proof power connection box 2． 通用增安型接线盒 General Increased-Safety Power connection box 3． 防爆温度控制器 Ex-proof temp-controller 4． 增安型电源接线盒 Increased-safety power connection box 5． 增安型中间接线盒 Increased-safety splice connection kit 6． 防爆终端接线盒 Ex-proof end termination kit 7． 铝胶带 Aluminum tape 8． 耐热压敏胶粘带 Hi-temp fiberglass tape 9． 喉卡 Pipe clamp 10． 示警铭牌 Alarm nameplate 11． 船用附件 Marine accessories 12． 配电箱 Power panal 27 29 31 33 35 37 38 38 39 39 39 40四、 安装 Installation1． 安装总则 General installation guide 2． 电热带的安装 Installation of heating cable 3． 故障检修 Troubleshoot 4． 挠性电热板的安装 Flexipanel installation 41 42 45 46五、 产品选型设计及计算方法 Design and selection1． 管道及附件散热量的计算 Heat loss of pipe & accessories 2． 罐体容器散热量的计算 Heat loss of vessel 3． 有关公式介绍 Formula 4． 选型方法 Slelection of heating cable 5． 特殊情况的设计与计算 Design and calculation in special condition 47 51 53 53 54 56 57附录一、 对电热带常见问题的回答 Frequent queries and answer 附录二、电伴热咨询表 Information sheet1前言 FORWARD（一） 电伴热概念电伴热是用电热来补充被伴热物体在工艺过程中所散失的热量， 以维持介质温度在某一范围内。
通俗而言， 介质温度会 随着输送长度的增加而下降（由于对环境的散热）， 电伴热就是为了防止或阻止此类情况的发生， 使介质温度维持在某一范围 内。
（二） 电伴热产品概况各种电伴热产品均有其特点， 也同时存在不足， 至今还没有靠单一的电伴热产品来满足所有工艺温度伴热的要求。
为此 我公司通过了二十多年的发展， 开发了多品种、 多规格的电伴热系列产品。
主要有单相恒功率电热带、 三相恒功率电热带、 自 控温电热带、串联式电热带、变功率电热带、集肤电伴热系统、融雪电缆及挠性电热板等等。
（三） 电伴热产品应用领域及其特点1. RDP2(3)-J3 型单相（三相）恒功率电热带 RDP2(3)-J3 恒功率电热带主要应用于各种管线和仪表的防 冻、保温。
特点是维持温度高，最高可达 150℃。
可用于工厂 一区、二区防爆场合。
三相带主要用于较长管道的伴热。
2. LT、HT 自限式电热带LT、 自限式电热带其基带从美国引进， HT 它们主要特 点是其输出功率能随管道温度的变化而变化， 主要应用在各 种管道阀、仪表的保温、也可用于防爆场合。
3. RDC 串联型电热带RDC串联型电热带主要发热体是电缆芯线， 特点是可用 于长输管线伴热，目前单点电源供电最大长度可达 3.6Km。
4. RDL 变功率电热带RDL变功率电热带与恒功率电热带基本相似， 但有一定 的自控温特性， 最高维持温度可达 150℃．2前言 FORWARD5． 集肤效应电伴热系统集肤效应电伴热系统是基于电流集肤效应的原理；其主要 优点是维持温度高（最高可达230℃）、 功率密度大、 伴热距离长， 一个电源点的伴热距离最长可达 24Km。
6． 融雪电缆融雪电缆主要用于公路、桥梁、机场跑道的融雪防冻，配 备先进的测雪感应器，能自动控制融雪电缆；一般以功率 １５０Ｗ／ｍ２，２００Ｗ／ｍ２ 和 ３００Ｗ／ｍ２，进行设计。
7． 短路加热系统短路加热法是整个电伴热系统中又一种电伴热方式。
它不 是采用电热带伴热， 而是靠自身的管道产生的热来维持管中的 介质温度。
主要特点是维持温度高，可靠性好。
8. LDB 挠性电热板ＬＤＢ 挠性电热板是用于油罐、槽池和容器的电伴热产品； 可用于工厂一区、二区爆炸性气体 Ｔ３ 组场合；特点是伴热比 较均匀。
9. MI 电缆ＭＩ 电缆用在需要高温电伴热的场所，最高伴热温度可达 ５９０℃， 也可用在某些加热场合， 具有很高的机械强度。
可用在 防爆场合。
3前言 FORWARD（四） 电伴热规格选择电热带规格 串联型电热带 铜发热芯 MI 矿物电缆 Inconel 外壳 0.5 to 12 恒功率电热带(单相恒功率电热带) 氟塑料 0.5 to 12 玻璃纤维 0.5 to 12 恒功率电热带(三相恒功率电热带) 氟塑料 0.5 to 14 玻璃纤维 0.5 to 14 自控温电热带 低温型高分子 0.5 to 4 发热芯 高温型高分子 0.5 to 8 发热芯 短路加热法 0.5 to 6 集肤效应电加热系统 聚烯烃塑料 2 to 48 氟塑料 2 to 48 3 to 100 2 to 210 2 to 210 2 to 330 2 to 330 160 180 A A A A A A A A A A A A A A A A A(10W/m可达 150℃)外壳或发热芯 材料管道尺寸(in)管道长度( 米) 10℃ 65℃ A 管道维持温度 120℃ 200℃ A A260℃500℃980℃0.5 to 6150 to 3600AAAA A AAA3 to 100 150 to … 150 to …B A AB A AAAAAAAAＡ： 合适 Ｂ： 合适但不经济 注： 管道尺寸， 是针对单根电伴热使用而言， 大的管道需要更多的电伴热电缆， 并不是说， 大管道尺寸， 该电缆不能使用。
最高允许维持温度与电热带的米功率有着密切的关系 就单相恒功率电热带而言， ； 其最高维持温度与米功率之间的关系 曲线如下：米功率(W/m)最高维持温度℃4电伴热产品 Introduction一、 RDP2-J3 型单相恒功率电热带 Single phase constant watt heating cable加强护套 over jacket 编织 metal braid 外护套 outer jacket 发热丝 resistance wire母线 bus 母线绝缘 bus insulation 主绝缘 inner insulation单相恒功率电热带主要用于各种管道、 仪表的防冻、 保温、 最高维持温度 150℃， 可用于工厂一区、 二区爆炸性气体场合。
Single phase constant wattage is applied in frost and maintenance temp of pipeline and instrument. Max maintaining temperature about 150℃. It may be used in hazloc areas.1、 型号含义 Type number nomenclature RDP 2 (Q) - J3 额定功率： W/m watt per meter 绝缘层代号： J3-F46 氟塑料 Insulation:J3-F46 fluorpolymer Q：加强型、普通型不注 Strengthen range (ordinary range no mark) 2：芯线数 2，单相 220V 工作电压 No of bus wires, single phase operating voltage: 220V RDP：并联型电热带 heating cable例： 2-J3-20 ： 表示绝缘材料为 F46 氟塑料，20W/m 的单相普通型恒功率电热带 RDPRDP2(Q)-J3-30 ： 表示绝缘材料为 F46 氟塑料，30W/m 的单相加强型恒功率电热带 Example: RDP2-J3-20: insulation material:F46,20W/m single phase constant heating cable2、 产品结构与工作原理 Construction and principle电源母线为二根平行绝缘铜线， 在内绝缘层上缠绕电热丝， 并将电热丝每隔一定距离（即 “发热节长” ）与母线连接， 形 成连续并联电阻。
母线通电后，各并联电阻发热，因而形成一条连续的加热带。
Twin bus wires with extruded high-temp flouropolymer primary insulation, A resistance wire heating element is spirally wrapped around primary insulation contacting alternate bus wires at specific intervals forming heating zone, The twin bus wires supply voltage along the entire length of heating cable.3、 产品规格及主要技术特性 Performance and rating data表 2-1＊流体最高维持温度： 是指管道内介质需要维持的最高工艺温度， 一般不宜超过本表规定值。
