交叉口智能信号控制

智能交通信号控制技术手册一、引言智能交通信号控制技术是现代城市交通管理的重要组成部分，通过应用计算机、通信、传感器等信息技术手段，实现对交通信号的自动控制和优化，提高城市交通系统的效率和安全性。

本手册旨在介绍智能交通信号控制技术的原理、应用和操作方法，为相关从业人员提供指导和参考。

二、智能交通信号控制技术的原理智能交通信号控制技术基于交通流理论和控制理论，通过对交通流量和信号灯状态的实时监测和分析，确定最优的信号控制策略。

主要原理包括：1.交通流量检测：利用传感器、摄像头等设备对交叉口车辆和行人流量进行实时监测，获取准确的交通数据。

2.信号状态优化：根据实时监测的交通数据，结合交通流理论和控制算法，确定最优的信号灯状态组合，以达到最大化交通效率的目标。

3.交通决策与控制：通过计算机和通信技术，实现交通信号灯的自动控制和协调。

根据实际情况进行决策，合理调整信号灯周期和绿灯时间，以适应不同时段和道路情况。

三、智能交通信号控制技术的应用智能交通信号控制技术广泛应用于城市交通管理、智能交通系统和智能交通设备等方面。

1.城市交通管理：通过智能交通信号控制技术，对城市道路交通进行智能调度，合理分配交通资源，缓解交通压力，提高交通运行效率。

2.智能交通系统：智能交通信号控制技术是智能交通系统的重要组成部分，通过与其他智能交通设备的联动，实现对交通流量、车辆行驶状态等信息的全面监控和分析。

3.智能交通设备：智能交通信号控制技术也应用于智能交通设备的研发和生产，如智能交通信号灯、智能交通检测设备等，提升设备的智能化水平，提高设备性能和可靠性。

四、智能交通信号控制技术的操作方法智能交通信号控制技术的操作包括以下几个步骤：1.系统设置与参数调整：根据实际道路情况，对智能交通信号控制系统进行设置和参数调整，包括交通流量监测区域、信号灯状态组合、延时时间等。

2.数据采集与分析：通过传感器、摄像头等设备对交通流量进行实时采集，并进行数据分析，获取交通流量、车速、拥堵情况等信息。

智能交通信号控制系统的应用近年来，随着城市化进程的加快，交通拥堵、空气污染等问题日益严重，给人们的生活带来诸多不便。

为缓解这一状况，我国积极发展智能交通技术，其中智能交通信号控制系统在实际应用中取得了显著成效。

智能交通信号控制系统是一种基于现代信息技术、通信技术、自动控制技术等多种技术手段相结合的系统。

它通过对交通流量的实时监测和分析，自动调整信号灯的绿信比，实现交通流的优化调度，提高道路通行能力，减少交通拥堵和排放污染。

1. 交叉口信号灯控制智能交通信号控制系统可以根据各路口的车流量、人流量的实时数据，以及历史数据，进行自适应调整。

在高峰时段，增加绿灯时间，提高通行能力；在低峰时段，减少绿灯时间，节约能源。

系统还可以根据特殊事件（如交通事故、道路施工等）自动调整信号灯方案，确保交通的顺畅和安全。

2. 公交优先控制为了提高公共交通的吸引力，智能交通信号控制系统可以根据公交车辆的实时运行情况，优先保证公交车辆的通行。

当公交车辆接近路口时，系统会自动延长绿灯时间，使公交车辆能够顺利通过路口，减少乘客的等待时间。

3. 紧急车辆优先控制对于救护车、消防车等紧急车辆，智能交通信号控制系统可以实现实时优先控制。

当紧急车辆行驶至路口时，系统会立即调整信号灯，确保紧急车辆能够快速通行，为救治伤员争取宝贵时间。

4. 区域交通协同控制智能交通信号控制系统可以将一个区域的多个交叉口进行联网，实现区域交通的协同控制。

通过分析区域内的交通流数据，系统可以优化各交叉口的信号灯方案，提高整个区域的通行效率。

5. 智能监控与分析智能交通信号控制系统具备实时监控功能，可以对道路状况、交通流量、信号灯运行状态等进行实时监测。

系统还可以对历史数据进行挖掘和分析，为交通管理和决策提供有力支持。

6. 出行信息服务通过与导航、出行服务平台等相结合，智能交通信号控制系统可以为用户提供实时的出行信息，如最佳路线、预计到达时间等，帮助用户合理安排出行计划。

面向智能交通的智能交叉路口信号控制系统智能交通是现代城市发展的必然产物，而智能交叉路口信号控制系统则是实现智能交通的重要组成部分。

本文将从智能交叉路口信号控制系统的需求、技术原理、实现方法等方面进行详细介绍。

一、智能交叉路口信号控制系统的需求在传统的交通信号灯控制系统中，信号的相位、时长和配时方案都是固定的，无法根据实时交通情况进行调整。

这就导致了交叉路口拥堵、行车速度低下等问题。

因此，智能交叉路口信号控制系统的出现解决了这些问题。

智能交叉路口信号控制系统的主要需求包括以下几个方面：1. 实时响应能力：系统能够根据实时的交通状况，及时调整信号的相位和时长，以提高交通效率和减少拥堵。

2. 智能化决策能力：系统能够根据不同时间段、不同路段的交通流量，以及交叉口的道路网络结构和拓扑关系，智能化地进行信号配时决策。

3. 协调性和平衡性：系统能够实现不同道路上的信号互相协调，并在保证主干道通畅的同时，适度减少次干道的等待时间，提高交通流量。

4. 可扩展性和可靠性：系统能够灵活扩展，适应不同规模和类型的交通路口，并能够保证系统的稳定运行。

二、智能交叉路口信号控制系统的技术原理智能交叉路口信号控制系统的实现离不开以下几种关键技术：1. 实时交通数据采集与处理技术：通过交通视频监控、车辆感知技术等手段，实时采集交通流量、车速、车辆类型等数据，并进行处理和分析。

2. 交通流量预测技术：通过对历史数据和实时数据的分析，可以对未来一段时间内的交通流量进行预测，为信号配时决策提供依据。

3. 信号相位优化技术：通过优化信号相位的配时方案，使各个交叉口的信号互相配合，最大程度地提高交通流量和通行效率。

4. 通讯技术：将交通信号控制系统与中心控制中心进行连接，实现实时的数据传输、交互和协调。

5. 智能算法技术：利用人工智能、机器学习等技术，对交通数据进行分析和建模，实现信号配时决策的智能化。

三、智能交叉路口信号控制系统的实现方法智能交叉路口信号控制系统的实现方法主要有以下几种：1. 基于传统控制方法的优化：通过对现有控制算法进行改进和优化，来减少交通拥堵和提高交通效率。

交通行业智能交通信号控制方案第一章智能交通信号控制概述 (2)1.1 智能交通信号控制的意义 (2)1.2 智能交通信号控制系统的发展历程 (2)1.3 智能交通信号控制的关键技术 (3)第二章交通信号控制理论基础 (3)2.1 交通信号控制的基本原理 (3)2.2 交通流理论概述 (4)2.3 交通信号控制模型与算法 (4)第三章智能交通信号控制技术 (5)3.1 交通信号控制系统的硬件设备 (5)3.2 交通信号控制系统的软件平台 (5)3.3 交通信号控制系统的数据采集与处理 (6)第四章实时交通信息采集与处理 (6)4.1 交通信息采集技术 (6)4.2 交通信息处理与分析方法 (7)4.3 实时交通信息的应用 (7)第五章交通信号控制策略 (8)5.1 动态交通信号控制策略 (8)5.2 自适应交通信号控制策略 (8)5.3 多目标优化交通信号控制策略 (8)第六章智能交通信号控制系统设计 (9)6.1 系统架构设计 (9)6.1.1 系统总体架构 (9)6.1.2 系统模块划分 (9)6.2 系统功能模块设计 (9)6.2.1 数据采集模块 (9)6.2.2 数据处理模块 (10)6.2.3 控制策略模块 (10)6.2.4 控制执行模块 (10)6.3 系统功能优化 (10)6.3.1 数据采集与传输优化 (10)6.3.2 数据处理与挖掘优化 (10)6.3.3 控制策略与执行优化 (10)第七章智能交通信号控制系统的实施与评估 (11)7.1 实施步骤与方法 (11)7.2 系统评估指标体系 (12)7.3 系统效果评估方法 (12)第八章智能交通信号控制系统的管理与维护 (13)8.1 系统管理策略 (13)8.1.1 管理体系构建 (13)8.1.2 管理制度制定 (13)8.1.3 人员培训与考核 (13)8.2 系统维护与故障处理 (13)8.2.1 维护策略制定 (13)8.2.2 维护工作实施 (13)8.2.3 故障处理流程 (13)8.3 系统安全与隐私保护 (14)8.3.1 安全防护措施 (14)8.3.2 隐私保护策略 (14)8.3.3 安全与隐私保护培训 (14)第九章智能交通信号控制系统在典型场景的应用 (14)9.1 城市道路交通信号控制 (14)9.2 高速公路交通信号控制 (14)9.3 公共交通信号优先控制 (15)第十章智能交通信号控制系统的发展趋势与展望 (15)10.1 发展趋势分析 (15)10.2 面临的挑战与机遇 (16)10.3 未来发展展望 (16)第一章智能交通信号控制概述1.1 智能交通信号控制的意义智能交通信号控制作为现代交通管理的重要组成部分，对于提高城市交通运行效率、缓解交通拥堵、保障交通安全具有重要意义。

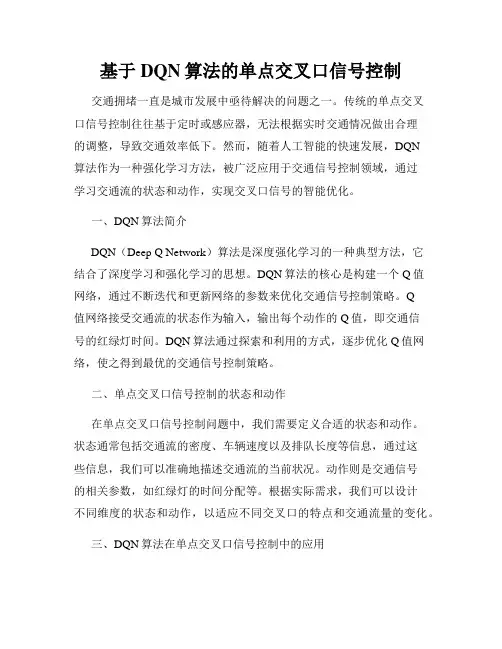

基于DQN算法的单点交叉口信号控制交通拥堵一直是城市发展中亟待解决的问题之一。

传统的单点交叉口信号控制往往基于定时或感应器，无法根据实时交通情况做出合理的调整，导致交通效率低下。

然而，随着人工智能的快速发展，DQN算法作为一种强化学习方法，被广泛应用于交通信号控制领域，通过学习交通流的状态和动作，实现交叉口信号的智能优化。

一、DQN算法简介DQN（Deep Q Network）算法是深度强化学习的一种典型方法，它结合了深度学习和强化学习的思想。

DQN算法的核心是构建一个Q值网络，通过不断迭代和更新网络的参数来优化交通信号控制策略。

Q值网络接受交通流的状态作为输入，输出每个动作的Q值，即交通信号的红绿灯时间。

DQN算法通过探索和利用的方式，逐步优化Q值网络，使之得到最优的交通信号控制策略。

二、单点交叉口信号控制的状态和动作在单点交叉口信号控制问题中，我们需要定义合适的状态和动作。

状态通常包括交通流的密度、车辆速度以及排队长度等信息，通过这些信息，我们可以准确地描述交通流的当前状况。

动作则是交通信号的相关参数，如红绿灯的时间分配等。

根据实际需求，我们可以设计不同维度的状态和动作，以适应不同交叉口的特点和交通流量的变化。

三、DQN算法在单点交叉口信号控制中的应用1. 数据采集与处理：为了训练DQN模型，我们首先需要采集交通流的数据，并对数据进行处理和预处理。

这些数据可以通过交通感应器、摄像头或交通监控系统获取，包括车辆速度、流量、排队长度等信息。

2. 状态和动作空间的定义：根据实际情况，我们需要定义合适的状态和动作空间。

状态空间可以包括感知数据，如车辆速度、交通密度等。

动作空间可以包括红绿灯时间的分配和调整。

3. 构建Q值网络：我们使用深度神经网络来构建Q值网络，网络的输入是交通流的状态，输出是每个动作的Q值。

通过不断的迭代训练，我们可以得到一个优化的Q值网络。

4. 交通信号控制策略的优化：在每个时间步，DQN模型会根据当前的交通流状态选择最优的动作。

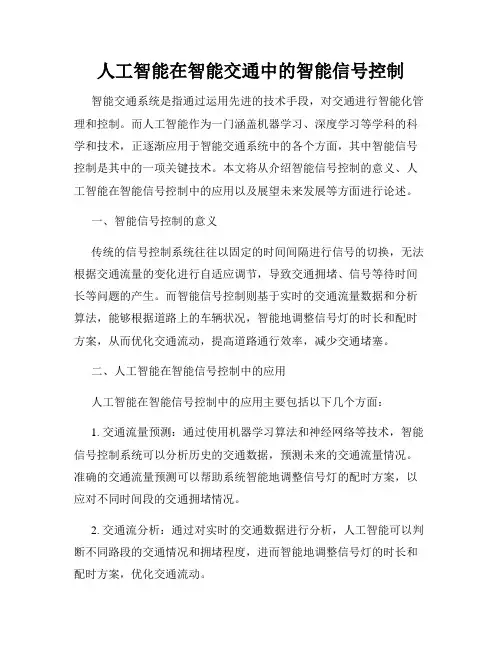

人工智能在智能交通中的智能信号控制智能交通系统是指通过运用先进的技术手段，对交通进行智能化管理和控制。

而人工智能作为一门涵盖机器学习、深度学习等学科的科学和技术，正逐渐应用于智能交通系统中的各个方面，其中智能信号控制是其中的一项关键技术。

本文将从介绍智能信号控制的意义、人工智能在智能信号控制中的应用以及展望未来发展等方面进行论述。

一、智能信号控制的意义传统的信号控制系统往往以固定的时间间隔进行信号的切换，无法根据交通流量的变化进行自适应调节，导致交通拥堵、信号等待时间长等问题的产生。

而智能信号控制则基于实时的交通流量数据和分析算法，能够根据道路上的车辆状况，智能地调整信号灯的时长和配时方案，从而优化交通流动，提高道路通行效率，减少交通堵塞。

二、人工智能在智能信号控制中的应用人工智能在智能信号控制中的应用主要包括以下几个方面：1. 交通流量预测：通过使用机器学习算法和神经网络等技术，智能信号控制系统可以分析历史的交通数据，预测未来的交通流量情况。

准确的交通流量预测可以帮助系统智能地调整信号灯的配时方案，以应对不同时间段的交通拥堵情况。

2. 交通流分析：通过对实时的交通数据进行分析，人工智能可以判断不同路段的交通情况和拥堵程度，进而智能地调整信号灯的时长和配时方案，优化交通流动。

3. 自适应信号控制：人工智能技术使得信号控制系统可以根据实时的交通信息进行自适应调节。

系统可以根据交叉口的交通流量、行驶速度等参数，智能地调整信号灯的配时，使得交通状况得到最优化的改善。

4. 协同控制：人工智能技术还可以实现交通信号的协同控制。

通过建立不同信号灯之间的通信，交通信号可以根据交叉口周围的其他信号灯的状态进行协同配时，从而进一步优化交通流动。

三、展望未来发展随着人工智能技术的不断进步和发展，智能交通中的智能信号控制也将迎来更大的发展空间。

未来，人工智能技术有望进一步提升智能信号控制系统的性能，实现更准确的交通流量预测和更优化的配时方案。

智能网联环境下交叉口信号控制研究综述摘要：伴随机动车、驾驶人数量快速增长和经济社会不断发展，交通需求和交通管理压力与日俱增。

智能网联车辆技术的发展成熟，为更加智能的信号控制提供了硬件基础，同时也对下一代信号控制系统提出了新的要求。

本文以交叉口信号控制问题边界条件为目标，对智能网联环境下交叉口信号控制相关技术、复杂交叉口特性进行分析总结。

关键词：智能网联环境;交通信号控制;复杂交叉口;车辆轨迹1 研究背景随着我国城市发展速度越来越快，机动车的数量也在同步地快速增加，城市道路的新增速度远落后于机动车的增长速度，所以城市道路交通面临着很大的压力。

城市道路交叉口是城市道路运行的重要枢纽，所有车辆都会在交叉口处完成车辆的分流、交叉等，同时也是最容易发生交通拥堵和交通事故的地方,因此,如何更好地利用各个城市主干道交叉口，对提升整个路网具有特别重要的意义。

智慧交通大脑、精细化交通组织管理、需求管理、共享、智慧交通服务等技术与应用正在快速发展。

随着车辆作为客体的智能化、网络化的发展，传统的信号控制方式已经无法适应新的交通需求和用户的出行体验。

随着智能网联汽车技术的发展，在整个空间、时间、空间等方面都得到了充分的应用，使得控制手段变得更加灵活、精细。

2 智能网联车辆轨迹优化研究蒋阳升，刘梦构建了混合交通流全样本车辆轨迹重构模型，分析了智能网联环境下混合交通流的车辆构成及其轨迹数据采集环境，提出了基于智能驾驶员跟驰模型的车辆轨迹重构模型,实现了对插入轨迹数量、轨迹位置和速度等参数的估计；最后,设计仿真试验验证了模型在不同交通流密度和智能网联车渗透率条件下的适用性[1]。

基于区块链技术提出智能网联车队的协同轨迹预测系统,王仁生在此基础上，对各节点和道路设施进行了实时预测，并将所获得的数据进行分析，并将所获得的数据进行分析，并将所获得的数据进行分析，并将这些数据以区块链的方式添加到存储信用度的区块链中。

通过这一得分，智能网络中的车辆可以根据其他节点的信用等级来判定其可信度，对信用等级较低的节点进行置顶，从而达到协同驾驶的目的[2]。

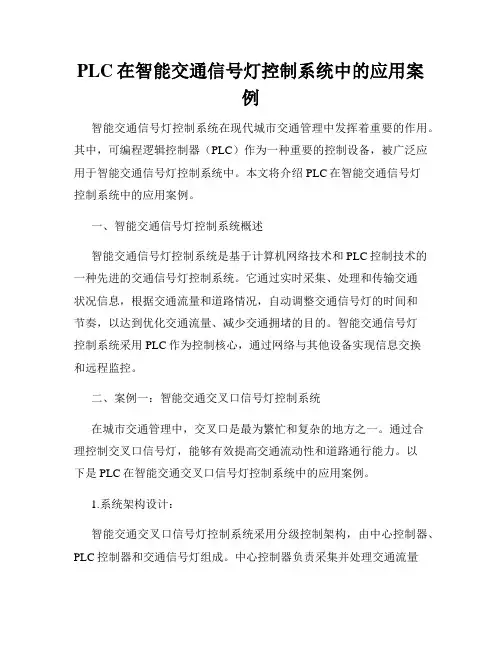

PLC在智能交通信号灯控制系统中的应用案例智能交通信号灯控制系统在现代城市交通管理中发挥着重要的作用。

其中，可编程逻辑控制器（PLC）作为一种重要的控制设备，被广泛应用于智能交通信号灯控制系统中。

本文将介绍PLC在智能交通信号灯控制系统中的应用案例。

一、智能交通信号灯控制系统概述智能交通信号灯控制系统是基于计算机网络技术和PLC控制技术的一种先进的交通信号灯控制系统。

它通过实时采集、处理和传输交通状况信息，根据交通流量和道路情况，自动调整交通信号灯的时间和节奏，以达到优化交通流量、减少交通拥堵的目的。

智能交通信号灯控制系统采用PLC作为控制核心，通过网络与其他设备实现信息交换和远程监控。

二、案例一：智能交通交叉口信号灯控制系统在城市交通管理中，交叉口是最为繁忙和复杂的地方之一。

通过合理控制交叉口信号灯，能够有效提高交通流动性和道路通行能力。

以下是PLC在智能交通交叉口信号灯控制系统中的应用案例。

1.系统架构设计：智能交通交叉口信号灯控制系统采用分级控制架构，由中心控制器、PLC控制器和交通信号灯组成。

中心控制器负责采集并处理交通流量信息，根据交通流量和道路情况生成控制策略，在各个交叉口的PLC 控制器上进行实时调度，并通过控制信号控制交通信号灯的切换。

2.交通流量检测：智能交通交叉口信号灯控制系统通过传感器对交通流量进行实时检测。

传感器采集的数据经过处理后，传输到中心控制器进行分析和判断。

3.PLC控制策略：中心控制器根据实时的交通流量信息，采用智能算法生成PLC控制器的控制策略。

控制策略包括灯光切换的时间和节奏，以及不同交通流量条件下的优先级设置。

4.PLC控制与输出：中心控制器通过网络将控制策略传输给各个交叉口的PLC控制器，PLC控制器根据控制策略实时调度交通信号灯的切换，并输出相应的控制信号。

5.远程监控与管理：智能交通交叉口信号灯控制系统支持远程监控和管理。

中心控制器可以实时监测各个交叉口的交通流量和信号灯状态，并根据实时数据进行远程管理和调控。

（一）交通信号点控制交通信号单点信号控制，又称“点控”，用于单个信号的路口，属于孤立交叉口的信号控制。

根据交叉口的流量和流向，确定最佳配时方案，可保证最大通行能力或最小延误。

1．定时控制。

定时信号控制也称周期控制，定时周期控制属于自动控制。

配时参数的各种组合，构成不同的信号配时方案。

（1）单点定时周期控制。

预先调整信号机的控制相位、周期长度和绿信比，根据设计好的程序轮流给各方向的车辆和行人分配通行权，控制不同方向的交通流。

（2）多段定时周期控制。

若一天当中各时间段的交通量相差较大，则应采用多套配时方案。

根据一天内不同时段交通量的变化，选择相应的配时方案，以适应交通流变化的需要。

定时控制方式适用于那些交通量不大、变化较稳定、相隔距离较远的交叉口。

2．感应式信号控制。

根据车辆感应器提供的信息调整周期长度和绿灯时间。

它可更好地适应交通量的变化，减少延误，提高交叉口的通行能力。

特别适用于各方向交通量明显随时间变化较大且无规律的交叉路口。

它的主要型式有以下两种：（1）半感应式信号控制。

在部分进口道上设置车辆感应器，通常设在次要路口。

平时主干道维持长绿信号，只有当支路上有车辆到达交叉口时，才给以通行权。

这种控制适用于主干道上交通量特别大，而支路上流量较小的交叉口。

（2）全感应式信号控制。

所有进口道上都安装车辆感应器。

当主干道和支道的交通量都比较小时，主、支道入口的信号均维持最短绿灯时间，此时它相当于定时周期控制，当交通量较大时，可自动延长绿灯时间。

全感应式信号控制适用于相交道路的交通流量都比较大、且都不稳定的情况。

3．按钮式信号控制。

按钮式信号控制，属于人工控制，它适用于支线路口或非交叉口的人行横道处，平时主干道路是绿灯信号，支线路口来车或有行人横穿道路时，可按一下路旁与信号机相连的开关（有的设计为遥控开关），则绿灯变为红灯。

这种控制方式，适用于支线路口车辆或行人较少的道路。

（二）交通信号线控制交通信号线控制，也称“绿波控制”，是把干道上若干连续交叉路口的交通信号连接起来，同时对各交叉路口设计一种相互协调的配时方案，各交叉路口的信号灯联合运行，使车辆通过第一个交叉路口后，按一定的车速行驶，到达后面各交叉路口时均可遇到绿灯，大大减少车辆的停车次数与延误。
