隧道窑的结构和工作原理1. 隧道窑的简介说到隧道窑，大家可能会想，“这是什么东东？”其实，隧道窑是一种超牛的工业炉，主要用于陶瓷、砖块、瓦片等材料的烧制。
它的结构就像一条漫长的隧道，里面有各种各样的设备和技术，让我们一起走进这个神秘的世界吧！2. 隧道窑的结构2.1 窑体隧道窑的主体就像一根长长的管子，真是“见缝插针”的艺术！它一般由耐火砖构成，能够承受高温，简直就像是高温的“铁血战士”。
窑体内部有多条通道，用于进出不同的产品。
这样一来，就能一次性烧制大量的东西，效率杠杠的，真是“多一事不如少一事”的好选择。
2.2 热交换系统然后就是热交换系统了，听起来高大上，其实就是把热气循环利用的聪明办法。
这个系统可以让窑内的热量得到最大化的利用，简直就像“过期不候”的节能达人，省钱又环保。
大家知道，烧砖烧瓦可是个耗能大户，能省一分钱就是一分钱啊！2.3 进料和出料系统别忘了进料和出料系统，这可是“流动性”的重要保证。
它们负责把未烧制的材料送进去，以及把烧好的成品搬出来。
想象一下，一个个瓷砖像赶集一样，纷纷走出隧道窑，真是“人山人海”，热闹非凡！3. 隧道窑的工作原理3.1 烧制过程说到工作原理，隧道窑的烧制过程简直像个大舞台，产品们在这里上演一场精彩的“火焰秀”。
首先，未烧制的材料被送入窑内，随着温度逐渐升高，它们就像变魔术一样，发生一系列化学变化。
刚开始的时候，温度可能在600℃左右，慢慢地，直到1300℃，那种高温简直是“热火朝天”！3.2 冷却过程烧制完后，接下来就是冷却过程了。
这时候，窑内的温度开始下降，就像“凉风习习”的秋天，产品们终于可以松一口气。
冷却的过程也很重要，太快可能会导致产品裂开，这可是“功亏一篑”的事情啊！所以，隧道窑一般采用渐进式冷却，让每一个产品都能安安全全地“顺风归家”。
4. 小结总的来说，隧道窑不仅仅是一座简单的窑炉，它就像是一台高效的生产机器，运转起来那叫一个顺畅。
它的设计和工作原理融合了许多现代科技，既节能又环保，真是“聪明绝顶”。

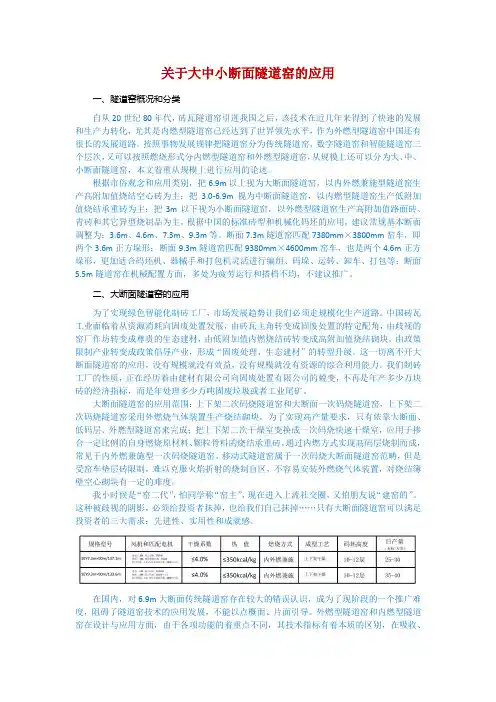

关于大中小断面隧道窑的应用一、隧道窑概况和分类自从20世纪80年代，砖瓦隧道窑引进我国之后，该技术在近几年来得到了快速的发展和生产力转化，尤其是内燃型隧道窑已经达到了世界领先水平，作为外燃型隧道窑中国还有很长的发展道路。
按照事物发展规律把隧道窑分为传统隧道窑、数字隧道窑和智能隧道窑三个层次，又可以按照燃烧形式分内燃型隧道窑和外燃型隧道窑，从规模上还可以分为大、中、小断面隧道窑，本文着重从规模上进行应用的论述。
根据市俗观念和应用类别，把6.9m以上视为大断面隧道窑，以内外燃兼施型隧道窑生产高附加值烧结空心砖为主；把3.0-6.9m视为中断面隧道窑，以内燃型隧道窑生产低附加值烧结承重砖为主；把3m以下视为小断面隧道窑，以外燃型隧道窑生产高附加值路面砖、青砖和其它异型烧制品为主。
根据中国的标准砖型和机械化码坯的应用，建议常规基本断面调整为：3.6m、4.6m、7.3m、9.3m等。
断面7.3m隧道窑匹配7380mm×3800mm窑车，即两个3.6m正方垛形；断面9.3m隧道窑匹配9380mm×4600mm窑车，也是两个4.6m正方垛形，更加适合码坯机、器械手和打包机灵活进行编组、码垛、运转、卸车、打包等；断面5.5m隧道窑在机械配置方面，多处为疲劳运行和搭档不均，不建议推广。
二、大断面隧道窑的应用为了实现绿色智能化制砖工厂，市场发展趋势让我们必须走规模化生产道路。
中国砖瓦工业面临着从资源消耗向固废处置发展，由砖瓦主角转变成固废处置的特定配角，由歧视的窑厂作坊转变成尊贵的生态建材，由低附加值内燃烧结砖转变成高附加值烧结砌块，由政策限制产业转变成政策倡导产业，形成“固废处理、生态建材”的转型升级。
这一切离不开大断面隧道窑的应用，没有规模就没有效益，没有规模就没有资源的综合利用能力。
我们制砖工厂的性质，正在经历着由建材有限公司向固废处置有限公司的蜕变，不再是年产多少万块砖的经济指标，而是年处理多少万吨固废垃圾或者工业尾矿。
隧道窑课程设计一、引言隧道窑是一种传统的烧制陶瓷器皿的窑炉构造，广泛应用于中国古代的陶瓷生产。
本课程设计将从隧道窑的原理、结构、操作流程等方面进行详细探讨，并设计一堂关于隧道窑的实践课程，以提供学生对陶瓷制作的全面了解和实践经验。
二、隧道窑概述2.1 隧道窑的定义隧道窑是一种纵向布置的陶瓷烧制窑炉，具有连续性和高效率的特点。
其独特的结构设计使得烧制过程中热能利用更加充分，能够同时进行多次烧制，提高了陶瓷生产的效益。
2.2 隧道窑的原理隧道窑的烧制原理主要包括燃料燃烧和热传导两个过程。
燃料通过烧炉的方式提供热能，而热传导则是指热能从燃料到陶瓷器物的传递过程。
2.3 隧道窑的结构隧道窑主要由加热区、烧成区和冷却区组成。
加热区用于燃烧燃料产生热量，烧成区用于陶瓷器物的烧制，冷却区则用于冷却已烧成的器物。
三、隧道窑的操作流程3.1 燃料准备在进行隧道窑烧制之前，需要准备好燃料。
常用的燃料包括柴火、煤炭等。
燃料的选择要根据窑炉的规模和烧制需求进行。
3.2 装窑在装窑的过程中，需要将陶瓷器物放置在窑炉的合适位置。
同时，要注意器物之间的间隔，以免相互接触造成损坏。
3.2.1 空间利用为了充分利用窑炉的空间，可以采用合理的器物布局方式，尽量减少空隙。
3.2.2 稳定固定对于易碎的陶瓷器物，需要采取稳定的固定措施，以防止在烧制过程中发生移动或倒塌。
3.3 点火在进行隧道窑的烧制之前，需要点燃燃料，使其燃烧产生热量。
点火过程需要注意火势的适度，以免过热造成器物破损。
3.4 烧制烧制过程是隧道窑的核心环节，经过连续的高温烧制，使陶瓷器物得到完全烧结，达到预期的质量要求。
3.4.1 控温在烧制过程中，要注意控制窑温的升降速度和保持时间，以及不同区域的温度分布。
3.4.2 排烟燃烧产生的烟气需要通过排烟口排出，以保持窑内的良好通风环境。
3.5 冷却烧成的器物需要经过冷却过程，降低温度到适合处理的程度。
冷却过程需要缓慢进行，以免快速温差造成器物开裂。
5.4.3隧道窑的构造及工作原理
隧道窑一般是一条长的直线形隧道，其两侧及顶部有固定的墙壁及拱顶，底部铺设的轨道上运行着窑车。
燃烧设备设在隧道窑的中部两侧，构成了固定的高温带--烧成带，燃烧产生的高温烟气在隧道窑前端烟囱或引风机的作用下，沿着隧道向窑头方向流动，同时逐步地预热进入窑内的制品，这一段构成了隧道窑的预热带。
在隧道窑的窑尾鼓入冷风，冷却隧道窑内后一段的制品，鼓入的冷风流经制品而被加热后，再抽出送入干燥器作为干燥生坯的热源，这一段便构成了隧道窑的冷却带。
在台车上放置装入陶瓷制品的匣钵，连续地由预热带的入口慢慢地推入（常用机械推入），而载有烧成品的台车，就由冷却带的出口渐次被推出来（约1小时左右，推出一车）。
耐火材料用隧道窑按使用温度可分为三类：
1）低温隧道窑－烧成温度约1000℃，主要用于焙烧滑板砖和其它一些有特殊工艺要求的制品。
2）中温隧道窑：烧成温度1300℃～1650℃，主要用于烧成普通碱性砖、粘土砖、高铝砖、滑板砖、水口砖、硅砖等制品。
3）高温隧道窑：烧成温度大于1700℃，一般介于1800℃～1900℃，主要用于烧成中档镁砖、高纯镁砖、直接结合镁铬砖、镁铝质及刚玉质等制品。
硅砖隧道窑一般长150m～180m，车台面至窑顶的高度为1.6m～1.9m；碱性砖隧道窑一般长80m～100m，车台面至窑顶的高度～1m等。
隧道窑一般是一条长的直线形隧道，其两侧及顶部有固定的墙壁及拱顶，底部铺设的轨道上运行着窑车。
燃烧设备设在隧道窑的中部两侧，构成了固定的高温带--烧成带，燃烧产生的高温烟气在隧道窑前端烟囱或引风机的作用下，沿着隧道向窑头方向流动，同时逐步地预热进入窑内的制品，这一段构成了隧道窑的预热带。
在隧道窑的窑尾鼓入冷风，冷却隧道窑内后一段的制品，鼓入的冷风流经制品而被加热后，再抽出送入干燥器作为干燥生坯的热源，这一段便构成了隧道窑的冷却带。
在台车上放置装入陶瓷制品的匣钵，连续地由预热带的入口慢慢地推入（常用机械推入），而载有烧成品的台车，就由冷却带的出口渐次被推出来（约1小时左右，推出一车）。
隧道窑与间歇式的旧式倒焰窑相比较，具有一系列的优点。
1、生产连续化，周期短，产量大，质量高。
Continuous production, short circle, big production capacity and high quality.2、利用逆流原理工作，因此热利用率高，燃料经济，因为热量的保持和余热的利用都很良好，所以燃料很节省，较倒焰窑可以节省燃料50-60%左右。
saving the minerals 50-60%.3、烧成时间减短，比较普通大窑由装窑到出空需要3-5天，而隧道窑约有20小时左右就可以完成。
short stining time, which w.b 3-5 days less than normal hoffmon kiln..4、节省劳力。
不但烧火时操作简便，而且装窑和出窑的操作都在窑外进行，也很便利，改善了操作人员的劳动条件，减轻了劳动强度。
safing labours. Not only easy operation during sintering, loading and exporting for green bricks. But also improving the working condisiton, and reduce the labour intensity.5、提高质量。
贵州省忠庄监狱砖厂100. 4米隧道窑设计说明书设计：_____________校核：_____________审定：_____________设总：_____________贵州省建筑材料科学研究设计院二OOO年九月一、概述二、基本结构及工作原理1 •基本结构2.隧道窑主要结构名称3 .工作原理4.热工制度5.隧道窑操作注意事项6.主要技术性能三、施工要求1 .总则2.施工程序3.技术要求4.施工检查及验收程序四、烘窑1 .目的2.烘窑制度—、概述隧道窑是烧结砖瓦厂先进的连续式焙烧设备，与其它焙烧设备相比，具有热利用率高、装卸砖坯和成品易于实现机械化、产量高、劳动强度低、工作环境好等特点。
木隧道窑是我院针对贵州省忠庄监狱砖厂建设规模、原料性能及工艺要求而设计的一次码烧隧道窑，码坯层数14层。
成型砖坯码装窑车后，经干燥窑干燥，入隧道窑干坯含水率应小于8%。
木窑以煤为燃料，对煤质无特殊要求。
并可在砖坯中掺入粉煤灰、炉渣或煤砰石为内燃料，以节约用煤。
本窑可用于焙烧以粘土、页岩、煤砰石为原料的实心砖及空心砖。
在施工和点火之前，施工人员和操作人员应仔细阅读本说明书, 熟悉热工系统原理，严格按照设计要求进行施工和操作，以保证施工质量和隧道窑正常运转。
二、基本结构及工作原理1.基木结构本窑为双孔（工作道）隧道窑。
窑全长100. 4米，采用2510X 3140窑车，单工作道容车数40辆。
窑工作道断面宽度3米，有效高度（从窑车而算起）1.833米。
窑拱采用三心拱结构，中部60度拱半径2200,两侧60度拱半径800。
外窑墙为斜窑墙，斜度1:0.38。
全窑沿窑长度分为三个热工带，预热带长39.2米，16个车位，焙烧带长27. 9米，11个车位，冷却带长33. 3米，13个车位。
使用时可根据实际情况适当调整各带比例。
木窑每工作道设哈风闸8对，交错排列；余热闸2对，对称排列；余热空腔6个；投煤孔39排，117个；车底平衡风机1台；加砂管10对；进车端窑门1扇。
碳素隧道窑生产工艺及流程一、碳素隧道窑的基本情况。
碳素隧道窑呢，就像是一个超级大的烤炉，不过它烤的可不是面包蛋糕啥的，而是碳素制品。
这个窑长长的，像个大隧道一样，所以就叫隧道窑啦。
它是专门用来对碳素材料进行高温烧制处理的地方。
在这个大窑里，有着各种各样的结构和设备，都是为了让碳素能经历完美的变身过程。
二、原料准备阶段。
说到碳素，它的原料那可得好好挑选。
就像我们做菜要选新鲜的食材一样，做碳素制品也要选好原料。
一般来说，会有各种含碳的物质，像焦炭、无烟煤之类的。
这些原料可不是直接就扔进窑里的哦。
首先得把它们加工处理，比如说要把原料进行破碎，就像把大石头敲成小石块一样，把这些原料弄成合适的大小。
然后还要进行筛选，把不符合要求的杂质或者太大太小的颗粒给去掉，只留下那些质量好、大小合适的原料，这就像是在挑水果，把坏的烂的挑出去，只留下又大又好的。
三、成型环节。
原料准备好之后，就要把它们变成我们想要的形状啦。
这就像是捏泥人一样，不过比捏泥人要复杂得多。
可以采用不同的成型方法，比如挤压成型或者模压成型。
挤压成型就像是挤牙膏一样，把原料从一个特定的模具里挤出来，变成长长的条状物，这个条状物的形状就可以根据我们的需求来设计啦。
模压成型呢，就是把原料放到模具里，然后像盖印章一样，用力压一压，就变成我们想要的形状了，可能是块状的，也可能是其他特殊的形状。
在这个过程中，要特别注意成型的质量，要是形状不规整或者有裂缝，那可不行，就像我们捏泥人捏歪了一样，那这个产品就不合格啦。
四、干燥过程。
成型后的碳素制品可还是湿湿的呢，就像刚从水里捞出来的一样。
这时候就需要干燥啦。
干燥就像是把湿衣服晾干一样，要把碳素制品里的水分去掉。
这个过程要控制好温度和湿度，不能太快也不能太慢。
如果太快了，制品可能会干裂，就像土地干旱了会裂开一样；如果太慢了，又会影响生产效率。
一般会在专门的干燥室里进行干燥，让碳素制品慢慢失去水分，变得干燥又结实。
五、装窑。
