离散控制系统的性能指标评估与优化离散控制系统是指由离散信号进行控制的系统，它在工业自动化领域中起着重要的作用。
离散控制系统的性能指标评估与优化是改进系统响应、提高控制效果的关键环节。
本文将从离散控制系统的性能指标评估、常见优化方法以及实例分析三个方面进行论述。
一、离散控制系统的性能指标评估离散控制系统的性能评估是对系统的控制效果进行客观、定量的衡量。
常见的性能指标包括稳态误差、动态响应特性和稳定性等。
1. 稳态误差稳态误差是系统输出与期望输出之间的差异，反映了系统的稳态控制精度。
常见的稳态误差指标包括零误差常数Kp、静态误差和稳定误差。
2. 动态响应特性动态响应特性是指系统对输入信号的响应速度和质量。
常用的动态响应特性指标有上升时间Tr、峰值时间Tp、超调量Mp和调节时间Ts。
3. 稳定性稳定性是保证系统正常工作的基本要求，用于评估系统是否具有良好的鲁棒性和稳定性。
常见的稳定性指标包括极点位置、幅值裕度和相位裕度等。
二、离散控制系统的优化方法离散控制系统的优化方法旨在改善系统的性能指标，提高系统的控制效果。
常见的优化方法包括PID控制器参数调整、模型预测控制、最优控制和自适应控制等。
1. PID控制器参数调整PID控制器是离散控制系统中常用的控制器，通过合理地调整PID控制器的参数可以改善系统的稳态误差和动态响应特性。
常用的参数调整方法有经验法则法、Ziegler-Nichols法和模糊PID控制等。
2. 模型预测控制模型预测控制是一种基于系统模型进行预测的控制方法，通过优化控制输入来实现系统的性能优化。
它可以对系统的未来状态进行预测，并在当前时刻采取合适的控制动作。
常用的模型预测控制方法有基于模型的预测控制和自适应模型预测控制等。
3. 最优控制最优控制方法通过优化控制输入来实现系统性能的最优化。
常用的最优控制方法包括线性二次调节器（LQR）、最优随机控制和最优动态规划等。
4. 自适应控制自适应控制方法是指根据系统的实时情况自动调整控制参数以适应系统的变化。
介绍控制系统的性能指标控制系统的性能指标是用来评价控制系统的表现和效果的重要指标。
在设计和开发控制系统时，了解和掌握这些性能指标对于提高系统的效率和性能非常重要。
本文将介绍控制系统的三个主要性能指标：精度、响应时间和稳定性。
精度精度是控制系统的一个重要指标，用来评估系统的输出与期望值之间的差异。
在控制系统中，我们希望系统的输出能够尽可能接近期望值，而精度就是衡量这种接近程度的度量。
通常，精度是通过计算系统的误差来衡量的。
误差是系统输出与期望值之间的差异，可以表示为一个数值或一个百分比。
较小的误差意味着系统的输出与期望值之间的差异较小，即精度较高。
响应时间响应时间是指控制系统从接收到输入信号到产生相应输出信号的时间间隔。
它反映了系统对于输入变化的灵敏度和快速反应的能力。
在控制系统中，响应时间的短暂与否对于控制效果和性能非常重要。
一个具有较短响应时间的控制系统可以更快地对输入变化做出反应，从而使系统更加稳定和可靠。
稳定性稳定性是指控制系统在面对外部扰动时能够保持输出的稳定性和可控性。
在控制系统中，我们希望系统的输出能够保持在期望范围内，而不会出现过大的波动或不稳定的情况。
稳定性可以通过控制系统的传递函数和频率响应来进行评估。
一个稳定的控制系统将产生平稳且可控的输出，而不会受到外部扰动的影响。
性能指标的关系精度、响应时间和稳定性在控制系统中密切相关，彼此影响。
精度和稳定性是控制系统的基本要求，而响应时间则是在满足精度和稳定性的前提下，对控制系统性能进行优化的重要考虑因素。
在设计和开发控制系统时，需要综合考虑这三个性能指标。
如果一个控制系统的精度较高但响应时间较长，那么系统的实时性和灵敏度可能会受到影响；如果一个控制系统的响应时间很短但稳定性较差，那么系统的输出可能会不稳定或发生超调。
因此，为了实现优秀的控制系统性能，需要在精度、响应时间和稳定性之间找到一个平衡点。
这就需要设计者在控制系统开发过程中合理选择和调整控制器参数、采用合适的控制策略以及优化系统的结构和组件。

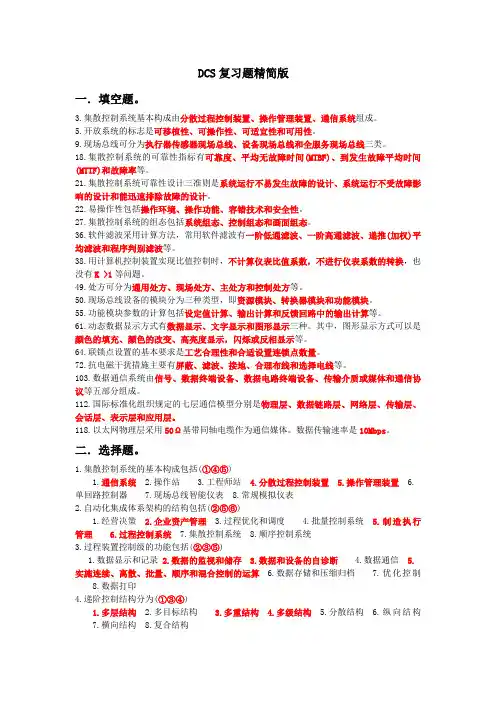

DCS复习题精简版一．填空题。
3.集散控制系统基本构成由分散过程控制装置、操作管理装置、通信系统组成。
5.开放系统的标志是可移植性、可操作性、可适宜性和可用性。
9.现场总线可分为执行器传感器现场总线、设备现场总线和全服务现场总线三类。
18.集散控制系统的可靠性指标有可靠度、平均无故障时间(MTBF)、到发生故障平均时间(MTTF)和故障率等。
21.集散控制系统可靠性设计三准则是系统运行不易发生故障的设计、系统运行不受故障影响的设计和能迅速排除故障的设计。
22.易操作性包括操作环境、操作功能、容错技术和安全性。
27.集散控制系统的组态包括系统组态、控制组态和画面组态。
36.软件滤波采用计算方法，常用软件滤波有一阶低通滤波、一阶高通滤波、递推(加权)平均滤波和程序判别滤波等。
38.用计算机控制装置实现比值控制时，不计算仪表比值系数，不进行仪表系数的转换，也没有K >1等问题。
49.处方可分为通用处方、现场处方、主处方和控制处方等。
50.现场总线设备的模块分为三种类型，即资源模块、转换器模块和功能模块。
55.功能模块参数的计算包括设定值计算、输出计算和反馈回路中的输出计算等。
61.动态数据显示方式有数据显示、文字显示和图形显示三种。
其中，图形显示方式可以是颜色的填充、颜色的改变、高亮度显示，闪烁或反相显示等。
64.联锁点设置的基本要求是工艺合理性和合适设置连锁点数量。
72.抗电磁干扰措施主要有屏蔽、滤波、接地、合理布线和选择电线等。
103.数据通信系统由信号、数据终端设备、数据电路终端设备、传输介质或媒体和通信协议等五部分组成。
112.国际标准化组织规定的七层通信模型分别是物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。
118.以太网物理层采用50Ω基带同轴电缆作为通信媒体。
数据传输速率是10Mbps。
二．选择题。
1.集散控制系统的基本构成包括(①④⑤)1.通信系统2.操作站3.工程师站4.分散过程控制装置5.操作管理装置6.单回路控制器7.现场总线智能仪表8.常规模拟仪表2.自动化集成体系架构的结构包括(②⑤⑥)1.经营决策2.企业资产管理3.过程优化和调度4.批量控制系统5.制造执行管理6.过程控制系统7.集散控制系统8.顺序控制系统3.过程装置控制级的功能包括(②③⑤)1.数据显示和记录2.数据的监视和储存3.数据和设备的自诊断4.数据通信5.实施连续、离散、批量、顺序和混合控制的运算6.数据存储和压缩归档7.优化控制8.数据打印4.递阶控制结构分为(①③④)1.多层结构2.多目标结构3.多重结构4.多级结构5.分散结构6.纵向结构7.横向结构8.复合结构5.分散控制结构表现为(①②④⑦)1.人事分散2.功能分散3.设备分散4.地域分散5.操作分散6.管理分散7.负荷分散8.通信分散10.保证互操作性的措施有(②③⑤)等。
控制系统性能指标控制系统性能指标是评价一个控制系统运行状况的重要标准。
它们反映了系统在实际应用中的稳定性、可靠性、响应速度和控制精度等方面的表现。
通过合理设置和监控这些性能指标，可以确保控制系统的稳定性和可靠性，从而提高工业生产过程的效率和质量。
一、稳定性指标稳定性指标是评价控制系统稳定性的重要参数。
它直接关系到系统是否能够在给定扰动下保持所需的工作状态。
主要包括：1. 稳定裕度：稳态裕度是系统在稳定状态下对扰动的耐受能力的度量。
它用于评估系统在扰动作用下是否保持稳定，并且稳定性程度如何。
2. 稳态误差：稳态误差是系统输出与期望输出之间的差距。
通过分析系统的稳态误差，可以评价系统的稳定性能，并相应调整控制参数以减小误差。
二、响应速度指标响应速度是指控制系统从收到指令到系统响应完成所花费的时间。
快速的响应速度可以提高系统的控制效率和生产效率。
常用的响应速度指标有：1. 上升时间：上升时间是指系统从初始状态到达稳定状态所需的时间。
较短的上升时间意味着系统能够更快地响应指令，提高控制系统的效率。
2. 调节时间：调节时间是指系统从初始状态到达稳态状态所需的时间。
它描述了系统响应的速度和灵敏度，是评价系统控制效能的重要指标。
3. 超调量：超调量是指系统在响应过程中超过设定值的最大偏差。
较小的超调量可以提高控制系统的稳定性和精度。
三、控制精度指标控制精度指标是评价控制系统输出精度的重要参数。
它反映了系统对目标值的准确程度。
常用的控制精度指标有：1. 零偏量：零偏量是指系统输出与期望输出之间的平均差距。
较小的零偏量意味着系统的输出更接近于期望输出，提高了系统的控制精度。
2. 频率变化失真：频率变化失真是指系统响应频率发生偏移的能力。
它反映了系统输出在频率变化时的准确程度。
3. 总谐波畸变率：总谐波畸变率是评价系统输出波形质量的重要指标。
通过降低总谐波畸变率可以提高系统的输出精度和质量。
通过合理设置和监控控制系统的性能指标，可以确保系统在实际应用中的稳定性和可靠性，提高生产效率和质量。
控制系统的性能评估与指标选择控制系统是现代工程中非常重要的一部分，它可以使得各种设备和系统达到预期的性能水平。
为了确保控制系统能够正常运行并取得满意的效果，我们需要进行性能评估并选择合适的指标来衡量其性能。
本文将探讨控制系统的性能评估方法以及指标的选择。
一、控制系统性能评估的方法在评估控制系统的性能时，我们需要采用一系列方法来对其进行全面的评估。
以下是几种常见的控制系统性能评估方法：1. 数学模型分析：通过建立控制系统的数学模型，使用数学工具对其进行分析，如传递函数、状态空间模型等。
通过模型分析，我们可以得到系统的频率响应、稳定性、误差特性等信息，从而评估其性能。
2. 实验测试：利用实际的控制系统进行测试和实验，获取系统的实际性能数据。
可以通过观察实验结果，比较实际输出与期望输出的差异，来评估系统的性能。
3. 模拟仿真：使用计算机软件对控制系统进行仿真模拟，模拟不同输入条件下系统的运行情况。
通过观察仿真结果，评估系统的性能。
4. 系统观测：通过观察和记录实际工作中的控制系统行为，分析控制系统在实际运行过程中的性能表现。
可以观察系统的稳态误差、动态响应等指标，来评估系统的性能。
二、控制系统性能评估的指标选择在控制系统性能评估过程中，我们需要选择合适的指标来衡量系统的性能。
以下是一些常见的控制系统性能指标：1. 稳定性指标：包括阻尼比、自然频率、超调量等。
稳定性是控制系统的基本要求之一，衡量系统能否快速、准确地响应给定输入信号，保持系统的稳定性。
2. 响应速度指标：包括上升时间、峰值时间等。
响应速度是衡量系统动态性能的重要指标，它反映了系统对输入信号的快速响应能力。
3. 精度指标：包括稳态误差、静态误差等。
精度指标衡量系统输出与期望输出之间的偏差，反映了系统对输入信号的准确跟踪能力。
4. 鲁棒性指标：衡量系统对参数变化、外部扰动等不确定性因素的抗干扰能力。
常用的指标包括稳定裕度、相位裕度等。
5. 频率响应指标：包括增益裕度、带宽等。

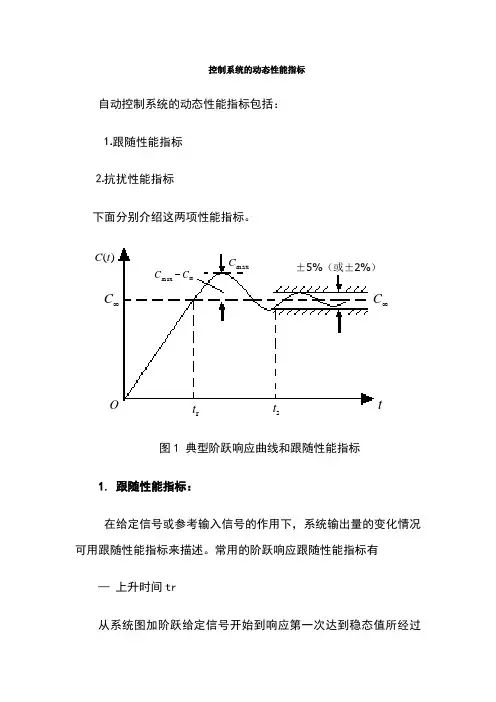

控制系统的动态性能指标自动控制系统的动态性能指标包括： ⒈跟随性能指标 ⒉抗扰性能指标下面分别介绍这两项性能指标。
O ±5%（或±2%）)(t C ∞C ∞-C C max maxC ∞C 0tt r t s图1 典型阶跃响应曲线和跟随性能指标1. 跟随性能指标：在给定信号或参考输入信号的作用下，系统输出量的变化情况可用跟随性能指标来描述。
常用的阶跃响应跟随性能指标有— 上升时间tr从系统图加阶跃给定信号开始到响应第一次达到稳态值所经过的时间，它表征动态响应的快速性。
— 超调量与峰值时间p t在阶跃响应过程中，时间超过r t 以后，输出量有可能继续升高，到达最大值m ax C 以后回落。
m ax C 和稳态值∞C 之间的差与稳态值的比称为超调量，常用百分数表示，即%100max ⨯-=∞∞C C C σ超调量反映系统的相对稳定性。
超调量越小，相对稳定性越好。
系统阶跃响应从零开始，到达最大值m ax C 所经历的时间p t ，称为峰值时间p t 。
— 调节时间ts调节时间又称为过渡过程时间，它衡量整个输出量调节过程的快慢。
理论上线性系统的输出过渡过程要到∞=t 时才结束，但实际上由于存在各种非线性因素，过渡过程到一定时间就终止了。
为了在线性系统阶跃响应曲线上表示调节时间，认为响应进入稳态值附近一个小的误差带内（可取%5±或%2±）并不再出来时，系统的过渡过程就结束了。
将响应进入并不再超出该误差带所需要的时间定义为调节时间。
调节时间既反映了系统响应的快速性，也能反映系统的稳定性。
maxC ∆1∞C 2∞C ±5%（或±2%）CNNOtt mt vC b图2 突加扰动的动态过程和抗扰性能指标2. 突加阶跃扰动时抗扰性能指标控制系统稳定运行中，突然施加一个使输出量降低的阶跃扰动量以后，输出量由降低到恢复到新的稳态的过渡过程是系统典型的抗扰动过程，如图2所示。
