电焊条牌号鉴别及电焊条酸碱性常识

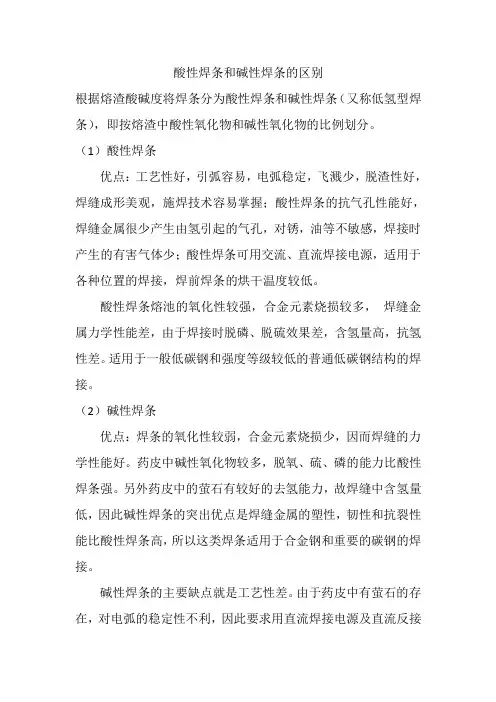

酸性焊条和碱性焊条的区别根据熔渣酸碱度将焊条分为酸性焊条和碱性焊条（又称低氢型焊条），即按熔渣中酸性氧化物和碱性氧化物的比例划分。

（1）酸性焊条优点：工艺性好，引弧容易，电弧稳定，飞溅少，脱渣性好，焊缝成形美观，施焊技术容易掌握；酸性焊条的抗气孔性能好，焊缝金属很少产生由氢引起的气孔，对锈，油等不敏感，焊接时产生的有害气体少；酸性焊条可用交流、直流焊接电源，适用于各种位置的焊接，焊前焊条的烘干温度较低。

酸性焊条熔池的氧化性较强，合金元素烧损较多，焊缝金属力学性能差，由于焊接时脱磷、脱硫效果差，含氢量高，抗氢性差。

适用于一般低碳钢和强度等级较低的普通低碳钢结构的焊接。

（2）碱性焊条优点：焊条的氧化性较弱，合金元素烧损少，因而焊缝的力学性能好。

药皮中碱性氧化物较多，脱氧、硫、磷的能力比酸性焊条强。

另外药皮中的萤石有较好的去氢能力，故焊缝中含氢量低，因此碱性焊条的突出优点是焊缝金属的塑性，韧性和抗裂性能比酸性焊条高，所以这类焊条适用于合金钢和重要的碳钢的焊接。

碱性焊条的主要缺点就是工艺性差。

由于药皮中有萤石的存在，对电弧的稳定性不利，因此要求用直流焊接电源及直流反接进行焊接。

碱性焊条即使在药皮中加入稳弧剂，虽采用交直流两用的焊接电源，但使用交流弧焊机时，其电弧稳定性也比酸性焊条的差。

脱渣性困难，由于碱性焊条对锈、油污、水分和电弧拉长都比较敏感，容易产生气孔。

因此焊前要严格烘干焊条，仔细清理焊件坡口表面。

碱性焊条要求采用短弧焊接，焊前应除去坡口处的锈、油污和水分，焊条在焊前应严格烘干。

经烘干的碱性焊条，应放入100-200的电焊条保温筒内，随用随取。

烘干后暂时不用的碱性焊条再次使用前，还要重新烘干。

碱性焊条在焊接时会产生有毒气体，损害工人健康。

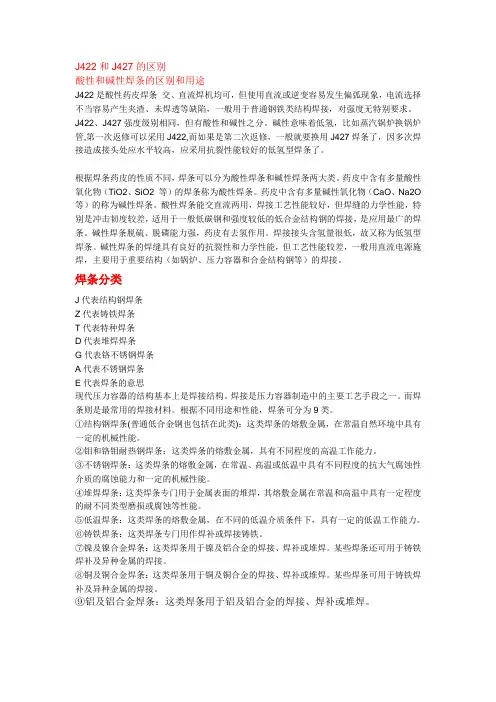

J422和J427的区别酸性和碱性焊条的区别和用途J422是酸性药皮焊条交、直流焊机均可，但使用直流或逆变容易发生偏弧现象，电流选择不当容易产生夹渣、未焊透等缺陷，一般用于普通钢铁类结构焊接，对强度无特别要求。

J422、J427强度级别相同，但有酸性和碱性之分。

碱性意味着低氢，比如蒸汽锅炉换锅炉管,第一次返修可以采用J422,而如果是第二次返修，一般就要换用J427焊条了，因多次焊接造成接头处应水平较高，应采用抗裂性能较好的低氢型焊条了。

根据焊条药皮的性质不同，焊条可以分为酸性焊条和碱性焊条两大类。

药皮中含有多量酸性氧化物（TiO2、SiO2 等）的焊条称为酸性焊条。

药皮中含有多量碱性氧化物（CaO、Na2O 等）的称为碱性焊条。

酸性焊条能交直流两用，焊接工艺性能较好，但焊缝的力学性能，特别是冲击韧度较差，适用于一般低碳钢和强度较低的低合金结构钢的焊接，是应用最广的焊条。

碱性焊条脱硫、脱磷能力强，药皮有去氢作用。

焊接接头含氢量很低，故又称为低氢型焊条。

碱性焊条的焊缝具有良好的抗裂性和力学性能，但工艺性能较差，一般用直流电源施焊，主要用于重要结构（如锅炉、压力容器和合金结构钢等）的焊接。

焊条分类J代表结构钢焊条Z代表铸铁焊条T代表特种焊条D代表堆焊焊条G代表铬不锈钢焊条A代表不锈钢焊条E代表焊条的意思现代压力容器的结构基本上是焊接结构。

焊接是压力容器制造中的主要工艺手段之一。

而焊条则是最常用的焊接材料。

根据不同用途和性能，焊条可分为9类。

①结构钢焊条(普通低合金钢也包括在此类)：这类焊条的熔敷金属，在常温自然环境中具有一定的机械性能。

②钼和铬钼耐热钢焊条：这类焊条的熔敷金属，具有不同程度的高温工作能力。

③不锈钢焊条：这类焊条的熔敷金属，在常温、高温或低温中具有不同程度的抗大气腐蚀性介质的腐蚀能力和一定的机械性能。

④堆焊焊条：这类焊条专门用于金属表面的堆焊，其熔敷金属在常温和高温中具有一定程度的耐不同类型磨损或腐蚀等性能。

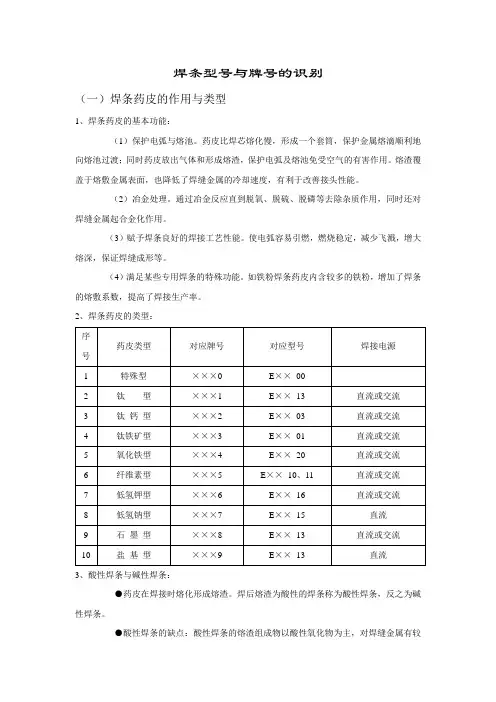

焊条型号与牌号的识别（一）焊条药皮的作用与类型1、焊条药皮的基本功能：（1）保护电弧与熔池。

药皮比焊芯熔化慢，形成一个套筒，保护金属熔滴顺利地向熔池过渡；同时药皮放出气体和形成熔渣，保护电弧及熔池免受空气的有害作用。

熔渣覆盖于熔敷金属表面，也降低了焊缝金属的冷却速度，有利于改善接头性能。

（2）冶金处理。

通过冶金反应直到脱氧、脱硫、脱磷等去除杂质作用，同时还对焊缝金属起合金化作用。

（3）赋予焊条良好的焊接工艺性能。

使电弧容易引燃，燃烧稳定，减少飞溅，增大熔深，保证焊缝成形等。

（4）满足某些专用焊条的特殊功能。

如铁粉焊条药皮内含较多的铁粉，增加了焊条的熔敷系数，提高了焊接生产率。

2、焊条药皮的类型：3、酸性焊条与碱性焊条：●药皮在焊接时熔化形成熔渣。

焊后熔渣为酸性的焊条称为酸性焊条，反之为碱性焊条。

●酸性焊条的缺点：酸性焊条的熔渣组成物以酸性氧化物为主，对焊缝金属有较强的氧化性，致使焊缝金属中合金元素的烧损量较大。

同时焊缝金属中氢和氧的含量较高，焊缝金属的力学性能，特别是塑性和韧性较低。

●酸性焊条的优点：对铁锈、油污及水分引起的气孔敏感性小。

酸性焊条用交流或直流电源均可焊接。

●碱性焊条的优点：碱性焊条的熔渣组成物以碱性氧化物为主，对焊缝金属的氧化性很小，冶金处理效果好。

碱性焊条焊接时，药皮分解出CO2作保护气体，保护气体中氢含量很低，因此用碱性焊条焊成的焊缝金属含氢量低，综合力学性能好，特别是塑性、韧性较高。

●碱性焊条的缺点：对气孔的敏感性较大。

（二）焊条统一编号的意义焊条通常用型号和牌号来反映其主要性能特点及类别。

◇焊条型号是以焊条国家标准为依据、反映焊条主要特性的一种表示方法。

◇焊条牌号是根据焊条的主要用途及性能特点，对焊条产品的具体命名。

由焊条厂家制定。

◇我国焊条行业采用统一牌号：属于同一药皮类型、符合相同焊条型号、性能相似的产品统一命名为一个牌号。

如J422、J507。

★注意：不管是焊条厂自定的牌号，还是全国焊接材料行业统一牌号，都必须在产品样本或标签、质量证明书上注明该产品是“符合国标”、“相当国标”或不加标注（即与国标不符），以便用户结合产品性能要求，对照标准去选用。

常用焊条型号、牌号及特性焊条(coveredelectrode)气焊或电焊时熔化填充在焊接工件的接合处的金属条。

焊条的材料通常跟工件的材料相同。

[编辑本段]焊条的组成焊条由焊芯及药皮两部分构成。

焊条是在金属焊芯外将涂料(药皮)均匀、向心地压涂在焊芯上。

焊条种类不同，焊芯也不同。

焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质(如硫、磷等)的含量，应有严格的限制，优于母材。

焊芯成分直接影响着焊缝金属的成分和性能，所以焊芯中的有害元素要尽量少焊接碳钢及低合金钢的焊芯，一般都选用低碳钢作为焊芯，并填加锰、硅、铬、镍等成分(详见焊丝国家标准GB1300一77)。

采用低碳的原因一方面是含碳量低时钢丝塑性好，焊丝拉拔比较容易，另一方面可降低还原性气体CO含量，减少飞溅或气孔，并可增高焊缝金属凝固时的温度，对仰焊有利。

加入其他合金元素主要为保证焊缝的综合机械性能，同时对焊接工艺性能及去除杂质，也有一定作用。

高合金钢以及铝、铜、铸铁等其他金属材料，其焊芯成分除要求与被焊金属相近外，同样也要控制杂质的含量，并按工艺要求常加入某些特定的合金元素。

焊条就是涂有药皮的供焊条电弧焊使用的熔化电极，它是由药皮和焊芯两部分组成的。

在焊条前端药皮有45°左右的倒角，这是为了便于引弧。

在尾部有一段裸焊芯，约占焊条总长1/16，便于焊钳夹持并有利于导电。

焊条的直径仲实际上是指焊芯直径)通常为2、2.5、3.2或3、4、5或6mm等几种规格，常用的是小3.2、小4、小5三种，其长度"L"一般在250^-450mm之间。

1.焊芯焊条中被药皮包覆的金属芯称为焊芯。

焊芯一般是一根具有一定长度及直径的钢丝。

焊接时，焊芯有两个作用:一是传导焊接电流，产生电弧把电能转换成热能，二是焊芯本身熔化作为填充金属与液体母材金属熔合形成焊缝。

焊条焊接时，焊芯金属占整个焊缝金属的一部分。

什么叫酸性焊条和碱性焊条，它们各有什么特点？
一，焊条药皮中不含有强碱性氧化物，这样的焊条就叫做酸性焊条。

一般多以氧化钛，氧化锰，二氧化硅，氧化铁等作为药皮的主要成分。

酸性焊条的特点是；
1，有较强的氧化性。

2，对铁锈、油脂、水分等物质的敏感性不大。

3，焊前无需烘烤。

4，交，直流两用。

5，不易偏弧，有利于操作。

二，焊条药皮中含有较多成分的大理石，荧石等碱度较大的物质的焊条，这样的焊条就叫做碱性焊条。

碱性焊条的特点是；
1，药皮具有足够的脱氧作用。

2，通常多采用直流反接法施焊。

3，焊缝金属的机械性能较好，冲击韧性高，适用于对重要结构钢的焊接。

4，特别容易受潮，焊接前要对焊条进行烘干处理，烘干温度是250℃~400℃之间，烘干时间为2小时。

5，碱性焊条的焊缝金属机械性能明显要高于酸性焊条。

6，容易产生偏弧现象，应尽量采用短弧焊接法。

焊条2)按熔渣性质分类可将焊条分为：酸性焊条和碱性焊条两大类。

熔渣以酸性氧化物为主的焊条称为酸性焊条。

熔渣以碱性氧化物和氟化钙为主的焊条称为碱性焊条。

在碳钢焊条和低合金钢焊条中，低氢型焊条( 包括低氢钠型、低氢钾型和铁粉低氢型) 是碱性焊条；其他涂料类型的焊条均属酸性焊条。

碱性焊条与强度级别相同的酸性焊条相比，其熔敷金属的延性和韧性高、扩散氢含量低、抗裂性能强。

因此，当产品设计或焊接工艺规程规定用碱性焊条时，不能用酸性焊条代替。

但碱性焊条的焊接工艺性能( 包括稳弧性、脱渣性、飞溅等) 较差，对锈、水、油污的敏感性大，容易出气孔，有毒气体和烟尘多，毒性也大。

酸性焊条和碱性焊条的特性对比见表2—3。

表2-3 酸性焊条和碱性焊条的特性对比酸性焊条1．对水、铁锈的敏感性不大，使用前经100～150℃烘焙1h2．电弧稳定，可用交流或直流施焊3．焊接电流较大4．可长弧操作5．合金元素过渡效果差6．熔深较浅，焊缝成形较好7．熔渣呈玻璃状，脱渣较方便8．焊缝的常、低温冲击韧度一般9．焊缝的抗裂性较差lo．焊缝的含氢量较高，影响塑性11．焊接时烟尘较少碱性焊条1．对水、铁锈的敏感性较大，使用前经300～350℃烘焙l～2h2．须用直流反接施焊；药皮加稳弧剂后，可交、直流两用施焊3．同规格酸性焊条约小10％左右4．须短弧操作，否则易引起气孔5．合金元素过渡效果好6．熔深稍深，焊缝成形一般7．熔渣呈结晶状，脱渣不及酸性焊条8．焊缝的常、低温冲击韧度较高9．焊缝的抗裂性好10．焊缝的含氢量低11．焊接时烟尘稍多3)按焊条用途分类可分为：结构钢焊条、钼和铬钼耐热钢焊条、不锈钢焊条、堆焊焊条、低温钢焊条、铸铁焊条、镍和镍合金焊条、铜和铜合金焊条、铝和铝合金焊条和特殊用途焊条等10 大类。

4)按焊条性能分类按性能分类的焊条，都是根据其特殊使用性能而制造的专用焊条，有超低氢焊条、低尘低毒焊条、立向下焊条、底层焊条、铁粉高效焊条、抗潮焊条、水下焊条、重力焊条和躺焊焊条等。

焊条规格型号及技术要求那我就开始写啦。

一、焊条规格型号。

1. E4303焊条。

这是一种比较常见的焊条，属于酸性焊条哦。

它的直径规格有好几种呢，像2.5mm、3.2mm、4.0mm这些都很常用。

2.5mm的焊条就比较细，适合焊接一些比较薄的板材，就像焊接那些薄铁皮做的小物件。

3.2mm的就稍微粗一点，用在一般厚度的钢材焊接上挺合适的。

4.0mm的焊条相对粗些，在焊接比较厚的工件时就派上用场啦。

2. E5015焊条。

这个是碱性焊条哦。

它的直径常见的也有3.2mm和4.0mm的。

这种焊条在焊接高强度钢材的时候表现很棒。

比如说那些用于建筑结构中的高强度钢梁之类的，用E5015焊条焊接能保证焊接接头有比较高的强度和韧性。

二、技术要求。

1. 焊接前的准备。

焊条在使用之前，可得好好保管。

不能让它受潮了，要是焊条受潮了，焊接的时候就容易出问题，就像人穿着湿衣服干活不舒服一样。

如果焊条受潮了，得按照规定进行烘干处理。

对于E4303这种酸性焊条，烘干温度大概在150 200℃就行，烘干时间呢，1 2个小时就差不多了。

而E5015碱性焊条要求更严格些，烘干温度得350 400℃，而且烘干时间要2 3个小时。

被焊接的工件表面也得处理干净，不能有铁锈、油污啥的。

要是工件表面脏兮兮的，就像两个人要牵手，但是手上都有泥，那肯定握不紧呀。

得把铁锈用钢丝刷之类的工具刷掉，油污得用有机溶剂清洗干净。

2. 焊接过程中的要求。

焊接电流的选择很重要。

对于E4303焊条，当焊条直径是3.2mm的时候，焊接电流大概在100 130A之间比较合适；如果是4.0mm的焊条，焊接电流就得在160 210A 之间。

对于E5015焊条，3.2mm直径的焊条焊接电流大概在90 120A，4.0mm直径的焊条焊接电流在150 180A左右。

电流选大了，焊条容易发红，而且熔池会太宽，焊接质量就不好了；电流选小了呢，焊条容易粘在工件上，就像胶水没涂够粘不牢一样。

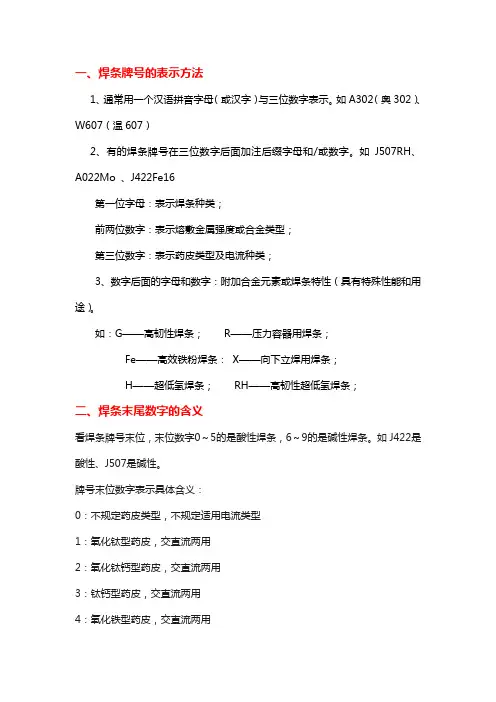

一、焊条牌号的表示方法1、通常用一个汉语拼音字母（或汉字）与三位数字表示。

如A302（奥302）、W607（温607）2、有的焊条牌号在三位数字后面加注后缀字母和/或数字。

如J507RH、A022Mo 、J422Fe16第一位字母：表示焊条种类；前两位数字：表示熔敷金属强度或合金类型；第三位数字：表示药皮类型及电流种类；3、数字后面的字母和数字：附加合金元素或焊条特性（具有特殊性能和用途）。

如：G——高韧性焊条； R——压力容器用焊条；Fe——高效铁粉焊条： X——向下立焊用焊条；H——超低氢焊条； RH——高韧性超低氢焊条；二、焊条末尾数字的含义看焊条牌号末位，末位数字0～5的是酸性焊条，6～9的是碱性焊条。

如J422是酸性、J507是碱性。

牌号末位数字表示具体含义：0：不规定药皮类型，不规定适用电流类型1：氧化钛型药皮，交直流两用2：氧化钛钙型药皮，交直流两用3：钛钙型药皮，交直流两用4：氧化铁型药皮，交直流两用5：高纤维素型药皮，交直流两用6：低氢钾型药皮，交直流两用7：低氢钠型药皮，交直流两用8：石墨型药皮，交直流两用9：盐基型药皮，直流专用焊条的酸碱性从本质上，是根据熔渣的碱度来的。

酸性焊条药皮中含有大量SiO2、TiO2等酸性氧化物及一定数量的碳酸盐，熔渣碱度小于1。

钛型条、钛钙型焊条、钛铁矿型焊条和氧化铁型焊条均属于酸性焊条。

碱性焊条药皮中含有大量如大理石、莹石等等碱性造渣物，并含有一定数量的脱氧剂和合金剂。

低氢型焊条都是碱性焊条三、酸碱性电焊条常识简介1、酸性焊条①含义：在焊条药皮中含酸性氧化物多，碱性氧化物少的焊条②主要成分：酸性氧化物及其它在焊接时易放放出氧的物质。

如钛铁矿型、钛钙型等。

③特点焊接工艺性能好对工件的铁锈、油污等污物不敏感，抗气孔性好。

抗裂性差，力学性能较低。

焊条药皮的氧化性强，合金元素损失较多。

焊接时烟尘、有害气体少。

可交、直两用，适用各种位置焊接。

焊前焊条的烘干温度较低150～250。

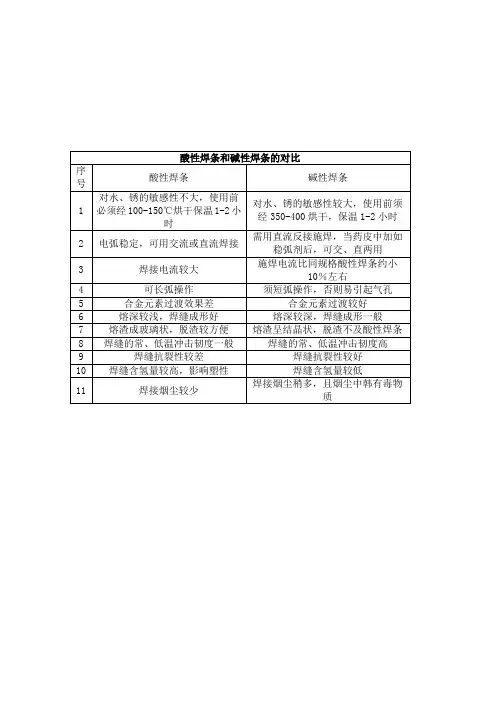

酸性焊条和碱性焊条的对比
序
号
酸性焊条碱性焊条
1
对水、锈的敏感性不大，使用前
必须经100-150℃烘干保温1-2小
时
对水、锈的敏感性较大，使用前须
经350-400烘干，保温1-2小时
2 电弧稳定，可用交流或直流焊接需用直流反接施焊，当药皮中加如稳弧剂后，可交、直两用
3 焊接电流较大施焊电流比同规格酸性焊条约小
10％左右
4 可长弧操作须短弧操作，否则易引起气孔
5 合金元素过渡效果差合金元素过渡较好
6 熔深较浅，焊缝成形好熔深较深，焊缝成形一般
7 熔渣成玻璃状，脱渣较方便熔渣呈结晶状，脱渣不及酸性焊条
8 焊缝的常、低温冲击韧度一般焊缝的常、低温冲击韧度高
9 焊缝抗裂性较差焊缝抗裂性较好
10 焊缝含氢量较高，影响塑性焊缝含氢量较低
11 焊接烟尘较少焊接烟尘稍多，且烟尘中韩有毒物
质。

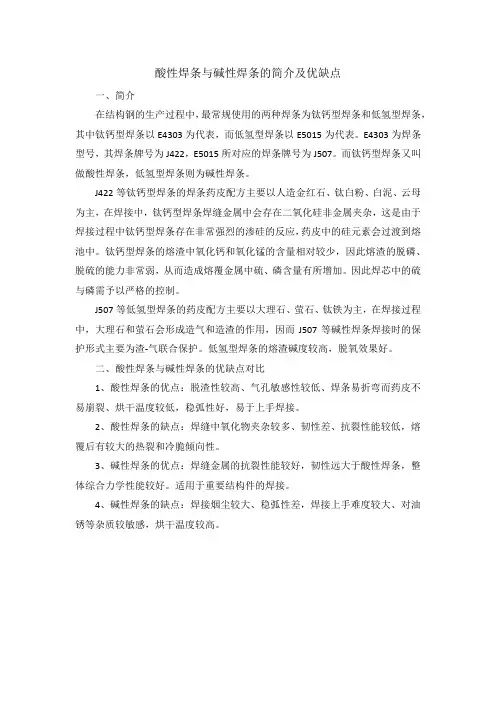

酸性焊条与碱性焊条的简介及优缺点
一、简介
在结构钢的生产过程中，最常规使用的两种焊条为钛钙型焊条和低氢型焊条，其中钛钙型焊条以E4303为代表，而低氢型焊条以E5015为代表。

E4303为焊条型号，其焊条牌号为J422，E5015所对应的焊条牌号为J507。

而钛钙型焊条又叫做酸性焊条，低氢型焊条则为碱性焊条。

J422等钛钙型焊条的焊条药皮配方主要以人造金红石、钛白粉、白泥、云母为主，在焊接中，钛钙型焊条焊缝金属中会存在二氧化硅非金属夹杂，这是由于焊接过程中钛钙型焊条存在非常强烈的渗硅的反应，药皮中的硅元素会过渡到熔池中。

钛钙型焊条的熔渣中氧化钙和氧化锰的含量相对较少，因此熔渣的脱磷、脱硫的能力非常弱，从而造成熔覆金属中硫、磷含量有所增加。

因此焊芯中的硫与磷需予以严格的控制。

J507等低氢型焊条的药皮配方主要以大理石、萤石、钛铁为主，在焊接过程中，大理石和萤石会形成造气和造渣的作用，因而J507等碱性焊条焊接时的保护形式主要为渣-气联合保护。

低氢型焊条的熔渣碱度较高，脱氧效果好。

二、酸性焊条与碱性焊条的优缺点对比
1、酸性焊条的优点：脱渣性较高、气孔敏感性较低、焊条易折弯而药皮不易崩裂、烘干温度较低，稳弧性好，易于上手焊接。

2、酸性焊条的缺点：焊缝中氧化物夹杂较多、韧性差、抗裂性能较低，熔覆后有较大的热裂和冷脆倾向性。

3、碱性焊条的优点：焊缝金属的抗裂性能较好，韧性远大于酸性焊条，整体综合力学性能较好。

适用于重要结构件的焊接。

4、碱性焊条的缺点：焊接烟尘较大、稳弧性差，焊接上手难度较大、对油锈等杂质较敏感，烘干温度较高。

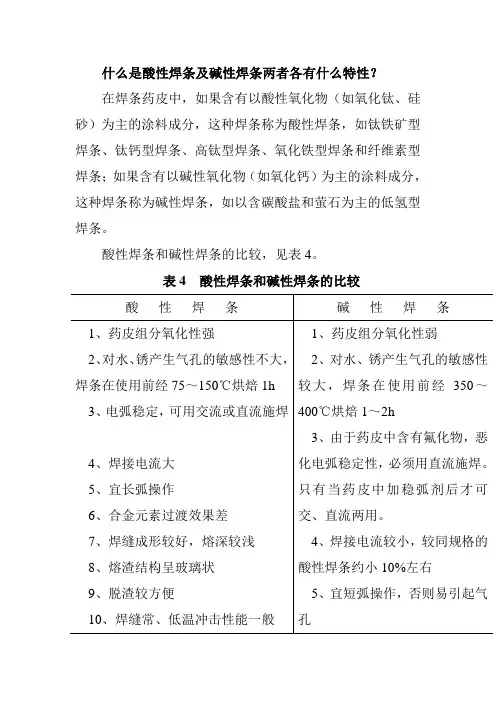

什么是酸性焊条及碱性焊条两者各有什么特性？
在焊条药皮中，如果含有以酸性氧化物（如氧化钛、硅
砂）为主的涂料成分，这种焊条称为酸性焊条，如钛铁矿型
焊条、钛钙型焊条、高钛型焊条、氧化铁型焊条和纤维素型
焊条；如果含有以碱性氧化物（如氧化钙）为主的涂料成分，
这种焊条称为碱性焊条，如以含碳酸盐和萤石为主的低氢型
焊条。

酸性焊条和碱性焊条的比较，见表4。

表4 酸性焊条和碱性焊条的比较
酸性焊条碱性焊条
1、药皮组分氧化性强
2、对水、锈产生气孔的敏感性不大，焊条在使用前经75～150℃烘焙1h
3、电弧稳定，可用交流或直流施焊
4、焊接电流大
5、宜长弧操作
6、合金元素过渡效果差
7、焊缝成形较好，熔深较浅
8、熔渣结构呈玻璃状
9、脱渣较方便
10、焊缝常、低温冲击性能一般
1、药皮组分氧化性弱
2、对水、锈产生气孔的敏感性较大，焊条在使用前经350～400℃烘焙1～2h
3、由于药皮中含有氟化物，恶化电弧稳定性，必须用直流施焊。

只有当药皮中加稳弧剂后才可交、直流两用。

4、焊接电流较小，较同规格的酸性焊条约小10%左右
5、宜短弧操作，否则易引起气孔
11、抗裂性能较差
12、焊缝中的含氢量高，易产生“白点”，影响塑性
13、焊接时烟尘较少
6、合金元素过渡效果好
7、焊缝成形尚好，容易堆高，熔深稍深
8、熔渣结构呈结晶状
9、坡口内第1层脱渣较困难，以后各层脱渣较容易
10、焊缝常、低温冲击性能较高
11、抗裂性能好
12、焊缝中的含氢量低
13、焊接时烟尘较多。

酸性碱性焊条的口诀一、酸性焊条的口诀“酸性碱性，用得准定，加热熔化，融合不断。

”二、酸性焊条及其特点1、酸性焊条是指在焊接时，酸性焊剂中含有氯化钙、氯化钠等成分，当焊接时，这些成分会产生强烈的氢气，使金属表面形成一层氢化膜，将金属表面与焊接部位完全熔合在一起，从而形成一个牢固的焊接。

2、酸性焊条具有熔化温度低、焊接速度快、操作方便、焊接质量好、可靠性强等特点。

此外，它可以在大多数金属上焊接，在细小细部处也能起到特别好的焊接效果。

3、酸性焊条的熔化温度相对较低，一般在200℃-350℃之间，因此，它的焊接速度非常快，可以节省大量的焊接时间。

4、酸性焊条的焊接质量非常好，焊接部位的熔池深度比填充焊条的熔池要浅，没有多余的焊渣，使焊缝更洁净，焊接部位的强度也更高。

三、碱性焊条及其特点1、碱性焊条是指碱性焊剂中含有碳酸钠、硫酸钠、氢氧化钠等成分，当焊接时，它们会产生亚硫酸根，使金属表面形成一层氧化膜，将金属表面与焊接部位完全融合在一起，从而形成一个牢固的焊接。

2、碱性焊条具有熔化温度高、焊接速度快、操作方便、焊接质量好、可靠性强等特点。

此外，可以在大多数金属上焊接，在细小细部处也能起到特别好的焊接效果。

3、碱性焊条的熔化温度较高，一般在400℃-550℃之间，因此，它的焊接速度相对较慢，焊接时间也较长。

4、碱性焊条的焊接质量也很好，它的熔池比较深，可以补充更多的焊材和焊渣，使焊缝更牢固，焊接部位的强度也更高。

四、总结酸性焊条和碱性焊条是目前应用最广泛的焊条，它们具有熔化温度低、焊接速度快、操作方便、焊接质量好、可靠性强等特点，可以在大多数金属上焊接，在细小细部处也能起到特别好的焊接效果。

因此，在焊接时，要根据所要焊接的金属材料的性质，选择合适的酸性焊条或碱性焊条，以保证焊接质量。

422焊条和506的区别
422和506是焊条的简称，全称为J422和J506；
主要区别有以下几点：
1、牌号区别，J422是酸性焊条，J506是碱性焊条；
焊条牌号编制方法酸碱性识别，看焊条牌号末位，末位数字0～5的是酸性焊条，6～9的是碱性焊条。

2、药皮类型不同，J422为氧化钛钙型药皮、J506为低氢钾型药皮。

牌号末位数字表示药片类型：
0：不规定药皮类型，不规定适用电流类型
1：氧化钛型药皮，交直流两用
2：氧化钛钙型药皮，交直流两用
3：钛钙型药皮，交直流两用
4：氧化铁型药皮，交直流两用
5：高纤维素型药皮，交直流两用
6：低氢钾型药皮，交直流两用
7：低氢钠型药皮，交直流两用
8：石墨型药皮，交直流两用
9：盐基型药皮，直流专用
3、焊条的酸碱性区别。

酸性焊条药皮中含有大量SiO2、TiO2等酸性氧化物及一定数量的碳酸盐，熔渣碱度小于1。

钛型条、钛钙型焊条、钛铁矿型焊条和氧化铁型焊条均属于酸性焊条。

碱性焊条药皮中含有大量如大理石、莹石等等碱性造渣物，并含有一定数量的脱氧剂和合金剂。

低氢型焊条都是碱性焊条。

422焊条，506焊条说法不正确。

是J422，J506。

读作结四二二，结五零六，J代表结构钢用焊条。

按照焊条药皮种类区分：
牌号J422，型号E4303属于钛钙型药皮焊条，属于酸性焊条；
牌号J506，型号E5016属于低氢钾型药皮焊条，属于碱性焊条。

按照焊条匹配的母材强度等级区分：
J422属于低碳钢焊条，用于Q235级别低碳结构钢焊接；
J506属于低合金钢焊条，用于Q345级别低合金结构钢焊接。

电焊条的种类及用途介绍电焊条，也称为焊条，是一种用于电弧焊接的电焊材料。

它是焊接过程中的一种重要辅助材料，具有导电性好、熔化性强和稳定的特点。

电焊条的种类繁多，不同类型的电焊条适用于不同的焊接工艺和不同的钢材。

一、碱性电焊条碱性电焊条是最常见的电焊条之一，其名称中带有字母“A”。

它们有较好的焊接性能，能够适应多种焊接场合和工艺要求。

碱性电焊条熔池凝固快，渣化性好，焊缝成形美观。

1. 碳钢碱性电焊条（AWS E6013）碳钢碱性电焊条适用于焊接一般低碳钢和中碳钢结构件。

它的焊接性能稳定，电弧可靠，收缩率小，焊缝成形好。

这种电焊条操作简单，适用于各种焊接位置，广泛应用于建筑、桥梁、船舶、机械制造等领域。

2. 不锈钢碱性电焊条（AWS E308L-16）不锈钢碱性电焊条适用于焊接不锈钢结构件和薄壁不锈钢管。

它的焊缝具有耐腐蚀性和抗热裂性能好，焊接工艺简单，焊缝牢固，广泛应用于制药、食品、化工等行业。

二、焊钙粉碱性电焊条焊钙粉碱性电焊条，简称焊钙条，由焊钙粉和碱性焊剂组成。

焊钙条可以提高焊接效率，改善焊缝性能，适用于高强度焊接。

1. 碳钢焊钙粉碱性电焊条（AWS E6010）碳钢焊钙粉碱性电焊条适用于焊接碳钢结构件，具有焊缝强度高、抗冲击性能好、穿透性强的特点。

这种电焊条适用于在室温和低温环境下进行焊接，广泛应用于石油化工、造船、桥梁等行业。

2. 硬质合金焊钙粉碱性电焊条（AWS E9015-G）硬质合金焊钙粉碱性电焊条适用于焊接高强度低合金钢件，焊缝韧性好，能满足高强度要求。

这种电焊条在船舶建造、罐体制造等领域有着广泛的应用。

三、不锈钢焊条不锈钢焊条适用于焊接铁素体不锈钢、奥氏体不锈钢和双相不锈钢等不锈钢材料。

它们具有防腐性能好、气孔少、机械性能好的特点。

1. 铁素体不锈钢焊条（AWS E308-16）铁素体不锈钢焊条适用于焊接含碳量低的Cr18Ni8系列不锈钢。

该电焊条具有较好的耐腐蚀性能和抗热裂性能，焊缝外观形态好。
