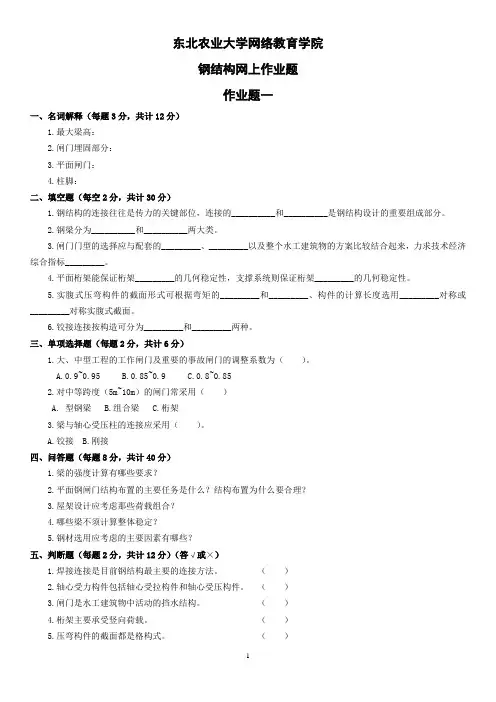

东北农业大学网络教育学院钢结构网上作业题作业题一一、名词解释（每题3分，共计12分）1.最大梁高：2.闸门埋固部分：3.平面闸门：4.柱脚：二、填空题（每空2分，共计30分）1.钢结构的连接往往是传力的关键部位，连接的__________和__________是钢结构设计的重要组成部分。

2.钢梁分为__________和__________两大类。

3.闸门门型的选择应与配套的_________、_________以及整个水工建筑物的方案比较结合起来，力求技术经济综合指标_________。

4.平面桁架能保证桁架_________的几何稳定性，支撑系统则保证桁架_________的几何稳定性。

5.实腹式压弯构件的截面形式可根据弯矩的_________和_________、构件的计算长度选用_________对称或_________对称实腹式截面。

6.铰接连接按构造可分为_________和_________两种。

三、单项选择题（每题2分，共计6分）1.大、中型工程的工作闸门及重要的事故闸门的调整系数为（）。

A.0.9~0.95B.0.85~0.9C.0.8~0.852.对中等跨度（5m~10m）的闸门常采用（）A. 型钢梁B.组合梁C.桁架3.梁与轴心受压柱的连接应采用（）。

A.铰接B.刚接四、问答题（每题8分，共计40分）1.梁的强度计算有哪些要求？2.平面钢闸门结构布置的主要任务是什么？结构布置为什么要合理？3.屋架设计应考虑那些荷载组合？4.哪些梁不须计算整体稳定？5.钢材选用应考虑的主要因素有哪些？五、判断题（每题2分，共计12分）（答√或×）1.焊接连接是目前钢结构最主要的连接方法。

（）2.轴心受力构件包括轴心受拉构件和轴心受压构件。

（）3.闸门是水工建筑物中活动的挡水结构。

（）4.桁架主要承受竖向荷载。

（）5.压弯构件的截面都是格构式。

（）6.格构式轴心受压柱的截面一般采用双轴对称截面。

钢结构中GJ＼GL＼GZ＼XG＼SC＼YC＼ZC＼LT＼GZL＼GXL＼CG代表含义来源：郁向娟的日志GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号3钢结构设计图1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；4）构件与节点详图a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。

b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。

4钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。

《常用用术语》钢结构:是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。

钢结构的特点:轻质高强；塑性、韧性好；各向同性，性能稳定；可焊性；不易渗漏；耐热但不耐火；耐腐蚀性差；制造简便，施工周期短。

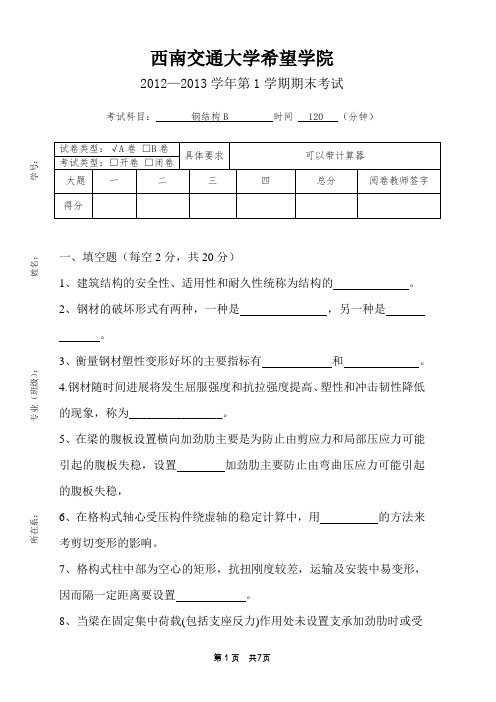

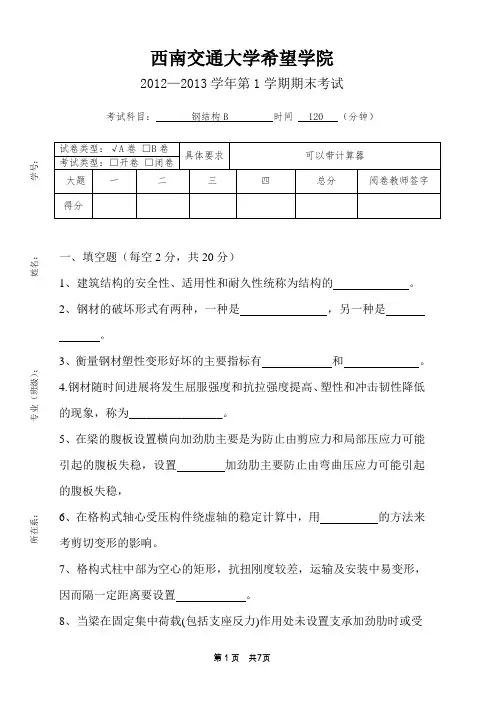

所在系：_____________ 专业（班级）：_____________ 姓名：_____________ 学号：_______________ 西南交通大学希望学院2012—2013学年第1学期期末考试考试科目： 钢结构B 时间 120 （分钟）试卷类型：√A 卷 □B 卷具体要求可以带计算器考试类型：□开卷 □闭卷 大题 一 二 三 四 总分 阅卷教师签字得分一、填空题（每空2分，共20分）1、建筑结构的安全性、适用性和耐久性统称为结构的 。

2、钢材的破坏形式有两种，一种是 ，另一种是 。

3、衡量钢材塑性变形好坏的主要指标有 和 。

4.钢材随时间进展将发生屈服强度和抗拉强度提高、塑性和冲击韧性降低的现象，称为________________。

5、在梁的腹板设置横向加劲肋主要是为防止由剪应力和局部压应力可能引起的腹板失稳，设置 加劲肋主要防止由弯曲压应力可能引起的腹板失稳，6、在格构式轴心受压构件绕虚轴的稳定计算中，用 的方法来考剪切变形的影响。

7、格构式柱中部为空心的矩形，抗扭刚度较差，运输及安装中易变形，因而隔一定距离要设置。

8、当梁在固定集中荷载(包括支座反力)作用处未设置支承加劲肋时或受移动的集中荷载作用时，应验算梁腹板计算高度边缘的。

二、单项选择题（每小题2分，共30分）。

1、下列中的哪一种元素可以引起钢材出现“热脆”现象（）。

A、CB、PC、SD、Mn2、若用S表示结构的荷载效应，用R表示结构的抗力，则结构按极限状态设计时应符合条件（）。

A、S>RB、S≥RC、S<RD、S≤R3、下列因素中（）与钢构件脆性破坏无直接关系。

A、钢材屈服点大小B、钢材含碳量C、负温环境D、应力集中4、下列哪一项不属于压弯构件承载能力极限状态的验算内容（）。

A、刚度B、强度C、整体稳定D、局部稳定5、焊接结构的疲劳强度的大小与（）关系不大。

A、钢材的种类B、应力循环次数C、连接的构造细节D、残余应力大小6、应力集中越严重，钢材（）。

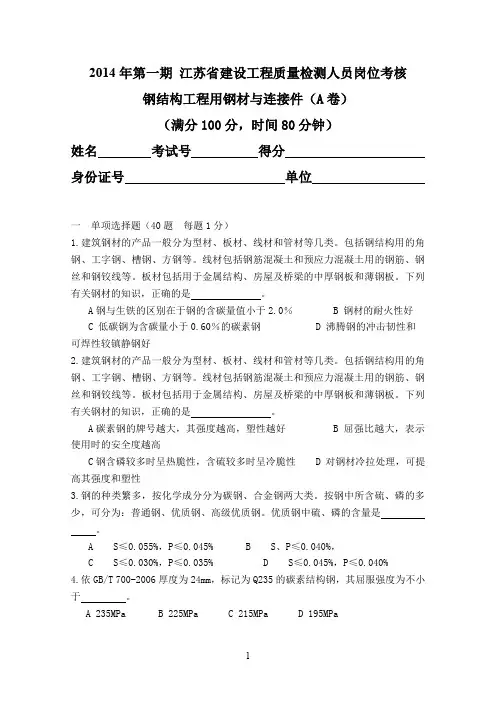

2014年第一期江苏省建设工程质量检测人员岗位考核钢结构工程用钢材与连接件（A卷）（满分100分，时间80分钟）姓名考试号得分身份证号单位一单项选择题（40题每题1分）1.建筑钢材的产品一般分为型材、板材、线材和管材等几类。

包括钢结构用的角钢、工字钢、槽钢、方钢等。

线材包括钢筋混凝土和预应力混凝土用的钢筋、钢丝和钢铰线等。

板材包括用于金属结构、房屋及桥梁的中厚钢板和薄钢板。

下列有关钢材的知识，正确的是。

A钢与生铁的区别在于钢的含碳量值小于2.0％ B 钢材的耐火性好C 低碳钢为含碳量小于0.60％的碳素钢D 沸腾钢的冲击韧性和可焊性较镇静钢好2.建筑钢材的产品一般分为型材、板材、线材和管材等几类。

包括钢结构用的角钢、工字钢、槽钢、方钢等。

线材包括钢筋混凝土和预应力混凝土用的钢筋、钢丝和钢铰线等。

板材包括用于金属结构、房屋及桥梁的中厚钢板和薄钢板。

下列有关钢材的知识，正确的是。

A碳素钢的牌号越大，其强度越高，塑性越好B屈强比越大，表示使用时的安全度越高C钢含磷较多时呈热脆性，含硫较多时呈冷脆性D对钢材冷拉处理，可提高其强度和塑性3.钢的种类繁多，按化学成分分为碳钢、合金钢两大类。

按钢中所含硫、磷的多少，可分为：普通钢、优质钢、高级优质钢。

优质钢中硫、磷的含量是。

A S≤0.055%，P≤0.045%B S、P≤0.040%，C S≤0.030%，P≤0.035%D S≤0.045%，P≤0.040%4.依GB/T 700-2006厚度为24mm，标记为Q235的碳素结构钢，其屈服强度为不小于。

A 235MPaB 225MPaC 215MPaD 195MPa5.依GB/T 700-2006厚度为64mm，标记为Q275的碳素结构钢，其断后伸长率为不小于。

A 23%，B 22%，C 21%，D 20%6.合金结构钢的牌号表示方法为“两位数字＋合金元素符号＋数字＋质量等级符号―A”，20CrMn2Ti：表示。

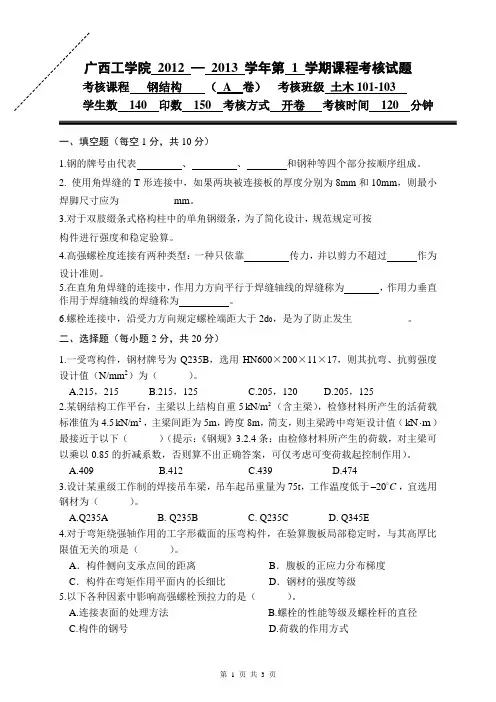

广西工学院2012 —2013 学年第 1 学期课程考核试题考核课程钢结构（ A 卷）考核班级土木101-103学生数140 印数150 考核方式开卷考核时间120 分钟一、填空题（每空1分，共10分）1.钢的牌号由代表、、和钢种等四个部分按顺序组成。

2. 使用角焊缝的T形连接中，如果两块被连接板的厚度分别为8mm和10mm，则最小焊脚尺寸应为___________mm。

3.对于双肢缀条式格构柱中的单角钢缀条，为了简化设计，规范规定可按_____________构件进行强度和稳定验算。

4.高强螺栓度连接有两种类型：一种只依靠传力，并以剪力不超过作为设计准则。

5.在直角角焊缝的连接中，作用力方向平行于焊缝轴线的焊缝称为，作用力垂直作用于焊缝轴线的焊缝称为。

6.螺栓连接中，沿受力方向规定螺栓端距大于2d0，是为了防止发生___________。

二、选择题（每小题2分，共20分）1.一受弯构件，钢材牌号为Q235B，选用HN600×200×11×17，则其抗弯、抗剪强度设计值（N/mm2）为（）。

A.215，215B.215，125C.205，120D.205，1252.某钢结构工作平台，主梁以上结构自重52kN/m（含主梁），检修材料所产生的活荷载标准值为4.52kN/m，主梁间距为5m，跨度8m，简支，则主梁跨中弯矩设计值（kN m⋅）最接近于以下（）（提示：《钢规》3.2.4条：由检修材料所产生的荷载，对主梁可以乘以0.85的折减系数，否则算不出正确答案，可仅考虑可变荷载起控制作用）。

A.409B.412C.439D.4743.设计某重级工作制的焊接吊车梁，吊车起吊重量为75t，工作温度低于20C- ，宜选用钢材为（）。

A.Q235AB. Q235BC. Q235CD. Q345E4.对于弯矩绕强轴作用的工字形截面的压弯构件，在验算腹板局部稳定时，与其高厚比限值无关的项是（）。

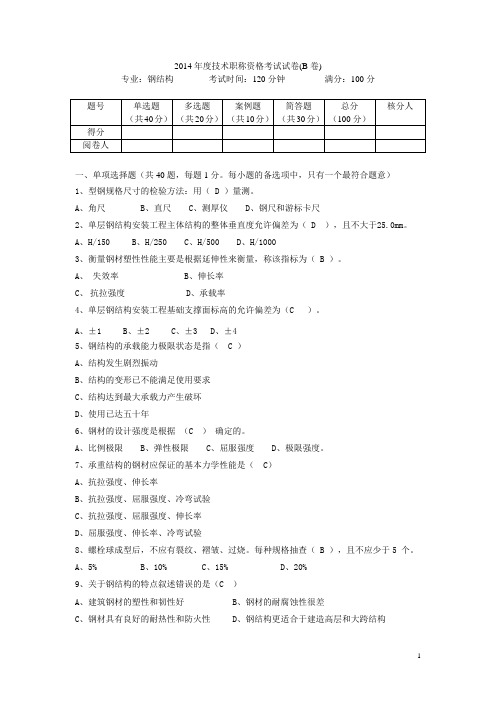

2014年度技术职称资格考试试卷(B卷)专业：钢结构考试时间：120分钟满分：100分一、单项选择题（共40题，每题1分。

每小题的备选项中，只有一个最符合题意）1、型钢规格尺寸的检验方法：用（ D ）量测。

A、角尺B、直尺C、测厚仪D、钢尺和游标卡尺2、单层钢结构安装工程主体结构的整体垂直度允许偏差为（ D ），且不大于25.0mm。

A、H/150B、H/250C、H/500D、H/10003、衡量钢材塑性性能主要是根据延伸性来衡量，称该指标为（ B ）。

A、失效率B、伸长率C、抗拉强度D、承载率4、单层钢结构安装工程基础支撑面标高的允许偏差为（C ）。

A、±1B、±2C、±3D、±45、钢结构的承载能力极限状态是指（ C ）A、结构发生剧烈振动B、结构的变形已不能满足使用要求C、结构达到最大承载力产生破坏D、使用已达五十年6、钢材的设计强度是根据（C ）确定的。

A、比例极限B、弹性极限C、屈服强度D、极限强度。

7、承重结构的钢材应保证的基本力学性能是（ C）A、抗拉强度、伸长率B、抗拉强度、屈服强度、冷弯试验C、抗拉强度、屈服强度、伸长率D、屈服强度、伸长率、冷弯试验8、螺栓球成型后，不应有裂纹、褶皱、过烧。

每种规格抽查（ B ），且不应少于5 个。

A、5%B、10%C、15%D、20%9、关于钢结构的特点叙述错误的是（C ）A、建筑钢材的塑性和韧性好B、钢材的耐腐蚀性很差C、钢材具有良好的耐热性和防火性D、钢结构更适合于建造高层和大跨结构10、根据施焊时焊工所持焊条与焊件之间的相互位置的不同，焊缝可分为平焊、立焊、横焊和仰焊四种方位，其中( A )施焊的质量最易保证。

A、平焊B、立焊C、横焊D、仰焊11、提高钢梁的整体稳定性最有效的办法之一就是设置侧向支承点，但侧向支承点必须设在钢梁的（ A ）翼缘。

A、受压B、左C、右D、侧12、当轴心受压构件发生弹性失稳时，提高钢材的强度将（ A）构件的稳定承受载力。

第 1 页 共 4 页甘肃交通职业技术学院2013——2014学年第一学期期末考试试卷课程名称： 钢结构 【A 】 考试类型： 开卷班级：教师（签名）： 教研室主任（签名）： 注意事项：１、本试卷为密封试卷，考生在答题前务必要认真填写班级名称、本人姓名、学号及其它有关内容。

２、密封线内不准答题或做任何标记。

题号 一 二 三 四 总分 得分一．填空题（共3空，每空1分，共30分）1、实际轴心受压构件临界力低于理想轴心受压构件临界力的主要原因有初弯曲、初偏心和 残余应力的影响。

2、由于钢材强度高，一般钢构件的截面小而壁薄，受压时易为 稳定 和 刚度（变形） 要求所控制，强度难以得到充分的利用。

3、承受静力荷载的焊接工字梁，当腹板高厚比y w f t h 2351700≥时，利用腹板屈曲后强度，腹板可不配置 纵向加劲肋 。

4、结构的安全性、实用性、耐久性的功能总称为结构的可靠性。

5、结构的极限状态分为正常使用极限状态和承载力极限状态。

6、能够使钢的塑性及冲击韧性降低、并使钢材在高温时出现裂纹，即热脆现象的有害元素是硫元素，出现冷脆现象的有害元素是磷元素。

7、钢结构施工图设计分两个阶段进行，设计图阶段和施工详图阶段。

8、摩擦型连接是以摩擦阻力被克服作为连接承载能力的极限状态，承压型连接是以螺栓被剪断或承压破坏作为连接承载能力的极限状态。

9、轴心受压构件的局部稳定性通常采用宽（高）厚比的办法来保证。

10、在格抅式轴心受压构件的设计中，对虚轴的稳定性计算，规范采用加大长细比的办 法来考虑剪切变形对整体稳定性承载力的影响。

11、规范规定对不允许截面有塑性发展的结构，截面塑性发展系数x γ=1.0。

12、压弯构件的破坏形式有强度破坏、整体失稳破坏、局部失稳破坏。

13、檩条通常是双向弯曲构件，分实腹式和桁架式两大类。

14、钢结构安装应注意的问题有技术质量、安全措施。

15、钢结构发生脆性破坏时的应力常小于钢材的屈服强度，有时仅为屈服强度的0.2倍。

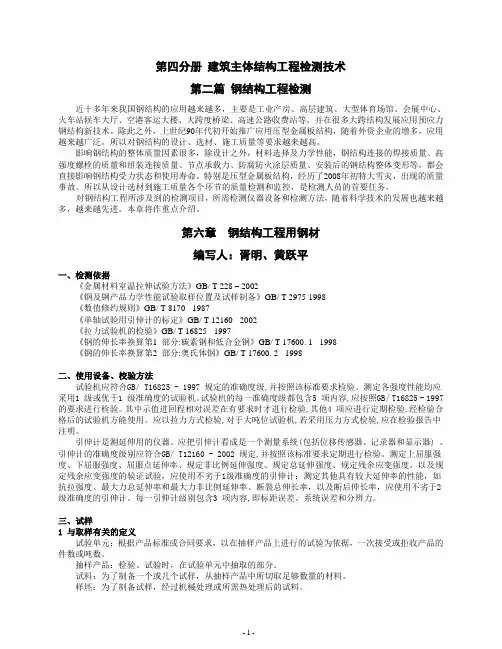

第四分册建筑主体结构工程检测技术第二篇钢结构工程检测近十多年来我国钢结构的应用越来越多，主要是工业产房、高层建筑、大型体育场馆、会展中心、火车站候车大厅、空港客运大楼、大跨度桥梁、高速公路收费站等，并在很多大跨结构发展应用预应力钢结构新技术。

除此之外，上世纪90年代初开始推广应用压型金属板结构，随着外资企业的增多，应用越来越广泛。

所以对钢结构的设计、选材、施工质量等要求越来越高。

影响钢结构的整体质量因素很多，除设计之外，材料选择及力学性能，钢结构连接的焊接质量、高强度螺栓的质量和组装连接质量、节点承载力、防腐防火涂层质量、安装后的钢结构整体变形等，都会直接影响钢结构受力状态和使用寿命。

特别是压型金属板结构，经历了2008年初特大雪灾，出现的质量事故。

所以从设计选材到施工质量各个环节的质量检测和监控，是检测人员的首要任务。

对钢结构工程所涉及到的检测项目，所需检测仪器设备和检测方法，随着科学技术的发展也越来越多，越来越先进。

本章将作重点介绍。

第六章钢结构工程用钢材编写人：胥明、黄跃平一、检测依据《金属材料室温拉伸试验方法》GB/ T 228 – 2002《钢及钢产品力学性能试验取样位置及试样制备》GB/ T 2975-1998《数值修约规则》GB/ T 8170 - 1987《单轴试验用引伸计的标定》GB/ T 12160 - 2002《拉力试验机的检验》GB/ T 16825 - 1997《钢的伸长率换算第1 部分:碳素钢和低合金钢》GB/ T 17600. 1 - 1998《钢的伸长率换算第2 部分:奥氏体钢》GB/ T 17600. 2 - 1998二、使用设备、校验方法试验机应符合GB/ T16825 - 1997 规定的准确度级,并按照该标准要求检验。

测定各强度性能均应采用1 级或优于1 级准确度的试验机。

试验机的每一准确度级都包含5 项内容,应按照GB/ T16825 - 1997 的要求进行检验。

江苏省建设工程质量检测人员岗位合格证考核试卷钢结构工程用钢材连接件A卷（满分100分，时间80分钟）姓名考试号单位一、单项选择题（每题1分，共计40分）1 GB/T 228.1-2010用符号表示强度性能的主符号。

A）σ B）F C）A D）R2 六种延性性能A e , A gt , A g , A t , A和Z 的测定结果数值的修约要求，GB/T 228.1-2010规定A的修约间隔为。

A）0.05 % B）0.5 % C）0.1 % D）0.2 %3 除非另有规定，焊接接头试验的环境温度应为℃。

A）18±5 B）20±5 C）23±5 D）25±54 用冷剪法取样坯时，所留的加工余量与试样的有关。

A）厚度B）宽度C）长度D）厚度和宽度5 断后伸长率A65表示试样的标距为。

A）70mm B）60mm C）65mm D）65cm6 应使用分辨率足够的量具或测量装置测定断后伸长量，并准确到mm。

A）±0.1 B）±0.15 C）±0.20 D）±0.257 GB/T 50205规定复验的扭剪型高强度螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取套连接副进行复验。

A）2 B）4 C）6 D）88 高强度螺栓连接抗滑移系数试验应采用摩擦面的栓拼接的拉力试件A）双 2 B）双 1 C）单 1 D）单 29 高强度螺栓扭矩系数测定装置中测力系统的误差不得大于测定螺栓紧固轴力(预拉力)值的%。

A）1.5 B）2.0 C）1.0 D）0.510 GB/T 228.1-2010用符号表示最大力。

A）F P B）F t C）F r D）F m11对比例试样,B应采用比例系数k = 5.65的值,除非采用此比例系数时不满足最小标距的要求。

A）10mm B）15mm C）20mm D）25mm12管状试样试验时，夹持段压扁，仲裁试验压扁。
