旋转机械的角位移测量及故障判断系统随着工业机械的不断发展，旋转机械在各个领域中都扮演着至关重要的角色。
在这些机械中，角位移是一个极为重要的参数，因为它可以直接反映出机械的运动状态以及故障情况。
因此，为了保证旋转机械的正常运行和及时发现故障，设计旋转机械的角位移测量及故障判断系统显得尤为重要。
一、旋转机械的角位移测量原理在旋转机械中，角位移就是旋转角度，通常用弧度或角度来表示。
为了测量旋转机械的角位移，我们需要根据机械运动的特点来选择合适的测量方式。
常见的测量方式包括：1. 光电编码器测量法光电编码器是一种能够检测机械位移的传感器。
它由一个旋转的光圈和固定的光电传感器组成，光圈会随着机械的旋转而在光电传感器上产生相应的光信号。
通过对这些信号的处理，我们可以得到机械的角位移。
2. 磁性编码器测量法磁性编码器原理与光电编码器类似，只是它使用磁性信号来代替光信号。
磁性编码器有着更高的测量精度和更稳定的信号输出，但它的安装和使用要比光电编码器复杂。
3. 传感器测量法通过在旋转机械上粘贴或安装转角传感器，可以直接测量机械的角位移。
这种测量方式具有较高的可靠性和精度，但需要对传感器进行定期的校准和维护。
二、旋转机械的故障诊断原理不论是哪种测量方式，都能够对旋转机械的角位移进行实时监测。
如果机械出现故障或运行异常，我们可以通过对角位移的监测数据进行分析来进行诊断。
1. 故障诊断旋转机械的故障种类繁多，常见的有机械磨损、轴承损坏、电机故障等。
这些故障都会对机械的运动状态和角位移产生影响，因此对角位移的监测数据进行分析可以发现故障的产生及其类型。
2. 维修保养定期对旋转机械进行维修保养是保持机械正常运转的重要手段。
通过对角位移数据的分析，我们可以得到机械的运动状态，将这些数据和机械的维修保养记录进行比对，可以定期制定有效的维修保养计划。
三、旋转机械的角位移测量及故障判断系统的设计旋转机械的角位移测量及故障判断系统是一个综合性的系统。
《旋转机械故障诊断与预测方法及其应用研究》篇一一、引言旋转机械广泛应用于各种工业领域，如风力发电、航空航天、交通运输等。
然而，由于长时间运行和复杂的工作环境，旋转机械经常会出现各种故障，如轴承磨损、齿轮断裂等。
这些故障不仅影响设备的正常运行，还可能导致严重的安全事故。
因此，对旋转机械进行故障诊断与预测显得尤为重要。
本文将介绍旋转机械故障诊断与预测的方法及其应用研究。
二、旋转机械故障诊断与预测方法1. 基于振动信号分析的方法振动信号分析是旋转机械故障诊断与预测的常用方法。
通过传感器采集设备的振动信号，对信号进行时域、频域和时频域分析，可以提取出设备运行状态的特征信息。
当特征信息超过设定的阈值时，即可判断设备存在故障。
此外，还可以通过对比历史数据，预测设备未来可能出现的故障。
2. 基于声音信号分析的方法声音信号分析是另一种有效的故障诊断与预测方法。
通过采集设备的声波信号，对信号进行频谱分析和声强分析，可以判断设备的运行状态和故障类型。
该方法具有非接触式、实时性强的优点，适用于对复杂工作环境下的设备进行故障诊断。
3. 基于数据驱动的智能诊断方法随着人工智能技术的发展，基于数据驱动的智能诊断方法在旋转机械故障诊断与预测中得到了广泛应用。
该方法通过收集设备的运行数据，利用机器学习、深度学习等算法对数据进行训练和建模，实现对设备运行状态的监测和故障预测。
该方法具有准确度高、适应性强、可扩展性强的优点。
三、旋转机械故障诊断与预测方法的应用研究1. 在风力发电领域的应用风力发电是旋转机械的重要应用领域之一。
通过采用振动信号分析和声音信号分析等方法，可以对风力发电机组的齿轮箱、轴承等关键部件进行实时监测和故障诊断。
同时，采用基于数据驱动的智能诊断方法，可以实现对风力发电机组运行状态的预测和优化，提高设备的可靠性和效率。
2. 在航空航天领域的应用航空航天领域对设备的可靠性和安全性要求极高。
采用基于振动信号分析和声音信号分析等方法，可以对航空发动机、螺旋桨等旋转机械进行实时监测和故障诊断。
旋转机械故障诊断与预测方法及其应用研究1. 引言1.1 研究背景旋转机械是工业生产中常见的设备，其故障可能会导致生产中断和安全隐患。
旋转机械故障诊断与预测方法的研究备受关注。
目前，随着传感技术、数据分析和人工智能的发展，针对旋转机械故障诊断与预测方法的研究取得了不少进展。
旋转机械故障诊断方法的研究包括基于振动、声音、温度等传感数据的分析，通过识别故障特征来实现快速准确的故障诊断。
预测方法则是通过数据建模和算法分析，预测旋转机械未来的运行状态，提前采取维护措施，避免故障发生。
在实际应用案例分析中，研究人员通过实验验证了不同的故障诊断与预测方法在旋转机械上的有效性和实用性。
技术优势的讨论则涉及不同方法的优缺点比较和适用范围。
未来的发展方向包括不断优化算法和模型，提高故障诊断和预测的准确性和可靠性，推动旋转机械故障管理技术的进一步发展和应用。
1.2 研究意义旋转机械故障诊断与预测方法及其应用研究的研究意义在于提高旋转机械设备的运行可靠性和安全性，减少设备故障对生产造成的影响，提高生产效率和降低维护成本。
通过研究旋转机械故障诊断和预测方法，可以实现对设备运行状态的实时监测和评估，及时发现故障隐患，提前采取维修措施，避免设备停机损失。
通过建立预测模型和算法，可以对设备未来的运行状态进行预测，有针对性地制定维护计划，延长设备寿命，降低维护成本。
旋转机械在现代工业生产中扮演着重要的角色，涉及到诸如风力发电机组、涡轮机、离心泵等关键设备。
这些设备的故障通常会导致生产中断，造成巨大经济损失，并可能带来安全隐患。
研究旋转机械故障诊断和预测方法对于提升工业生产的稳定性和可靠性具有重要意义。
通过不断完善故障诊断和预测技术，可以不断提高设备运行的效率和安全性，推动工业生产向更高水平发展。
1.3 研究目的研究目的是为了探讨旋转机械故障诊断与预测方法及其应用的相关问题，通过系统性的研究和实践，对旋转机械故障诊断与预测方法进行深入理解和探讨，为相关领域的研究和实践提供理论支持和技术指导。
《旋转机械故障诊断与预测方法及其应用研究》篇一摘要：本文重点研究了旋转机械的故障诊断与预测方法，详细分析了现有的技术手段、优缺点及其在实践中的应用。
文章通过探讨各种诊断和预测方法的原理、算法、应用场景以及在实际工业环境中的效果，旨在为旋转机械的维护与检修提供更加高效、可靠的解决方案。
一、引言旋转机械作为工业生产中不可或缺的一部分，其运行状态直接关系到生产效率和设备安全。
因此，对旋转机械的故障诊断与预测显得尤为重要。
本文将详细介绍旋转机械故障诊断与预测的背景、意义及研究现状。
二、旋转机械故障诊断与预测的基本原理及方法1. 传统诊断方法传统诊断方法主要包括人工听诊、视觉检查、振动检测等。
这些方法主要依赖于专家的经验和知识，通过观察和检测设备的异常现象进行故障判断。
然而，这些方法存在主观性较强、效率较低、易受人为因素影响等缺点。
2. 现代诊断与预测方法（1）基于信号处理的诊断方法：通过采集设备的振动、声音等信号，利用信号处理技术对信号进行分析和处理，提取出故障特征，从而判断设备的运行状态。
（2）基于人工智能的诊断与预测方法：包括神经网络、支持向量机、深度学习等。
这些方法能够通过对大量数据进行学习和分析，建立设备的故障模型和预测模型，实现设备的智能诊断和预测。
三、各种诊断与预测方法的优缺点分析1. 传统诊断方法的优点在于简单易行，对于经验丰富的专家来说，能够快速定位故障。
然而，其缺点也较为明显，如主观性较强、效率较低、易受人为因素影响等。
2. 现代诊断与预测方法的优点在于能够处理大量数据，提高诊断和预测的准确性，同时减少人为因素的干扰。
然而，这些方法也存在计算复杂、对数据质量要求较高等问题。
四、旋转机械故障诊断与预测方法的应用研究1. 在制造业的应用：通过采用智能诊断和预测技术，实现对生产线上旋转机械设备的实时监测和故障预警，提高生产效率和设备运行安全性。
2. 在能源领域的应用：在风力发电、水力发电等能源领域，通过采用振动检测和信号处理技术，实现对风力发电机组、水轮机等设备的故障诊断和预测，保障能源供应的稳定性和安全性。
《旋转机械故障诊断与预测方法及其应用研究》篇一一、引言旋转机械广泛应用于各种工业领域，如风力发电、航空航天、机械制造等。
然而，由于旋转机械长期运行、负载变化等因素，常常会出现各种故障，导致设备性能下降、生产效率降低，甚至造成安全事故。
因此，对旋转机械进行故障诊断与预测具有重要意义。
本文旨在研究旋转机械故障诊断与预测方法及其应用，以提高设备的运行效率和安全性。
二、旋转机械故障诊断与预测方法1. 传统诊断与预测方法传统的旋转机械故障诊断与预测方法主要依赖于专业人员的经验和技能，通过观察设备的运行状态、声音、振动等信号来判断设备是否存在故障。
然而，这种方法存在主观性、误判率高等问题，难以满足现代工业对设备故障诊断与预测的需求。
2. 现代诊断与预测方法（1）基于信号处理的诊断与预测方法：通过采集设备的振动、声音、温度等信号，利用信号处理技术对信号进行分析和处理，提取出反映设备运行状态的特征信息，从而判断设备是否存在故障。
（2）基于机器学习的诊断与预测方法：利用机器学习算法对设备的运行数据进行学习和分析，建立设备的故障诊断与预测模型。
通过对模型进行训练和优化，可以提高模型的准确性和鲁棒性，实现设备的故障诊断与预测。
（3）基于深度学习的诊断与预测方法：利用深度学习技术对设备的运行数据进行深度学习和特征提取，建立更复杂的模型来识别设备的故障模式和预测设备的未来状态。
深度学习技术可以自动提取设备的深层特征信息，提高故障诊断与预测的准确性和可靠性。
三、应用研究1. 风电领域应用在风力发电领域，风力发电机组的运行状态直接影响到发电效率和设备安全。
通过采用基于机器学习和深度学习的故障诊断与预测方法，可以实时监测风力发电机组的运行状态，及时发现故障并进行预警，避免设备损坏和安全事故的发生。
2. 机械制造领域应用在机械制造领域，旋转机械的精度和稳定性对产品的质量和生产效率具有重要影响。
采用基于信号处理的故障诊断与预测方法，可以实时监测设备的振动、声音等信号，及时发现设备的故障并进行维修，保证设备的正常运行和生产效率。
第23卷 第1期2010年3月燃 气 轮 机 技 术GAS TURB I NE TECHNOLOGYV o l 23 N o.1M ar.,2010旋转机械振动监测和分析郑月珍(南京汽轮电机(集团)有限责任公司,南京 210037)摘 要:本文介绍旋转机械振动监测和设备故障诊断的意义、旋转机械的常见振动问题和振动测量的原理及测试方法。
最后介绍我公司研制开发的以计算机为核心的旋转机械振动监测和分析系统的主要功能。
关 键 词:机械振动;轴振动;频谱分析;故障诊断中图分类号:O329 文献标识码:A 文章编号:1009-2889(2010)01-0039-061 振动状态在线监测及预测维修旋转机械的振动监测是设备运转状态监测的重要组成部分。
随着生产技术的发展,一种以状态监测为基础的故障诊断和预测技术得到推广与应用。
这种技术的发展,将使设备的维修方式从传统的 事故维修 和 定期维修 过渡到 预知性维修 ,从而大大提高设备的年利用率,减少停机维修时间,降低维修费用,同时也减少了备件库存量。
此外,旋转机械的振动测试技术也是转子现场动平衡和转子动力特性试验研究不可缺少的手段。
近十年来,我国振动状态监测技术得到了重视和研究,在关键设备上配备了监测仪表或监测系统。
例如从国外引进的燃气轮机发电机组都安装了振动保护系统。
对国内制造的200MW、300MW和600MW汽轮发电机组的仪表设计工作正在选择相应的振动保护系统与主机配套。
国内原有的电站设备已逐渐安装机械保护系统及准备安装机械保护系统。

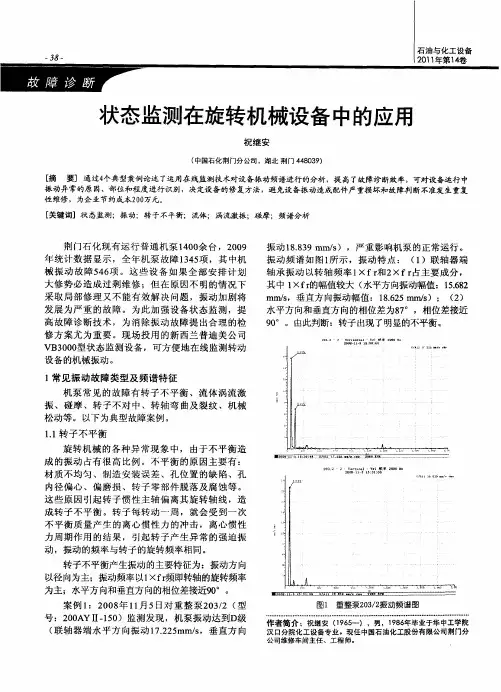

2 旋转机械振动测试概要旋转机械振动测试的主要对象是一个转动部件 转子或转轴,在进行振动测量和信号分析时,也总是将振动与转动密切结合起来,以给出整个转子运动的某些特征。
2.1旋转机械的振动问题转子是旋转机械的核心部件。
通常转子是用油膜轴承、滚动轴承或其它类型轴承支承在轴承座或机壳、箱体及基础等非转动部件上,构成了所谓的 转子 支承系统 。
旋转机械状态监测及预测技术研究关键词旋转机械；工作状态；监测及预测一、引言旋转机械状态监测技术，是近年来研究的热门课题，这里着重考虑的是避免设备的随机性故障。
自动在线监测方式与定期监测方式、在线检测离线分析监测方式相比技术水平先进，既避免设备突发性故障又无需专业人员现场操作。
旋转机械状态在线预测技术，是研究的新兴课题之一，这里着重考虑的是预测设备的时间依存性故障和改变设备的维护方式。
该技术是在状态监测及故障分析基础上发展起来的，是实现以先进的预知维护取代以时间为基础的预防性维护的关键技术。
本课题着重研究的是设备状态在线监测及趋势预测的方法。
二、旋转机械状态监测技术的发展1.旋转机械状态监测技术的发展历程旋转机械是工业上应用最广泛的机械。
许多大型旋转机械，如：离心泵、电动机、发动机、发电机、压缩机、汽轮机、轧钢机等，还是石化、电力、冶金、煤炭、核能等行业中的关键设备。
本世纪以来，随着机械工业的迅速发展，现代机械工程中的机械设备朝着轻型化、大型化、重载化和高度自动化等方向发展。
出现了大量的强度、结构、振动、噪声、可靠性，以及材料与工艺等问题，设备损坏事件时有发生，国内外大型汽轮机严重事故是其典型实例。
大型旋转机械状态监测技术研究是国家重点的攻关项目，目的是提高大型旋转机械的产品质量，减少突发性事故，避免重大经济损失。
50年代，各种类型和性能的传感器和测振仪相继研制成功，并开始应用于科学研究和工程实际。
六七十年代，数字电路、电子计算机技术的发展、“信号数字分析处理技术”的形成，推动了振动检测技术在机械设备上的应用。
70年代至80年代，机械设备的状态监测与故障诊断技术在许多发达国家开始研究。
随着电子计算机技术、现代测试技术、信号处理技术、信号识别技术与故障诊断技术等现代科学技术发展，机械设备的监测研究跨入系统化的阶段，并把实验室的研究成果逐步推广到核能设备、动力设备以及其它各种大型的成套机械设备中去，进入了蓬勃发展的阶段。
例如：日本三菱公司的“旋转机械健康管理系统”(machinery health monitoring，简称MHM)，美国西屋公司的“可移动诊断中心”(mobile diagnosi s center，简称MDC)，丹麦B＆K公司的2500型振动监测系统等，都具备了机组信号数据的采集、分析、计算、显示、打印、绘图等功能，并配有专项诊断软件。
先进的状态监测系统把体现机械动态特性的振动、噪声作为主要监测和分析的内容。
由于振动、噪声是快速的随机性信号, 不仅对测试系统要求高，而且在分析中要进行大量的数据处理，国内外在80年代用小型计算机或专用数字信号处理机做为主机完成机械动态特性的数据处理(如:HP5451C), 该类主机不仅价格昂贵(一般价格为数十万元)而且对工作环境要求苛刻(需要专用机房)，因而通常采用离线监测与分析的方式。
90年代以来，高档微机不断更新且价格迅速下降，适合数字信号处理的计算方法不断优化，使数据处理速度大为提高，为在工业现场直接应用状态监测技术创造了条件。
丹麦、美国、德国、日本等发达国家的专家学者对旋转机械工作状态监测技术进行了深入研究，研制出不同系统。
该类系统以丹麦B&K公司的2520型振动监测系统、美国BENTLY 公司的3300 系列振动监测系统、美国亚特兰大公司的M6000系统为代表已经达到较高的水平。
在功能上比较典型的系统之一是丹麦B&K公司的2520型振动监测系统(vibrati on monitor-type 2520)，主要功能有：自动谱比较并进行故障预警报警；对6％和23％恒百分比带宽谱进行速度补偿；幅值增长趋势图显示；三维谱图显示；振动总均方根值(振动烈度)计算；支持局域网。
美国IRD公司的IQ2000系统可认为是至今为止有报道的功能最齐全的监测与诊断系统。
我国在工业部门中开展状态监测技术研究的工作起步于1986年，在此之前从国外引进的大型机组，一般都购置了监测系统。
而在自行研制的国产设备上，若选用国外的监测系统，由于价格异常昂贵而难以接受。
80年代中后期以来，我国有关研究院所、高等院校和企业开始自行或合作研究旋转机械状态监测技术，无论在理论研究、测试技术和仪器研制方面，都取得了成果，并开发出相应的旋转机械状态监测系统。
如：西安交通大学、浙江大学、北京理工大学、北京机械工业学院等。
国内主要有几种类型：a.哈尔滨工业大学等单位联合研制的3MD-Ⅰ、3MD-Ⅱ、3MD-Ⅲ系统；b.西安交通大学机械监测与诊断研究室的RMMDS系统；c.西安交通大学润滑理论及轴承研究室的RB20-1系统；d.郑州工学院的RMMDS系统；e.重庆太笛公司的CDMS 系统；f.浙江大学的CMD-I型及II型系统；g.西北工业大学的MD3905系统；h.北京机械工业学院的BJD-ZⅠ、BJ D-ZⅡ、BJD-ZⅢ系统。
其中比较典型的系统有：1985年10月通过鉴定的由哈尔滨工业大学等单位联合研制的3MD-Ⅰ微机化“汽轮发电机组振动监测与故障诊断系统”，以及后来进一步开发的汽轮机故障诊断专家系统3MD-Ⅱ、3MD-Ⅲ；1987年通过鉴定的由西安交通大学机械故障诊断研究室研制的RMMD-S化肥五大机组“微机状态监测与故障诊断系统”等。
这些系统的主要功能有：轴振动监测，包括轴心轨迹分析、轴向串动、轴振动位移峰-峰值计算；壳体振动监测；频谱分析，包括频率细化、阶比谱分析、阶跟踪谱、三维功率谱分析；自动预、报警；故障特征提取及诊断。
以上系统的软件功能比较丰富，硬件性能也不断改进，但基本上仍处于研究发展阶段，且价格依然昂贵，这些系统主要应用于国家重点企业中关键设备的监测或特定设备的监测，如大型汽轮机组、大型水轮机组等。
从技术发展过程看，现代监测技术大致经历了两个阶段。
第一阶段是以传感器技术和动态测试技术为基础，以信号处理技术为手段的常规技术发展阶段，这一阶段的技术已在工程中得到了应用，它吸收了大量的现代科技成果，传感器技术的飞跃发展，使之可以利用振动、噪声、力、温度、电、磁、光、射线等多种信息。
由此产生了设备的振动、噪声、光谱、铁谱、无损检测、热成像等监测和故障分析技术。
信号分析与数值处理技术的发展，结合微计算机技术的发展，分析、函数分析、逻辑分析、统计和模糊分析方法。
近年来，各种数据处理软、硬件的出现使实时在线监测及故障分析技术成为可能。
人工智能技术为设备监测和故障分析的智能化发展提供了可能，使得现代监测技术发展步入第二阶段。
这一阶段的研究内容与实现方法已开始并正在继续发生着重大变化，以数据处理为核心的过程将被以知识处理为核心的过程所替代，开展了专家系统、神经网络和模糊分析等理论、方法和应用技术的研究。
这阶段起主导作用的将是人类专家的知识，包括人类专家所拥有的领域知识、求解问题的方法等。
由于实现信号检测、数据处理与知识处理的统一，使得先进技术不再是少数专业人员才能掌握的技术，而是一般操作人员所能使用的工具。
2.旋转机械状态监测技术的发展趋势机械设备运行状态的监测技术，已经从单凭直觉的耳听、眼看、手摸，发展到采用现代测量技术、计算机技术和信号分析技术的先进的监测技术，诸如超声、声发射、红外测温等，层出不穷。
人工智能、专家系统、模糊数学等新兴学科在机械状态监测技术中也找到用武之地。
在机械动态信号分析方法和应用技术上，新近的发展有：采用空间域滤波的预处理、采用Vo ld－Kalman滤波的多轴阶比信号分析技术、适于非平稳信号的基于Wigner－Ville分布分析、小波(wavelet)变换方法、混沌分析方法、智能传感与检测技术、以及与VXI总线仪器平台相关的技术等。
现今，国内外较典型的状态监测方式主要有3种。
(1)离线定期监测方式。
测试人员定期到现场用一个传感器依次对各测点进行测试，并用磁带机记录信号，数据处理在专用计算机上完成，或是直接在便携式内置微机的仪器上完成；这是当前利用进口监测仪器普遍采用的方式。
采用该方式，测试系统较简单，但是测试工作较烦锁，需要专门的测试人员；由于是离线定期监测，不能及时避免突发性故障。
(2)在线检测离线分析的监测方式。
亦称主从机监测方式，在设备上的多个测点均安装传感器，由现场微处理器从机系统进行各测点的数据采集和处理，在主机系统上由专业人员进行分析和判断。
这种方式是近年在大型旋转机械上采用的方式。
相对第一种方式，该方式免去了更换测点的麻烦，并能在线进行检测和报警；但是该方式需要离线进行数据分析和判断，而且分析和判断需要专业技术人员参与。
(3)自动在线监测方式。
该方式不仅能实现自动在线监测设备的工作状态，及时进行故障预报，而且能实现在线地进行数据处理和分析判断；由于能根据专家经验和有关准则进行智能化的比较和判断，中等文化水平的值班工作人员经过短期培训后就能使用。
该方式技术最先进，不需要人为更换测点，不仅不需要专门的测试人员，也不需要专业技术人员参与分析和判断；但是软硬件的研制工作量很大。
本课题研究的是这种方式。
今后，旋转机械状态监测技术趋向由离线定期监测方式、在线检测离线分析监测方式，发展为自动在线监测方式。
随着人工智能理论的发展及其在实际中的应用、数据处理软件的大量开发，今后旋转机械状态监测技术正向多目标、多层次监测和网络化方向发展。
三、旋转机械状态预测技术的发展1.旋转机械状态预测技术的发展历程当机械设备发生故障时,不仅物质财富遭到破坏，服务逼迫中断，甚至连人员的生存也会受到威胁。
在工业史上，由于机械设备故障造成的灾难和环境事故频频发生。
例如，美国阿莫科.卡迪斯号油轮原油泄漏事故，前苏联的切尔诺贝利核电站事故等等，了解这些事故发生的过程以及如何加以防范，成为要考虑的重要问题。
尤其这些故障大都是由于人为干预和不当措施所造成的，因而减少维护次数和提高维护的科学性是预防恶性事故发生的重要方面。
传统的机械设备维护方式概括为：运转至损坏再维护和以时间为基础的预防性维护；前者一般用于廉价的小型机器，采用后备设备来保证生产；后者也称定期维护，一般用于大中型设备，不论设备是否有故障都按人为计划的时间定期检修80年代以来，以建立新的维修体制为目标形成了综合工程学科，这一工程学科在欧美、日本以不同的形式获得了推广。
近年来丹麦、美国、德国、日本等发达国家的专家学者进一步提出了预知维护的基本概念。
90年代以来，开始研究新型旋转机械工作状态分析和状态预测技术，研究采用专家系统、神经网络等新的应用技术。
但是，人工智能状态在线预测和预知维护的研究尚处于研究发展的起步阶段。
设备预知维护是通过对机械设备运行状态做监测及预测来取代定期检修方式，其原则是：只有当监测、分析和预测结果表明有必要维修时才进行维修。
这种现代化维护方式能监测和预报设备的故障，在发现故障前兆时能及时停机，甚至能按判别出的故障的性质和部位，有目的地进行检修。
