民用建筑中电动汽车充电桩配电设计简析

民用建筑地下车库充电桩配电设计解决方案随着城市化进程的加快和汽车使用数量的增加，地下车库充电桩的需求也越来越大。

为了满足居民和商业用户对电动汽车的充电需求，民用建筑地下车库充电桩配电设计解决方案显得尤为重要。

本文将从建筑地下车库充电桩的布局、电力配电系统的设计、安全保障等方面进行分析和探讨，为相关工程师和设计师提供一些建议和参考。

一、地下车库充电桩的布局地下车库充电桩的布局是影响整体设计解决方案的关键因素之一。

一般来说，地下车库充电桩的布局应该考虑以下几点：1. 充电桩的位置：充电桩的位置应该尽量靠近停车位，便于车主使用。

充电桩的位置也应该便于电力配电系统的布置，避免过长的线路和额外的线损。

2. 充电桩的数量：根据车库的规模和停车位的分布情况，合理确定充电桩的数量。

一般来说，每个停车位都应该有相应的充电桩，尽量避免车主在使用过程中出现不便。

3. 充电桩的布置方式：充电桩可以采用独立式、墙壁式、地柱式等不同的布置方式。

根据车库的结构和使用情况，选择合适的布置方式，提高充电桩的使用率和便利性。

二、电力配电系统的设计电力配电系统是地下车库充电桩的核心，其设计合理与否直接关系到充电桩的使用效果和安全保障。

电力配电系统的设计应包括以下几个方面：1. 供电方式：一般来说，地下车库充电桩的供电方式可以选择直接引入市电或采用储能电池系统。

采用市电供电需要考虑市电线路的引入和配电，而采用储能电池系统则需要考虑充电桩的接入和电池的安装。

2. 线路设计：地下车库充电桩的电力线路应该合理布置，减少线路长度和线损，保障充电桩的正常使用。

应该考虑线路的敷设方式和防水防潮措施，确保线路的安全和稳定运行。

3. 配电设备：地下车库充电桩的配电设备包括断路器、接触器、变压器等，应选择品牌可靠、性能稳定的设备，并合理配置，确保供电安全和稳定。

4. 电缆敷设：地下车库充电桩的电缆敷设应该符合相关标准和规范，保证电缆的安全性和可靠性。

应该考虑电缆的材质和防火性能，避免火灾和意外事故发生。

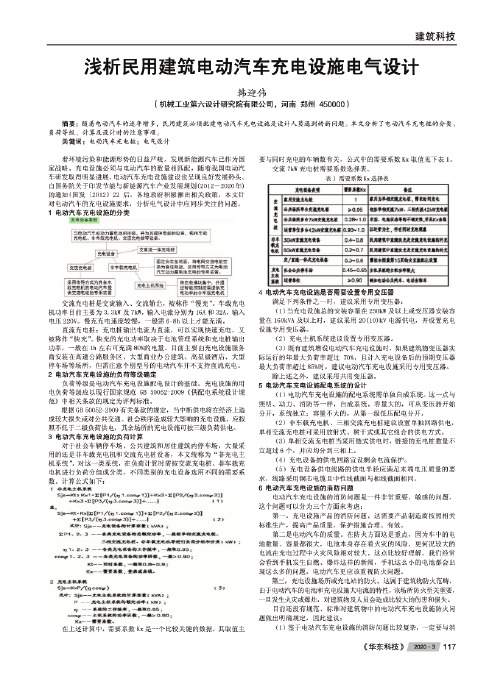

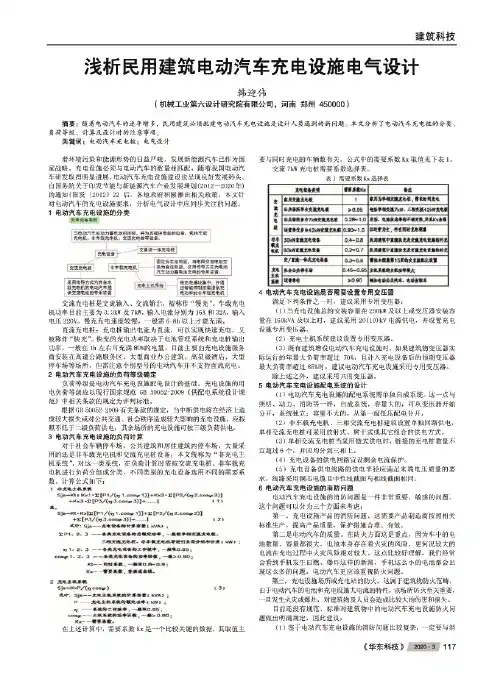

Building Technology118 防主管部门。

（2）沟通，并按当地消防主管部门的要求执行。

（3）不建议大容量的电动汽车充电设施设在地下室，包括非车载充电机、充电主机系统、42kW 及以上大容量三相交流充电桩等。

7 动汽车充电设施的谐波问题充电桩对电气设计带来的另一个问题就是谐波干扰。

电动汽车充电时需实现AC/DC 的变换，而充电机的整流环节是最主要的谐波源。

直流充电桩较多采用三相全波整流，整流电路脉动数为6，其特征谐波为6k±1次，即5、7、11、13、17、19、……，谐波次数越低，其谐波幅值越大，谐波幅值与谐波次数成反比。

因此充电桩主要的谐波含量为5、7次谐波。

同时谐波电流的大小与设备工作时施加在其上的电压幅值有关。

系统电压越高，运行点越深入饱和区，空载电流的波形畸变越大，其谐波含量也越高。

由于谐波含量高，中性线电流可能超过相线电流，对此应引起重视。

末端充电设备采用有源滤波将有利于提高整个充电桩供电系统的效率，减少系统损耗，保证电能计量与计费的准确性，保障充电桩通信系统的稳定性，使电动汽车充电装置更能满足智能电网、物联网通信的发展要求。

另外由于谐波电流与充电机的充电电流相关，充电负荷越大，则谐波电流百分比越高，因此对于集中设置管理的充电桩，还可通过智能化电能管理系统，分组分时启动充电单元，当一部分充电桩转入恒压充电阶段时，其充电电流开始大幅减小，此时可启动另一组充电单元，这样系统最大的充电电流值就小于所有充电设施同步充电时的电流值，相应产生的谐波电流值也较小。

由于对电力系统运行中的谐波情况无法预测，需根据现场情况监测分析，同时目前有源滤波技术也是治理各级谐波最有效的措施，因此在电气设计时，建议在带充电桩负荷较多的变电所内预留有源滤波柜的机位，保证后续有可治理实施的措施即可。

8 雷接地（1）充电桩的防雷与接地应满足GB50057《建筑物防雷设计规范》、GB/T50065《交流电气装置的接地》的有关规定。

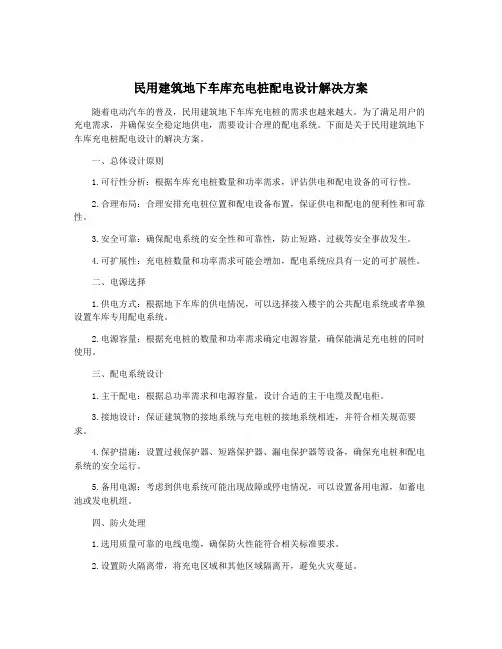

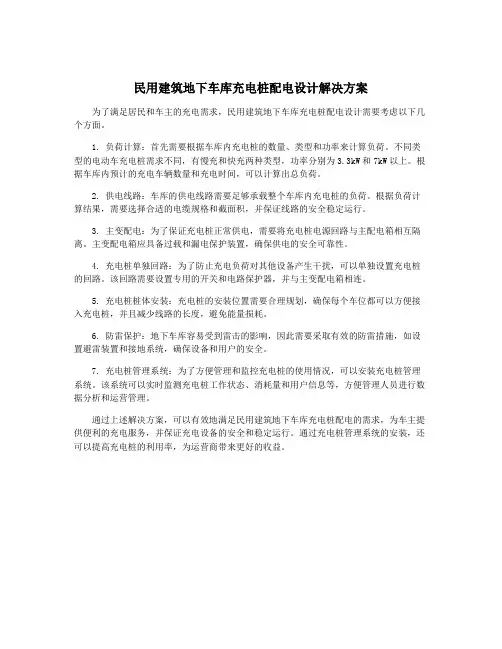

民用建筑地下车库充电桩配电设计解决方案随着电动汽车的普及，民用建筑地下车库充电桩的需求也越来越大。

为了满足用户的充电需求，并确保安全稳定地供电，需要设计合理的配电系统。

下面是关于民用建筑地下车库充电桩配电设计的解决方案。

一、总体设计原则1.可行性分析：根据车库充电桩数量和功率需求，评估供电和配电设备的可行性。

2.合理布局：合理安排充电桩位置和配电设备布置，保证供电和配电的便利性和可靠性。

3.安全可靠：确保配电系统的安全性和可靠性，防止短路、过载等安全事故发生。

4.可扩展性：充电桩数量和功率需求可能会增加，配电系统应具有一定的可扩展性。

二、电源选择1.供电方式：根据地下车库的供电情况，可以选择接入楼宇的公共配电系统或者单独设置车库专用配电系统。

2.电源容量：根据充电桩的数量和功率需求确定电源容量，确保能满足充电桩的同时使用。

三、配电系统设计1.主干配电：根据总功率需求和电源容量，设计合适的主干电缆及配电柜。

3.接地设计：保证建筑物的接地系统与充电桩的接地系统相连，并符合相关规范要求。

4.保护措施：设置过载保护器、短路保护器、漏电保护器等设备，确保充电桩和配电系统的安全运行。

5.备用电源：考虑到供电系统可能出现故障或停电情况，可以设置备用电源，如蓄电池或发电机组。

四、防火处理1.选用质量可靠的电线电缆，确保防火性能符合相关标准要求。

2.设置防火隔离带，将充电区域和其他区域隔离开，避免火灾蔓延。

3.设置火灾报警器和灭火设备，第一时间发现和扑灭火灾，保障充电桩和配电系统的安全。

五、其他设计要点1.通风设计：地下车库内充电桩可能产生热量，需要设计合适的通风系统，确保空气流通，避免过热。

2.设备维护：设备的安装位置和布置应方便维修和检修，确保及时有效的维护和保养。

民用建筑地下车库充电桩配电设计需要根据实际情况合理选择电源，并设计合理的配电系统，采取安全保护措施，防火处理，考虑通风和维护等因素，以确保充电桩和配电系统的安全可靠运行。

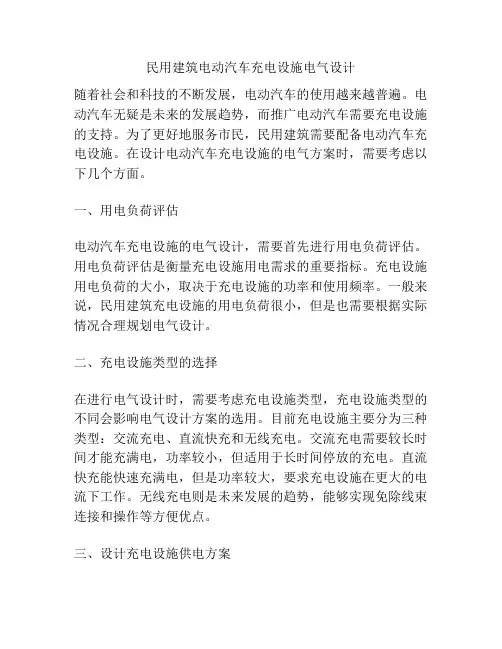

民用建筑电动汽车充电设施电气设计随着社会和科技的不断发展，电动汽车的使用越来越普遍。

电动汽车无疑是未来的发展趋势，而推广电动汽车需要充电设施的支持。

为了更好地服务市民，民用建筑需要配备电动汽车充电设施。

在设计电动汽车充电设施的电气方案时，需要考虑以下几个方面。

一、用电负荷评估电动汽车充电设施的电气设计，需要首先进行用电负荷评估。

用电负荷评估是衡量充电设施用电需求的重要指标。

充电设施用电负荷的大小，取决于充电设施的功率和使用频率。

一般来说，民用建筑充电设施的用电负荷很小，但是也需要根据实际情况合理规划电气设计。

二、充电设施类型的选择在进行电气设计时，需要考虑充电设施类型，充电设施类型的不同会影响电气设计方案的选用。

目前充电设施主要分为三种类型：交流充电、直流快充和无线充电。

交流充电需要较长时间才能充满电，功率较小，但适用于长时间停放的充电。

直流快充能快速充满电，但是功率较大，要求充电设施在更大的电流下工作。

无线充电则是未来发展的趋势，能够实现免除线束连接和操作等方便优点。

三、设计充电设施供电方案在充电设施的供电方案设计中，需要考虑充电设施的电源，电源的选择应合理，不应过负载，同时考虑电源的可靠性和适应性。

一般来说，可以使用220V或者380V的交流电源进行充电。

对于大功率的充电设施，使用380V更为合适。

四、电缆设计在设计电动汽车充电设施时，需要合理设计电缆线路，包括导线截面大小、电缆长度、电缆材质等方面。

电缆线路设计要充分考虑环境因素和安全因素，确保电气设施的正常运行和人员的安全。

五、接地和防雷在电动汽车充电设施的电气设计中，接地和防雷也是非常重要的。

合理的接地能够保证设备的安全运行，防雷措施能够减小雷击风险，从而保护设施不受损坏。

六、安全措施在电动汽车充电设施的电气设计中，安全措施也是非常重要的。

设计时需要考虑防止电气短路、过电压、过电流等可能出现的问题，从而减小安全隐患。

总之，民用建筑电动汽车充电设施的电气设计涉及多个方面。

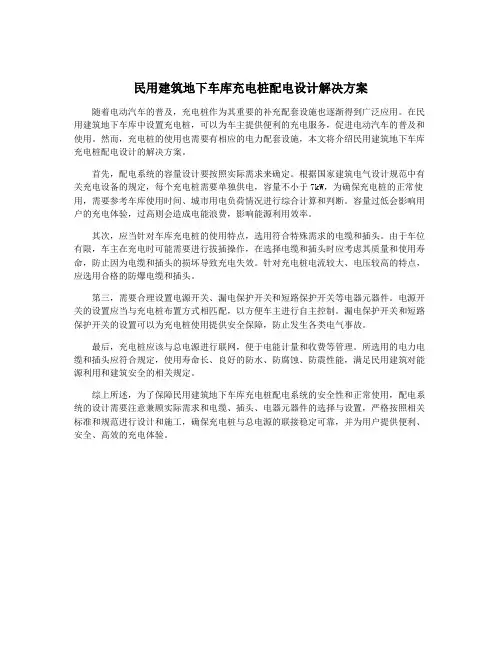

民用建筑地下车库充电桩配电设计解决方案随着电动汽车的普及，充电桩作为其重要的补充配套设施也逐渐得到广泛应用。

在民用建筑地下车库中设置充电桩，可以为车主提供便利的充电服务，促进电动汽车的普及和使用。

然而，充电桩的使用也需要有相应的电力配套设施，本文将介绍民用建筑地下车库充电桩配电设计的解决方案。

首先，配电系统的容量设计要按照实际需求来确定。

根据国家建筑电气设计规范中有关充电设备的规定，每个充电桩需要单独供电，容量不小于7kW，为确保充电桩的正常使用，需要参考车库使用时间、城市用电负荷情况进行综合计算和判断。

容量过低会影响用户的充电体验，过高则会造成电能浪费，影响能源利用效率。

其次，应当针对车库充电桩的使用特点，选用符合特殊需求的电缆和插头。

由于车位有限，车主在充电时可能需要进行拔插操作，在选择电缆和插头时应考虑其质量和使用寿命，防止因为电缆和插头的损坏导致充电失效。

针对充电桩电流较大、电压较高的特点，应选用合格的防爆电缆和插头。

第三，需要合理设置电源开关、漏电保护开关和短路保护开关等电器元器件。

电源开关的设置应当与充电桩布置方式相匹配，以方便车主进行自主控制。

漏电保护开关和短路保护开关的设置可以为充电桩使用提供安全保障，防止发生各类电气事故。

最后，充电桩应该与总电源进行联网，便于电能计量和收费等管理。

所选用的电力电缆和插头应符合规定，使用寿命长、良好的防水、防腐蚀、防震性能，满足民用建筑对能源利用和建筑安全的相关规定。

综上所述，为了保障民用建筑地下车库充电桩配电系统的安全性和正常使用，配电系统的设计需要注意兼顾实际需求和电缆、插头、电器元器件的选择与设置，严格按照相关标准和规范进行设计和施工，确保充电桩与总电源的联接稳定可靠，并为用户提供便利、安全、高效的充电体验。

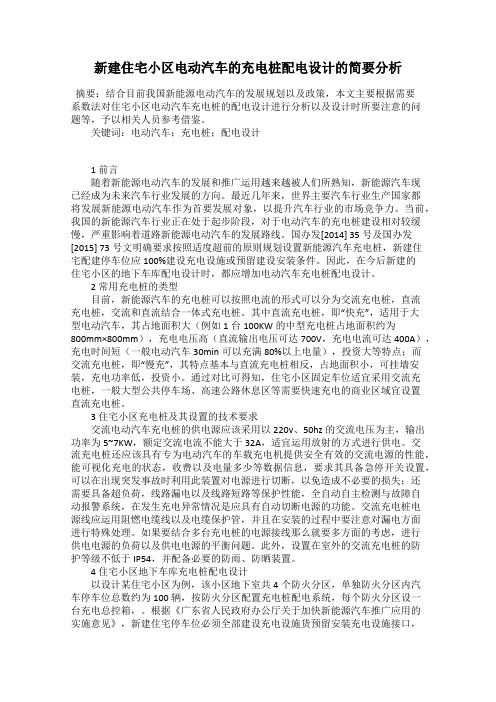

新建住宅小区电动汽车的充电桩配电设计的简要分析摘要：结合目前我国新能源电动汽车的发展规划以及政策，本文主要根据需要系数法对住宅小区电动汽车充电桩的配电设计进行分析以及设计时所要注意的问题等，予以相关人员参考借鉴。

关键词：电动汽车；充电桩；配电设计1 前言随着新能源电动汽车的发展和推广运用越来越被人们所熟知，新能源汽车现已经成为未来汽车行业发展的方向。

最近几年来，世界主要汽车行业生产国家都将发展新能源电动汽车作为首要发展对象，以提升汽车行业的市场竞争力。

当前，我国的新能源汽车行业正在处于起步阶段，对于电动汽车的充电桩建设相对较缓慢，严重影响着道路新能源电动汽车的发展路线。

国办发[2014] 35号及国办发[2015] 73号文明确要求按照适度超前的原则规划设置新能源汽车充电桩，新建住宅配建停车位应100%建设充电设施或预留建设安装条件。

因此，在今后新建的住宅小区的地下车库配电设计时，都应增加电动汽车充电桩配电设计。

2 常用充电桩的类型目前，新能源汽车的充电桩可以按照电流的形式可以分为交流充电桩，直流充电桩，交流和直流结合一体式充电桩。

其中直流充电桩，即“快充”，适用于大型电动汽车，其占地面积大（例如1台100KW的中型充电桩占地面积约为800mm×800mm），充电电压高（直流输出电压可达700V，充电电流可达400A），充电时间短（一般电动汽车30min可以充满80%以上电量），投资大等特点；而交流充电桩，即“慢充”，其特点基本与直流充电桩相反，占地面积小，可挂墙安装，充电功率低，投资小。

通过对比可得知，住宅小区固定车位适宜采用交流充电桩，一般大型公共停车场、高速公路休息区等需要快速充电的商业区域宜设置直流充电桩。

3 住宅小区充电桩及其设置的技术要求交流电动汽车充电桩的供电源应该采用以220v、50hz的交流电压为主，输出功率为5~7KW，额定交流电流不能大于32A，适宜运用放射的方式进行供电。

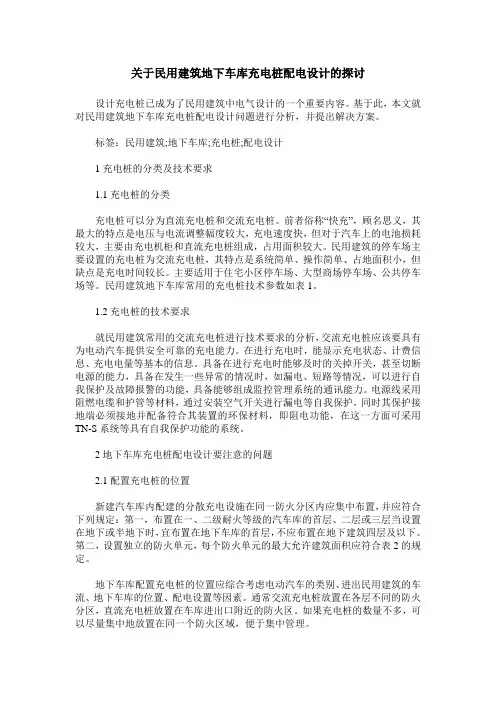

关于民用建筑地下车库充电桩配电设计的探讨设计充电桩已成为了民用建筑中电气设计的一个重要内容。

基于此，本文就对民用建筑地下车库充电桩配电设计问题进行分析，并提出解决方案。

标签：民用建筑;地下车库;充电桩;配电设计1充电桩的分类及技术要求1.1充电桩的分类充电桩可以分为直流充电桩和交流充电桩。

前者俗称“快充”，顾名思义，其最大的特点是电压与电流调整幅度较大，充电速度快，但对于汽车上的电池损耗较大，主要由充电机柜和直流充电桩组成，占用面积较大。

民用建筑的停车场主要设置的充电桩为交流充电桩，其特点是系统简单、操作简单、占地面积小，但缺点是充电时间较长。

主要适用于住宅小区停车场、大型商场停车场、公共停车场等。

民用建筑地下车库常用的充电桩技术参数如表1。

1.2充电桩的技术要求就民用建筑常用的交流充电桩进行技术要求的分析，交流充电桩应该要具有为电动汽车提供安全可靠的充电能力。

在进行充电时，能显示充电状态、计费信息、充电电量等基本的信息。

具备在进行充电时能够及时的关掉开关，甚至切断电源的能力，具备在发生一些异常的情况时，如漏电、短路等情况，可以进行自我保护及故障报警的功能，具备能够组成监控管理系统的通讯能力。

电源线采用阻燃电缆和护管等材料，通过安装空气开关进行漏电等自我保护，同时其保护接地端必须接地并配备符合其装置的环保材料，即阻电功能，在这一方面可采用TN-S系统等具有自我保护功能的系统。

2地下车库充电桩配电设计要注意的问题2.1配置充电桩的位置新建汽车库内配建的分散充电设施在同一防火分区内应集中布置，并应符合下列规定：第一，布置在一、二级耐火等级的汽车库的首层、二层或三层当设置在地下或半地下时，宜布置在地下车库的首层，不应布置在地下建筑四层及以下。

第二，设置独立的防火单元，每个防火单元的最大允许建筑面积应符合表2的规定。

地下车库配置充电桩的位置应综合考虑电动汽车的类别、进出民用建筑的车流、地下车库的位置、配电设置等因素。

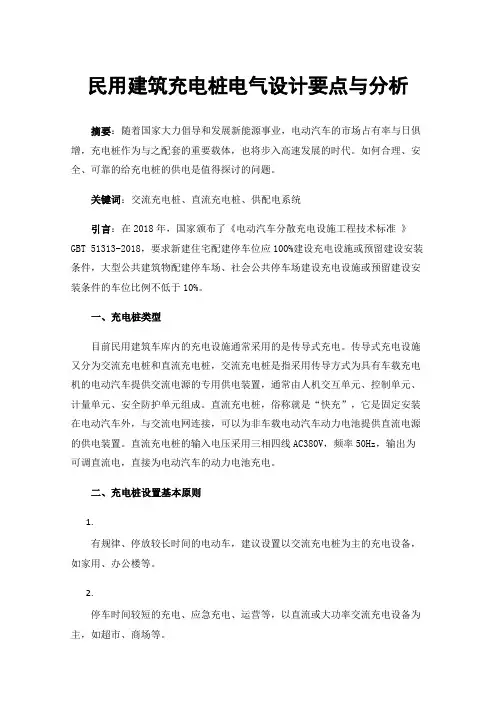

民用建筑充电桩电气设计要点与分析摘要：随着国家大力倡导和发展新能源事业，电动汽车的市场占有率与日俱增，充电桩作为与之配套的重要载体，也将步入高速发展的时代。

如何合理、安全、可靠的给充电桩的供电是值得探讨的问题。

关键词：交流充电桩、直流充电桩、供配电系统引言：在2018年，国家颁布了《电动汽车分散充电设施工程技术标准》GBT 51313-2018，要求新建住宅配建停车位应100%建设充电设施或预留建设安装条件，大型公共建筑物配建停车场、社会公共停车场建设充电设施或预留建设安装条件的车位比例不低于10%。

一、充电桩类型目前民用建筑车库内的充电设施通常采用的是传导式充电。

传导式充电设施又分为交流充电桩和直流充电桩，交流充电桩是指采用传导方式为具有车载充电机的电动汽车提供交流电源的专用供电装置，通常由人机交互单元、控制单元、计量单元、安全防护单元组成。

直流充电桩，俗称就是“快充”，它是固定安装在电动汽车外，与交流电网连接，可以为非车载电动汽车动力电池提供直流电源的供电装置。

直流充电桩的输入电压采用三相四线AC380V，频率50Hz，输出为可调直流电，直接为电动汽车的动力电池充电。

二、充电桩设置基本原则1.有规律、停放较长时间的电动车，建议设置以交流充电桩为主的充电设备，如家用、办公楼等。

2.停车时间较短的充电、应急充电、运营等，以直流或大功率交流充电设备为主，如超市、商场等。

三、电动汽车充电设施负荷等级四、充电桩供配电系统(1)充电桩总电源采用0.4kV低压配电系统，接地采用TN-S系统；供配电系统图如下所示：(2)每个防火分区设置充电桩专用配电箱，将低压电源引至充电车位附近。

配电箱至分散充电设施应预留电缆通道；(3)充电桩配电箱向充电桩供电的出线回路均设置短路保护和剩余电流保护功能的低压断路器；(4)为避免变压器负荷率太低的情况，要充分考虑充电桩负荷同时使用系数的问题，充电桩供配电需用系数选取如下表所示：充电桩建议选型如下表所示五、充电桩布置要求根据现行国标《电动汽车分散充电设施工程技术标准》GBT 51313-2018 第4.02条要求，充电设备外廓距充电车位边缘的净距不宜小于0 . 4 m，故充电桩布置如下图所示：六、充电桩监控管理系统(1)充电桩监控系统包括充电监控系统、供电监控系统和安防监控系统。

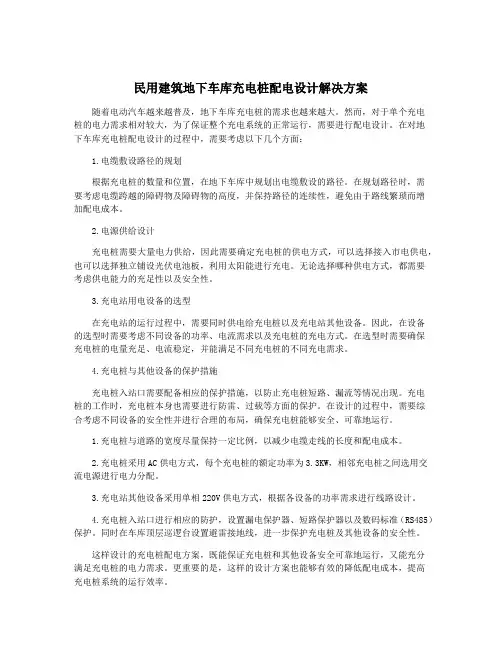

民用建筑地下车库充电桩配电设计解决方案随着电动汽车越来越普及，地下车库充电桩的需求也越来越大。

然而，对于单个充电桩的电力需求相对较大，为了保证整个充电系统的正常运行，需要进行配电设计。

在对地下车库充电桩配电设计的过程中，需要考虑以下几个方面：1.电缆敷设路径的规划根据充电桩的数量和位置，在地下车库中规划出电缆敷设的路径。

在规划路径时，需要考虑电缆跨越的障碍物及障碍物的高度，并保持路径的连续性，避免由于路线繁琐而增加配电成本。

2.电源供给设计充电桩需要大量电力供给，因此需要确定充电桩的供电方式，可以选择接入市电供电，也可以选择独立铺设光伏电池板，利用太阳能进行充电。

无论选择哪种供电方式，都需要考虑供电能力的充足性以及安全性。

3.充电站用电设备的选型在充电站的运行过程中，需要同时供电给充电桩以及充电站其他设备。

因此，在设备的选型时需要考虑不同设备的功率、电流需求以及充电桩的充电方式。

在选型时需要确保充电桩的电量充足、电流稳定，并能满足不同充电桩的不同充电需求。

4.充电桩与其他设备的保护措施充电桩入站口需要配备相应的保护措施，以防止充电桩短路、漏流等情况出现。

充电桩的工作时，充电桩本身也需要进行防雷、过载等方面的保护。

在设计的过程中，需要综合考虑不同设备的安全性并进行合理的布局，确保充电桩能够安全、可靠地运行。

1.充电桩与道路的宽度尽量保持一定比例，以减少电缆走线的长度和配电成本。

2.充电桩采用AC供电方式，每个充电桩的额定功率为3.3KW，相邻充电桩之间选用交流电源进行电力分配。

3.充电站其他设备采用单相220V供电方式，根据各设备的功率需求进行线路设计。

4.充电桩入站口进行相应的防护，设置漏电保护器、短路保护器以及数码标准（RS485）保护。

同时在车库顶层巡逻台设置避雷接地线，进一步保护充电桩及其他设备的安全性。

这样设计的充电桩配电方案，既能保证充电桩和其他设备安全可靠地运行，又能充分满足充电桩的电力需求。

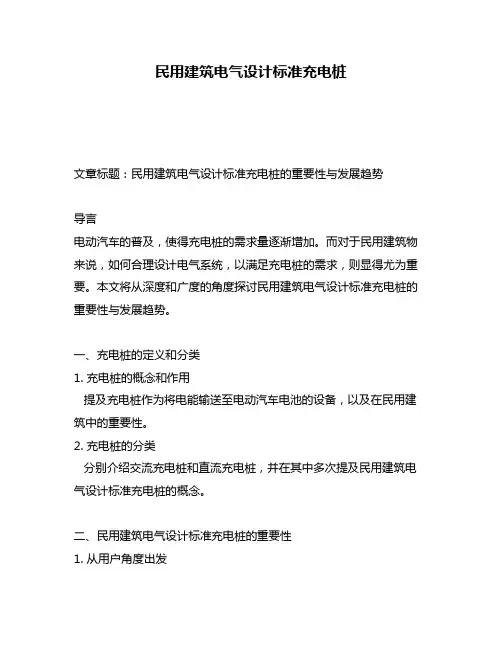

民用建筑电气设计标准充电桩文章标题：民用建筑电气设计标准充电桩的重要性与发展趋势导言电动汽车的普及，使得充电桩的需求量逐渐增加。

而对于民用建筑物来说，如何合理设计电气系统，以满足充电桩的需求，则显得尤为重要。

本文将从深度和广度的角度探讨民用建筑电气设计标准充电桩的重要性与发展趋势。

一、充电桩的定义和分类1. 充电桩的概念和作用提及充电桩作为将电能输送至电动汽车电池的设备，以及在民用建筑中的重要性。

2. 充电桩的分类分别介绍交流充电桩和直流充电桩，并在其中多次提及民用建筑电气设计标准充电桩的概念。

二、民用建筑电气设计标准充电桩的重要性1. 从用户角度出发探讨电动汽车用户希望在民用建筑内能够方便地进行充电的需求，并提及相关电气设计标准对用户的重要性。

2. 从建筑业主角度出发分析建筑业主应如何考虑充电桩的设置与安装，以及如何合理布局电气系统以适应充电桩需求。

三、民用建筑电气设计标准充电桩的发展趋势1. 技术趋势探讨充电桩技术的发展趋势，可能存在的问题，以及对电气设计标准的影响。

2. 政策趋势分析政府对于充电桩建设的政策支持和指导，对于民用建筑电气设计标准的影响。

结语总结全文提及的内容，强调民用建筑电气设计标准充电桩的重要性与发展趋势，并表明对于未来民用建筑电气设计的思考与展望。

个人观点我个人认为，民用建筑电气设计标准充电桩的规范与发展，将对于推动电动汽车的普及和建筑节能减排产生积极的促进作用。

在电动汽车时代，民用建筑的电气设计必然需要更多地考虑充电桩的布局与设置，以满足用户的需求。

政府对于充电桩建设的政策支持也将对未来的发展产生深远的影响。

通过以上格式，文章既充分涵盖了民用建筑电气设计标准充电桩的重要性与发展趋势，又能够帮助你更深入地理解和思考这一主题。

希望对你有所帮助，若有需要，欢迎再次咨询。

民用建筑电气设计标准充电桩的重要性与发展趋势随着电动汽车的普及，充电桩的需求量逐渐增加。

对于民用建筑物来说，如何合理设计电气系统，以满足充电桩的需求，则显得尤为重要。
