塔吊基础边坡处理措施

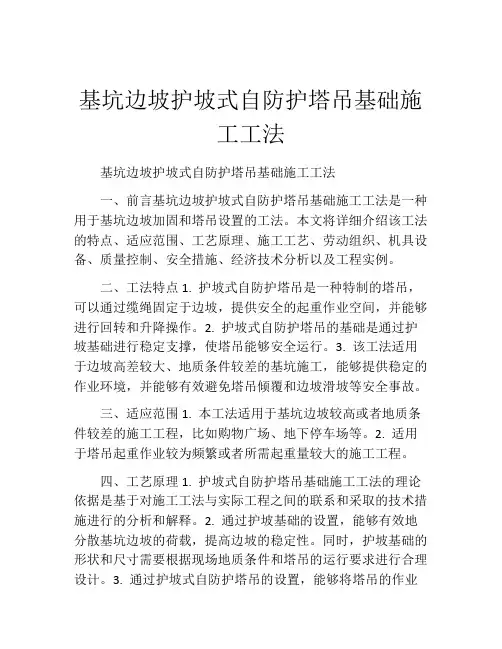

基坑边坡护坡式自防护塔吊基础施工工法基坑边坡护坡式自防护塔吊基础施工工法一、前言基坑边坡护坡式自防护塔吊基础施工工法是一种用于基坑边坡加固和塔吊设置的工法。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 护坡式自防护塔吊是一种特制的塔吊，可以通过缆绳固定于边坡，提供安全的起重作业空间，并能够进行回转和升降操作。

2. 护坡式自防护塔吊的基础是通过护坡基础进行稳定支撑，使塔吊能够安全运行。

3. 该工法适用于边坡高差较大、地质条件较差的基坑施工，能够提供稳定的作业环境，并能够有效避免塔吊倾覆和边坡滑坡等安全事故。

三、适应范围1. 本工法适用于基坑边坡较高或者地质条件较差的施工工程，比如购物广场、地下停车场等。

2. 适用于塔吊起重作业较为频繁或者所需起重量较大的施工工程。

四、工艺原理1. 护坡式自防护塔吊基础施工工法的理论依据是基于对施工工法与实际工程之间的联系和采取的技术措施进行的分析和解释。

2. 通过护坡基础的设置，能够有效地分散基坑边坡的荷载，提高边坡的稳定性。

同时，护坡基础的形状和尺寸需要根据现场地质条件和塔吊的运行要求进行合理设计。

3. 通过护坡式自防护塔吊的设置，能够将塔吊的作业范围限定在护坡内部，避免因作业范围超出基坑边坡而导致的塔吊倾覆或边坡滑坡等安全事故。

五、施工工艺1. 施工前准备：对基坑边坡进行勘测和分析，确定护坡基础的位置和尺寸。

同时，安装护坡式自防护塔吊，并进行调试和测试。

2. 护坡基础施工：根据设计要求进行基坑边坡开挖，同时设置护坡基础。

护坡基础采用混凝土浇筑或者钢梁支撑等方式进行固定，确保其稳定性和承载能力。

3. 塔吊设置与调试：将塔吊安装在护坡基础上，并通过缆绳固定于护坡边坡。

进行塔吊的回转、升降和负载测试，确保其正常运行和安全性。

4. 施工作业：塔吊可以进行各种起重作业，包括材料运输、吊装等。

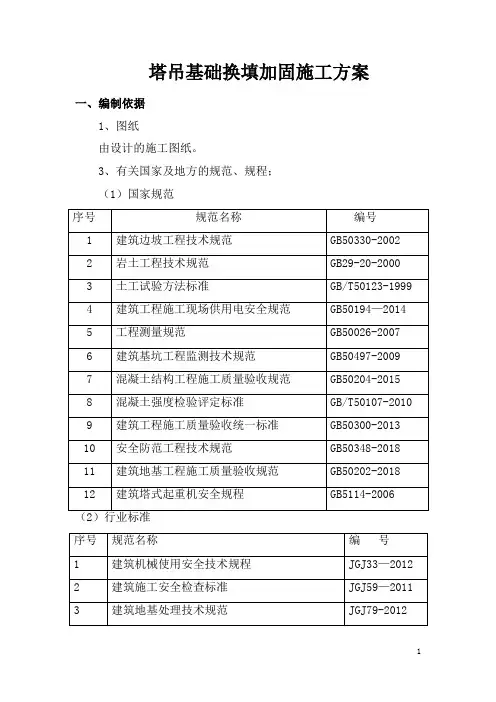

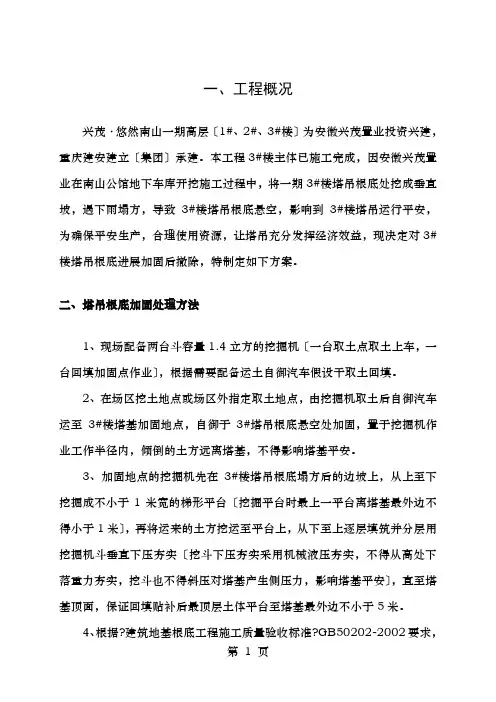

塔吊基础换填加固施工方案一、编制依据1、图纸由设计的施工图纸。

3、有关国家及地方的规范、规程；（1）国家规范本次勘察拟建物包括1栋9-11F住宅楼、1栋11F住宅楼、4栋9F住宅楼、3栋7F住宅楼、2栋2F商业、地下车库（-1F）。

施工部位：8#楼塔吊基础三、场地工程地质及水文地质条件（一）场地地形地貌本场地地貌单元属江淮波状平原，微地貌为一级阶地。

（二）地层岩性根据野外钻孔揭露及原位测试资料，结合土工试验资料，本次勘探所达深度范围内的地层分布情况如下：①层素填土（Q4ml）：层顶高程60.12～63.18m，层厚0.50～1.90m，主要成分为粘性土、砂土及碎石、砖块等建筑垃圾，局部含植物根系，其中1#、42#、47#钻孔位于水塘内，含0.6-1.0m的淤泥，杂色，松散，稍湿，此层分布普遍。

②层粉土（Q4al+ pl）：层厚0.50～3.90m，层顶埋深0.50～1.90m，层顶高程59.42～62.58m，灰黄色、青灰色，稍密状态，湿，韧性低，摇振反应迅速，干强度低，无光泽反应，局部夹软塑状态粘性土薄层。

该层在场地内分布普遍。

③层中细砂（Q4 al+ pl）：层厚0.70～5.20m，层顶埋深 1.30～4.70m，层顶高程58.00～61.68m，青灰色、灰黄色，稍密状态，饱和，主要矿物成分石英、长石等，磨圆度、分选性均较一般，该层在场地内分布普遍。

④层粗砂夹圆砾（Q3 al+ pl）：层厚4.50～7.00m，层顶埋深2.90～7.00m，层顶高程55.22～58.21m，青灰色、灰黄色，中密-密实状态，局部中密状态，饱和，主要矿物成分石英、长石等，磨圆度、分选性均较一般，含少量圆砾，该层分布普遍。

⑤层强风化砂岩(K2z)：层顶埋深9.50～12.20m，层顶高程49.52～51.46m，层厚0.50～1.70m，青灰色、紫红色，密实，风化呈砂土状、砂质粘土状，结构大部破坏，局部夹基岩碎片，该层分布普遍。

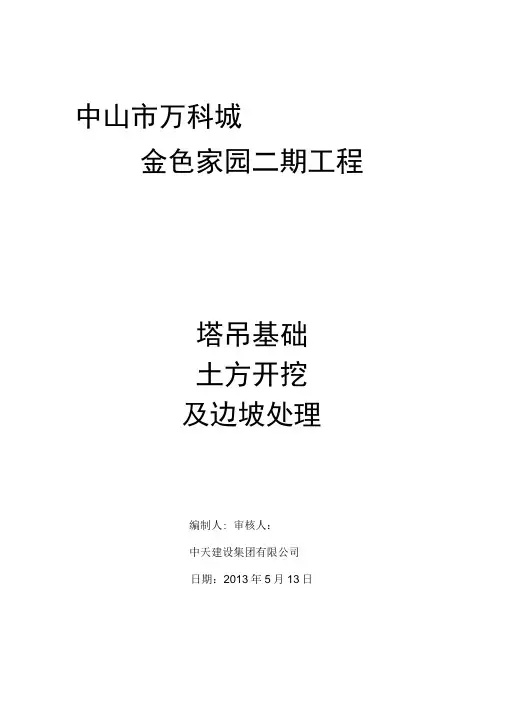

中山市万科城金色家园二期工程塔吊基础土方开挖及边坡处理编制人: 审核人：中天建设集团有限公司日期：2013年5月13日塔吊基础土方开挖及边坡处理1•边坡现状分析(1)该工程场地，设计地面高低变化较大，基础底标高不等。

东风镇万科城金色家园二期组团一地下室底板设计标高-5.3m，塔吊基础底-7.1m,中山市中大附属(万科城)外国语学校和东凤幼儿园基础承台面为-1.7m和-1m高。

(2)地下室底板下设计坑底标高，大部分为-5.30m,绝对标高1.6m(底板面标高-5.30m,底板厚1800mm,垫层厚100mm,防水层及保护层按50mm 计)。

核心部分坑底标高为-6.8m,消防电梯坑底标高为7.m。

(3)以-5.3m与自然地面标高对比，挖土深度约为5.3m.，按1:1.5放坡，坡底按大于0.80m宽作坑底工作面及排水沟砌筑300*300mm,坡顶四周场地均可满足工作面高小值要求。

(4)塔吊基础土方开挖作业面，依据地质探测报告，场地内淤泥层在26米压右。

为确保工程桩不位移，采取放坡和钢板桩结合，现在土方面为-1米，按照1：1.5放坡深3.5米长5.5米，预留3.5米挖掘机作业面，打钢板桩8*8米，采用内支撑确保钢板桩端顶位移。

2•边坡处理初步设想：(1) 考虑桩基与地下室施工工序多，工期相对较长，为确保边坡稳定起见，局部采用C20砼喷射100厚，内配©@300双向钢筋，采用水泥砂浆粉面。

(2) 坡顶与坡底分别砌筑300 >300排水沟、沉泥井，坡顶设钢筋栏杆防护。

3•基坑土方开挖：(1) 土方开挖采用2台1.20m3反铲挖土机挖土，边坡与坑底采用人工修整。

(2) 运土采用6~8台15T(根据土方外运距离，灵活调整)。

(3) 坑底土方开挖范围：按地下室基础面外边线放大1200mm为坑底土方开挖范围。

(4) 开挖顺序:2台挖土机并行开挖，根据挖土机性能，土质松软或有淤泥等情况出现，则采取分层开挖，每层开挖深度1.50~2.00m。

塔吊基础侧边深基坑支护方案

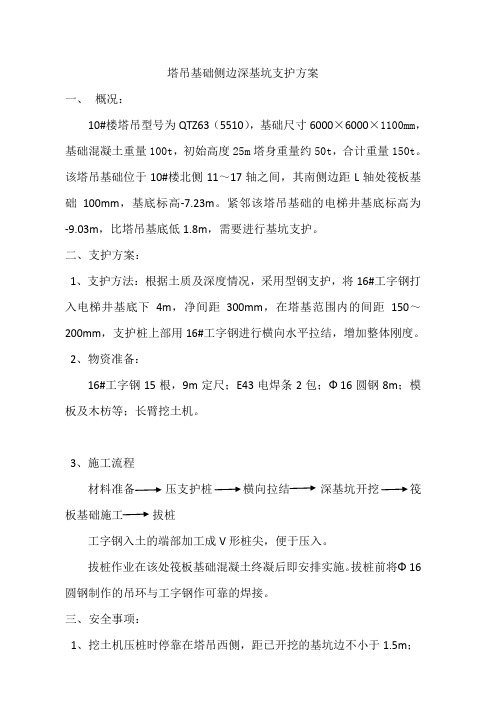

一、概况：
10#楼塔吊型号为QTZ63（5510），基础尺寸6000×6000×1100mm，基础混凝土重量100t，初始高度25m塔身重量约50t，合计重量150t。

该塔吊基础位于10#楼北侧11～17轴之间，其南侧边距L轴处筏板基础100mm，基底标高-7.23m。

紧邻该塔吊基础的电梯井基底标高为-9.03m，比塔吊基底低1.8m，需要进行基坑支护。

二、支护方案：
1、支护方法：根据土质及深度情况，采用型钢支护，将16#工字钢打入电梯井基底下4m，净间距300mm，在塔基范围内的间距150～200mm，支护桩上部用16#工字钢进行横向水平拉结，增加整体刚度。

2、物资准备：
16#工字钢15根，9m定尺；E43电焊条2包；Ф16圆钢8m；模板及木枋等；长臂挖土机。

3、施工流程
材料准备压支护桩横向拉结深基坑开挖筏板基础施工拔桩
工字钢入土的端部加工成V形桩尖，便于压入。

拔桩作业在该处筏板基础混凝土终凝后即安排实施。

拔桩前将Ф16圆钢制作的吊环与工字钢作可靠的焊接。

三、安全事项：
1、挖土机压桩时停靠在塔吊西侧，距已开挖的基坑边不小于1.5m；
2、压桩过程中密切注视边坡情况，确保人员和设备的安全；
3、拔桩时钢丝绳、索具与吊环应做可靠锁扣，避免伤人；
4、深基坑开挖前应将地下水位降至坑底500mm以下，直至筏板基础浇筑完成。

其间，要确保供电正常，防止因停电或跳闸导致降水中断。

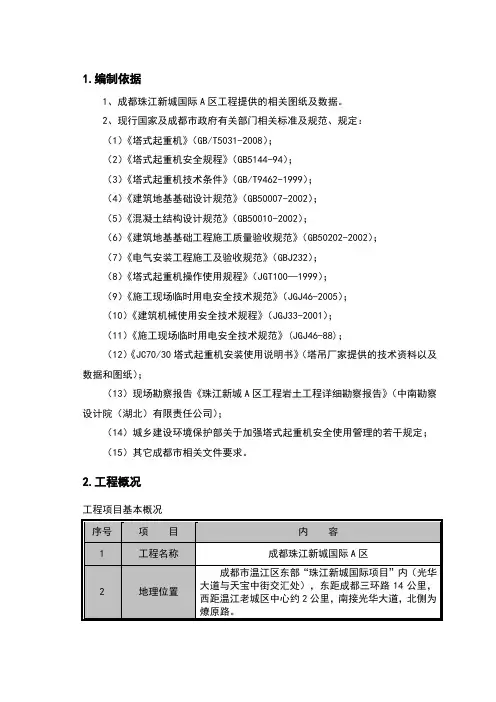

1.编制依据1、成都珠江新城国际A区工程提供的相关图纸及数据。

2、现行国家及成都市政府有关部门相关标准及规范、规定：（1）《塔式起重机》（GB/T5031-2008）；（2）《塔式起重机安全规程》（GB5144-94）；（3）《塔式起重机技术条件》（GB/T9462-1999）；（4）《建筑地基基础设计规范》（GB50007-2002）；（5）《混凝土结构设计规范》（GB50010-2002）；（6）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（7）《电气安装工程施工及验收规范》（GBJ232）；（8）《塔式起重机操作使用规程》（JGT100—1999）；（9）《施工现场临时用电安全技术规范》（JGJ46-2005）；（10）《建筑机械使用安全技术规程》（JGJ33-2001）；（11）《施工现场临时用电安全技术规范》(JGJ46-88)；（12）《JC70/30塔式起重机安装使用说明书》（塔吊厂家提供的技术资料以及数据和图纸）；（13）现场勘察报告《珠江新城A区工程岩土工程详细勘察报告》（中南勘察设计院（湖北）有限责任公司）；（14）城乡建设环境保护部关于加强塔式起重机安全使用管理的若干规定；（15）其它成都市相关文件要求。

2.工程概况工程项目基本概况工程概况由我局承建的成都珠江新城国际A区工程（以下简称“本工程”），其一期工程为A0和A4#楼，在结构施工阶段需用5台塔式起重机配合施工；二期工程为A1、、A2、A3#楼，在结构施工阶段需用3台塔式起重机配合施工。

为确保安全顺利地完成塔吊施工，项目部技术人员经过对施工现场的实际勘察及与塔吊安装技术人员会研，编制《成都珠江新城国际A区工程1#塔吊基础施工方案》（以下简称《方案》），用以指导塔吊基础的施工作业。

本工程总建筑面积达万㎡，地下室总面积约为万㎡，地上建筑总面积约为万㎡；其中，一期地上建筑面积约19万㎡，地下建筑面积约为13万㎡；二期地上建筑面积约万㎡，地下建筑面积约为万㎡。

塔吊事故应急救援预案范本第一章总则一、为了做好塔吊事故应急救援工作，保障人员安全和财产安全，特制定本应急救援预案。

二、本预案适用于塔吊工地人员密集区域，并且岗位涉及塔吊操作、维护和管理的场所。

三、本预案的编制依据相关法律法规，结合本企业的实际情况和特点制定，属于企业内部文件。

四、本预案是应急救援组织和工作的指导性文件，对事故的具体处理措施和方法应根据具体情况进行调整，以实现最佳的救援效果。

第二章应急救援组织体系一、企业应建立塔吊事故应急救援组织体系，指定责任人，明确职责分工，确保应急救援工作的有效开展。

二、根据企业的规模和现有资源，设立应急救援领导小组，并指定一个应急救援指挥员负责协调和指挥应急救援工作。

三、应急救援领导小组成员应包括企业管理人员、安全生产负责人、技术人员等相关人员，确保救援工作的专业性和有效性。

四、应急救援领导小组应定期进行演练和培训，提高应对突发事件的能力和水平。

五、企业应设立应急救援队伍，人员应具备相关技能，能够迅速、有效地开展救援工作。

第三章应急救援流程一、事故发生后，首先要立即启动应急救援预案，通知应急救援领导小组成员做好应急准备工作，同时报告上级主管部门。

二、应急救援指挥员根据事故现场的情况，指挥救援队伍进行救援工作，确保现场的安全。

三、救援队伍需要及时到达现场，评估事故的严重程度和影响范围，制定救援方案。

四、救援队伍根据救援方案，展开救援工作。

在救援过程中，应当加强现场安全防护，确保人员的安全。

五、救援队伍需要与相关部门进行沟通和协作，共同解决问题，保障救援工作的顺利进行。

六、救援队伍完成救援任务后，需要做好事后处理工作，分析事故原因，总结救援经验，提出改进意见，提高救援工作的能力和水平。

第四章应急救援设备与装备一、为了保障救援工作的顺利进行，企业需储备相关的应急救援设备与装备，并确保其正常运行。

二、企业应定期检查应急救援设备与装备的情况，确保其完好以及使用可靠。

三、企业应培训救援人员，使其能够熟练操作和维护应急救援设备与装备。

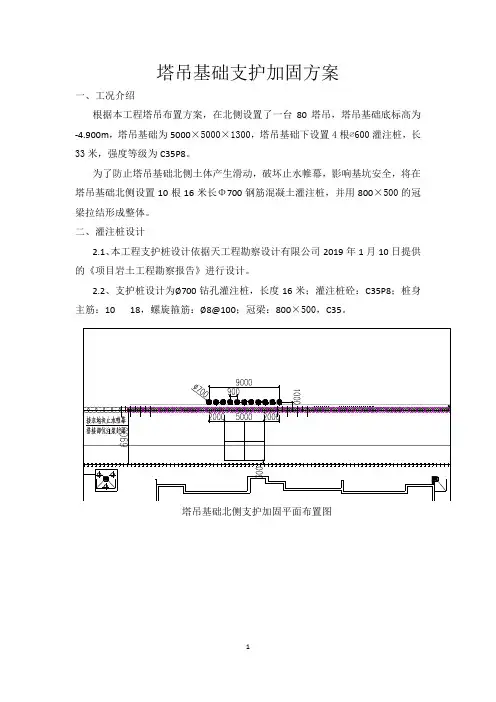

塔吊基础支护加固方案一、工况介绍根据本工程塔吊布置方案，在北侧设置了一台80塔吊，塔吊基础底标高为-4.900m，塔吊基础为5000×5000×1300，塔吊基础下设置4根∅600灌注桩，长33米，强度等级为C35P8。

为了防止塔吊基础北侧土体产生滑动，破坏止水帷幕，影响基坑安全，将在塔吊基础北侧设置10根16米长Φ700钢筋混凝土灌注桩，并用800×500的冠梁拉结形成整体。

二、灌注桩设计2.1、本工程支护桩设计依据天工程勘察设计有限公司2019年1月10日提供的《项目岩土工程勘察报告》进行设计。

2.2、支护桩设计为∅700钻孔灌注桩，长度16米；灌注桩砼：C35P8；桩身主筋：1018，螺旋箍筋：∅8@100；冠梁：800×500，C35。

塔吊基础北侧支护加固平面布置图塔吊基础北侧支护加固剖面示意图冠梁配筋图支护桩详图三、灌注桩支护计算书钻孔桩计算书1 工程概况该基坑设计总深7.0m，按二级基坑、选用《国家行业标准—建筑基坑支护技术规程(JGJ120-2012)》进行设计计算，计算断面编号：1。

1.1 土层参数4 粉质黏土 6.00 19.0 16.50 16.00 续表序号土层名称厚度(m)m(MN/m4)Kmax(MN/m3)分算/合算1 素填土 2.50 2.5 0.0 合算2 粉质粘土7.60 4.0 0.0 合算3 淤泥质粘土 2.40 2.0 0.0 合算4 粉质黏土 6.00 4.5 0.0 合算地下水位埋深：0.50m。

1.2 基坑周边荷载地面超载：20.0kPa2 开挖与支护设计基坑支护方案如图：基坑支护方案图2.1 挡墙设计·挡墙类型：钻孔灌注桩；·嵌入深度：7.5m；·露出长度：0.000m；·桩径：700mm；·桩间距：900mm；·混凝土等级：C30；·止水帷幕厚度：0.650m；·止水帷幕嵌入深度：8.000m2.2 支撑(锚)结构设计本方案设置1道支撑(锚)，各层数据如下：第1道支撑(锚)为平面内支撑，距墙顶深度0.500m，工作面超过深度3.500m，预加轴力0.00kN/m，对挡墙的水平约束刚度取0.0kN/m/m。

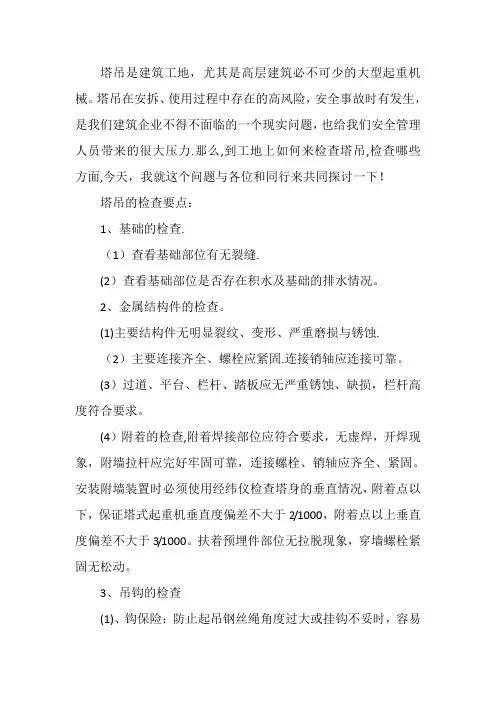

塔吊是建筑工地，尤其是高层建筑必不可少的大型起重机械。

塔吊在安拆、使用过程中存在的高风险，安全事故时有发生，是我们建筑企业不得不面临的一个现实问题，也给我们安全管理人员带来的很大压力.那么,到工地上如何来检查塔吊,检查哪些方面,今天，我就这个问题与各位和同行来共同探讨一下！塔吊的检查要点：1、基础的检查.（1）查看基础部位有无裂缝.(2）查看基础部位是否存在积水及基础的排水情况。

2、金属结构件的检查。

(1)主要结构件无明显裂纹、变形、严重磨损与锈蚀.（2）主要连接齐全、螺栓应紧固.连接销轴应连接可靠。

(3）过道、平台、栏杆、踏板应无严重锈蚀、缺损，栏杆高度符合要求。

(4）附着的检查,附着焊接部位应符合要求，无虚焊，开焊现象，附墙拉杆应完好牢固可靠，连接螺栓、销轴应齐全、紧固。

安装附墙装置时必须使用经纬仪检查塔身的垂直情况，附着点以下，保证塔式起重机垂直度偏差不大于2/1000，附着点以上垂直度偏差不大于3/1000。

扶着预埋件部位无拉脱现象，穿墙螺栓紧固无松动。

3、吊钩的检查(1)、钩保险：防止起吊钢丝绳角度过大或挂钩不妥时，容易造成钢丝绳从钩头中脱出而吊物坠落伤人事故.(2）、钩体磨损≤10％,开口变形≤15％，无裂纹、补焊。

（3）、吊钩上滑轮及钢丝绳防跳槽装置是否完好可靠.4、钢丝绳的检查：变形严重,波浪形变形、笼形畸变、绳股挤出、钢丝挤出、局部增大、直径局部减小、部分被压扁、严重扭结、严重弯曲。

断股、毛刺严重等现象。

绳卡：夹板应在钢丝绳承载时受力的一侧，“U”螺栓应在钢丝绳的尾端，不得正反交。

5、五大限位（1) 力矩限位器:当起重量达到相应幅度额定起重量的110％时，自动切断起升向上和变幅向前的电源。

(2）重量限制器：起吊重量大于相应档位的额定值并小于额定值的110％时，应切断上升方向的电源,但机构可作下降方向的运动。

（3）高度限位：塔吊的吊钩装置起升到下列规定的极限位置时，应自动切断起升的动作电源： 1）起升钢丝绳的倍率为2倍率时，其极限位置应为1000mm. 2）起升钢丝绳的倍率为4倍率时，其极限位置应为700mm。

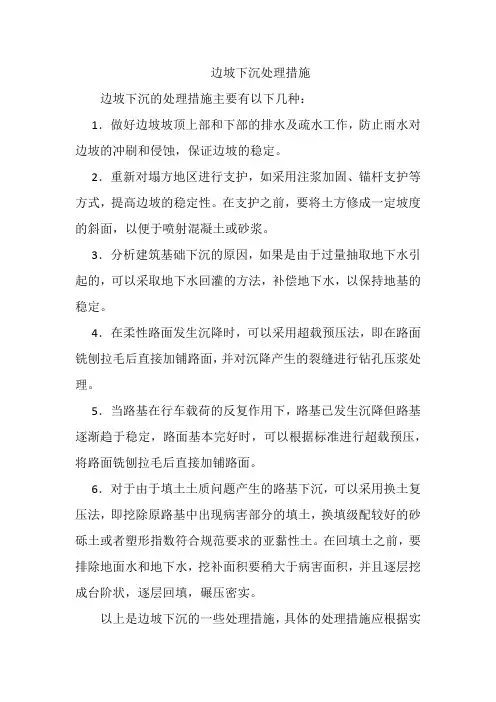

边坡下沉处理措施
边坡下沉的处理措施主要有以下几种：
1．做好边坡坡顶上部和下部的排水及疏水工作，防止雨水对边坡的冲刷和侵蚀，保证边坡的稳定。

2．重新对塌方地区进行支护，如采用注浆加固、锚杆支护等方式，提高边坡的稳定性。

在支护之前，要将土方修成一定坡度的斜面，以便于喷射混凝土或砂浆。

3．分析建筑基础下沉的原因，如果是由于过量抽取地下水引起的，可以采取地下水回灌的方法，补偿地下水，以保持地基的稳定。

4．在柔性路面发生沉降时，可以采用超载预压法，即在路面铣刨拉毛后直接加铺路面，并对沉降产生的裂缝进行钻孔压浆处理。

5．当路基在行车载荷的反复作用下，路基已发生沉降但路基逐渐趋于稳定，路面基本完好时，可以根据标准进行超载预压，将路面铣刨拉毛后直接加铺路面。

6．对于由于填土土质问题产生的路基下沉，可以采用换土复压法，即挖除原路基中出现病害部分的填土，换填级配较好的砂砾土或者塑形指数符合规范要求的亚黏性土。

在回填土之前，要排除地面水和地下水，挖补面积要稍大于病害面积，并且逐层挖成台阶状，逐层回填，碾压密实。

以上是边坡下沉的一些处理措施，具体的处理措施应根据实
际情况进行选择和实施。

同时，在处理边坡下沉问题时，还应注意安全施工，采取必要的安全措施，确保施工人员的安全。

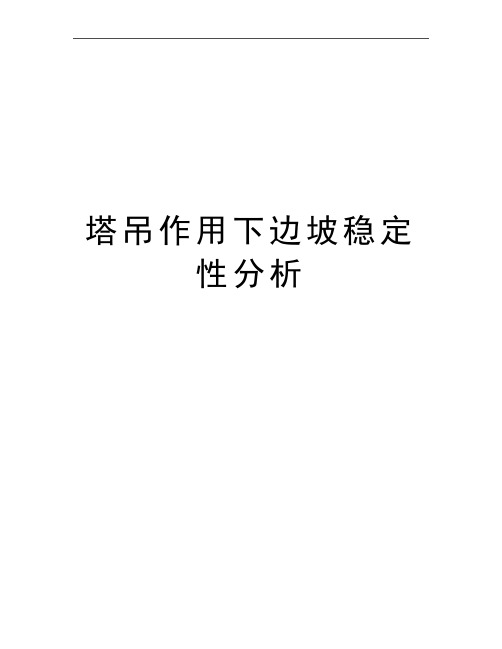

塔吊作用下边坡稳定性分析一、8080四桩基础塔吊作用下边坡稳定性分析1、根据塔吊桩基计算书，基本参数如下：（1）塔吊参数：型号: QT80A；自重(包括压重):F1=630.60kN ；最大起重荷载: F2=80.00kN；塔吊倾覆力距: M=2450.00kN.m ；（2）桩基参数：桩型与工艺:大直径灌注桩(清底干净)桩基混凝土等级：C35；保护层厚度：50mm；桩直径：d=0.800m；桩间距：a=2.500m；桩入土深度：12.00m；桩钢筋级别：Ⅱ级（3）承台参数：矩形承台几何尺寸：4.00mx4.00m；承台厚度：Hc=1.500m；承台混凝土等级：C35；承台箍筋间距：S=150mm；承台钢筋级别：Ⅱ级；承台预埋件埋深：h=1.00m承台顶面埋深：D=0.000m可见，塔吊和承台大的最大竖向力为：F=F1+F2+4x4x1.5x25=1310.6kN2、一级平台上放置塔吊基坑的稳定性计算过程如下（未考虑桩体的有利作用）：一级平台加宽至4m，相应的一级边坡线向后调整[ 设计简图 ]----------------------------------------------------------------------[ 设计条件 ]----------------------------------------------------------------------[ 基本参数 ]所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99基坑深度： 18.100(m)基坑内地下水深度： 19.100(m)基坑外地下水深度： 19.100(m)基坑侧壁重要性系数： 1.100土钉荷载分项系数： 1.250土钉抗拉抗力分项系数： 1.300整体滑动分项系数： 1.300[ 坡线参数 ]坡线段数 5序号水平投影(m) 竖向投影(m) 倾角(°)1 6.100 6.100 45.02 2.000 0.000 0.03 9.600 6.000 32.04 4.000 0.000 0.05 8.400 6.000 35.5[ 土层参数 ]土层层数 6序号土类型土层厚容重饱和容重粘聚力内摩擦角钉土摩阻力锚杆土摩阻力水土(m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa)1 杂填土 0.500 18.0 18.0 14.0 14.0 25.0 25.0 合算2 粉土 3.800 18.3 17.0 15.0 21.0 35.0 35.0 合算3 粘性土 1.400 18.9 17.0 23.0 15.0 35.0 35.0 合算4 粉砂 1.000 18.5 18.0 3.0 23.0 35.0 35.0 分算5 细砂 8.100 19.6 18.0 3.0 25.0 50.0 50.0 分算6 细砂 16.900 20.0 20.0 3.0 26.0 65.0 65.0 分算[ 超载参数 ]超载数 2序号超载类型超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式长度(m)1 满布均布 10.0002 局部均布 82.000 6.000 4.000 -12.400 条形[ 土钉参数 ]土钉道数 7序号水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm)1 1.000 6.500 15.0 1002 1.000 1.200 15.0 1003 1.000 1.200 15.0 1004 1.000 3.600 15.0 1005 1.000 1.200 15.0 1006 1.000 1.200 15.0 1007 1.000 1.200 15.0 100[ 花管参数 ]基坑内侧花管排数 0基坑内侧花管排数 0[ 锚杆参数 ]锚杆道数 0[ 坑内土不加固 ]施工过程中局部抗拉满足系数: 1.000施工过程中内部稳定满足系数: 1.000[ 内部稳定设计条件 ]考虑地下水作用的计算方法：总应力法土钉拉力在滑面上产生的阻力的折减系数： 0.500圆弧滑动坡底截止深度(m)： 0.000(m)圆弧滑动坡底滑面步长(m)： 1.000(m)----------------------------------------------------------------------[ 设计结果 ]----------------------------------------------------------------------[ 局部抗拉设计结果 ]工况开挖深度破裂角土钉号设计长度最大长度(工况) 拉力标准值拉力设计值(m) (度) (m) (m) Tjk(kN)Tj(kN)1 7.000 25.9 02 8.200 26.3 1 1.562 1.562( 2) 8.7 12.03 13.200 33.6 1 0.862 1.562( 2) 5.5 7.62 0.127 0.127( 3) 1.1 1.54 14.400 33.7 1 0.836 1.562( 2) 5.3 7.32 0.122 0.127( 3) 1.1 1.53 0.504 0.504( 4) 4.4 6.14 2.707 2.707( 4) 17.6 24.35 15.600 33.8 1 0.808 1.562( 2) 5.1 7.02 0.116 0.127( 3) 1.0 1.43 0.480 0.504( 4) 4.2 5.84 2.678 2.707( 4) 13.6 18.75 1.115 1.115( 5) 3.75.16 16.800 34.0 1 0.781 1.562( 2) 4.8 6.62 0.111 0.127( 3) 1.0 1.33 0.459 0.504( 4) 4.0 5.54 3.070 3.070( 6) 13.4 18.55 1.531 1.531( 6) 3.75.16 1.213 1.213( 6) 6.1 8.47 18.000 34.1 1 0.866 1.562( 2) 4.6 6.42 0.366 0.366( 7) 0.9 1.33 0.808 0.808( 7) 3.9 5.34 3.459 3.459( 7) 13.2 18.25 1.939 1.939( 7) 3.65.06 1.625 1.625( 7) 6.0 8.27 1.407 1.407( 7) 8.4 11.58 18.100 34.1 1 0.886 1.562( 2) 4.6 6.42 0.398 0.398( 8) 0.9 1.33 0.839 0.839( 8) 3.9 5.34 3.491 3.491( 8) 13.2 18.25 1.973 1.973( 8) 3.65.06 1.659 1.659( 8) 6.0 8.27 2.567 2.567( 8) 21.2 29.2[ 内部稳定设计结果 ]工况号安全系数圆心坐标x(m) 圆心坐标y(m) 半径(m) 土钉号土钉长度1 0.625 16.653 12.494 1.5002 1.436 15.472 13.746 4.0571 10.0623 1.432 8.811 17.879 11.8001 10.0622 10.3984 1.439 3.798 22.952 19.2521 10.0622 10.3983 6.8394 6.4915 1.439 2.088 24.947 22.4511 10.0622 10.3983 8.8394 8.4915 8.4736 1.432 -0.072 25.826 24.5641 10.0622 10.3983 8.8394 8.4915 8.4736 8.1597 2.755 -2.257 9.933 10.1121 10.0622 10.3983 8.8394 8.4915 8.4736 8.1597 2.5678 2.497 -1.756 9.081 9.2491 10.0622 10.3983 8.8394 8.4915 8.4736 8.1597 2.567[ 土钉选筋计算结果 ]土钉号土钉拉力(抗拉) 土钉拉力(稳定) 计算钢筋面积配筋配筋面积1 12.0 131.8 690.2 1d32 804.22 1.5 124.4 651.7 1d32 804.23 6.1 75.0 393.1 1d25 490.94 24.3 115.7 605.9 1d28 615.85 5.1 128.2 671.5 1d32 804.26 8.4 131.4 688.4 1d32 804.27 29.2 21.2 138.9 1d14 153.9内部稳定性计算中第一个工况发生时（基坑开挖至第一级平台下0.5m，且未施工土钉）塔吊基础尚未实施，此时不会发生基坑破坏。

边坡塌方处理方案一、工程概况拟建项目位于扬州市高新技术产业园内科苑路南侧，本项目用地面积约1300m2，总建筑面积约2400m2。

本项目±0.000为黄海高程4.65m，场地原地面标高为黄海高程4.15m。

现钢结构区域基坑实际开挖深度为2.10m；设备塔架区域基坑实际开挖深度为4.53m。

由于近期连续雨水天气，雨水冲刷边坡土体造成基坑坡面局部出现坍塌、开裂现象。

为有效采取应对及防护措施，特编制本方案。

二、处理方案2.1现场边坡坍塌情况及处理措施出现边坡坍塌区域图1：设备塔架西南角边坡坍塌现状图1、边坡处理具体步骤：⑴修整边坡前先将临近围墙局部塌空段拆除⑵以围墙外扩2m由上而下人工挖处不稳定的土体，禁止直接清理坡脚滑落的土方。

⑶清理完不稳定土体及浮土后，按要求修整台阶式的边坡，并做好围墙外边坡钢管护栏围护及截排水沟。

出现边坡坍塌区域图2：塔吊附近边坡坍塌现状图1、边坡处理具体操作步骤⑴边坡修整由上而下把坡上不稳定的的土体及坡面松软浮土挖除，坡脚滑落的土方清除干净。

⑵砌筑挡土墙修整完成后，砌筑80cm高挡土墙并及时回填土保证塔吊基础稳定。

堆土图3：钢结构区域基坑边堆土现状图1、边坡处理具体操作步骤⑴安排专人对边坡的稳定情况每日进行巡查，如发现边坡异常立即向项目领导报告，并在项目领导组织指挥下，采取相应抢险措施。

⑵对发现有坍塌、开裂迹象和土体松动的边坡，及时采取坡顶卸载及支撑挡土板措施。

扬州众源建筑安装工程有限公司第八项目部2016年5月23日江苏美迪森生物医药有限公司三号生产厂房边坡坍塌开裂处理方案编制人：审核人：审批人：扬州众源建筑安装工程有限公司第八项目部二0一六年五月二十三日最新文件仅供参考已改成word文本。

方便更改。

本工程2 台塔吊均布置在地下室底板中，塔吊穿地下室的处理措施如下：1.1、本工程设计塔吊基础顶标高同地下室底板顶标高，施工浇筑塔吊基础时，塔吊基础钢筋绑扎时，除绑扎塔吊基础钢筋外，还应按地下室底板配筋绑扎塔吊部份的底板钢筋，并预留一个搭接长度。

1.2、绑扎底板钢筋时，钢筋与塔吊基础预留的钢筋搭接。

1.3、在塔吊基础与地下室底板接触的部位预埋3厚的止水钢板。

具体做法如下图所示：2.1、在地下室顶板上开一个3米*3米的孔，塔吊拆除后，用高一强度等级的微膨胀混凝土封闭。

因塔吊处预留孔封闭后，底板受力与实际设计状况不同，为保证顶板安全，在封回洞口前，塔吊所在跨的顶板下方加钢管支撑。

2.2、顶板预留孔处钢筋按设计要求预留一个搭接长度，拆除塔吊后，采用搭接的方式连接。

板四周预留Ф12钢筋500mm长，按原顶板配筋间距设置。

2.3、在预留的顶板洞口周边砌筑20cm高的砖墙挡水，素水泥浆抹光。

并在周边加设1200mm高防护栏杆。

基础底板防水层在塔吊标准节处需断开，为防止地下水顺着塔节向上渗水，在标准节上加焊止水环(塔吊厂家专业人员制作)，并在做塔吊基础前先在塔吊基础垫层及砖胎模挡土墙上做防水(3+3SBS)。

地下一层顶板防水层在塔吊位置需断开，为保证该部位防水效果，地下一层顶板防水层在塔吊四周每边预留800mm 宽搭接长度，待塔吊拆除后，将甩出的 800mm 宽卷材接头表面水泥砂浆保护层清理干净，防水基层找平、压光，阴阳角抹成直径不小于100mm 的园弧，再进行塔吊位置防水卷材施工。

具体做法如下图所示：240mm厚档水墙防水保护层防水层地下一层顶板800 200 表面抹1:3砂浆保护地下一层顶板防水层处理方法在塔吊位置各层楼板受装、拆塔影响，在塔身位置各层楼板钢筋须断开，在塔吊四边沿塔吊标准节向外 500mm 范围内，混凝土暂不浇筑，以保证楼板钢筋搭接单面焊长度。

塔吊拆除后，用同楼板主筋规格、型号的钢筋将楼板主筋单面搭接焊，焊缝长度不小于 10d (洞口钢筋加强按结构总说明中图-6 楼板开洞做法施楼板钢筋,表面采取防锈措施500 500楼板塔吊位置钢筋单面搭接焊,焊缝长度10d和楼板主筋同规格钢筋楼板主筋塔吊拆除后钢筋处理方法在塔吊位置，各层顶板模板需断开，在塔吊四边沿塔吊标准节向外 500mm 处在浇筑楼板混凝土用竹胶板进行闸槎，在沿塔吊四周位置顶板模板必须单独支撑，和其它顶板模板保持相对独立，顶板模板拆除时，该位置模板及支撑保持不动，直至该位置楼板混凝土浇筑完毕达到拆模强度后，方可拆除该位置模板及支撑。

塔吊围护施工方案
1、工程概况........................................................ - 2 -
2、塔吊基础围护做法及施工方法....................................... - 2 -
1、工程概况
本工程塔吊均为固定式塔吊，塔吊基础均位于基坑底部，为保证塔吊基础安全及便于拆除，特编制本措施。

2、塔吊基础围护做法及施工方法
1、材料选用要求
墙体采用普通非粘土砖（120mm*240mm*57mm ）彻筑，砖缝采用M5砂浆。

外墙面抹2cm 厚水泥砂浆。

2、塔吊围护详图
围护底部在塔吊基础承台上，距承台中心2米位置向上砌筑5米高（具体以现场实
际尺寸进行调整，围护墙顶部标高应超过基坑边坡外自然地面标高15-20公分,以便于回填土后塔吊底部基座围护及拆除），其中砖墙为24cm厚砖墙，中间加一道20cm高24cm 宽砼圈梁（圈梁纵筋为4根三级12，箍筋为一级圆钢6间距200），砼采用C25 砼。

围护墙底部向基坑外侧留设排水孔。

其具体详图如下：。

塔吊基础边坡支护措施
由于塔吊基础的施工破坏了以前的边坡支护，目前快进入雨季，为了保证基础的安全，针对塔吊基础部位特制定以下几项措施：
一、根据塔吊基础的形式，以塔吊中心为圆心，砌筑直径
为6m的240厚圆形粘土砖墙。

二、以砖胎膜位置为边坡下限，以目前的坡边为边坡上口
放坡，土方分层夯实回填，每层的夯实厚度不大于300mm厚。

三、在夯实的边坡上做土钉墙，土钉为2米长，间距为1
米。

然后表面挂φ6 @150的钢筋网，用1:3的水泥砂浆进行抹灰。

新安湖花园项目技术部
2002年2月28日。
