塑料外壳来料检验标准

塑料件来料检验流程及标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!塑料件来料检验是生产制造中不可或缺的环节，它直接影响着产品的质量和可靠性。

塑胶壳检验规范-CAL-FENGHAI.-(YICAI)-Company One1塑胶壳检验规范1.目的:使进料检验员依此规范进行塑胶壳之进料检验,以确保所购塑胶壳质量符合本公司要求。

2.范围:凡经本公司开发部设计、承认、由采购单位对外购入之各种塑胶壳适用之。

3.定义::缺陷分类：严重缺陷—CR DEFECT: 物料存在有尖点、利边、漏电、等凡是有影响或危及使用者生命安全的缺陷。

主要缺陷—MAJ DEFECT: 物料主要性能指标不合格，导致物料本身失去功能成不能使用的缺陷。

次要缺陷—MIN DEFECT: 该缺点或不符合项目不致影响材料本身功能或易于排除者。

:缺陷术语:1)异色点：与本身颜色不同的杂点或混入树脂中的杂点暴露在表面上。

2)气丝：由于种种原因，气体在产品表面留下的痕迹与底面颜色不同并发亮，带有流动样。

3)塌坑/缩水：由于材料收缩，使产品局部整体表面下陷。

4)熔接缝：产品在成型过程中，二股以上的融熔料相汇合的接线，目视及手感都有感觉。

5)缺料：产品某个部位不饱满。

6)白印：由于内应力，在产品表面产生与本色不同的白色痕迹。

7)批锋：由于种种原因，产品非结构部分产生多余的料8)封堵：应该通透的地方由于滋边造成不通。

9)断裂：塑料理局部断开后的缺陷。

10)拉毛：因摩擦而产生的细皮，附在塑料表面的现象。

11)油丝：油痕,油污(包括脱模式剂)在产品表面留下的痕迹,使该部位发亮,并带有流动样。

4. 检验方式与标准:检验条件：检验环境：将待验物品置于400-1000Lux光源下；检验距离：产品距两眼30-45cm；检验角度：产品与水平面呈45度角；检验速度: 10mm2/Sec；检验项目、方法标准、缺陷分类一览表:5.相关记录表格:《收货验收单》;《每周进料检验统计表》;。

8）6.色调（颜色不均、杂色、光泽差）的判定标准用10秒钟的时间直视欲判定物料，之后与标准样品及限度样品进行比较，并且应符合限度样品。

8）7.组装后的成品的判定标准部位缺陷6-7寸LCD 摄像头类AQL前后、壳/顶部段差0.5 mm以上0.5 mm以上 1.5 缝隙0.5 mm以上0.5 mm以上 1.0前后、壳/两侧段差0.5 mm以上0.5 mm以上 1.5 缝隙0.5 mm以上0.5 mm以上 1.0前后、壳/底部段差0.8 mm以上0.8 mm以上 1.5 缝隙0.8 mm以上0.5 mm以上 1.0CRT与前壳间隙 1.0 LCD与前壳间隙0.5 mm以上 1.0卡门缝隙 1.5 变形 1.0底座缝隙0.8 mm以上0.8 mm以上 1.0 段差 1.0mm以上 1.0mm以上 1.5支架缝隙0.8 mm以上0.8 mm以上 1.0 段差 1.0 mm以上 1.0mm以上 1.59.可靠性试验塑胶表面所做的喷涂处理和印刷文字均要做如下的验证：9）1附着力试验9）1.1试验工具a.刀片b.胶纸推荐使用3M公司的型号为600的胶纸,或黏性与之相当的其它胶带.c.橡皮擦普通型，无特殊要求。

9）1.2试验方法用刀片将被试验的表面划横、竖间隔为1.5mm的划痕各11条,共计100个方格。

将胶纸贴在方格上面并用橡皮擦把胶纸与被测面完全压紧，10~15秒90°角迅速拉起胶带，连续3次。

* 注意点：划方格时，一定要将喷涂层完全划透。

9）1.3判定方法划痕边缘及交点处部份脱漆，受影响区域> 15%判定为不良；印刷文字脱落线宽缺口＞线宽的2倍判定为不合格。

9）2耐酒精试验9）2.1试验工具a.砝码（重量1kg±5%，测试端的面积1cm²）b.酒精（医用，浓度76.9%~81.4%）c.棉布（医用纱布）9）2.2试验方法把酒精（约0.5ml）涂擦于需要测试的喷漆层或印刷文字表面，放置3分钟；将棉布包裹于砝码的测试头，并醮上酒精，把砝码放在需要测试的位置，以2秒钟一个往复的速度（行程30mm），摩擦20个来回。

深圳市小樱桃实业有限公司塑料外壳来料检验标准文件编号：YXT-WI-QCD-23版本号：A1生效日期：2015年10月14日编制人：编制日期：审核人：审核日期：批准人：批准日期：文件修订目录表次序原版本新版本文件修改栏修订人生效日期1 A0 第一版本发放（ISO9001:2008版）郭华2014年5月15日2 A0 A1 更改测试项目4.4 黄瀚明2015年10月14日部门评审/发放管理栏：☐行政人事部☐业务部☐采购部☐生产部☐开发部☐品质部☐工程部☐财务部☐计划部☐仓库1. 目的本文件针对来料提供检验标准及判定依据，并为保证最终来料的外壳符合本公司品质要求和客户需求。

2. 适用范围适用于本公司生产使用的塑胶来料。

3. 定义3.1 界面定义3.1.1 A 面：产品放置于桌面眼睛直接可以目视的面，一般为产品的正上面和LED 面 3.1.2 B 面：客户稍微3.2 缺陷定义3.2.1 异色点：出现与整体颜色不同的点状物，多出现白点、黑点、褐色点。

3.2.2 缩水：表面凹痕，常见于胶位厚的地方。

是由于射出压力胶量不足，射胶时间不够 ，模温过高所致3.2.3 气泡：制成品内中气影：塑胶件表面有雾状痕迹。

常出现在水口附近。

是由于压力小或速度快所造成。

空有空气。

夹气、排气不良所造成的3.2.4 多胶：塑胶件局部多一些胶，凸起。

是由于模具某处少一点、有凹陷或断针、爆裂所致。

3.2.5 变形：所啤的塑胶件平面不平或与所配的部件相装配不合适，常常是由于啤得太快，注塑速度太快、冷却时间太短所造成，或是啤工取下啤件时用力方向不当所致，或模具故障。

3.2.6 顶白 ，塑胶成品被顶出磨具造成的泛白或变形，通常发生在顶出梢的另一面4. 检验方法及条件4.1 准备工作：A 面A 面B 面B 面D 面C 面4.1.1.检验前戴好棉质手套；4.1.2.准备样品、承认书（IQC）、工作文件、DCN和相关工程资料；4.1.3.准备好不良标识的贴纸及检验记录表；4.1.4.准备好检验工具、。

能够更好的管控塑胶件来料的品质，使来料检验有章可循，确认来料品质满足生产要求。

合用于本公司所有塑胶产品的来料检验。

IQC 检验员按作业指导对塑胶件进行检验，并保证其准确性。

4.1 浅划痕：指没有明显刮手感觉，但 35cm 视距可见的线状凹痕。

4.2 深划痕：指有明显刮手感觉的线状凹痕。

4.3 缩水：塑料冷却时变形在表面形成的凹陷。

4.4 披锋：指在分型、滑块、镶件缝、顶针孔等处溢出的多余胶料。

4.5 水口高度：胶件外表面的水口，残存相对于其周边的凸出高度。

4.6 亏料：走料不足，使制件形状不完整。

4.7 边缘缺损：指构件的所有可见结构的边沿/棱角被损坏。

(含加工损伤)4.8 变形：指由于模具设计不合理、塑料类型不适当、注塑条件设定不适当、包装方式不当等造成制品与所需结构的偏差。

4.9 银纹：指胶件表面因受气体溢出干扰而形成的在光照下呈银色的泡点痕迹。

4.10 脱皮：指胶料表面起皮或者分层。

4.11 烧焦：指局部温度过高而燃烧，在表面留下的发黄或者碳化痕迹。

4.12 气纹：因气体干扰而使胶件表面形成的一种雾状发暗痕迹。

4.13 流纹：因冷料被挤入，在胶件表面形成的雾色或者亮色的波纹。

4.14 杂色点：指不可擦除的明显不同于要求色的点状混色、污点等；分黑点与不全黑点两类。

a.黑点：指黑色的杂色点。

b.不全黑点：非黑色的及不彻底是黑色的杂色点的总称。

4.15 脏污：指灰尘、油迹、污水等 35cm 可见的外来污染物。

4.15 装配缝隙；除了设计时规定的缝隙外，由两部组件装配所造成的缝隙。

4.16 色差：来料与所签色板样品偏差超出允许值5.1 光照强度： 860-1300LU*。

5.2 目视距离:30-40CM5.3 目视角度:45 度5.4 目视时间:5 秒内6 ．1 严重缺失: 对产品的使用者会会造成人身安全的缺点； (不允许有)对本公司来料检查中规格不符合要求。

6．2 主要缺失: 产品对机能动作组装有影响,影响生产工艺或者严重影响外观装饰的缺点.6 ．3 次要缺失: 产品为缩水、银纹、料痕、色差等轻微影响外观装饰的缺点.按照 MIL-STD-105E Ⅱ抽样标准:A：严重缺陷(CR = 0)、B：重要缺陷(MAJ = 0.65)、C：轻微缺陷(MIN = 1.0)检验项目对送货单 / 报检单包标识装检验检验内容方式目测检查来料单上的规格型号与实物是否相符。

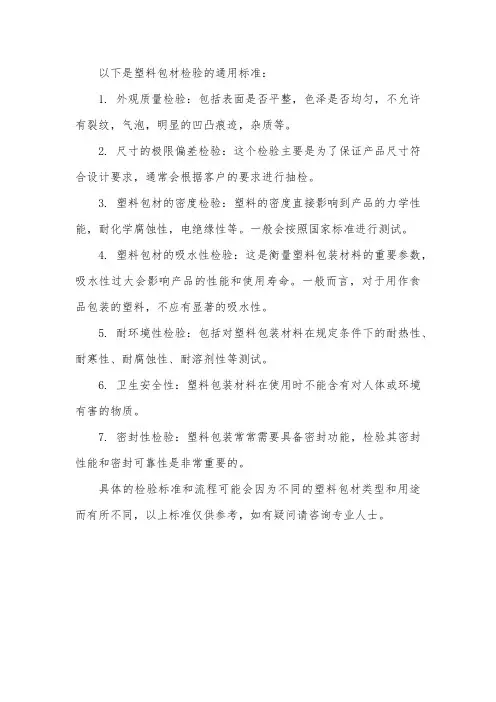

以下是塑料包材检验的通用标准：
1. 外观质量检验：包括表面是否平整，色泽是否均匀，不允许有裂纹，气泡，明显的凹凸痕迹，杂质等。

2. 尺寸的极限偏差检验：这个检验主要是为了保证产品尺寸符合设计要求，通常会根据客户的要求进行抽检。

3. 塑料包材的密度检验：塑料的密度直接影响到产品的力学性能，耐化学腐蚀性，电绝缘性等。

一般会按照国家标准进行测试。

4. 塑料包材的吸水性检验：这是衡量塑料包装材料的重要参数，吸水性过大会影响产品的性能和使用寿命。

一般而言，对于用作食品包装的塑料，不应有显著的吸水性。

5. 耐环境性检验：包括对塑料包装材料在规定条件下的耐热性、耐寒性、耐腐蚀性、耐溶剂性等测试。

6. 卫生安全性：塑料包装材料在使用时不能含有对人体或环境有害的物质。

7. 密封性检验：塑料包装常常需要具备密封功能，检验其密封性能和密封可靠性是非常重要的。

具体的检验标准和流程可能会因为不同的塑料包材类型和用途而有所不同，以上标准仅供参考，如有疑问请咨询专业人士。
