《冲压工艺及模具设计》课程设计指导书一、课程设计的目的《冲压工艺与模具设计》课程设计是冲模课程的最后一个教案环节，同时是第一次对学生进行全面的模具设计训练。

其基本目的是：<1）综合运用冷冲模课程和其它有关先修课程的理论及生产实践的知识去分析和解决模具设计问题，并使所学专业知识得到进一步巩固和深化。

<2）学习模具设计的一般方法，了解和掌握常用模具整体设计、零部件的设计过程和计算方法，培养正确的设计思想和分析问题、解决问题的能力，特别是总体设计和计算的能力。

<3）通过计算和绘图，学会运用标准、规范、手册、图册和查阅有关技术资料等，培养模具设计的基本技能。

二、冲压模具设计步骤1、分析冲压件的工艺性根据设计题目的要求，分析冲压件成形的结构工艺性，分析冲压件的形状特点、尽寸大小、精度要求及所用材料是否符合冲压工艺要求。

如果发现冲压件工艺性差，则需要对冲压件产品提出修改意见，经产品设计者同意后方可修改。

2、制定冲压件工艺方案在分析了冲压件的工艺性之后，通常可以列出几种不同的冲压工艺方案(包括工序性质、工序数目、工序顺序及组合方式>，从产品质量、生产效率、设备占用情况、模具制造的难易程度和模具寿命高低、工艺成本、操作方便和安全程度等方面，进行综合分析、比较，然后确定适合于工厂具体生产条件的最经济合理的工艺方案。

3、确定毛坯形状、尺寸和下料方式在最经济的原则下，决定毛坯的形状、尺寸和下料方式，并确定材料的消耗量。

4、确定冲模类型及结构型式根据所确定的工艺方案和冲压件的形状特点、精度要求、生产批量、模具制造条件、操作方便及安全的要求，以及利用现有通用机械化、自动化装置的可能，选定冲模类型及结构型式，绘制模具结构草图。

5、进行必要的工艺计算1>计算毛坯尺寸，以便在最经济的原则下进行排样和合理使用材料。

2>计算冲压力(包括冲裁力、弯曲力、拉深力、卸料力、推件力、压边力等>，以便选择压力机。

目录设计任务书及产品图 (2)序言 (3)1.制件的工艺性分析 (4)2.冲压工艺方案的制定 (4)3排样图设计与材料利用率计算 (6)4工序压力计算及压力中心确定 (8)4.1冲裁工艺力计算 (8)4.2压力中心的确定 (8)5.冲压设备的选择 (8)6.模具工作零件刃口尺寸及公差的计算 (9)7模具零件的选用、设计及必要的计算 (12)7.1落料凹模外形设计 (12)7.2冲孔凸模的设计..................................................................................错误!未定义书签。

7.2卸料螺钉、挡料销的选用 (12)7.3导柱、导套的选用 (13)7.4模柄的选用 (13)7.5螺钉、销的选用 (13)8.致谢 (14)9.参考文献目录 (15)设计任务书及产品图一、冲压件及要求L/mm B/mm D/mm d/mm材料厚度/mm精度批量4014208Q235 1.5IT13大批量二、主要内容1、对所给零件进行工艺性分析并确定合理的冲压工艺方案；2、确定模具的总体设计方案；3、进行有关工艺与设计计算；4、设计、选用模具零部件，绘制模具总装草图；5、绘制模具总装图和主要工作零件的零件图；6、编写设计说明书。

三、应完成的工作量1、模具装配图1张；2、模具工作零件的零件图3～4张；3、设计计算说明书1份。

指导教师（签名）：日期：年月日序言模具是工业生产中极其重要而又不可或缺的特殊的基础工艺装备,工业要发展,模具须先行。

没有高水平的模具,就没有高水平的工业产品。

现在,模具工业水平既是衡量一个国家制造业水平高低的重要标志,也是一个国家工业产品保持国际竞争力的重要保证之一。

冲压模具是模具的重要组成部分,在模具中所占比例为40%左右。

目前,我国冲压模具在数量、质量、技术和能力等方面都有了很大的发展,但与国民经济需求和世界先进水平相比,差距仍很大。

《冲压工艺与模具》---垫片冲压模具课程设计目录一、审核制件图纸、工艺性分析 (1)二、制定冲压工艺方案，设计工艺过程 (2)1、工艺方案的确定 (2)1、效率高 (2)2、寿命长 (2)3、质量高 (2)4、安全性 (3)2、排样设计 (3)3、工艺设计计算 (6)三、主要零部件设计 (6)（1）凸模结构设计 (6)（2）凹模 (7)（3）定位装置 (7)（4）卸料装置 (7)（5）冲模模架 (8)（6）其他冲模零件 (9)四.刃口计算 (8)五、设备的选定 (9)一、审核制件图纸、工艺性分析零件公差无特殊要求，按IT14级选取，利用普通冲裁可达到要求。

外形简单，形状规则，适于冲裁加工。

二、制定冲压工艺方案，设计工艺过程1、工艺方案的确定比较：复合模的优缺点：优点：（1）单工序（2）工件同轴度好，表面平直，尺寸精度高。

（3）生产效率高，不受板形尺寸精度的限制。

有时废角也可用于复制。

（4）模具零件加工制造难度大，成本高，冲模和凹模容易受到最小壁厚的限制，不适合某些内孔间距小、内孔和边缘间距小的下部零件。

缺点：模具零部件加工制造比较困难，成本较高，并且凸凹模容易受到最小壁厚的限制，而使得一些内孔间距、内孔与边缘间距较小的下件不宜采用。

级进模的优缺点：优点：1、效率高级进模可以完成复杂零件的冲裁、翻边、弯曲、拉深、立体成形以及装配等工艺，减少了中间转运和重复定位等工作，而且工位数量的增加不影响生产效率，可以冲制很小的精密零件。

2、寿命长复杂的内形和外形可分解为简单的凸模和凹模外形，分段逐次冲切，工序可以分散在若干个工位，在工序集中的区域还可以设置空位，从而避免了凸、凹模壁厚过小的问题，改变了凸、凹的受力状态，提高了模具强度。

此外，级进模还采用卸料板兼作凸模导向板，对提高模具寿命也非常有利。

3、质量高级进模在一副模具内完成产品的全部成形工序，克服了用简单模时多次定位带来的操作不变和累积误差，能够有效提高产品的质量。

冲压模具课程设计说明书.doc冲压模具课程设计说明书导言本文档是冲压模具课程设计的详细说明书，旨在帮助学生深入理解冲压模具的设计原理、工艺流程和相关技术要求。

本文档详细介绍了冲压模具的基本概念、设计流程、材料选择、加工工艺等内容，以及课程设计的具体要求和评估标准。

第一章冲压模具概述1.1 冲压模具的定义1.2 冲压模具的分类1.2.1 单工位模具1.2.2 多工位模具1.2.3 复合模具1.3 冲压模具的基本组成部分1.3.1 上模1.3.2 下模1.3.3 引导装置1.3.4 顶针1.3.5 顶板1.4 冲压模具的工作原理1.5 冲压模具在工业生产中的应用第二章冲压模具设计流程2.1 产品设计分析2.2 模具设计准备2.2.1 工艺方案选择2.2.2 材料选择2.2.3 设计任务书编写2.3 模具零部件设计2.3.1 上模设计2.3.2 下模设计2.3.3 引导装置设计2.3.4 顶针设计2.3.5 顶板设计2.3.6 其他相关组件设计2.4 模具总体设计2.5 模具制造与加工2.6 模具调试与试产第三章冲压模具材料选择3.1 冲压模具材料性能要求3.2 常用模具材料3.2.1 工具钢3.2.2 合金工具钢3.2.3 超硬合金3.2.4 陶瓷材料3.2.5 复合材料3.3 模具材料的选择原则第四章冲压模具加工工艺4.1 冲压模具加工流程4.2 模具零部件加工4.2.1 零部件加工设备选择4.2.2 加工工艺规程确定4.2.3 加工工艺文件编制4.3 模具装配与试验4.3.1 模具装配前准备工作4.3.2 模具装配过程4.3.3 模具试验与调试4.4 模具维护与保养4.4.1 模具使用生命周期管理4.4.2 模具保养与维护方法4.4.3 模具故障排除与处理第五章课程设计要求与评估标准5.1 课程设计要求5.2 评估标准5.2.1 设计方案合理性评估5.2.2 模具设计准确性评估5.2.3 模具加工工艺评估5.2.4 模具试验与调试评估5.2.5 学生报告书评估附件1.产品设计分析报告范本2.模具零部件设计图纸范本3.模具装配图范本4.模具加工工艺文件范本5.模具试验与调试记录范本法律名词及注释1.冲压模具：指用于冲压加工的模具，用于将板材等材料加工成具有一定形状和尺寸的零件。

冲压工艺与模具设计课程设计冲压工艺与模具设计课程设计一、课程介绍冲压工艺与模具设计是一门专业的工程课程，旨在培养学生熟悉冲压工艺和模具的设计，制作及使用，具有较强的技术素养，能够胜任相应的专业技术工作岗位。

课程主要内容有：冲压工艺基础、冲压工艺设计、冲压模具设计、冲压机械组装、冲压操作及调试等。

二、教学目标1. 掌握冲压工艺的基础知识；2. 学会掌握冲压工艺设计；3. 学会掌握冲压模具设计；4. 掌握冲压机械组装、操作及调试；5. 培养学生抱着系统的、较强的理论与实践能力，具有较强的技术素养，能够胜任相关技术工作岗位。

三、教学内容1. 冲压工艺基础（1）原理：冲压原理、冲压件分类、制造工艺要求；（2）信息技术：计算机辅助设计、自动化控制技术。

2. 冲压工艺设计（1）工艺设计：材料分析、构型设计、加工工艺设计；（2）冲压工艺数据设计：冲压参数设计、加工参数设计、冲压缺口设计；（3）工艺过程设计：冲压过程设计、冲压加工组合设计。

3. 冲压模具设计（1）模具结构特性及原理：模具种类、模具结构特性、模具加工技术；（2）模具外形设计：模具尺寸设计、模具外形设计、模具开模方式设计；（3）模具细部设计：模具夹具设计、模具油道设计、模具放料口设计。

4. 冲压机械组装、操作及调试（1）机械组装：机床部件安装、工作台安装、冲程控制装置安装；（2）机械操作：调整冲程、挤压调节、调整冲头；（3）机械调试：机械功能调试、挤压参数调试、冲头快速调试。

四、教学安排本课程为2学期，每周3个小时，36学时。

主要采取实验操作和讨论报告的方式，在实验中锻炼学生的实践能力，在讨论中增强学生的专业综合能力。

五、教学考核及格考核和综合考核：成绩由实验操作50%、讨论报告50%组成。

《冲压模具设计》课程设计指导书《冲压模具设计》课程设计指导书一、课程设计的性质与目的冲模课程设计是冲压工艺及模具设计课程的一个重要环节，是运用所学知识的一次综合练习。

其主要目的是：·1．使学生初步掌握冲压工艺过程的拟定和模具结构设计与计算的步骤和方法：2．巩固、深化所学的基础及专业知识,培养独立工作能力；3．提高学生使用国标、手册和图册的能力。

二、课程设计的任务在两周的时间内完成下列任务，统一交到指定的地点。

1．拟定冲压件的工艺过程，并填写工艺过程卡1份;2．填写凸、凹模（及凸凹模）的加工工艺卡片；3．设计指定冲压件的其中一道工序的冲压模（每人设计一副不同的模具),并绘制装配图和凸、凹模零件图：1套；（注：①指定冲压件的生产批量可以根据需要进行更改;②未注尺寸公差按GB／T15055的m级）4．编写设计说明书1份,约20页左右。

三、设计原则1．装配图的零件必须完整，保证冲出合格的工件;2．模具结构简单，寿命长,成本低且与生产批量相适应；3．操作方便，安全.四、设计前的准备1．熟悉设计任务书，明确设计任务和要求；2．了解冲压零件的形状，尺寸精度和表面粗糙度，材料等技术要求和生产批量；3．配备资料：（1)冲压设备资料：从此资料中选择冲压设备的类型，规格，查出漏料孔尺寸，模柄孔尺寸，闭合高度，工作台面尺寸等,为模具设计作准备：（2）冲模标准化资料；（3）其他参考资料:《冷冲模设计》手册，《冷冲模结构图册》.五、冲模课程设计的一般步骤及方法1．分析冲压件的工艺性冲裁件的工艺性主要从冲裁件的形状，尺寸（最小孔边距，孔径，材料厚度，最大外形）精度，表面粗糙度，材料性能等逐项分析，确定冲压工序图，若有不符者，应与指导老师协商更改或采取相应的措施。

2．确定合理工艺方案（1）确定基本冲压工序的性质：冲孔，落料，冲搭边，切料边等.(2)根据基本工序的性质，数量,结合工件的形状尺寸，公差要求，材料性能，生产批量,冲压设备，模具加工条件等因素,考虑模具类型的同时确定工序组合和先后顺序，在满足冲件质量要求的前提下,选择一个经济合理的工艺方案，填写工艺过程卡片。

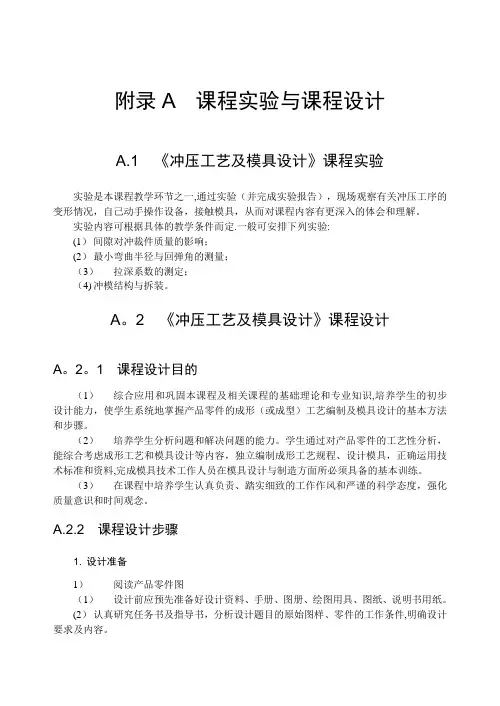

附录A 课程实验与课程设计A.1 《冲压工艺及模具设计》课程实验实验是本课程教学环节之一,通过实验（并完成实验报告），现场观察有关冲压工序的变形情况，自己动手操作设备，接触模具，从而对课程内容有更深入的体会和理解。
