课题三DT830B数字万用表的组装

DT830B 数字万用表装配实验报告一.实验目的1．了解DT-830数字万用表的基本结构和原理。

2．认识并测量元器件，了解元器件标识的意义。

3．对照原理图和印制电路板图，理解电路组装工艺。

4．调试并检测各部分电路功能和质量，提高综合安装测试技能。

二．实验原理1．直流电压测量原理2．交流电压测量原理3．直流电流测量原理4．交流电流测量原理5．电阻测量原理6．电容测量原理三．安装工艺1，印制板安装双面板的A面是焊接面，中间环印制导线是功能，量程转换开关电路，需要小心保护，不得划伤或污染。

安装前必须对照元件清单，仔细清理，测试元器件。

其中，测试过的电阻要分开放，记录电阻值的大小。

2，安装步骤（1）将清单上的所有的元件焊接到印制电路板相应的位置上,电容，二极管，三极管采用立式焊接。

二极管和三极管要注意极性。

（2）安装电位器，三极管插座。

注意安装方向：三极管插座装在A面而且应使定位凸点与外壳对准，在B面焊接。

（3）安装保险座，L，弹簧。

焊接点大，注意预焊和焊接时间。

并注意L的安装高度（太高的话后壳盖不上）。

（4）安装电池线。

电池线由A面三极管旁边孔穿过到B面再插入焊孔，在A面焊接。

红线接“+”，黑线姐“-”。

3，液晶屏的安装（1），面壳平面向下置于桌面，从旋转圆孔两边垫起越5mm。

（2），将液晶屏放入窗口内，白面向上，方向标记在右方；用镊子（不要用手拿）把导电硅胶条放入液晶屏PIN脚处，注意保持导电硅胶条的清洁。

再用EVA胶垫紧靠导电条贴在液晶屏上，固定住导电条。

4，旋钮安装方法。

（1）V型弹簧片装到旋钮上，六个。

弹簧比较小，易变形，用力要轻，要小心。

（2）装完弹簧片把旋钮反面，将两个小弹簧粘上少许凡士林放入旋钮两圆孔，再把小钢珠放在表壳合适的位置。

（3）将装好的弹簧的旋钮按正确方向放入表壳。

5，固定印制板。

（1）将印制板对准位置装入表壳，并用四个螺钉紧固。

（2）装上保险管和电池，转动旋钮，液晶屏应正常显示。

DT830B数字万用表安装与调试指导书一、目的通过数字万用表的安装与调试，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能学习整机的装配工艺；培养动手能力及严谨的工作作风。

二、内容1、数字万用表简单的工作原理。

2、元件检测方法描述。

3、安装、调试、故障检测及排除的简单过程。

4、学会对简单的电路板焊接以及实际操作动手5、认识液晶显示器件。

6、安装制作一台数字万用表。

三、器材1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 螺丝刀、镊子、剪刀等四、DT830B数字万用表的安装口）、液晶屏及表笔等组成，整机安装流程见图。

1、安装步骤1）印制电路板的安装印制板是双面板，板的A面是焊接面，中间圆形印制铜导线是万用表的功能、量程转换开关电路，如果被划伤或有污迹，对整机的性能会影响很大，必须小心加以保护。

安装元件:将“DT830B元件清单”上所有元件顺序插焊到印制电路板相应的位置上。

安装步骤：（1）安装电阻、电容、二极管等。

安装电阻、电容、二极管时，如果安装孔距＞8mm，可进行卧式安装，如果孔距＜5mm、应进行立式安装。

（2）一般额定功率在1/4w以下的电阻可贴板安装，立装电阻和电容元件与PCB板的距离一般为0～3mm。

（3）安装电位器、三极管插座。

三极管插座装在A面，而且应使定位凸点与外壳对准、在B面焊接。

（4）安装保险座、插座、R0、弹簧。

焊接点时，注意焊接时间要足够但不能太长。

面壳平面向下置于桌面，从旋纽圆孔两边垫起约5mm。

将液晶屏放入面壳窗口内，白面向上，方向标记在右方。

平面向下；用镊子把导电胶条放入支架两横槽中，注意保持导电胶条的清洁。

3）旋纽安装方法：V型簧片装到旋纽上，共六个。

装完簧片把旋纽翻面，将两个小弹簧蘸少许凡士林放入旋纽两个孔，在把两小钢珠放在表壳合适的位置上。

项目名称：DT830B数字万用表的组装（一）实训任务描述：组装DT830B数字万用表并完成调试（二）任务目标：通过数字万用表的安装与调试实训，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，学习整机的装配工艺；培养动手能力及严谨的工作作风。

（三）实训任务要求：1.掌握DT830B数字万用表的工作原理。

2.对照原理图、PCB，了解调DT830B数字万用表的电路符号、元件和实物。

3.根据技术指标测试各元器件的主要参数。

4.掌握DT830B数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。

5.掌握DT830B数字万用表的使用方法。

6.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。

7.养成严谨、细致的工作作风。

（四）实训任务资讯1、原理简介：DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图2所示。

输入的电压或电流信号经过一个开关选择器转换成0～199.9mV的直流电压。

例如输入信号100VDC，就用1000：1的分压器获得100.0mVDC；输入信号100V AC，首先整流为100VDC，然后再分压成100.0mVDC。

电流测量则通过选择不同阻值的分流电阻获得。

采用比例法测量电阻，方法是利用一个内部电压源加在一个己知电阻值的系列电阻和串联在一起的被测电阻上。

被测电阻上的电压与已知电阻上的电压之比值，与被测电阻值成正比。

输入7106的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的7段码。

A/D转换器的时钟是由一个振荡频率约48KHz的外部振荡器提供的，它经过一个1/4分频获得计数频率，这个频率图—1原理框图获得2.5次/秒的测量速率。

四个译码器将数字转换成7段码的四个数字，小数点由选择开关设定。

2元件清单表一１ DT830B数字万用表元件清单图-2 DT830B 原理图注意：ICL（7106）已经做在线路板上，这种方式一般称为COB（chiponboard）。

电子产品工艺设计题目：DT-830B 数字万用表的安装与调试院系：班级：姓名：学号：实验地点：指导老师：职称：《数字万用表组装实训》实训指导书一 .实训目的：通过数字万用表的安装与调试实训，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，学习整机的装配工艺；培养动手能力及严谨的工作作风。

二.实训要求：●了解数字万用表特点和发展趋势。

●熟悉万用表装配技术的基本工艺过程。

●认识液晶显示器件。

●根据技术指标测试数字万用表的主要参数。

●安装制作一台数字万用表三、实训器材2.1 MT-830B数字万用表散装套件：1套/人（见材料清单）；2.2 组装工具；1套/人；2.3 万用表：1块/人；2.4相关辅料：凡士林油少许；酒精少许；四、T830B数字万用表的特点和工作原理：DT830B型便携式3位半数字万用表是常用的数字式检测仪表。

1、主要特点：●技术成熟主电路采用典型数字表集成电路ICL7106，久经考验、性能稳定可靠。

●性价比高由于技术成熟、应用广泛而产生的规模效益使产品价格低到需要者皆可拥有。

且具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。

●结构合理采用单板结构，集成电路TCL7106采用COB封装。

只要有一般电子装配技术即可成功组装。

2、工作原理：DT830B电路原理图见附图。

集成电路ICL7106的技术资料可查阅有关资料。

有关3位半数字万用表的工作原理，请参见童诗白教授所编《模拟电子技术基础》（第二版）（高等教育出版社，p716～737。

）五、操作内容与步骤：5.1 熟悉 MB-830B型数字万用表的基本原理（参见电路原理图）、双面印制板（见操作图1）、元件安装位置图（见参见电路板）、结构安装示意图（见操作图2）。

操作图1：双面印刷图5.2测试元器件，并将测试结果记入相应表格中。

表1：电阻器的测量操作图 2：DT-830B 型数字万用表电路原理图操作图2：结构安装示图 续表表2：二极管、三极管的测量表35.3 通过目测及万用表测量电路板应不明显的划伤、断路、短路等故障。

数字电子技术课程设计报告设计课题: DT-830数字万用表组装姓名:学院: 信息工程学院专业:班级:学号:日期指导教师:山东大学威海分校信息工程学院DT-830的焊接与装配摘要：电压表按其工作原理和读数方式分为模拟式电压表和数字式电压表两大类。

与普通的模拟式多用表相比，数字多用表的测量功能较多，它不但能测量直流电压、交流电压、交流电流、直流电流和电阻等参数，而且能测量信号频率、电容器容量及电路的通断等。

本次实验主要是焊接DT-830数字万用表及其组装，学会数字万用表的工作原理。

关键词：数字万用表、工作原理、焊接组装1 工作原理1.1数字万用表的特点数字电压表可缩写为DVM。

较之模拟式多用表，数字多用表除具有一般的所具有的DVM准确度高、数字显示、读数迅速准确、分辨力高、输入阻抗高、能自动调零、自动转换量程、自动转换及显示极性等优点外，还由于采用大规模集成电路，因而体积小，可靠性好，测量功能齐全，操作简便，有些数字多用表可以精确地测量电容、电感量、温度等，大大地扩展了功能；同时数字多用表内部有较完善的保护电路，过载能力强等等。

由于数字多用表具有上述这些优点，使得它获得越来越广泛的应用。

但它也有不足之处，它不能反映被测量的连续变化过程以及变化的趋势，如用来观察电容器的充、放电过程，就不如模拟电压表方便直观，也不适于作电桥调平衡用的零位指示器；同时，其价格也偏高，所以尽管数字多用表具有许多优点，但它不可能完全取代模拟式多用表对于DT-830数字万用表来说，它的主要特点有，（1）技术成熟，主电路采用典型数字集成电路ICL7106,性能稳定可靠；（2）性价比高，由于技术成熟，应用广泛，具有精度高、输入电阻大、读数直观、功能齐全、体积小等优点；（3）结构合理，安装简单，集成电路ICL7106采用COB封装。

1.2 数字多用表的基本原理和模拟直流电压表前端配接检波器即可构成模拟交流电压表一样，在数字直流电压表前端接相应的交流-直流转换器(AC/DC)、电流-电压转换电路（I/V）、电阻-电压转换电路（Ω/V）等，就构成了数字多用表，如图一所示。

实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字电压表。

一、ICL7106的工作原理1. ICL7106的性能特点（1）采用＋7V～＋15V单电源供电，可选9V叠层电池，有助于实现仪表的小型化。

低功耗（约16mW），一节9V叠层电池能连续工作200小时或间断使用半年左右。

（2）输入阻抗高（1010Ω）。

内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。

（3）属于双积分式A/D转换器，A/D转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。

具有自动调零、自动判定极性等功能。

通过对芯片的功能检查，可迅速判定其质量好坏。

（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。

其抗干扰能力强，可靠性高。

（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。

2. ICL7106的引脚功能ICL7106采用DIP－40封装，引脚排列如上图所示。

U+、U－分别接9V电源（E）的正、负极。

COM为模拟信号的公共端，简称模拟地，使用时应与IN－、UREF－端短接。

TEST是测试端，该端经内部500Ω电阻接数字电路的公共端（GND），因二者呈等电位，故亦称做数字地。

该端有两个功能：①作测试指示，将它接U＋时LCD显示全部笔段1888、可检查显示器有无笔段残缺现象；②作为数字地供外部驱动器使用，来构成小数点及标志符的显示电路。

a1～g1、a2～g2、a 3～g3、bc4分别为个位、十位、百位、千位的笔段驱动端，接至LCD的相应笔段电极。

千位b、c段在LCD内部连通。

当计数值N＞1999时显示器溢出，仅千位显示“1”，其余位消隐，以此表示仪表超量程（过载溢出）。

POL为负极性指示的驱动端。

BP为LCD背面公共电极的驱动端，简称“背电极”。

DT830B数字万用表安装与调试指导书一、目的通过数字万用表的安装与调试，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能学习整机的装配工艺；培养动手能力及严谨的工作作风。

二、内容1、数字万用表简单的工作原理。

2、元件检测方法描述。

3、安装、调试、故障检测及排除的简单过程。

4、学会对简单的电路板焊接以及实际操作动手5、认识液晶显示器件。

6、安装制作一台数字万用表。

三、器材1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 螺丝刀、镊子、剪刀等四、DT830B数字万用表的安装口）、液晶屏及表笔等组成，整机安装流程见图。

1、安装步骤1）印制电路板的安装印制板是双面板，板的A面是焊接面，中间圆形印制铜导线是万用表的功能、量程转换开关电路，如果被划伤或有污迹，对整机的性能会影响很大，必须小心加以保护。

安装元件:将“DT830B元件清单”上所有元件顺序插焊到印制电路板相应的位置上。

安装步骤：（1）安装电阻、电容、二极管等。

安装电阻、电容、二极管时，如果安装孔距＞8mm，可进行卧式安装，如果孔距＜5mm、应进行立式安装。

（2）一般额定功率在1/4w以下的电阻可贴板安装，立装电阻和电容元件与PCB板的距离一般为0～3mm。

（3）安装电位器、三极管插座。

三极管插座装在A面，而且应使定位凸点与外壳对准、在B面焊接。

（4）安装保险座、插座、R0、弹簧。

焊接点时，注意焊接时间要足够但不能太长。

面壳平面向下置于桌面，从旋纽圆孔两边垫起约5mm。

将液晶屏放入面壳窗口内，白面向上，方向标记在右方。

平面向下；用镊子把导电胶条放入支架两横槽中，注意保持导电胶条的清洁。

3）旋纽安装方法：V型簧片装到旋纽上，共六个。

装完簧片把旋纽翻面，将两个小弹簧蘸少许凡士林放入旋纽两个孔，在把两小钢珠放在表壳合适的位置上。

830数字万用表原理、组装与调试实践目的830数字万用表是一种LCD数字显示多功能、多量程的31/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。

通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。

实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。

6.掌握830数字万用表的使用方法。

7.掌握一定的用电知识及电工操作技能。

8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。

9.养成严谨、细致的工作作风。

数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。

其主要技术指标如表所示。

表数字万用表主要技术指标一般特性直流电流显示31/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA %读数.3字最大共模电压500V峰值2000uA 1uA %读数.3字储存环境-15°C至50°C20mA 10uA %读数.3字温度系数小于×准确度/°C200mA 100uA %读数5字电源9V叠层电池10A 10mA %读数10字外形尺寸128×75×24mm交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV %读数10字200mV %读数2字750V 1V %读数10字2000mV 1mV %读数3字电阻20V 10mV %读数3字量程分辩力精度200V 100mV %读数3字200ΩΩ%读数10字1000V 1V %读数3字2000Ω1Ω%读数2字晶体管检测20KΩ10Ω%读数2字量程测试电流开路电压/测试电压200KΩ100Ω%读数2字二极管2000KΩ1KΩ%读数2字三极管Ib=10uA Vce=3V数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图所示。

dt830万用表的组装调试流程及注意事项Assembling and debugging process of DT830 digital multimeter and precautions to be takenThe DT830 digital multimeter is a versatile instrument used for measuring multiple electrical parameters such as voltage, current, resistance, and continuity. It is widely used in various fields, including electronics, electrical engineering, and household applications. To ensure accurate measurements and proper functioning of the meter, it is crucial to follow the correct assembly and debugging process while being mindful of some important precautions.Assembly Process:1. Start by carefully unpacking the components of the DT830 digital multimeter kit. Ensure that all the required components are present and undamaged.2. Begin assembling by connecting the LCD (Liquid Crystal Display) module to the main PCB (Printed Circuit Board).Ensure that the connections are secure and properly aligned.3. Proceed with attaching other modules such as rotary switch, buttons, ports, and indicators according to the instructions provided in the user manual or assembly guide.4. Take care while soldering electronic components onto the PCB. Follow standard soldering practices to avoid any damage or loose connections.5. After completing the assembly process, double-check all connections and fixings to ensure everything is securely in place.注意事项：1. 在组装过程中，要确保操作环境干净、整洁，并防止静电干扰。

年级：班组：姓名：学号：DT830B 数字万用表装配实验报告实验日期：实验名称：DT830B 数字万用表装配一：实验目的1、通过DT830B 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。

2、了解ICL7106的各个引脚和他的数模转换功能。

3、了解液晶显示的原理和使用方法。

4、初步学会通过电路图焊接电路板。

掌握一些简单的电路焊接工艺。

5、了解各种测试仪器的用法并样品进行测试和矫正二：实验器材1、DT830型31/2位数字万用表的各种零配件和相关的材料说明。

见DT830B元件清单（一）和DT830B元件清单（二）。

2、焊接电路板所需的烙铁和锡以及松香。

3、一个标准的数字万用表、螺丝刀、镊子、刀片等。

三：实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字电压表。

一、ICL7106的工作原理1. ICL7106的性能特点（1）采用＋7V～＋15V单电源供电，可选9V叠层电池，有助于实现仪表的小型化。

低功耗（约16mW），一节9V叠层电池能连续工作200小时或间断使用半年左右。

（2）输入阻抗高（1010Ω）。

内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。

（3）属于双积分式A/D转换器，A/D转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。

具有自动调零、自动判定极性等功能。

通过对芯片的功能检查，可迅速判定其质量好坏。

（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。

其抗干扰能力强，可靠性高。

（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。

2. ICL7106的引脚功能ICL7106采用DIP －40封装，引脚排列如上图所示。

U +、U －分别接9V 电源（E ）的正、负极。

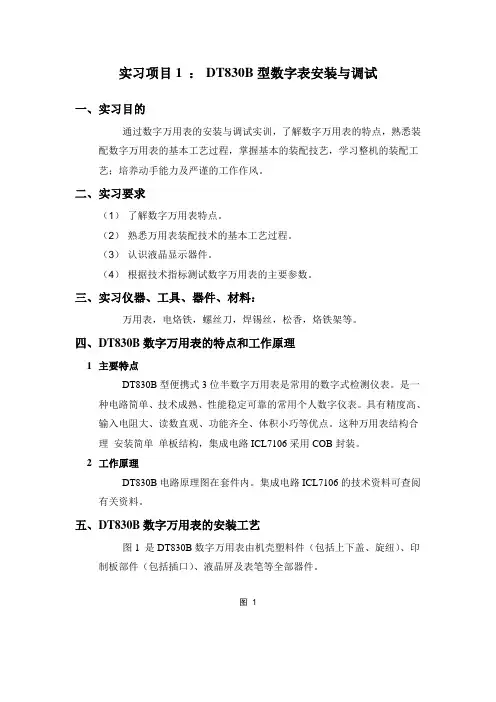

实习项目 1： DT830B型数字表安装与调试一、实习目的通过数字万用表的安装与调试实训，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，学习整机的装配工艺；培养动手能力及严谨的工作作风。

二、实习要求（1）了解数字万用表特点。

（2）熟悉万用表装配技术的基本工艺过程。

（3）认识液晶显示器件。

（4）根据技术指标测试数字万用表的主要参数。

三、实习仪器、工具、器件、材料：万用表，电烙铁，螺丝刀，焊锡丝，松香，烙铁架等。

四、D T830B数字万用表的特点和工作原理1主要特点DT830B型便携式3位半数字万用表是常用的数字式检测仪表。

是一种电路简单、技术成熟、性能稳定可靠的常用个人数字仪表。

具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。

这种万用表结构合理安装简单单板结构，集成电路ICL7106采用COB封装。

2工作原理DT830B电路原理图在套件内。

集成电路ICL7106的技术资料可查阅有关资料。

五、D T830B数字万用表的安装工艺图1 是DT830B数字万用表由机壳塑料件（包括上下盖、旋纽）、印制板部件（包括插口）、液晶屏及表笔等全部器件。

图 1DT830B万用表组件由机壳塑料件（包括上下盖、旋纽）、印制板部件（包括插口）、液晶屏、导电胶、表笔、电阻、电容等组成，安装前必须对照元件清单，仔细清点元器件。

DT830B的印制板见错误！未找到引用源。

，错误！未找到引用源。

，印制板是双面板，板的A面是焊接面，板的B面是器件安装面，两面尽量不用手摸。

整机安装过程如下：1元器件焊接（1）焊接锰铜丝，锰铜丝在B面安装焊接。

要与主板离开0.8mm。

见错误！未找到引用源。

（2）安装晶体管测量插座：从A面插入，在B面焊接。

应使定位凸点与外壳对准，将主板装入壳从前面板插入焊接。

见错误！未找到引用源。

（3）焊接安装保险丝座：要高一点，中间要安装固定螺丝，以免装不上保险丝管。

将螺丝和保险丝管都装上再焊接。

组装DT-830万用表实验报告DT-830数字万用表的组装学生实验(训)报告广州城市职业学院学生实验（训）报告（此表可从校园网下载）注：此表适用于课内实验、实训；学生每完成一个完整的实验（训）内容，填写一份报告，交指导教师批改。

课程结束后，实验（训）报告作为教学文件由教学单位保存。

篇二：DT830B数字万用表组装实验报告课程综合实训报告题目：DT830B数字万用表组装实验报告年级：09级专业：应用电子技术学号：0901001320学生姓名：肖榕指导教师：吴燕红龚金伟2010年12月28日目录一、实训目的 (2)二、项目要求 (3)三、组装过程 (3)（一）、DT-830B数字万用表 (3)1.制作目的 (3)2.制作要求 (4)3.DT830B数字万用表的特点和工作原理 (4)4.DT830B数字万用表的安装工艺 (5)（1）、印制板的装配 (5)(2)、液晶屏组件安装 (5)(3)、组装转换开关 (6)(4)、总装 (7)(5)、调试 (8)四、心得体会 (9)DT830B数字万用表组装实验报告0901001320 肖榕一、实训目的实训是通过具有一定功能和应用价值的一个具体产品的设计与制作，或者一个实际项目的开发与应用，使学生受到工程设计、制造工艺、调试检测和撰写技术报告的系统训练，启迪我们的创新思维，培养我们分析问题和解决问题的综合能力。

实验实训环节是非常重要的，他是理论联系实际的主要形式，是实施“教学做合一”教学理念的重要手段，也是激发我们创新意识的有效载体，更是训练、培养学生技术应用能力和实际操作技能的根本途径。

通过实训：·使我们巩固、加深和学习光电子技术的基础理论、基本知识和技能技能。

·使我们能正确地选择和使用常用电工仪表、电子仪器及有关实验设计。

·使我们掌握基本电量及电子元件的测试技术、实验方法和数据的分析处理。

·使我们能应用已学的理论知识设计简单的应用电路，合理选择元器件构成实用的电子小系统。

830数字万用表原理、组装与调试OK830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。

通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。

5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。

6.掌握830数字万用表的使用方法。

7.掌握一定的用电知识及电工操作技能。

8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。

9.养成严谨、细致的工作作风。

5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。

其主要技术指标如表5.1所示。

表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3- 3 -字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻- 4 -20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图 5.1所示。

项目一: 组装DT830B数字万用表1、一: 实训目的2、通过DT830B 数字万用表装配实验, 进一步加深对数字万用表电路原理的认识, 能熟练的测量各种物理量。

3、了解ICL7106的各个引脚和他的数模转换功能。

4、了解液晶显示的原理和使用方法。

5、初步学会通过电路图焊接电路板。

掌握一些简单的电路焊接工艺。

6、了解各种测试仪器的用法并样品进行二、实训内容组装DT830B数字万用表三、学习用万用表检测元器件的好坏: 包括电阻、电容、电感、二极管等。

学会焊接、安装数字万用表。

学会调试万用表, 其中包括检查数字万用表的故障, 以及排除故障的方法。

四、实训要求五、要求整个组装、调试过程独立完成；焊点光滑牢固, 电路板板面整洁。

万用表功能齐全且测量数据准确、可靠；提交实训报告。

六、DT830B数字万用表工作原理DT830B数字万用表的外观如图1所示。

图1产品外观该仪表的心脏是一片大规模集成电路7106, 该芯片（7106）内部包含双积分A/D转换器, 显示锁存器, 七段译码器和显示驱动器。

本套件中, 7106芯片已经固化在印刷电路板上。

表的工作原理框图见图2。

图2数字万用表方框原理图图3是7103芯片的应用电路简化图。

他的实质是满量程220mv的数字电压表。

输入7106的直流信号被接入一个A/D转换器, 转换成数字信号, 然后送入译码器转换成驱动LCD的七段码。

A/D转换器的时钟是由外接100P电容100K 电阻与芯片内部电路组成振荡频率约48KHz的振荡器提供的, 他经过一个四分之一分频获得计数频率, 通过这个频率获得2.5次/秒的测量速率。

四个译码器将数字转换成了七段码的四位数字, 小数点由选择开关设定。

图4是直流电压测量电路简化图。

在220mV档, 由7106直接测量, 其余各档输入电压被分压电阻分压（分压电阻值和为1M）, 每档分压系数为1/10, 分压后的电压必须在-0.199V—+0.199V之间, 否则将过载显示, 过载显示为仅在最高位显示“1”其余位数不显示。
