钢结构转换层专业技术交底

钢结构工程技术交底钢结构是一种常用的建筑结构形式，具有轻质、高强、节能等优点，广泛应用于工业厂房、商业建筑等领域。

在进行钢结构施工前，必须进行技术交底，确保施工过程顺利进行，工程质量达到要求。

本文将从材料准备、施工工艺、质量控制、安全防护和验收验收等五个方面进行详细介绍。

一、材料准备1.1 确认材料品种和规格：根据设计要求和施工图纸，确认所需钢材的品种和规格，包括型钢、螺栓等。

1.2 检查材料质量：对所购买的钢材进行质量检查，包括外观质量、尺寸偏差、强度等指标。

1.3 做好材料标识：在材料到场后，对每批次的钢材进行标识，确保材料使用的准确性和追溯性。

二、施工工艺2.1 制定施工方案：根据设计要求和现场实际情况，制定详细的施工方案，包括起吊顺序、焊接工艺等。

2.2 确保工艺符合规范：施工过程中，严格按照相关规范和标准进行操作，确保施工质量。

2.3 加强交底和沟通：施工前，对施工人员进行技术交底，明确各自责任和工作要求，保证施工顺利进行。

三、质量控制3.1 定期检查工艺：在施工过程中，定期对焊缝、连接点等进行检查，确保质量合格。

3.2 强化质量管理：建立健全的质量管理体系，对施工过程中的关键环节进行跟踪和监控。

3.3 处理质量问题：如发现质量问题，及时进行整改和处理，确保工程质量符合要求。

四、安全防护4.1 安全教育培训：在施工前，对施工人员进行安全教育培训，提高安全意识和技能。

4.2 配备安全设施：在施工现场设置安全警示标志、安全网等安全设施，确保施工安全。

4.3 定期检查安全：定期对施工现场进行安全检查，发现安全隐患及时处理，保障施工安全。

五、验收验收5.1 完成验收标准：施工完成后，按照相关验收标准进行验收，确保工程质量达标。

5.2 完善验收文件：对验收结果进行记录和整理，形成完整的验收文件，作为工程竣工的依据。

5.3 完成交底报告：最终完成技术交底报告，包括施工过程中的关键控制点、质量验收情况等，确保施工过程的规范性和可追溯性。

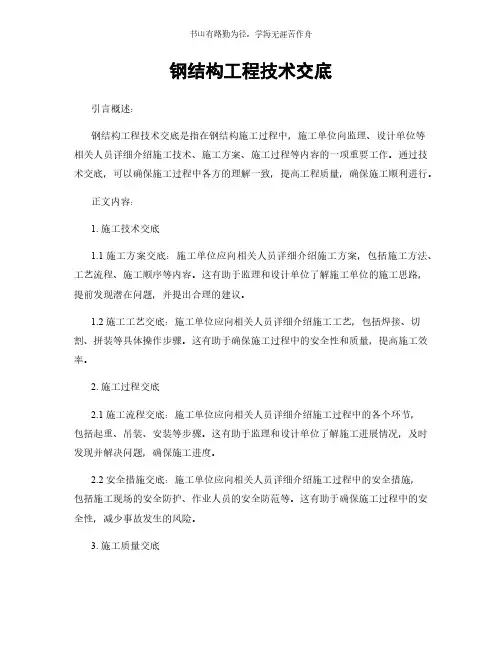

钢结构工程技术交底引言概述：钢结构工程技术交底是指在钢结构施工过程中，施工单位向监理、设计单位等相关人员详细介绍施工技术、施工方案、施工过程等内容的一项重要工作。

通过技术交底，可以确保施工过程中各方的理解一致，提高工程质量，确保施工顺利进行。

正文内容：1. 施工技术交底1.1 施工方案交底：施工单位应向相关人员详细介绍施工方案，包括施工方法、工艺流程、施工顺序等内容。

这有助于监理和设计单位了解施工单位的施工思路，提前发现潜在问题，并提出合理的建议。

1.2 施工工艺交底：施工单位应向相关人员详细介绍施工工艺，包括焊接、切割、拼装等具体操作步骤。

这有助于确保施工过程中的安全性和质量，提高施工效率。

2. 施工过程交底2.1 施工流程交底：施工单位应向相关人员详细介绍施工过程中的各个环节，包括起重、吊装、安装等步骤。

这有助于监理和设计单位了解施工进展情况，及时发现并解决问题，确保施工进度。

2.2 安全措施交底：施工单位应向相关人员详细介绍施工过程中的安全措施，包括施工现场的安全防护、作业人员的安全防范等。

这有助于确保施工过程中的安全性，减少事故发生的风险。

3. 施工质量交底3.1 施工材料交底：施工单位应向相关人员详细介绍所使用的钢材质量、材料检测标准等内容。

这有助于监理和设计单位了解施工材料的质量，确保工程质量。

3.2 施工质量要求交底：施工单位应向相关人员详细介绍施工过程中的质量要求，包括焊缝质量、尺寸偏差等。

这有助于确保施工过程中的质量符合设计要求，提高工程质量。

4. 施工验收交底4.1 施工验收标准交底：施工单位应向相关人员详细介绍施工验收标准，包括结构的强度、稳定性、防火性能等要求。

这有助于监理和设计单位了解验收标准，进行合理的验收判断。

4.2 施工验收程序交底：施工单位应向相关人员详细介绍施工验收的程序，包括验收前的准备工作、验收过程中的注意事项等。

这有助于确保施工验收的公正性和准确性。

总结：通过钢结构工程技术交底，可以确保施工过程中各方的理解一致，提高工程质量，确保施工顺利进行。

钢结构施工技术交底(范例)
1. 简介
本文档旨在对钢结构施工技术进行交底，确保施工过程的安全和高效。

钢结构施工是一项关键性工作，要求施工人员具备相应的技术知识和操作技能。

2. 施工前准备
2.1 施工图纸审核：在施工前，要对施工图纸进行仔细审核，确保图纸准确无误。

2.2 材料准备：要按照施工计划准备所需的钢材、焊条、螺栓等材料，并对其质量进行检查。

3. 施工技术要点
3.1 钢材处理：钢材在使用前要进行除锈和涂防腐漆的处理，以防止腐蚀。

3.2 焊接技术：施工过程中需采用合适的焊接方法和焊条，保证焊接质量和连接强度。

3.3 螺栓连接：螺栓连接要求严格按照规范进行，使用合适的螺栓和垫片，并确保螺栓的紧固力。

4. 安全措施
4.1 安全防护：施工现场应设置安全警示标志，并配备相应的安全设施，如安全帽、安全绳等。

4.2 作业人员培训：施工人员必须接受相关的培训，掌握钢结构施工的安全操作规程。

5. 质量控制
5.1 检验验收：钢结构施工完成后要进行验收，确保施工质量符合规定标准。

5.2 质量检测：对焊接、螺栓连接等关键部位进行质量检测，确保结构的稳定性和安全性。

6. 其他注意事项
6.1 施工进度：要按照施工计划进行施工，确保进度的合理安排。

6.2 施工现场管理：要加强施工现场管理，确保施工过程中的安全和秩序。

以上是钢结构施工技术交底的范例文档，供参考使用。

具体施工过程中，请根据实际情况进行具体操作。

转换层钢筋安全技术交底一、引言转换层钢筋在建筑工程中扮演着重要的角色，它承受着楼层荷载并起到增强楼板承载能力的作用。

为了确保转换层钢筋的施工质量和使用安全，本文将对转换层钢筋的安全技术进行交底，以提高工作人员的安全意识和操作技能。

二、转换层钢筋施工安全措施1.施工前的准备工作在进行转换层钢筋的施工前，必须做好以下准备工作：•确保施工区域安全，清理杂物、控制交通。

•检查施工所需材料和设备的完好性，确保符合要求。

•检查施工机具的安全性能，如启动开关、防护装置等。

•对施工人员进行安全培训，使其了解施工规范和安全操作要求。

2.钢筋加工与安装在进行钢筋加工与安装时，需要注意以下安全事项：•使用临时安全围栏围住施工区域，防止行人误入。

•使用个人防护装备，如安全帽、安全鞋、工作手套等。

•使用合适的工具进行钢筋剪切、弯曲和焊接，防止意外损伤。

•检查钢筋的质量和尺寸是否符合设计要求。

•安装钢筋时，注意距离、排布和间距，确保合理布置。

3.钢筋混凝土浇筑在进行钢筋混凝土浇筑时，需要注意以下安全事项：•在浇筑前，确保钢筋的清洁和无杂物，以保证混凝土的质量。

•使用合适的模板和支撑结构，避免模板倒塌或变形。

•控制浇筑速度和浇筑厚度，避免产生过大的压力。

•遵循混凝土浇筑安全操作规范，确保施工过程中无漏浆现象。

•检查浇筑后的钢筋混凝土是否符合设计要求，并及时进行维护保养。

三、转换层钢筋施工质量控制为了确保转换层钢筋施工质量，需要进行以下控制措施：1.施工前验收在施工前，应进行钢筋施工准备的验收检查。

主要内容包括：•钢筋的质量、型号和规格是否符合设计要求。

•钢筋的防锈涂覆、包装是否完好。

•施工现场的布置是否符合规划要求。

2.施工中的监控和检查在施工过程中，需要进行钢筋施工的监控和检查。

主要内容包括：•钢筋的加工和安装是否符合规范要求。

•钢筋的安全、牢固性和均匀性是否符合要求。

•施工现场的卫生和安全是否符合规定。

3.施工后的验收在施工结束后，需要对钢筋施工进行验收。

鲁JJ一005注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制鲁JJ一005工程名称交底部位工序名称转换层施工交底提要：钢筋工程、模板工程、砼工程操作工艺及施工要点等交底内容：1）框支柱钢筋绑扎柱钢筋绑扎前，要把柱钢筋上的水泥浆等污垢清理干净。

柱钢筋绑扎工序：柱放线→调整柱筋→柱纵筋连接→标箍筋间距→套箍筋→加顶板定位箍筋→绑扎箍筋。

箍筋绑扎：根据箍筋间距在柱纵筋上用粉笔从楼面标高起50mm开始标注出各箍筋位置，把所有箍筋套在柱筋上，在此层顶板处及顶板之上位置分别加一道尺寸定位箍。

主筋与箍筋相交点绑扎牢固，角部钢筋绑扎到位，主筋、箍筋间距均匀。

箍筋的接头应沿柱竖向交错布置，箍筋的四角绑扎要水平，拉筋绑扎位置正确。

柱筋绑扎完毕后沿竖向800mm、横向500mm间距在柱角和柱中的箍筋上安放塑料环型垫块。

2）框支梁钢筋的绑扎梁钢筋直径≤16的钢筋采用绑扎搭接，钢筋直径＞16采用直螺纹连接。

同一截面接头不超过50%，可以不限接头位置。

框支梁高度较高，截面尺寸较大，待梁底模搭设完后，进行梁钢筋绑扎，绑扎完成钢筋验收后封侧模。

3、注意事项1）钢筋翻样时要认真查阅图纸及相应设计变更及工程洽商等文件。

2）A4转换层柱、梁、板砼为C45，特一级抗震，Lae=32d,La=28d，大于25钢筋乘1.1。

3）YAZ、墙上部收头按弯折12d。

4）位于板中KZZ、DZ上部收头弯折Lae,板边的按伸至柱外Lae弯折，上部有墙体的位置竖筋直通至上一层的板顶，内排竖筋伸至梁顶不用加弯折。

5）KZL底、腰筋在中支座拉通设置，在端支座按KL锚固。

面筋在端支座第一排弯折长度为梁下Lae，第二排伸至柱边弯15d，超过二排的按KL直锚。

（当第一排锚入柱内大于2米时，伸至柱中后下弯，超过一项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制鲁JJ一005注：本记录一式两份，一份交底单位存，一份接受交底单位存。

第1篇一、工程概况1. 工程名称：XX钢结构工程2. 工程地点：XX市XX区XX路3. 工程规模：总建筑面积约XX平方米，钢结构工程量约XX吨4. 工程期限：自开工之日起，XX个月完成二、施工准备1. 技术文件：施工单位应提供完整的施工图纸、设计说明书、技术规范等，经监理单位审核批准后方可施工。

2. 人员配备：施工队伍应具备相应的资质，施工人员应经过专业培训，持证上岗。

3. 材料设备：施工所需材料、设备应符合国家相关标准，质量合格，数量充足。

4. 施工现场：施工现场应满足施工要求，包括场地平整、排水畅通、临时设施齐全等。

三、施工工艺1. 钢结构构件制作：严格按照设计图纸进行放样、切割、下料、矫正、焊接、组装等工序。

2. 钢结构构件连接：采用焊接、螺栓连接、铆接等方式，确保连接牢固、可靠。

3. 钢结构涂装：根据设计要求，选用合适的防腐涂料和防火涂料，进行涂装施工。

四、施工质量控制1. 材料检验：进场材料必须进行检验，确保质量合格。

2. 施工过程控制：严格执行施工规范，加强施工过程中的质量检查，确保工程质量。

3. 验收标准：按照国家相关标准进行验收，确保工程质量符合要求。

五、安全技术措施1. 人员安全：施工人员必须佩戴安全帽、安全带等防护用品，遵守操作规程，确保人身安全。

2. 施工机械安全：施工机械应定期检查、维护，确保机械安全运行。

3. 高空作业安全：高空作业应设置安全防护设施，如安全网、防护栏杆等，确保作业人员安全。

4. 焊接作业安全：焊接作业应采取防风、防雨、防尘等措施，确保作业人员安全。

5. 易燃易爆物品安全：施工现场应严禁烟火，易燃易爆物品应妥善存放，并采取防火、防爆措施。

六、施工进度安排1. 施工阶段：分为基础施工、钢结构制作、钢结构安装、钢结构涂装等阶段。

2. 施工进度：按照施工组织设计，确保工程按期完成。

七、施工组织管理1. 施工单位应建立健全施工现场管理制度，确保施工有序进行。

2. 施工单位应加强施工现场文明施工管理，确保施工现场整洁、有序。

一、工程概况1. 工程名称：_______项目_______层转换层钢结构工程2. 工程地点：_______地址3. 施工单位：_______施工单位4. 监理单位：_______监理单位二、施工前准备1. 施工人员：施工人员必须经过专业培训，了解钢结构转换层施工的工艺流程和安全操作规程，并取得相应资格证书。

2. 施工材料：所有施工材料必须符合国家相关标准，并经过检验合格。

3. 施工设备：确保所有施工设备安全可靠，定期进行维护保养。

三、安全技术交底1. 人员安全- 施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。

- 严禁酒后作业、疲劳作业和违章操作。

- 施工人员必须接受安全教育培训，了解事故应急处理措施。

2. 高空作业安全- 高空作业人员必须持有相关资格证书。

- 高空作业平台必须牢固可靠，定期进行检查和维护。

- 高空作业时，必须使用安全带，并确保安全带正确佩戴。

- 高空作业区域应设置安全警戒线，禁止无关人员进入。

3. 机械设备安全- 施工机械设备必须符合国家相关标准，定期进行检验和维护。

- 操作人员必须经过专业培训，熟悉设备操作规程。

- 设备操作过程中，严禁超载、超速、违规操作。

4. 电气安全- 电气设备必须符合国家相关标准，定期进行检验和维护。

- 电气设备操作人员必须持有相关资格证书。

- 严禁私拉乱接电线，禁止使用不合格的电气设备。

5. 吊装作业安全- 吊装作业前，必须进行详细的安全技术交底。

- 吊装作业人员必须持有相关资格证书。

- 吊装设备必须经过检验合格，并符合吊装作业要求。

- 吊装作业区域应设置安全警戒线，禁止无关人员进入。

6. 防火安全- 施工现场应配备足够的消防器材，并确保消防器材完好有效。

- 施工人员必须了解火灾应急处理措施。

- 严禁在施工现场吸烟、使用明火。

四、安全检查与验收1. 施工过程中，必须定期进行安全检查，发现问题及时整改。

2. 施工完成后，必须进行安全验收，确保工程质量符合安全要求。

本工程首层、二层层高分别为6.9m、6.0m，我单位施工范围内大部分吊顶吊杆长度大于1.5m。

根据规范要求，大面积吊顶吊杆长度超过1.5m，应设置转换层。

一、技术要求（1）施工现场轴线、标高控制线已交接并完成校核复测。

（2）吊顶排版、深化、节点图纸齐全，具备指导施工条件。

（3）将吊顶图纸与机电专业图纸核对，及时发现相互影响的部位并协商解决。

（4）分析前后工序对转换层施工的影响，如出现问题则对工序进行适当调整。

二、材料及机具要求L50*5角钢、M8胀栓、防锈漆。

电焊机、切割机、电缆、台钻。

三、施工工艺（1）施工工序测量放线→打孔埋胀栓→安装角钢吊杆→焊接转换层钢架→涂刷防锈漆→验收（2）施工方法及措施1）测量放线：清理现场，复测轴线、标高线控制线，在顶板上弹线定位，吊点间距为1800mm~2000mm。

2）打孔埋胀栓：根据定位使用电钻打孔，清孔后将胀栓砸如孔中。

3）安装角钢吊杆：将已开孔的角码与角钢一端焊接（角钢长度根据吊顶高度确定），此端与顶板内胀栓连接拧紧。

4）焊接转换层钢架：根据下图将角钢焊接形成装换层。

转换层角钢末端用角码与墙体固定。

转换层水平网架由50角钢组成，单向布置@1200mm，入口等狭窄空间装换层必须形成“井”字框架体系以增加整体刚度。

5）涂刷防锈漆：涂刷灰色防锈漆，分三遍涂刷。

6）验收：转换层完成后报总包、监理、甲方单位验收。

四、质量标准（1）保证项目1）焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

2）焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

3）Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4）焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、坑、裂纹、电擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

（2）基本项目1）焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

50%，相邻钢筋接头应错开不小于35d。

梁下部钢筋在净跨1/3区段内的中跨内不宜设置接头，应设置在边跨1/3区段内；梁上部钢筋可在跨中1/3区段设置现场接头，直螺纹丝接头和电弧焊焊接、电弧焊接头同一截面内接头数量应≤50%。

上部钢筋因接长而设置的直螺纹丝接头、电弧焊焊接接头，若在边跨1/3区段内设置，同一截面内的接头数量应≤25%，且梁端加密区内不宜设置直螺纹丝接头和电弧焊接头。

本转换层的柱纵筋和梁配筋不得使用闪光焊接头。

（6）、板筋按设计要求板面筋在中间支座贯通设置，在端支座应伸至梁外侧面减保护层厚度后弯锚入柱、墙、梁内且垂直弯锚段应≥10d，板底筋在中间支座贯通设置，在边支座按15d锚固于柱、墙、梁内。

板上部受力钢筋在跨中1/3区段采用绑扎接头（搭接长度为500），同一截面数量应≤50%。

板下部受力钢筋在边跨1/3区段内采用单面焊接接头，同一截面数量应≤50%。

（7）、所有钢筋的焊接接头需进行现场随机抽样送检，抽样数量按300个接头为一组进行控制。

6、钢筋保护层（1）、各类钢筋保护层厚度：柱、梁主筋保护层厚度为25mm，主梁上部钢筋的保护层厚度a=次梁面筋直径+板面筋直径+板面保护层厚度，墙体外侧水平钢筋的保护层厚度为15mm，板的外侧受力主筋的保护层为15mm，筒体暗梁保护层厚度为50mm。

（2）、柱子、墙体保护层的控制方法为在柱、墙筋绑扎完成后，采用砼垫块绑扎在主筋外侧面，以确保钢筋保护层的厚度，同时砼垫块的横、纵向绑扎间距不得大于600mm×600mm。

（3）、梁侧面保护层同样采用在梁侧面的钢筋上绑扎砼垫块、以此作为梁侧的保护层垫块，所用垫块的长度为梁宽，间距≤600㎜×600㎜，沿着梁的长度方向布置。

梁底保护层则采用25㎜钢筋作为保护层垫块。

钢筋垫铁应与梁主筋呈45度角斜向放置在梁底板与梁箍筋之间。

考虑到本工程框肢梁断面大、配筋多、钢筋骨架重量大，所以梁底模上的钢筋垫铁间距应不大于1000㎜，以确保梁的保护层厚度符合规范要求。

一、工程概况1. 工程名称：_______2. 工程地点：_______3. 施工单位：_______4. 设计单位：_______5. 监理单位：_______二、交底目的为确保钢结构转换层施工安全，预防安全事故发生，提高施工质量，特进行本次安全技术交底。

三、施工人员要求1. 施工人员必须经过专业培训，持证上岗。

2. 严格遵守操作规程，不得违章作业。

3. 施工过程中应加强安全意识，发现安全隐患及时上报。

四、安全技术措施1. 施工准备（1）施工前，对施工现场进行全面检查，确保施工环境安全。

（2）施工人员必须佩戴好个人防护用品，如安全帽、安全带、防滑鞋等。

（3）现场施工机械、设备应定期检查，确保其完好。

2. 施工过程（1）钢结构转换层施工前，应先进行测量放样，确保位置准确。

（2）施工过程中，应严格按照设计图纸进行施工，确保结构安全。

（3）高空作业时，必须系好安全带，使用安全绳，防止坠落。

（4）焊接作业时，应采取防火、防毒、防辐射措施，确保施工人员安全。

（5）吊装作业时，必须由专职信号工指挥，确保吊装安全。

3. 施工结束（1）施工结束后，应对施工现场进行全面清理，确保无安全隐患。

（2）对施工过程中发现的问题进行整改，确保工程质量。

五、安全注意事项1. 严禁酒后作业、违章作业。

2. 高空作业时，必须系好安全带，使用安全绳。

3. 焊接作业时，应采取防火、防毒、防辐射措施。

4. 吊装作业时，必须由专职信号工指挥。

5. 临时用电线路架空敷设，并做好绝缘措施，严防触电事故。

6. 施工现场禁止吸烟、追逐打闹。

六、应急措施1. 发生安全事故时，立即停止施工，组织人员进行救援。

2. 向相关部门报告事故情况，积极配合调查处理。

3. 对事故原因进行分析，制定整改措施，防止类似事故再次发生。

七、交底人及验收人1. 交底人：_______2. 验收人：_______八、交底时间_______年_______月_______日九、备注1. 本安全技术交底内容仅供参考，具体施工过程中应根据实际情况进行调整。
