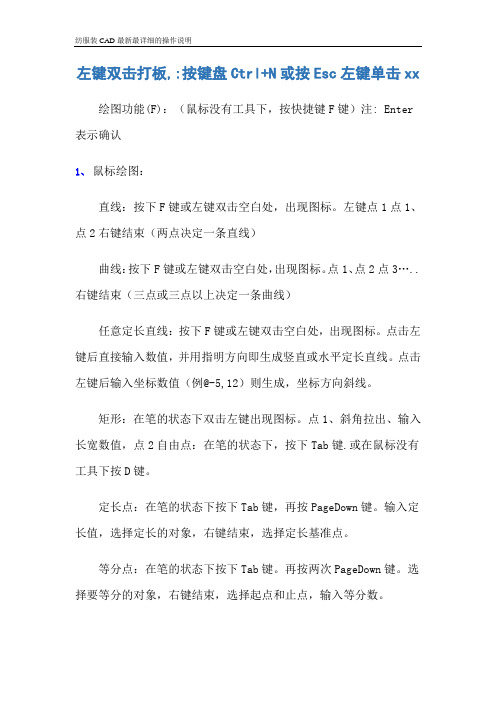

左键双击打板,:按键盘Ctrl+N或按Esc左键单击xx 绘图功能(F)：（鼠标没有工具下，按快捷键F键）注: Enter 表示确认1、鼠标绘图：直线：按下F键或左键双击空白处，出现图标。
左键点1点1、点2右键结束（两点决定一条直线）曲线：按下F键或左键双击空白处，出现图标。
点1、点2点3…..右键结束（三点或三点以上决定一条曲线）任意定长直线：按下F键或左键双击空白处，出现图标。
点击左键后直接输入数值，并用指明方向即生成竖直或水平定长直线。
点击左键后输入坐标数值（例@-5,12）则生成，坐标方向斜线。
矩形：在笔的状态下双击左键出现图标。
点1、斜角拉出、输入长宽数值，点2自由点：在笔的状态下，按下Tab键.或在鼠标没有工具下按D键。
定长点：在笔的状态下按下Tab键，再按PageDown键。
输入定长值，选择定长的对象，右键结束，选择定长基准点。
等分点：在笔的状态下按下Tab键。
再按两次PageDown键。
选择要等分的对象，右键结束，选择起点和止点，输入等分数。
圆形：在鼠标没有工具下，按下C键出现图标，。
点左键选择圆心、输入半径数据，按Enter键确认。
圆弧：按下C键，再按PageDown键，输入数据确认。
垂线：框选线条，在线上点击右键，点左键拉出垂直线。
角度线：在垂线功能状态下Tab键，输入角度和xx。
平行线：框选线条，在线上点左键拉出平行线。
相似线：框选线条，右键确认，左键指定对应相似的两点。
角平分线：框选两条角边线左键点击角端点，xx平分线。
加圆角：框选两条角边线左键点击角端点，拉圆角。
2、省裥褶、模版：挖省：框选省打开线，左键点击省中心线，输入省宽数值。
掰省：框选省打开线，左键点击省中心线，点击任意点，选择参与旋转点线，右键确认，输入省宽数值。
褶：在鼠标没有工具下，按下P键。
选择样片，选择褶中心线，输入褶量确认。
裥：在鼠标没有工具下，按下J键。
选择褶，输入裥长数值确认。
省转分割线：框选省，左键选择分割线，出现图标，再选择相关分割线，右键确认。

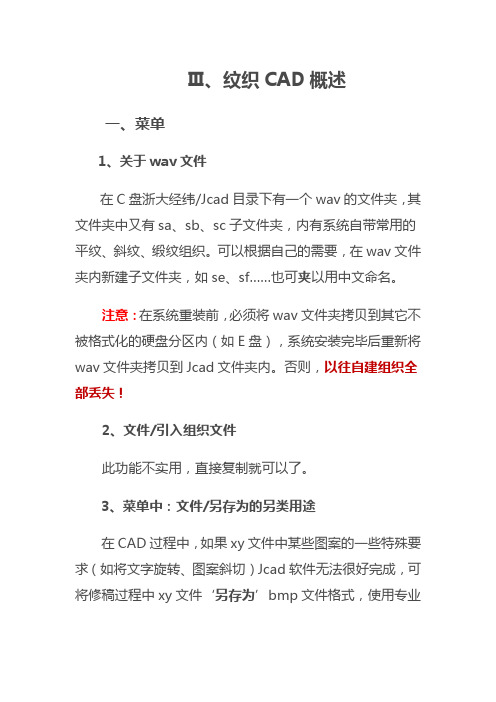

Ⅲ、纹织CAD概述一、菜单1、关于wav文件在C盘浙大经纬/Jcad目录下有一个wav的文件夹，其文件夹中又有sa、sb、sc子文件夹，内有系统自带常用的平纹、斜纹、缎纹组织。
可以根据自己的需要，在wav文件夹内新建子文件夹，如se、sf……也可夹以用中文命名。
注意：在系统重装前，必须将wav文件夹拷贝到其它不被格式化的硬盘分区内（如E盘），系统安装完毕后重新将wav文件夹拷贝到Jcad文件夹内。
否则，以往自建组织全部丢失！2、文件/引入组织文件此功能不实用，直接复制就可以了。
3、菜单中：文件/另存为的另类用途在CAD过程中，如果xy文件中某些图案的一些特殊要求（如将文字旋转、图案斜切）Jcad软件无法很好完成，可将修稿过程中xy文件‘另存为’bmp文件格式，使用专业图片处理软件修改，然后在使用‘引入图像文件’功能重新引入。
当然，还需要重新选色、分色。
4、菜单中：编辑/编辑部分图像如果图像很大，可取出图像一部分进行编辑，然后保存，重新打开图像即可。
实例见下图A、准备对图案中央部分进行编辑图42B、打开编辑/编辑部分图像，用鼠标选择出拟编辑部分，按要求进行编辑。
图43C、然后保存、重新打开图像即可。
图44D、局部图像也可另存为，做为它用。
5、图像/图像叠加可将当前图像上叠加另外一图像。
叠加图像起始位置在（0，0）坐标处开始，叠加前可使用& 将拟叠加图像调整到最佳位置；如某些颜色不希望叠加时被覆可事先将该颜色保护，图45为有保护色实例。
也可bmp格式下用其它图片软件合成后引入，也同样有事半功倍之效果。
图456、图像/小样参数设置（功能同）图46小样参数设置注意事项如图2小样参数设置是根据织物的经纬密、一个花回的宽、高及龙头装造的具体情况确定：━小样参数在修稿前必须先设置完毕，如果修稿完毕再大幅度修改参数，甚至会前功尽弃！━经线数必须同时满足：装造实用针的整倍数；基础地组织经纱根数的整倍数，否则在花回接头处将有疵点。
当前,快速时尚是今后纺织品服装行业的新的商业模式。
设计创新已经成为产品立足市场之本,在图案设计领域,传统的来样加工的生产方式已越来越不能适应市场的发展。
快速设计独具特色的创新花样图案,已成为面料开发人员与设计师们的重要课题,这也对织物CAD系统也提出了更高的创新设计要求。
中国论文网创新设计技术主要包括产品创新设计、降低成本设计、快速设计、仿真与虚拟设计、智能设计、广义优化设计等设计技术。
快速反应的面料设计系统包括图案创新设计、织物性能设计、纱线及织物外观模拟、应用效果展示等等。
1计算机辅助的产品创新设计纺织品计算机辅助设计(Computer Aided Design,CAD),是利用计算机强大的计算功能和高效率的图形、图像处理能力进行纺织品设计和数码打样的理论和技术,主要体现在织物CAD 设计系统的应用。
织物CAD系统能够用计算机屏幕替代传统意匠纸进行组织和上机图的设计,使得组织的设计和变换修改变得非常便捷;系统能够按照给定的组织和纱线排列以及纱线种类自动生成织物模拟图像,输出在视觉上完全符合实际要求的织物模拟图像,并可将面料在计算机中应用到实物上进行展示。
产品创新设计是经济和技术发展的必然规律,要想增强产品竞争力,需要具备一定的产品创新设计支撑环境,其中信息技术尤其是CAD技术和系统的应用是这个支撑环境的关键部分。
目前,CAD系统已得到广泛应用。
在产品设计领域,以CAD概念为核心,已经发展出计算机辅助工业设计(CAID)、计算机辅助概念设计(CACD)、计算机辅助工艺设计(CAPP)等一系列相关的CAD技术和系统。
但如何使传统意义上的CAD系统支持产品的创新设计是企业界关心的焦点,也是学术界研究的热点问题。
2国内外CAD技术研究现状目前,国内外的纺织CAD系统种类多,发展快,普及率高。
国内已开发成熟、投入商品化的主要有浙大经纬公司开发的纹织CAD系统系列、浙大光学仪器厂开发的TOP纹织CAD系统、上海佰锐数码科技有限公司与上海纺织研究所合作开发的AU系列CAD系统、中国纺织科学研究院开发的织物CAD设计系统、上海视博与东华大学及绍兴轻纺科技中心联合开发的FCAD2000纺织面料计算机辅助设计系统、浙江理工大学开发的ZIS素织物设计系统和Zcad 面向多重多层织物小提花织物设计系统、武汉科技学院开发的纺织产品计算机辅助设计系统(简称WFCAD)和天津工业大学开发的机织物CAD系统等。

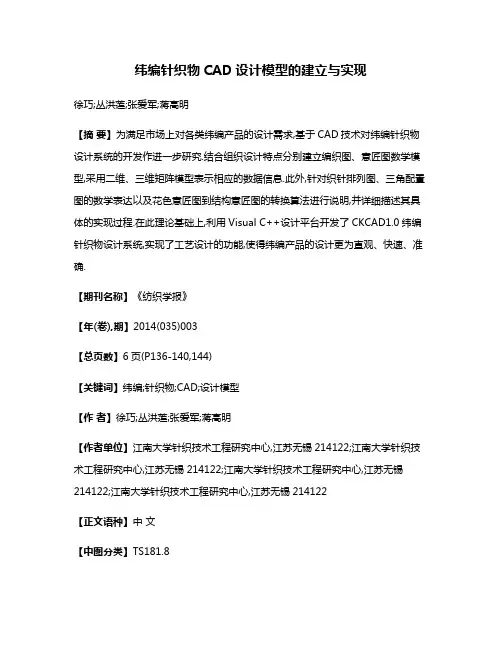

纬编针织物CAD设计模型的建立与实现徐巧;丛洪莲;张爱军;蒋高明【摘要】为满足市场上对各类纬编产品的设计需求,基于CAD技术对纬编针织物设计系统的开发作进一步研究.结合组织设计特点分别建立编织图、意匠图数学模型,采用二维、三维矩阵模型表示相应的数据信息.此外,针对织针排列图、三角配置图的数学表达以及花色意匠图到结构意匠图的转换算法进行说明,并详细描述其具体的实现过程.在此理论基础上,利用Visual C++设计平台开发了CKCAD1.0纬编针织物设计系统,实现了工艺设计的功能,使得纬编产品的设计更为直观、快速、准确.【期刊名称】《纺织学报》【年(卷),期】2014(035)003【总页数】6页(P136-140,144)【关键词】纬编;针织物;CAD;设计模型【作者】徐巧;丛洪莲;张爱军;蒋高明【作者单位】江南大学针织技术工程研究中心,江苏无锡214122;江南大学针织技术工程研究中心,江苏无锡214122;江南大学针织技术工程研究中心,江苏无锡214122;江南大学针织技术工程研究中心,江苏无锡214122【正文语种】中文【中图分类】TS181.8CAD技术在纬编产品的设计、生产中的作用日益加深，对纬编行业的发展带来巨大影响。
国外纬编针织物CAD系统稳定、功能完善，但通用性不强。
例如德国Mayer＆Cie 开发的花型系统 MDS1［1］，只与特定机型配套使用。
国内对CAD 系统的研究起步晚、进度慢，文献［2］设计开发的系统虽操作界面相对友好，但是缺少对电子提花产品的设计，无法广泛应用于实际生产。
因此，为满足市场上对各类纬编产品的设计需求，同时能更清楚、全面地表示不同纬编织物的结构与工艺，必须进一步丰富设计形式。
本文借鉴传统设计方法，分别对编织图、意匠图建立数学模型，并开发出相关的纬编针织物CAD系统。
1 编织图设计模型的建立编织图是能够直观显示编织顺序、织针排列［3］等情况的一种设计方式，特别适于设计普通单、双面机上生产的以结构变化为主的纬编组织。

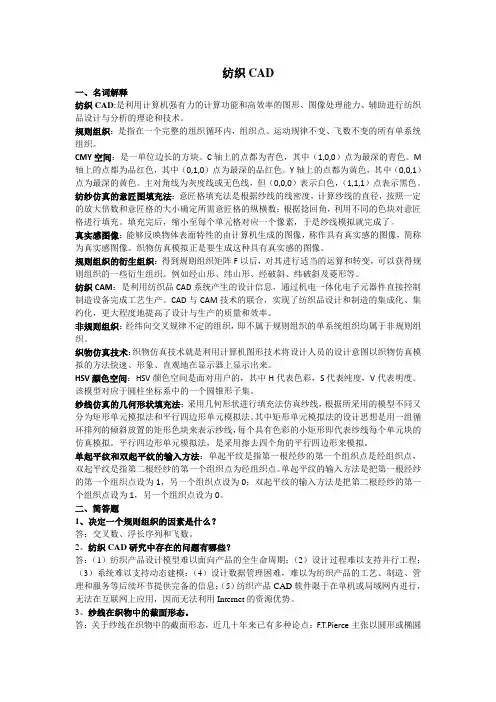

纺织CAD一、名词解释纺织CAD:是利用计算机强有力的计算功能和高效率的图形、图像处理能力、辅助进行纺织品设计与分析的理论和技术。
规则组织：是指在一个完整的组织循环内，组织点、运动规律不变、飞数不变的所有单系统组织。
CMY空间：是一单位边长的方块。
C轴上的点都为青色，其中（1,0,0）点为最深的青色。
M 轴上的点都为品红色，其中（0,1,0）点为最深的品红色。
Y轴上的点都为黄色，其中（0,0,1）点为最深的黄色。
主对角线为灰度线或无色线，但（0,0,0）表示白色，（1,1,1）点表示黑色。
纺纱仿真的意匠图填充法：意匠格填充法是根据纱线的线密度，计算纱线的直径，按照一定的放大倍数和意匠格的大小确定所需意匠格的纵横数；根据捻回角，利用不同的色块对意匠格进行填充。
填充完后，缩小至每个单元格对应一个像素，于是纱线模拟就完成了。
真实感图像：能够反映物体表面特性的由计算机生成的图像，称作具有真实感的图像，简称为真实感图像。
织物仿真模拟正是要生成这种具有真实感的图像。
规则组织的衍生组织：得到规则组织矩阵F以后，对其进行适当的运算和转变，可以获得规则组织的一些衍生组织。
例如经山形、纬山形、经破斜、纬破斜及菱形等。
纺织CAM：是利用纺织品CAD系统产生的设计信息，通过机电一体化电子元器件直接控制制造设备完成工艺生产。
CAD与CAM技术的联合，实现了纺织品设计和制造的集成化、集约化，更大程度地提高了设计与生产的质量和效率。
非规则组织：经纬向交叉规律不定的组织，即不属于规则组织的单系统组织均属于非规则组织。
织物仿真技术：织物仿真技术就是利用计算机图形技术将设计人员的设计意图以织物仿真模拟的方法快速、形象、直观地在显示器上显示出来。
HSV颜色空间：HSV颜色空间是面对用户的，其中H代表色彩，S代表纯度，V代表明度。
该模型对应于圆柱坐标系中的一个圆锥形子集。
纱线仿真的几何形状填充法：采用几何形状进行填充法仿真纱线，根据所采用的模型不同又分为矩形单元模拟法和平行四边形单元模拟法。
一、名词解释1、CAD:计算机辅助设计就是利用计算机及其外部设备帮助设计者进行产品及工程设计。
2、CAM：计算机辅助制造，就是研究计算机及其外部设备辅助人们进行工程控制和产品开发的生产技术。
3、规则组织：指在一个完整的组织循环内，组织点运动规律不变、飞数不变的所有单系统组织。
包括平纹、简单斜纹、复合斜纹等。
4、复杂组织：指经向或纬向存在两组或两组以上系统纱线的组织，如经二重、纬二重、双层组织等。
5、非规则组织：凡是不属于规则组织的单系统组织均属于非规则组织。
包括变化平纹、锯齿斜纹、曲线斜纹以及芦席斜纹等。
二、问答题。
1．简述纺织CAD/CAM的系统构成。
纺织CAD/CAM系统构成包括计算机硬件系统和软件系统两个方面，硬件是支撑纺织CAD/CAM系统运行的计算机系统及其外部设备；软件系统主要是纺织CAD/CAM系统开发及运行过程中所需要的系统软件及相关的应用软件。
（1）硬件系统主要包括计算机、图形输入设备（键盘、鼠标、图形扫描仪、数字化坐标仪、数码相机和摄像机）、图形输出设备（显示器、打印机、静电绘图仪）、EPROM编辑器、各种专用自动化设备及它们与计算机之间的通信设备等。
（2）软件系统主要包括系统软件和应用软件两大类。
系统软件通常是指计算机的操作系统软件，主要用于连接用户与计算机，便于用户更加方便地使用计算机；应用软件是为了完成某一应用目的而开发的专用程序系统，主要包括程序设计语言及开发工具软件、数据库管理系统、工具软件。
2．印花CAD/CAM系统有哪些功能？（1）计算机辅助花型设计主要完成印花图案绘制或扫描输入、花样组合、回位循环、特殊图案设计等，其中三维模拟可根据不同面料模拟不同的场景，如床上用品、沙发、窗帘、地毯及人体模特等。
（2）计算机分色描稿计算机分色是印花CAD/CAM的核心部分。
它是在计算机中对花稿进行描绘、分色等一系列处理，产生单色稿文件，然后将单色稿文件以数字信号的形式传给激光照排机，发出单色稿胶片。
织物组织CAD2.1计算机辅助组织设计的原理2.1.1素织物基本知识一、上机图上机图包括组织图、穿综图、关系图和纹板图1、穿综图：横行：代表综框，次序：下→上纵行：代表组织图上相应的一根经线2、纹板图：放在组织图的右侧，在穿综图右侧放一关系图纵行：对应综框上的纹钉横行：对应纬线2.1.2电子多臂机的织造原理1、电子程控装置：正确发出提综信息2、电信号与机械能转换：电磁铁，提综信息-机械位移3、提综机构：凸轮转子和杠杆—综片上下2.1.3计算机组织设计原理1、织物上机图(图2-1)：A纹板图；B穿综图；C组织图；D关系图；E基本纹板图；F纹板关系图图2－1织物上机图2、组织数字化的数学基础（图2-2，图2-3）A：纹板阵（Rw，Z）B：穿综阵（Z，Rj）C：组织阵（Rj，Rw）图2-2 纹板阵、穿综阵、组织阵三者关系图A：10000000 B：0100110101000000 0001011100100000 1000111000010000 00101011 A×B = C00001000 1101010000000100 0111000100000010 1110100000000001 10110010A：纹板阵（Rw，Z）E：基本纹板图（J，Z）F: 纹板关系图（Rw，J）图2-3 纹板阵、基本纹板图、纹板关系图三者关系图F：10000000 E：0001000101000000 0010001100100000 0100011000010000 10001100 F×E = A00001000 0001100100000100 0011001000000010 0110010000000001 110010000000001000000100000010000001000000100000010000002.1.4素织物设计CAD的基本功能2.1.4.1特点1、设计组织的方便性，自动绘制上机图2、纱线线型、色彩的有效体现3、纱线外观、服用效果的预览4、工艺参数的输出，电子纹板2.1.4.2组织设计组织图设计可以通过设计纹板图和穿综图自动产生相应的组织图直接输入已经点好的组织图，系统自动将它分解出基本纹板，纹板排列图和穿综图，并能查看织物设计的整体效果以便修改。
如何用AI制作纺织品上的四方连续图案用AI制作纺织品上的四方连续图案用illustrator cs3制作纺织品上图形花纹的形成设备产生花纹的大小是有限制的,通常都是小于一匹布的整个幅宽,但是我们看到布面上连绵不断的花纹线条事实上是由一个小单元通过四方连续的原理循环而成,那么这个小单元如何制作的呢?怎么才能准确无误的用在纺织CAD上呢?下面我们来举个实例来说明这个问题.先看一下最终效果:以上效果是由下列单元在纺织CAD上满铺而成,准确地无缝拼接说明小单元做得正确:下面我们来制作这个小单元:1.打开illustrator cs3,新建画布,基于cmyk文档或者基于RGB文档都无所谓,大小A4等也无关紧要,新建后首先点编辑>首选项>单位与显示性能,把描边与填充全部设成“像素”.这点很重要,否则在干完后导出就会出现条宽有大小,与画布上显示的有点不一样,这是不同意的.2.点矩形工具,在画布上左键点住拉出一矩形,同时发现上面“操纵”面板出现“路径”操纵栏,在最后的W(宽度)H(高度)框内改填你想要的数值,务必是整数的,纺织品设计者还务必考虑以后铺在此色块上的组织循环数,如以后要铺五枚锻组织,那么这时要改填的数值最好是5的整数倍.3.在左边的工具栏下面左键单击填充选择你想要的颜色,再单击描边选择无.4.点“视图”> “智能参考线”这样就开启了智能参考线功能,这个功能很有用,它能使鼠标所经之处显示出原有图案的路径还是锚点等信息,对对齐很有好处.继续取矩形工具,鼠标掠过已经画的那个正方形的右上角,显示“锚点”时停住并左键点住拉出一个矩形,改其他填色,如图:同时上面操纵栏最后几个框显示你拉出的矩形的长,宽等信息:把它改成你想要的长宽,要注意的是数值仍然要整数,并符合纺织品设计的一些原则,填完后发现没对齐,可重新对齐,方法是鼠标点住新画矩形的左上锚点,拖向原正方形的右上,当显示“锚点”字样时放开左键.5再画一个矩形,如今这个矩形的宽与上一矩形同,高是两者之差,能够先拉一个矩形然后改填宽,高的数据,用上面方法用鼠标移过去对齐,也能够这样做:鼠标点住上面矩形的右下角锚点,向左拉出矩形,直到正方形右下角锚点显现后停止拉动放开左键,改填色即可.6全选,执行ctrl+G编组,再执行:对象>变换>移动,弹出对话框, “水平”处填的数据注意要编组后总宽度的约数,即能够被整除, “垂直”处填与正方形高度一样.点预览能够看到将要移到什么方向,如图:数据的改动很方便,应为我们同时能够看到原先编组的宽190px与高45px不可能忘了数据无法作计算.7.不要点确定,点复制,出现往上梯进的单元,继续ctrl+D重复操作,弄出6,7个差不多了.8,再做一个矩形,无填充,无描边,宽与高分别是小单元的宽度与5个小单元的高度,并按照老方法拖动对齐,如图:9.用直接选择工具全选,鼠标掠过去,在刚制的矩形右上角出现锚点字样时停住并左键点住,按alt 键往左移动复制,当矩形左上角的“锚点”字样出现时停住松开左键,这样定位复制完成.重新直接选择新复制出来的矩形(上图中的红色矩形),按delete删调(要按两次,原则是删完为止).10.把步骤8中做的矩形放到最底层,方法是打开层面板,找到矩形子层,点住直拖到底:这个层很好找,其他都是“编组”,只有这个是“路径”,这样就能够把它拖入色板面板使用了,或者者执行“编辑”> “定义图案…”弹出新建色板对话框确定即可,在色板中就能够找到他了.下面是在椭圆中的使用:在星形中的使用:11.在illustrator中到以上步骤就结束了,就能够使用了.而我们还要把其中的“四方连续图案”导出才能在其他软件中使用.那么如何导出呢?从步骤8到步骤10是完整“四方连续图案”的关键步骤,而实际填在椭圆,星形中的只是被框框住的部分的四方连续,框外部分软件自动排除了,这也是框务必填充描边全无与拉到最底层的原因.否则框外部分也会进来的.但是我们要导出的是框住部分.怎么做呢?那要请出“路径查找器”了.首先全选所有图案,点“窗口”> “路径查找器”,出现路径查找器面板,点下面一排第一个“分割”,发现与框相交的地方都自动生成了锚点,如下图:重新用直接选择工具选定框外部分,按几次delete键,把框外部分全部删完,每次选定要多按几次delete键,要删干净了.最后只剩下这个家伙,就是我们要的“四方连续图案”了,如图:12.导出开始,点“文件”> “导出”.取个文件名,在储存类型中选“BMP”格式,不要点“JPEG”等其他格式,确定后在接着弹出的“栅格化选项”中“颜色模型”中选“RGB”,在分辨率中选“屏幕72ppi”,在“消除锯齿”前面不要打钩.然后点确定,接着又弹出BMP选项, “文件格式”选windows,深度中选24位,不要选32位,有的纺织CAD软件不认的.确定.OK!说明一下,假如储存为JPEG格式会有很多杂色出现,即使在纺织CAD软件中去换色,也很烦恼,由于几种使用的颜色会互相“渗入”,就不能换出来了.而深度中选24位就能够了.。
针织花型与服装CAD实验指导书一．图形图像格式转换上机实践二．摆片式选针花型上机设计三．插片式选针花型上机设计四．滚筒式选针花型上机设计五．提花轮选针花型上机设计六．经编贾卡花型上机设计七．经编多梳花型上机设计武汉科技学院实验一图形图像格式转换上机实践一.实验目的及要求1．掌握图形图像基础知识。
2．学习使用图像图形应用软件。
3．了解图像与图形存储格式。
4．熟练掌握图形图像格式转换技巧。
5．上机实地操作图形图像格式转换，并存盘上传机房服务器。
二、基本知识(一)、图像与图形知识页面中的图，依结构特点可分为图像(Image)与图形(Graphics)。
图像又称为点阵图；图形又称为矢量图。
1．图像图像由一系列具有不同灰度(亮度)值的像素(点)所组成。
对于一幅灰度图像，每个像素通常用8位表示：而对于彩色图像(以RGB图像为例)，为了达到同样的灰度分级，需要用一定的位数表示一个像素，例如用24位表示一个像素(红、绿、蓝各用8位)时，总的色彩数可以达到224种。
图像的二维数字阵列中每个元素的值对应着某一灰度值或色彩种类。
图像的特点是体积大，所以执行某种运算所需的时间也较长。
图像是与设备有关的(Device Dependent)，在进行图像的输入、处理和输出时均要考虑到与设备分辨率的一致。
2．图形图形是由一组数学公式描述的，它们一般是由计算机绘图程序画(Draw)出来的，也可用高级语言的绘图语句画成，称为矢量图像。
矢量图像由点、直线、曲线等一系列的基本图形单元组成，在图形文件中规定了有关的数学公式和参数以及如何执行运算等。
由于以上特点，这种图像的各种运算操作就相对简单，执行速度也较快。
但在输出时还得将这种图像转换为点阵形式。
图形与设备无关(Device Independent)，其最终的分辨率由输出设备的分辨率确定，故图形通常被称为面向对象的(Obiect Oriented)。
就针织CAD应用领域而言，对于花色织物组织设计采用的是点阵图形式；对于羊毛衫等服装款式设计采用的是矢量图形式。
织物组织CAD2.1计算机辅助组织设计的原理2.1.1素织物基本知识一、上机图上机图包括组织图、穿综图、关系图和纹板图1、穿综图：横行：代表综框，次序：下→上纵行：代表组织图上相应的一根经线2、纹板图：放在组织图的右侧，在穿综图右侧放一关系图纵行：对应综框上的纹钉横行：对应纬线2.1.2电子多臂机的织造原理1、电子程控装置：正确发出提综信息2、电信号与机械能转换：电磁铁，提综信息-机械位移3、提综机构：凸轮转子和杠杆—综片上下2.1.3计算机组织设计原理1、织物上机图(图2-1)：A纹板图；B穿综图；C组织图；D关系图；E基本纹板图；F纹板关系图图2－1织物上机图2、组织数字化的数学基础（图2-2，图2-3）A：纹板阵（Rw，Z）B：穿综阵（Z，Rj）C：组织阵（Rj，Rw）图2-2 纹板阵、穿综阵、组织阵三者关系图A：10000000 B：0100110101000000 0001011100100000 1000111000010000 00101011 A×B = C00001000 1101010000000100 0111000100000010 1110100000000001 10110010A：纹板阵（Rw，Z）E：基本纹板图（J，Z）F: 纹板关系图（Rw，J）图2-3 纹板阵、基本纹板图、纹板关系图三者关系图F：10000000 E：0001000101000000 0010001100100000 0100011000010000 10001100 F×E = A00001000 0001100100000100 0011001000000010 0110010000000001 110010000000001000000100000010000001000000100000010000002.1.4素织物设计CAD的基本功能2.1.4.1特点1、设计组织的方便性，自动绘制上机图2、纱线线型、色彩的有效体现3、纱线外观、服用效果的预览4、工艺参数的输出，电子纹板2.1.4.2组织设计组织图设计可以通过设计纹板图和穿综图自动产生相应的组织图直接输入已经点好的组织图，系统自动将它分解出基本纹板，纹板排列图和穿综图，并能查看织物设计的整体效果以便修改。
