地质灾害图例(地灾区划)

读课本 p33页找出我国滑坡、泥石流灾害的成 因
1．我国滑坡、泥石流灾害的成因
山地面积广、山高谷深、地势陡峻、地 质构造复杂、上层岩层相对松软、受重 力和水力作用以及山地开发程度不断加 大等
2020/5/29
2．时间分布特点
泥石流：爆发是受连续降雨、暴雨， 尤其是特大暴雨的激发（原因），所以其 发生的时间规律与集中降水的时间规律一 致，具有明显的季节性规律。
滑坡：表现出常发性，一年四季都可能 发生，均以外界诱发因素为引发条件。一般 在雨季或春季冰雪融化时多发，尤其是大雨 、暴雨、久雨中更多。
2020/5/29
3．空间分布特点：主要发生在山区
从太行山到秦岭，经鄂西、四川 、云南到藏东一带滑坡发育密度极大 ；青藏高原以东的第二级阶梯，特别 是西南地区为我国泥石流、滑坡灾害 的重灾区。
2020/5/29
3.下列对该地区地质灾害多发原因的分析，不合
理的是
（ D）
A.位于板块交界处，地壳活跃
B.地形复杂，山体坡度大
C.干湿季分明，暴雨集中
D.气温较差大，岩石破碎
4.人类活动也可能诱发地质灾害，如破坏植被最
可能诱发（ B ） A.地震 B.泥石流
C.滑坡
D.塌方
2020/5/29
下图为中央气象台发布的某日我国地质灾害指数和 限电指数分布示意图，读图，回答7、8题。
2020/5/29
重叠区：黄土高原、四川盆地和 云贵高原
这里是我国平原向山地的过渡区， 斜坡较多，又是东南季风和西南季 风交互作用的地区，降水较多，还 是黄土、喀斯特等可蚀性物质集中 分布地区，同时人类活动广泛且程 度大，这些都为泥石流和滑坡提供 了有力的生成条件。
2020/5/29

选修5 自然灾害与防治
专题4 地质灾害
滑坡、泥石流
• 时间分布特点： 1.泥石流:一般爆发是受连续降雨、暴雨，尤其是特 大暴雨的激发，所以往往具有明显的季节性规律。
2.滑坡:表现出常发性，由于诱发因素很多，一年四 季都可能发生，均以外界诱发因素为引发条件。滑 坡一般在雨季或春季冰雪融化时多发，尤其是大雨、 暴雨、久雨中多发。
2005年9月3日晚19至23时泥石流冲毁民房132间，导致9人死亡。
选修5 自然灾害与防治
专题4 地质灾害
泥石流
成因：是由暴雨、冰雪融水等水源激发的、含 有大量泥沙石块的特殊洪流。 分布：全球除南极洲外，其余六大洲都有泥石 流发生。中国、日本、印度、哈萨克斯坦、俄 罗斯、意大利、法国、奥地利、瑞士、美国、 秘鲁、智利等国的泥石流活动较为频繁。 主要危害：阻塞河道，冲毁农田、房屋，更重 要的是对城镇、矿山、乡村的毁灭性冲淤。
我国滑坡、泥石流灾害的空间分布特点：我国山区，青藏高原以东的第二级阶梯，特别 是西南地区成为重灾区。地势陡峻，地质构造复杂，上层岩性相对松软，是这些地区多 发滑坡、泥石流灾害的直接原因。
选修5 自然灾害与防治
专题4 地质灾害
归纳我国滑坡、泥石流灾害的时空间分布特点。
自然原因引起的滑坡、泥石流灾害夏秋季 节多发，主要发生在我国山区（地域分布的广 泛性和相对集中性）。
专题4 地质灾害
地理 选修5
●
自然灾害与防治
专题4 地质灾害
选修5 自然灾害与防治
专题4 地质灾害
滑坡示意图
A：原土体 坡面 D：滑坡后 坡面 E：滑坡面
滑坡体
选修5 自然灾害与防治
专题4 地质灾害
滑坡
发生的条件： 陡峭的地形地势； 松散的地表物质； 植被破坏严重。 影响滑坡强度的因素： 高度与体积

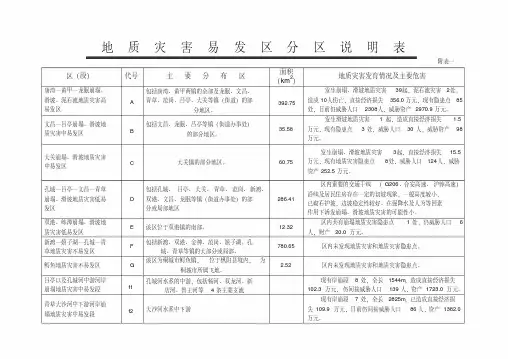

地质灾害易发区分区说明表附表一区（段）代号主要分布区面积（km2）地质灾害发育情况及主要危害唐湾—黄甲—龙眠崩塌、滑坡、泥石流地质灾害高易发区A包括唐湾、黄甲两镇的全部及龙眠、文昌、青草、范岗、吕亭、大关等镇（街道）的部分地区。

392.75发生崩塌、滑坡地质灾害39起，泥石流灾害2处，造成10人伤亡，直接经济损失356.0万元，现有隐患点85处，目前仍威胁人口2308人，威胁资产2970.9万元。

文昌—吕亭崩塌、滑坡地质灾害中易发区 B 包括文昌、龙眠、吕亭等镇（街道办事处）的部分地区。

35.58发生滑坡地质灾害1起，造成直接经济损失 1.5万元，现有隐患点3处，威胁人口30人，威胁资产98万元。

大关崩塌、滑坡地质灾害中易发区 C 大关镇的部分地区。

60.75发生崩塌、滑坡地质灾害3起，直接经济损失15.5万元，现有地质灾害隐患点8处，威胁人口124人，威胁资产252.5万元。

孔城—吕亭—文昌—青草崩塌、滑坡地质灾害低易发区D包括孔城、吕亭、大关、青草、范岗、新渡、双港、文昌、龙眠等镇（街道办事处）的部分或局部地区286.41区内重要的交通干线（ G206、合安高速、沪蓉高速）沿线及居民住房存在一定的切坡现象，一般高度较小，已砌石护坡，边坡稳定性较好。

在强降水及人为等因素作用下诱发崩塌、滑坡地质灾害的可能性小。

双港、练潭崩塌、滑坡地质灾害低易发区E 该区位于双港镇的南部。

12.32区内共有崩塌地质灾害隐患点1处，仍威胁人口6人，财产20.0万元。

新渡—嬉子湖—孔城—青草地质灾害不易发区F包括新渡、双港、金神、范岗、嬉子湖、孔城、青草等镇的大部分或局部。

780.65 区内未发现地质灾害和地质灾害隐患点。

鲟鱼地质灾害不易发区G 该区为桐城市鲟鱼镇，位于枞阳县境内，为桐城市所属飞地。

2.52 区内未发现地质灾害和地质灾害隐患点。

吕亭以及孔城河中游河岸崩塌地质灾害中易发段f1 孔城河水系的中游，包括杨河、双龙河、新店河、鲁王河等4条主要支流现有岸崩段8处，全长1544m，造成直接经济损失102.3万元，仍间接威胁人口139人，资产1723.0万元。

成因
分布（时间、空间、地域）
自然灾害分类及孕灾圈层：
一、热带气旋、干旱、寒潮等气象灾害
1、热带气旋 （1）概念
是发生在热带或副热带的深厚的低气压涡旋。
从气流来看，北半球逆时针，南半球顺时针。 2、分类：（国际标准） 分类 中心附近最大风力
台风（或飓风） 强热带风暴 热带风暴 热带低压
>12级（>32.6米/秒） 10—11级（24.5—32.6米/秒） 8—9级（17.2—24.4米/秒） 7级（<17.1米/秒）
台风、飓风与龙卷风的区别？
飓风和台风其实是一回事，都是指风 速达到33米/秒以上的热带气旋，只是因为发生 的地域不同，才有了不同的名称。出 现在西北太平洋和我国南海的强烈热带气 旋被称为“台风”；发生在大西洋、加勒比 海和北太平洋东部的则称为“飓风”。印度洋上 则称为“旋风”。统称“热带强烈风暴” 飓风与龙卷风不能混淆。后者的时间 很短暂，属于瞬间爆发，最长也不超过数 小时。此外，龙卷风一般是伴随着飓风而 产生。龙卷风最大的特征还在于它的形状。
[学习方法]判断旱灾的标准： 致灾因子——干旱； 受灾体——人、畜、农作物。 干旱与旱灾的区别？——在气候湿润、经济、人 口密度大的地区，干旱更容易酿成旱灾。
（3）形成条件 ①有广阔的暖洋面，海水通过蒸发，能向 大气提供充足的水汽； ②有下热上冷的不稳定大气层结，促使空 气上升及水汽凝结致雨。
大气层结是大气层在垂直方向上结构 的简称。
4、结构及其天气（P7图1.9和图1.10）
台风眼：无风、少云和干暖； 旋涡风雨区：最强烈的降水，并伴随大风 ； 外围大风区：风速从外向内增加、无降水 5、发生季节：全年，以7—11月最为频繁 6、源地：太平洋、大西洋和印度洋的热带 和副热带海域，以西北太平洋最多。 7、影响地区：集中在孟加拉湾北部及沿海 地区，中国东南沿海、日本和东南亚国家， 加勒比海和美国东部海岸。

风暴潮
谢谢观看！

教室内：迅速钻入课桌椅下；或用书包护住头部，迅速逃 往墙角或靠近承重墙，避开吊灯及风扇； 建筑物附近：护住头部，逃往较开阔地带，然后蹲下或趴 倒；避开高大建筑，特别是有广告牌、玻璃幕墙的建筑； 山坡地带：避开山脚、陡峭的山坡；寻找并躲避在结实的 障碍物下；如遇到崩塌或滑坡等情况，要向垂直于滚石的 方向跑，切不可顺着滚石方往山下跑地。震灾害死亡人口
造成人员伤亡。
看滑坡示意图，分析滑坡可以分为几个组成部分？
滑坡体向下滑动时在斜坡顶 部形成的陡壁称为滑坡壁
滑坡体向下滑后在斜坡上形 成的阶梯状地形称滑坡阶梯 岩体、土体下滑的底面为滑动面 滑动的岩块、土体称为滑坡体
2、泥石流
（1）概念：是由暴雨或冰雪融水等激发的、含有大量 泥沙石块的特殊洪流。
（2）特征：突然爆发的流体沿着陡峻的山沟前推后用、 奔腾而下；在很短的时间内将大量泥沙石 块冲出沟外，漫流堆积。（具有明显的突 发性特征）
（3）发生的条件 一是地形陡峻；二是有丰富的松散物质；三是短时间内 大量水流。 （4）危害
在很短的时间内，流出数十万乃至数百万立方米的物质， 堵塞江河，摧毁城镇和村庄，破坏森林、农田、道路， 对人民的生命财产、生产活动以及环境造成很大的危害。
当地震发生时，人们首先感到地面上下跳动还是左右或前后 晃动？为什么？ 地震发生后产生地震波，而地震波分，纵波速度比横波 速度快大约1.7倍。 所以，人们先感到到纵波，再感到横波。
3、震级与烈度
（1）震级：表示地震的大小（里氏震级30倍/级） 注意： ①它与地震释放的能量多少有关； ②一次地震只有一个震级（因为一次地震释放多少能量是 一定的）。 ③一般而言，5级以上的地震会造成破坏，7级以上的地震 会造成重大损害。

4．此次地震
()
①发生在太平洋板块上 ②发生在亚欧板块 ③是地壳张裂
造成的 ④是地壳挤压造成的
A．②④ C．①④
B．③④ D．②③
5．在同一次地震中，台湾岛的西部往往比东部灾情严重，造成
这一现象的原因不包括
()
A．西部地形以平原为主，经济活动频繁
B．西部人口稠密、聚落众多
C．西部人们的抗震避险意识较差
第二节 地质灾害
知识梳理
一、地震 1．概念：地壳中的地应力超过岩层所能承受的限度时，岩 层便会突然发生 断裂 或错位，使长期积聚的 能量 急剧释放，并 以 地震波 的形式向四周传播，使地面发生震动，称为地震。 2．地震构造
(1)图中 C 为 震源 、B 为震中、BC 为 震源深度、AB 为震
中距。
滑坡
泥石流
山体斜坡上的岩体或土体， 山区沟谷中由暴雨或冰雪消 概念 在_重__力__作用下沿一定滑动 融等激发的，含有大量泥沙、
面整体下滑的现象
石块的特殊洪流
发生 岩体破碎、_地__势__起__伏__大__、 地形陡峻、丰富的_松__散__物
条件 植被覆盖度差
质、短时间内大量水流
发生 山地丘陵区和工程建设频繁 区域 的地区
1．有关滑坡和泥石流的说法，正确的是
()
A．滑坡就是冰川在重力和压力作用下向下滑动的现象
B．泥石流就是特大洪水暴发
C．滑坡和泥石流都会破坏农田、村舍、道路等，危及人类
生命和财产的安全
D．滑坡和泥石流的形成机制完全相同
解析：滑坡是斜坡上的岩体或土体在重力作用下，沿一定 的滑动面整体下滑的现象，滑坡不是冰川运动。泥石流是 山区暴发的特殊洪流，它包含泥沙、石块以及巨大的砾石， 不能将泥石流说成是洪水暴发。滑坡和泥石流的发生受不 同方面因素控制。

说明本次地震后图示区域次生地 质灾害严重的原因。
图示区域(地处断裂带)岩石破碎，山 高、坡陡、谷深，强烈地震造成震 区岩石松动、破裂，形成崩塌、滑 坡等次生地质灾害；降雨导致滑坡、 崩塌加剧，引发泥石流。
地面塌陷：天然洞穴或人 工洞室、巷道上覆岩土体 失稳突然陷落，导致地面 快速下沉、开裂的现象和 过程。
地面沉降：发生在较大面 积的地表高程降低、地面 舒缓变性的现象和持续过 程。
我国西南地区地质灾害频发，原因是什么？
地处一、二阶梯分界线附近，地形复杂、坡度大；岩体破碎； 地处印度洋板块和亚欧板块碰撞边界附近，地壳活动活跃；该 地区降水多，且夏季多暴雨；人类活动对该地区植被、地形破 坏较大。
据材料分析此次地震导致重大人员伤亡的主要原因。
地震震级高,烈度大;地震发生在午夜,人员来 不及反应;地震波及范围广、人口多、房屋倒 塌严重;次生灾害(水灾)严重。
4.如图所示区域地处青藏高原东部边缘的断裂带，2013年4月20 日，这里发生了7.0级强烈地震，2013年4月21日夜至24日，震 区出现多次降雨，本次地震后，图示区域发生了严重的次生地质 灾害。
我国地震预警机制
(2015海南·25)1.（10分）自然灾害与防治 阿卜巴利克是阿富汗东北部山区的一个贫穷村落，居民大多住在 土坯房中，2014年5月2日的一场暴雨触发了地质灾害，摧毁了山 下的村庄。1小时后该灾害再次发生，掩埋了自发前来救援的村民 。此次灾害共造成2700多人死亡。图 为灾害发生后的实景照片。
2003年9月26日凌晨3点50分，日本北海道 发生里氏8级强烈地震，5时7分又发生7.1级余 震，但仅造成1人死亡400多人受伤的微乎其微 的损失。
试推测唐山地震灾情严重的自然原因和人为原因？
试推测唐山地震灾情严重的自然原因和人为原因？

地质灾害概述（一）
滑坡、崩塌、泥石流
主讲人：赵其华
成都理工大学研究生院
我国是地质灾害种类繁多、灾情严重、分布面积广 的国家。随着经济的发展，灾害的频度和规模有逐年增 加的趋势，所谓地质灾害，是指由于自然产生或人为诱 发的对人民生命和财产安全造成危害的地质现象。如崩 塌，滑坡，泥石流，地裂缝，地面沉降、地面塌陷，岩 爆，坑道突水、灾泥、突瓦斯，煤层自燃，黄土湿陷， 岩土膨胀，砂图液化，土地冻融，水土流失，土地沙漠 化及沼泽化， 土壤盐碱化，海岸带变迁以及地震，火山、 地热等。
100
流
四川省
2007.5.24
甘孜州九龙县乌拉溪乡 河坝村庙子沟
泥石 流
12
5
1267.75
降雨引发泥石 流
雅安市石棉县丰乐乡国
四川省 2007.5.25 道108线2545Km+700m 崩塌 10
16
处
自然因素
云南省
2007.7.19
腾冲县猴桥镇苏家河口 电站施工工地
滑坡 29
5
工程施工
四川省
据不完全统计（至2003年），我国仅滑坡、崩塌等 崩滑地质灾害所造成的直接经济损失每年就在50亿元人 民币左右，并且，随着近年来人类工程活动的深度和广 度的不断增加，上述统计数字还在呈加速增长的趋势。
2004年，全国共发生中等规模以上地质灾害875起，其中滑 坡572起，崩塌181起，泥石流77起，地面塌陷25起，地裂缝13 起，造成688人死亡，172人失踪，426人受伤，直接经济损失 20.5亿元。今年因地质灾害死亡的人数略低于往年。2003年因 地质灾害造成死亡的就有743人，125人失踪，直接经济损失 48.7亿元。
中国东部丘陵，平 原地面变形为主

质以及短时间内有大量水流是
2014年5月2日，阿富汗东北部山区发生山体滑坡，掩埋了山下 村庄约300户人家，造成2000多人死亡或失踪。
发生泥石流的主要条件。
滑坡的危害主要表现为破坏或掩埋农田、道路和建筑物，堵塞河道。 泥石流多与山洪相伴，来势凶猛，破坏力大，能够摧毁聚落，破坏森林、农田、
道路，淤塞江河等。滑坡和泥石流都可能造成重大的人员伤亡。
摧毁聚落
沙尘暴掩埋道路
阻塞河道
【问题】 在我国，滑坡、泥石 流主要发生的哪些地 区？
我国山 区 面积广大，
滑坡和泥石流分布广
泛，发生频繁，尤 以 西 南 地 区 最为多发。
活动
认识自然灾害的关联性
一种自然灾害可能直接引发多种灾害。参考旱灾直接引发的灾害示意，列出地震 直接引发的多种灾害。
地震
我国地震灾害发生频 繁的地区有台 湾 、 西 藏、新疆、青海、 云 南 、 四 川 等。
02 滑坡和泥石流
【问题】 什么是滑坡？哪些区域易发滑坡？
滑 坡 是山地斜坡上的岩体或土体，
因河流冲刷、地下水活动、地震及人 类活动等原因，在重力作用下，沿一 定的滑动面整体下滑的现象。
岩体比较破碎、地势起伏较大、植被
A．年降水量少 B．夏季降水多 C．冬季降水少 D．降水季节分配均匀
4．三峡水库蓄水后库岸滑坡概率增大，主要是因为水库水体的( )
A．流速减小
B．流速加大
C．水位涨落
D．水位稳定
练习
解析：
第3题，年降水量少，不利于滑坡的发生，由图可知，该地年降水量较多，A项错误；图中显示该地 5～9月降水多，即夏季降水多，而12月至次年2月降水较少，即冬季降水少，降水季节分配不均，D 项错误；7月降水最多时滑坡频率最高，因此诱发滑坡的主要因素是夏季降水多，B项正确；题干问 的是滑坡多发的诱因，而冬季降水较少，滑坡频率较小，C项错误。 第4题，一般情况下，水库蓄水后，随着水库水位的上升或下降，坡面易松动，导致滑坡发生概率增 加，C项正确；水库蓄水后，导致水体流速减小，B项错误；水体流速减小会使滑坡概率减小，A项错 误；水位稳定，不易诱发滑坡，D项错误。

白浪村山洪地质灾害避灾示意图危险区即发生山洪地质灾害时受影响区域，包括发生山洪、泥石流、滑坡、水淹直接造成区内人员伤亡及房屋设施的破坏。

安全区即发生山洪地质灾害时人员转移安置区域，是指不受山洪、泥石流、滑坡威胁，地质结构比较稳定，不可能被水淹，可安全居住可从事生产活动的区域。

二、转移路线从危险区到安全区的转移方向、路线。

三、紧急转移预案的启动要求1、接到上级有关部门预报灾害性气象信息后，村、组迅速通过广播、电话、短信、口头传达等方式提醒村民群众做好防范和转移准备工作，并安排人员做好值班、值守、巡查、监测工作。

2、当发生强降雨或其他原因可能导致发生山洪地质灾害时，村、组迅速实施紧急转移工作，广播员、铜锣员、口哨员进入态，村干部按照各息分工和包组包户情况，组织村民从危险区迅速工作状撤离到安全区，在未解除危险前，村民不得自行返回危险区内。

禾上圭山洪地质灾害避灾示意图一、危险区和安全区危险区即发生山洪地质灾害时受影响区域，包括发生山洪、泥石流、滑坡、水淹直接造成区内人员伤亡及房屋设施的破坏。

安全区即发生山洪地质灾害时人员转移安置区域，是指不受山洪、泥石流、滑坡威胁，地质结构比较稳定，不可能被水淹，可安全居住可从事生产活动的区域。

二、转移路线从危险区到安全区的转移方向、路线。

三、紧急转移预案的启动要求1、接到上级有关部门预报灾害性气象信息后，村、组迅速通过广播、电话、短信、口头传达等方式提醒村民群众做好防范和转移准备工作，并安排人员做好值班、值守、巡查、监测工作。

2、当发生强降雨或其他原因可能导致发生山洪地质灾害时，村、组迅速实施紧急转移工作，广播员、铜锣员、口哨员进入态，村干部按照各息分工和包组包户情况，组织村民从危险区迅速工作状撤离到安全区，在未解除危险前，村民不得自行返回危险区内。

茶冲村山洪地质灾害避灾示意图一、危险区和安全区 危险区即发生山洪地质灾害时受影响区域，包括发生山洪、泥石流、滑坡、水淹直接造成区内人员伤亡及房屋设施的破坏。

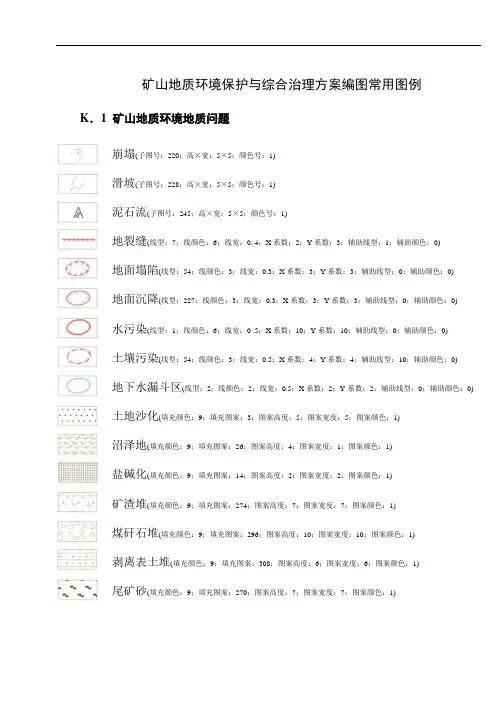

矿山地质环境保护与综合治理方案编图常用图例K．1 矿山地质环境地质问题崩塌(子图号：220；高×宽：5×5；颜色号：1)滑坡(子图号：228；高×宽：5×5；颜色号：1)泥石流(子图号：245；高×宽：5×5；颜色号：1)地裂缝(线型：7；线颜色：6；线宽：0. 4；X系数：2；Y系数：3；辅助线型：1；辅助颜色：0)地面塌陷(线型：54；线颜色：3；线宽：0.3；X系数：3；Y系数：3；辅助线型：0；辅助颜色：0)地面沉降(线型：227；线颜色：3：线宽：0.3；X系数：3；Y系数：3；辅助线型：0；辅助颜色：0)水污染(线型：1；线颜色；6；线宽：0 .5；X系数：10；Y系数：10；辅助线型：0；辅助颜色：0)土壤污染(线型：54；线颜色：3；线宽：0.5；X系数：4；Y系数：4；辅助线型：10；辅助颜色：0)地下水漏斗区(线型：2；线颜色：2；线宽：0.5；X系数：2；Y系数：2；辅助线型：0；辅助颜色：0) 土地沙化(填充颜色：9；填充图案：3；图案高度：5；图案宽度：5；图案颜色：1)沼泽地(填充颜色：9；填充图案：26；图案高度：4；图案宽度：1；图案颜色：1)盐碱化(填充颜色：9；填充图案：14；图案高度：2；图案宽度：2；图案颜色：1)矿渣堆(填充颜色：9；填充图案：274；图案高度：7；图案宽度：7；图案颜色：1)煤矸石堆(填充颜色：9；填充图案：296；图案高度：10；图案宽度：10；图案颜色：1)剥离表土堆(填充颜色：9；填充图案：308；图案高度：6；图案宽度：6；图案颜色：1)尾矿砂(填充颜色：9；填充图案：270；图案高度：7；图案宽度：7；图案颜色：1)尾矿泥(填充颜色：9；填充图案：132；图案高度：6；图案宽度：6；图案颜色：1)采砂采土坑(填充颜色：9；填充图案：155；图案高度：1 0；图案宽度：l0；图案颜色：1)露采掌子面(线型：53；线颜色：6；线宽：0.3；X系数：4；Y系数：5；辅助线型：3；辅助颜色：0)采坑边缘(线型：53；线颜色：1；线宽：0.3；X系数：4；Y系数：4；辅助线型：3；辅助颜色：0) K．2 矿山地质环境保护与综合治理工程护坡(填充颜色：95；填充图案：1；图案高度：7；图案宽度：7；图案颜色：1)挡土墙(线型：18；线颜色：1；线宽：0.1；X系数：3；Y系数：4；辅助线型：l；辅助颜色：0)拦水坝(线型：18；线颜色：1；线宽：0.l；X系数：3；Y系数：8；辅助线型：5；辅助颜色：0)拦砂坝(线型：18；线颜色：941；线宽：0.1；X系数：3；Y系数：4；辅助线型：1；辅助颜色：0)排水渠(线型：18；线颜色：1；线宽0. l；X系数：3；Y系数：4；辅助线型：5；辅助颜色：0)蓄水池(填充颜色：2；填充图案：0；图案高度：0；图案宽度：0；图案颜包：0)防洪堤(线型：18；线颜色：l；线宽：0.3；X系数：2；Y系数：5；辅助线型：5；辅助颜色：0)设计道路(线型：51；线颜色：l；线宽：0.1；X系数：l；Y系数：5；辅助线型：0；辅助颜色：0)建筑用地(填充颜色：9；填充图案：8；图案高度：5；图案宽度：5；图案颜色：1)草地(填充颜色：9；填充图案：181；图案高度；6；图案宽度：6；图案颜色：1)林地(填充颜色：9；填充图案：163；图案高度：5；图案宽度：5；图案颜色：1)果园(填充颜色：9；填充图案：225；图案高度：7；图案宽度：7；图案颜色：1)农田(填充颜色：9；填充图案：170；图案高度：7；图案宽度：7；图案颜色：1)苗圃及花圃(填充颜色：0；填充图案：126；图案高度：6；图案宽度：6；图案颜色：1)K．3 矿山地质环境保护与综合治理分区矿山地质环境影响严重区(填充颜色：6)矿山地质环境影响较严重区(填充颜色：3)矿山地质环境影响较轻区(填充颜色：177)矿山地质环境保护重点区(填充颜色：379)矿山地质环境保护次重点区(填充颜色：436)矿山地质环境保护一般区(填充颜色：172)矿山地质环境综合治理近期规划区(填充颜色：683)矿山地质环境综合治理中期规划区(填充颜色：3557)矿山地质环境综合治理远期规划区(填充颜色；282)矿山地质环境影响区界线(线型：1；线颜色：6；线宽：0.5；X系数：10；Y系数：10；辅助线型：0；辅助颜色：0) 矿山地质环境保护区界线(线型：1；线颜色：5；线宽：0.5；X系数：10；Y系数：10；辅助线型：0；辅助颜色：0)矿山地质环境综合治理规划区界线(线型：l；线颜色：l；线宽：0. 5；X系数．10；Y系数；10；辅助线型：0；辅助颜色：0) K．4 其他生产矿井(子图号：9；高×宽：5×5；；颜色号：1)废弃矿井(子图号：297；高×宽：5×5；旋转角度：45；颜色号：1)拟建矿井(子图号：202；高×宽：5×5；颜色号：1)堆料场(填充颜色：9；填充图案：137；图案高度：8；图案宽度：8；图案颜色：1)。
