套管机说明书

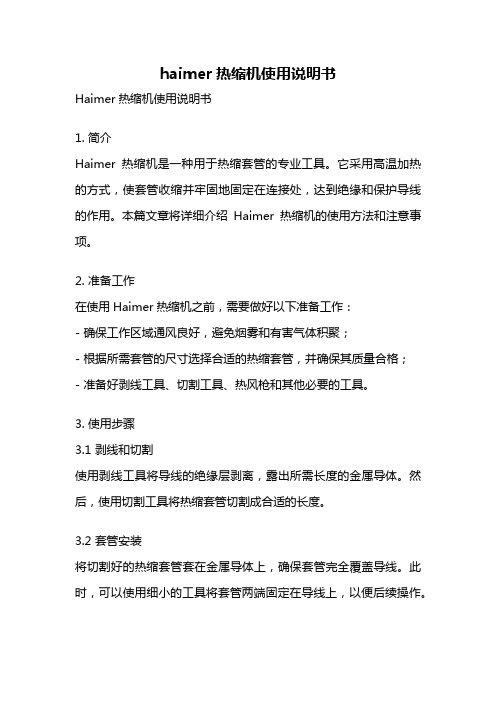

haimer热缩机使用说明书Haimer热缩机使用说明书1. 简介Haimer热缩机是一种用于热缩套管的专业工具。

它采用高温加热的方式，使套管收缩并牢固地固定在连接处，达到绝缘和保护导线的作用。

本篇文章将详细介绍Haimer热缩机的使用方法和注意事项。

2. 准备工作在使用Haimer热缩机之前，需要做好以下准备工作：- 确保工作区域通风良好，避免烟雾和有害气体积聚；- 根据所需套管的尺寸选择合适的热缩套管，并确保其质量合格；- 准备好剥线工具、切割工具、热风枪和其他必要的工具。

3. 使用步骤3.1 剥线和切割使用剥线工具将导线的绝缘层剥离，露出所需长度的金属导体。

然后，使用切割工具将热缩套管切割成合适的长度。

3.2 套管安装将切割好的热缩套管套在金属导体上，确保套管完全覆盖导线。

此时，可以使用细小的工具将套管两端固定在导线上，以便后续操作。

3.3 加热收缩将固定好的套管部分放置在Haimer热缩机的加热区域内，注意使套管与加热区域充分接触。

然后，启动热缩机，将加热区域的温度调至适当的程度。

在加热过程中，要保持热风均匀地吹向套管，并避免过度加热导致套管变形或烧焦。

3.4 冷却固定待套管完全收缩并达到所需的状态后，关闭热缩机，等待套管冷却。

冷却过程中，不要移动或扭曲套管，以免影响固定效果。

冷却完成后，可以进行下一步操作。

4. 使用注意事项4.1 安全操作在使用Haimer热缩机时，务必遵守以下安全操作规范：- 使用前请仔细阅读使用说明书，并按照要求正确操作；- 在操作过程中，避免将手或其他物体靠近加热区域，以免烫伤；- 使用完毕后，将热缩机断电并等待其冷却后再进行存放。

4.2 选择合适的套管根据实际需求选择合适的热缩套管，确保其内径与导线直径匹配，并且套管的材质符合工作环境的要求，以确保其绝缘和保护效果。

4.3 加热温度控制在进行加热收缩过程中，根据所使用的热缩套管的材质和厚度，调整热缩机的加热温度，以确保套管能够均匀收缩并紧密固定在导线上。

四平市巨元换热设备有限公司SIPING JUYUAN HEAT EXCHANGE EQUIPMENT CO., LTD.套管式换热器使用说明书OPERATION MANUAC FOR JACKETED PIPE HEAT EXCHAN GER四平市巨元换热设备有限公司Siping Juyuan Heat Exchange Equipment Co., Ltd.地址:吉林省四平市南环西路5号Add:No5,Nanhuan West Road, Siping city, Jilin Province电话: (0434) 3265455 3265740 3265841 巨元集团Tel: (0434) 3265455 3265740 3265841 JUYUAN GROUP 传真: (0434) 3265455 3265740Fax: ( 0434) 3265455 3265740邮编: 136000套管式换热器使用说明书JACKETED PIPE HEAT EXCHANGER OPERATION MANUAL目录Contents1.概述 (1)Brief Introduction2.工作原理及结构特征 (1)Structural Features And Working Principles3.型号及其意义 (1)Type And Indication4.安装 (2)Installation5.试车 (2)Trial Operation6.使用与维护保养 (3)Operation And Maintenance7.受压原件的检验和水压试验 (4)Inspection Of Pressurized Component And Hydraulic Test8.故障与排除 (5)Failure And Debugging9.其它 (5)Others说明..................................................................................... (6)Notes四平市巨元换热设备有限公司. 巨元集团1.概述Brief Introduction套管式换热器是冶金、化工、机械、能源、交通、轻工、食品、医药、供热等行业普遍采用的热交换设备，适用于冷却、冷凝、加热、蒸发、余热回收等不同工况。

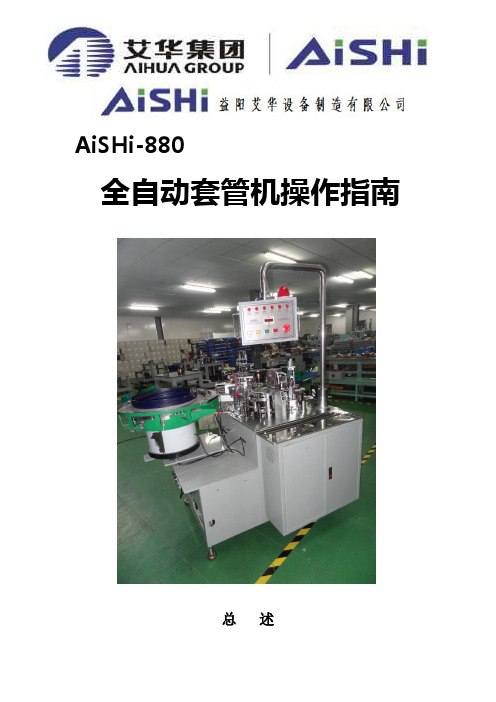

AiSHi-880全自动套管机操作指南总述本机器时为了单端型铝电解电容器而设计制造的自动化生产设备。

能自动完成套胶功能。

※本机械为组立工序完成后，自动套上印有商标及规格等的胶管，加以热缩。

※此机械之各组件及磨具皆采用耐磨损、耐腐蚀之特殊钢材与硬化不锈钢材加工精制而成。

各传动轴之轴承亦是采用原装配件，另传动连杆则配合方向轴承，使整部机械传动组立减小因而降低杂音，使其发挥高性能之准确性。

※本机械是属专用机型，只限制外形，长度可以有限度之调整。

※本机械结构是以精密机械原理，配合高可靠PLC电路及控制回路相互组成，在运转中欠缺任何材料或异常状态时，皆能自动等料或停止，同时更能显示任何缺料之指示灯。

更附有极准确之计数设备。

※本机械结构精巧，操作简便，保养容易、驾动率高、外观精美。

※本机械经过益阳艾华技术人员不断经验积累及持续地改进。

在原机械基础上更具有操作性和耐磨性。

目录一、机台安装 (1)二、操作说明 (2)三、自动套胶机面板操作说明 (3)四、电气线路图I/O对照 (4)五、故障分析 (7)六、维护与保养 (13)一、机台安装1、机台移到定位，调整四角落支撑螺丝，使轮子离开地面，并用水平器（Level）校正机台，使机台面成水平状态，锁紧支撑螺丝的螺帽。

2、撕开各处固定用的胶带、绳索，勿接电源。

3、打开电源箱，有插座的配件用手按紧，确认不会松动。

4、确认各种电器配件未浸到水，且绝缘良好。

5、各端子用十字螺丝刀拧紧，确认无松脱。

6、在机台上红色漆处注上40#润滑机油或滑板油。

7、检视各机构是否受到撞击或变形。

8、检视送胶摆臂于最低点时，电吸铁上的轴承与之间隙为2-3mm。

9、使电源箱电源开关在OFF位置。

10、接上单相AC220V电源，并确实接地，接地线为绿色（请参照电源箱说明），电源电压错误将导致损坏。

11、电源ON，无熔丝开关ON，确认DC24V电压正常，（量电源供应器DC24V3A输出红黑线）位置请参阅电源箱说明4，PLC面板上，PUN开关在PUN边（面对PLC时，右边），此时面板左上方，POWER，RUN灯亮，CPU灯会一闪一灭，如此表示CPU正常。

变压器套管使用说明书FGRB(D)(L)W玻璃钢电容式变压器套管安装使用说明书北京天威瑞恒高压套管有限公司一、产品简介变压器套管是将变压器内部高、低压引线引到油箱外部，不但作为引线对地绝缘，而且担负着固定引线的作用，变压器套管是变压器载流元件之一，在变压器运行中，长期通过负载电流，当变压器外部发生短路时通过短路电流。

因此，对变压器套管有以下要求：(1)必须具有规定的电气强度和足够的机械强度。

(2)必须具有良好的热稳定性，并能承受短路时的瞬间过热。

(3)外形小、质量小、密封性能好、通用性强和便于维修。

我公司研制的“玻璃钢电容式变压器套管”是采用新型材料和制造工艺技术而研制出的一种干式复合绝缘的套管，此套管的特点是无油、非瓷、体积小、重量轻，维护简单；硅橡胶复合外套防污性能优异，可用于重污秽区；由于沿面电压分布均匀且采用了有机合成材料作外护套，对提高污闪电压有显著效果。

我公司生产的FGRB(L)W-126及FGRB(L)W-252玻璃钢电容式变压器套管于2007年3月通过了中国电力企业联合会组织的鉴定，经专家鉴定：产品具有独创性，处于国际领先水平。

本产品的技术指标为：额定电压为：24、40.5、72.5、126、252 kV额定电流为：100 ～5000 A二、产品型号说明变压器套管产品代号编制如下：F G R B (D) (L) W —(XXX / XXX) （1~4）污秽等级额定电流额定电压防污伞裙CT代号短尾型变压器套管电容式干式复合绝缘三、使用条件1．此套管适用于海拔1000m及以下地区，当海拔超过1000m 时，技术条件由双方另议。

2．最高环境温度不超过+40℃，最低环境温度不低干-45℃，当超过该温度范围时，技术条件由双方另议。

四、性能试验按国标GB/T 4109-2008《交流电压高于1000V的绝缘套管》的要求，己通过了下列型式试验：1．高压试验2．介质损耗因数tanδ：在1.05U m／ 3 下不大于0.4%。

套管卡瓦使用说明书Manual for Casing Slips一、结构特点：套管卡瓦按API Spec 7K及SY5049—91《钻井卡瓦》设计制造，为多片体结构，能适应套管磨损后外径尺寸的变化，具有重量轻、卡持范围大、牢固等优点。

DescriptionMulti-segment casing slips are designed and manufactured as per API Spec 7K and National Standard SY5049－91 of Slips for Well Drilling., and can handle different size of pipes by varying the circular button size and adding or removing body segments二、主要技术参数:三、使用要求及注意事项:1、使用前测量套管实际外径，是否符合该型套管卡瓦卡持范围。

2、使用前应检查各销轴是否转动灵活，有无卡阻现象。

3、严禁用大锤敲击手把和卡瓦背锥面，或将卡瓦从高处摔下，以免将手把和背锥面碰坏。

4、应经常清洗，保持卡瓦表面清洁，转动部位和背锥面涂润滑脂，防止锈蚀。

5、经常对卡瓦进行检查。

a. 检查卡瓦牙固定螺栓是否松动，防止卡瓦牙落井；b. 检查卡瓦牙是否磨钝；c. 用直尺检查卡瓦体背锥磨损情况；d. 检查卡瓦连接销磨损情况中。

6、卡瓦牙磨损后，应及时全部更换，切忌将新旧牙板组合使用，以免承受集中载荷，造成卡瓦体损坏。

7、消除方瓦圆锥面的磨砺性物质，减少卡瓦背锥面的磨损。

8、经常检查方瓦圆锥面的磨损情况，以避免发生下沉落井事故。

9、长期不用时，应将卡瓦清洗干净，涂防锈油，放置干燥通风处。

10、背锥磨损严重不得修复，如自己修复后影响卡瓦扣合质量，甚至酿成质量事故，本厂概不负责。

Operation requirements and caution:1) Measure the outer diameter of casing to decide if the slips can accommodate thecasing.2) Check the pins to see if the pins can function properly.3) Not to knock the handle or the back cone surface of the slips with hammer, not to dropthe slips from higher position in case of damage to the handle or cone surface.4) Keep the slips clean and coat the rotary part and back cone surface with lubrication oilagainst rusty.5) Periodic inspect the drill collar slips to:a) Check if the inserts are loosened to prevent inserts drop into well.b) Check if the inserts are worn.c) Check the worn condition of back cone surface with ruler.d) Check the worn condition of hinge pins of the slip body.6) The worn inserts should be replaced completely with new ones. Not to use the oldinserts with the new ones at the same time in case of damage to slip segments due to the concentrated load.7) Cleanse the harden granules from the bushings cone surface to minimum the wear onthe cone surface.8) Often check the wear condition of the slips taper surface in order to avoid dropping intothe well.9) When the slips are not in use for a longer time, the slips should be cleaned and coatedwith antirust oil and stored in a dry and ventilated place.10) The back cone can not be repaired when it is seriously worn. This factory is notresponsible for any accident caused by the fact that the slips holding quality is affected by the self repairing of the old back cone.。

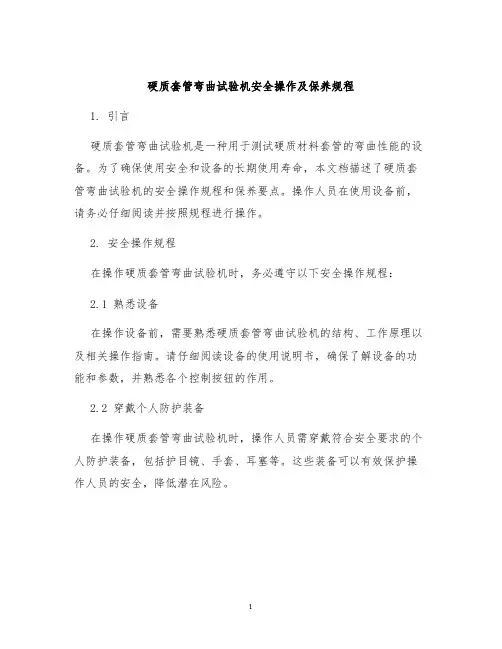

硬质套管弯曲试验机安全操作及保养规程1. 引言硬质套管弯曲试验机是一种用于测试硬质材料套管的弯曲性能的设备。

为了确保使用安全和设备的长期使用寿命，本文档描述了硬质套管弯曲试验机的安全操作规程和保养要点。

操作人员在使用设备前，请务必仔细阅读并按照规程进行操作。

2. 安全操作规程在操作硬质套管弯曲试验机时，务必遵守以下安全操作规程：2.1 熟悉设备在操作设备前，需要熟悉硬质套管弯曲试验机的结构、工作原理以及相关操作指南。

请仔细阅读设备的使用说明书，确保了解设备的功能和参数，并熟悉各个控制按钮的作用。

2.2 穿戴个人防护装备在操作硬质套管弯曲试验机时，操作人员需穿戴符合安全要求的个人防护装备，包括护目镜、手套、耳塞等。

这些装备可以有效保护操作人员的安全，降低潜在风险。

2.3 定期检查设备在每次使用前，请检查硬质套管弯曲试验机的各个部件是否完好无损。

特别要注意可能存在的松动、磨损或损坏情况。

如发现问题，请及时更换损坏的零部件，并确保设备恢复正常使用状态。

2.4 操作人员特殊要求•操作人员应接受相关培训，了解设备的操作流程和注意事项。

•操作人员应保持专注，并确保操作环境整洁、安静。

•操作人员应严格按照操作手册的要求进行操作，并禁止进行未经授权的调整和维修。

•操作人员在操作完毕后，应切换设备到安全状态，并及时关闭设备电源。

3. 保养规程为确保硬质套管弯曲试验机的正常运行和延长设备的寿命，建议按照以下保养规程进行保养：3.1 日常清洁定期清洁硬质套管弯曲试验机的外壳和工作台面。

使用软布擦拭外表面，并避免使用含有酸碱成分的清洁剂。

确保设备处于断电状态下进行清洁操作。

3.2 定期润滑根据设备的使用频率和要求，定期对硬质套管弯曲试验机的机械部件进行润滑处理。

使用适当的润滑剂，并按照设备说明书的要求进行操作。

务必避免润滑剂的滴入到电气部件中。

3.3 零点校准定期进行硬质套管弯曲试验机的零点校准，以确保测试结果的准确性。

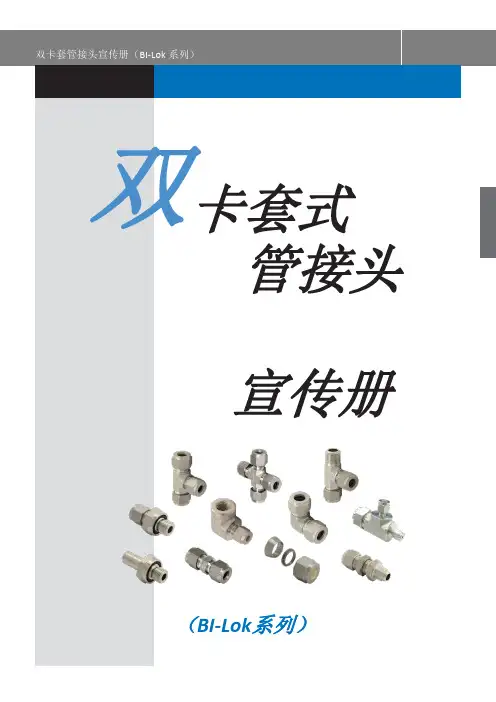

（BI-Lok系列）南通伊原流体系統科技有限公司生产和销售的BI-Lok 管接头是一款高质量的双卡套式接头。

它与其他系统组件一起通过伊原的全球化网络进行销售，用于为各种领域中的流体提供最合适的配管组件。

BI-Lok 管接头具有优秀的质量，并且易于保养维护。

南通伊原流体系統科技有限公司向世界各地的客户提供该产品已有 20 多年的历史。

作为流体动力以及仪表系统行业的领导者，南通伊原流体系統科技有限公司在BI-Lok 上实现了以下的优点，并且不断地对其进行改进。

1.无需焊接或车螺纹，装配简单2.采用高质量的材料和高精度的制造工艺，确保紧密配合主体 螺母 管子边缘与主体内部的挡止端相接触前部管箍后部 管箍管子/配管前部管箍压在管子上前部管箍压在主体上①前部管箍被后部管箍紧压在管子上，形成完善的密封。

②后部管箍紧紧卡入管子，防止受到来自前部管箍的反作用力时发生脱落。

③主体、螺母与管箍严格按照对应的要求制造，确保实现最佳的可维护性。

④管子/配管穿过螺母插入，与主体内部的挡止端紧密接触。

BI-Lok 的优点南通伊原流体系統科技有限公司生产的BI-Lok管接头2订购或问询时，请按如下方式指明 BI-Lok 管接头的零件编号。

①接头系列：英寸系列：无公制和美标系列接头：M②BI-Lok 双卡套接头：D③接头类型：如产品列表（第3页和第4页）所示④适用的管子/配管尺寸：如表1所示英寸和公制系列的管子显示标号尺寸，其中公制系列的标号尺寸带有 M ，而美标系列的配管显示实际的外径⑤管接头较小端的标称尺寸以及螺纹的标称尺寸：⑥材料：SS 表示不锈钢 B 表示黄铜如表 1 和 2所示表1. 适用的管子/配管尺寸表2. 螺纹的标称尺寸零件编号/订购编号BI-Lok管接头产品列表如下所示的BI-Lok管接头可以按各行业客户的具体要求供货，允许小批量订购。

34不锈钢：黄铜：-196360 °C-196150 °Ca)适用的规范与标准1)不锈钢管子/配管①ASTM A 269、TP304、TP316②JIS G 3459、SUS304TP、SUS316TP2)黄铜管子/配管①ASTM B 68 class C10200、C10300、C10800、C12000、C12200②ASTM B 75 class C10100、C10200、C10300、C10800、C12000、C12200、C14200③ASTM B 88 class C10200、C10300、C10800、C12000、C12200④JIS H 3300 class C1020、C1100、C1201、C1220b)最小管壁厚度表3和表4展示了各尺寸系列下各种材料的管子/配管的最小管壁厚度。

DL-3金属堵漏套管（不锈钢耐腐蚀橡胶密封板复合金属堵漏套管）使用说明书北京斯达恒通科技有限公司----------------------------------------------中国*北京第一部分概述 ..................................................... 错误!未定义书签。

1.1 仪器简介......................................................... 错误!未定义书签。

1.2 仪器特点及技术参数..................................... 错误!未定义书签。

1.2.1 仪器主要特点........................................ 错误!未定义书签。

1.2.2 仪器主要性能参数................................ 错误!未定义书签。

1.2.3 使用环境要求........................................ 错误!未定义书签。

1.3 仪器结构及接口............................................. 错误!未定义书签。

1.3.1 仪器外型尺寸........................................ 错误!未定义书签。

1.3.2 外围接口................................................ 错误!未定义书签。

1.3.3 仪器内部组成........................................ 错误!未定义书签。

1.4 使用注意事项................................................. 错误!未定义书签。

Place hero product image here shorter square image space available.产品描述SWFR单壁，热缩套管高度阻燃，UL VW-1认证，无卤素（Zerohal ）热缩套管关键特征应用• 家用电器• 汽车• 商用电子及通讯设备• 消费电子产品• 工业设备•轨道&公共交通工具标准及规范• 产品图纸：SWFR X2， SWFR X4• UL 224 VW-1, CSA OFT • UL 认证文件号：E35586•CSA 认证文件号：LR31929电气、机械及材料特征• 提供出色的电气绝缘性能• 提供机械保护，防止磨损• 超柔软的X2薄壁和X4超薄壁版本• 不含卤素的辐照聚烯烃•符合RoHS 和REACH 标准工作温度等级• 最低收缩温度70°C [158°F]• 完全恢复温度90°C [194°F]•工作温度-30°C 至125°C [22°F 至257°F]采购信息TE Con n ectivity （TE ）的单壁热缩套管（SWFR ）是一种具有成本效益、高阻燃性、2：1收缩比的热缩套管产品，由辐照交联聚烯烃制成。

它可为组件、电气连接和终端提供绝缘和机械保护。

SWFR 提供两种非常灵活的版本：X2是薄壁版，X4是一个极薄壁版热缩套管。

X2的管壁相对较厚，可提供更好的保护，而X4的极薄壁更为节省空间，为受保护组件提供更紧密地包裹，收缩时间更短，能够更好地保护温度敏感元件，降低热损伤风险。

这两种版本都是无卤素的——含卤素的材料燃烧会产生有毒气体，因此，无卤素热缩套管适用于不允许有毒气体存在的密闭空间应用。

• 具有UL VW-1和CSA OFT可燃性等级的高阻燃性• 采用环保配方，不含卤素，适用于不能接受任何有害烟雾或气体存在的密闭空间• 颜色：黑色（-0）• 包装：（ - SP ）卷材，包括不同长度（详情请咨询TE ）及（-FSP ）扁形卷材（仅适用于8mm 及以上尺寸）• 订购说明：指定产品类型，尺寸，颜色，包装和表面标记。
