低压电缆中间头制作步骤

低压电缆头制作工艺标准SGBZ-0607低压电缆头制作安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。

2、施工准备2.1材料要求：2.1.1电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。

2.1.2塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。

2.1.3地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上25mm2表面应清洁，无断股现象。

2.2主要机具：2.2.1制作和安装机具：压线钳、钢锯、扳手、钢锉。

2.2.2测试器具：钢卷尺、摇表、万用表、试铃。

2.3施工条件：2.3.1电气设备安装完毕，室内空气干燥。

2.3.2电缆敷设并整理完毕，核对无误。

2.3.3电缆支架及电缆终端头固定支架安装齐全。

2.3.4现场具有足够照度的照明和较宽敞的操作场地。

3、操作工艺3.1工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接3.2摇测电缆绝缘：3.2.1选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。

3.2.2电缆摇测完毕后，应将芯线分别对地放电。

3.3剥电缆铠甲，打卡子：3.3.1根据电缆与设备联接的具体尺寸，量电缆并做好标记。

锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。

电缆头套型号尺寸见表3.3.1和图3.3.1。

图3.3.1电缆头套型号尺寸表3.3.1序号型号规格尺寸适用范围1（mm）D（mm）VV，V1V四芯（mm2）VV20，V1V20四芯（mm2）123456VDT-1VDT-2VDT-3VDT-4VDT-5VDT-68610112213815015820253240444810～1625～3550～7095～12015018510～1625～3550～7095～1201501853.3.3在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。

SGBZ-0607低压电缆头制作安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。

2、施工准备2.1材料要求：2.1.1电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。

2.1.2塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。

2.1.3地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上25mm2表面应清洁，无断股现象。

2.2主要机具：2.2.1制作和安装机具：压线钳、钢锯、扳手、钢锉。

2.2.2测试器具：钢卷尺、摇表、万用表、试铃。

2.3施工条件：2.3.1电气设备安装完毕，室内空气干燥。

2.3.2电缆敷设并整理完毕，核对无误。

2.3.3电缆支架及电缆终端头固定支架安装齐全。

2.3.4现场具有足够照度的照明和较宽敞的操作场地。

3、操作工艺3.1工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接3.2摇测电缆绝缘：3.2.1选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。

3.2.2电缆摇测完毕后，应将芯线分别对地放电。

3.3剥电缆铠甲，打卡子：3.3.1根据电缆与设备联接的具体尺寸，量电缆并做好标记。

锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。

电缆头套型号尺寸见表3.3.1和图3.3.1。

图3.3.1电缆头套型号尺寸表3.3.13.3.3在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。

3.3.4利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm ，见图3.3.4。

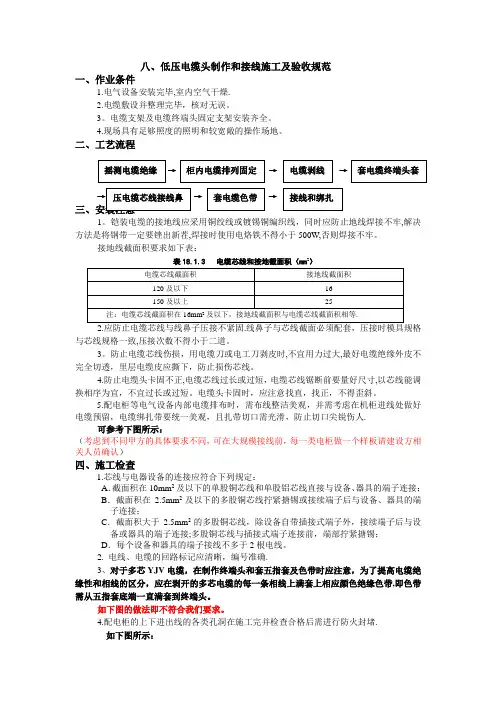

八、低压电缆头制作和接线施工及验收规范一、作业条件1。

电气设备安装完毕，室内空气干燥。

2.电缆敷设并整理完毕，核对无误。

3.电缆支架及电缆终端头固定支架安装齐全.4.现场具有足够照度的照明和较宽敞的操作场地。

二、工艺流程三、安装注意1。

铠装电缆的接地线应采用铜绞线或镀锡铜编织线，同时应防止地线焊接不牢,解决方法是将钢带一定要锉出新茬,焊接时使用电烙铁不得小于500W，否则焊接不牢.接地线截面积要求如下表：表18。

1。

3 电缆芯线和按地截面积（mm 2）2.应防止电缆芯线与线鼻子压接不紧固。

线鼻子与芯线截面必须配套,压接时模具规格与芯线规格一致，压接次数不得小于二道.3。

防止电缆芯线伤损,用电缆刀或电工刀剥皮时,不宜用力过大,最好电缆绝缘外皮不完全切透，里层电缆皮应撕下,防止损伤芯线.4.防止电缆头卡固不正,电缆芯线过长或过短，电缆芯线锯断前要量好尺寸，以芯线能调换相序为宜，不宜过长或过短。

电缆头卡固时，应注意找直，找正，不得歪斜。

5。

配电柜等电气设备内部电缆排布时，需布线整洁美观,并需考虑在机柜进线处做好电缆预留,电缆绑扎带要统一美观,且扎带切口需光滑，防止切口尖锐伤人.可参考下图所示：（考虑到不同甲方的具体要求不同，可在大规模接线前，每一类电柜做一个样板请建设方相关人员确认）四、施工检查1.芯线与电器设备的连接应符合下列规定:A．截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；B．截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；C．截面积大于2。

5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；D．每个设备和器具的端子接线不多于2根电线。

2.电线、电缆的回路标记应清晰,编号准确。

3、对于多芯YJV电缆，在制作终端头和套五指套及色带时应注意,为了提高电缆绝缘性和相线的区分，应在剥开的多芯电缆的每一条相线上满套上相应颜色绝缘色带，即色带需从五指套底端一直满套到终端头.如下图的做法即不符合我们要求。

电缆中间头制作施工方案范本1、安全保证措施（1）电缆两端停电有明显断开点，验电、挂接地线、挂检修牌。

（2）抬放电缆时防止砸伤。

（3）使用电工刀防止割伤自己或他人。

（4）汽油喷灯内汽油容量不得超过总容积的3/4，汽油喷灯使用时防止伤人。

2、人员保证措施1、在电缆准备做接头的地方挖电缆井（人孔），便于施工及维修。

2、制作前检查电缆相色，严格按照相色进行连接，按照___说明书规定的尺寸施工。

3、剥离外半导电层时不得伤害主绝缘体，铜接管连接保证铜线压实。

4、使用喷灯收缩附件时要均匀适度，不得收缩过度或缩裂。

5、施工人员要有高度责任心，半导体带和高压自粘带严禁用错。

6、热缩管收缩完毕后，表面应有油性的光泽，接口处热熔胶应均匀融化。

7、做好的电缆热缩中间头不允许弯折，不能磕碰，应保证两侧各一米内平直，禁止破坏电缆外观。

8、电缆热缩中间头不允许有毛刺三、具体施工步骤工时;（___分钟）剥护套、钢铠、内衬层：按热缩接头说明书图纸尺寸剥除护套，距护套剖口40毫米处绑扎钢铠，打光、其余钢铠剥除。

保留20毫米内衬层，其余剥除。

剥除相间填充物，分开线芯。

剥除铜屏障带及外半导电层：从中心向两端各量取270（320）毫米铜屏蔽带，用半导电带绑扎剥除。

由铜屏蔽带剖口起保留60毫米半导体屏蔽层，其余剥除，不得损伤主绝缘。

剥主绝缘，缩应力管：除去1/2连接管长（L）加5毫米端部主绝缘，压半导体层20毫米，主绝缘层50毫米各相套入应力管，缓慢柔和加热收缩。

套管件：按热缩接头说明书图所示，电缆两端各套入一根护套管，将三相内绝缘管，外绝缘管，外半导电管套入长端三相。

绕包半导电带、绝缘自粘胶带：主绝缘和连接管间隙用半导电带缠平，与主绝缘搭接5毫米在连接管外包绕一层半导体带。

搭接两端主绝缘各10毫米，在半导体带外用绝缘自粘胶带缠绕填平。

___内绝缘管、外绝缘管及端部处理：拉出内绝缘管置于正中加热收缩。

趁热清洁内绝缘管表面，拉出外绝缘管置于正中加热收缩，两端用绝缘自粘带缠绕均匀过度。

电缆中间头制作标准电缆中间头是指在电缆线路中间接头处所使用的一种连接器件，用于连接两段电缆，保证电信号的传输。

电缆中间头的制作标准对于电缆线路的稳定运行和通信质量有着重要的影响。

下面将介绍电缆中间头的制作标准及相关注意事项。

首先，制作电缆中间头需要准备好相应的材料和工具。

所需材料包括电缆中间头、绝缘套管、导电材料等。

工具包括剥线钳、压线钳、剥线刀、焊接工具等。

在制作过程中，需要确保所使用的材料和工具符合相关的标准要求，以保证制作出的电缆中间头符合规范。

其次，制作电缆中间头的步骤包括，剥线、焊接、绝缘处理、封装。

首先，使用剥线刀对电缆进行剥线处理，确保裸露出的导线长度符合要求。

然后，使用焊接工具进行导线的连接，确保连接牢固、电阻小。

接着，对焊接部位进行绝缘处理，使用绝缘套管或绝缘胶进行包裹，防止漏电或短路。

最后，将处理好的电缆中间头进行封装，确保外部环境对其不会产生影响。

另外，制作电缆中间头需要注意以下几点，一是要保证焊接部位的质量，焊接时要控制好温度和时间，确保焊点牢固可靠；二是要对电缆中间头进行严格的测试，包括电阻测试、绝缘测试等，以确保其质量符合标准要求；三是要对制作过程进行记录和归档，以备日后的查验和追溯。

最后，制作电缆中间头的标准要求是确保连接牢固、信号稳定、质量可靠。

在制作过程中，需要严格按照相关标准和要求进行操作，确保制作出的电缆中间头符合规范。

同时，制作人员需要具备一定的专业知识和技能，以保证制作过程的准确性和可靠性。

总之，电缆中间头的制作标准是保证电缆线路正常运行和通信质量的重要保障。

制作人员需要严格按照标准要求进行操作，确保制作出的电缆中间头符合规范，从而保证电缆线路的稳定运行和通信质量。

低压电缆头制作安装作业指导书1.适用范围适用于建筑电气工程中室内低压橡皮绝缘橡皮护套和塑料绝缘塑料护套电力电缆终端头的制作安装。

2主要机具2.1通用和专用工具：压线钳、钢锯、钢扁锉、板手、电铬铁、喷灯。

2.2测量、检测和试验设备：钢卷尺、10V兆欧表、数字万用表。

3.成品保护3.1加强现场保卫措施，防止电缆被盗割或损坏。

3.2电缆头制作完毕检验合格合，立即与设备连接好，不得乱放，以防损伤成品。

3.3在电缆头附近用火时，应注意对电缆头和电缆保护好，防止电缆和电缆烧坏或烤伤。

3.4电缆头系塑料制品，应注意不受机械损伤。

4环境保护与施工安全4.1安全措施4.1.1施工现场用电符合国家现行标准《施工现场临时用电安全技术规范》的规定。

手持电动工具必须使用漏电保护装置。

4.1.2电缆头试验时，试验人员不少于两人，一人操作，一人监护。

正确使用、穿戴绝缘用品。

并做好防触电措施。

4.1.3使用加热器具时应随用随点，不用即熄，并远离易燃易爆物资。

4.1.4现场一切用电不得乱拉乱架；所有电动工具尾线均需外套橡皮胶线。

工具暂不使用时应拨掉电源插座。

4.1.5施工现场必须配备灭火器、砂箱或其他灭火工具。

4.2环保措施4.2.1采用符合《民用建筑工程室内环境污染控制规范》GB5032521规定的材料。

4.2.2工地固体废弃物实行分类管理，在清运垃圾前与运输方签订协议，及时收集并处理。

低压电缆头制作安装作业指导书（二）低压电缆头是连接电缆和设备的重要部分，负责传递电力和信号。

正确的制作和安装低压电缆头对于电力系统的运行安全和性能起着关键作用。

本作业指导书将详细介绍低压电缆头的制作和安装步骤，以及注意事项。

一、低压电缆头制作步骤：1.准备工作：(1)确认电缆型号和规格，与所需电缆头匹配；(2)准备所需的工具和材料，如剥皮刀、扭簧、塞套、绝缘套管、低压电缆头等；(3)清理电缆两端的外皮和绝缘层，确保表面干净平整。

2.剥皮：(1)使用剥皮刀将电缆外皮在两端剥离，露出一定长度的绝缘层；(2)注意不要刮伤绝缘层，避免引起电缆头在以后的使用中产生电晕、击穿等故障。

八、低压电缆头制作和接线施工及验收规范一、作业条件1.电气设备安装完毕,室内空气干燥.2.电缆敷设并整理完毕，核对无误。

3。

电缆支架及电缆终端头固定支架安装齐全。

4.现场具有足够照度的照明和较宽敞的操作场地。

二、工艺流程→→ →→ → 1。

铠装电缆的接地线应采用铜绞线或镀锡铜编织线，同时应防止地线焊接不牢,解决方法是将钢带一定要锉出新茬,焊接时使用电烙铁不得小于500W,否则焊接不牢。

接地线截面积要求如下表：表18.1.3 电缆芯线和按地截面积（mm 2）与芯线规格一致,压接次数不得小于二道。

3。

防止电缆芯线伤损，用电缆刀或电工刀剥皮时,不宜用力过大,最好电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤芯线。

4.防止电缆头卡固不正,电缆芯线过长或过短，电缆芯线锯断前要量好尺寸,以芯线能调换相序为宜，不宜过长或过短。

电缆头卡固时，应注意找直，找正，不得歪斜。

5.配电柜等电气设备内部电缆排布时，需布线整洁美观，并需考虑在机柜进线处做好电缆预留，电缆绑扎带要统一美观，且扎带切口需光滑，防止切口尖锐伤人.可参考下图所示：（考虑到不同甲方的具体要求不同，可在大规模接线前，每一类电柜做一个样板请建设方相关人员确认）四、施工检查1.芯线与电器设备的连接应符合下列规定：A ．截面积在10mm 2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；B ．截面积在2.5mm 2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；C ．截面积大于2.5mm 2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接;多股铜芯线与插接式端子连接前，端部拧紧搪锡；D ．每个设备和器具的端子接线不多于2根电线。

2. 电线、电缆的回路标记应清晰，编号准确.3、对于多芯YJV 电缆，在制作终端头和套五指套及色带时应注意，为了提高电缆绝缘性和相线的区分，应在剥开的多芯电缆的每一条相线上满套上相应颜色绝缘色带,即色带需从五指套底端一直满套到终端头。

500V低压电缆冷缩终端头制作作业指导
书
一、介绍
该操作指导书旨在提供制作500V低压电缆冷缩终端头的详细步骤和注意事项。

二、材料准备
在开始制作之前，请确保以下材料已准备齐全：
- 500V低压电缆
- 冷缩终端头
- 隔离套管
- 热风枪
三、步骤
请按照以下步骤进行操作：
1. 切断所需长度的500V低压电缆。

2. 在电缆切口处清除外部绝缘层，暴露出内部导线。

确保导线表面干净、无氧化物。

3. 根据终端头的规格将隔离套管切成合适的长度，并套在导线上。

4. 将冷缩终端头套在隔离套管上，确保终端头完全覆盖隔离套
管和导线。

5. 使用热风枪按照终端头的说明进行加热，使其冷缩并牢固固
定在电缆上。

四、注意事项
在操作过程中，请注意以下事项：
- 确保所用材料符合500V低压电缆制作要求，并具备相应的
认证标志。

- 选择合适的终端头和隔离套管规格，以确保电缆制作质量。

- 请遵循终端头制造商的使用说明，正确使用热风枪进行加热。

- 在加热过程中，要保持热风枪与电缆的适当距离，避免过热
导致损坏。

- 在操作前，请确保个人安全措施已经采取，如佩戴防护手套
和护目镜。

五、总结
本作业指导书详细介绍了制作500V低压电缆冷缩终端头的步骤和注意事项。

在操作过程中，请严格遵循操作步骤和注意事项，确保制作质量和个人安全。

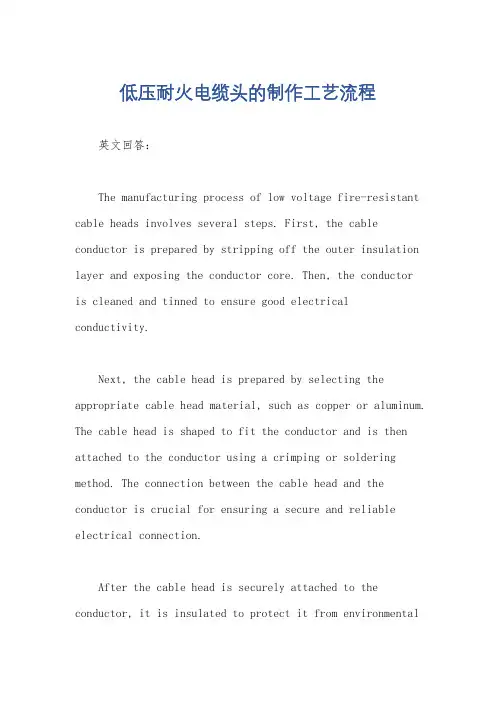

低压耐火电缆头的制作工艺流程英文回答：The manufacturing process of low voltage fire-resistant cable heads involves several steps. First, the cable conductor is prepared by stripping off the outer insulation layer and exposing the conductor core. Then, the conductoris cleaned and tinned to ensure good electrical conductivity.Next, the cable head is prepared by selecting the appropriate cable head material, such as copper or aluminum. The cable head is shaped to fit the conductor and is then attached to the conductor using a crimping or soldering method. The connection between the cable head and the conductor is crucial for ensuring a secure and reliable electrical connection.After the cable head is securely attached to the conductor, it is insulated to protect it from environmentalfactors and to prevent electrical leakage. Insulation materials such as heat-shrinkable tubing or insulating tape are used to cover the cable head and provide insulation.Once the insulation is applied, the cable head is subjected to a series of tests to ensure its quality and performance. These tests may include electricalconductivity tests, insulation resistance tests, and mechanical strength tests. Only cable heads that pass these tests are considered suitable for use.Finally, the completed cable heads are packaged and labeled for identification. They are then ready to be installed onto low voltage fire-resistant cables and used in various applications.中文回答：低压耐火电缆头的制作工艺流程包括几个步骤。
