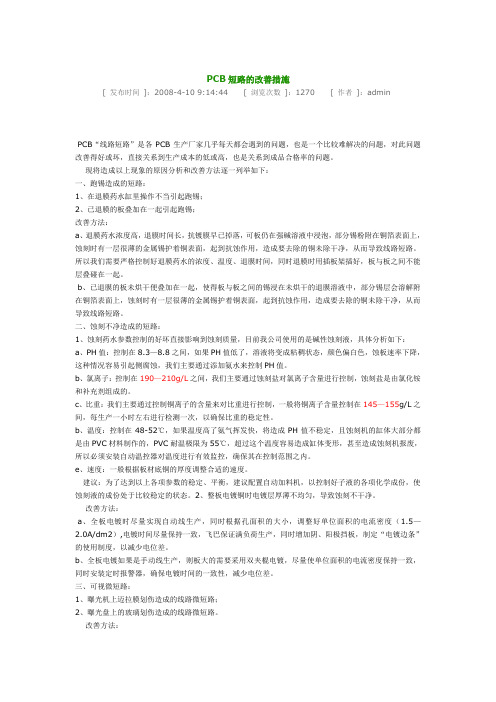

PCB短路的改善措施[ 发布时间]:2008-4-10 9:14:44 [ 浏览次数]:1270 [ 作者]:adminPCB“线路短路”是各PCB生产厂家几乎每天都会遇到的问题,也是一个比较难解决的问题,对此问题改善得好或坏,直接关系到生产成本的低或高,也是关系到成品合格率的问题。
现将造成以上现象的原因分析和改善方法逐一列举如下:一、跑锡造成的短路:1、在退膜药水缸里操作不当引起跑锡;2、已退膜的板叠加在一起引起跑锡;改善方法:a、退膜药水浓度高,退膜时间长,抗镀膜早已掉落,可板仍在强碱溶液中浸泡,部分锡粉附在铜箔表面上,蚀刻时有一层很薄的金属锡护着铜表面,起到抗蚀作用,造成要去除的铜未除干净,从而导致线路短路。
所以我们需要严格控制好退膜药水的浓度、温度、退膜时间,同时退膜时用插板架插好,板与板之间不能层叠碰在一起。
b、已退膜的板未烘干便叠加在一起,使得板与板之间的锡浸在未烘干的退膜溶液中,部分锡层会溶解附在铜箔表面上,蚀刻时有一层很薄的金属锡护着铜表面,起到抗蚀作用,造成要去除的铜未除干净,从而导致线路短路。
二、蚀刻不净造成的短路:1、蚀刻药水参数控制的好坏直接影响到蚀刻质量,目前我公司使用的是碱性蚀刻液,具体分析如下:a、PH值:控制在8.3—8.8之间,如果PH值低了,溶液将变成粘稠状态,颜色偏白色,蚀板速率下降,这种情况容易引起侧腐蚀,我们主要通过添加氨水来控制PH值。
b、氯离子:控制在190—210g/L之间,我们主要通过蚀刻盐对氯离子含量进行控制,蚀刻盐是由氯化铵和补充剂组成的。
c、比重:我们主要通过控制铜离子的含量来对比重进行控制,一般将铜离子含量控制在145—155g/L之间,每生产一小时左右进行检测一次,以确保比重的稳定性。
b、温度:控制在48-52℃,如果温度高了氨气挥发快,将造成PH值不稳定,且蚀刻机的缸体大部分都是由PVC材料制作的,PVC耐温极限为55℃,超过这个温度容易造成缸体变形,甚至造成蚀刻机报废,所以必须安装自动温控器对温度进行有效监控,确保其在控制范围之内。
PCB板检测的时候需要注意那些细节9个常识点详细说明PCB板的检测是时候要注意一些细节方面,以便更有准备地保证产品质量,在检测PCB板的时候,我们应注意下面的9个小常识。
1、严禁在无隔离变压器的情况下,用已接地的测试设备去接触底板带电的电视、音响、录像等设备来检测PCB板严禁用外壳已接地的仪器设备直接测试无电源隔离变压器的电视、音响、录像等设备。
虽然一般的收录机都具有电源变压器,当接触到较特殊的尤其是输出功率较大或对采用的电源性质不太了解的电视或音响设备时,首先要弄清该机底盘是否带电,否则极易与底板带电的电视、音响等设备造成电源短路,波及集成电路,造成故障的进一步扩大。
2、检测PCB板要注意电烙铁的绝缘性能不允许带电使用烙铁焊接,要确认烙铁不带电,最好把烙铁的外壳接地,对MOS电路更应小心,能采用6~8V的低压电路铁就更安全。
3、检测PCB板前要了解集成电路及其相关电路的工作原理检查和修理集成电路前首先要熟悉所用集成电路的功能、内部电路、主要电气参数、各引脚的作用以及引脚的正常电压、波形与外围元件组成电路的工作原理。
如果具备以上条件,那么分析和检查会容易许多。
4、测试PCB板不要造成引脚间短路电压测量或用示波器探头测试波形时,表笔或探头不要由于滑动而造成集成电路引脚间短路,最好在与引脚直接连通的外围印刷电路上进行测量。
任何瞬间的短路都容易损坏集成电路,在测试扁平型封装的CMOS集成电路时更要加倍小心。
5、检测PCB板测试仪表内阻要大测量集成电路引脚直流电压时,应选用表头内阻大于20KΩ/V的万用表,否则对某些引脚电压会有较大的测量误差。
6、检测PCB板要注意功率集成电路的散热功率集成电路应散热良好,不允许不带散热器而处于大功率的状态下工作。
电路板检查故障的六大方法一、观察法这主要是是在检查维修过程中,利用望(眼睛)闻(鼻子)问(耳朵听声音)切(用手触摸)可以直接观察电子产品及其元件有误损坏的判断方法望:利用眼晴观察:眼睛观察是观察法中的首选,通过观察,可以找出一些显易见的故障点。
但有一些故障点不容易发现,稍不注意非常容易忽视,应非常注意细节问题望(眼睛)a,观察电路板上是不是有异物,若金属异物、焊珠、污垢、水汽等。
b,观察电解电容器是不是漏液、炸裂、电解液流出。
c,电阻器是不是烧黑或烧断。
d,熔断器、保险电阻是不是烧断,熔断器玻璃管内是不是变灰或发黑。
e,上电试机,观察电路元件接触部位是不是打火,有时候会看到点线状火花或冒烟。
d,pcb电路板铜箔是不是断裂或翘起。
e,连接排线或导线是不是断开或接触不良。
闻:利用鼻子闻,可以嗅到电子元件表面烧焦的糊味。
检修过程中,要是闻出异常糊味时,应当迅速关掉电源,避免故障扩大。
问:利用耳朵听。
让电子产品上电,在工作中用耳倾听是不是发出“吱吱”、啪啦”声音。
切(用手触摸)用手摸时请关掉电源,确保安全。
主要是检查元件是不是接触不良或是不是有过热现象。
二、电阻法用万用表的电阻档位测量电路中的可疑点或可疑电子元件,及其pcb电路板中集成电路各脚对地阻值,和正常值进行相对比较。
该办法可以直接测量电阻是不是变值,电容等电子元件是不是击穿短路,电路中是不是存在着开路,短路的现象,是不是有接触不良及其电路板上的铜箔是不是有断裂情况。
电阻测量法通常有在路测量和开路测量。
在路测量是在电路板上直接测量某一些电子元件阻值,大约明确故障部位,这样的测量方法和被测实际情况阻值有必须误差。
开路测量就是说把电子元件与pcb电路板脱开或取下测量,这样的测量方法相对比较准确。
在实际情况中,基本上采用开路测量,尤其是对某一部分电路参数不熟悉的情况下,通常要将电子元件取下。
三、电压法电压法是在加电的情况下,用万用表的电压档测量电路中关键点的电压或某电子元件的工作电压,把测量的数值和正常值进行相对比较分析来判断故障的用种办法,电压测量法比较简单便捷。
PCB电路板检查方法及其介绍PCB电路板是现代电子产品中不可或缺的组成部分,它起着连接电子元件的作用,保证电路的稳定性和正常工作。
然而,由于制造过程中可能存在一些缺陷或错误,必须进行严格的检查和测试,以确保电路板的质量和可靠性。
下面将详细介绍PCB电路板的检查方法。
一、外观检查外观检查是PCB电路板检查的第一步,通过观察电路板的表面和边缘,检查是否存在表面损坏、磨损、腐蚀、划痕等缺陷。
同时,还要检查焊盘、插件和导线等部件的位置、规格和连接状态,确保没有松动或断裂的情况。
二、尺寸和位置检查尺寸和位置检查是验证PCB电路板是否符合设计规格和要求的重要步骤。
通过使用测量工具,如千分尺、定位规和光学测量仪等,检查电路板的尺寸、孔径、插座间距和钩爪间距等参数是否符合设计要求,以确保电路板的准确性和一致性。
三、焊盘质量检查焊盘是电子元件与电路板之间的连接部件,关乎元件的安装质量和电路的稳定性。
在检查焊盘质量时,首先要检查焊盘的平整度和光洁度,确保焊盘表面光亮、平整,以保证焊接的质量。
其次,要检查焊盘的尺寸和位置,以确保元件可以正确安装在焊盘上。
最后,要检查焊盘的焊接质量,如焊盘的焊脚是否充分焊接,焊盘与电路板是否有异常温度现象等。
四、导线连通性和断开检查导线是电子元件之间的信号传输通道,因此导线的连通性和断开性是PCB电路板检查的重要内容。
采用电子测试仪器,如万用表、电路板测试仪等,检查电路板上每个导线的导通性和绝缘性,确保导线没有短路、断路或异常连接的情况。
五、元件安装质量检查元件安装质量直接影响PCB电路板的性能和可靠性。
检查元件安装质量时,首先要检查元件是否正确安装在焊盘上,焊点是否充分焊接,焊点的位置是否正确。
其次,要检查元件的极性,确保极性元件安装正确,避免反向安装导致电路故障。
最后,还要检查元件的固定方式和状态,确保固定牢固,不会因为振动或外力而松动或脱落。
六、电气性能测试电气性能测试是PCB电路板检查的最后一步,通过使用专门的测试设备,如电源电压表、信号发生器和示波器等,对电路板的电气性能进行全面测试。
pcb元件检查规则PCB元件检查规则主要包括以下方面:1. 元器件间距和布局:确保元器件之间有足够的空间,以防止短路或干扰。
电源元器件和敏感信号元器件之间的隔离,以减小互相干扰的机会。
2. 方向和朝向:确保极性敏感的元器件被正确放置,并遵守电路原理图中的方向。
元器件方向的一致性,以减少生产错误的机会。
3. 信号完整性:控制信号传输线的长度、走线方式和阻抗,以减少信号传输延迟和失真。
4. 电源供应:使用足够的电源平面/地平面来提供稳定的电源分布。
最小化电源线的电感,以提供更稳定的电源。
5. 散热和热管理:合理布局散热元器件,以确保元器件在高功率应用中不会过热。
不要将热敏感元器件放置在高温元器件附近。
6. EMI控制:布局元器件以减小电磁辐射和敏感性,避免创建回路和天线。
使用地平面和屏蔽层来抑制EMI。
7. 元器件封装检查:元件的封装和实物是否相符。
8. 元器件放置位置检查:元件是否便于安装与拆卸;对温度敏感元件是否距发热元件太近;可产生互感元件距离及方向是否合适;接插件之间的放置是否对应顺畅;便于拔插;输入输出;强电弱电;数字模拟是否交错;上风侧和下风侧元件的安排。
9. 元器件管脚检查:具有方向性的元件是否进行了错误的翻转而不是旋转;元件管脚的安装孔是否合适,能否便于插入。
10. 网络表检查:原理图和PCB图对应检查,防止网络表丢失。
11. 完整性检查:检查每一个元件的空脚是否正常,是否为漏线;检查同一网络表在上下层布线是否有过孔,焊盘通过孔相连,防止断线,确保线路的完整性。
12. 字符放置检查:检查上下层字符放置是否正确合理,不要放上元件盖住字符,以便于焊接。
此外,还可以通过建立详细的元器件布局文档,包括PCB图纸和布局图,来记录和传达元器件布局信息。
以上规则可根据实际需求适当增删或修改。
防止电器线路短路电器线路短路是一种常见的电气故障,可能导致电器损坏、火灾甚至人身安全的威胁。
为了保障家庭和工作场所的安全,我们应该采取一些措施来防止电器线路短路。
本文将介绍一些有效的方法,帮助您预防电器线路短路的发生。
1. 定期进行电器维护和检查电器设备的老化和损坏是电线路短路的主要原因之一。
定期对电器设备进行维护和检查,可以及时发现电线路的潜在风险。
请确保所有电器设备处于良好的工作状态,没有暴露的电线、损坏的电插头或其他危险因素。
2. 避免电线过载过多的电器设备连接到同一电线路可能会导致电线过载,增加电线短路的风险。
在使用电器设备时,请根据电线的负荷能力合理分配用电负荷,避免一个插座上连接太多电器。
3. 使用合适的插座和插头选择适合电器设备的插座和插头是防止电线路短路的重要一步。
使用标准的插座和插头,确保插头与插座的连接牢固。
避免使用破损或损坏的插座和插头,以免造成电线短路。
4. 避免电线暴露在潮湿环境中潮湿的环境可能增加电器短路的风险,因为水分可以导电。
确保电线路不暴露在潮湿的地方,尤其是厨房、浴室和室外等容易受潮的地方。
适当安装绝缘材料可以进一步保护电线不被潮湿环境腐蚀。
5. 妥善使用延长线和插座延长线和插座的使用不当也可能引发电线短路。
请遵循以下几个原则来妥善使用延长线和插座:- 不要将延长线长时间的压在重物下或夹在门缝中,以免损坏电线。
- 不要将插座堆叠在一起使用,以免过热引发电线短路。
- 插拔电器时请轻拿轻放,避免插线板受损。
6. 使用过电压保护装置过电压是电线路短路的常见原因之一,可能来自于电力供应的突然波动或气候原因等。
在家庭和办公环境中使用过电压保护装置可以有效地保护电器设备,预防电线路短路的发生。
7. 定期检查电线路定期检查电线路的状况是防止电线路短路的重要步骤。
如果发现电线老化、损坏或其他异常情况,请及时联系专业电工进行维修或更换。
总结:电线路短路可能带来严重的后果,因此我们应该采取有效的措施来预防其发生。
电路故障诊断与预防技术电路故障是在电子设备中经常遇到的问题。
它不仅导致设备无法正常工作,还可能对设备以及人员安全造成潜在威胁。
因此,电路故障的准确诊断和预防显得尤为重要。
本文将介绍电路故障的常见类型、诊断方法及预防技术,以期为读者提供更好的实践指导。
一、电路故障的常见类型1. 短路故障:这是最常见的电路故障之一,其特点是电流回路存在低阻抗路径。
短路故障常发生在电缆连接不良、元器件损坏或者电路板线路接触不良等情况下。
2. 开路故障:与短路相反,开路故障是电路中断,导致电流无法正常流通。
开路故障可能由断路、插座脱落等原因引起。
3. 接地故障:接地故障指信号引地或电源引地的地线断开或接触不良,导致电路不正确地连接到地线上。
这种故障可能由于线路老化、不良焊接或者元器件松动等原因引起。
二、电路故障的诊断方法1. 可视检查法:这是最简单也是最直接的诊断方法。
通过合理排布和连线整理,有助于防止动态过程中的松动和故障。
2. 接口诊断法:可以利用万用表、示波器等设备,通过测量特定接口上的电压、电流来判断故障原因。
这种方法需要熟悉电路的结构和特性。
3. 故障模拟法:在电路中引入一些故障,观察对电路工作的影响,从而识别故障原因。
这种方法需要一定的实践经验和专业知识。
4. 全面诊断法:利用先进的故障诊断仪器和设备,对整个电路系统进行全面检测和分析,快速准确地找到故障点并修正。
三、电路故障的预防技术1. 设备保护:通过安装保险丝、过压保护电路等设备,及时切断电路,保护设备免受故障的损害。
2. 良好的电路设计:合理的电路设计可以减少故障的发生。
需要注意减少电路布线长度、添加终端电阻、增加电路冗余等措施。
3. 定期检查和维护:定期检查设备的接线、插头、插座等部分,保持其干净、整洁并进行必要的维护保养。
4. 使用高质量的元器件:选择可靠性高、质量可靠的元器件,以减少故障概率。
结论电路故障的诊断和预防是确保电子设备正常运行的关键。
电子电路漏洞防范:如何防止电路板发生短路和过压现象电子产品在我们的日常生活中扮演着重要的角色,然而,由于许多原因,电路板很容易发生短路和过压现象。
这不仅会损坏电路板本身,还可能对设备和人身安全造成严重威胁。
因此,我们需要采取一些措施来防范这些漏洞。
下面,我将详细介绍如何防止电路板发生短路和过压现象的步骤和措施。
【步骤一:正确选择电子元件】1. 了解电子元件的额定电压和电流。
在设计和购买电子元件时,应了解其额定电压和电流范围,确保它们与电路板的要求相匹配。
2. 检查电子元件的质量和信誉。
选择具有良好信誉的供应商,确保电子元件的质量符合标准。
【步骤二:合理设计电路板】1. 确保电路板的物理安装。
合理设计电路板的布局,确保各个元件之间的距离足够,以防止短路。
2. 使用合适的保护措施。
在电路设计中添加过电流保护器、过压保护器和熔断器等设备,以防止电路过载和短路。
3. 使用合适的接口和连接器。
选择质量可靠的接口和连接器,确保它们与电子元件的连接良好,减少接触电阻。
【步骤三:正确安装和维护电路板】1. 进行适当的绝缘处理。
在安装和维护电路板时,应注意使用绝缘工具和绝缘材料,避免电路板与其他金属或导电物体发生直接接触。
2. 定期检查电路板的连线和连接器。
检查电路板的连线和连接器是否松动或受损,及时修复或更换有问题的部件,以确保电路板正常工作。
3. 定期清洁电路板。
使用适当的清洁剂和工具,定期清洁电路板的表面,以去除积尘和污垢,减少可能的短路风险。
【步骤四:加强用户教育和培训】1. 提供使用手册和说明书。
在销售电子产品时,应提供详细的使用手册和说明书,告知用户如何正确使用和维护电子产品。
2. 培训用户正确使用电子产品。
有些电子产品可能需要特殊的操作和维护技巧,因此,培训用户如何正确使用电子产品,可以有效预防电路板的短路和过压现象。
3. 强调用户安全意识。
提醒用户注意电子产品的用电环境,不要将电子产品放置在潮湿或有水的地方,避免发生意外事故。
如何避免电子电路中的短路问题电子电路中的短路问题是电子工程师经常面临的挑战之一。
一旦出现短路,电路中的电流会被直接或过量地导通,可能导致设备损坏、电击甚至火灾等严重后果。
因此,理解和解决电子电路中的短路问题至关重要。
本文将介绍一些常见的方法和技巧,帮助读者避免电子电路中的短路问题。
1. 仔细设计电路在设计电子电路时,应该考虑到任何可能导致短路的因素。
首先,合理规划电路板的线路布局,避免导线过于靠近或交叉。
其次,为电路板提供足够的空间,以便进行维修和更换部件。
此外,使用合适的电源电压和适当的电容器、电阻器等元器件,以减少电路短路的风险。
2. 仔细选择元器件在选用元器件时,应注意选择符合标准和质量可靠的产品。
低质量或不符合要求的元器件更容易出现故障和短路问题。
此外,注意选择合适的封装和型号,确保与其它组件的匹配性。
遵循元器件的数据手册和规范安装元器件,以减少短路的风险。
3. 保护电路板合理的电路板保护是避免短路的重要步骤。
常见的保护措施包括:- 安装适合的保险丝或保护器件,当电流超过额定值时,会自动切断电路,以保护电子设备和元器件。
- 使用绝缘垫片或绝缘垫圈,避免电子元件和电路板直接接触,以防止短路。
- 在关键位置使用保护罩或外壳,确保电路板免受外来物质的污染和物理损坏。
4. 电路板测试和维护在生产和使用电子电路板时,定期进行测试和维护是至关重要的。
电路板测试可以检测潜在的短路问题,包括使用专业的测试设备或基于软件的模拟程序。
同时,定期检查电路板上的元器件和连接,确保它们处于良好工作状态。
5. 熟悉规范和安全措施了解相关的行业规范和安全措施,可以帮助工程师更好地应对电子电路中的短路问题。
例如,了解电路板设计和焊接规范,遵守正确的操作流程和流程,使用合适的工具和设备,确保电子设备的安全和可靠性。
总结:电子电路中的短路问题是一项复杂而重要的挑战。
为了避免短路,工程师需要仔细设计电路、选择合适的元器件、保护电路板、进行测试和维护,并遵守相关的规范和安全措施。
检查与预防PCB电路板短路的6个方面详解
疑难问题:
如何检查与预防PCB电路板短路?
pcb电路板短路是最为常见的问题,出现短路一般有两种情况,一种是pcb电路板已经达到了一定的使用年限。
第二种情况就是pcb电路板生产中检查工作不到位等。
但是这些生产中小小的失误,对整个pcb电路板的危害是很大的,很有可能造成报废情况。
那么我们该如何检查和预防电路板短路,下面小编来给大家介绍一下。
1、发现有短路现象。
拿一块板来割线(特别适合单/双层板割线后将每部分功能块分别通电,一部分一部分排除。
2、小尺寸的表贴电容焊接时一定要小心,特别是电源滤波电容(103或104),数量多,很容易造成电源与地短路。
当然,有时运气不好,会遇到电容本身是短路的,因此最好的办法是焊接前先将电容检测一遍。
3、如果是人工焊接,要养成好的习惯。
(1)首先,焊接前要目视检查一遍PCB板,并用万用表检查关键电路(特别是电源与地)是否短路;
(2)每次焊接完一个芯片就用万用表测一下电源和地是否短路;
(3)焊接时不要乱甩烙铁,如果把焊锡甩到芯片的焊脚上(特别是表贴元件),就不容易查到。
4、在计算机上打开PCB图,点亮短路的网络,看什么地方离的最近,最容易被连到一块。
特别要注意IC内部短路。
5、使用短路定位分析仪,如:CB2000短路追踪仪,QT50短路追踪仪,ToneOhm950多层板路短路探测仪等。
6、如果有BGA芯片,由于所有焊点被芯片覆盖看不见,而且又是多层板(4层以上),因此最好在设计时将每个芯片的电源分割开,用磁珠或0欧电阻连接,这样出现电源与地短路时,断开磁珠检测,很容易定位到某一芯片。
由于BGA的焊接难度大,如果不是机器。
