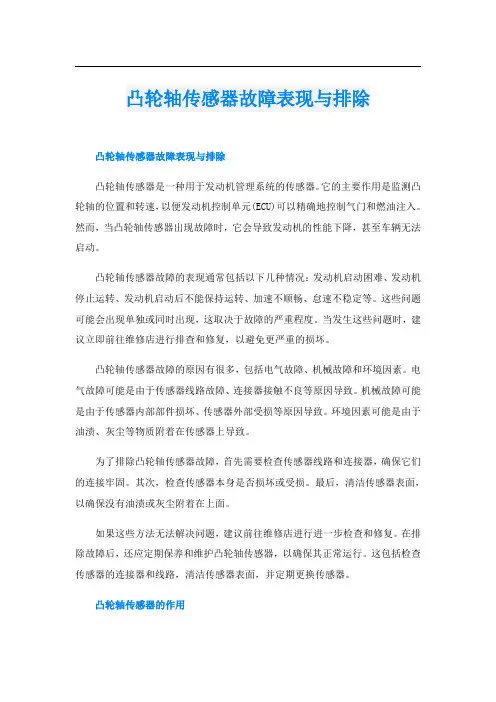

凸轮轴传感器故障表现与排除凸轮轴传感器故障表现与排除凸轮轴传感器是一种用于发动机管理系统的传感器。

它的主要作用是监测凸轮轴的位置和转速，以便发动机控制单元(ECU)可以精确地控制气门和燃油注入。

然而，当凸轮轴传感器出现故障时，它会导致发动机的性能下降，甚至车辆无法启动。

凸轮轴传感器故障的表现通常包括以下几种情况：发动机启动困难、发动机停止运转、发动机启动后不能保持运转、加速不顺畅、怠速不稳定等。

这些问题可能会出现单独或同时出现，这取决于故障的严重程度。

当发生这些问题时，建议立即前往维修店进行排查和修复，以避免更严重的损坏。

凸轮轴传感器故障的原因有很多，包括电气故障、机械故障和环境因素。

电气故障可能是由于传感器线路故障、连接器接触不良等原因导致。

机械故障可能是由于传感器内部部件损坏、传感器外部受损等原因导致。

环境因素可能是由于油渍、灰尘等物质附着在传感器上导致。

为了排除凸轮轴传感器故障，首先需要检查传感器线路和连接器，确保它们的连接牢固。

其次，检查传感器本身是否损坏或受损。

最后，清洁传感器表面，以确保没有油渍或灰尘附着在上面。

如果这些方法无法解决问题，建议前往维修店进行进一步检查和修复。

在排除故障后，还应定期保养和维护凸轮轴传感器，以确保其正常运行。

这包括检查传感器的连接器和线路，清洁传感器表面，并定期更换传感器。

凸轮轴传感器的作用1、凸轮轴位置传感器作用是采集凸轮轴动角度信号，并输入电子控制单元(ECU)，以便确定点火时刻和喷油时刻，所以进气和排气都有;2、从而进行顺序喷油控制、点火时刻控制和爆燃控制。

此外，凸轮轴位置信号还用于发动机起动时识别出第一次点火时刻。

因为凸轮轴位置传感器能够识别哪一个气缸活塞即将到达上止点，所以称为气缸识别传感器;3、凸轮轴位置传感器和曲轴位置传感器的结构和工作原理基本相同，而且通常安装在一起，只是各车型安装位置不同，但必须安装在与曲轴有精确传动关系的位置处，如曲轴、凸轮轴、飞轮或分电器处;4、单纯用曲轴传感器电喷系统的ECU里专门有一个区分点火的程序，来分辨汽缸点火顺序，它区别于用两个传感器的方法就是说通俗点就是“计数”，曲轴在固定的转数里运行“1-3-4-2”。

曲轴位置传感器及凸轮轴位置传感器常见故障及检测作者：李宏来源：《农机使用与维修》2014年第08期摘要曲轴位置传感器又称为发动机转速与曲轴转角传感器，其功用是收集曲轴转动角度、发动机转速信号，并将该信号输入ECU，用以确定点火时刻和喷油时刻。

本文围绕曲轴位置传感器、凸轮轴位置传感器的结构、安装位置、检修方法加以阐述。

关键词曲轴位置传感器凸轮轴位置传感器检修1曲轴位置传感器、凸轮轴位置传感器的安装位置凸轮轴位置传感器和曲轴位置传感器的结构和工作原理基本相同，通常安装在一起，只是各车型安装位置不同，但必须安装在与曲轴有精确传动关系的位置，如曲轴、凸轮轴、分电器或飞轮处。

美国通用、韩国大宇等轿车通常安装在曲轴处，皇冠3.0等轿车安装在分电器内，桑塔纳2000等轿车安装在飞轮处。

也有的轿车把曲轴位置传感器与凸轮轴位置传感器分开安装，如凌志400轿车的曲轴位置传感器安装在曲轴处，两个凸轮轴位置传感器分别安装在左右两侧凸轮轴处。

2曲轴位置传感器、凸轮轴位置传感器的结构电磁式曲轴位置传感器、凸轮轴位置传感器该传感器分成上、下两部分：上部分是凸轮轴位置传感器，由两个感应线圈和一个带凸齿的G转子构成，将产生第一缸的上止点基准信号，也就是G信号；下部分是曲轴位置传感器，它由固定在下半部具有等间隔24个轮齿的Ne转子和固定在其对面的Ne感应线圈构成，将产生曲轴转角信号，也就是Ne信号。

该传感器是利用电磁感应原理产生脉冲信号，当转子旋转时，感应线圈凸缘部（磁头）与轮齿的空气间隙将发生变化，导致通过感应线圈的磁场发生变化，而产生感应电动势。

轮齿靠近及远离感应线圈时，将产生一次磁通的变化，便会在线圈两端产生感应电压，ECU根据感应线圈产生的脉冲信号确定发动机转速和各缸工作位置。

发动机工作时，曲轴每转两圈，分电器轴转一圈。

故曲轴旋转720°时，转子旋转360°，感应线圈产生24个交流电压信号。

Ne信号的一个周期的脉冲相当于30°曲轴转角。

发动机八大传感器作用简洁解释发动机是现代汽车的核心组件之一，它负责产生动力，并驱动车辆行驶。

然而，发动机的正常运行和性能表现不仅依赖于其内部构造和机械部件，还依赖于一系列关键的传感器。

这些传感器扮演着监测和控制发动机运行的重要角色。

在本文中，我们将深入探讨发动机的八大传感器的作用，以帮助读者更好地理解和利用这些关键部件。

1. 氧气传感器（O2传感器）氧气传感器监测发动机排气中的氧气含量。

通过检测排气中的氧气水平，氧气传感器能够判断燃烧过程的质量，并根据需要调整燃油供应以实现最优的燃烧效率。

它有助于减少废气排放和提高燃油经济性。

2. 曲轴位置传感器（Crankshaft Position Sensor）曲轴位置传感器用于检测发动机曲轴的旋转速度和位置。

它提供发动机转速的关键信息，以便控制点火系统和燃油喷射系统的操作。

通过准确测量曲轴位置，曲轴位置传感器确保点火系统按时点火，以实现最佳的动力输出。

3. 曲轴相位传感器（Crankshaft Phase Sensor）曲轴相位传感器用于测量曲轴的旋转相位。

通过监测曲轴相位，曲轴相位传感器可以帮助控制发动机的点火和喷射时机，并调整气缸内压强的分布。

它对于发动机的节能、减排和动力输出都起着至关重要的作用。

4. 凸轮轴位置传感器（Camshaft Position Sensor）凸轮轴位置传感器用于检测发动机凸轮轴的位置和速度。

凸轮轴位置传感器的作用类似于曲轴位置传感器，但它专门用于控制凸轮轴的操作，以确保气门的开闭时间和幅度与发动机控制系统的要求相匹配。

5. 气体温度传感器（Intake Air Temperature Sensor）气体温度传感器测量进气道中的空气温度。

准确的气体温度信息对于燃烧过程的控制和发动机性能至关重要。

气体温度传感器可以帮助调整燃油喷射量和点火时机，以适应不同的气温条件。

6. 大气压力传感器（Manifold Absolute Pressure Sensor）大气压力传感器测量进气道中的绝对压力。

曲轴位置传感器和凸轮轴位置传感器的作用曲轴位置传感器和凸轮轴位置传感器在发动机电脑工作中的作用：曲轴位置传感器的英文缩写是CKPS或CKP，也称作发动机转速传感器，大多采用磁感应式传感器，配合60齿减去3齿或60齿减去2齿的靶轮。

凸轮轴位置传感器的英文缩CMPS或CMP，也称作霍尔传感器，大多采用霍尔传感器，配合具有1个缺口或几个不等距缺口的信号转子。

控制单元不停地接收和比对这两个信号电压，当两个信号都在低电位时，控制单元认为此时再经一定的曲轴转角就可到达1缸压缩行程上止点。

如果经比对CKP与CMP都在低电位，控制单元就有了点火正时和喷油时刻的基准。

曲轴位置传感器靶轮图（位于发动机飞轮上）曲轴位置传感器图当凸轮轴位置传感器信号中断后，控制单元收到曲轴位置信号只能识别出再经一定的曲轴转角到达1、4缸的上止点，但不知1、4缸中的哪一个是压缩行程上止点。

控制单元仍可喷油，但由顺序喷射改为同时喷射，控制单元仍可点火，但将点火正时向后推迟到绝对不爆震的安全角度，一般推迟1 5。

此时发动机功率和扭矩都会降低，驾驶中的感觉就是加速不良，达不到规定的最高车速，燃油消耗增加，怠速不稳。

当曲轴位置传感器信号中断后，大多数车辆不能启动，因为程序中没设计利用凸轮轴传感器信号替代的功能。

然而少部分车辆，例2000年上市的捷达2气门电喷车，当曲轴位置传感器信号中断后，控制单元会以凸轮轴位置传感器信号替代，发动机可以启动和运行，但各项性能会下降。

本例中伊兰特启动困难、加速无力的原因即是曲轴位置传感器失效后的故障表现。

具体表现是发车速达到110KM/h后，继续加大节气门开度，发动机转速上不去，车速不能提升。

而原地停车加油门是最高转速只能达到4000r/min。

而利用解码器读到故障码P0339，故障码的含义是ECU没有收到来自曲轴位置传感器CKPS的信号。

同时因为曲轴位置传感器失效，另一个故障现象是起动困难，即起动时所需时间较长利用诊断仪中的数据来分析发动机控制系统的软故障许多情况下，电控燃油喷射发动机会出现这样的情况,发动机出现了故障现象，比如象怠速不良，抖动严重，怠速冒黑烟，发动机耗油量大，发动机加速不良，发动机空负荷时只能加速到3000rpm等等，但使用故障诊断仪器却发现电控单元中没有故障记忆，也就是说发动机的电控装置自诊断系统没有发现本系统有故障，出现这种情况，我们暂且称之为系统的软故障。

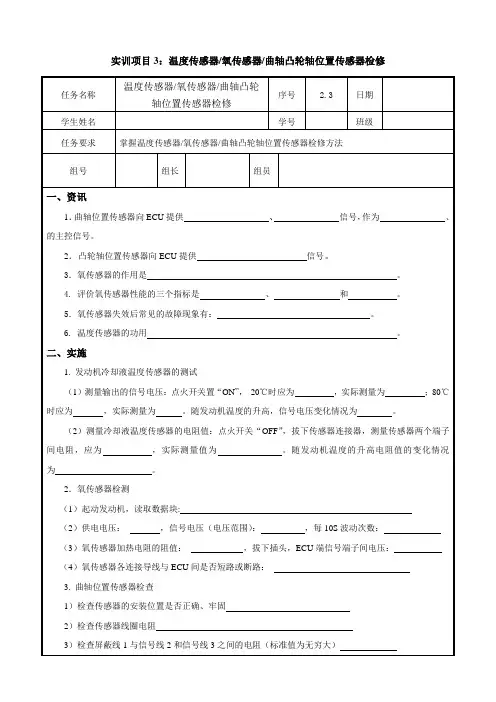

教案用纸（A—8）
）发动机转速（Ne）信号如下图所示：
曲轴转角1°信号=30°转角时间
发动机转速：Ne信号以2个脉冲时间（曲轴）曲轴位置（G）信号如下图所示：
）控制电路如下图所示：
G1-G-：第6缸上止点位置电脉冲信号
G2-G-：第1缸上止点位置电脉冲信号
）电磁式曲轴位置传感器的检修（丰田车系）
）电磁式曲轴位置传感器电阻的检查：用万用表的电阻挡测量传感器上各端子间的电阻。

）电磁式曲轴位置传感器输出信号的检查：拔下电磁式曲轴位置传感器的导线连接器，当发动机转动时用示波器检查曲轴位置传感器上G1-G0、G2-G0、
（a）（b）
）霍尔式曲轴位置传感器的检修
光电式曲轴位置传感器
ECU计算曲轴转角和发动机转速；曲轴120°信号，供ECU确认活塞上止点
信号盘结构
）光电式曲轴位置传感器的检修
）拔下传感器插头，打开点火开关，检查插头上电源端子与搭铁端子之间的电压，应为（视车型而定）。

若无电压，则应检查传感器至ECU之间的线路及ECU
插回传感器插头，起动发动机，转速保持在。
