组合体投影图的画法(共57张PPT)
1、形体分析法
运用各种基本体的投影特性及其三面投影关系—
数量关系和方位关系，尤其是长对正、高平齐 、 宽相等的对应关系。对组合体的投影图进行形体 分析。
如同组合体画图一样，把组合体分解成若干简单 形体，并想象其形状、对投影面的相对位置，再按各 组成部分之间的相对位置，像搭积木那样将其拼装成 整体。
第32页，共57页。
第46页，共57页。
三、由组合体的两个投影图补画第三个投影图（续） 一般步骤
•浏览投影图 概略了解
•形体分析
•线面分析
• 对照检查 加深图线 所补画的投影图和已知的投影图以及想象出的空间
形体进行对照，检查是否符合投影关系。常用线面分析 法来印证。
第47页，共57页。
三、由组合体的两个投影图补画第三个投影图（续） 例: 已知组合体V、H投影图，补画其W投影图。
第41页，共57页。
正垂面和铅垂面 切左前上角
V
⑶ 线面分析法读图
按投影关系确定线框的对应投影
一线框→类似线框→类似线框 为一般位置平面 直（曲）线为垂直于直（曲） 线所在投影面的垂直面
∥投影轴的直线段→ ∥投影轴的直线段为线框 直线段 所在投影面的平行面
∥ 投影轴的直线段→类似线框 为垂直于直 线段所在投影面的垂直面
形体分析 线面分析
补画W投影图
检查对照 加深图线
左前部带半圆槽的正 垂三棱柱
后部带圆孔的L形板及四
棱柱底板
第48页，共57页。
两块叠加 开铅垂矩形孔
例：由形体的主、侧视图，画俯视图。
首先进行形体分析:
根据组合体投影图想象其空间形状。
再根据形体分析的思路作图:
第49页，共57页。
题目 1′ 2′
运用各种基本体的投影特性及其三面投影关系—
数量关系和方位关系，尤其是长对正、高平齐 、 宽相等的对应关系。对组合体的投影图进行形体 分析。
如同组合体画图一样，把组合体分解成若干简单 形体，并想象其形状、对投影面的相对位置，再按各 组成部分之间的相对位置，像搭积木那样将其拼装成 整体。
第32页，共57页。
第46页，共57页。
三、由组合体的两个投影图补画第三个投影图（续） 一般步骤
•浏览投影图 概略了解
•形体分析
•线面分析
• 对照检查 加深图线 所补画的投影图和已知的投影图以及想象出的空间
形体进行对照，检查是否符合投影关系。常用线面分析 法来印证。
第47页，共57页。
三、由组合体的两个投影图补画第三个投影图（续） 例: 已知组合体V、H投影图，补画其W投影图。
第41页，共57页。
正垂面和铅垂面 切左前上角
V
⑶ 线面分析法读图
按投影关系确定线框的对应投影
一线框→类似线框→类似线框 为一般位置平面 直（曲）线为垂直于直（曲） 线所在投影面的垂直面
∥投影轴的直线段→ ∥投影轴的直线段为线框 直线段 所在投影面的平行面
∥ 投影轴的直线段→类似线框 为垂直于直 线段所在投影面的垂直面
形体分析 线面分析
补画W投影图
检查对照 加深图线
左前部带半圆槽的正 垂三棱柱
后部带圆孔的L形板及四
棱柱底板
第48页，共57页。
两块叠加 开铅垂矩形孔
例：由形体的主、侧视图，画俯视图。
首先进行形体分析:
根据组合体投影图想象其空间形状。
再根据形体分析的思路作图:
第49页，共57页。
题目 1′ 2′
第九章 组合体的投影图

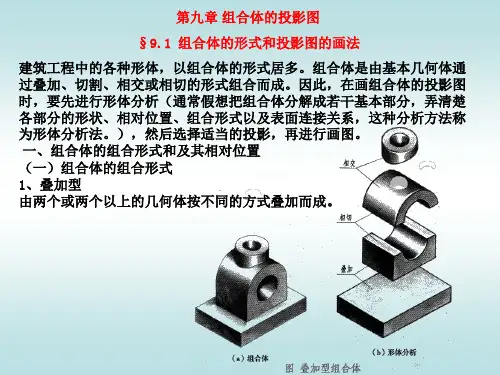

第九章 组合体的投影图 §9.1 组合体的形式和投影图的画法 建筑工程中的各种形体，以组合体的形式居多。组合体是由基本几何体通 过叠加、切割、相交或相切的形式组合而成。因此，在画组合体的投影图 时，要先进行形体分析（通常假想把组合体分解成若干基本部分，弄清楚 各部分的形状、相对位置、组合形式以及表面连接关系，这种分析方法称 为形体分析法。），然后选择适当的投影，再进行画图。 一、组合体的组合形式和及其相对位置 （一）组合体的组合形式 1、叠加型 由两个或两个以上的几何体按不同的方式叠加而成。
旋转归位想形状（四）
F形柱体Ⅳ
例一(f)
F形柱体Ⅳ
矩形柱体Ⅰ L形柱体Ⅲ L形柱体Ⅱ
例一(g)
综合起来想整体
例一(h)
E:\proe-course\jt5-21.asm.1
[例二]用形体分析法看下面组合体的投影图：
例二(a)
抓住特征分部分：底板Ⅰ、圆筒Ⅱ、支板Ⅲ、肋板Ⅳ。 圆筒Ⅱ
肋板Ⅳ 支板Ⅲ
[例]根据两个投影图，求作第三个投影图，并求出物 [例一]根据正立面图和左侧立面图，补画出平面图，并求物体 体上点A及B的其余投影。 上点A及点B的其余投影。
E:\proe-course\p4-53.prt.1
[例二]分析物体上平面A 和直线ⅠⅡ的投影，并 求作物体的第三投影。
A平面是铅垂面； A平面是铅垂面； ⅠⅡ线是一般位置直线。 ⅠⅡ线是一般位置直线。
[例一]补全三面投影图中缺漏的 图线。
E:\proe-course\p4-54.prt.4
[例二]补全三面投影图中缺漏的图线。
E:\proe-course\9-15-2.析
例一(b)
线面分析（一）
例一(c)
线面分析（二）
旋转归位想形状（四）
F形柱体Ⅳ
例一(f)
F形柱体Ⅳ
矩形柱体Ⅰ L形柱体Ⅲ L形柱体Ⅱ
例一(g)
综合起来想整体
例一(h)
E:\proe-course\jt5-21.asm.1
[例二]用形体分析法看下面组合体的投影图：
例二(a)
抓住特征分部分：底板Ⅰ、圆筒Ⅱ、支板Ⅲ、肋板Ⅳ。 圆筒Ⅱ
肋板Ⅳ 支板Ⅲ
[例]根据两个投影图，求作第三个投影图，并求出物 [例一]根据正立面图和左侧立面图，补画出平面图，并求物体 体上点A及B的其余投影。 上点A及点B的其余投影。
E:\proe-course\p4-53.prt.1
[例二]分析物体上平面A 和直线ⅠⅡ的投影，并 求作物体的第三投影。
A平面是铅垂面； A平面是铅垂面； ⅠⅡ线是一般位置直线。 ⅠⅡ线是一般位置直线。
[例一]补全三面投影图中缺漏的 图线。
E:\proe-course\p4-54.prt.4
[例二]补全三面投影图中缺漏的图线。
E:\proe-course\9-15-2.析
例一(b)
线面分析（一）
例一(c)
线面分析（二）
建筑制图--组合体的投影图(课堂PPT)
.
31
组合体投影图中相邻两线框的含义
.
32
.
33
5.线条、线框的含义
.
34
锥面 柱、球面 锥面 圆、平面
.
柱曲面、平面
35
二、读图的基本方法与步骤
1.基本方法
在阅读组合体的投影图时，主要运用的方法有形体分析法和线面分析法。一 般做法是将两种方法结合起来运用，以形体分析法为主，以线面分析法为辅。
.
4
（2）切割
从基本立体中切掉或挖掉若干部分称为切割，通过切割 （或主要通过切割）的方式而形成的组合体就是切割型组 合体。
.
5
（3）综合 由叠加和切割两种方式综合形成的组合体就是综合型组合体。
.
6
二、组合体表面衔接方式
（1） 堆砌（共面）
不应画线
无分界线
共面——
无分界线
.
7
（1） 堆砌（表面相错） 有分界线
.
27
第三节 组合体三面图的读法
读图——也称看图。 根据所画出的多面正投影图，运用投影规律
和画图规则，综合多面正投影图表达的信息，想 象出组合体的 空间形状。
画图——运用正投影法表达组合体； 读图——画图的逆过程。
画图是由物到图，读图则是由图到物。
.
28
一、读图应具备的基本知识
1.熟练地运用“三等”关系
3.基本形体的投影特征
掌握基本形体的投影特征，这是阅读组合体投影图必不可少的基本知识，例如三棱柱、四 棱柱、四棱台等的投影特征和圆柱、圆台的投影特征。掌握了这些基本形体的投影，便于用形 体分析法来阅读组合体的投影图。
4.各种位置直线、平面的投影特征
各种位置直线包括一般线和特殊位置线。各种位置平面包括一般面和特殊位置平面。掌握 了各种位置直线和各种位置平面的投影，便于用线面分析法来阅读组合体的投影图。
6第六章组合体的投影图(共28张)
❖ （一）基本几何体的尺寸标注
1.任何基本几何体都有长、宽、高三个方向上的大小，在视图上，通常要把反映这三个方向的 大小尺寸都标注出来。
第13页，共28页。
2.对于回转(huízhuǎn)体，可在其非圆视图上注出直径方向尺寸“”。
3.球的尺寸标注要在直径数字前加注“S”。 4.尺寸一般标注在反映实形的投影上，并尽可能集中注 写在一两个投影的下方或右方，必要时才注写在上方或 左方。 5.一个尺寸只需标注一次，尽量避免重复。 6.正多边形的大小，可标注其外接圆的直径尺寸。
画整体形状，后画细节形状。
（4）检查、描深 ：检查无误后，可按规定的线型进行加深。
第11页，共28页。
作右图所示形体的三视图 （1）选取画图比例(bǐlì)、确定图幅
（2）布图、画基准线 （3）绘制视图的底稿
（4）检查、描深
第12页，共28页。
第三节 尺寸(chǐ cun)标注
形体的真实大小，必须由尺寸来确定。
第2页，共28页。
第3页，共28页。
❖ 第二节 组合体三面(sān miàn)投影图的画法
（一）三面投影和三视图 基本几何体在H、V及W投影面上的投影统称为三面投影。
H面投影又称为水平投影
三面投影
V面投影又称为正面投影
W面投影又称为侧面投影
在建筑工程制图中，通常把建筑形体或组合体在投影面上的投影称为视图；既把 建筑形体或组合体的三面投影图称为三面视图（简称三视图）。
（3）综合起来(qǐ lái)想整体
第27页，共28页。
【例4-38】 补画下图a所示组合体的侧面(cèmiàn)投影。
第28页，共28页。
投影图上的一条线段可能表示：
①物体上一个具有积聚性的平面或曲面；
1.任何基本几何体都有长、宽、高三个方向上的大小，在视图上，通常要把反映这三个方向的 大小尺寸都标注出来。
第13页，共28页。
2.对于回转(huízhuǎn)体，可在其非圆视图上注出直径方向尺寸“”。
3.球的尺寸标注要在直径数字前加注“S”。 4.尺寸一般标注在反映实形的投影上，并尽可能集中注 写在一两个投影的下方或右方，必要时才注写在上方或 左方。 5.一个尺寸只需标注一次，尽量避免重复。 6.正多边形的大小，可标注其外接圆的直径尺寸。
画整体形状，后画细节形状。
（4）检查、描深 ：检查无误后，可按规定的线型进行加深。
第11页，共28页。
作右图所示形体的三视图 （1）选取画图比例(bǐlì)、确定图幅
（2）布图、画基准线 （3）绘制视图的底稿
（4）检查、描深
第12页，共28页。
第三节 尺寸(chǐ cun)标注
形体的真实大小，必须由尺寸来确定。
第2页，共28页。
第3页，共28页。
❖ 第二节 组合体三面(sān miàn)投影图的画法
（一）三面投影和三视图 基本几何体在H、V及W投影面上的投影统称为三面投影。
H面投影又称为水平投影
三面投影
V面投影又称为正面投影
W面投影又称为侧面投影
在建筑工程制图中，通常把建筑形体或组合体在投影面上的投影称为视图；既把 建筑形体或组合体的三面投影图称为三面视图（简称三视图）。
（3）综合起来(qǐ lái)想整体
第27页，共28页。
【例4-38】 补画下图a所示组合体的侧面(cèmiàn)投影。
第28页，共28页。
投影图上的一条线段可能表示：
①物体上一个具有积聚性的平面或曲面；
组合体的三面投影图
Ø1
四、组合体的尺寸标注
组合体尺寸标注的基本方法 形体分析法 在标注组合体尺寸时，首先要确定尺寸基准（即尺寸标注的起点）。 三个基准：长度方向、宽度方向、高度方向
可作为尺寸基准的要素 重要的基面，对称面，回转面的轴线等。
左右对称中心线： 长度方向尺寸基准
底面：高度方向尺 寸基准
前后对称中心线： 宽度方向尺寸基准
读图——也称看图。
根据所画出的多面正投影图，运用投影规律和画图规则，综合多面正投影 图表达的信息，想象出组合体的 空间形状。
画图——运用正投影法表达组合体；
读图——画图的逆过程。
几个投影联系起来读 图—特征投影
2. 先局部后整体，逐步读图 培养构思能力—整体构思
a"
a'
b"
b'
c'
c"
d" d'
Ф36
45° 90 98 Ф22
12
40
42
48
2）标注定形尺寸 底板:长98,宽42,高12 圆筒:外直径Ф36，高度40
内径Ф22，高度48 肋板:长90,宽14,倾角45°
Ф36
45° 90 98 Ф22
12
40
42
48
（3）标注定位尺寸
各基本体之间的相对 位置尺寸.
（4）标注总体尺寸
（有时可以是某基本 体的定形尺寸）
本章小结
在对组合体的组合方式进 行分析的基础上，运用形 体分析法画组合体的三面 图、尺寸标注，读图。
组合体由基本体按一定的相对位置以叠加 和切割两种方式混合组成的。
一、组合体的三面图 1. 组合体三面图的形成
在工程制图中，通常将物体在投影面体系 中的正投影称为视图 。
四、组合体的尺寸标注
组合体尺寸标注的基本方法 形体分析法 在标注组合体尺寸时，首先要确定尺寸基准（即尺寸标注的起点）。 三个基准：长度方向、宽度方向、高度方向
可作为尺寸基准的要素 重要的基面，对称面，回转面的轴线等。
左右对称中心线： 长度方向尺寸基准
底面：高度方向尺 寸基准
前后对称中心线： 宽度方向尺寸基准
读图——也称看图。
根据所画出的多面正投影图，运用投影规律和画图规则，综合多面正投影 图表达的信息，想象出组合体的 空间形状。
画图——运用正投影法表达组合体；
读图——画图的逆过程。
几个投影联系起来读 图—特征投影
2. 先局部后整体，逐步读图 培养构思能力—整体构思
a"
a'
b"
b'
c'
c"
d" d'
Ф36
45° 90 98 Ф22
12
40
42
48
2）标注定形尺寸 底板:长98,宽42,高12 圆筒:外直径Ф36，高度40
内径Ф22，高度48 肋板:长90,宽14,倾角45°
Ф36
45° 90 98 Ф22
12
40
42
48
（3）标注定位尺寸
各基本体之间的相对 位置尺寸.
（4）标注总体尺寸
（有时可以是某基本 体的定形尺寸）
本章小结
在对组合体的组合方式进 行分析的基础上，运用形 体分析法画组合体的三面 图、尺寸标注，读图。
组合体由基本体按一定的相对位置以叠加 和切割两种方式混合组成的。
一、组合体的三面图 1. 组合体三面图的形成
在工程制图中，通常将物体在投影面体系 中的正投影称为视图 。
工程制图-4组合体的投影
11
投影面的垂直面：一斜两类似 投影面的平行面：两线一实形
p'
q'
p''
r'
s'
q''
s'' r''
p
r
q
s
12
4.2 组合体三视图的画法
以轴承座为例，阐述画组合体视图的方法和步骤
1.形体分析
轴承座由圆筒、支承板、肋板、 底板组成。
➢ 支承板、肋板和底板均是平面体。 ➢ 支承板的左、右侧面与圆筒的外圆
G面 F面
24
② 视图上封闭线框里面套小线框可能是凹孔（坑） 或凸台。
25
2.读图的方法和步骤
读图的方法 形体分析法
线面分析法
读图时：一般先用形体分析法分析，分析 不出时用线面分析法。
读图的步骤：
划线框 分形体
对投影 想形状
定位置, 综合起来 想整体
(a)划线框，分形体
以特征视图为主，配合其它视图,进行初步的投影分析 和空间分析，划出线框，分出基本形体。
下图所示的组合体，可分解成由两个长方块和一个竖 板三大块叠加而成。
9
用形体分析法画出下图所示组合体的三视图。
• 形体分析:可分为两个基本体（一个L型棱柱和一个三棱 柱）或三个基本体（两个长方体和一个三棱柱）。
• 逐个画出各基本体。
10
(2)线面分析法
组合体也可以看成是由若干面（平面或曲面）、 线（直线或曲线）所围成的。线面分析法就是分析 组合体视图中的某些线、面的投影关系,以确定组合 体该部分形状的方法。以下图所示压块为例说明线 面分析法的应用。
D
2)最能反映物体的形状和位置特征;
投影面的垂直面：一斜两类似 投影面的平行面：两线一实形
p'
q'
p''
r'
s'
q''
s'' r''
p
r
q
s
12
4.2 组合体三视图的画法
以轴承座为例，阐述画组合体视图的方法和步骤
1.形体分析
轴承座由圆筒、支承板、肋板、 底板组成。
➢ 支承板、肋板和底板均是平面体。 ➢ 支承板的左、右侧面与圆筒的外圆
G面 F面
24
② 视图上封闭线框里面套小线框可能是凹孔（坑） 或凸台。
25
2.读图的方法和步骤
读图的方法 形体分析法
线面分析法
读图时：一般先用形体分析法分析，分析 不出时用线面分析法。
读图的步骤：
划线框 分形体
对投影 想形状
定位置, 综合起来 想整体
(a)划线框，分形体
以特征视图为主，配合其它视图,进行初步的投影分析 和空间分析，划出线框，分出基本形体。
下图所示的组合体，可分解成由两个长方块和一个竖 板三大块叠加而成。
9
用形体分析法画出下图所示组合体的三视图。
• 形体分析:可分为两个基本体（一个L型棱柱和一个三棱 柱）或三个基本体（两个长方体和一个三棱柱）。
• 逐个画出各基本体。
10
(2)线面分析法
组合体也可以看成是由若干面（平面或曲面）、 线（直线或曲线）所围成的。线面分析法就是分析 组合体视图中的某些线、面的投影关系,以确定组合 体该部分形状的方法。以下图所示压块为例说明线 面分析法的应用。
D
2)最能反映物体的形状和位置特征;
《土木工程识图》教学课件 第5章 组合体的投影
3．画投影图 画投影图的一般步骤为： 1）先进行图面布置；
2）画底稿线，分别画出各基本形体的三面投影，然 后进行检查、修线、加粗线条。
例5-1 画出图5-5a中叠加型组合体的三面投影图。
图5-5 叠加型组合体
作图步骤如下：
形体分析：图5-5a所示的组合体由一个水平放置 的长方体（即形体1）与右上方直立的一长方体（即形 体2）右面平齐，两形体中间平放一个三棱柱（即形体 3）共同组合而成。
1．形体分析法 形体分析法是绘图、识图的基本方法。这种方法是 以基本形体的投影特点为基础，把一个复杂的形体分解 成若干个基本形体，并分清它们的相对位置和组合方式， 将几个投影图联系起来，综合想象出形体的完整形状。 例5-4 识读图5-8所示组合体的投影图。
分析与识读：从 图5-8中可知，该组合 体是由4个基本形体所 组成的。如图5-9所示， 先把各个形体的投影 图拿出来，想象出来 各个形体的形状。再 把几个投影图联系起 来，根据它们的相对 位置和组合方式，最 终想象出该组合体的 直观图，如图5-10所 示。
图5-6 切割型组合体
图5-6 切割型组合体三面投影图的画法
例5-3 画出图5-7a综合型组合体的三面投影图。
图5-7 综合型组合体
作图步骤如下：
形体分析：图5-7a所示的组合体可以看成是一个 四棱柱（即形体1），在它的上面叠加一个四棱柱（即 形体2）和一个三棱柱（即形体3），而形体1中又挖去 了一个圆柱（即形体4）。
选择投影方向：选择正对着直立的长度方向为投 影方向，如图5-5a箭头所示。
画投影图：图面布置之后，画底稿线，先画形体1 的三面投影，再画直立的形体2的三面投影，最后画形 体3的三面投影。然后检查、修改、擦去多余的线条， 按规定加粗各类图线，如图5-5b所示。
组合体的三面投影图
a"
a' b' c'
d' d c a b
b"
c" d"
组合体的构成
直立圆筒A 凸台B 肋板C 底板D
a"
a' b' c' d' d c b" c" d"
a b
3. 读懂投影图中图线、线框的空间含义 利用投影规律读图— “三等” 规律。
切割式组合体三面投影图画法例1
切割式组合体三面投影图例2
第三节 组合体的尺寸标注
一、尺寸标注的基本要求 完整、 准确、清晰、合理 尺寸标注要完整，要能完全确定出物体的 形状和大小，不遗漏，不重复。 尺寸标注符合国家标准的规定，即严格遵 守国家标准的规定，尺寸数字应准确无误。 尺寸标注安排要清晰，便于读图。 尺寸标注要合理，满足施工、检测、维修 等要求。
一、读图的思维基础
1. 几个投影联系起来读图—特征投影
2. 先局部后整体，逐步读图
培养构思能力—整体构思
a' b' c'
a"
b" c" d"
d'
d c a b
2. 根据组合体的两面投影补画第三面投影
例1 已知组合体的正立面图和平面图，试补画其左侧立面图。
解题步骤 1.形体分析 划分线框； 对照投影，想象形状； 带孔、槽的底板； 半圆形支座（中间有圆孔） 综合分析 2.补投影
二、组合体的组合形式（1）
1. 叠加 组合体是由若干个基本体通过一个或几个面连接形 成，包括堆砌、相交（相贯）、相切等。 （1） 堆砌（共面）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选择投射方向主要考虑以下三个条件： 1）应使正面投影尽量反映出 物体各组成部分的形状特征及 其相对位置； 2）形体正常工作的位置；
3）投影面的平行面最多， 投影面上的虚线尽可能少；
水平面投射方向
3. 确定比例、图幅和布图
确定比例、图幅两种办法：一是先选比例，根据比例确 定图形大小，再根据投影图所需要的图幅尺寸确定图幅；二 是先定图幅，根据图纸幅面来调整绘图比例。
所谓连接关系,就是指基本形体组合成组合体时, 各基本形体表面间真实的相互关系。如两表面相互平 齐、相切、相交和不平齐。
平齐不画线，相错画线， 相切不画线，相交画线。
5.1.3 组合体投影图的画法概述
基本几何体在H、V及W投影面上的投影统称为三面投影。 H面投影又称为水平投影
三面投影 V面投影又称为正面投影 W面投影又称为侧面投影
下
△x(长）
画组合体投影图的注意事项
1.长对正、宽相等、高平齐
铅垂线控制 长对正
水平线 控制
高平齐
450线控制 宽相等
2.正投影图的方位关系
上
上
2′
2"
左
1′
右 后 1"
前
下
立面图
下
侧立面图
后
2
左
1
右
前
平面图
组合体投影图的画法
绘制组合体投影图的实质就是将复杂的形体或立体画 成正投影图。 基本知识： 1.各种位置直线、平面的投影规律； 2.各种基本形体的投影特征； 3.截交线、相贯线的求法。
第5章
5.1 组合体投影图的画法
5.1.2 组合体的组合方式
由基本形体按一定方式组合而成的形体，称为组合体。 组合体的形成方式一般分为叠加型、切割型和综合型三种。
叠加型
切割型
综合型
5.1.2 组合体表面的连接方式
• 组合体的组合方式都是人为假想的 , 在作形体的投影图 时,都要归结到一个完整形体来考虑,而不能分开来。
组合体的投影图作图步骤
1. 形体分析 2. 选择视图 3. 确定比例和图幅 4. 画投影图 5. 标注尺寸
1. 形体分析
形体分析的目的是确定组合体由哪些基本形体组成，然 后一一弄清它们的形状、相对位置及连接方式，以利于顺 利地进行绘制和阅读组合体的视图，这种思考和分析的方 法称为形体分析法。
2.选择投射方向
R50
立面图 1:1
100 5050505050 35
平面0 图 1:1
48 8 00 0
200
10 80 50 0 23
0
63 50
左侧立面图 1:1
5.3组合体投影图的识读
投影图的阅读就是根据物体投影图想象出物体的空间形状， 也就是看图、读图、识图。 画图是由物到图，读图则是由图到物。
运用正投影法，根据视图想象出空间物体的形状，这 个过程就是读图。
布图： 1）图形大小适当，形体的图形在一幅图中不能显得太 大或太小； 2）各投影图与图框线的距离基本相等； 3）各投影图间的距离大致相等。
4. 画投影图
步骤： （1）图面布置。确定各投影面在图纸上的位置，画出定 位线或基准线。 （2）画底稿线。根据物体投影规律，逐个画出各基本形体的 三视图。 画图的顺序是：一般先画实形体，后画虚形体（挖去的形体）； 先画大形体后画小形体；先画整体形状，后画细节形状。
（3）检查与修改。 （4）加深图线。可见线为粗实线，不可见线为细实线。
（5）标注尺寸
作图举例
应用案例 5-1 按基本形体叠加方法作图 解：1.形体分析 2.选择投射方向 3.确定比例和图幅 A1: 594×841 采用1：1的比例，用A1 幅面绘制
4. 画投影图
（1）图面布置。
841
230
立面图 位置
5.2 组合体投影图的尺寸标注
5.2.1 尺寸标注的基本要求
1 正确——符合国家标准 2 完整——尺寸标注数量齐全，不遗漏，不重复 3 清晰——尺寸应标在最具有形体特征的部位，尺 寸布置整齐、清晰，便于阅读。
5.2.3 组合体尺寸的组成
组合体尺寸的组成
定形尺寸 定位尺寸 整体尺寸
定位尺寸：确定物体各组成部分之间的相对位置的尺寸。 定量（形）尺寸：确定物体各组成部分的形状、大小的尺寸。 总尺寸：确定物体的总长、总宽和总高的尺寸。
350
侧立面 图位置5Βιβλιοθήκη 4200平面图 位置
350
（2）画底稿线
№1：画五棱柱(Ⅰ）
的三面投影
№2：画四棱柱
（Ⅱ）的三面投影
№3：画Ⅲ的三面
投影
№4：画出交线或
相贯线
（3）检查整理
（4）描深
应用案例 5-2 求作形体的投影图
解：1.形体分析 2.选择投射方向 3.确定比例和图幅
采用1：1的比例，用A3 幅面绘制
4. 画投影图
立面图 位置
平面图 位置
侧立面 图位置
4. 画投影图
总结
1.形体分析法（叠加型组合体）布置视图 把复杂形体分解为若干基本形体 画底稿(细实线)
弄清其相互位置关系及组合方式 检查
“三等”关系检查 相互位置检查 表面连接关系检查
描粗结果线
注意 何处有交线？ 是否漏画虚线？ 是否多画实线？
（2）线面分析法：根据各种位置直线和平面的投影特征， 分析出形体的细部空间形状，即某一条线、某一平面所处的 空间位置，从而想象出组合体总体的形状。此法主要用于不 规则的组合体和截割型的组合体，或检查已画好的投影图是 否正确。
识图应具备的基本知识
1.熟练运用“三等”关 系 在投影图中，无论整体或局部都具有长对正、高平齐、宽 相等的三等关系。
5.3.1 识图方法
组合体阅读采用的方法有：形体分析法和线面分析法两种，一 般以形体分析法为主，线面分析法为辅。
（1）形体分析法： 从组合体的投影中分离出我们所熟悉的 简单几何体的投影——想象它们的空间形状——分析它们的 相对位置——它们的表面过渡关系——综合想象整体 。此法 多用于叠加型组合体。
2.灵活运用方位关系 掌握形体前后、左右、上下六个方位在投影图中的相对 位置，可以帮助我们理解基本形体在组合体中的位置。
3.基本体形体的投影特征
应熟练掌握基本体的投影，因为我们在读图时主要用形体 分析法，而形体分析法是将基本体作为读图的基本单元，所以 基本体的视图如掌握不熟，就谈不上阅读组合体视图。
在建筑工程制图中，通常把建筑形体或组合体在投影面上的
投影称为视图；既把建筑形体或组合体的三面投影图称为三面视
图（简称三视图）。
形体的水平投影称为平面图 三视图 形体的正面投影称为正立面图
形体的侧面投影称为左侧立面图
立面图
侧立面图
平面图
前后左右的约定
△z(高）
△z(高）
△x(长）
△y(宽）
高
△y(宽）
