WORD助焊剂成分分析

助焊剂成分分析及助焊剂原料以及用法助焊剂是一种常用的焊接辅助材料，可以提高焊接的质量和效率。

助焊剂的主要成分是活性成分和稳定剂。

活性成分包括活性剂、助熔剂和表面活性剂，而稳定剂主要是防止助焊剂变质的添加剂。

活性剂是助焊剂中的关键成分，它能够与氧化层和金属表面进行反应，去除或减少氧化物的生成，从而提高焊接的质量和可靠性。

常见的活性剂有氯化剂、酸性剂和有机物等。

氯化剂主要是氯化亚砜、氯雷酸和氯化氢等，它们可以与氧化层反应生成氯化金属，从而提供裸露的金属表面进行焊接。

酸性剂主要是有机酸和无机酸，它们可以与金属表面生成溶解度较高的金属盐，从而去除氧化物。

有机物主要是胺类和酮类等，它们可以与氧化层进行络合作用，阻碍氧化物的继续生成。

助熔剂是助焊剂中的另一个重要成分，它可以降低焊接的熔化温度，提高焊接的流动性和扩散性。

常见的助熔剂有氯化锌、氟化锂和氟化钠等。

这些化合物可以在高温下与金属表面反应生成低熔点的化合物，从而降低焊接的熔化温度。

此外，助焊剂中的助熔剂还可以提高焊缝的抗冷裂性和降低气孔的发生率。

表面活性剂是助焊剂中的另一个重要成分，它可以降低液体的表面张力，促进焊接过程中的润湿和扩散。

常见的表面活性剂有山梨酸酯和聚乙二醇等。

这些表面活性剂可以在金属表面形成薄而均匀的助焊剂涂层，提高焊接的质量和可靠性。

除了活性成分和稳定剂，助焊剂还包括一些溶剂和填充剂等辅助成分。

溶剂主要是有机溶剂，用于溶解助焊剂中的活性成分和稳定剂。

填充剂主要是一些纯净的金属材料，用于填充焊接缝隙和提高焊接强度。

助焊剂的原料主要包括化学品和金属材料。

化学品主要是活性剂、助熔剂和表面活性剂等活性成分的原料，如氯化亚砜、氯雷酸和有机酸等。

金属材料主要是填充剂的原料，如铝、铜和锡等。

助焊剂的用法根据不同的焊接工艺和焊接材料有所差异。

一般来说，助焊剂可以涂覆在焊接材料上，也可以以粉末、液体或丝状的形式添加到焊接过程中。

在焊接过程中，助焊剂会与焊接材料反应生成活性物质，去除氧化物，提高焊接的质量和可靠性。

助焊剂成分比例表一、引言助焊剂是电子焊接过程中不可或缺的一种辅助材料，它能够降低焊接温度、提高焊接质量，保护焊接点等。

助焊剂的成分比例对焊接的效果起着至关重要的作用。

本文将介绍常见助焊剂的成分比例表，帮助读者更好地了解和选择适合的助焊剂。

二、常见助焊剂成分比例表1. 钎焊助焊剂成分比例表- 焊剂粉末：30%- 粘合剂：20%- 溶剂：50%2. 焊锡膏助焊剂成分比例表- 焊剂粉末：15%- 粘合剂：40%- 溶剂：45%3. 焊锡丝助焊剂成分比例表- 焊剂粉末：20%- 粘合剂：30%- 溶剂：50%三、成分比例解析1. 焊剂粉末焊剂粉末是助焊剂的主要成分之一，它包含了多种物质，如活性剂、助剂等。

焊剂粉末的比例直接影响助焊剂的活性和焊接质量。

不同焊接材料和工艺要求会决定焊剂粉末的比例的大小。

2. 粘合剂粘合剂是将焊剂粉末固定在助焊剂基体上的关键成分。

粘合剂的比例决定了助焊剂的黏稠度和形态，影响着助焊剂的使用性能和施工效果。

3. 溶剂溶剂是助焊剂中的稀释剂，用于调整助焊剂的粘度和流动性。

溶剂的比例的大小会影响助焊剂的使用和存储稳定性。

四、助焊剂的选择和使用1. 根据焊接材料选择助焊剂不同焊接材料对助焊剂的要求不同，选择适合的助焊剂可以提高焊接质量和效率。

比如，焊锡膏适合在电路板上焊接细小元件，焊锡丝适合在焊接线路时使用。

2. 根据焊接工艺选择助焊剂不同的焊接工艺需要不同类型的助焊剂。

例如，手工焊接和机器焊接所需的助焊剂成分比例可能有所不同，需要根据具体情况来选择合适的助焊剂。

3. 注意助焊剂的质量和存储助焊剂的质量直接关系到焊接的质量，因此在选择和购买助焊剂时要选择有品牌保障和良好口碑的产品。

同时，助焊剂在存储过程中要避免阳光直射和潮湿环境，以免助焊剂失效。

五、总结助焊剂的成分比例对焊接质量和效果有着重要的影响。

掌握助焊剂的成分比例表，可以帮助我们更好地选择和使用助焊剂，提高焊接质量和效率。

在选择助焊剂时，应根据焊接材料和工艺要求来选择适合的助焊剂，并注意助焊剂的质量和存储条件。

助焊剂的主要成份及其作用A、活化剂(ACTIVATION)：该成份主要起到去除PCB铜膜焊盘表层及零件焊接部位的氧化物质的作用，同时具有降低锡、铅表面张力的功效；B、触变剂(THIXOTROPIC) ：该成份主要是调节焊锡膏的粘度以及印刷性能，起到在印刷中防止出现拖尾、粘连等现象的作用；C、树脂（RESINS）：该成份主要起到加大锡膏粘附性，而且有保护和防止焊后PCB再度氧化的作用；该项成分对零件固定起到很重要的作用；D、溶剂（SOLVENT）：该成份是焊剂组份的溶剂，在锡膏的搅拌过程中起调节均匀的作用，对焊锡膏的寿命有一定的影响；（二）、焊料粉：焊料粉又称锡粉主要由锡铅合金组成，一般比例为63/37；另有特殊要求时，也有在锡铅合金中添加一定量的银、铋等金属的锡粉。

概括来讲锡粉的相关特性及其品质要求有如下几点：A、锡粉的颗粒形态对锡膏的工作性能有很大的影响：A-1、重要的一点是要求锡粉颗粒大小分布均匀，这里要谈到锡粉颗粒度分布比例的问题；在国内的焊料粉或焊锡膏生产厂商，大家经常用分布比例来衡量锡粉的均匀度：以25~45μm的锡粉为例，通常要求35μm左右的颗粒分度比例为60%左右，35μm 以下及以上部份各占20%左右；A-2、另外也要求锡粉颗粒形状较为规则；根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T 11186-1998）”中相关规定如下：“合金粉末形状应是球形的,但允许长轴与短轴的最大比为1.5的近球形状粉末。

如用户与制造厂达成协议，也可为其他形状的合金粉末。

”在实际的工作中，通常要求为锡粉颗粒长、短轴的比例一般在1.2以下。

A-3、如果以上A-1及A-2的要求项不能达到上述基本的要求，在焊锡膏的使用过程中，将很有可能会影响锡膏印刷、点注以及焊接的效果。

B、各种锡膏中锡粉与助焊剂的比例也不尽相同，选择锡膏时，应根据所生产产品、生产工艺、焊接元器件的精密程度以及对焊接效果的要求等方面，去选择不同的锡膏；B-1、根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T 11186-1998）”中相关规定，“焊膏中合金粉末百分(质量)含量应为65%-96%,合金粉末百分(质量)含量的实测值与订货单预定值偏差不大于±1%”；通常在实际的使用中，所选用锡膏其锡粉含量大约在90%左右，即锡粉与助焊剂的比例大致为90：10；B-2、普通的印刷制式工艺多选用锡粉含量在89-91.5%的锡膏；B-3、当使用针头点注式工艺时，多选用锡粉含量在84-87%的锡膏；B-4、回流焊要求器件管脚焊接牢固、焊点饱满、光滑并在器件（阻容器件）端头高度方向上有1/3至2/3高度焊料爬升，而焊锡膏中金属合金的含量，对回流焊焊后焊料厚度（即焊点的饱满程度）有一定的影响；为了证实这种问题的存在，有关专家曾做过相关的实验，现摘抄其最终实验结果如下表供参考：从上表看出，随着金属含量减少，回流焊后焊料的厚度减少，为了满足对焊点的焊锡量的要求，通常选用85%~92%含量的焊膏。

主要作用清除被焊表面的氧化物覆盖被焊表面，防止被再氧化界面活性作用，改善熔融钎料与被焊金属表面的润湿性，降低两相界面的表面张力改善熔融钎料的流动和扩展常用成分活性物---清除氧化物氢气、无机盐利用氧化还原性有机酸一般是羧酸、卤酸、磺酸。

由于环保要求，一般不使用卤酸。

羧酸（例如丁二酸、戊二酸）以金属皂的形式去除氧化物。

松香C19H29COOH活化温度79--224C，为环分子化合物，容易成膜，在焊接过程中可以传递热量形成保护膜。

在免清洗焊剂中，松香含量很少或者没有。

有机卤化物羧酸卤化物、有机胺氢卤盐酸有机胺与酸的复配有机胺含有胺基具有活性，可提高助焊剂的活性，并减轻残留剂的腐蚀。

有机胺与有机酸会形成不稳定的中和物，在焊接温度下会重新分解成有机酸与胺，这样可以确保有机酸的活性；在焊接结束后，有机胺会中和剩余的酸，就降低了残留物的酸度，减轻腐蚀。

有机胺三乙醇胺还可以使焊点光亮。

目前最适宜的就是将润湿能力较强的胺与有机酸复配。

在低温下羧酸活性较弱，但在高温下活性提升较快；活性较强的是有机磷酸、磺酸及有机胺氢卤盐酸。

表面活性剂降低焊剂的表面张力，会有残留，一般用量不大，比如op10溶剂溶剂是助焊剂各种成分的载体，溶解焊剂的各种成分，并为活性物提供电离H+的环境特殊助剂。

溶剂有以下几个要求：（1）沸点要合适。

沸点过高残留过多；沸点过低，容易挥发，无法提供电离环境（2）含有极性基团。

一般含有的羟基等亲水基团越多越好，越能发挥活性剂的活性；含有的R 基团越长，活性越差（3）黏度。

要有适合的黏度确保焊剂的流动性和粘附力，对焊接表面有成膜和保护作用。

一般情况下，高沸点的醇黏度较高，而低沸点的醇黏度较低。

故常使用混合醇，通常是高沸点醇和低沸点醇的混合。

例如乙醇和异丙醇的混合物。

还有使用溶于水的醇和不溶于水的醚作为溶剂。

缓蚀剂降低焊接后残留酸的腐蚀性，一般使用有机胺、酚、吡咯类物、含氮杂环化合物。

苯并三氮唑（BTA ）能在铜表面形成保护膜，抑制有机酸对铜的腐蚀。

助焊剂的主要成分解析助焊剂是一种广泛应用于焊接过程中的辅助材料，其作用是帮助提高焊接质量和效率。

助焊剂的主要成分决定了其具体的功能和应用领域。

在本文中，我们将对助焊剂的主要成分进行解析，以帮助我们更好地理解其作用和适用范围。

一、酒精类成分在很多助焊剂中，酒精类成分是常见的主要成分之一。

酒精具有良好的挥发性和燃烧性，可以在焊接过程中促进焊接金属的热传导，提高焊接接头的温度，从而促进焊缝的形成和填充。

酒精还可以帮助清除焊接表面的氧化层和杂质，提高焊接接头的质量。

二、树脂类成分树脂类成分在助焊剂中起到粘接和粘结的作用。

树脂可以在焊接过程中与金属表面形成化学键，增强焊缝的强度和稳定性。

树脂还可以填充焊缝中的空隙和裂缝，提高焊接接头的密封性和耐腐蚀性。

三、活性剂类成分活性剂是助焊剂中的关键成分之一，其作用是提高焊接表面的润湿性和活性，促进焊料的流动性和湿润性，从而实现焊接金属的连接。

常见的活性剂包括酸类、氯化物、酸性氧化物等。

这些成分可以与表面氧化物反应，去除焊接表面的氧化层，增加金属表面的活性，提高焊接接头的质量。

四、抗氧化剂类成分在焊接过程中，高温容易导致焊接金属表面的氧化，形成氧化层。

抗氧化剂是助焊剂中的重要成分，其作用是减少金属表面的氧化反应，保护焊接接头的质量。

抗氧化剂可以与氧化层反应，形成稳定的化合物，防止进一步氧化和腐蚀。

助焊剂的主要成分包括酒精类成分、树脂类成分、活性剂类成分和抗氧化剂类成分。

这些成分相互配合，共同发挥作用，提高焊接接头的质量和性能。

不同种类的助焊剂所含成分及其比例各异，适用于不同的焊接材料和焊接方式。

我们需要根据具体的焊接要求和应用场景选择合适的助焊剂，以确保焊接质量和效率的提高。

在我对助焊剂的研究中，我认为助焊剂的配方和成分的优化是提高焊接质量和效率的关键。

在选择助焊剂时，我们应该根据焊接材料的特性、焊接温度和焊接要求来确定所需的成分和比例。

助焊剂的使用量和涂敷方式也是影响焊接效果的重要因素，需要适当掌握。

助焊剂的成分因种类不同而有所差异，主要包括溶剂、成膜剂、表面活性剂、活性剂（包括有机酸与有机碱）、缓蚀剂、触变剂、抗氧剂、增粘剂、界面化合物生成抑制等。

其中，活性剂是为了提高助焊能力而在焊剂中加入的活性物质，它与焊料和被焊材料表面氧化物起化学反应，以便清洁金属表面和促进润湿。

活性剂分为无机活性剂，如氯化锌、氯化铵等；有机活性剂，如有机酸及有机卤化物等。

无机活性剂助焊性好，但作用时间长、腐蚀性大，不宜在电子装联中使用；有机活性剂作用柔和、时间短、腐蚀性小、电气绝缘性好，适宜在电子装联中使用。

成膜物质能在焊接后形成一层紧密的有机膜，保护了焊点和基板，具有防腐蚀性和优良的电气绝缘性。

常用的成膜物质有松香、酚醛树脂、丙烯酸树脂、氯乙烯树脂、聚氨酯等。

以上内容仅供参考，建议查阅化学类专业书籍或咨询化学专家以获取更准确的信息。

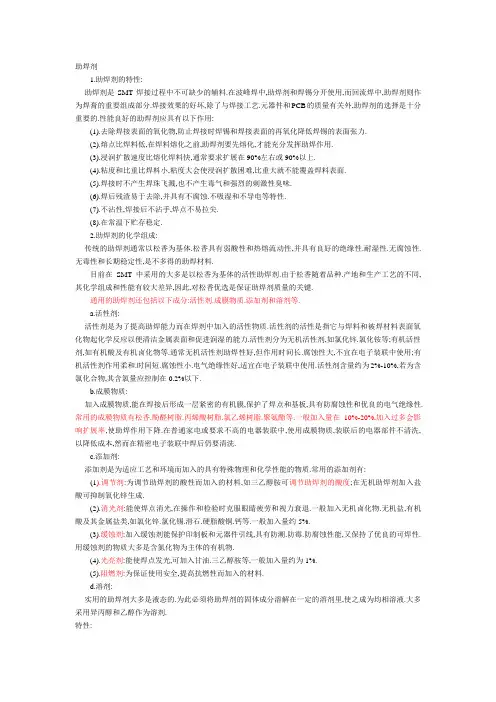

助焊剂1.助焊剂的特性:助焊剂是SMT焊接过程中不可缺少的辅料.在波峰焊中,助焊剂和焊锡分开使用,而回流焊中,助焊剂则作为焊膏的重要组成部分.焊接效果的好坏,除了与焊接工艺.元器件和PCB的质量有关外,助焊剂的选择是十分重要的.性能良好的助焊剂应具有以下作用:(1).去除焊接表面的氧化物,防止焊接时焊锡和焊接表面的再氧化降低焊锡的表面张力.(2).熔点比焊料低,在焊料熔化之前,助焊剂要先熔化,才能充分发挥助焊作用.(3).浸润扩散速度比熔化焊料快,通常要求扩展在90%左右或90%以上.(4).粘度和比重比焊料小,粘度大会使浸润扩散困难,比重大就不能覆盖焊料表面.(5).焊接时不产生焊珠飞溅,也不产生毒气和强烈的刺激性臭味.(6).焊后残渣易于去除,并具有不腐蚀.不吸湿和不导电等特性.(7).不沾性,焊接后不沾手,焊点不易拉尖.(8).在常温下贮存稳定.2.助焊剂的化学组成:传统的助焊剂通常以松香为基体.松香具有弱酸性和热熔流动性,并具有良好的绝缘性.耐湿性.无腐蚀性.无毒性和长期稳定性,是不多得的助焊材料.目前在SMT中采用的大多是以松香为基体的活性助焊剂.由于松香随着品种.产地和生产工艺的不同,其化学组成和性能有较大差异,因此,对松香优选是保证助焊剂质量的关键.通用的助焊剂还包括以下成分:活性剂.成膜物质.添加剂和溶剂等.a.活性剂:活性剂是为了提高助焊能力而在焊剂中加入的活性物质.活性剂的活性是指它与焊料和被焊材料表面氧化物起化学反应以便清洁金属表面和促进润湿的能力.活性剂分为无机活性剂,如氯化锌.氯化铵等;有机活性剂,如有机酸及有机卤化物等.通常无机活性剂助焊性好,但作用时间长.腐蚀性大,不宜在电子装联中使用;有机活性剂作用柔和.时间短.腐蚀性小.电气绝缘性好,适宜在电子装联中使用.活性剂含量约为2%-10%,若为含氯化合物,其含氯量应控制在0.2%以下.b.成膜物质:加入成膜物质,能在焊接后形成一层紧密的有机膜,保护了焊点和基板,具有防腐蚀性和优良的电气绝缘性.常用的成膜物质有松香.酚醛树脂.丙烯酸树脂.氯乙烯树脂.聚氨酯等.一般加入量在10%-20%,加入过多会影响扩展率,使助焊作用下降.在普通家电或要求不高的电器装联中,使用成膜物质,装联后的电器部件不清洗,以降低成本,然而在精密电子装联中焊后仍要清洗.c.添加剂:添加剂是为适应工艺和环境而加入的具有特殊物理和化学性能的物质.常用的添加剂有:(1).调节剂:为调节助焊剂的酸性而加入的材料,如三乙醇胺可调节助焊剂的酸度;在无机助焊剂加入盐酸可抑制氧化锌生成.(2).消光剂:能使焊点消光,在操作和检验时克服眼睛疲劳和视力衰退.一般加入无机卤化物.无机盐,有机酸及其金属盐类,如氯化锌.氯化锡.滑石.硬脂酸铜.钙等.一般加入量约5%.(3).缓蚀剂:加入缓蚀剂能保护印制板和元器件引线,具有防潮.防霉.防腐蚀性能,又保持了优良的可焊性.用缓蚀剂的物质大多是含氮化物为主体的有机物.(4).光亮剂:能使焊点发光,可加入甘油.三乙醇胺等,一般加入量约为1%.(5).阻燃剂:为保证使用安全,提高抗燃性而加入的材料.d.溶剂:实用的助焊剂大多是液态的.为此必须将助焊剂的固体成分溶解在一定的溶剂里,使之成为均相溶液.大多采用异丙醇和乙醇作为溶剂.特性:(1).对助焊剂中各种固体成分均具有良好的溶解性.(2).常温下挥发程度适中,在焊接温度下迅速挥发.(3).气味小.毒性小.3.助焊剂的分类:(1).按状态分有液态.糊状和固态三类.(2).按用途分有涂刷.喷涂和浸渍三类.(3).按助焊剂的活性大小分为无活化.低活化.适度活化.全活化和高度活化五类.。

助焊剂的主要成份及其作用A、活化剂(ACTIVATION)：该成份主要起到去除PCB铜膜焊盘表层及零件焊接部位的氧化物质的作用，同时具有降低锡、铅表面张力的功效；B、触变剂(THIXOTROPIC) ：该成份主要是调节焊锡膏的粘度以及印刷性能，起到在印刷中防止出现拖尾、粘连等现象的作用；C、树脂（RESINS）：该成份主要起到加大锡膏粘附性，而且有保护和防止焊后PCB再度氧化的作用；该项成分对零件固定起到很重要的作用；D、溶剂（SOLVENT）：该成份是焊剂组份的溶剂，在锡膏的搅拌过程中起调节均匀的作用，对焊锡膏的寿命有一定的影响；（二）、焊料粉：焊料粉又称锡粉主要由锡铅合金组成，一般比例为63/37；另有特殊要求时，也有在锡铅合金中添加一定量的银、铋等金属的锡粉。

概括来讲锡粉的相关特性及其品质要求有如下几点：A、锡粉的颗粒形态对锡膏的工作性能有很大的影响：A-1、重要的一点是要求锡粉颗粒大小分布均匀，这里要谈到锡粉颗粒度分布比例的问题；在国内的焊料粉或焊锡膏生产厂商，大家经常用分布比例来衡量锡粉的均匀度：以25~45μm的锡粉为例，通常要求35μm左右的颗粒分度比例为60%左右，35μm 以下及以上部份各占20%左右；A-2、另外也要求锡粉颗粒形状较为规则；根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T 11186-1998）”中相关规定如下：“合金粉末形状应是球形的,但允许长轴与短轴的最大比为1.5的近球形状粉末。

如用户与制造厂达成协议，也可为其他形状的合金粉末。

”在实际的工作中，通常要求为锡粉颗粒长、短轴的比例一般在1.2以下。

A-3、如果以上A-1及A-2的要求项不能达到上述基本的要求，在焊锡膏的使用过程中，将很有可能会影响锡膏印刷、点注以及焊接的效果。

B、各种锡膏中锡粉与助焊剂的比例也不尽相同，选择锡膏时，应根据所生产产品、生产工艺、焊接元器件的精密程度以及对焊接效果的要求等方面，去选择不同的锡膏；B-1、根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T 11186-1998）”中相关规定，“焊膏中合金粉末百分(质量)含量应为65%-96%,合金粉末百分(质量)含量的实测值与订货单预定值偏差不大于±1%”；通常在实际的使用中，所选用锡膏其锡粉含量大约在90%左右，即锡粉与助焊剂的比例大致为90：10；B-2、普通的印刷制式工艺多选用锡粉含量在89-91.5%的锡膏；B-3、当使用针头点注式工艺时，多选用锡粉含量在84-87%的锡膏；B-4、回流焊要求器件管脚焊接牢固、焊点饱满、光滑并在器件（阻容器件）端头高度方向上有1/3至2/3高度焊料爬升，而焊锡膏中金属合金的含量，对回流焊焊后焊料厚度（即焊点的饱满程度）有一定的影响；为了证实这种问题的存在，有关专家曾做过相关的实验，现摘抄其最终实验结果如下表供参考：从上表看出，随着金属含量减少，回流焊后焊料的厚度减少，为了满足对焊点的焊锡量的要求，通常选用85%~92%含量的焊膏。

助焊剂主要元素成分助焊剂主要元素成分的深入探讨1. 前言助焊剂是在电子工业中广泛使用的一种焊接辅助材料，它能够提高焊接质量和效率。

助焊剂的主要功能是清洁焊接表面、预防氧化以及增强焊点的可靠性。

而助焊剂能够发挥这些功能的主要原因在于它的成分。

2. 助焊剂主要元素成分的种类和功能2.1 酸性成分助焊剂中常见的酸性成分包括有机酸、砷酸和草酸等。

这些酸性成分主要起到清洁焊接表面的作用，去除氧化层以提供良好的焊接条件。

2.1.1 有机酸有机酸是助焊剂中常见的一种酸性成分，如脂肪酸、芳香族酸等。

它们能够与金属表面发生化学反应，将氧化物转化为可溶性的盐类，并帮助去除金属表面的污染物。

有机酸在助焊剂中的应用广泛，因其良好的清洁性能和较低的腐蚀性。

2.1.2 砷酸砷酸是助焊剂中的一种常见酸性成分，其主要作用是清除金属表面的氧化层，并稳定焊接反应。

砷酸可以与金属表面发生化学反应，生成可溶性的金属盐。

砷酸在助焊剂中的应用需要注意控制使用量，因为砷酸具有一定的毒性，要确保在安全使用的范围内。

2.1.3 草酸草酸是助焊剂中的一种常见酸性成分，其主要作用是去除焊接表面的铁锈和氧化层。

草酸具有很强的还原性，可以将铁锈还原为可焊接的金属表面。

草酸还具有润湿性，有助于焊接材料的润湿和传热。

2.2 碱性成分碱性成分在助焊剂中起着中和酸性物质的作用，以及调节焊接过程环境的作用。

常见的碱性成分包括氢氧化钠、氢氧化钾等。

2.2.1 氢氧化钠氢氧化钠是一种强碱性物质，常见于助焊剂中。

它可以与酸性成分进行中和反应，调节焊接过程中的酸碱平衡。

氢氧化钠还具有吸湿性，有助于焊接材料的润湿和流动性。

2.2.2 氢氧化钾氢氧化钾是助焊剂中常见的碱性成分，它与酸性物质反应也能够起到中和的作用。

氢氧化钾还能够增加焊接材料的润湿性和流动性，提高焊点的可靠性。

3. 个人观点和理解助焊剂作为焊接过程中的重要辅助材料，其主要元素成分的选择和应用对焊接质量有着重要影响。

助焊剂的成份配方助焊剂是一种在焊接过程中使用的材料，用于帮助提高焊接质量和效率。

助焊剂的成分配方通常由多种化学物质组成，这些化学物质有助于清除氧化物和杂质、降低焊接温度、增加焊接流动性和提高焊接接头的可靠性。

1.酒精类溶剂：酒精类溶剂通常被用作助焊剂中的溶剂，用于稀释其他化学物质，并提供一种适当的涂敷性能。

酒精类溶剂还可以帮助助焊剂更好地与表面发生接触。

2.酯类或醚类溶剂：酯类或醚类溶剂也可以用作助焊剂中的溶剂。

这些溶剂通常具有较高的挥发性和良好的溶解性，能够更好地与不同类型的金属表面发生反应。

3.合成树脂：合成树脂常被用作助焊剂的黏附剂，能够帮助助焊剂牢固地附着在焊接接头上，并提高焊接质量。

常见的合成树脂有聚酯树脂、聚丙烯酸酯树脂等。

4.活性物质：助焊剂中常含有一些活性物质，用于清除焊接接头表面的氧化物和污染物。

这些活性物质可以是有机酸、无机酸或其它化学物质，它们能够反应并溶解金属表面上的氧化物，以减少焊接接头的电阻并提高焊接接点的可靠性。

5.粘度调节剂：粘度调节剂可以帮助助焊剂更好地附着在焊接接头上，并改善其流动性。

常见的粘度调节剂有硅酮、聚醚等。

除了上述成分外，助焊剂中还可能包含一些添加剂，用于提高助焊剂的抗氧化性能、增加焊接接头的可靠性和耐腐蚀性。

这些添加剂可以是有机或无机化合物，如纳米颗粒、防锈剂、改性剂等。

需要强调的是，助焊剂的成分配方是根据具体的应用需求和焊接材料而定的，并且在实际应用中，不同厂家的助焊剂配方也会略有差异。

因此，选择适合具体应用的助焊剂配方是很重要的，以确保焊接质量和效率的最大化。

总结起来，助焊剂的成分配方主要包括酒精类溶剂、酯类或醚类溶剂、合成树脂、活性物质、粘度调节剂和添加剂等。

这些成分的比例和配方可以根据具体应用需求进行调整，以提高焊接质量和效率。
