高层建筑室内消火栓给水系统

高层建筑消防给水系统1. 简介高层建筑消防给水系统是指为了满足高层建筑消防灭火需求而设计的水源供应系统。

在高层建筑中，由于楼层较多、高度较高以及人员密集等特点，消防安全问题更为关键和复杂，因此需要专门的消防给水系统来保障安全。

2. 水源供应方式高层建筑消防给水系统的水源供应方式主要有以下几种：•直接引用自来水供水：通过直接引用城市自来水管网的水源供应给建筑消防系统使用。

这种方式的优点是供水稳定可靠，但在火灾发生时可能会受到城市自来水管网的压力不足等因素影响。

•建筑自有水源供水：通过在高层建筑内设置水箱或水泵等设备，将自来水存储在建筑内部，供消防系统使用。

这种方式的优点是可以提供稳定的供水压力，但需要考虑建筑内部水源的存储和管理等问题。

•水泵和水箱组合供水：通过在高层建筑内设置水泵和水箱等设备，结合直接引用自来水供水和建筑自有水源供水的方式，来满足高层建筑消防系统的需求。

这种方式的优点是既可以利用城市自来水网络的供水稳定性，又可以通过自有水源供水方式提供稳定的供水压力。

3. 给水系统组成高层建筑消防给水系统主要由以下几部分组成：•水泵房：负责将水源抽取和供应到消防系统中，通常设置在地下室或一楼。

水泵房需要配备水泵、水泵控制系统和紧急备用发电机等设备，以确保供水的稳定性和可靠性。

•水箱：用于储存自有水源，通常设置在高层建筑的顶部或高层楼层。

水箱需要具备一定的容量，可以根据消防系统的需求确定。

同时，水箱需要定期清洗和维护，以确保储存水源的清洁和卫生。

•消火栓系统：用于提供灭火作战用水，通常设置在每个楼层的楼梯间或走廊等位置。

消火栓系统包括消火栓、消防水枪、消防泡沫等设备，用于提供灭火水源。

•喷淋系统：用于提供消防自动喷水灭火，通常设置在每个楼层的公共区域和关键部位。

喷淋系统利用喷头等设备，可以在发生火灾时迅速对火源进行喷水灭火。

•室内消火栓系统：用于提供建筑内部的灭火用水，通常设置在高层建筑的公共区域和楼梯间等位置。

超高层建筑消防给水系统设计要点摘要：本文主要探讨列举了超高层建筑中消防系统的设计，主要包括消防中的消火栓给水系统、自动水灭火系统、气体灭火系统。

其中重点探讨关于超高层消火栓及自动喷淋系统的分区、以及供水方式。

关键词：超高层建筑消火栓系统自动喷水灭火系统分区供水气体灭火1 前言随着我国经济水平以及城镇化水平的提高，经济发达城市的超高层建筑的建设也逐渐增多。

由于消防车的供水高度有限，对于这些超高层建筑，消防车扑救火灾已经无能为力；另一方面消防队员登临起火地点的时间比较长。

为此超高层建筑火灾扑救应完全立足于自救，自救主要依靠室内消防给水系统，特别是自动喷水灭火系统。

因此可靠的消防给水系统就显得尤为重要。

2 以广东某超高层项目为例简述消防系统的设计2.1项目概况该项目为1栋230m的超高层公建，地上51层、地下4层，共设4个避难层分别为12层、23层、34层及43层。

电房设置于23层、43层及地下车库内，屋面设置有配电间。

建筑内设有3层通高、高度15m的宴会大厅、办公区域、酒店区域。

2.2消防系统的设计根据《建筑设计防火规范》的相关条文规定，该建筑设置以下消防系统：消火栓给水系统、自动喷水灭火系统、大空间智能水泡系统、气体灭火系统、建筑灭火器系统。

2.2．1 消防给水系统本建筑采用下部楼层常高压、上部楼层临时高压的消防给水系统。

分别于负一层、二十三层避难层设置转输水池，在屋顶设备房上方设置高位消防水池，采用转输水池串联加压。

具体消防供水方案设计如下：消防转输用水和室外消火栓用水合用消防水池设置于地下车库负一层，消防水池有效容积V1=室外消火栓用水量+转输水量=40×3600×3÷1000+100=532m3。

消防水池按照规范要求分为两格，消防转输泵、室外消火栓泵合用泵房设置于负二层以减少消防水池无效水深。

负二层转输泵将水加压提升至二十三层中间转输水池，中间转输水池分两格，总有效容积60m3；再通过中间转输泵加压提升至屋顶消防水池，有效容积V2=室内消火栓用水量+自动喷淋用水量=40×3600×3÷1000 + 45×3600×1÷1000 =594 m3。

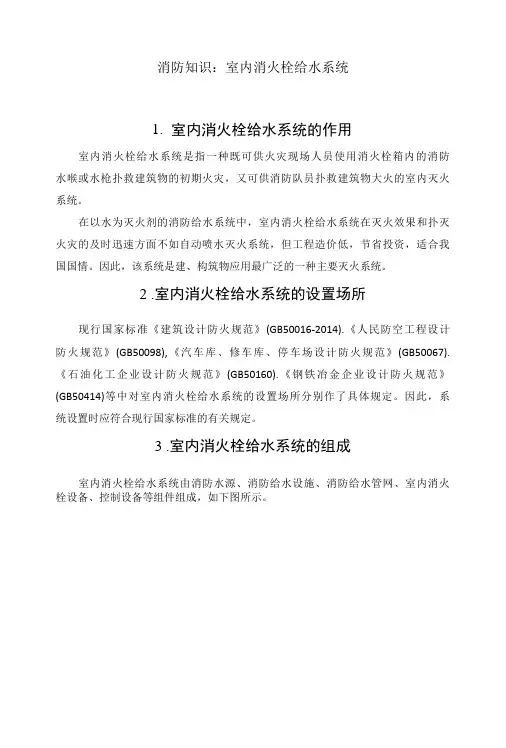

消防知识：室内消火栓给水系统1.室内消火栓给水系统的作用室内消火栓给水系统是指一种既可供火灾现场人员使用消火栓箱内的消防水喉或水枪扑救建筑物的初期火灾，又可供消防队员扑救建筑物大火的室内灭火系统。

在以水为灭火剂的消防给水系统中，室内消火栓给水系统在灭火效果和扑灭火灾的及时迅速方面不如自动喷水灭火系统，但工程造价低，节省投资，适合我国国情。

因此，该系统是建、构筑物应用最广泛的一种主要灭火系统。

2.室内消火栓给水系统的设置场所现行国家标准《建筑设计防火规范》(GB50016-2014).《人民防空工程设计防火规范》(GB50098),《汽车库、修车库、停车场设计防火规范》(GB50067). 《石油化工企业设计防火规范》(GB50160).《钢铁冶金企业设计防火规范》(GB50414)等中对室内消火栓给水系统的设置场所分别作了具体规定。

因此，系统设置时应符合现行国家标准的有关规定。

3.室内消火栓给水系统的组成室内消火栓给水系统由消防水源、消防给水设施、消防给水管网、室内消火栓设备、控制设备等组件组成，如下图所示。

其中消防给水设施包括消防水泵、消防水箱、水泵接合器等，该设施的主要任务是为系统储存并提供火火用水；给水管网包括进水管、水平干管、消防竖管等，其任务是向室内消火栓设备输送灭火用水；室内消火栓设备包括水带、水枪、水喉等，它是供人员灭火使用的主要工具；控制设备用于启动消防水泵，并监控系统的工作状态。

通过这些设施有机协调的工作，确保系统的灭火效果。

4.室内消火栓给水系统的类型41按压力高低分类4.1.1.室内高压消防给水系统室内高压消防给水系统（又称常高压消防给水系统），指无论有无火警，系统经常能保证最不利点灭火设备处有足够高的水压，火灾时不需要再开启消防水泵加压。

一般当室外有可能利用地势设置高位水池（例如在山岭上较高处设置消防水池）或设置区域集中高压消防给水系统时，才具备高压消防给水系统的条件。

4.12临时高压消防给水系统临时高压消防给水系统，指系统平时仅能保证消防水压而不能保证消防用水量，发生火灾时，通过启动消防水泵提供灭火用水量。

一般高层住宅楼消防设施配置要求住宅建筑分高层和单多层，建筑高度不大于27m的住宅建筑为单多层；高层又分一类和二类，建筑高度大于54m的住宅建筑为一类，建筑高度大于27m，但不大于54m的住宅建筑为二类。

建筑高度超过100m的高层建筑称为超高层建筑。

一般一类高层住宅消防设施有以下配置要求：1)室外消火栓给水系统配置。

2)室内消火栓给水系统配置。

3)自动喷水灭火系统配置。

4)泵房、消防水池和水箱配置。

5)火灾自动报警系统配置。

6)防排烟系统配置。

7)消防电梯配置。

8)应急照明和疏散指示标志配置。

9)建筑灭火器配置。

（一）高层建筑必须设置室外消火栓给水系统。

其室外消防用水量不应小于40L/s。

室外消火栓的数量应经计算确定，每个室外消火栓的用水量为10～15L/s，应设2～3个室外消火栓。

室外消火栓给水管网应布置成环状，其进水管不宜少于两条。

室外消火栓应沿高层建筑均匀布置，距楼的距离宜为5～40m，距路边的距离不宜大于2m，与被保护对象的距离不应大于150m。

（二）高层建筑必须设置室内消火栓给水系统。

室内消火栓用水量不应小于40L/s，同时使用消防水枪数不应少于8支，每根竖管最小流量为15L/S。

室内消火栓系统采用临时高压给水系统，消防管网应布置成环状，包括设备层在内的各层均应设置室内消火栓。

消火栓应设置在走廊、楼梯间及其休息平台和前室明显易于取用的地点。

室内消火栓的布置应满足同一平面2支消防水枪的2股充实水柱同时到达任何部位的要求，消火栓栓口动压不应小于0.35MPa,且消防水枪充实水柱应按13m计算。

室内消火栓的间距不应大于30m，消火栓栓口距地面宜为 1.1m，消火栓口栓口出水方向宜向下或与设置消火栓的墙面相垂直，消火栓口的出水压力不应大于0.5MPa，当大于0.7MPa时，必须设置减压设装置。

因该建筑采用临时高压给水系统，在屋顶应设置储水量不小于18m3的高位水箱。

应采用同一型号规格DN65室内消火栓，配置公称直径为65 MM的有内衬里且长度不宜超过25M的消防水带。

高层建筑室内消火栓给水的系统类型随着城市化进程的不断发展，高层建筑的建设和数量增加。

一旦发生火灾，对于高层建筑来说，后果不堪设想。

因此，在高层建筑的建设过程中，必须要加强消防设施的建设，其中最为重要的便是室内消火栓给水系统。

下面就让我们来详细了解一下高层建筑室内消火栓给水系统类型。

一、恒压供水系统恒压供水系统又称增压供水系统，是指在建筑物内安装一组增压装置将公共水网的水压压力加压，然后通过输水管路向建筑物各个部位供水，以保证水压恒定的技术。

此系统的主要特点为：水压力恒定、水流量充足、操作简便。

但是，其价格较高，安装难度大，维护和保养成本也较高。

二、重力式水供水系统重力式水供水系统也称为自流式水供水系统，是指依靠水箱自然形成的水压向室内输送水源的一种供水方法。

这种供水系统成本较低，结构简单，建造容易，但是因为其依赖于水箱自身重量形成水压，因此建筑物的高度受到很大限制，且水压水量也难以保证，不适合高层建筑使用。

三、增压自流式消火栓给水系统增压自流式消火栓给水系统集恒压供水系统和重力式供水系统的优点于一身，具有水源稳定、投资费用低、安装维护简便等优点。

其中，增压是指在水源加装一个增压泵，使水压力加大，而自流则是指该系统里内嵌有自由落体阀，可以自动启动，从而保证系统的供水量。

四、污水泵房消火栓给水系统污水泵房消火栓给水系统以污水泵房作为消防供水源，并经过特定的管道输送至消防栓给水消防系统。

这种消火栓给水系统在建筑物内的管路距离要求较长的情况下，具有省电、使用寿命长等优点。

但是因为消防水源不是专用的，除非严格按照规定操作，否则安全隐患较大。

五、增压式恒压消火栓给水系统增压式恒压消火栓给水系统是根据恒压供水系统设计优点，在恒压供水系统中对接加压泵达到增压的目的。

增压式恒压消火栓给水系统的管路一般为压力管道，中间不需要安装自由落体阀。

其特点是安装方便，省去了安装自由落体阀的环节，并且水压稳定。

总的来说，不同的消防栓给水系统类型在相应的楼层高度和场地条件下都具有自己的优势、特点和适用范围。

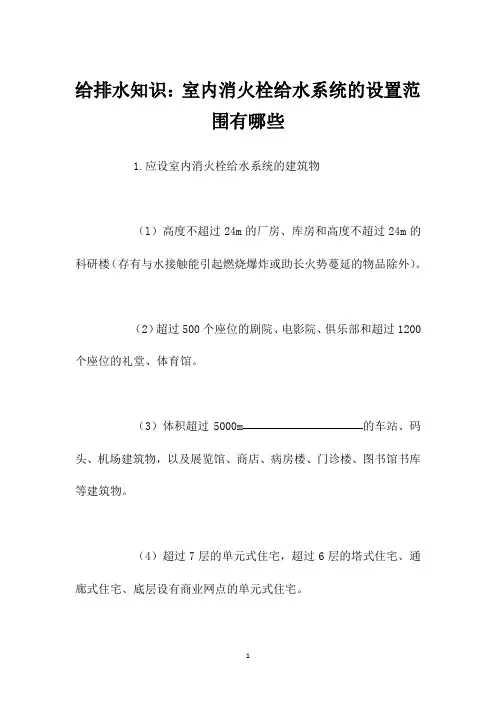

给排水知识：室内消火栓给水系统的设置范
围有哪些
1.应设室内消火栓给水系统的建筑物
（l）高度不超过24m的厂房、库房和高度不超过24m的科研楼（存有与水接触能引起燃烧爆炸或助长火势蔓延的物品除外）。

（2）超过500个座位的剧院、电影院、俱乐部和超过1200个座位的礼堂、体育馆。

（3）体积超过5000m 的车站、码头、机场建筑物，以及展览馆、商店、病房楼、门诊楼、图书馆书库等建筑物。

（4）超过7层的单元式住宅，超过6层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅。

（5）超过5层或体积超过1000m 的教学楼等其他民用建筑。

（6）级文物保护单位的重点砖木或木结构古建筑。

（7）人防工程中使用面积超过300m的商场、医院、旅馆、展览厅、旱冰场、体育场、舞厅、电子游艺场等；使用面积超过450m 的餐厅、丙类和丁类生产车间及物品库房；电影院、礼堂；消防电梯前室。

（8）停车库、修车库。

（9）高层民用建筑必须设置室内消防给水系统。

除无可燃物的设备层外，主体建筑和裙房各层均应设室内消火栓。

2.可不设室内消火栓给水系统的建筑物
（1）耐火等级为一、二级，且可燃物较少的丁、戊类厂
房和库房（高层工业建筑除外）。

（2）耐火等级为二、四级，且建筑体积不超过3000m的丁类厂房和建筑体积不超过5000m 的戊类厂房。

（3）幼室内没有生产、生活给水管道，且室外消防用水取自储水池，同时建筑体积不超过1000m 的建筑物。

（4）耐火等级为一、二级的N类停车库。

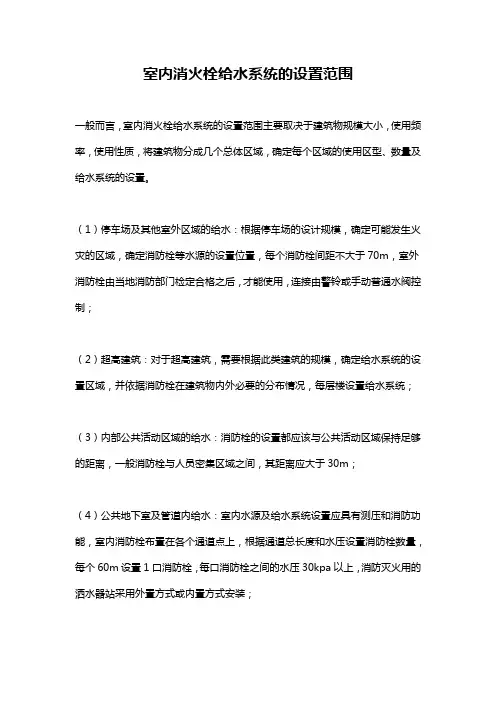

室内消火栓给水系统的设置范围
一般而言，室内消火栓给水系统的设置范围主要取决于建筑物规模大小，使用频率，使用性质，将建筑物分成几个总体区域，确定每个区域的使用区型、数量及给水系统的设置。

（1）停车场及其他室外区域的给水：根据停车场的设计规模，确定可能发生火灾的区域，确定消防栓等水源的设置位置，每个消防栓间距不大于70m，室外消防栓由当地消防部门检定合格之后，才能使用，连接由警铃或手动普通水阀控制；
（2）超高建筑：对于超高建筑，需要根据此类建筑的规模，确定给水系统的设置区域，并依据消防栓在建筑物内外必要的分布情况，每层楼设置给水系统；
（3）内部公共活动区域的给水：消防栓的设置都应该与公共活动区域保持足够的距离，一般消防栓与人员密集区域之间，其距离应大于30m；
（4）公共地下室及管道内给水：室内水源及给水系统设置应具有测压和消防功能，室内消防栓布置在各个通道点上，根据通道总长度和水压设置消防栓数量，每个60m设置1口消防栓，每口消防栓之间的水压30kpa以上，消防灭火用的洒水器站采用外置方式或内置方式安装；
（5）机电及消防装备设施的给水：根据室内机电及消防装备的设置位置及使用情况，决定消防栓的设置范围，机电消防系统的设置和室外消防栓的布置一定要根据灭火和抢险的情况考虑；
（6）装备变更及新增给水：因装备变更或新建工程施工需要，消防系统需要变更消防栓的设置范围，应及时做好上述变更和新增，确保消防系统的完整性和适当的设置范围。

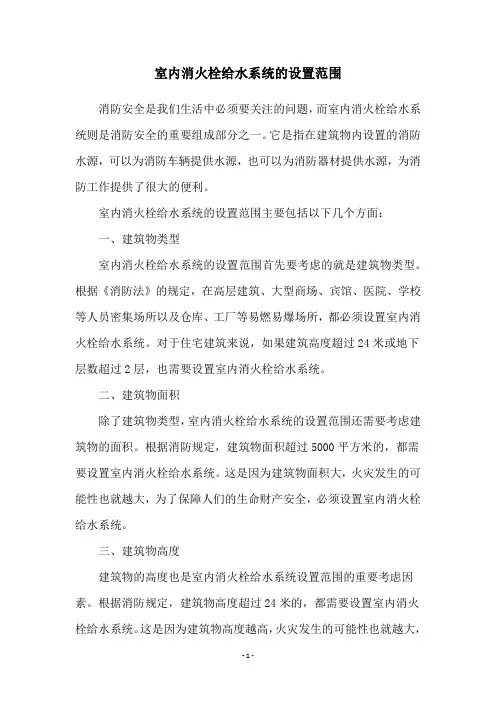

室内消火栓给水系统的设置范围消防安全是我们生活中必须要关注的问题，而室内消火栓给水系统则是消防安全的重要组成部分之一。

它是指在建筑物内设置的消防水源，可以为消防车辆提供水源，也可以为消防器材提供水源，为消防工作提供了很大的便利。

室内消火栓给水系统的设置范围主要包括以下几个方面：一、建筑物类型室内消火栓给水系统的设置范围首先要考虑的就是建筑物类型。

根据《消防法》的规定，在高层建筑、大型商场、宾馆、医院、学校等人员密集场所以及仓库、工厂等易燃易爆场所，都必须设置室内消火栓给水系统。

对于住宅建筑来说，如果建筑高度超过24米或地下层数超过2层，也需要设置室内消火栓给水系统。

二、建筑物面积除了建筑物类型，室内消火栓给水系统的设置范围还需要考虑建筑物的面积。

根据消防规定，建筑物面积超过5000平方米的，都需要设置室内消火栓给水系统。

这是因为建筑物面积大，火灾发生的可能性也就越大，为了保障人们的生命财产安全，必须设置室内消火栓给水系统。

三、建筑物高度建筑物的高度也是室内消火栓给水系统设置范围的重要考虑因素。

根据消防规定，建筑物高度超过24米的，都需要设置室内消火栓给水系统。

这是因为建筑物高度越高，火灾发生的可能性也就越大，同时也会给消防工作带来很大的困难，因此必须设置室内消火栓给水系统。

四、建筑物用途建筑物的用途也是室内消火栓给水系统设置范围的重要考虑因素。

根据消防规定，一些特殊用途的建筑物，如化工厂、油库、电力设施等，都必须设置室内消火栓给水系统。

这是因为这些建筑物存在着很大的火灾风险，必须设置室内消火栓给水系统来保障人们的生命财产安全。

总之，室内消火栓给水系统的设置范围是非常广泛的，不同的建筑物需要根据其类型、面积、高度、用途等因素来进行设置。

只有在建筑物内设置了室内消火栓给水系统，才能够在发生火灾时提供及时有效的水源，为消防工作提供更好的保障。

因此，我们应该认真对待室内消火栓给水系统的设置，让消防安全得到更好的保障。

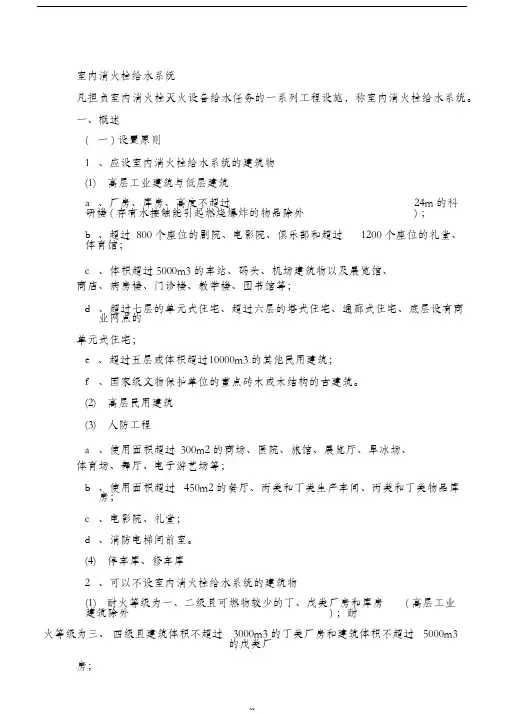

室内消火栓给水系统凡担负室内消火栓灭火设备给水任务的一系列工程设施，称室内消火栓给水系统。

一、概述( 一 ) 设置原则1、应设室内消火栓给水系统的建筑物(1)高层工业建筑与低层建筑a 、厂房、库房、高度不超过24m的科研楼 ( 存有水接触能引起燃烧爆炸的物品除外) ；b 、超过 800 个座位的剧院、电影院、俱乐部和超过1200 个座位的礼堂、体育馆；c、体积超过 5000m3的车站、码头、机场建筑物以及展览馆、商店、病房楼、门诊楼、教学楼、图书馆等；d、超过七层的单元式住宅、超过六层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅；e 、超过五层或体积超过10000m3的其他民用建筑；f、国家级文物保护单位的重点砖木或木结构的古建筑。

(2)高层民用建筑(3)人防工程a、使用面积超过300m2的商场、医院、旅馆、展览厅、旱冰场、体育场、舞厅、电子游艺场等；b、使用面积超过 450m2的餐厅、丙类和丁类生产车间、丙类和丁类物品库房；c、电影院、礼堂；d、消防电梯间前室。

(4)停车库、修车库2、可以不设室内消火栓给水系统的建筑物(1) 耐火等级为一、二级且可燃物较少的丁、戊类厂房和库房( 高层工业建筑除外) ；耐火等级为三、四级且建筑体积不超过3000m3的丁类厂房和建筑体积不超过5000m3的戊类厂房；(2) 室内没有生产、生活给水管道，室外消防用水取自储水池且建筑体积不超过5000m3的建筑物。

3、视情况确定是否设置室内消火栓给水系统的建筑物在一座一、二级耐火等级的厂房内，如有生产性质不同的部位时，可根据各部位的特点确定设置或不设置室内消防给水。

4、宜增设消防水喉设备的建筑物(1)设有空气调节系统的旅馆、办公楼；(2)超过 1500 个座位剧院、会堂，其闷顶内安装有面灯部位马道处。

( 二 ) 分类1 、低层建筑室内消火栓给水系统建筑高度不超过10 层的住宅以及小于24m的建筑的内设置的室内消火栓给水系统，称为低层建筑室内消火栓给水系统。

高层建筑室内消火栓给水系统计算例子:某宾馆建筑有地上10层和地下室一层,该建筑地上第一层层高为3.3 m,其余层高均为3.0 m,其设计系统图如图1,计算消防水箱的储水量。

解:(1最不利点的确定通过系统图断最远点、最高点的消火栓1′为最不利点。

(2水枪喷嘴处所需水压查表,水枪喷嘴直径选择19mm ,水枪系数φ值为0.0097;充实水柱m H 要求不小于10m ,选m H =10m ,水枪实验系数f ∂值为1.20。

水枪喷嘴处所需水压k P a O mH H f H f H m m q 1366.13102.10097.01/(102.1-1/(2==⨯⨯-⨯=∙∂∙∂=(3水枪喷嘴的出流喷口直径19mm 的水枪水流特性系数B 为1.577。

/(5/(63.46.13577.1s L s L BH q q xh <=⨯==取q xh =5L/s则:2211515.85(1.577xh q q H m B ''=== (4水带阻力19mm 的水枪配65mm 水带,衬胶水带阻力较小,室内消火栓水带多为衬胶水带。

查表知65mm 水带阻力系数Z A 值为0.00172.水带阻力损失:m q L A h xh d z d 86.052000172.022=⨯⨯=∙∙=(5消防栓口所需的水压: 最不利点1ˊ消火栓口的水压O mH H h H H k d q xh 271.18286.085.151=++=++= (6水力计算本设计按不考虑自喷系统进行,则规范规定,室内消防流量不得小于20L/s ,消防竖管的最小流量为10 L/s 。

同时,消防竖管的布置,应保证同层相邻两个消火栓的水枪的充实水柱同时达到被保护范围内的任何部位。

因此需要计算两根竖管的消防流量。

按规范规定每根消防竖管的直径应按通过的流量经计算确定,但不应小于100mm 。

初步设计选择DN100。

管道局部水头损失,消火栓系统按管道沿程水头损失的10%采用。

高层建筑消防给水系统给水方式的选择高层建筑消防给水系统是建筑物中至关重要的一部分，它直接关系到人们在紧急情况下的生命安全。

而给水系统的选择对于整个消防系统的可靠性和效果起着至关重要的作用。

今天我们将探讨高层建筑消防给水系统给水方式的选择，希望能对相关从业人员和社会公众有所帮助。

高层建筑消防给水系统的可靠性与安全性是首要考虑的因素。

在选用给水方式时，应当综合考虑取消水源、水质、水压、供水稳定性等因素。

目前，常见的给水方式包括市政自来水给水、室内给水罐给水、消火栓泵站给水等。

市政自来水给水是较为常见的一种方式。

这种方式直接利用城市供水系统进行给水，具有供水稳定、水质可靠等优点。

但是在突发紧急情况下，市政自来水系统可能会出现一些问题，例如水压不足、管网故障等，这就要求高层建筑消防给水系统必须设置备用供水设备，以确保在紧急情况下能够及时供水。

消火栓泵站给水是一种较为常见的方式，特别是对于需要大流量供水的高层建筑。

消火栓泵站可以通过专用泵将地下水库或市政自来水加压给楼层供水，其优点是可以满足大流量的消防需求，对于高层建筑来说是非常重要的。

但是这种方式也存在一些弊端，例如需要消耗大量电能，而且在供电系统出现故障时可能无法正常供水。

选择合适的给水方式对于高层建筑消防系统至关重要。

在选用给水方式时，应该充分考虑建筑物本身的特点、地区水资源情况、系统成本以及长期维护等因素。

为了确保给水系统的可靠性和安全性，相关监管部门应当加强对高层建筑消防给水系统的规范和监督。

只有这样，才能够更好地保障高层建筑的消防安全，保护人们的生命财产安全。
