总线结构概述

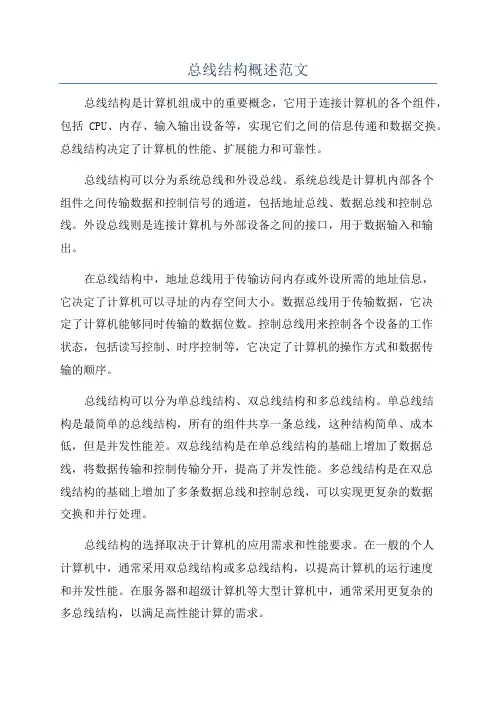

总线结构概述范文总线结构是计算机组成中的重要概念，它用于连接计算机的各个组件，包括CPU、内存、输入输出设备等，实现它们之间的信息传递和数据交换。

总线结构决定了计算机的性能、扩展能力和可靠性。

总线结构可以分为系统总线和外设总线。

系统总线是计算机内部各个组件之间传输数据和控制信号的通道，包括地址总线、数据总线和控制总线。

外设总线则是连接计算机与外部设备之间的接口，用于数据输入和输出。

在总线结构中，地址总线用于传输访问内存或外设所需的地址信息，它决定了计算机可以寻址的内存空间大小。

数据总线用于传输数据，它决定了计算机能够同时传输的数据位数。

控制总线用来控制各个设备的工作状态，包括读写控制、时序控制等，它决定了计算机的操作方式和数据传输的顺序。

总线结构可以分为单总线结构、双总线结构和多总线结构。

单总线结构是最简单的总线结构，所有的组件共享一条总线，这种结构简单、成本低，但是并发性能差。

双总线结构是在单总线结构的基础上增加了数据总线，将数据传输和控制传输分开，提高了并发性能。

多总线结构是在双总线结构的基础上增加了多条数据总线和控制总线，可以实现更复杂的数据交换和并行处理。

总线结构的选择取决于计算机的应用需求和性能要求。

在一般的个人计算机中，通常采用双总线结构或多总线结构，以提高计算机的运行速度和并发性能。

在服务器和超级计算机等大型计算机中，通常采用更复杂的多总线结构，以满足高性能计算的需求。

总线结构的设计需要考虑以下几个方面的因素。

首先是带宽，即总线能够传输的数据量，它决定了计算机的数据传输速度。

其次是传输的延迟，即数据从发出到接收的时间间隔，它决定了计算机的反应速度。

再次是可扩展性，即总线能够连接的设备数量和种类，它决定了计算机的可拓展性和灵活性。

最后是可靠性，即总线能够正常工作的稳定性和容错性，它决定了计算机的可靠性和持久性。

总的来说，总线结构是计算机组成的重要组成部分，它实现了计算机内部各个组件的连接和数据交换，决定了计算机的性能、扩展能力和可靠性。

单片机总线概述，单片机的三总线结构
一、总线概述
计算机系统是以微处理器为核心的，各器件要与微处理器相连，且必须
协调工作，所以在微处理机中引入了总线的概念，各器件共同享用总线，任何
时候只能有一个器件发送数据(可以有多个器件同时接收数据) 。

计算机的总线分为控制总线、地址总线和数据总线等三种。

而数据总线
用于传送数据，控制总线用于传送控制信号，地址总线则用于选择存储单元或外设。

二、单片机的三总线结构
51 系列单片机具有完善的总线接口时序，可以扩展控制对象，其直接寻址能力达到64k( 2 的16 次方) 。

在总线模式下，不同的对象共享总线，独立编址、分时复用总线，CPU 通过地址选择访问的对象，完成与各对象之间的信息传递。

单片机三总线扩展示意如图1 所示。

1、数据总线
51 单片机的数据总线为P0 口，P0 口为双向数据通道，CPU 从P0 口送出和读回数据。

2、地址总线
51 系列单片机的地址总线为16 位。

为了节约芯片引脚，采用P0 口复用方式，除了作为数据总线外，在ALE 信号时序匹配下，通过外置的数据锁存器，在总线访问前半周期从P0 口送出低8 位地址，后半周期从P0 口送出8 位数据。

高8 位地址则通过P2 口送出。

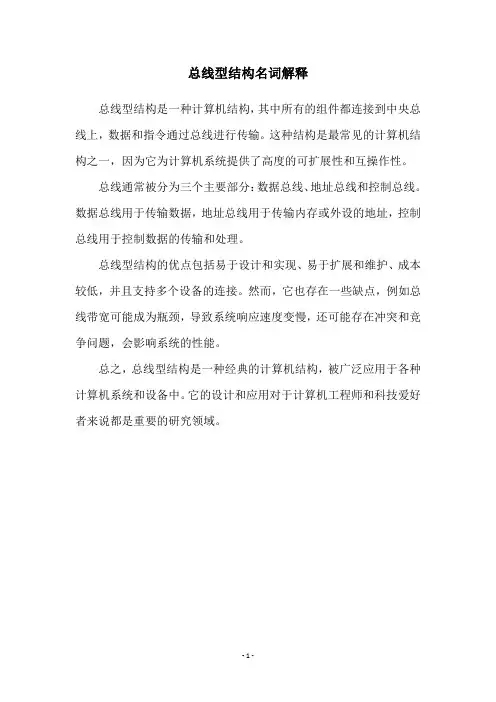

总线型结构名词解释
总线型结构是一种计算机结构，其中所有的组件都连接到中央总线上，数据和指令通过总线进行传输。

这种结构是最常见的计算机结构之一，因为它为计算机系统提供了高度的可扩展性和互操作性。

总线通常被分为三个主要部分：数据总线、地址总线和控制总线。

数据总线用于传输数据，地址总线用于传输内存或外设的地址，控制总线用于控制数据的传输和处理。

总线型结构的优点包括易于设计和实现、易于扩展和维护、成本较低，并且支持多个设备的连接。

然而，它也存在一些缺点，例如总线带宽可能成为瓶颈，导致系统响应速度变慢，还可能存在冲突和竞争问题，会影响系统的性能。

总之，总线型结构是一种经典的计算机结构，被广泛应用于各种计算机系统和设备中。

它的设计和应用对于计算机工程师和科技爱好者来说都是重要的研究领域。

- 1 -。

总线网络结构知识网络的拓扑结构是抛开网络物理连接来讨论网络系统的连接形式，网络中各站点相互连接的方法和形式称为网络拓扑。

拓扑图给出网络服务器、工作站的网络配置和相互间的连接，它的结构主要有星型结构、总线结构、树型结构、网状结构、蜂窝状结构、分布式结构等。

星型结构星型结构是指各工作站以星型方式连接成网。

网络有中央节点，其他节点（工作站、服务器）都与中央节点直接相连，这种结构以中央节点为中心，因此又称为集中式网络。

它具有如下特点：结构简单，便于管理；控制简单，便于建网；网络延迟时间较小，传输误差较低。

但缺点也是明显的：成本高、可靠性较低、资源共享能力也较差。

环型结构环型结构由网络中若干节点通过点到点的链路首尾相连形成一个闭合的环，这种结构使公共传输电缆组成环型连接，数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。

环型结构具有如下特点：信息流在网中是沿着固定方向流动的，两个节点仅有一条道路，故简化了路径选择的控制；环路上各节点都是自举控制，故控制软件简单；由于信息源在环路中是串行地穿过各个节点，当环中节点过多时，势必影响信息传输速率，使网络的响应时间延长；环路是封闭的，不便于扩充；可靠性低，一个节点故障，将会造成全网瘫痪；维护难，对分支节点故障定位较难。

总线型结构总线结构是指各工作站和服务器均挂在一条总线上，各工作站地位平等，无中心节点控制，公用总线上的信息多以基带形式串行传递，其传递方向总是从发送信息的节点开始向两端扩散，如同广播电台发射的信息一样，因此又称广播式计算机网络。

各节点在接受信息时都进行地址检查，看是否与自己的工作站地址相符，相符则接收网上的信息。

总线型结构的网络特点如下：结构简单，可扩充性好。

当需要增加节点时，只需要在总线上增加一个分支接口便可与分支节点相连，当总线负载不允许时还可以扩充总线；使用的电缆少，且安装容易；使用的设备相对简单，可靠性高；维护难，分支节点故障查找难。

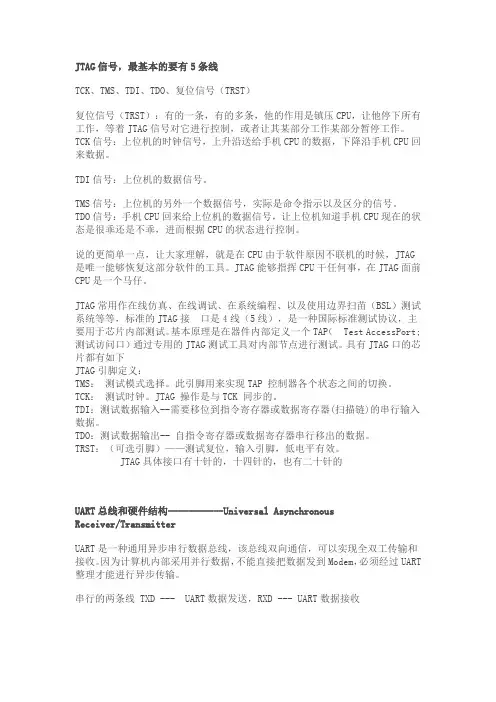

JTAG信号，最基本的要有5条线TCK、TMS、TDI、TDO、复位信号（TRST）复位信号（TRST）：有的一条，有的多条，他的作用是镇压CPU，让他停下所有工作，等着JTAG信号对它进行控制，或者让其某部分工作某部分暂停工作。

TCK信号：上位机的时钟信号，上升沿送给手机CPU的数据，下降沿手机CPU回来数据。

TDI信号：上位机的数据信号。

TMS信号：上位机的另外一个数据信号，实际是命令指示以及区分的信号。

TDO信号：手机CPU回来给上位机的数据信号，让上位机知道手机CPU现在的状态是很乖还是不乖，进而根据CPU的状态进行控制。

说的更简单一点，让大家理解，就是在CPU由于软件原因不联机的时候，JTAG 是唯一能够恢复这部分软件的工具。

JTAG能够指挥CPU干任何事，在JTAG面前CPU是一个马仔。

JTAG常用作在线仿真、在线调试、在系统编程、以及使用边界扫苗（BSL）测试系统等等，标准的JTAG接口是4线（5线），是一种国际标准测试协议，主要用于芯片内部测试。

基本原理是在器件内部定义一个TAP（ Test AccessPort;测试访问口）通过专用的JTAG测试工具对内部节点进行测试。

具有JTAG口的芯片都有如下JTAG引脚定义：TMS：测试模式选择。

此引脚用来实现TAP 控制器各个状态之间的切换。

TCK：测试时钟。

JTAG 操作是与TCK 同步的。

TDI：测试数据输入--需要移位到指令寄存器或数据寄存器(扫描链)的串行输入数据。

TDO：测试数据输出-- 自指令寄存器或数据寄存器串行移出的数据。

TRST：（可选引脚）——测试复位，输入引脚，低电平有效。

JTAG具体接口有十针的，十四针的，也有二十针的UART总线和硬件结构-----------Universal AsynchronousReceiver/TransmitterUART是一种通用异步串行数据总线，该总线双向通信，可以实现全双工传输和接收。
