PVC管内外径对照表在建筑、装修、给排水等领域，PVC 管是一种常用的管材。
为了能够准确选择和使用合适规格的 PVC 管，了解其内外径尺寸是非常重要的。
下面为大家详细列出一份常见的 PVC 管内外径对照表。
PVC 管按照不同的标准和用途，可以分为多种规格型号。
常见的有PVCU 管、PVCM 管等。
其中，PVCU 管应用较为广泛。
我们先来看看 PVC 管的外径尺寸。
通常，PVC 管的外径规格有20mm、25mm、32mm、40mm、50mm、63mm、75mm、90mm、110mm、125mm、140mm、160mm、180mm、200mm、225mm、250mm、280mm、315mm、355mm、400mm 等。
接下来是对应的内径尺寸。
以 20mm 外径的 PVC 管为例，其内径约为 16mm；25mm 外径的管，内径约为 20mm；32mm 外径的管，内径约为 26mm；40mm 外径的管，内径约为 32mm；50mm 外径的管，内径约为40mm；63mm 外径的管，内径约为50mm；75mm 外径的管，内径约为 60mm；90mm 外径的管，内径约为 72mm；110mm 外径的管，内径约为 90mm；125mm 外径的管，内径约为 106mm；140mm 外径的管，内径约为 118mm；160mm 外径的管，内径约为 134mm；180mm外径的管，内径约为 150mm；200mm 外径的管，内径约为 168mm；225mm 外径的管，内径约为 190mm；250mm 外径的管，内径约为212mm；280mm 外径的管，内径约为 240mm；315mm 外径的管，内径约为 270mm；355mm 外径的管，内径约为 300mm；400mm 外径的管，内径约为 340mm 。
需要注意的是，以上所提到的内径尺寸只是一个大致的参考值，实际的内径尺寸可能会因为生产工艺、管壁厚度等因素而有所差异。
一般管道常用标准尺寸对照表格式已好直接打印 Revised by BLUE on the afternoon of December 12,2020.水管气管管道常用标准尺寸对照：1英寸=2.54厘米把1英寸分成8等分；1/81/43/81/25/83/47/8英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
一、尺寸：见附表二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。
把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
水管气管管道常用标准尺寸对照水管气管管道常用标准尺寸对照把1 英寸分成8 等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16 、1/32 、1/64 来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16 、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1" 的水管，也是解放前的8 分水管。
DN15的水管就是英制1/2" 的水管，也是解放前的4 分水管。
如DN20的水管就是英制3/4" 的水管，也是解放前的6 分水管。

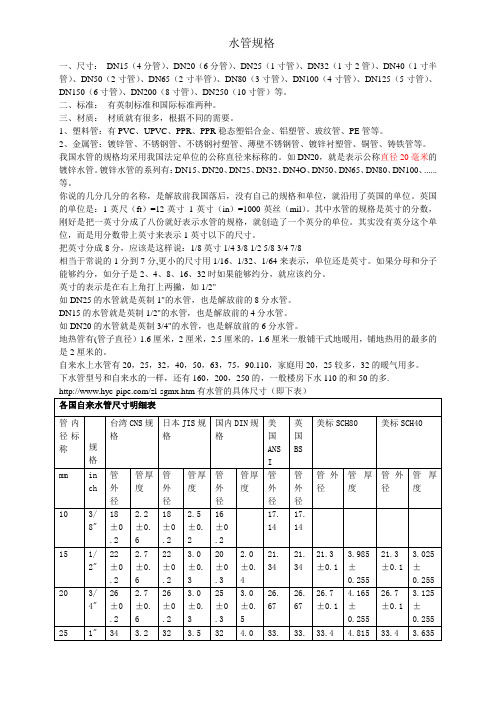

一、尺寸：DN15（4 分管）、DN20（6 分管）、DN25（1 寸管）、DN32（1 寸2 管）、DN40（1 寸半管）、DN50（2 寸管）、DN65（2 寸半管）、DN80（3 寸管）、DN100（4 寸管）、DN125（5 寸管）、DN150（6 寸管）、DN200（8 寸管）、DN250（10 寸管）等。
二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
我国水管的规格均采用我国法定单位的公称直径来标称的。
如表示公称直径20 毫米的镀锌水管。
镀锌水管的系列有：DN32、DN4O、DN50、DN65、DN80、DN100、 ......等。
?DN20，就是DN15、DN20、DN25、你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1 英尺（ft ）=12 英寸1 英寸（in ）=1000英丝（mil ）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
PVC给水管规格尺寸对照表
PVC给水管是以卫生级聚氯乙烯树脂为主要原料，添加定量的稳定剂、润滑剂、填充剂、增色剂等，经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序生产出的一种给水用管材。
Pvc给水管规格：
pvc给水管规格型号：De20、De25、De32、De40、
De50、De63、De75、De110
pvc给水管线槽宽度（mm）：20、25、32、40、50、63、75、90、110、160、200
PVC给水管的规格尺寸：Φ20、Φ25、Φ32、Φ40、
Φ50、Φ63、Φ75、Φ90、Φ110、Φ125、Φ140、Φ160、Φ180、Φ200、Φ225、Φ250、Φ280、Φ315、Φ355、Φ400等。
PVC给水管规格尺寸对照表
Pvc主要特点：
1.质轻，搬运装卸便利：密度较小，搬运、装卸、施工方便。
2.耐腐蚀性优良：具有优异的耐酸、耐碱、耐腐蚀性，对于化学工业之用途甚为适合。
3.流体阻力小：管材内壁光滑，其粗糙系数仅为
0.009，流体阻力小，有效地改善了管网的水力条件，减少了系统运行费用。
4.机械强度大：管材具有良好的耐压性能，抗冲击性能和抗拉伸强度性能。
5.施工简易：管道连接施工迅速容易，施工工程费低廉。
6.造价低廉：价格低，而且运输、施工方便，使用寿命长，因此总体造价低廉。
7.不影响水质：由溶解试验证实不影响水质，适宜大面积推广应用。
水管气管管道常用标准尺寸对照：1英寸=2.54厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
一、尺寸：见附表二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。
把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。
把英寸分成8分，应该是这样说：1/8英寸1/4 3/8 1/2 5/8 3/4 7/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
地热管有(管子直径）1.6厘米，2厘米，2.5厘米的，1.6厘米一般铺干式地暖用，铺地热用的最多的是2厘米的。
pvc水管规格尺寸对照表pvc水管规格尺寸对照表pvc管规格表PVC给水管规格：De20、De25、De32、De40、De50、De63、De75、De110等；PVC排水管规格：De50、De75、De100、De125、De150、De200等；电管规格：ф16、ф20、ф25、ф32、ф40、ф50、ф60、ф75、ф100等；线槽以宽度计算，所有单位都是以毫米计。
PVC穿线管规格有 16 20 25 30 40 50 75 90 110 PVC排水管规格有40 50 75 90 110 160 200 250 315 400 500PVC给水管规格有20 25 32 40 50 63 75 90 110 160 200英吋规格(IP) 公制规格(Metric) 国际标准公制(ISO Metric) 1/2 inch 16 mm 20 mm 3/4 20 25 1 25 32 11/4 32 40 11/2 40 50 2 50 63 21/2 65 75 3 80 90 4 100 110 5 125 140 6 150 160 8 200 225 10 250 250 12 300 315 14 350 355 16 400 400 18 450 450 20 500 500 22 550 560 1. 尺寸对照表是说明标称尺寸(公称尺寸)与塑料管外径称呼的相互关系：1/2’ (15mm) ———20mm 3/4” (20mm) 25mm 1” (25mm) 32mm 11/4” (32mm) 40mm 11/2” (40mm) 50mm 2” (50mm) 63mm 21/2´ (65mm) 75mm 3” (80mm) 90mm 4” (100mm) 110mm 上面的例从公称尺寸1/2”(15mm) 对应的塑料管外径为 20mm。
塑料管在欧美有英吋表示的习惯，就是以公称尺寸表示。
自来水管国标规格尺寸对照表1. 引言自来水管是现代城市中不可或缺的基础设施，它连接着供水系统和居民家庭。
为了确保水的正常供应和使用，各国制定了相应的国家标准来规范自来水管的规格尺寸。
本文将详细介绍中国的自来水管国标规格尺寸对照表，以便读者能够更好地了解和选择适合自己需求的自来水管。
2. 自来水管规格分类根据国家标准，自来水管可以分为不同材质和不同用途的多种规格。
主要包括塑料管、铜管和钢铁管等。
在具体规格上也有细分，每种规格适用于不同的场景和要求。
2.1 塑料管塑料管是当前使用最广泛的自来水管之一，它具有轻质、耐腐蚀、易施工和低成本等优点。
塑料管的规格尺寸主要以外径（OD）和壁厚（WT）来表示。
2.1.1 PVC（聚氯乙烯）管PVC管是一种常见的塑料管材，其规格尺寸多以公称尺寸（DN）来表示。
常见的DN 规格有16、20、25、32、40、50、63、75、90、110等。
以DN50 PVC管为例，其外径为50mm，壁厚为2.4mm。
2.1.2 PE（聚乙烯）管PE管是一种具有优异机械性能和耐化学腐蚀性能的塑料管材。
PE管的规格尺寸常以公称厚度（S）和公称压力等级（PN）来表示。
常见的PN规格有6.3、8.0、10.0、12.5、16.0、20.0等。
以PN16 PE管为例，其公称压力为16.0MPa。
2.2 铜管铜管是一种耐腐蚀、导热性好的金属管材，广泛应用于自来水系统。
铜管的规格尺寸主要以外径（OD）和壁厚（WT）来表示。
2.2.1 A类无缝铜管A类无缝铜管是指使用无缝管法制作、以铜为主要成分的铜管。
其规格尺寸常以公称外径（DN）来表示。
常见的DN规格有10、12、15、20、25、32、40、50、65、80、100等。
2.2.2 L类焊接铜管L类焊接铜管是指使用焊接法制作的铜管。
其规格尺寸常以英制尺寸（英寸）来表示。
常见的英寸规格有1/4、3/8、1/2、3/4、1、1 1/4、1 1/2、2、2 1/2、3等。
PVC管内外径对照表在建筑、装修以及各种管道工程中，PVC 管是一种常见且重要的材料。
而要正确选择和使用 PVC 管，了解其内外径尺寸是至关重要的。
下面就为大家提供一份较为详细的 PVC 管内外径对照表，希望能对您有所帮助。
PVC 管按照不同的标准和用途，有着多种规格型号。
一般来说，常见的 PVC 管外径有 20mm、25mm、32mm、40mm、50mm、63mm、75mm、90mm、110mm、125mm、140mm、160mm、180mm、200mm 等等。
先来看外径为 20mm 的 PVC 管，其对应的内径通常约为 16mm。
这种规格的 PVC 管常用于家庭中的小型水管线路，比如连接水龙头与水槽下方的排水管等。
外径 25mm 的 PVC 管，内径一般在 20mm 左右。
它在家庭装修中的应用较为广泛，比如用于厨房水槽的排水管道，或者卫生间地漏的排水管道。
32mm 外径的 PVC 管，内径大概在 26mm 上下。
常用于一些排水量较大的地方，比如洗衣机的排水管道。
40mm 外径的 PVC 管，内径约为 33mm。
在一些公共建筑或者商业场所的排水系统中会经常见到。
50mm 外径的 PVC 管，内径大约是 40mm。
适用于建筑物的主排水管道，能够承受较大的排水量。
63mm 外径的 PVC 管，内径约 50mm。
在一些大型的排水工程或者工业领域中有所应用。
75mm 外径的 PVC 管，内径通常在 60mm 左右。
常用于一些大型建筑物或者工厂的排水系统。
90mm 外径的 PVC 管，内径大概为 76mm。
可用于大型的污水处理系统或者雨水排放系统。
110mm 外径的 PVC 管，内径约 96mm。
在城市的排水管网以及一些大型的建筑项目中使用较多。
125mm 外径的 PVC 管，内径一般在 107mm 上下。
适用于一些特殊的排水需求或者工业管道系统。
140mm 外径的 PVC 管，内径约 120mm。
常用于一些大型的工业排水或者通风系统。
