给排水常用管材尺寸对照表

排水管管径尺寸对照表
排水管管径尺寸对照表如下：
1.尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32
（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

2.把1英寸分成8等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通
常说的1分管到7分管，更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、
16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"
如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

如DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管。

安徽皖通管业制造有限公司水是生命之源，不管是吃，还是日常使用，水都是不可缺少的。

而在输送水的时候，在排放废水的时候，一些管道都是不可少的。

从排水管来说，PVC材料是使用较多的一种。

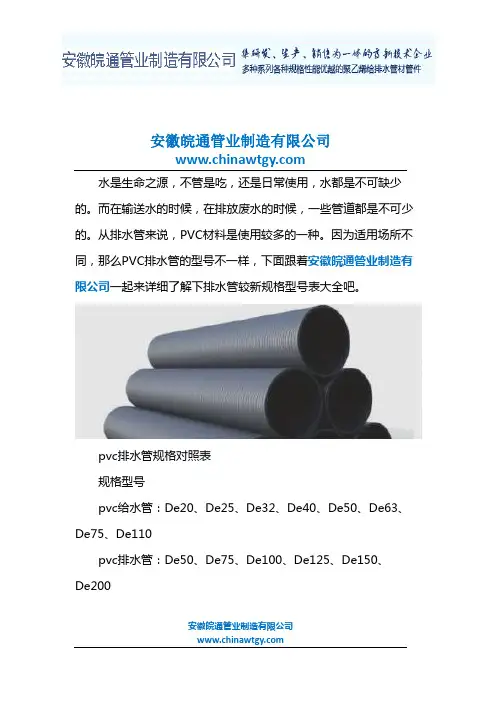

因为适用场所不同，那么PVC排水管的型号不一样，下面跟着安徽皖通管业制造有限公司一起来详细了解下排水管较新规格型号表大全吧。

pvc排水管规格对照表规格型号pvc给水管：De20、De25、De32、De40、De50、De63、De75、De110pvc排水管：De50、De75、De100、De125、De150、De200 pvc穿线管：ф16、ф20、ф25、ф32、ф40、ф50、ф60、ф75、ф100线槽宽度（mm）安徽皖通管业制造有限公司安徽皖通管业制造有限公司pvc给水管：20、25、32、40、50、63、75、90、110、160、200pvc排水管：40、50、75、90、110、160、200、250、315、400、500pvc穿线管：16、20、25、30、40、50、75、90、110排水管主要承担雨水、污水、农田排灌等排水的任务，广泛用于公路、铁路路基、地铁工程、废弃物填埋场、隧道、绿化带、运动场及含水量偏高引起的边坡防护等排水领域,以及农业、园艺之地下灌溉、排水系统。

安徽皖通管业制造有限公司地处国家级皖江城市带开发示范区，承东接西，地理位置优越，交通便捷。

公司建筑面积15000平方米，总投资8000万元。

公司采用国际先进水平的生产设备和技术，推出多种系列各种规格性能优越的聚乙烯给排水管材管件，聚丙烯给水管材管件，地热用管材管件，聚录乙烯排水管材管件等。

公司严格执行安徽皖通管业制造有限公司安徽皖通管业制造有限公司GB13663,GB18742,GB5836等标准。

经国家权威机构检测，各项性能和理化指标均达到上述标准要求。

安徽皖通管业制造有限公司。

水管尺寸规格对照水管气管管道常用标准尺寸对照把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。

DN15的水管就是英制1/2"的水管，也是解放前的4分水管。

如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、标准：有英制标准和国际标准两种。

三、材质：材质就有很多，根据不同的需要。

1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

---------------------------------------------------------------------我国水管的规格均采用我国法定单位的公称直径来标称的。

如DN20，就是表示公称直径20毫米的镀锌水管。

镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。

英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。

给水管管径规格表
一、前言
在建筑工程中，给水管道是不可或缺的一部分。

而给水管道的管径规格则是决定其输送水量和水压的重要因素。

因此，本文将为大家介绍一份详细的给水管管径规格表，以供参考。

二、管径规格表
1. 建筑物内部给水管道
（1）DN15：适用于单户住宅的卫生间、厨房等小型水龙头。

（2）DN20：适用于单户住宅的淋浴、洗衣机等中型水龙头。

（3）DN25：适用于多户住宅的公共卫生间、厨房等大型水龙头。

（4）DN32：适用于多户住宅的公共淋浴、洗衣房等大型水龙头。

2. 建筑物外部给水管道
（1）DN50：适用于小型商业建筑的给水管道。

（2）DN80：适用于中型商业建筑的给水管道。

（3）DN100：适用于大型商业建筑的给水管道。

（4）DN150：适用于工业建筑的给水管道。

三、管径规格选择的注意事项
1. 根据建筑物的用途和水龙头数量来选择管径规格。

2. 管径规格过小会导致水压不足，影响使用效果；过大则会浪费水资源。

3. 在选择管径规格时，还需考虑管道的材质、长度、弯头数量等因素。

四、总结
给水管道的管径规格是建筑工程中不可忽视的一部分。

通过本文所提
供的管径规格表，我们可以更加准确地选择适合自己建筑物的管径规格，从而保证水资源的合理利用和使用效果的最大化。

pe管规格型号尺寸表PE管是聚乙烯制成的塑料管道，具有耐腐蚀、耐磨损、耐高压等优点，广泛应用于城市自来水、给排水、燃气、石油、化工、工业管道等领域。

下面是PE管规格型号尺寸表：一、符合国家标准的PE管规格型号及尺寸1. GB/T 13663-2000《通用的聚乙烯（PE）管材》公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 560630 710 800 900 1000 1200壁厚（mm）：2.0 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6 16.4 18.2 20.5 22.7 25.4 28.6 32.2 36.3 40.9 45.5 50.8 57.1 63.5 71.4 80.0 90.9 109.12. CJ/T 136-2007《城市给水管道工程聚乙烯（PE）管材》公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6 16.4 18.2 20.5 22.7 25.4 28.6 32.2 36.340.9 45.5二、常用PE管外径、壁厚及公称压力1. 给水用PE管PE80管材外径、壁厚及公称压力公称外径（mm）：110 125 140 160 180 200 225 250 280 315 400壁厚（mm）：3.0 3.5 4.0 4.6 5.2 5.8 6.5 7.2 8.1 9.2 11.5公称压力（Mpa）：0.6 0.6 0.6 0.6/0.8 0.6/0.80.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8PE100管材外径、壁厚及公称压力公称外径（mm）：110 125 140 160 180 200 225 250 280 315 400壁厚（mm）：4.2 4.8 5.4 6.2 6.9 7.7 8.6 9.6 10.7 12.1 15.1公称压力（Mpa）：0.6/0.8 0.6/0.8 0.6/0.8 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.00.8/1.02. 燃气用PE管PE80管材外径、壁厚及公称压力公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7公称压力（Mpa）：0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4PE100管材外径、壁厚及公称压力公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7公称压力（Mpa）：0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6三、PE管内径、容积及重量计算公式1. PE管内径（mm）=公称外径（mm）-2×壁厚（mm）2. PE管容积（m³）=π×（公称外径（mm）÷2）²×管长（m）3. PE管重量（kg）=PE管容积（m³）× PE管比重（0.95）四、PE管连接方式PE管的连接方式包括电熔连接、热插连接、机械连接和管带连接等。

塑料管外径和内径对照表
塑料管的外径和内径对照表是非常重要的工程信息，因为它们直接影响着管道系统的设计和安装。

不同类型的塑料管具有不同的外径和内径，这些尺寸通常取决于管道的用途和所需的流体流量。

以下是一些常见的塑料管的外径和内径对照表：
1. PVC管:
外径（公称尺寸），1/2英寸 24英寸。

内径，与外径相对应，根据标准尺寸表确定。

2. HDPE管:
外径（公称尺寸），20毫米 1200毫米。

内径，根据外径和壁厚计算得出。

3. PP管:
外径（公称尺寸），20毫米 1000毫米。

内径，根据外径和壁厚计算得出。

4. PPR管:
外径（公称尺寸），20毫米 160毫米。

内径，根据外径和壁厚计算得出。

需要注意的是，塑料管的外径和内径通常是根据国际标准确定的，不同国家或地区可能会有所不同。

此外，管道的壁厚也会对内径产生影响，因为内径是通过外径减去两倍壁厚来计算得出的。

在实际工程中，设计师和工程师通常会根据具体的管道系统要求和安装环境来选择合适的塑料管，同时也会参考相关的外径和内径对照表来确定最佳选择。

这些信息对于正确安装和维护管道系统至关重要，因此在选择和使用塑料管道时，务必仔细参考相关的外径和内径对照表以确保系统的正常运行和安全性。

水管规格尺寸对照表自来水管规格参照标准作者：yjk 时间：2018-09-12 15:58:23 来源：住范儿导语：一般家用网通管业水管规格有：DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。

水管Φ25×1/2的意思它的外径是25。

实际对应的公称直径是DN20(也就是人们常说的6分管)。

你可以去买6分的水龙头。

也可以去买4分的水龙头(只要在管子和水龙头之间加一个变径就可以了)。

家庭用水龙头的款式和材质是千变万化，但是其和管子连接的丝扣部分都是按照4分、6分、1寸等大小来分的。

不必担心买错。

通常说的4分管是按英寸来说的，因此4分管就是1/2英寸(4/8=1/2)，而一英寸=25.4mm，所以4分管的内径就是25.4/2=12.7mm，而这就是通常所说的DN15水管的内径。

4分是英制管道直径长度的叫法，即1/2英寸等于公制的15mm.1英寸等于8分、合公制的25.4mm。

6分=3/4英寸=20mm。

4分=1/2英寸=15mm。

另外记住管道都是以内径计算的，不过管道的丝扣螺纹都是以中径来计算的，用通径DN表示，螺纹分公制M和英制G，管道螺纹一般用英制，螺纹角度为55度.公制是60度自来水管尺寸1/2〃即4分公称直径：15 外径：21.253/4〃即6分公称直径：20 外径：26.751〃 1寸公称直径：25 外径：33.5 水管规格怎么区分？水管是家庭装修的隐蔽工程，也越来越受到人们的关注，从水管的种类到品牌以及水管规格等。

水管选择的好坏与家装后的生活品质有着直接的关系，而只有正确安装后选择适合的规格才能体现出一款优质水管的价值所在，目前家装水管ppr管是最常见的一类水管，那么ppr水管规格怎么看呢?下面一起来看看家装水管规格如何选择。

给水塑料管外径与公称直径对照表给水塑料管是一种常见的管道材料，用于给水系统的安装和使用。

在给水塑料管的规格中，外径是一个重要的参数，它与公称直径之间存在一定的关系。

下面是一张给水塑料管外径与公称直径对照表，帮助大家了解不同规格的给水塑料管。

公称直径（mm）外径（mm）20 2525 3232 4040 5050 6363 7575 9090 110110 125125 140140 160160 180180 200200 225225 250250 280280 315315 355355 400从上表可以看出，给水塑料管的外径与公称直径存在一定的对应关系。

一般来说，公称直径是指管道的内径，而外径则是管道的外部直径。

在给水系统中，外径是一个重要的参数，它决定了管道的尺寸和连接方式。

根据给水塑料管的外径和公称直径对照表，我们可以选择合适的管道规格来满足不同的需求。

比如，如果我们需要安装一个公称直径为32mm的给水塑料管，那么我们可以选择外径为40mm的管道来进行安装。

同样地，如果我们需要安装一个公称直径为110mm 的给水塑料管，我们可以选择外径为125mm的管道。

在实际应用中，选择合适的给水塑料管规格非常重要。

如果选择的管道太小，可能无法满足供水需求，导致供水不足；如果选择的管道太大，可能会造成资源的浪费。

因此，我们需要根据实际需求来选择合适的给水塑料管规格。

除了外径和公称直径，给水塑料管还有其他一些重要的参数，比如壁厚、材料等。

在选择给水塑料管时，我们还需要考虑这些参数来确保管道的质量和安全。

给水塑料管外径与公称直径对照表是一个非常重要的参考工具，它可以帮助我们选择合适的给水塑料管规格。

在给水系统的安装和使用过程中，我们应该根据实际需求来选择合适的管道规格，以确保供水的质量和安全。

给水管径尺寸对照表给水管径尺寸对照表在建筑工程中，给水管道的设计和施工是非常重要的一环。

而给水管道的管径尺寸则是设计中的一个重要参数。

不同的管径尺寸会影响到水流量、水压等因素，因此在设计中需要根据实际情况选择合适的管径尺寸。

下面是一份常用的给水管径尺寸对照表，供大家参考。

管径尺寸(mm) 水流量(L/S) 水流速度(m/s) 适用场合15 0.06 0.6 单户生活用水、小型商业用水20 0.12 0.6 单户生活用水、小型商业用水25 0.20 0.6 单户生活用水、小型商业用水32 0.40 0.6 多户生活用水、中型商业用水40 0.60 0.6 多户生活用水、中型商业用水50 1.00 0.6 多户生活用水、大型商业用水65 1.60 0.6 大型商业用水、小型工业用水80 2.40 0.6 大型商业用水、小型工业用水100 4.00 0.6 大型商业用水、中型工业用水125 6.30 0.6 大型商业用水、中型工业用水150 9.00 0.6 大型商业用水、大型工业用水200 16.00 0.6 大型商业用水、大型工业用水从上表可以看出，不同的管径尺寸对应着不同的水流量和水流速度。

一般来说，管径越大，水流量越大，但是水流速度会降低。

因此，在选择管径尺寸时，需要根据实际情况综合考虑。

如果水流量较大，可以选择较大的管径尺寸，但是如果水流速度过低，会影响到水的使用效果。

另外，不同的场合也需要选择不同的管径尺寸。

比如，单户生活用水和小型商业用水可以选择较小的管径尺寸，而大型商业用水和大型工业用水则需要选择较大的管径尺寸。

总之，在给水管道的设计和施工中，选择合适的管径尺寸非常重要。

通过上表的对照，可以根据实际情况选择合适的管径尺寸，保证水的流量和流速达到最佳效果。

同时，在施工过程中，也需要注意管道的材质、施工质量等因素，确保管道的安全和可靠性。

水管气管管道常用标准尺寸对照：1英寸=2.54厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。

DN15的水管就是英制1/2"的水管，也是解放前的4分水管。

如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

一、尺寸：见附表二、标准：有英制标准和国际标准两种。

三、材质：材质就有很多，根据不同的需要。

1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

我国水管的规格均采用我国法定单位的公称直径来标称的。

如DN20，就是表示公称直径20毫米的镀锌水管。

镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。

英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。

其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。

其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。

把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。

pvc水管规格尺寸对照表pvc水管规格尺寸对照表pvc管规格表PVC给水管规格：De20、De25、De32、De40、De50、De63、De75、De110等；PVC排水管规格：De50、De75、De100、De125、De150、De200等；电管规格：ф16、ф20、ф25、ф32、ф40、ф50、ф60、ф75、ф100等；线槽以宽度计算，所有单位都是以毫米计。

PVC穿线管规格有 16 20 25 30 40 50 75 90 110 PVC排水管规格有40 50 75 90 110 160 200 250 315 400 500PVC给水管规格有20 25 32 40 50 63 75 90 110 160 200英吋规格(IP) 公制规格(Metric) 国际标准公制(ISO Metric) 1/2 inch 16 mm 20 mm 3/4 20 25 1 25 32 11/4 32 40 11/2 40 50 2 50 63 21/2 65 75 3 80 90 4 100 110 5 125 140 6 150 160 8 200 225 10 250 250 12 300 315 14 350 355 16 400 400 18 450 450 20 500 500 22 550 560 1. 尺寸对照表是说明标称尺寸(公称尺寸)与塑料管外径称呼的相互关系：1/2’ (15mm) ———20mm 3/4” (20mm) 25mm 1” (25mm) 32mm 11/4” (32mm) 40mm 11/2” (40mm) 50mm 2” (50mm) 63mm 21/2´ (65mm) 75mm 3” (80mm) 90mm 4” (100mm) 110mm 上面的例从公称尺寸1/2”(15mm) 对应的塑料管外径为 20mm。

塑料管在欧美有英吋表示的习惯，就是以公称尺寸表示。

建筑给排水管材选用表（室内给水）
仅供个人学习参考
仅供个人学习参考
管刷防锈漆两道，调和漆两道（屋面雨水排水管道可刷沥青漆两道）。

仅供个人学习参考
建筑给排水管材选用表（热水）
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
保温层做法见国标图集03S401《管道和设备保温、防结露及电伴热》。

建筑给排水管材选用表（室内排水）
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考。
