（详细方案）焦炉烟道气余热利用脱硫脱硝一体化技术方案-10 引言本方案是在原烟道旁设置旁路烟道，安装余热回收系统设备—热管蒸发器，将其烟气余热进行回收利用，降到170℃左右进入下道工序或排空，余热回收系统设备—热管蒸发器可产出表压0.8MPa压力的饱和蒸汽，可用于生产、生活使用或者发电。
脱硫塔是烟气脱硫和产生硫酸铵盐的装置。
烟气中的SO2在脱硫塔中被除去。
烟气中的二氧化硫与自喷淋层逆流而下的PH值为5.5~5.9的硫酸铵和亚硫酸铵反应生成硫酸氢铵和亚硫酸氢铵，生成的硫酸氢铵和亚硫酸氢铵回流到塔釜过程中与添加的氨水发生反应，生成硫酸铵和亚硫酸铵，使其保持吸收二氧化硫的能力。
塔釜溢流至氧化室的亚硫酸铵被空气中的氧气氧化为硫酸铵，生成的硫酸铵溶液通过干燥系统干燥后生成固体硫酸铵外售。
经脱硫塔处理后的烟气进入脱硝塔，与臭氧混合，使烟气中的NOx被氧化，氧化后的烟气更容易被尿素溶液吸收，在吸收塔内，烟气与尿素水溶液进行对流接触，NOx 与尿素反应生成氮气、二氧化碳、水。
脱硝塔塔顶的气体主要成分为二氧化碳和氮气，直接排入大气，脱硝塔塔底的工艺水重新配制尿素溶液，循环利用。
采用湿式-氨法脱硫，强制氧化-尿素还原法烟气脱硝，工艺技术先进、成熟、可靠，运行所需原料市场供应充足。
项目实施后可实现减少污染物排放和资源浪费，达到有效的目的，实现节能减排，具有良好的经济效益和环境效益。
焦炉烟气脱硫脱硝一体化工程工艺流程框图工艺原理1、氨法脱硫氨法脱硫是利用二氧化硫[SO2]与氨[NH3]在常温下反应，生成亚硫酸铵[(NH4)2SO3],然后氧化生成硫酸铵[(NH4)2SO4]的原理,对烟气中的二氧化硫进行治理。
该法不仅避免了双碱法、石灰石-石膏法等工艺会产生大量石膏[CaSO4]混合物无法处理的弊端，还有另一个优点就是脱硫效率随着烟气含硫量增加而增加，对二氧化硫[SO2]含量大于1000mg/Nm3的烟气，其脱硫效率可达到98%以上。
焦炉烟气SDA 脱硫+SCR脱硝技术装备研发生产方案一、实施背景随着中国工业的快速发展，焦炉烟气中的硫氧化物（SOx）和氮氧化物（NOx）含量持续升高，对环境和人类健康造成了严重的影响。
为此，国家对环保技术的需求愈发迫切，SDA 脱硫+SCR脱硝技术装备的研发和生产成为一种解决方案。
二、工作原理1.SDA（Selective Catalytic Reduction）脱硫技术：通过向烟气中喷入氨气，在催化剂的作用下，氨气与烟气中的SOx反应生成硫酸铵，实现脱硫。
2.SCR（Selective Catalytic Reduction）脱硝技术：在催化剂的作用下，向烟气中喷入还原剂，如氨气或尿素，与烟气中的NOx反应生成氮气和水，实现脱硝。
三、实施计划步骤1.技术研究：开展SDA脱硫和SCR脱硝技术的基础研究，包括化学反应机理、催化剂活性研究、工艺条件等。
2.装备设计：根据研究结果，设计适合焦炉烟气处理的SDA脱硫+SCR脱硝装备。
3.装备制造：依据设计图纸和工艺要求，制造SDA脱硫+SCR脱硝技术装备。
4.现场安装：在焦炉现场安装SDA脱硫+SCR脱硝装置，并进行调试。
5.运行调试：启动设备，进行实际运行调试，优化运行参数。
6.验收评估：对SDA脱硫+SCR脱硝装置进行性能验收，确保装置正常运行并达到预期的减排效果。
四、适用范围此技术装备适用于焦炉、电厂、化工厂等产生高硫氧化物和氮氧化物废气的场所。
五、创新要点1.结合了SDA脱硫和SCR脱硝两种技术，实现了单一设备同时处理SOx和NOx。
2.采用了新型高效催化剂，提高了反应效率和设备运行稳定性。
3.装备设计紧凑，占地面积小，降低了建设成本。
4.装备自动化程度高，减少了人工操作和维护工作量。
六、预期效果1.减排效果：预计可实现SOx减排80%以上，NOx减排90%以上。
2.空气质量改善：减少污染物排放，改善当地空气质量。
3.环保合规：满足国家对污染物排放的限制要求，提高企业的环保合规性。
焦化厂脱硫脱销工程方案一、前言随着环境保护意识的不断提高和环境监管政策的日益严格，各类工业企业纷纷加大对废气、废水、废渣等废物的治理力度，焦化厂作为一个重要的重工业企业，其生产中排放的废气中含有大量的二氧化硫和颗粒物等有害物质，对环境造成了严重的污染。
为了减少这些有害物质对环境的影响，降低其排放浓度，保护环境，必须进行脱硫脱销处理。
因此，本方案旨在设计一套适合焦化厂的脱硫脱销工程方案，以满足环保要求，提高企业的环保形象。
二、现状分析在燃料燃烧过程中，产生的不完全燃烧和硫化物等物质，是造成大气污染的主要原因之一。
目前，我国焦化企业的脱硫脱销措施主要是采用喷淋塔、活性炭吸附等方法进行处理。
然而，这些方法存在成本高、处理效率低、难以运维等问题。
必须有一种更加高效、成本更低的方法去替代。
三、目标1. 降低焦化厂废气中二氧化硫排放含量，符合国家排放标准。
2. 降低焦化厂废气中颗粒物排放含量，符合国家排放标准。
四、脱硫脱销工程方案设计1. 技术选型在脱硫脱销工程的设计中，需要选择合适的脱硫脱销设备。
本工程将采用湿法脱硫技术和布袋除尘技术，结合吸附剂进行脱硫脱销处理。
湿法脱硫是目前应用最广泛的脱硫技术之一，其原理是将燃料燃烧后产生的含硫烟气与氧化剂和水反应生成硫酸溶液，再通过降温、粉尘分离和脱水处理等流程得到脱硫后的烟气。
布袋除尘技术是通过在烟气通道中设置滤袋，将含尘烟气通过布袋，在滤袋上堆积下来。
当布袋上的尘埃多了后，即可通过清灰系统进行清灰，使布袋除尘器能够恢复除尘的工作。
2. 工艺流程（1）烟气预处理首先应对燃料进行预处理，采用低硫煤或者其他无硫燃烧，减少燃烧后烟气中的二氧化硫排放。
同时还需要对烟气进行预处理，通过除尘工程，减少颗粒物的排放。
对与处理后的烟气需要经过冷凝、洗涤等过程，降低烟气温度，并去除大部分的颗粒物和部分的二氧化硫。
（2）脱硫工程脱硫工程采用湿法脱硫技术，运用氧化剂与含硫烟气进行反应，产生大量的二氧化硫并与氢氧化物生成硫酸。
105万吨焦炉烟气脱硫脱硝除尘治理技术及应用1. 引言1.1 背景介绍焦化企业是我国最大的二氧化硫排放源之一，焦炉烟气排放含有大量有害气体，对环境和人体健康造成严重危害。
随着环境保护意识的增强和《大气污染防治行动计划》的实施，焦化企业需要加强对烟气的净化治理，实现烟气脱硫脱硝除尘的目标。
目前，我国焦炉烟气脱硫脱硝除尘技术已取得了一定进展，但仍存在一些问题和挑战。
比如传统的石膏湿法脱硫存在废水排放、石膏处理困难等问题；SCR脱硝技术需要高成本投入，运行维护成本高等。
研究与开发高效、节能、环保的烟气净化技术对于焦化企业减少污染物排放、提高资源利用率和经济效益具有重要意义。
本文旨在系统总结106万吨焦炉烟气脱硫脱硝除尘技术及应用的现状，探讨技术创新与发展方向，为实现烟气净化技术的突破和进步提供参考。
1.2 问题提出焦炉是炼钢过程中产生大量烟气的重要设备，其中含有大量的二氧化硫、氮氧化物和颗粒物等有害物质。
这些有害物质对环境造成严重污染，严重危害人们的健康和生活质量。
焦炉烟气脱硫脱硝除尘治理技术的开发和应用显得尤为重要。
目前，我国焦化产能不断增长，焦炉烟尘排放量呈上升趋势。
环境污染治理已成为社会关注的热点话题，政府也在不断加大环保力度。
如何提高焦炉烟气治理技术，减少有害物质排放，减轻环境污染影响，成为当前亟需解决的问题。
随着科技的不断进步和环保意识的提高，一些焦炉烟气脱硫脱硝除尘治理技术也在不断涌现，但仍存在一些问题和挑战。
如何将这些技术更好地应用于实际生产中，提高治理效率，降低治理成本，实现经济效益和环保效益的双赢，是我们亟需研究和解决的课题。
本文将重点探讨105万吨焦炉烟气脱硫脱硝除尘治理技术及应用，以期为环境保护和可持续发展提供参考和借鉴。
1.3 目的和意义引言：烟气脱硫、脱硝和除尘技术是当前大气污染治理的重要环节，对于改善环境质量、保护人民健康具有重要意义。
在焦炉中，烟气中含有大量二氧化硫、氮氧化物等对环境造成危害的物质，而脱硫、脱硝和除尘技术可以有效地将这些有害物质去除，降低大气污染物的排放。
焦炉烟气脱硝技术方案1.设计原则1) 本方案为焦炉烟道气脱硝所制定，使焦炉烟囱排气中NOx浓度低于《炼焦化学工业污染物排放标准》中规定的排放限值。
2) 在系统设计中，要确保脱硝系统不论是正常还是发生故障时，绝不能影响焦炉生产。
3) 工艺总体设计尽量选择自身消耗资源少的方案。
4）在设计中严格执行国家、行业规范、标准和规定2焦炉烟气已知参数表3-1焦炉废烟气参数序号名称单位数据备注1 烟囱废气温度℃2802 烟囱废气流量Nm3/h 2200003 废气中NO含量mg/Nm3800X4 废气中SO含量mg/Nm310025 废气中烟尘含量mg/Nm33脱硝设计指标3.3.1脱硝反应器出口NOx浓度：<150mg/m33.3.2脱硝系统阻力：<2000Pa4 工艺技术原理及流程简述4.1 工艺技术原理采用选择性催化还原（SCR）法脱除NOx，其原理为：在尾气中加入一定量的氨气，以氨为还原剂，在催化剂表面上，将NOx还原为N2，其反应方程式如下: 4NOx+4NH3+O2→4N2+6H2O4.2 工艺流程简述本次脱硝反应中氨源可以采用气态氨、液氨或氨水，视现场情况而定。
氨经控制流量后喷入烟道气管道中，然后进入混合器中与烟气均匀混合。
最后，混合气进入脱硝反应器进行选择性还原反应过程，脱除烟气中的NOx。
另外，需要在反应器的进出口分别设置NOx传感器用以实时在线监测进出口的NOx浓度，并根据反馈信号控制氨气的加入量。
在本次脱硝过程中，加入的氨和氮氧化物以等摩尔比进行反应，按照焦炉烟道气入口氮氧化物为~800 mg/m3，出口控制小于150mg/m3，则理论所需投氨量：220000×650÷46×17÷1000000=53kg/h5 脱硝反应系统5.1 脱硝催化剂5.1.1脱NO x整体蜂窝陶瓷催化剂特点在本项目中选用以堇青石蜂窝陶瓷为基体的整体涂层式结构催化剂，该催化剂由堇青石蜂窝陶瓷、金属氧化物涂层、活性组分组成。
焚烧厂烟气除尘改造及脱硫脱硝工程技术
方案
背景介绍
随着环境保护意识的提高，焚烧厂的排放标准也越来越高。
为
了保护环境，需要对焚烧厂进行烟气除尘改造，同时实施脱硫脱硝，以达到国家标准。
改造措施
1. 烟气除尘改造
采用静电除尘器和布袋除尘器相结合的方法进行烟气除尘。
静
电除尘器适用于去除细颗粒物，而布袋除尘器则适用于去除粗颗粒
物和微粒。
2. 脱硫
采用湿法脱硫技术进行脱硫处理。
将烟气和石灰石浆液进行反应，产生硫酸钙沉淀物，将烟气中的二氧化硫去除。
3. 脱硝
采用选择性催化还原（SCR）技术进行脱硝。
将氨水和烟气进
行接触，通过反应将氮氧化物（NOx）转化为氮气和水，以达到脱
硝的目的。
改造效果
改造后的焚烧厂排放的烟气浓度满足国家标准，减少了对环境
的污染。
实施脱硝脱硫措施，也降低了氮氧化物和硫化物的排放量，保护了环境。
总结
焚烧厂是一个重要的废弃物处理单位，为了保护环境，必须加
强对其排放的烟气的治理。
烟气除尘改造和脱硫脱硝技术是目前较
为成熟的治理方法，将其结合使用可以达到更好的治理效果。

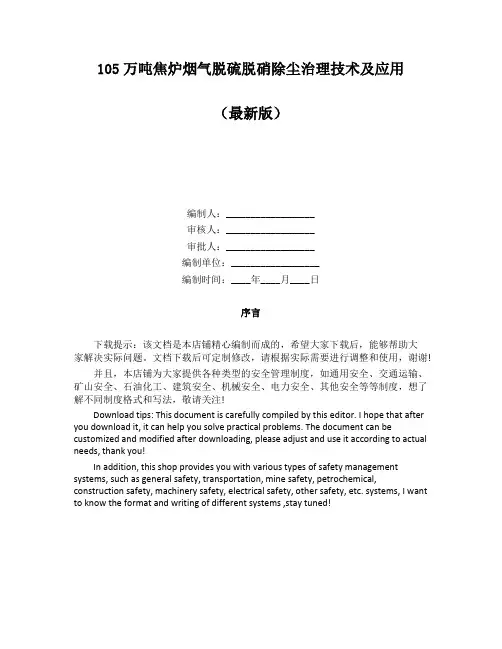

105万吨焦炉烟气脱硫脱硝除尘治理技术及应用（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!105万吨焦炉烟气脱硫脱硝除尘治理技术及应用摘要：针对某企业焦炉烟气，新建一套脱硫脱硝除尘装置，焦炉烟气经过处理后，烟气中颗粒物、二氧化硫、氮氧化物以排放浓度满足《炼焦化学工业污染物排放标准》（GB16171-2012）大气污染物排放限值的要求。
1、总论1.1 概述锅炉烟气经除尘器、主抽风机，汇入混凝土烟囱进行排放。
由于锅炉在燃烧过程中除散发大量粉尘，还产生SO2、NO x、重金属、二噁英等有害物质，对环境造成污染。
为了保护环境，拟建一套锅炉烟气脱硫系统，从而保证锅炉烟气的达标排放。
1.2 项目范围新建的烟气脱硫工程为交钥匙工程，包括：从原烟道引出的进口烟道到脱硫塔的直排烟道；石灰浆液制备系统；吸收塔系统；副产物处理系统；低压电气、自动控制系统；土建部分及其它附属系统。
1.3 建设条件1.3.1 建设地点本项目建于锅炉房现有的空地上。
1.3.2 烟气工艺条件1.3.3 供水条件工艺水系统的设计，以节约用水为原则。
本脱硫系统除管道冲洗用水、设备冷却水必须使用工艺水外，其它用水可以使用生产中的循环水。
要求甲方提供的工艺水参数：20 m3/h，压力≥0.2MPa。
1.3.4 供电条件新上脱硫设施380V低压用电电源由业主方接至低压配电室进线柜。
系统低压供电再由配电室放射式的向各电机、PLC屏、仪表屏及照明箱供电。
要求甲方提供的进线参数：220 /380V，二级负荷；三相四线制。
1.3.5 脱硫剂供给条件要求甲方提供石灰粒度为200目，纯度不得低于80%的石灰粉。
钠碱为工业用面状碱或片状碱。
2、设计依据及脱硫工程建设条件2.1 设计依据（1）HJ462—2009《工业锅炉及炉窑湿法烟气脱硫工程技术规范》（2）GB13223-2019《火电厂锅炉大气污染物排放标准》（3）GB9078—1996《工业炉窑大气污染物排放标准》（4）GB13271-2019 《大气污染物综合排放标准》（5）GB50054—1995《低压配电设计规范》（6）GB14285—1993《继电保护和安全自动装置技术规程》（7）HGJ229—1991 《工业设备管道防腐蚀工程施工及验收规范》（8）GB50275—2019《压缩机、风机、泵安装工程施工及验收规范》（9）GB50205—2019《钢结构工程施工质量验收规范》（10）建设方提供的有关资料和要求2.2 项目建设目标二氧化硫排放浓度满足《工业炉窑大气污染物排放标准》(GB9078-1996)和《工业锅炉及炉窑湿法烟气脱硫工程技术规范(HJ462-2009)对SO2污染治理要求。
100万吨焦化2×60 孔焦炉烟气脱硫脱硝工程技术方案目录第一章总论 (5)1.1项目简介 (5)1.2总则 (5)1.2.1工程范围 (5)1.2.1采用的规范和标准 (5)1.3设计基础参数（业主提供） (6)1.3.1基础数据 (6)1.3.2工程条件 (7)1.4脱硫脱硝方案的选择 (8)1.4.1 脱硫脱硝工程建设要求和原则 (8)1.4.2 脱硫脱硝工艺的选择 (9)1.5脱硫脱硝和余热回收整体工艺说明 (10)第二章脱硫工程技术方案 (10)2.1氨法脱硫工艺简介 (10)2.1.1氨法脱硫工艺特点 (11)2.1.2氨法脱硫吸收原理 (11)2.2本项目系统流程设计 (12)2.2.1设计原则 (12)2.2.3设计范围 (13)2.2.4系统流程设计 (13)2.3 本项目工艺系统组成及分系统描述 (13)2.3.1 烟气系统 (14)2.3.2 SO2吸收系统 (14)2.3.3 脱硫剂制备及供应系统 (15)2.3.4脱硫废液过滤 (15)2.3.5 公用系统 (16)2.3.6 电气控制系统 (16)2.3.7 仪表控制系统 (17)第三章脱硝工程技术方案 (19)3.1 脱硝工艺简介 (19)3.1.1 SCR工艺原理 (19)3.2 SCR系统工艺设计 (20)3.2.1 设计范围 (20)3.2.3 设计原则 (20)3.2.2 设计基础参数 (20)3.2.3 还原剂选择 (21)3.2.4 SCR工艺计算 (21)3.2.5 SCR脱硝工艺流程描述 (22)3.3分系统描述 (23)3.3.1氨气接卸储存系统 (23)3.3.2氨气供应及稀释系统 (23)3.3.3烟气系统 (24)3.3.4 SCR反应器 (24)3.3.5吹灰系统 (25)3.3.6氨喷射系统 (25)3.3.7压缩空气系统 (25)3.3.8配电及计算机控制系统 (25)第四章性能保证 (27)4.1脱硫脱硝设计技术指标 (27)4.3.1 脱硫脱硝效率 (27)4.3.2 SCR及FGD装置出口净烟气温度保证 (28)4.3.3 脱硫脱硝装置可用率保证 (28)4.1.4 催化剂寿命 (28)4.1.5 系统连续运行温度和温度降 (28)4.1.6 氨耗量 (28)4.1.7 脱硫脱硝装置氨逃逸 (29)4.1.8 脱硫脱硝装置压力损失保证 (29)第五章相关质量要求及技术措施 (30)5.1 相关质量要求 (30)5.1.1 对管道、阀门的要求 (30)5.1.2 对平台、扶梯的要求 (30)5.2 防腐措施 (31)5.3 电气控制及自动化 (31)5.3.1供配电系统 (31)5.3.2控制、仪表系统 (33)第六章经济效益分析及投资报价 (36)6.1运行成本 (36)6.1.1 脱硝运行成本（年运行时间8760h） (36)6.1.2 脱硫运行成本（含增加风机及热备，年运行时间8760h） (36)6.2建设投资成本 (37)第七章设计、供货、施工范围 (38)7.1 乙方设计范围 (38)7.2 乙方施工范围 (38)7.3 乙方供货范围 (38)附件1：脱硝系统设备清单 (38)附件2：脱硫系统设备清单 (39)附件3：余热回收及热备系统的技术方案另附........ 错误!未定义书签。
第一章总论1.1项目简介河北某100万吨焦化2×60 孔5.5m捣固焦炉，年产能108万吨。
由于烟气中SO2、NOx 原始含量较高，焦炉烟气未经处理排放，不能达到大气污染物排放标准。
现拟新建一套脱硫脱硝和余热回收装置（脱硫脱硝余热利用一体设计），使焦炉烟气实现达标排放。
此脱硫脱硝工程采用总承包（EPC）方式，经处理后使SO2 排放浓度小于30mg/m3、颗粒物排放浓度小于15mg/m3，NOx 排放浓度小于150mg/m3（NOx 按此指标设计），基准氧含量按9%计。
项目竣工后，按照项目所在地环保部门要求委托具有资质的监测机构对SO2、NOx、颗粒物等指标进行检测，出具正式检测报告，作为验收的重要技术依据。
1.2总则1.2.1工程范围河北焦化焦炉脱硫脱硝工程总承包（EPC）的全部工作，包括但不限于设计（包括脱硫脱硝初步设计、脱硫部分施工图设计）、供货、施工、调试、试运行、竣工验收、人员培训直至最终交付使用及售后服务等方面的工作。
工程所需的水源、气源、电源、汽源等公用工程由业主确定接口，我方负责接口施工。
1.2.1采用的规范和标准1.3设计基础参数（业主提供）1.3.1基础数据表1 焦炉及烟道气原始参数表2 烟道气净化后的排放指标1.3.2工程条件（1）工程地质及水文条件略。
（1）气象条件略（2）抗震设防按现行的《建筑抗震设计规范》、《构筑物抗震设计规范》、《建筑工程抗震设防分类标准》等国家及行业的规范、规程及标准进行设计。
该厂区的地震烈度为7 度，地震加速度为0.15g（3）工程位置根据现场实际条件确定。
（4）总平面布置平面设计在满足生产工艺的同时，充分考虑到运输、消防、安全、卫生、职业健康、节约土地等因素。
按工艺的生产、功能特点、结合场地自然条件，进行总平面布置。
充分利用现有空余场地，尽可能少占地，特别是不得影响焦炉的正常生产运行。
（5）公用工程提供的原料：水、电、气、汽等。
工程所需的水源、气源、电源、汽源等公用工程由业主确定接口位置，投标方负责接口施工。
投标人在投标时提供相关公用工程负荷。
1.4脱硫脱硝方案的选择1.4.1 脱硫脱硝工程建设要求和原则本工程的主要目的是：根据先进可靠的脱硫脱硝技术，结合焦化厂的实际情况，确定合理的脱硫脱硝技术方案、选择最佳投资方案，以满足日益严格的环境保护要求。
同时，通过对拟建设项目的技术可行性、经济合理性和项目可实施性等进行论证，明确投资的总费用和运行成本，基本原则是：（1）脱硫脱硝系统的设计脱除率应能满足当前适用的国家排放标准和地方环保局的排放要求。
（2）所采用的技术能够充分利用原有的资源，从而达到综合利用的目的；（3）采用的脱硫脱硝工艺应在技术上先进、成熟、可靠的，不影响焦炉的安全稳定运行，且污染物的脱除率、基建投资、占地面积和运行费用等综合性能最佳。
（4）所采用的脱硫脱硝工艺不应造成新的污染，如噪声、粉尘、废水、恶臭等，工艺的污染防治措施应能满足有关的环保要求;（5）根据工厂总平面布置的规划，整体布局紧凑、合理，系统顺畅，节省占地，节省投资。
（6）对于容易损耗、磨损或故障时容易影响装置运行性能的所有设备和配件（例如吸收塔喷嘴、泵等），设计时充分考虑其更换和维修的方便。
（7）烟道和箱罐等设备配备足够数量的人孔门，并考虑开/关方便，设计相应的维护平台。
（8）所有设备和管道包括烟道的设计充分考虑最差运行条件（压力、温度、流量、污染物含量）下的防冻、保温、浆液管道的防堵塞防磨损及事故情况下的最大温度热应力、机械应力等的安全裕量。
1.4.2 脱硫脱硝工艺的选择1）脱硫工艺选择烟气脱硫技术可以分为二类：湿法、干法。
湿法烟气脱硫技术是当今脱硫市场的主流，约占脱硫总量的80%以上。
其中氨法、石灰石石膏法、双碱法是湿法脱硫中的主流技术。
这三类方法各有其适用性，适合不同需求。
各种工艺的优缺点归纳如下表：根据上述论述，氧化镁法、石灰石石膏法、双碱法和半干法等都面临二次固体废物的处理问题，也无法实现废水零排放的目标，同时还存在其它不同的问题。
只有氨法脱硫巧妙地利用了厂内丰富的剩余氨水、蒸氨塔和硫铵工段等有利条件对脱硫剂和副产物分别进行循环处理，即剩余氨水经蒸氨塔净化处理后可作为焦炉烟气脱硫的清洁氨源，脱硫后产生的硫酸铵溶液可送至硫铵工段生产成品硫铵，不产生废固的二次污染，同时也实现了污水的零排放；另外，从投资、运行、占地面积、脱硫效率、功耗、脱硫剂的消耗等多方面综合评估，我公司认为采用氨作为吸收剂的氨法脱硫具有很好的综合性能，故此，本项目推荐采用氨法脱硫工艺。
2）脱硝工艺选择脱硝工艺目前有选择性催化还原技术SCR工艺、炉内脱硝的SNCR工艺、低温等离子脱硝工艺、臭氧脱硝工艺等。
应用较普遍且较成熟可靠的是SCR 和SNCR 两种工艺，但由于伙炉是由大量立火道组成的燃烧室组成，SNCR 根本不适合焦炉，因此只有SCR 比较适合，但鉴于焦炉烟气温度偏低，只能选用低中温催化剂。
使用SCR 脱硝工艺，还原剂可就地取材，即选用焦化厂蒸氨系统自产的氨水即可，可以节省大量的原料运输成本和采购成本等；其次，使用本工艺，还可与氨法脱硫工艺更好的衔接起来，氨水供应系统可公用，节省基建投资。
综上所述，烟气脱硝最可靠的工艺仍然是SCR 工艺，我公司推荐使用此工艺。
1.5脱硫脱硝和余热回收整体工艺说明从焦炉总烟道引出的285℃的烟气，经分级过滤器过滤掉大部分焦油杂质后，先进行SCR 脱硝，然后再进入换热器将脱硫后的烟气提温至130℃，同时烟气降温至215，然后再进行脱硫；提温后的脱硫烟气直接进入原有烟囱排放。
另外，当增压风机停电或其它故障时，需打开进烟囱的旁路挡板将焦炉烟气排入烟囱时，如烟囱内如为常温，则不能在烟囱根部及时形成有效的吸力，而影响焦炉的安全生产。
为此，本项目特设计了热备系统，即从脱硝后的热烟气送至烟气-空气再热器，在烟气-空气再热器中将冷空气（经烟囱根部吸力而吸入）升温至130℃左右，送入烟囱进行热备，这样使得烟囱始终具备拔烟功能，从而确保焦炉的安全生产。
工艺流程图如下图所示。
由于现场两座焦炉相距较远，采用一炉一套脱硫脱硝系统进行建设。
第二章 脱硫工程技术方案2.1氨法脱硫工艺简介焦炉烟气换热器烟囱2.1.1氨法脱硫工艺特点氨水是氨溶于水得到的水溶液，呈碱性，氨离子能与很多酸根离子进行反应，生成相应的盐。
氨水是一种良好的碱性吸收剂，其碱性强于钙基吸收剂，用氨吸收烟气中的SO2是气—液或气—汽反应，反应速率快，吸收剂利用率高，吸收设备体积可以大大减少。
脱硫副产物(硫酸铵溶液)经过浓缩后，直接排至焦化硫酸铵制取系统。
因此，氨法脱硫与氧化镁法、石灰石（石灰）石膏法、钠钙双碱法等其它湿法脱硫工艺相比，具有如下特点和优势：（1）氨的活性高，氨法脱硫的脱硫效率比石灰（石）-石膏法更高；（2）脱硫、脱硝使用同一种吸收剂，部分设备如氨槽等可以共用，装置占地面积减小，一次投资成本低；（3）氨法脱硫的液气比很低，只有5～6。
当烟气中的SO2气体浓度很低时，液气比可以降到更低；（4）吸收剂易得（厂内可直接提供吸收用氨水），焦化厂内应用综合运行成本低；（5）产生的硫酸铵溶液可直接经浓缩后排至厂内硫酸铵制取系统，无需新增副产物处理装置；（6）最终副产物硫酸铵作为常用氮肥，经济价值高。
2.1.2氨法脱硫吸收原理氨法脱硫技术是以水溶液中的NH3和SO2反应为基础，在多功能烟气脱硫塔的吸收段氨将锅炉烟气中的SO2吸收，得到脱硫中间产品亚硫酸铵（简称硫铵，下同）或亚硫酸氢铵的水溶液，见反应方程式（1）；在循环槽内鼓入压缩空气进行亚硫铵的氧化反应，将亚硫铵氧化成硫铵溶液，见反应方程式（2）。
