电容容量的标注法有两种，一是数字和字母相结合，如10p代表10pF,4.7p表示4.7F。
其特点是省略F,小数点部分用p,n,u,m表示。
二是用三位数表示，第一第二位为有效数字位，第三位为倍率。
表示有效数字后的零的个数，电容量的单位是pF。
文字法中的容量允许偏差和工作温度的字符代表意义
容量允许偏差的字母
负温度用字母表示，正温度用数字表示。
例如：一个电容标志是682JC4表示电容的容量是6800pF±5﹪,工作温度范围是从－40到＋125℃。
色标法：
与电阻相似，对于园片或矩形片状电容器，非引线段部的一环为第一环，以后一次是第二，第三，第四环等，一般有4～5个环，距离其他环较远的那环代表电容特性或工作电压。
各颜色代表的意思如下：

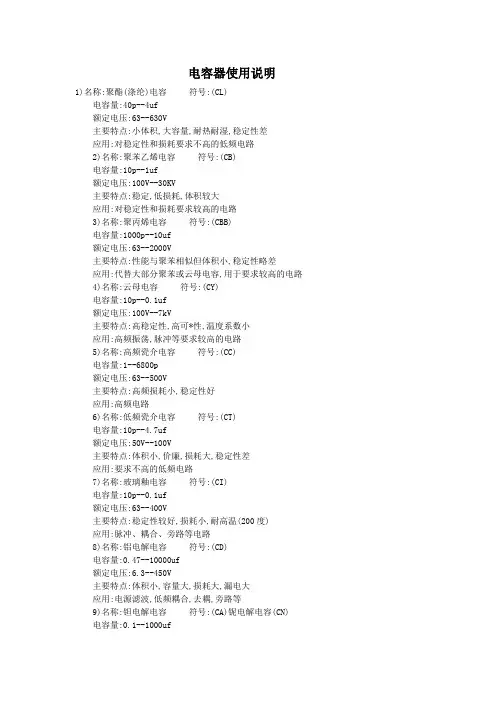

几种固定电容：
纸介电容器：
结构：其电极用铝箔或锡箔，绝缘介质时浸腊的纸，相叠后转成圆柱形，外包防潮物质。
优点：在一定体积里可得到较大的容量，构造简单，价格低廉：
缺点：稳定性不高，介质损耗大，固定电感也大。
用途：低频电路的旁路和隔直电容，其容量在100p放－10uF.
大容量的电容器常在铁壳里灌满电容器油或变压器油，借以提高耐压强度，此称为油浸电容，其耐压可高达数千伏。
金属化纸介电容用蒸发的方法将金属附着纸上作为电容，体积较小。
纸介电容允许误差分为三级：±5﹪，±10﹪，±20﹪。
B,陶瓷电容：
结构：介质是高介电常数和低损耗的陶瓷材料，做成管形或圆片形，两面喷上银层，然后烧
成银质薄膜，外表涂漆。
外形为圆状和管状的。
优点：介质损耗和固定电感小，可工作在高频范围。
且体积小，稳定性好。
容量在10000pF以内，工作电压有63V，160v,250v，500v
C,云母电容器：
结构及特点：以云母为介质，具有很高的绝缘性，在高频下的损耗也很小，漏电流小，固定电感小，性能很稳定，容量比较小（从几十pF到几万pF）,误差分为四级：
±2﹪±5﹪±10﹪±20﹪；
目前使用聚脂乙烯电容或涤纶电容CL、聚丙烯CBB、聚苯乙烯CB代替云母电容，也具有工作温度高、损耗小、耐压高、绝缘电阻大特点，而且在很大频率范围内性能稳定。
D,电解电容：
结构：是以铝，鉭，铌，钛等金属氧化膜作为介质，应用比较多的是铝电解电容。
在铝质圆筒内装入两条绕成卷的铝箔带组成两极，两卷之间填满糊状的电介质（或浸过电解液的纸），在经过直流电压电解处理，使一个电极的铝箔形成一层氧化铝作介质绝缘体。
电解电容器具用极性，当极性接反时，电解向反方向进行，氧化铝变薄，漏电流剧增，如果加在两端的直流电压不是很小，电容器将会因发热过度而爆炸。
应用：由于容量不稳定，随时间和温度变化剧烈，且绝缘电阻低，损耗大，久
置不用，氧化铝层变薄，绝缘电显著减小，耐压也变低。
而且电解液易挥发，使容量变小，甚至不能用。
鉭电解电容器或铌电解电容器由于稳定性好、漏电流小，体积小，可满足要求电容稳定性好，且不占很大位置的电路中。
铝电解电容的基本结构，它由阳极（anode ）、在绝缘介质上附着的氧化铝构成的铝层，接收极的阴极铝层，和真正的由电解液构成的阴极。
电解液浸透在两个铝层间的纸上。
氧化铝层是通过电镀在铝层上，相对于加在其上的电压来说是非常薄的，很容易被击穿，导致电容失效。
氧化铝层可以承受正向的直流电压，如果其承受反向的直流电压，其很容易在数秒内失效。
这个现象被称为‘ Valve Effect ’，这就是为什么铝电解电容拥有极性的原因，如果电解电容的两个电极都有氧化层，则形成无极性电容。
许多文章报道了铝电解电容阀值现象的机理，这里介绍占权威地位的一个解释阀值现象的理论，叫做氢离子理论（ Hydrogen ion theory ），当电解电容承受反向直流电压的时候，即电解液的阴极承受正向电压而氧化层承受负电压，集合在氧化层的氢离子就将穿过介质达到介质和金属层的边界，转化成氢气，氢气的膨胀力使得氧化层脱落，，因此电流在击穿电解液后直接流通电容，电容失效，这个直流电压非常小，在 1~2V 的反向直流电压作用下，铝电解电容在几秒钟就会因为氢离子效应而立即失效。
相反，当电解电容承受正向电压时候，负离子集结在氧化层之间，因为负离子的直径非常大，其并不能击穿氧化层，所以能承受较高电压。
1. 阳极（ anode ）：阳极铝层，即电解电容的正极。
2. 阴极（ cathode ）：电解液层。
3. 电介质（ Dielectric di ）：附着在铝层表面的氧化铝层。
4. 阴极箔（ Cathode Foil ）：连接电解液和外部的层，这层在制作中并不需要氧化，但是在实际中由于在蚀刻过程中铝容易被氧化，所以其形成了一个自然被氧化的氧化层，这个氧化层可以承受 1~2v 的电压。
5. 绝缘纸 (spacer paper): 隔离阴极和阳极，让他们不直接短接，并吸附一定量的电解液。
4）电容的选用和性能检测：
对于要求不高的低频电路和直流电路，用价格低廉的纸介或金属化纸介电容器，也选用低频磁介电容（CT）。
要求较高的高频和音频电路，可选塑料薄膜电容（CB,CL）。
高频电路中，一般选用高频磁介（CC）、云母或穿心磁介电容,
电源滤波，退耦，旁路等电路需要大电容的，一般用铝电解电容；
鉭（或铌）电解电容的性能稳定可靠，但价钱高，一般要求较高的定时，延时电路中；对于电视机行的输出级和电源级等有高压的电路，一般选用高压磁介或其他专用型高压性电容。
在风扇等交流电路中，通常用专用型交流电容。
对于可变和微调电容，如果体积无仿，应选用空气型的。
使用时应将动片接地。
电解电容要分清正负极性。
A，漏电情况和容量的检测：
用万用表R×1或R×100档检测容量大于0.047uF的电容，小于0.047uF 的用R×10K的检测，容量太小时万用表无反应，此时指针指示∞表示无漏电流，
但不能判断它的容量。
）。
检测时，将红黑表笔接电容两端，观察表针摆动角度，摆幅越大容量越大。
摆动至某值后指针回指到∞附近，所示值越大，说明电容漏阻越大。
一般正常的电
解电容为数百K以上，其他电容为∞。
若所测电容使表针摆幅与正常电容相近，
且漏阻很大，说明电容使好的。
测量一次后，最好交换表笔再测一次，这样好比较电容的质量。
对电解电容可以判断正负极性：两次测量中表针指示漏电阻大的那次黑表笔所测的那段为＋
极性。
应注意，有的电解电容的反相漏阻只有数K或数十，但正向漏阻正常，这
些电容属于质量较差或贮存较长，最好不用。
利用指针式万用电表直接测量电容器的电容量，具体方法：
首先，将万用表置于欧姆端，调零；其次，将待测电容两端短路，将电容所贮存的
电荷放掉；再次，将万用表的两表笔接电容的两根引脚（对于电解电容，红色表笔
接负端，黑表笔接正端）。
此时，表针摆到最大角度（设此角度对应电阻为R），然
后逐渐的回到测量前的位置，即电阻为∞处（若万用电表指针不能回到∞处，说明
待测电容已经漏电损坏。
用同一电阻档位测量时，一定电容的电容器，其R值也一定，而且待测电容容量越大，R值越小，即R与电容量近似的成反比，R＝H/C，式中的H值式
一个恒量，对不同的指针式万用电表，H值的数值是不同的。
用指针式万用电表需注意：1，为提高测量精度，可把电容器电容分为三段，分别用三个不同的电阻档位测量，如小于10uF的可用10K档测量，大于100uF
的用100档测量，10uF~100uF的用1K档测量；2，一个欧姆档应有一个与之对应
的电容刻度盘，并在此档位对欧姆表较零；3，在测量前应将电容两引脚短接放电。
