运算放大器及其应用

集成运算放大电路的作用集成运算放大电路是一种广泛应用于各种电子设备中的电路，它的作用是放大输入信号并输出到负载。

本文将详细探讨集成运算放大电路的作用及其在不同领域中的应用。

一、集成运算放大电路的基本原理集成运算放大电路是一种由多个晶体管和电容组成的电路，其基本原理是将输入信号放大并输出到负载。

其中，集成运算放大器的输入端和输出端分别为正极和负极，而其内部的晶体管和电容则起到放大信号的作用。

二、集成运算放大电路的主要作用1. 放大信号集成运算放大电路的主要作用是放大输入信号并输出到负载。

通过将输入信号放大，可以使信号更加清晰、稳定，从而提高系统的工作效率和精度。

2. 滤波在某些应用中，需要对输入信号进行滤波以去除噪音或干扰。

集成运算放大电路可以通过内部的电容和电阻来实现滤波功能，从而提高信号的质量和可靠性。

3. 支持反馈电路集成运算放大电路可以支持反馈电路，通过调整反馈电路的参数，可以实现对输出信号的控制和调节，从而满足不同应用的需求。

4. 实现信号转换在某些应用中，需要将一种类型的信号转换成另一种类型的信号，例如将模拟信号转换为数字信号。

集成运算放大电路可以通过内部的电路实现信号转换，从而满足不同应用的需求。

5. 支持多种应用集成运算放大电路可以应用于多种不同的领域，例如音频放大器、振荡器、滤波器、电源管理等。

其多功能性和灵活性使得它成为广泛应用于各种电子设备中的电路之一。

三、集成运算放大电路的应用1. 音频放大器集成运算放大电路在音频放大器中得到了广泛应用。

通过将输入音频信号放大并输出到扬声器，可以实现音频信号的放大和扩音，从而提高音乐的质量和声音的清晰度。

2. 振荡器集成运算放大电路可以应用于振荡器中，通过控制内部的电容和电阻来实现频率的调节和控制，从而实现不同频率的振荡。

3. 滤波器集成运算放大电路可以应用于滤波器中，通过内部的电容和电阻来实现低通、高通、带通等不同类型的滤波器，从而实现对输入信号的滤波。

运算放大器振荡原理引言：运算放大器（Operational Amplifier，简称Op-Amp）是一种广泛应用于电子电路中的集成电路。

它具有放大、求和、积分等多种功能，被广泛应用于滤波器、放大器、振荡器等电路中。

本文将重点介绍运算放大器的振荡原理，以及其在电子电路中的应用。

一、运算放大器简介运算放大器是一种高增益、差分输入、单端输出的电子器件。

它通常由多个晶体管及其它电子元件组成，其中最常用的是差分放大器。

运算放大器的特点是输入阻抗高、输出阻抗低、放大倍数大，能够实现信号的放大和处理。

它通常使用直流电源供电，输入和输出端分别对应非反相输入端（+）和反相输入端（-）、输出端（OUT）。

二、运算放大器的振荡原理振荡是指在没有外部信号输入的情况下，运算放大器输出信号呈现周期性变化的现象。

振荡器通常由放大环路和反馈网络组成。

其中，放大环路由运算放大器和一个或多个滤波器组成，反馈网络则将部分放大的输出信号送回运算放大器的输入端。

当反馈网络的相位条件满足一定的条件时，振荡器就能够工作。

三、振荡器的分类根据振荡器的输出波形，可以将其分类为正弦波振荡器和非正弦波振荡器。

其中，正弦波振荡器产生的输出信号是一种幅度恒定、频率可调的正弦波；非正弦波振荡器产生的输出信号则是一种非正弦波形，如方波、锯齿波等。

四、振荡器的工作原理振荡器的工作原理基于正反馈原理，即将部分输出信号反馈到输入端形成一个闭环。

当反馈信号与输入信号相位和幅度满足一定条件时，振荡器就能够产生稳定的振荡信号。

五、运算放大器在振荡器中的应用运算放大器在振荡器中起到放大和反馈信号的作用。

通过合理设计反馈网络和放大环路，可以实现不同类型的振荡器。

例如，使用RC 网络可以实现RC正弦波振荡器，而使用LC网络则可以实现LC正弦波振荡器。

六、运算放大器振荡器的优缺点运算放大器振荡器具有以下优点：1. 简单易用：只需通过调整反馈网络和放大环路的参数，就可以实现不同类型的振荡器。

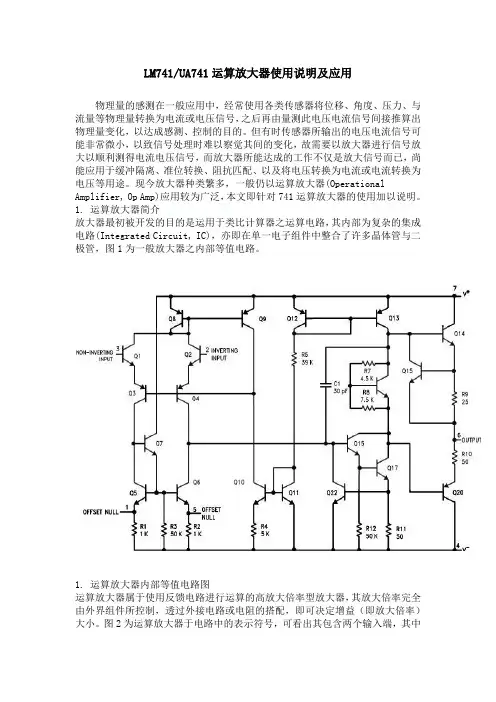

LM741/UA741运算放大器使用说明及应用物理量的感测在一般应用中，经常使用各类传感器将位移、角度、压力、与流量等物理量转换为电流或电压信号，之后再由量测此电压电流信号间接推算出物理量变化，以达成感测、控制的目的。

但有时传感器所输出的电压电流信号可能非常微小，以致信号处理时难以察觉其间的变化，故需要以放大器进行信号放大以顺利测得电流电压信号，而放大器所能达成的工作不仅是放大信号而已，尚能应用于缓冲隔离、准位转换、阻抗匹配、以及将电压转换为电流或电流转换为电压等用途。

现今放大器种类繁多，一般仍以运算放大器(Operational Amplifier, Op Amp)应用较为广泛，本文即针对741运算放大器的使用加以说明。

1. 运算放大器简介ab126计算公式大全放大器最初被开发的目的是运用于类比计算器之运算电路，其内部为复杂的集成电路(Integrated Circuit, IC)，亦即在单一电子组件中整合了许多晶体管与二极管，图1为一般放大器之内部等值电路。

1. 运算放大器内部等值电路图运算放大器属于使用反馈电路进行运算的高放大倍率型放大器，其放大倍率完全由外界组件所控制，透过外接电路或电阻的搭配，即可决定增益（即放大倍率）大小。

图2为运算放大器于电路中的表示符号，可看出其包含两个输入端，其中（＋）端为非反相(Non-Inverting)端，而（－）端称为反相(Inverting)端，运算放大器的作动与此二输入端差值有关，此差值称为「差动输入」。

通常放大器的理想增益为无穷大，实际使用时亦往往相当高（可放大至105或106倍），故差动输入跟增益后输出比较起来几乎等于零。

838电子图2. 差动运算放大器表示符号2. 741运算放大器使用说明2.1 作动方式与原理新艺图库741放大器为运算放大器中最常被使用的一种，拥有反相向与非反相两输入端，由输入端输入欲被放大的电流或电压信号，经放大后由输出端输出。

opamp的原理Opamp的原理及应用引言运算放大器（Operational Amplifier，简称Opamp）是电子电路中常见的一种集成电路器件。

它具有高增益、高输入阻抗、低输出阻抗等特性，在各种电路应用中发挥着重要的作用。

本文将介绍Opamp的原理及其在电子电路中的应用。

一、Opamp的原理Opamp是一种差分放大器，由输入级、差动放大器级和输出级组成。

其中输入级为差动放大器提供了高输入阻抗和差分输入功能，差动放大器级将输入信号放大，输出级将信号放大后的电压转化为电流输出。

Opamp的原理主要有以下几个方面：1. 运算放大器的差动输入Opamp的差动输入可以接受两个输入信号，分别为正相输入和负相输入。

通过两个输入信号的差异，Opamp可以放大差动信号。

差动输入使得Opamp在实际应用中能够抵消一部分噪声和干扰，提高了信号的质量。

2. 运算放大器的放大倍数Opamp的放大倍数非常高，可达到几千甚至上万倍。

这使得Opamp能够将微弱的输入信号放大到足够大的幅度，以便于后续电路的处理。

同时，高放大倍数也使得Opamp在负反馈电路中能够提供稳定的增益。

3. 运算放大器的输入阻抗和输出阻抗Opamp的输入阻抗非常高，一般可达到几兆欧姆。

这意味着Opamp对输入信号的影响非常小，输入电流几乎可以忽略不计。

而输出阻抗则非常低，可以实现较大的输出电流。

二、Opamp的应用Opamp是一种功能强大、应用广泛的电子器件，其在各个领域都有着重要的应用。

以下是几个常见的Opamp应用示例：1. 反相放大器反相放大器是Opamp最基本的应用电路之一。

它通过将输入信号与反馈电阻相连，将信号反相放大输出。

反相放大器可以实现信号的放大和反相，广泛用于音频放大、信号处理等领域。

2. 非反相放大器非反相放大器是Opamp的另一种常见应用电路。

它通过将输入信号与反馈电阻相连，将信号非反相放大输出。

非反相放大器可以实现信号的放大和不反相，常用于传感器信号放大、仪器测量等领域。

一、实验目的1. 理解集成运算放大器（运放）的基本原理和特性。

2. 掌握集成运放的基本线性应用电路的设计方法。

3. 通过实验验证运放在实际电路中的应用效果。

4. 了解实验中可能出现的误差及分析方法。

二、实验原理集成运算放大器是一种高增益、低噪声、高输入阻抗、低输出阻抗的直接耦合多级放大电路。

它广泛应用于各种模拟信号处理和产生电路中。

本实验主要研究运放的基本线性应用电路，包括比例、加法、减法、积分、微分等运算电路。

三、实验仪器与器材1. 集成运放（如LM741）2. 模拟信号发生器3. 示波器4. 数字多用表5. 电阻、电容等电子元件6. 面包板四、实验内容1. 反相比例运算电路(1) 设计电路：根据实验要求，搭建一个反相比例运算电路，其中输入电阻R1和反馈电阻Rf的比值决定了放大倍数A。

(2) 实验步骤：a. 连接电路，确保无误。

b. 输入一定频率和幅值的正弦信号，观察输出波形。

c. 改变输入信号幅度，记录输出波形。

d. 计算放大倍数，并与理论值进行比较。

2. 同相比例运算电路(1) 设计电路：搭建一个同相比例运算电路，其中输入电阻R1和反馈电阻Rf 的比值决定了放大倍数A。

(2) 实验步骤：a. 连接电路，确保无误。

b. 输入一定频率和幅值的正弦信号，观察输出波形。

c. 改变输入信号幅度，记录输出波形。

d. 计算放大倍数，并与理论值进行比较。

3. 加法运算电路(1) 设计电路：搭建一个加法运算电路，实现两个输入信号的求和。

(2) 实验步骤：a. 连接电路，确保无误。

b. 输入两个不同频率和幅值的正弦信号，观察输出波形。

c. 改变输入信号幅度，记录输出波形。

d. 验证输出波形为两个输入信号的相加。

4. 减法运算电路(1) 设计电路：搭建一个减法运算电路，实现两个输入信号的相减。

(2) 实验步骤：a. 连接电路，确保无误。

b. 输入两个不同频率和幅值的正弦信号，观察输出波形。

c. 改变输入信号幅度，记录输出波形。

集成运算放大器将电路的元器件和连线制作在同一硅片上，制成了集成电路。

随着集成电路制造工艺的日益完善，目前已能将数以千万计的元器件集成在一片面积只有几十平方毫米的硅片上。

按照集成度（每一片硅片中所含元器件数）的高低，将集成电路分为小规模集成电路(简称SSI) ，中规模集成电路(简称MSI), 大规模集成电路(简称LSI)和超大规模集成电路(VLSI)。

运算放大器实质上是高增益的直接耦合放大电路，集成运算放大器是集成电路的一种，简称集成运放，它常用于各种模拟信号的运算，例如比例运算、微分运算、积分运算等，由于它的高性能、低价位，在模拟信号处理和发生电路中几乎完全取代了分立元件放大电路。

集成运放的应用是重点要掌握的内容，此外，本章也介绍集成运放的主要技术指标，性能特点与选择方法。

一、集成运算放大器简介1. 集成运放的结构与符号1. 结构集成运放一般由4部分组成，结构如图1所示。

图1 集成运放结构方框图其中：输入级常用双端输入的差动放大电路组成，一般要求输入电阻高，差摸放大倍数大，抑制共模信号的能力强，静态电流小，输入级的好坏直接影响运放的输入电阻、共模抑制比等参数。

中间级是一个高放大倍数的放大器，常用多级共发射极放大电路组成，该级的放大倍数可达数千乃数万倍。

输出级具有输出电压线性范围宽、输出电阻小的特点，常用互补对称输出电路。

偏置电路向各级提供静态工作点，一般采用电流源电路组成。

2. 特点：142○1 硅片上不能制作大容量电容，所以集成运放均采用直接耦合方式。

○2 运放中大量采用差动放大电路和恒流源电路，这些电路可以抑制漂移和稳定工作点。

○3 电路设计过程中注重电路的性能，而不在乎元件的多一个和少一个 ○4 用有源元件代替大阻值的电阻 ○5 常用符合复合晶体管代替单个晶体管，以使运放性能最好 3. 集成运放的符号从运放的结构可知，运放具有两个输入端v P 和v N 和一个输出端v O ，这两个输入端一个称为同相端，另一个称为反相端，这里同相和反相只是输入电压和输出电压之间的关系，若输入正电压从同相端输入，则输出端输出正的输出电压，若输入正电压从反相端输入，则输出端输出负的输出电压。

集成运算放⼤器及其应⽤第5章集成运算放⼤器及其应⽤在半导体制造⼯艺的基础上，把整个电路中的元器件制作在⼀块硅基⽚上，构成具有特定功能的电⼦电路，称为集成电路。

集成电路具有体积⼩，重量轻，引出线和焊接点少，寿命长，可靠性⾼，性能好等优点，同时成本低，便于⼤规模⽣产，因此其发展速度极为惊⼈。

⽬前集成电路的应⽤⼏乎遍及所有产业的各种产品中。

在军事设备、⼯业设备、通信设备、计算机和家⽤电器等中都采⽤了集成电路。

集成电路按其功能来分，有数字集成电路和模拟集成电路。

模拟集成电路种类繁多，有运算放⼤器、宽频带放⼤器、功率放⼤器、模拟乘法器、模拟锁相环、模/数和数/模转换器、稳压电源和⾳像设备中常⽤的其他模拟集成电路等。

在模拟集成电路中，集成运算放⼤器（简称集成运放）是应⽤极为⼴泛的⼀种，也是其他各类模拟集成电路应⽤的基础，因此这⾥⾸先给予介绍。

5.1 集成电路与运算放⼤器简介5.1.1 集成运算放⼤器概述集成运放是模拟集成电路中应⽤最为⼴泛的⼀种，它实际上是⼀种⾼增益、⾼输⼊电阻和低输出电阻的多级直接耦合放⼤器。

之所以被称为运算放⼤器，是因为该器件最初主要⽤于模拟计算机中实现数值运算的缘故。

实际上，⽬前集成运放的应⽤早已远远超出了模拟运算的范围，但仍沿⽤了运算放⼤器（简称运放）的名称。

集成运放的发展⼗分迅速。

通⽤型产品经历了四代更替，各项技术指标不断改进。

同时，发展了适应特殊需要的各种专⽤型集成运放。

第⼀代集成运放以µA709（我国的FC3）为代表，特点是采⽤了微电流的恒流源、共模负反馈等电路，它的性能指标⽐⼀般的分⽴元件要提⾼。

主要缺点是内部缺乏过电流保护，输出短路容易损坏。

第⼆代集成运放以⼆⼗世纪六⼗年代的µA741型⾼增益运放为代表，它的特点是普遍采⽤了有源负载，因⽽在不增加放⼤级的情况下可获得很⾼的开环增益。

电路中还有过流保护措施。

但是输⼊失调参数和共模抑制⽐指标不理想。

第三代集成运放代以⼆⼗世纪七⼗年代的AD508为代表，其特点使输⼊级采⽤了“超β管”，且⼯作电流很低。
