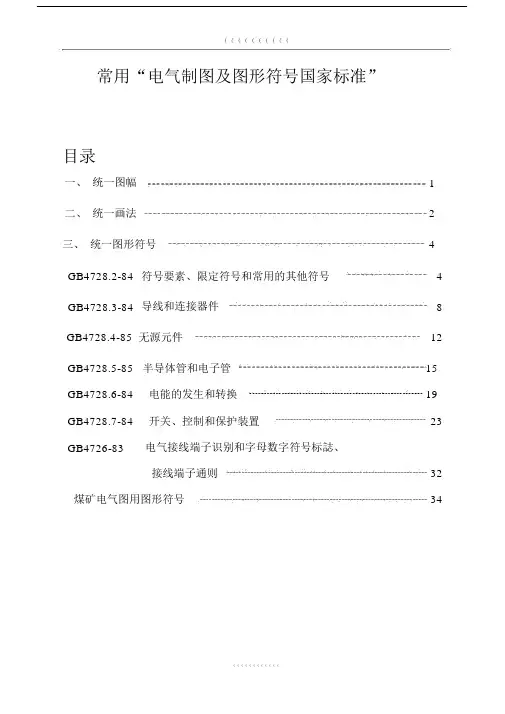

（（（（（（（（（（常用“电气制图及图形符号国家标准”目录一、统一图幅1二、统一画法2三、统一图形符号4 GB4728.2-84符号要素、限定符号和常用的其他符号4 GB4728.3-84导线和连接器件8 GB4728.4-85 无源元件12 GB4728.5-85半导体管和电子管15 GB4728.6-84电能的发生和转换19 GB4728.7-84开关、控制和保护装置23 GB4726-83电气接线端子识别和字母数字符号标誌、接线端子通则32煤矿电气图用图形符号34电气制图及图形符号国家标准汇编一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表 1代号尺寸 mmA0841x1189A1594x841A2420x594A3270x420A4210x2972、如果需要加长的图纸，应采用表 2 中所规定的图幅表 2代号尺寸 mmA3x3420x891A3x4420x1189A4x3297x630A4x4297x841A4x5297x10513、如果表 1 和表 2 所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。
二是可将矿区供电系统图按地面、井下或分水平分别绘制。
二、统一画法1、图线形式应采用表 3 所示的图线型式表 3图线名称图线型式一般应用实线基本线、简图主要内容线、可见轮廓线、可见导线。
虚线辅助线、屏蔽线、机械联络线、不可见轮廓线、不可见导线、计划扩展内容用线点划线分界线、结构围框线、功能围框线、分组围框线双点划线辅助围框线2、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。
3、图线间距：建议平行线之间的最小距离应不小于粗线的两倍，同时不小于 0.7mm。
4、字体 :为了适应缩微的要求，推荐的字体最小高度如表 4 所示表 4基本图纸幅面A01234A A A A字体最小高度5 3.5 2.5 2. 2.mm555、箭头及指引线箭头：信号线和连接线的箭头应是开口的如图 1图 1指引线：指引线应是细实线指引线的箭头应是实心的如图 2图2指引线末端在轮廓线内围一黑点如图 3图3指引线末端在电路线上用一短斜线见图44mm2 2.5mm2图4三、统一图形符号所用图形符号应符合国标GB4728《电气图用图形符号》《煤矿电气图专用图形符号》的规定，如果采用上述标准中未规定的图形符号时，必须加以说明。
电气专业制图标准————————————————————————————————作者：————————————————————————————————日期：电气专业制图标准批准日期：生效日期：编制：审核：批准：0目录1概述 12绘图软件 13制图规范 14设计文件 14.1图纸目录 14.2图例表 24.3设计说明 24.4系统图 24.5平面图、详图34.6控制原理图 45设计图纸具体要求45.1图例符号45.2图纸深度45.3图层设置标准45.4图纸字体及线宽 55.5计算机绘图电气初始设置 55.6图纸格式65.7图纸编号65.8图纸排列 75.9图纸比例 75.10箱体编号 75.11线路编号 85.12电气制图注意事项 81概述本标准规定了电气专业制图规范，其中包括设计说明，图例符号，图层设置，图纸字体及线宽，常用字型字高，施工图字高与线宽关系，绘图电气初始设置，图纸编号，图纸比例，箱体编号，线路编号等内容。
设计人员遵循此标准，使电气制图的表达清晰、完整、统一，工作达到规范化、标准化、网络化的目标。
本标准适用于电气专业。
2绘图软件设备室电气专业统一使用AUTOCAD为基础绘图软件，使用天正电气绘图。
要求电气专业设计人员在设计绘图过程中，以天正电气辅助软件绘图为主，CAD为辅。
3制图规范工程制图严格遵照国家有关深度规定和制图标准的要求，要求所有图面的表达方式均保持一致。
详见：《房屋建筑制图统一标准》GB/T 50001-2010《电气工程CAD制图规则》GB/T 18135-2008《民用建筑工程电气设计深度图样》09DX003~0044设计文件在施工图设计阶段，电气专业设计文件应包括以下内容：■图纸目录；■设备材料表；■设计说明；■系统图；■平面图；■控制原理图。
(根据情况设置)如引用国家标准图集，设计只需要对修改的部分加以说明。
4.1图纸目录图纸目录采用统一形式，以装饰专业为准。
（若需要）4.2图例表图例表采用统一形式，详见电气专业标准图纸。
电气专业制图标准一．图纸编制图纸一般参照下列顺序编制：目录、电气设计说明及材料表、系统图（一、二……）、平面图（动力平面图、照明平面图、消防平面图、接地平面图）；二．字体1.文字样式：STANDARD ,SHX字体：tssdeng.shx ,大字体：hztxt.shx ,宽高比例：0.7。
2.字高及设备块尺寸：1:100的图纸（字高400，设备块尺寸400）；1:150的图纸（字高400~600，设备块尺寸400~600）；1:200的图纸（字高600~800，设备块尺寸600~800）；其余比例的图纸按1:100的标准进行缩放。
三．图面表达1.导线宽度，应根据图纸比例选用：1:100及1:150的图纸，照明、动力、消防线宽0.6~1，接地、防雷线宽11:200的图纸，照明、动力、消防线宽0.8~1，接地、防雷线宽1 2.导线线型及颜色：普通照明线：红色应急照明线：红色动力插座线：黄色接地线：特殊线型防雷线：普通线型+图块报警联动总线：DC24V电源线路：消防电话线路：消防总线电话线路：消防广播线路：消火栓泵、排烟风机手动控制线：漏电火灾报警控制线：3.导线打断间距：1:100及1:150的图纸，导线打断间距300~5001:200的图纸，导线打断间距500~8004.标导线数：3根导线采用斜线数量表示，4根及以上采用数字表示1:100及1:150的图纸，字高4，宽高比0.71:200的图纸，字高8，宽高比0.75.配电箱和配电回路的编号：(1) 配电箱编号：x代表栋号或者地下室层数，a代表楼层数或者防火分区分区数，b代表序号动力配电箱xAPPa-b 动力配电箱xAPEa-b照明配电箱xALa-b 应急照明配电箱xALEa-b风机配电箱xFAPa-b 电梯配电箱xTAPa-b潜水泵配电箱xQAPa-b 卷帘门配电箱xJAPa-b(2) 低压出线回路编号：x代表栋号或者地下室层数，a代表序号xWL-a xWLE-a(3) 配电箱出线回路编号：a代表楼层数或者防火分区分区数，与该配电箱编号a统一，c代表序号xAPPa-b箱：Pa-c xAPEa-b箱：PEa-cxALa-b箱：La-c xALEa-b箱：LEa-cxFAPa-b箱：Fa-c xTAPa-b箱：Ta-cxQAPa-b箱：Qa-c xJAPa-b箱：Ja-c6.清理建筑图，把和本专业无关的东西删了，把建筑图各图层颜色改为8号色，新建一个“电”层，所有与本专业有关的制图均在本层上。

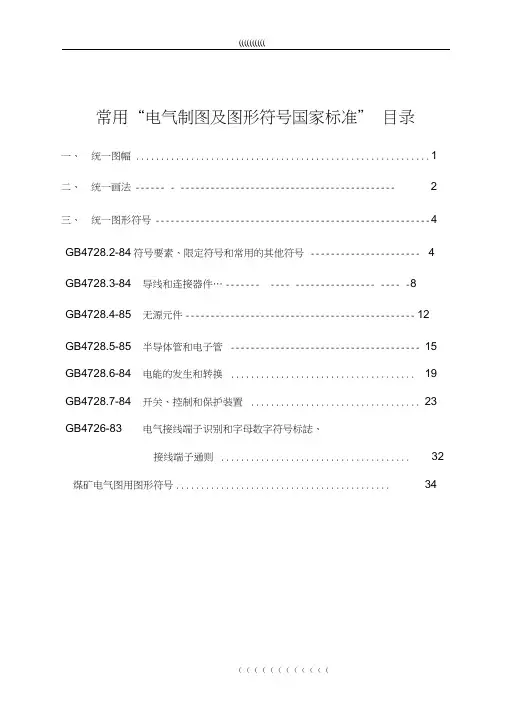

常用“电气制图及图形符号国家标准” 目录一、统一图幅 (1)二、统一画法------ - ------------------------------------------- 2三、统一图形符号------------------------------------------------------- 4 GB4728.2-84符号要素、限定符号和常用的其他符号---------------------- 4 GB4728.3-84 导线和连接器件…------- ---- ---------------- ---- -8GB4728.4-85 无源元件---------------------------------------------- 12 GB4728.5-85 半导体管和电子管-------------------------------------- 15 GB4728.6-84 电能的发生和转换 (19)GB4728.7-84 开关、控制和保护装置 (23)GB4726-83 电气接线端子识别和字母数字符号标誌、接线端子通则 (32)煤矿电气图用图形符号 (34)电气制图及图形符号国家标准汇编统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表12、如果需要加长的图纸，应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。
二是可将矿区供电系统图按地面、井下或分水平分别绘制。
统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度:一般从以下系列中选取：0.25, 0.35, 0.5, 0.7, 1.0，1.4， (mm)一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。
3、图线间距：建议平行线之间的最小距离应不小于粗线的两倍，同时不小于0.7mm 4、字体:为了适应缩微的要求，推荐的字体最小高度如表4所示表45、箭头及指引线箭头：信号线和连接线的箭头应是开口的如图1------- > -------图1指引线：指引线应是细实线指引线的箭头应是实心的如图2图2指引线末端在轮廓线内围一黑点如图3图3指引线末端在电路线上用一短斜线见图42三、统一图形符号所用图形符号应符合国标GB4728《电气图用图形符号》《煤矿电气图专用图形符号》的规定，如果采用上述标准中未规定的图形符号时，必须加以说明。

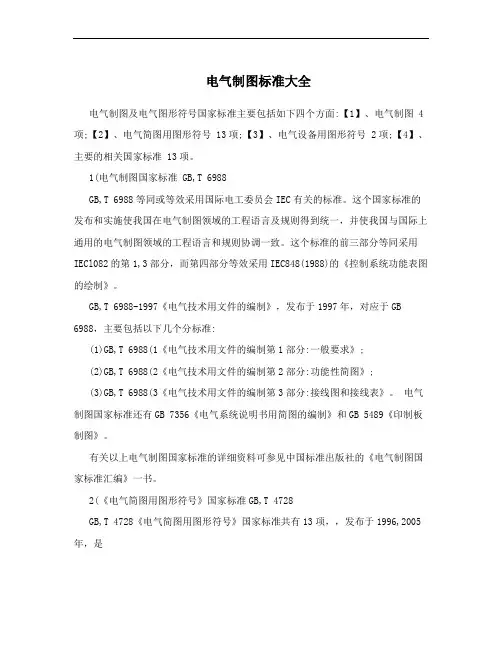

电气制图标准大全电气制图及电气图形符号国家标准主要包括如下四个方面:【1】、电气制图 4项;【2】、电气简图用图形符号 13项;【3】、电气设备用图形符号 2项;【4】、主要的相关国家标准 13项。
1(电气制图国家标准 GB,T 6988GB,T 6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1,3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB,T 6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB 6988，主要包括以下几个分标准:(1)GB,T 6988(1《电气技术用文件的编制第1部分:一般要求》;(2)GB,T 6988(2《电气技术用文件的编制第2部分:功能性简图》;(3)GB,T 6988(3《电气技术用文件的编制第3部分:接线图和接线表》。
电气制图国家标准还有GB 7356《电气系统说明书用简图的编制》和GB 5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
2(《电气简图用图形符号》国家标准GB,T 4728GB,T 4728《电气简图用图形符号》国家标准共有13项，，发布于1996,2005年，是GB 4728《电气图用图形符号》的修订版，属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB,T 4728由以下13部分组成:GB,T 4728(1-2005 (1)电气图用图形符号第1部分:总则(2)电气简图用图形符号第2部分:符号要素、限定符号和其他常用符号GB,T 4728(2-2005(3)电气简图用图形符号第3部分:导体和连接件 GB,T 4728(3-2005(4)电气简图用图形符号第4部分:基本无源元件 GB,T 4728(4-2005(5)电气简图用图形符号第5部分:半导体管和电子管 GB,T 4728(5-2005(6)电气简图用图形符号第6部分:电能的发生与转换 GB,T 4728(6-2000(7)电气简图用图形符号第7部分:开关、控制和保护器件 GB,T 4728(7-2000(8)电气简图用图形符号第8部分:测量仪表、灯和信号器件 GB,T 4728(8-2000(9)电气简图用网形符号第9部分:电信:交换和外围设备 GB,T 4728(9-1999(10)电气简图用图形符号第10部分:电信:传输 GB,T 4728(10-1999(11)电气简图用图形符号第11部分:建筑安装平面布置图 GB,T 4728(11-2000(12)电气简图刚图形符号第12部分:二进制逻辑元件 GB,T 4728(12-1996(13)电气简图用图形符号第 13部分:模拟元件 GB,T 4728(13-1996 有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。

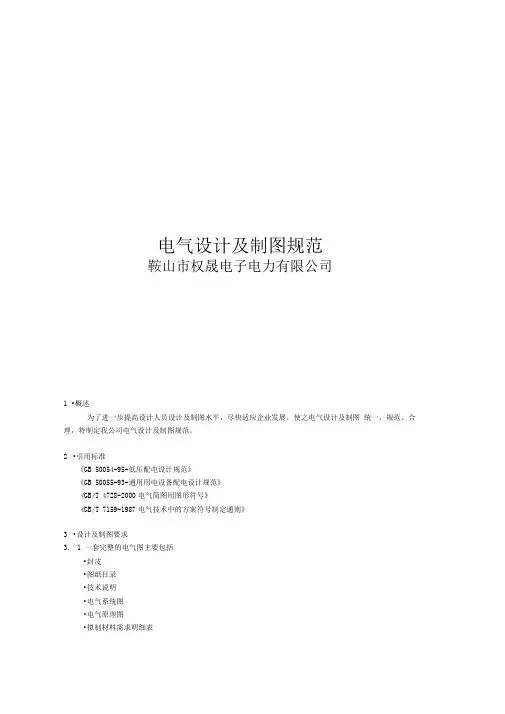

电气设计及制图规范鞍山市权晟电子电力有限公司1•概述为了进一步提高设计人员设计及制图水平，尽快适应企业发展，使之电气设计及制图统一、规范、合理，特制定我公司电气设计及制图规范。
2•引用标准《GB 50054-95-低压配电设计规范》《GB 50055-93-通用用电设备配电设计规范》《GB/T 4728-2000电气简图用图形符号》《GB/T 7159-1987电气技术中的方案符号制定通则》3•设计及制图要求3. 1 一套完整的电气图主要包括•封皮•图纸目录•技术说明•电气系统图•电气原理图•拟制材料需求明细表•电气结构图•电气安装图•端子排列图及设备接线电缆表•电气总装配图•电气设备使用说明书3.2设计规范3. 2. 1图纸目录整套图中根据表达功能的不同，列出每一部分的起始页码，便于查找详图。
3. 2. 2技术说明列出控制系统的主要技术参数、主要设备性能指标、控制精度、采用的先进技术等。
3. 2. 3电气系统图电气系统图包括有配电柜型号，主要元件规格型号及特殊功能，设备的计算功率，计算电流，进、出线电缆或电线规格，出线的敷设方式，单相电源的相序分配，回路编号等。
3. 2. 4电气原理图由电气主线路图（一次线路图）及电气控制原理图（二次线路图）两部分组成。
该图采用电气元件展开的形式来绘制，它包括所有电气元件的导线部分和接线端子部分，根据电气元件在电路中所起的作用绘制在不同的部位上。
3. 2. 5材料需求明细表材料需求明细表是设备采购及柜体装配的依据，绘制表中须包含：序号、图号、材料名称、规格型号、类别、生产厂家、数量、单价、总价、到货日期。
见附表3. 2. 6电气结构图根据电气原理图电源的走向将其电器元件合理、美观布置在柜体中，设计中元件的摆放位置须考虑主线路布线的捷径（省材问题）又要周全大功率元件的散热及绝缘距离，还要考虑控制元件、信号类元件的抗干挠问题。
该图包括柜体装配图，前门板电器件开孔图，柜内电器件安装托板开孔图，进、出线开孔图及柜体安装组列图等。
最新电器制图规范标准最新电器制图规范标准是为了确保电器设计图纸的准确性、统一性和可读性，提高设计效率和产品质量，同时满足国际和国内相关标准的要求。
以下是一些关键点，用于指导电器制图的规范：1. 图纸格式和尺寸：应符合ISO或国家标准规定的图纸尺寸，如A0、A1、A2等，并使用合适的图纸边框。
2. 比例：图纸上的比例应根据电器部件的大小和复杂性来选择，常用的比例包括1:1、1:5、1:10等。
3. 图线：应使用不同粗细的线条来区分不同的图元，如轮廓线、中心线、尺寸线等。
4. 图层管理：图纸应使用图层来管理不同的设计元素，以便于修改和打印。
5. 文字标注：所有文字应清晰可读，字体大小和样式应统一，避免使用手写或难以辨认的字体。
6. 尺寸标注：尺寸应准确无误，标注应包括尺寸线、尺寸界线、尺寸数字等，且应符合相关标准。
7. 符号和标记：电器图纸中使用的符号和标记应遵循国际电工委员会（IEC）或国家标准的规定。
8. 电气元件表示：电气元件的图形符号应符合IEC标准，且在图纸上的位置应与实际安装位置一致。
9. 接线图和布线图：接线图应清晰显示电气元件之间的连接关系，布线图则应详细展示电缆和导线的走向。
10. 材料和部件清单：图纸应附有详细的材料和部件清单，包括型号、规格、数量等信息。
11. 设计变更：任何设计变更都应在图纸上明确标注，并有相应的版本控制。
12. 审核和批准：所有图纸在发布前都应经过严格的审核和批准流程，以确保图纸的准确性和合规性。
13. 电子文件管理：电子图纸应使用统一的文件格式进行存储和管理，如DWG、DXF等，并确保数据的安全性和完整性。
14. 环保和安全：在设计过程中应考虑环保和安全因素，确保电器产品符合环保标准和安全规范。
15. 国际兼容性：对于出口产品，电器图纸应考虑目标市场的规范和标准，确保产品的国际兼容性。
通过遵循这些规范，可以确保电器制图的质量和效率，同时降低生产过程中的错误和返工，提高产品的市场竞争力。
电气制图有哪些标准面：1】、电气制图4项;2】、电气简图用图形符号13项;3】、电气设备用图形符号2项;4】、主要的相关国家标准13项。
一、电气制图4项：电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB/T6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB6988，主要包括以下几个分标准：(1)GB/T6988.1《电气技术用文件的编制第1部分：一般要求》;(2)GB/T6988.2《电气技术用文件的编制第2部分：功能性简图》;(3)GB/T6988.3《电气技术用文件的编制第3部分：接线图和接线表》。
电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
二、电气简图用图形符号13项：《电气简图用图形符号》国家标准GB/T4728：GB/T4728《电气简图用图形符号》国家标准共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB/T4728由以下13部分组成：(1)电气图用图形符号第1部分：总则GB/T4728.1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.2-2005(3)电气简图用图形符号第3部分：导体和连接件GB/T4728.3-2005(4)电气简图用图形符号第4部分：基本无源元件GB/T4728.4-2005(5)电气简图用图形符号第5部分：半导体管和电子管GB/T4728.5-2005(6)电气简图用图形符号第6部分：电能的发生与转换GB/T4728.6-2000(7)电气简图用图形符号第7部分：开关、控制和保护器件GB/T4728.7-2000(8)电气简图用图形符号第8部分：测量仪表、灯和信号器件GB/T4728.8-2000(9)电气简图用网形符号第9部分：电信：交换和外围设备GB/T4728.9-1999(10)电气简图用图形符号第10部分：电信：传输GB/T4728.10-1999(11)电气简图用图形符号第11部分：建筑安装平面布置图GB/T4728.11-2000(12)电气简图刚图形符号第12部分：二进制逻辑元件GB/T4728.12-1996(13)电气简图用图形符号第13部分：模拟元件GB/T4728.13-1996三、电气设备用图形符号2项：《电气设备用图形符号》是指用在电气设备上或与其相关的部位上，用以说明该设备或部位的用处和作用的标志。
电气制图标准大全电气制图及电气图形符号国家标准主要包括如下四个方面：【1】、电气制图 4项；【2】、电气简图用图形符号 13项；【3】、电气设备用图形符号 2项；【4】、主要的相关国家标准 13项。
1．电气制图国家标准 GB／T 6988GB／T 6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB／T 6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB 6988，主要包括以下几个分标准：(1)GB／T 6988．1《电气技术用文件的编制第1部分：一般要求》；(2)GB／T 6988．2《电气技术用文件的编制第2部分：功能性简图》；(3)GB／T 6988．3《电气技术用文件的编制第3部分：接线图和接线表》。
电气制图国家标准还有GB 7356《电气系统说明书用简图的编制》和GB 5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
2．《电气简图用图形符号》国家标准GB／T 4728GB／T 4728《电气简图用图形符号》国家标准共有13项，，发布于1996～2005年，是GB 4728《电气图用图形符号》的修订版，属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB／T 4728由以下13部分组成：(1)电气图用图形符号第1部分：总则 GB／T 4728．1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB／T 4728．2-2005(3)电气简图用图形符号第3部分：导体和连接件 GB／T 4728．3-2005(4)电气简图用图形符号第4部分：基本无源元件 GB／T 4728．4-2005(5)电气简图用图形符号第5部分：半导体管和电子管 GB／T 4728．5-2005(6)电气简图用图形符号第6部分：电能的发生与转换 GB／T 4728．6-2000(7)电气简图用图形符号第7部分：开关、控制和保护器件 GB／T 4728．7-2000(8)电气简图用图形符号第8部分：测量仪表、灯和信号器件 GB／T 4728．8-2000(9)电气简图用网形符号第9部分：电信：交换和外围设备 GB／T 4728．9-1999(10)电气简图用图形符号第10部分：电信：传输 GB／T 4728．10-1999(11)电气简图用图形符号第11部分：建筑安装平面布置图 GB／T 4728．11-2000(12)电气简图刚图形符号第12部分：二进制逻辑元件 GB／T 4728．12-1996(13)电气简图用图形符号第 13部分：模拟元件 GB／T 4728．13-1996有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。
电气制图国家标准清单电气制图及图形符号国家标准清单标准编号标准名称实施日期1.电气制图标准7项：1.1 GB6988. 1-86 电气制图术语 87.10 1.2 GB6988. 2-86 电气制图一般规则 87.101.3 GB6988. 3-86 电气制图系统图和框图 87.101.4 GB6988. 4-86 电气制图电路图 87.10 1.5 GB6988. 5-86 电气制图接线图和接线表 87.101.6 GB6988. 6-86 电气制图功能表图 87.101.7 GB6988. 7-86 电气制图逻辑图 87.102.电气图用图形符号标准13项：2.1 GB4728. 1-85 电气图用图形符号总则 86.52.2 GB4728. 2-85 电气图用图形符号符合要素. 限定符合 85.72.3 GB4728. 3-85 电气图用图形符号导线和连接器件 85.72.4 GB4728. 4-85 电气图用图形符号无源元件 86.12.5 GB4728. 5-85 电气图用图形符号半导体管和电子管 86.12.6 GB4728. 6-85 电气图用图形符号电能的发生和转换 85.72.7 GB4728. 7-85 电气图用图形符号开关. 控制和保护装置 85.72.8 GB4728. 8-85 电气图用图形符号测量仪表. 灯和信号器件85.72.9 GB4728. 9-85 电气图用图形符号电信：交换和外围设备 86.12.10 GB4728. 10-85 电气图用图形符号电信：传输 86.12.11 GB4728. 11-85 电气图用图形符号电力. 照明和电信布置86.52.12 GB4728. 12-85 电气图用图形符号二进制逻辑单元 86.52.13 GB4728. 13-85 电气图用图形符号模拟单元 86.13.电气设备用图形符号标准2项3.1 GB5465. 1-85 电气设备用图形符号绘制原理 86.73.2 GB5465. 2-85 电信设备用图形符号 86.74.相关标志5项4.1 GB5094-85 电气技术中的项目代号 85.114.2 GB7159-87 电气技术中的文字符号制订通则 87.104.3 GB7356-87 电气系统说明书用简图的编制 87.124.4 GB4026-83 电器接线端子的识别和用字母数字符号标志接线端子的通则84.104.5 GB4884-85 绝缘导线的标记 85.95.印制板制图1项5.1 GB5489-85 印制板制图 86.5二○○二年八月五日。
电气制图标准电气制图是电气工程中非常重要的一环，它是电气工程设计的基础，也是电气工程施工和运行的指导依据。
在电气制图的编制过程中，必须遵循一定的标准，以确保图纸的准确性和可靠性。
本文将介绍一些常见的电气制图标准，以供大家参考和学习。
首先，电气制图应符合国家标准和行业规范。
国家标准是保证电气制图质量的基础，而行业规范则是对国家标准的进一步细化和规范。
在进行电气制图时，必须严格遵守相关的国家标准和行业规范，以确保图纸的准确性和规范性。
其次，电气制图应具有清晰明了的图面布局。
在进行电气制图时，应合理安排图面的布局，使得图纸整体清晰明了，便于阅读和理解。
各个元件和线路应该有明确的位置和标识，避免混乱和混淆。
另外，电气制图应该包含完整的图框和图幅。
图框是电气制图的外围边界，图幅则是图框之内的有效绘图区域。
在进行电气制图时，必须合理设计图框和图幅，使得图纸既不显得拥挤，又不显得空旷，保证图面的整体美观和合理性。
此外，电气制图应该注明图名、图号、比例尺和制图日期等基本信息。
图名是对图纸内容的简要概括，图号是对图纸的唯一标识，比例尺是图纸中实际长度与绘制长度之间的比值，制图日期是图纸的编制日期。
这些基本信息对于电气制图的管理和使用非常重要，必须在图纸上清晰明了地标注出来。
最后，电气制图应具有正确的符号和标识。
在进行电气制图时，应该选择符合国家标准和行业规范的电气符号和标识，避免使用不规范的符号和标识，以确保图纸的准确性和可靠性。
同时，应该注意符号和标识的大小和清晰度，使得它们在图纸上清晰可辨，便于使用和识别。
总之，电气制图是电气工程中非常重要的一环，它直接关系到电气工程设计、施工和运行的质量和效果。
在进行电气制图时，必须严格遵循相关的标准和规范，确保图纸的准确性和规范性。
希望本文介绍的电气制图标准对大家有所帮助，谢谢阅读！。
电气工程cad制图标准在电气工程CAD制图中，遵循标准是非常重要的。
标准化的CAD制图可以提高工作效率，减少错误，并且能够保证图纸的质量和准确性。
因此，本文将就电气工程CAD制图标准进行详细介绍。
首先，电气工程CAD制图标准需要遵循国家和行业相关标准，比如GB50198-2013《建筑电气工程施工图设计标准》、GB 50857-2013《建筑电气工程施工质量验收规范》等。
这些标准规定了CAD制图的基本要求、图形符号、文字标注、图框、图幅、图式等内容，是进行电气工程CAD制图的基础。
其次，在进行电气工程CAD制图时，应该注意图纸的规范化。
图纸的规范化包括图幅的选择、图框的设置、图纸的折叠方式等。
图幅的选择应根据实际需要进行合理选择，避免图幅过大或过小造成浪费或者不便。
图框的设置应符合国家和行业标准，包括图框线型、线宽、标注等内容。
图纸的折叠方式也应符合标准规定，便于存档和查阅。
另外，电气工程CAD制图中图形符号的使用也是非常重要的。
图形符号是电气工程CAD制图中的重要内容，它直接关系到图纸的准确性和可读性。
在使用图形符号时，应该选择标准的符号库，并且按照标准规定进行使用。
同时，应该注意符号的大小、线型、线宽等参数，保证符号的清晰和准确。
此外，文字标注也是电气工程CAD制图中的关键内容。
文字标注应该清晰、准确地表达图纸的内容，包括线路名称、设备型号、电压电流等信息。
文字标注的字体、大小、颜色等也应符合标准规定，保证文字的清晰和易读性。
最后，电气工程CAD制图中的图式也是需要特别注意的内容。
图式应该符合国家和行业标准，包括图式的绘制方法、线型、线宽等内容。
图式的绘制应该清晰、准确地表达电气系统的结构和连接关系，便于工程师和施工人员的理解和使用。
综上所述，电气工程CAD制图标准是非常重要的，它直接关系到图纸的质量和准确性。
在进行电气工程CAD制图时，应该严格遵循国家和行业相关标准，规范图纸的制作，保证图纸的清晰、准确和易读。
