LED显示屏尺寸厚度户外LED显示屏厚度是多少，很多人都有这样的疑问，其实这里具体看指的是什么如果指的是显示屏幕本身的厚度，一般常用7mm,不同厂家或许不同，没有具体标准。
如果是显示屏维护厚度，也就是简易箱体或封闭箱体维护空间，箱体式后开门的那种，一般背面打开需要留70mm左右空间。
太小的话安装维护就不方方便。
如果是LED显示屏箱体厚度的话，十几二十几厘米的都有，可以根据需求定制。
边框采用铝材或者不锈钢，颜色为银白色或黑色，厚度8mm,宽度3.5mm。
LED显示屏的价格、规格、怎么计算尺寸等等一、显示屏大小的计算方式。
1．室内显示屏的计算方式。
（1）给出屏的具体数据（长、宽，面积）。
a.例子：所做屏的规格是Φ5(指像素的直径)屏，屏长5.8米，宽2.6米。
b.首先，清楚Φ5屏的技术参数单元板规格为488×244mm，单元板解析度64×32c.计算所用单元板的块数。
屏长或宽用的板数＝预做屏长或宽÷单元板的长或宽屏长用的板数：5.8米×1000÷488=11.89≈12屏宽用的板数：2.6米×1000÷244=10.65≈11 d.计算实际的屏的大小。
实际屏长或宽用＝单元板的长或宽×屏长或宽用的块数实际屏长：488×12=5856mm 即5.856米实际屏宽：244×11=2684mm 即2.684米 e.屏的面积：5.856×2.684=15.72(平方米)注：通常清况屏体外边框尺寸在屏体尺寸基础上每边各加5-10cm。
f.屏的分辨率=屏用的板数×单元板的解板度屏的分辨率=（12×64）×（11×32）（2）只给出屏的面积，没有长宽。
a. 例子：做一个面积为9㎡的屏，屏的规格是Φ5(指像素的直径)。
b. 如果只给出了面积，长宽我们要自己算。
可以按长、宽4：3或16：9的比例去算。
LED显示屏箱体尺寸和数量计算方法现在LED显示屏应用越来越普遍，可是对于销售人员和用户来说，已知显示屏的长和宽，如何计算箱体尺寸和数量呢？锐凌光电小编教您计算整屏箱体数量以及箱体尺寸。
例如：客户想做一个户外P8全彩LED显示屏，长约9.5米左右，高约4.5米左右，用户外防水箱体做成整屏，而P8户外模组的尺寸为256*128mm，此时首先要算出长和高各需要多少张模组，才可以算出箱体尺寸和数量。
箱体长可取512、768、1024、1280mm，箱体高可取512、640、768、896、1024、1152、1280mm，以下是具体计算方法：长：9500mm / 256mm=37.109375（长取37张板，用屏体长除以模组长）高：4500mm / 128mm=35.15625（高取35张板，用屏体长除以模组高）共需要模组数量：长37*高35=1295张显示屏的实际长为：37张*256mm=9472mm显示屏的实际高为：35张*128mm=4480mm显示屏的实际面积为：9472mm*4480mm=4243456mm2显示屏的长、高和面积都算出来了，这时需要算箱体的尺寸和数量，可是到底怎么计算呢？锐凌光电小编教您一个简单的计算方法，那就是借助Excel表格，首先你要清楚你需要的箱体尺寸是多少，我这里取箱体的长为768mm，然后在Excel表格中写上768，然后用屏体长9472mm除以箱体长768mm=12个，这时用鼠标单击第一个768不松手，一直拉到最后一个768，然后看Excel表格左下角的数字，看到9216，这个就表示屏体的长，如下图所示：那么原来算出来的屏体长是9472，用9472减去9216等于256，这时我们会发现长为256刚好是模组的长，很显然不能做成箱体的长，所以第12个箱体的长取768（3张模组）很明显是错的，那么第12和13个箱体的长我们应改为512mm （2张模组），这时我们用鼠标单击第一个768不松手，一直拉到最后一个512时，发现左下角的尺寸是9472，刚好满足屏体的长，长需要13个箱体，如下图所示：所以下一步我们就要算箱体的高了。
随着科学技术的突飞猛进，高科技电子产品随着市场需求与日俱增。
在LED行业中，各种LED显示屏规格在市场上都被应用的越来越广泛，其优越的广告效果得到越来越多的受众的肯定，从而催生了LED显示屏市场的需求，在许多会议、展览、演出等场合，随处可见LED屏幕的使用，各种LED显示屏规格已然成为许许多多商家一种便捷、高效、节约成本的重要选择。
一、led显示屏规格：点间距计算1、led显示屏规格：各单元板常见型号及尺寸LED屏普遍是用单元板做的。
LED单元板常见型号及尺寸（mm）对应如下：不同品牌的数据可能会存稍微的差异。
2、那么它是如何计算出来的呢？这里面就以p10与p16来举例，因为他们最常见。
PH16单个单元板尺寸以P16型号，一般模组的led点间距长有16点，宽有8点，而p16的点间距为10mm。
所以计算：长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝PH10单个单元板尺寸以P10型号，一般模组的led点间距长有32点，宽有16点，而p10的点间距为10mm，所以计算：长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝；和上面的数据是一样的，一般的是不用计算这些，只需要记着上面的图片内容就行。
二、led显示屏规格：室内LED屏的计算上了解了上面的一些基本数据后，我们可以通过一个实例来看下。
可能有些朋友不理解这个问题是什么意思，既然已经有长和宽了，为什么还要计算呢？因为led大屏是由多个单元板组成，所以要计算出长4m、宽2m的大屏需要使用多少块单元板。
1、首先计算长、高需要多少单元板（用整屏的长除以单元板的长，取整数）我们从上面了解到p10的基本数据，其模组数量计算为：长：4m/0.32m=12.5个≈13个。
宽：3m/0.16m=18.7个≈19个因为模组最小单位为1，所以要取整。
2、实际长和高尺寸（用需要的单元板数量乘以单个单元板尺寸）长：13*0.32=4.16m，宽：19*0.16=3.04m3.实际LED屏幕面积：所以，led长度为4.16*3.04m。
LED显示屏尺寸规格及计算方法一、LED显示屏单元板尺寸规格:室内点阵单双色单元板系列:型号规格尺寸(mm) 点距分辩率点数/? 亮度功率 P3.0单色 256*128 4mm 64*32 62500 100 18W P3.0双色 256*128 4mm 64*32 62500 200 27W P3.75单色304*152 4.75mm 64*32 44321 100 18W P3.75双 304*152 4.75mm 64*32 44321 200 27W P5.0单色 484*242 7.62mm 64*32 17222 100 18W P5.0双色 484*242 7.62mm 64*32 17222 200 27W半户外单元板系列:型号规格尺寸(mm) 点距分辩率点数/? 亮度功率P5.0单色 484*242 7.62mm 64*32 17222 1000 20W P5.0双色 484*2427.62mm 64*32 17222 4500 30W P10单色 320*160 10mm 32*16 10000 1000 20W P10双色 320*160 10mm 32*16 10000 4500 31W P12.5单色 400*200 12.5mm32*16 6400 1000 20W P16单色 256*128 16mm 16*8 3906 1000 7W P16双色256*128 16mm 16*8 3906 2000 11W户外单元板系列:型号规格尺寸(mm) 点距像素点数/m2 亮度功率P10单色 320*160 10mm 32*16 10000 1000 21W P10双色 320*160 10mm32*16 10000 4500 38W P10全彩 160*160 10mm 16*16 10000 5500 20W P12单色192*96 12mm 16*8 6944 1000 12W P12双色 192*96 12mm 16*8 6944 4500 20W P12全彩 192*96 12mm 16*8 6944 5500 25W P12.5单色 400*200 12.5mm 32*16 6400 1000 19W P12.5双色 200*100 12.5mm 16*8 6400 4500 11W P12.5全彩200*100 12.5mm 16*8 6400 5500 13W P16单色 256*128 16mm 16*8 3906 10007W p16双色 256*128 16mm 16*8 3906 5500 14W P20单色 320*160 20mm 16*8 2500 1000 7W P20双色 320*160 20mm 16*8 2500 4500 11W P20全彩 320*160 20mm 16*8 2500 5500 27WLED显示屏及全彩模组图二、如LED显示屏尺寸大小计算首先了解点间距，每个像素点到另外一个像素点之间的距离，单位是毫米。

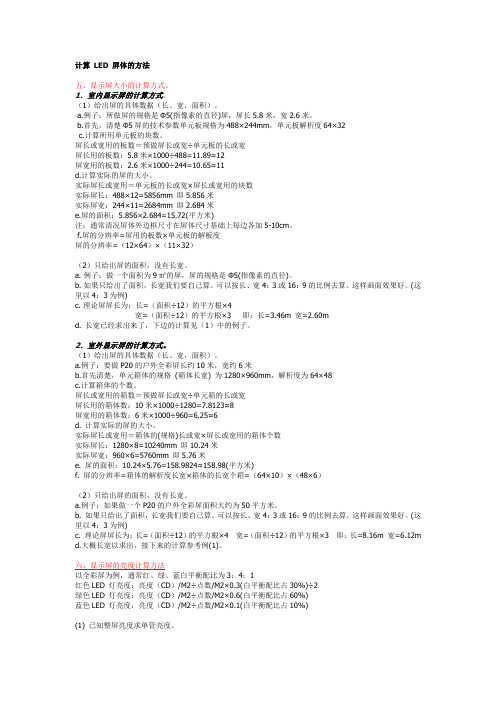

计算LED 屏体的方法五、显示屏大小的计算方式。
1．室内显示屏的计算方式。
（1）给出屏的具体数据（长、宽，面积）。
a.例子：所做屏的规格是Φ5(指像素的直径)屏，屏长5.8米，宽2.6米。
b.首先，清楚Φ5屏的技术参数单元板规格为488×244mm，单元板解析度64×32c.计算所用单元板的块数。
屏长或宽用的板数＝预做屏长或宽÷单元板的长或宽屏长用的板数：5.8米×1000÷488=11.89≈12屏宽用的板数：2.6米×1000÷244=10.65≈11d.计算实际的屏的大小。
实际屏长或宽用＝单元板的长或宽×屏长或宽用的块数实际屏长：488×12=5856mm 即5.856米实际屏宽：244×11=2684mm 即2.684米e.屏的面积：5.856×2.684=15.72(平方米)注：通常清况屏体外边框尺寸在屏体尺寸基础上每边各加5-10cm。
f.屏的分辨率=屏用的板数×单元板的解板度屏的分辨率=（12×64）×（11×32）（2）只给出屏的面积，没有长宽。
a. 例子：做一个面积为9㎡的屏，屏的规格是Φ5(指像素的直径)。
b. 如果只给出了面积，长宽我们要自己算。
可以按长、宽4：3或16：9的比例去算。
这样画面效果好。
(这里以4：3为例)c. 理论屏屏长为：长=（面积÷12）的平方根×4宽=（面积÷12）的平方根×3 即：长=3.46m 宽=2.60md. 长宽已经求出来了，下边的计算见（1）中的例子。
2．室外显示屏的计算方式。
（1）给出屏的具体数据（长、宽，面积）。
a.例子：要做P20的户外全彩屏长约10米，宽约6米b.首先清楚，单元箱体的规格(箱体长宽) 为1280×960mm，解析度为64×48c.计算箱体的个数。
弱电工程led显示屏屏幕尺寸计算方法led屏幕在生活中，随处可见，显示屏、广播屏等等，但是led尺寸怎么计算的，你知道吗？今天我们一起了解一下led屏幕尺寸的计算方法。
一、点间距的计算1、各单元板常见型号及尺寸LED屏普遍是用单元板做的。
LED单元板常见型号及尺寸（mm）对应如下：不同的牌子可能会存稍微的差异。
2、那么它是如何计算出来的呢？这里面就以p10与p16来举例，因为他们最常见。
PH16单个单元板尺寸以P16型号，一般模组的led点间距长有16点，宽有8点，而p16的点间距为10mm。
所以计算：长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝PH10单个单元板尺寸以P10型号，一般模组的led点间距长有32点，宽有16点，而p10的点间距为10mm，所以计算：长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝；和上面的数据是一样的，一般的是不用计算这些，只需要记着上面的图片内容就行。
二、室内led屏的计算上了解了上面的一些基本数据后，我们可以通过一个实例来看下。
例：如果你需要一个室内全彩屏长宽分别为4m、3m的led屏幕，用P10的屏，如何计算出它的实际长和高尺寸?可能有些朋友不理解这个问题是什么意思，既然已经有长和宽了，为什么还要计算呢？因为led大屏是由多个单元板组成，所以要计算出长4m、宽2m的大屏需要使用多少块单元板。
1、首先计算长、高需要多少单元板（用整屏的长除以单元板的长，取整数）长：我们从上面了解到p10的基本数据，其模组数量计算为：长：4m/0.32m=12.5个≈13个。
宽：3m/0.16m=18.7个≈19个因为模组最小单位为1，所以要取整。
2、实际长和高尺寸（用需要的单元板数量乘以单个单元板尺寸）长：13*0.32=4.16m，宽：19*0.16=3.04m3.实际LED屏幕面积：所以，led长度为4.16*3.04m。
一、LED 显示屏组成材料1、LED 与 L ED 显示屏L E D 的发光颜色和发光效率与制作 LED 的材料和工艺有关 ， 目前广泛使用的 有红、绿、蓝（R 、G 、B ） 三种 。
由于 LED 工作电压低 （仅 1. 5-3V ) ，能主动发 光且有一定亮度 ，亮度又能用电压 （或电流〉 调节，本身又耐冲击 、抗振动、 寿命长 （ 10 万小时） ，所以在大型的显示设备中，目前尚无其他的显示方式 与 L E D 显示方式匹敌。
把红色和绿色的 L E D 放在一起作为一个象素制作的显示 屏日q 双色屏或彩色屏 ：把红、绿、蓝三种 L E D 管放在一起作为一个象素的显 示屏日q 三色屏或全彩屏 。
制作室内 L E D 显示屏的象素尺寸一般是 2-10 毫米， 常常采用把儿种能产生不同基色的 LED 管芯封装成一体， 室外 L ED 显示屏的 象素尺寸多为 12-26 毫米，每个象素由若干个各种单色 L E D 组成 ，常见的成 品称象素筒，双色象素筒一般由 3 红 2 绿组成，三色象素筒用 2 红 1 绿 1 兰 组成。
无论用 L E D 制作单色、双色或三色屏 ，欲显示图象需要构成象素的每个 L E D 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。
灰度 等级越高，显示的图像就越细腻，色彩也越丰富 ，相应的显示控制系统也越复 杂。
一般 256 级灰度的图像 ，颜色过渡己十分柔和 ，而 16 级灰度的彩色图像， 颜色过渡界线十分明显。
所以，彩色 LED 显示屏当前都要求做成 256 级灰度的。
2、应用于显示屏的 LED 发光材料有以下几种形式：① L E D 发光灯（或称单灯） 一般由单个 LED 晶片，反光碗，金属阳极 ，金属 阴极构成，外包具有透光聚光能力的环氧树脂外 壳。
可用一个或多个 （不同颜色 的〉 单灯构成一个基本像素，由于亮度高， 多用于户外显示屏 。
② LED 点阵模块 由若干晶片构成发光矩阵 ，用环氧树脂封装于塑料壳内 。
一、LED显示屏组成材料1、LED与LED显示屏LED的发光颜色和发光效率与制作LED的材料和工艺有关，目前广泛使用的有红、绿、蓝(R、G、B)三种。
由于LED工作电压低（仅1.5-3V），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED显示方式匹敌。
把红色和绿色的LED放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED管放在一起作为一个象素的显示屏叫三色屏或全彩屏。
制作室内LED显示屏的象素尺寸一般是2-10毫米，常常采用把几种能产生不同基色的LED管芯封装成一体，室外LED显示屏的象素尺寸多为12-26毫米，每个象素由若干个各种单色LED组成，常见的成品称象素筒，双色象素筒一般由3红2绿组成，三色象素筒用2红1绿1兰组成。
无论用LED制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。
灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。
一般256级灰度的图像，颜色过渡已十分柔和，而16级灰度的彩色图像，颜色过渡界线十分明显。
所以，彩色LED显示屏当前都要求做成256级灰度的。
2、应用于显示屏的LED发光材料有以下几种形式：① LED 发光灯(或称单灯)一般由单个LED晶片，反光碗，金属阳极，金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。
可用一个或多个（不同颜色的）单灯构成一个基本像素，由于亮度高，多用于户外显示屏。
② LED 点阵模块由若干晶片构成发光矩阵,用环氧树脂封装于塑料壳内。
适合行列扫描驱动，容易构成高密度的显示屏，多用于户内显示屏。
③ 贴片式LED发光灯(或称SMD LED)就是LED发光灯的贴焊形式的封装，可用于户内全彩色显示屏，可实现单点维护，有效克服马赛克现象。
液晶显示屏大小的计算方法
液晶显示屏已经成为我们日常生活和工作中的重要组成部分，从手机、电视、电脑到各种智能设备，都离不开液晶显示屏。
而液晶显示屏的大小也是我们选择设备时需要考虑的因素之一。
本文将为您介绍液晶显示屏大小的计算方法。
液晶显示屏的大小通常是以对角线长度来衡量的，单位为英寸。
对于标准的矩形显示屏，其对角线长度与宽高比是相等的，因此只需要测量一条边的长度即可计算出对角线长度。
例如，一个宽为13厘米、高为7.5厘米的液晶显示屏，其对角线长度就是√(13²+7.5²)厘米，然后转换成英寸即可。
然而，在实际应用中，液晶显示屏的宽高比并不一定是标准的16:9或4:3，因此就需要使用更复杂的计算方法来得到准确的尺寸。
具体计算方法可以根据不同宽高比和不同尺寸进行推导。
另外，液晶显示屏的大小也受到边框和外框的影响，因此实际的可用显示区域可能会比计算出来的对角线长度略小。
所以在选择液晶显示屏时，需要考虑到边框和外框的影响，以便选择合适的尺寸。
总之，液晶显示屏大小的计算方法需要根据具体的尺寸和宽高比进行推导，同时还需要考虑到边框和外框的影响。
只有选择合适的尺寸，才能获得更好的视觉效果和使用体验。
