LED显示屏尺寸规格及计算方法一、LED显示屏单元板尺寸规格:室内点阵单双色单元板系列:型号规格尺寸(mm) 点距分辩率点数/? 亮度功率 P3.0单色 256*128 4mm 64*32 62500 100 18W P3.0双色 256*128 4mm 64*32 62500 200 27W P3.75单色304*152 4.75mm 64*32 44321 100 18W P3.75双 304*152 4.75mm 64*32 44321 200 27W P5.0单色 484*242 7.62mm 64*32 17222 100 18W P5.0双色 484*242 7.62mm 64*32 17222 200 27W半户外单元板系列:型号规格尺寸(mm) 点距分辩率点数/? 亮度功率P5.0单色 484*242 7.62mm 64*32 17222 1000 20W P5.0双色 484*2427.62mm 64*32 17222 4500 30W P10单色 320*160 10mm 32*16 10000 1000 20W P10双色 320*160 10mm 32*16 10000 4500 31W P12.5单色 400*200 12.5mm32*16 6400 1000 20W P16单色 256*128 16mm 16*8 3906 1000 7W P16双色256*128 16mm 16*8 3906 2000 11W户外单元板系列:型号规格尺寸(mm) 点距像素点数/m2 亮度功率P10单色 320*160 10mm 32*16 10000 1000 21W P10双色 320*160 10mm32*16 10000 4500 38W P10全彩 160*160 10mm 16*16 10000 5500 20W P12单色192*96 12mm 16*8 6944 1000 12W P12双色 192*96 12mm 16*8 6944 4500 20W P12全彩 192*96 12mm 16*8 6944 5500 25W P12.5单色 400*200 12.5mm 32*16 6400 1000 19W P12.5双色 200*100 12.5mm 16*8 6400 4500 11W P12.5全彩200*100 12.5mm 16*8 6400 5500 13W P16单色 256*128 16mm 16*8 3906 10007W p16双色 256*128 16mm 16*8 3906 5500 14W P20单色 320*160 20mm 16*8 2500 1000 7W P20双色 320*160 20mm 16*8 2500 4500 11W P20全彩 320*160 20mm 16*8 2500 5500 27WLED显示屏及全彩模组图二、如LED显示屏尺寸大小计算首先了解点间距，每个像素点到另外一个像素点之间的距离，单位是毫米。

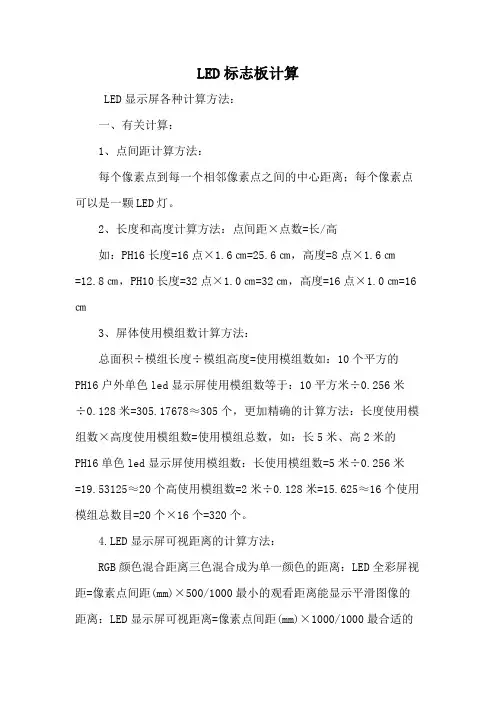

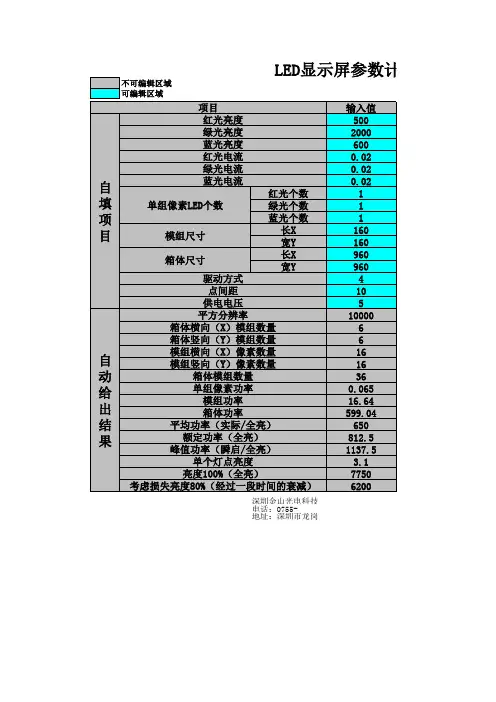

LED标志板计算
LED显示屏各种计算方法：
一、有关计算：
1、点间距计算方法：
每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED灯。
2、长度和高度计算方法：点间距×点数=长/高
如：PH16长度=16点×1.6㎝=25.6㎝，高度=8点×1.6㎝
=12.8㎝，PH10长度=32点×1.0㎝=32㎝，高度=16点×1.0㎝=16㎝
3、屏体使用模组数计算方法：
总面积÷模组长度÷模组高度=使用模组数如：10个平方的
PH16户外单色led显示屏使用模组数等于：10平方米÷0.256米
÷0.128米=305.17678≈305个，更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数，如：长5米、高2米的
PH16单色led显示屏使用模组数：长使用模组数=5米÷0.256米
=19.53125≈20个高使用模组数=2米÷0.128米=15.625≈16个使用模组总数目=20个×16个=320个。
4.LED显示屏可视距离的计算方法：
RGB颜色混合距离三色混合成为单一颜色的距离：LED全彩屏视距=像素点间距(mm)×500/1000最小的观看距离能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm)×1000/1000最合适的
观看距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm)×3000/1000最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍）。
LED显示屏屏体面积及亮度的计算方法
1.屏体面积计算方法：
屏体面积=LED模组数量×（LED模组宽度×LED模组高度）
例如，如果一个LED显示屏有100个LED模组，每个模组尺寸为0.5米宽，0.5米高，那么屏体面积为：
屏体面积=100×（0.5×0.5）=25平方米
2.亮度计算方法：
亮度=LED模组数量×每个模组的亮度
例如，如果一个LED显示屏有100个LED模组，每个模组的亮度为2000尼特，那么亮度为：
亮度= 100 × 2000 = 200,000 尼特（nit）
需要注意的是，LED显示屏的亮度由LED模组的亮度决定。
每个LED 模组的亮度是根据LED芯片的亮度和驱动电流确定的。
较高的亮度将需要更大的功率输入。

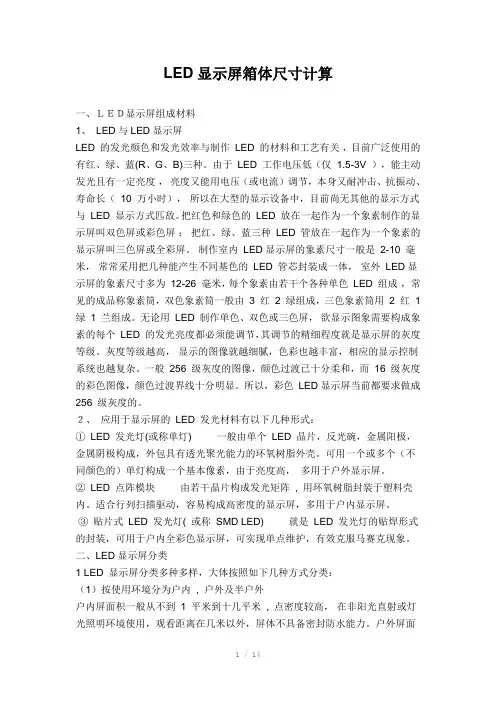

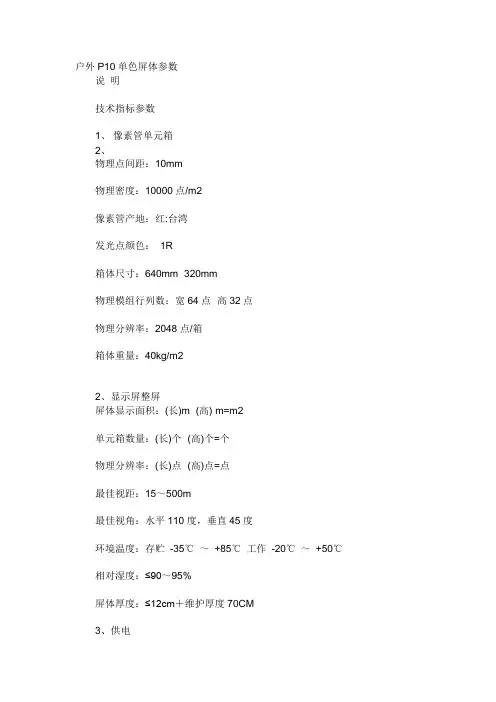

LED显示屏箱体尺寸计算一、ＬＥＤ显示屏组成材料1、LED与LED显示屏LED 的发光颜色和发光效率与制作LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝(R、G、B)三种。
由于LED 工作电压低（仅 1.5-3V ），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED 显示方式匹敌。
把红色和绿色的LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。
制作室内LED显示屏的象素尺寸一般是2-10 毫米，常常采用把几种能产生不同基色的LED 管芯封装成一体，室外LED显示屏的象素尺寸多为12-26 毫米，每个象素由若干个各种单色LED 组成，常见的成品称象素筒，双色象素筒一般由 3 红 2 绿组成，三色象素筒用 2 红 1 绿1 兰组成。
无论用LED 制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。
灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。
一般256 级灰度的图像，颜色过渡已十分柔和，而16 级灰度的彩色图像，颜色过渡界线十分明显。
所以，彩色LED显示屏当前都要求做成256 级灰度的。
２、应用于显示屏的LED 发光材料有以下几种形式：①LED 发光灯(或称单灯) 一般由单个LED 晶片，反光碗，金属阳极，金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。
可用一个或多个（不同颜色的）单灯构成一个基本像素，由于亮度高，多用于户外显示屏。
②LED 点阵模块由若干晶片构成发光矩阵, 用环氧树脂封装于塑料壳内。
适合行列扫描驱动，容易构成高密度的显示屏，多用于户内显示屏。
③贴片式LED 发光灯( 或称SMD LED) 就是LED 发光灯的贴焊形式的封装，可用于户内全彩色显示屏，可实现单点维护，有效克服马赛克现象。
弱电工程led显示屏屏幕尺寸计算方法led屏幕在生活中，随处可见，显示屏、广播屏等等，但是led尺寸怎么计算的，你知道吗？今天我们一起了解一下led屏幕尺寸的计算方法。
一、点间距的计算1、各单元板常见型号及尺寸LED屏普遍是用单元板做的。
LED单元板常见型号及尺寸（mm）对应如下：不同的牌子可能会存稍微的差异。
2、那么它是如何计算出来的呢？这里面就以p10与p16来举例，因为他们最常见。
PH16单个单元板尺寸以P16型号，一般模组的led点间距长有16点，宽有8点，而p16的点间距为10mm。
所以计算：长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝PH10单个单元板尺寸以P10型号，一般模组的led点间距长有32点，宽有16点，而p10的点间距为10mm，所以计算：长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝；和上面的数据是一样的，一般的是不用计算这些，只需要记着上面的图片内容就行。
二、室内led屏的计算上了解了上面的一些基本数据后，我们可以通过一个实例来看下。
例：如果你需要一个室内全彩屏长宽分别为4m、3m的led屏幕，用P10的屏，如何计算出它的实际长和高尺寸?可能有些朋友不理解这个问题是什么意思，既然已经有长和宽了，为什么还要计算呢？因为led大屏是由多个单元板组成，所以要计算出长4m、宽2m的大屏需要使用多少块单元板。
1、首先计算长、高需要多少单元板（用整屏的长除以单元板的长，取整数）长：我们从上面了解到p10的基本数据，其模组数量计算为：长：4m/0.32m=12.5个≈13个。
宽：3m/0.16m=18.7个≈19个因为模组最小单位为1，所以要取整。
2、实际长和高尺寸（用需要的单元板数量乘以单个单元板尺寸）长：13*0.32=4.16m，宽：19*0.16=3.04m3.实际LED屏幕面积：所以，led长度为4.16*3.04m。
led屏计算公式一、LED屏相关概念。
1. 像素。
- 像素是LED屏显示的基本单元。
LED屏由许多像素点组成，每个像素点可以独立控制发光颜色和亮度等参数。
2. 分辨率。
- 分辨率是指屏幕图像的精密度，是指显示器所能显示的像素的多少。
例如，常见的1920×1080分辨率，表示屏幕横向有1920个像素，纵向有1080个像素。
二、LED屏面积相关计算公式。
1. 单块模组面积计算。
- 如果已知LED模组的长和宽（单位为毫米），模组面积（S_模组）计算公式为：S_模组=长×宽。
- 例如，某LED模组长为320mm，宽为160mm，则其面积S_模组=320×160 = 51200mm^2。
2. 整屏面积计算。
- 当使用多个模组拼接成LED屏时，如果横向使用n个模组，纵向使用m个模组，且单个模组面积为S_模组，则整屏面积（S_整屏）计算公式为：S_整屏=n×m× S_模组。
- 假设使用上述模组，横向拼接10个，纵向拼接6个，则整屏面积S_整屏=10×6×51200 = 3072000mm^2。
三、LED屏像素间距相关计算。
1. 像素间距定义。
- 像素间距（Pitch）是指相邻两个像素中心之间的距离，单位通常为毫米。
2. 根据像素间距计算每平方米像素数量。
- 每平方米像素数量（N）的计算公式为：N=(1000000)/(Pitch^2)。
- 例如，像素间距为P = 3mm，则每平方米像素数量N=(1000000)/(3^2)≈111111个。
四、LED屏亮度相关计算（简单介绍）1. 亮度概念。
- LED屏亮度通常用尼特（nit）来衡量，表示单位面积上的发光强度。
2. 整屏亮度计算（近似）。
LED显示屏各种参数计算方法LED显示屏（LED panel）：LED就是light emitting diode ，发光二极管的英文缩写，简称LED。
它是一种通过控制半导体发光二极管的显示方式，一种平板显示器，由一个个小的LED模块面板组成。
其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。
用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
一、显示屏大小的计算方式1．室内显示屏的计算方式（1）给出屏的具体数据（长、宽，面积）。
a.例子：所做屏的规格是Φ5(指像素的直径)屏，屏长5.8米，宽2.6米。
b.首先，清楚Φ5屏的技术参数单元板规格为480×480mm，单元板解析度96×96 （不同的生产厂家的单元板规格和解析度是不一致的，我们以锐拓的单元板规格为例）单元板的解析度的算法：1平方Φ5屏的像素点=1000000÷5÷5=40000注：这里的1000000实际上就是1000×1000，40000=200×200 也就是说1000mm的长度上有200个像素点，那么480mm就应该有480÷1000×200=96 所以单元板的解析度为96×96c.计算所用单元板的块数。
屏长或宽用的板数＝预做屏长或宽÷单元板的长或宽屏长用的板数：5.8米×1000÷480=12.08≈12屏宽用的板数：2.6米×1000÷480=5.41≈5d.计算实际的屏的大小。
实际屏长或宽用＝单元板的长或宽×屏长或宽用的块数实际屏长：480×12=5760mm 即 5.760米实际屏宽：480×5=2400mm 即2.4米 e.屏的面积：5.760×2.4=13.824(平方米) 注：通常清况屏体外边框尺寸在屏体尺寸基础上每边各加5-10cm。
LED显示屏箱体尺寸计算一、ＬＥＤ显示屏组成材料1、LED与LED显示屏LED 的发光颜色和发光效率与制作LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝(R、G、B)三种。
由于LED 工作电压低（仅 1.5-3V ），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED 显示方式匹敌。
把红色和绿色的LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。
制作室内LED显示屏的象素尺寸一般是2-10 毫米，常常采用把几种能产生不同基色的LED 管芯封装成一体，室外LED显示屏的象素尺寸多为12-26 毫米，每个象素由若干个各种单色LED 组成，常见的成品称象素筒，双色象素筒一般由 3 红 2 绿组成，三色象素筒用 2 红 1 绿 1 兰组成。
无论用LED 制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。
灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。
一般256 级灰度的图像，颜色过渡已十分柔和，而16 级灰度的彩色图像，颜色过渡界线十分明显。
所以，彩色LED显示屏当前都要求做成256 级灰度的。
２、应用于显示屏的LED 发光材料有以下几种形式：①LED 发光灯(或称单灯) 一般由单个LED 晶片，反光碗，金属阳极，金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。
可用一个或多个（不同颜色的）单灯构成一个基本像素，由于亮度高，多用于户外显示屏。
②LED 点阵模块由若干晶片构成发光矩阵, 用环氧树脂封装于塑料壳内。
适合行列扫描驱动，容易构成高密度的显示屏，多用于户内显示屏。
③贴片式LED 发光灯( 或称SMD LED) 就是LED 发光灯的贴焊形式的封装，可用于户内全彩色显示屏，可实现单点维护，有效克服马赛克现象。
二、LED显示屏分类1 LED 显示屏分类多种多样，大体按照如下几种方式分类：（1）按使用环境分为户内, 户外及半户外户内屏面积一般从不到 1 平米到十几平米, 点密度较高，在非阳光直射或灯光照明环境使用，观看距离在几米以外，屏体不具备密封防水能力。
户外屏面积一般从几平米到几十甚至上百平米，点密度较稀( 多为1000-4000 点每平米), 发光亮度在3000-6000cd/ 平米( 朝向不同，亮度要求不同) ，可在阳光直射条件下使用，观看距离在几十米以外，屏体具有良好的防风抗雨及防雷能力。
半户外屏介于户外及户内两者之间, 具有较高的发光亮度, 可在非阳光直射户外下使用，屏体有一定的密封，一般在屋檐下或橱窗内。
（2）按颜色分为单色，双基色，三基色( 全彩)单色是指显示屏只有一种颜色的发光材料，多为单红色，在某些特殊场合也可用黄绿色( 例如殡仪馆) 。
双基色屏一般由红色和黄绿色发光材料构成。
三基色屏分为全彩色(full color), 由红色，黄绿色( 波长570nm) ，蓝色构成及真彩色(nature color), 由红色，纯绿色( 波长525nm), 蓝色构成。
（3）按控制或使用方式分同步和异步同步方式是指LED 显示屏的工作方式基本等同于电脑的监视器，它以至少30 场/ 秒的更新速率点点对应地实监视器上的图时映射电脑像, 通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。
异步方式是指LED显示屏具有存储及自动播放的能力，在PC 机上编辑好的文字及无灰度图片通过串口或其他网络接口传入LED显示屏, 然后由LED显示屏脱机自动播放，一般没有多灰度显示能力，主要用于显示文字信息，可以多屏联网。
（4）按像素密度或像素直径划分由于户内屏采用的LED点阵模块规格比较统一所以通常按照模块的像素直径划分主要有：∮ 3.0mm 60000 像素/ 平米∮3.75mm 44000 像素/ 平米∮5.0mm 17000 像素/ 平米户外屏的像素直径及像素间距目前没有十分统一的标准，按每平米像素数量大约有1024 点，1600 点,2000 点,2500 点,4096 点等多种规格。
（5）按显示性能可分为视频显示屏：一般为全彩色显示屏文本显示屏：一般为单基色显示屏图文显示屏：一般为双基色显示屏行情显示屏：一般为数码管或单基色显示屏；三、LED显示屏特点全面了解LED显示屏特点，是为了选择高性价比LED显示屏,与其它大屏幕终端显示器相比,LED显示屏主要有以下特点。
亮度高：色彩丰富鲜艳，户外显示屏的亮度大于8000mcd/m2，是目前唯一能够在户外全天候使用的大型；寿命长：LED寿命长达100,000小时（十年）以上；视角大：室内视角可大于160度，户外视角可大于120度；结构模块化：屏幕面积可大可小，小至不到一平米，大则可达几百、上千平米；易与计算机接口，支持软件丰富，操作方便灵活，画面清晰稳定。
显示屏联网：利用一台微机可以同时控制多个显示屏显示不同的内容，显示屏也可脱机工作。
既可以显示文字又可以显示图形图像，字体字型变化丰富。
注：常见大型显示终端对比屏幕类型优点缺点电视墙全彩色、面积大画面有分隔感、亮度低不能在户外用、色差大、造价高PDP全彩色、画面细腻面积不大、亮度低、寿命短投影机全彩色、画面细腻亮度低不能在户外用、画面受光不均。
四、基本概念LED:Light Emitting Diode（发光二极管）的缩写。
单点直径（Single dot diameter）指一个像素点的直径，单位通常为mm。
象素（PIXEL）：指每单个或多个发光管组成的发光点。
是画面上可以被独立控制的最小单元PIXEL 是picture element的缩写，在三基色显示屏上，象素由三部分组成：红，绿，篮，每一部分由一个或几个LED组成，理论上，分别调节红，绿，蓝的亮度，可以表现出任意颜色。
间距（PITCH）相邻象素的中心距离。
间距越小，可视距离越短。
分辨率（Resolution）通常用于数字显示设备，表示总的象素数量，一般写成宽X高的形式，如800X600。
可视角度（Viewing Angle）当观察者面对LED时可以看到LED的最大亮度，当观察者向左或右移动时，看到的亮度会减少，当亮度减到最大亮度的一半时，此时所处的角度加上向反方向移动得到的角度之和，称水平可视角度，垂直可视角度用同样方式测量。
LED的视角厂家会给出参数。
亮度（Brightness）亮度在任何显示设备中都是最重要的参数。
亮度的主单位叫烛光（candela），用CD 表示，单个LED的亮度通常用millicandelas，MCD，即千分之一CD，把一个平方米的LED亮度加在一起，就得到单位面积亮度，用尼特（NITS）表示，1 NITS＝1 CD/m2。
红绿蓝三色的亮度必须平衡才能准确的还原真实色彩，换句话说，LED的白色必须是白色，而不是粉红色。
如果红绿蓝都处于最高亮度，混合出的色彩通常不是白色，为了得到白色（通常称为6500K色温），红绿蓝中须有一个或两个的亮度调低，为了获取正确的白色，必须反复测量调整亮度，这个过程称白平衡。
可视距离（Viewing Distance）对于各种显示器件来说，最佳的观察距离应该是人眼无法分辨出象素的最小距离，，这个距离大约是点间距的3400倍。
电视和电脑的观测距离通常要小于这个要求，但可接受的距离不能小于点间距的1700倍。
灰度等级（Grey Levels）也称色彩深度，指不同亮度的数量，红绿蓝有各自的灰度，在全彩色系统中一般是256级灰度，可以产生256X256X256＝16,777,216种颜色，在PC中称为24位色，在LED显示系统中称为8位系统。
LED显示屏能表现的色彩数量取决于RGB三色的灰度等级，在标准的全彩显示屏中为256级灰度，对于体育场馆的LED全彩系统，256灰度是不够的，无法准确的恢复还原色彩。
刷新率（Refresh Rate）显示屏画面更新的速率，通常用赫兹表示（Hz）。
与帧频是不同的。
帧频（Frame Rate）显示屏每秒显示的图像帧的数量，通常取决于输入的信号(25 fps for PAL, 30 fps for NTSC)场频（Field）PAL和NTSC的一半帧，因为PAL和NTSC是隔行扫描，每次刷新只显示半帧图像。
高级概念纯绿（Pure green）和真绿（true green）过去30年，各种颜色LED被相继开发出来，首先是红色，黄色，黄绿色，蓝色LED和纯绿LED在90年代相继被日亚工程师发明。
至此,制造LED全彩色显示屏成为可能。
播放视频的LED显示屏必须用纯绿，如果用黄绿来做，颜色肯定不真实，如果一个象素里绿管的数量很多，比红管和蓝管的数量多，那肯定是黄绿管，因为黄绿的亮度不够，必须用多个，但黄绿LED价格低廉。
该种显示屏俗称伪彩屏。
GAMMA矫正（gamma correction）这是一种通过变换函数来减少灰度数量，从而产生一个更接近真实环境的色彩和对比度，全彩屏实际表现的颜色受到很多限制，当夜晚时，必须降低屏体亮度，此时能够显示的色彩就会减少，因此，数字RGB显示的色彩肯定少于16M色，为了解决这个问题，需要更高层次的灰度，1Bill色的系统（红绿蓝各1024级色）可以表现更真实的色彩，因为从256级灰度扩大到1024级，极大的丰富了可表现的色彩数目。
虚拟象素技术（Virtual Resolution）也称共享象素或动态象素，将4倍于物理象素的象素快速的按奇偶列和奇偶行分4次送到物理象素上显示，其效果相当于将间距缩小一半，其成本与传统做法基本相比，基本没增加，但可以做到原来4倍的分辨率。
一致性（Uniformity）整个画面的质量很大程度上取决于LED的一致性。
一致性的问题是LED固有的问题，当LED生产时。
他们的亮度，视角，还有其它的特性实际上都不统一，这些参数分布在某一范围，制造商工艺控制的越好，这个范围越小，选用优质厂商提供的LED可以减少调试的工作量，人眼对颜色和亮度的敏感度相当高，对于LED之间的差别很容易察觉，特别在高亮的显示系统中，这种差别更大，设计者必须采用各种技术来消除这种差别，增加一致性。
色差（Colour Shift）LED显示屏由红绿蓝三色组合来产生各种颜色，但这三种颜色由不同材料做成，视角是有差异的，不同LED的光谱分布都是变化的，这些能被观测的差异称为色差。
当偏过一定角度观察LED时，其颜色发生改变,人眼判断真实画面的色彩的能力（比如电影画面）比观测计算机产生的画面要好。
单元板规格（Cell board size）指单元板的尺寸，通常用单元板长乘以宽的表达式表示，以毫米为单位。
