C=C1+C2+C3 (3.4)

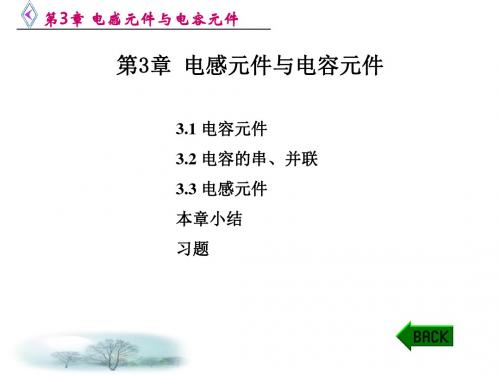

第3章 电感元件与电容元件
电容器并联的等效电容等于并联的各电容器的电 容之和。并联电容的数目越多, 总电容就越大。
显然, 电容器并联时, 为了使各个电容器都能安全 工作, 其工作电压不得超过它们中的最低耐压值(额定 电压)。
第3章 电感元件与电容元件
3.2.2 图3.4(a)所示为三个电容器串联的电路。
qM1=C1UM1=4×10-6×150=6×10-4 C qM2=C2UM2=12×10-6×360=43.2×10-4 C
第3章 电感元件与电容元件
所以电量限额为 qM={C1uM1, C2uM2}min =6×10-4C
② 求工作电压。 串联电容的耐压值为 或 UM U M 1q C M 21 UM51 0 6 2 1 1 0 4 0 620 V0
第3章 电感元件与电容元件
但在实际中, 当电容器两端电压变化时, 介质中 往往有一定的介质损耗, 而且介质也不可能完全绝缘, 因而也存在一定的漏电流。如果忽略电容器的这些次 要性能, 就可以用一个代表其基本电磁性能的理想二 端元件作为模型。电容元件就是实际电容器的理想化 模型。
第3章 电感元件与电容元件
-10
-5
(b)
(c)
图3.2 例 3.1 图
第3章 电感元件与电容元件
解 由电压u的波形, 应用电容元件的电压与电流的 约束关系, 可求出电流i。
当0≤t≤1 μs 时, 电压u从0均匀上升到 10 V , 其 变化率为
d d u t 21 1 01 0 6 01 0 10 6V/s
电容元件是一个理想的二端元件, 它的图形符号 如图3.1所示。其中, +q和-q代表该元件正、 负极 板上的电荷量。若电容元件上的电压参考方向规定为 由正极板指向负极板, 则任何时刻都有以下关系:
