手表构造示意图

机械钟表的灵魂——擒纵结构详解机械钟表的灵魂——擒纵结构详解擒纵机构是现代机械钟表的核心，最初的擒纵机构诞生于15世纪，之后逐渐进化到现在的各种样子。

目前，仍有数百种擒纵机构在现代钟表上使用。

口语宝典三年级英语上册教学计划擒纵机构是一种机械能量传递的开关装置，这个开关受计时基准的控制，以一定的频率开关钟表的主传动链，使指示停动相间并以一定的平均速度转动，从而指示准确的时间。

ann kathrin擒纵机构的功能可以从两方面理解：擒，将主传动的运动锁定(擒住)，此时，钟表的主传动链是锁定的;纵，就是以震荡系统的一部分势能，开启(放开)主传动链运动，同时从主传动链中取回一定的能量以维持震荡系统的工作。

大学英语四级真题擒纵调速机构是机械表的心脏，由擒纵轮、擒纵叉及游丝摆轮组成。

擒纵轮带动擒纵叉一擒一纵，完成锁接、传冲、释放的动作，将动力传输给摆轮，由摆轮完成时间的分配，达到调速的作用。

忽略英语擒纵叉擒纵叉即在杠杆擒纵机构中，用红宝石、蓝宝石或石榴石制成的小的平行六面体，设置于每一个杠杆臂之上。

一个是进入叉，另一个是出口叉。

擒纵叉包括叉体、叉头钉、叉身、叉轴以及设在叉体两端的进瓦和出瓦。

一枚擒纵叉从生产、装饰到组装需经过数十道工序。

blue的意思特点是叉体与叉头钉、叉身自叉轴连接处分为两体。

叉体自成一体，其轴孔设于中间，叉头钉与叉身连为一体，其轴孔设于叉身与叉轴相接的一端，两者根据所配用的摆轮结构之不同而以相应的角度分上、下两层与叉轴紧配合连接。

摆轮摆轮是由摆轴、摆轮外沿、摆梁、摆钉、游丝、双圆盘、圆盘钉组成的一个总承。

摆轮上连结的游丝带动它进行往返运动，将时间切割为完全相同的等分，对表的走时有决定性影响。

英文名字怎么取大学英语精读第一册每一回合往返运动称为摆频，1次摆频细分为2次振频。

机械表走得准不准，就决定于摆轮的摆幅，也就是轮子摆动的幅度。

摆轮运转的平衡与否直接影响走时精确度，摆轮摆动是否平衡除了决定于它的质地是否均匀外，还跟它的真圆度有关，而真圆度与摆轮轴臂数目有关。

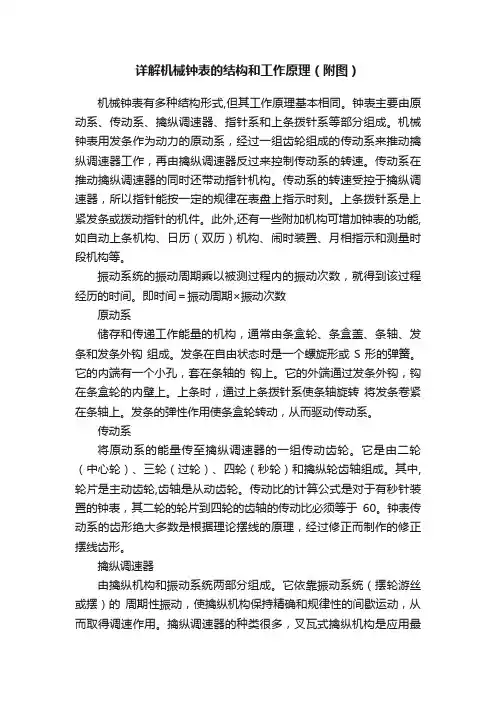

详解机械钟表的结构和工作原理（附图）机械钟表有多种结构形式,但其工作原理基本相同。

钟表主要由原动系、传动系、擒纵调速器、指针系和上条拨针系等部分组成。

机械钟表用发条作为动力的原动系，经过一组齿轮组成的传动系来推动擒纵调速器工作，再由擒纵调速器反过来控制传动系的转速。

传动系在推动擒纵调速器的同时还带动指针机构。

传动系的转速受控于擒纵调速器，所以指针能按一定的规律在表盘上指示时刻。

上条拨针系是上紧发条或拨动指针的机件。

此外,还有一些附加机构可增加钟表的功能,如自动上条机构、日历（双历）机构、闹时装置、月相指示和测量时段机构等。

振动系统的振动周期乘以被测过程内的振动次数，就得到该过程经历的时间。

即时间＝振动周期×振动次数原动系储存和传递工作能量的机构，通常由条盒轮、条盒盖、条轴、发条和发条外钩组成。

发条在自由状态时是一个螺旋形或 S 形的弹簧。

它的内端有一个小孔，套在条轴的钩上。

它的外端通过发条外钩，钩在条盒轮的内壁上。

上条时，通过上条拨针系使条轴旋转将发条卷紧在条轴上。

发条的弹性作用使条盒轮转动，从而驱动传动系。

传动系将原动系的能量传至擒纵调速器的一组传动齿轮。

它是由二轮（中心轮）、三轮（过轮）、四轮（秒轮）和擒纵轮齿轴组成。

其中,轮片是主动齿轮,齿轴是从动齿轮。

传动比的计算公式是对于有秒针装置的钟表，其二轮的轮片到四轮的齿轴的传动比必须等于60。

钟表传动系的齿形绝大多数是根据理论摆线的原理，经过修正而制作的修正摆线齿形。

擒纵调速器由擒纵机构和振动系统两部分组成。

它依靠振动系统（摆轮游丝或摆）的周期性振动，使擒纵机构保持精确和规律性的间歇运动，从而取得调速作用。

擒纵调速器的种类很多，叉瓦式擒纵机构是应用最广的一种擒纵机构。

叉瓦式擒纵机构示意图它由擒纵轮、擒纵叉、双圆盘和限位钉等组成。

它的作用是把原动系的能量传递给振动系统,以便维持振动系统作等幅振动,并把振动系统的振动次数传递给指示机构，达到计量时间的目的。

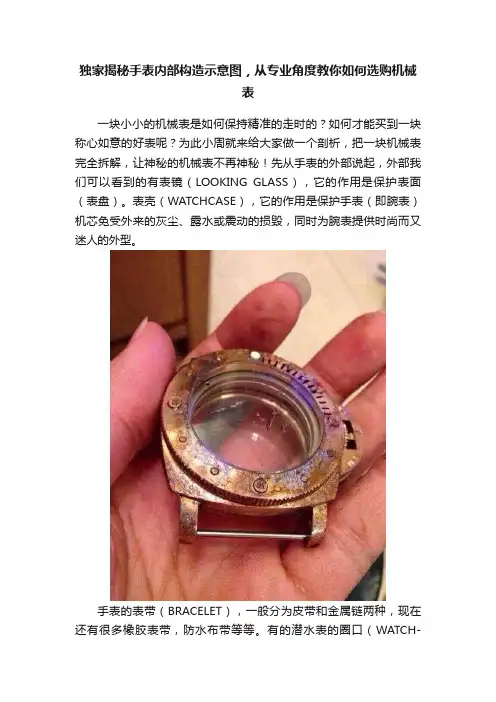

独家揭秘手表内部构造示意图，从专业角度教你如何选购机械表一块小小的机械表是如何保持精准的走时的？如何才能买到一块称心如意的好表呢？为此小周就来给大家做一个剖析，把一块机械表完全拆解，让神秘的机械表不再神秘！先从手表的外部说起，外部我们可以看到的有表镜（LOOKING GLASS），它的作用是保护表面（表盘）。

表壳（WATCHCASE），它的作用是保护手表（即腕表）机芯免受外来的灰尘、露水或震动的损毁，同时为腕表提供时尚而又迷人的外型。

手表的表带（BRACELET），一般分为皮带和金属链两种，现在还有很多橡胶表带，防水布带等等。

有的潜水表的圈口（WATCH-FRAME）是用来锁紧表镜，有两种类型：一是固定型，可提供优美的外观；二是单向转动型，主要运用于运动型腕表，只要将其0指针拨至分针处便可以计算重叠时间，手表的底盖（WATCH-BOTTOM）是用来保护手表内部机芯，其锁紧方式分为铰链螺丝锁紧、压力锁紧及螺丝锁紧三种。

外部的表盘（WATCH-FACE）是主要用于显示时间，同时关系到手表的设计。

其可设计为不同的形状，也可使用不同的材质，时间刻度亦可选用简单漆印或突印。

手表指针主要是用于指示具体时刻。

手表的外部侧面表冠（WATCH-HEAD）用于调校日期及时间、上链，用钢或金制成。

手表的表扣（WATCH-BUTTOM）多由不锈钢，钛金属、陶瓷等制成。

在手表外部看不见的零件有防水胶圈（RUBBER-CIRCLE）：用于防止外来物质及恶劣环境（如灰尘、化妆品、气温变化等）影响和侵害。

还有的高级防水表拆开外层表壳底盖之后还有一个内部的底盖，业内称之为双层防水底盖。

这种常见于高度防水的潜水表之中，还有就是防磁的手表内部也可以看到。

拆开外层底盖之后就可以看到手表的内部机芯（INTER-MACHINE）及特殊功能（SPECIAL FUNCTION），一般常见的有自动石英（AUTOQUARTZ）：无需电池的精确石英时计用手转动中央转轴或利用手臂的摆动而带动表内的飞跎转动，而转动时微型发电器产生的电能传送到储电及供电功能的电容，电容稳定地输出电能而推动微型电路石英计时装置。

机械表（mechanicalwatch）通常可分为手动机械表和自动机械表两种。

这两款机械的动力来源皆是靠机芯内的发条为动力，带动齿轮进而推动表针，只是动力来源的方式有异。

机械表由机芯和外观部件组成。

机芯包括传动系、原动系、上条拨针系、擒纵调速系、指针系，机芯零件是由夹板以螺丝钉把它们组合在一起的；外观部件由表壳、表盘、表针、表带等零件组成。

目录1 历史2 种类1. 2.1 手动机械表2. 2.2 自动机械表3 原理4 特性5 结构1. 5.1 能源装置2. 5.2 轮系3. 5.3 指针机构4. 5.4 上条拨针机构5. 5.5 擒纵机构6. 5.6 振动系统7. 5.7 发条结构6 鉴别7 选购8 保养9 品牌1. 9.1 宝玑2. 9.2 百达翡丽3. 9.3 万国4. 9.4 卡地亚5. 9.5 劳力士6. 9.6 豪爵机械表 - 历史机械表机械表（mechanical watch）是以机械原理制造用于划分时间的工具，区别于机械钟，机械表主要指机械手表。

1770年，Abraham-Louis Perrelet创造了“永久性”的钟表，这就是现代可自行上弦手表的先驱。

1776年，第一只有着三支指针的钟表面世，确定了现代手表的基本结构。

1842年，Adrien Philippe发明了垂式上弦钟表。

在同一阶段，制表业开始生产复杂的钟表和引进特殊的部件如永久性日历表及秒表等。

18世纪，Abraham-Louis Breguet （1747-1823），发明了“陀飞轮”(tourbi1on)，此机械装置可以补偿钟表在处于不同水平位置所产生的误差，使钟表走时更为准确，陀飞轮装置是被高度推许的发明，现代只出现于顶级价格的手表中。

1868年百达翡丽为匈牙利王族夫人制造了第一支手镯表，是世界上最早的机械表。

19世纪，瑞士及美国的工厂已进行机械化大批量生产手表。

在进入20世纪时，瑞士引进了两个Pierre Frederic Ingold和Georges-Auguste Leschot 发明的新技术，即可快速和精确生产带齿轮的夹板和主夹板并发明了可替换的内部零件，为钟表生产的规模化和标准化铺平了道路。

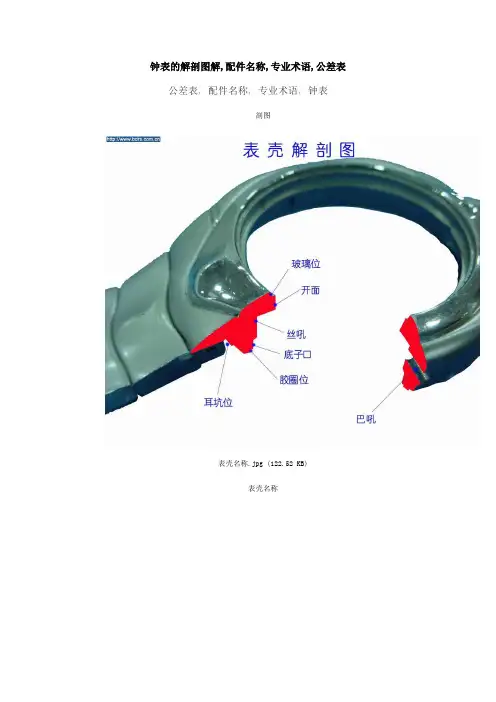

钟表的解剖图解,配件名称,专业术语,公差表公差表, 配件名称, 专业术语, 钟表
剖图
表壳名称
专业术语
公差表
解剖图解
配件名称
总则:
底盖顶内罩--内罩托机心--机心顶字面--字面顶壳司吼底--针在开面内--玻璃打在最上面1.壳丝孔深加底内高、总内孔尺寸有否足够空间容纳表面机芯及有适当避空(机芯与底) 2壳及玻璃直径迫合尺寸或壳与玻璃粘合尺寸
3.玻璃位高度及阔度是否足够与I-RING配合
4.壳开面高度是否足够(针避空)或符合客人要求
5.壳开面直径是否与表面外径配合
6.壳圈配合子口及O令尺寸公差是否合理[/left]
7.圈外径及圈面与壳配合是否合理
8.壳巴中及按中尺寸是否正确
9.壳巴孔直径与巴管入壳直径是否合理
10.巴孔的卡厚及巴管入壳长度是否安全
11.壳巴孔壁最薄处(至O令坑或壳底平)是否安全
12.巴的芯的孔牙径是否符合机芯图要求
13.巴管内径与巴的配合是否合理
14.有否有效巴的拨位及指甲位
15.底介子边与壳外径是否配合及有没有影响巴的
16.刀口位是否有效正确且符合客人要求
17.底子口高是否有足够位已避开了巴芯巴管及罩边
18.底内孔直径是否足够容纳罩脚
19.底与壳及底O令的配合是否合理!
20.罩外轮廓与壳丝孔配合是否合理;
21.罩全高及罩托位高及内外廓是否符合机芯要求
22.牙底时，是否有罩米管壳或其它结构尺寸管壳
23.壳耳阔与带头粒是否配合并便于控制配带联接效果
24.壳连带之总长是否配合
25.打磨电镀仕样书资料是否正确。

手表构造示意图手表的主要零件主要分为外部看得见的零部件和外部看不见的零部件。

一、外部看得见的零部件表镜（LOOKING GLASS）（实物讲解）：保护表面（表盘）。

表壳（WATCHCASE）（实物讲解）：保护手表（即腕表）机芯免受外来的灰尘、露水或震动的损毁，同时为腕表提供时尚而又迷人的外型。

表带（BRACELET）（实物讲解）：有皮带和金属链两种。

圈口（WATCH-FRAME）（实物讲解）：锁紧表镜，有两种类型：一是固定型，可提供优美的外观；二是单向转动型，主要运用于运动型腕表，只要将其0指针拨至分针处便可以计算重叠时间。

底盖（WATCH-BOTTOM）（实物讲解）：保护手表内部机芯，其锁紧方式分为铰链螺丝锁紧、压力锁紧及螺丝锁紧三种。

表盘（WATCH-FACE）（实物讲解）：主要用于显示时间，同时关系到手表的设计。

其可设计为不同的形状，也可使用不同的材质，时间刻度亦可选用简单漆印或突印。

指针（实物讲解）：用于指示具体时刻。

表冠（WATCH-HEAD）（实物讲解）：用于调校日期及时间、上链，用钢或金制成。

表扣（WATCH-BUTTOM）（实物讲解）：多由不锈钢，钛金属制成。

二、外部看不见的零部件1、胶圈（RUBBER-CIRCLE）：用于防止外来物质及恶劣环境（如灰尘、化妆品、气温变化等）影响和侵害。

2、内部机芯（INTER-MACHINE）及特殊功能（SPECIAL FUNCTION）(1) 自动石英（AUTOQUARTZ）：无需电池的精确石英时计，用手转动中央转轴或利用手臂的摆动而带动表内的飞跎转动，而转动时微型发电器产生的电能传送到储电及供电功能的电容，电容稳定地输出电能而推动微型电路石英计时装置。

(2)石英内机（QUARTZ）：石英与电子经过特别处理综合输出动力，准确的石英震荡频率带来准确的石英动力手表。

两针石英表如果拔出把的会损坏机芯，而三针石英表如果拔出把的则会进水和进灰尘，所以不要将石英表的把的拔出来节省电能。

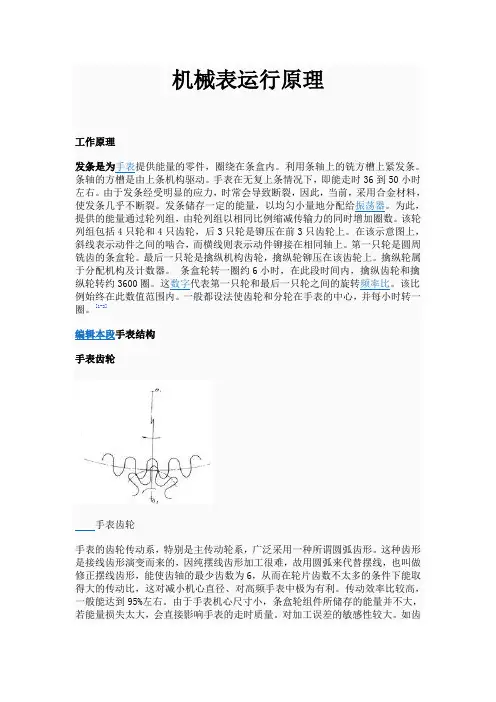

机械表运行原理工作原理发条是为手表提供能量的零件，圈绕在条盒内。

利用条轴上的铣方槽上紧发条。

条轴的方槽是由上条机构驱动。

手表在无复上条情况下，即能走时36到50小时左右。

由于发条经受明显的应力，时常会导致断裂，因此，当前，采用合金材料，使发条几乎不断裂。

发条储存一定的能量，以均匀小量地分配给振荡器。

为此，提供的能量通过轮列组，由轮列组以相同比例缩减传输力的同时增加圈数。

该轮列组包括4只轮和4只齿轮，后3只轮是铆压在前3只齿轮上。

在该示意图上，斜线表示动件之间的啮合，而横线则表示动件铆接在相同轴上。

第一只轮是圆周铣齿的条盒轮。

最后一只轮是擒纵机构齿轮，擒纵轮铆压在该齿轮上。

擒纵轮属于分配机构及计数器。

条盒轮转一圈约6小时，在此段时间内，擒纵齿轮和擒纵轮转约3600圈。

这数字代表第一只轮和最后一只轮之间的旋转频率比。

该比例始终在此数值范围内。

一般都设法使齿轮和分轮在手表的中心，并每小时转一圈。

[1-2]编辑本段手表结构手表齿轮手表齿轮手表的齿轮传动系，特别是主传动轮系，广泛采用一种所谓圆弧齿形。

这种齿形是接线齿形演变而来的，因纯摆线齿形加工很难，故用圆弧来代替摆线，也叫做修正摆线齿形，能使齿轴的最少齿数为6，从而在轮片齿数不太多的条件下能取得大的传动比，这对减小机心直径、对高频手表中极为有利。

传动效率比较高，一般能达到95%左右。

由于手表机心尺寸小，条盒轮组件所储存的能量并不大，若能量损失太大，会直接影响手表的走时质量。

对加工误差的敏感性较大。

如齿形误差和中心距误差，都会引起啮合特性的改变。

由于其齿形由相啮合的一对齿轮和模数所决定，因此齿数和模数不同，所使用的滚刀和铣刀也不相同。

擒纵机构擒纵机构的组成很简单，瑞士手表零件比较少，主要由擒纵轮，擒纵叉部件（包括擒纵叉、进瓦、出瓦、叉头钉、叉轴）、双圆盘部件（双圆盘，圆盘钉）及在主夹板上的限位钉等组成。

但有些手表未用限位钉，而是直接在主夹板或叉夹板铣出两凸台来限位。

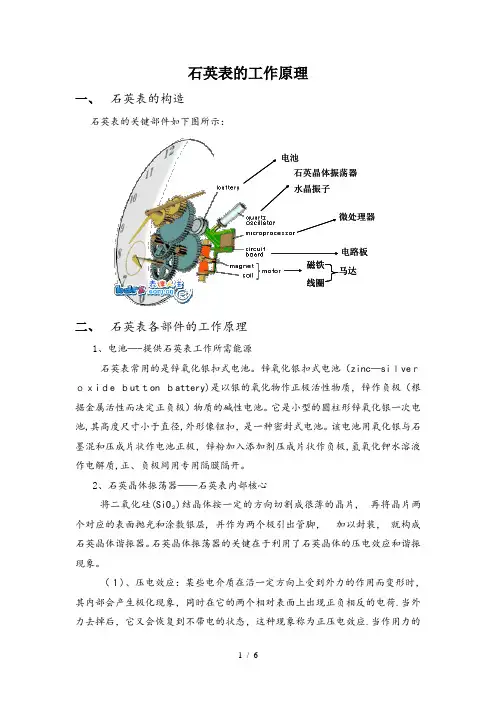

石英表的工作原理一、石英表的构造石英表的关键部件如下图所示：电池石英晶体振荡器水晶振子微处理器电路板磁铁马达线圈二、石英表各部件的工作原理1、电池—-提供石英表工作所需能源石英表常用的是锌氧化银扣式电池。

锌氧化银扣式电池（zinc—siｌveｒｏｘiｄe ｂutｔon ｂattery)是以银的氧化物作正极活性物质，锌作负极（根据金属活性而决定正负极）物质的碱性电池。

它是小型的圆柱形锌氧化银一次电池,其高度尺寸小于直径,外形像钮扣，是一种密封式电池。

该电池用氧化银与石墨混和压成片状作电池正极，锌粉加入添加剂压成片状作负极,氢氧化钾水溶液作电解质,正、负极间用专用隔膜隔开。

2、石英晶体振荡器——石英表内部核心)结晶体按一定的方向切割成很薄的晶片, 再将晶片两将二氧化硅(SiO２个对应的表面抛光和涂敷银层, 并作为两个极引出管脚，加以封装，就构成石英晶体谐振器。

石英晶体振荡器的关键在于利用了石英晶体的压电效应和谐振现象。

（１)、压电效应：某些电介质在沿一定方向上受到外力的作用而变形时，其内部会产生极化现象，同时在它的两个相对表面上出现正负相反的电荷.当外力去掉后，它又会恢复到不带电的状态，这种现象称为正压电效应.当作用力的方向改变时,电荷的极性也随之改变。

相反，当在电介质的极化方向上施加电场，这些电介质也会发生变形，电场去掉后，电介质的变形随之消失，这种现象称为逆压电效应,或称为电致伸缩现象。

能产生压电效应的晶体就叫压电晶体。

水晶（α-石英）是一种有名的压电晶体。

如果按一定方向对水晶晶体上切下的薄片施加压力，那么在此薄片上将会产生电荷。

如果按相反方向拉伸这一薄片，在此薄片上也会出现电荷，不过符号相反。

挤压或拉伸的力愈大，晶体上的电荷也会愈多。

如果在薄片的两端镀上电极，并通以交流电，那么薄片将会作周期性的伸长或缩短，即开始振动.石英电子表中有一个核心部件叫石英振子，其中应用的便是水晶可以制作压电石英薄片。

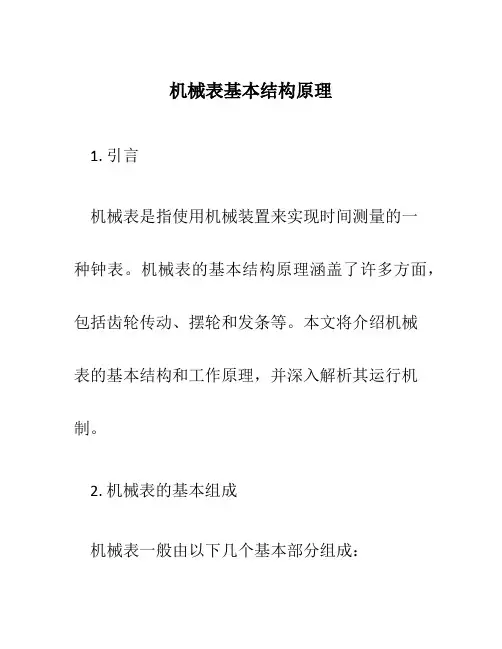

机械表基本结构原理1. 引言机械表是指使用机械装置来实现时间测量的一种钟表。

机械表的基本结构原理涵盖了许多方面，包括齿轮传动、摆轮和发条等。

本文将介绍机械表的基本结构和工作原理，并深入解析其运行机制。

2. 机械表的基本组成机械表一般由以下几个基本部分组成：2.1 齿轮传动机构齿轮传动机构是机械表的核心组成部分，它由多个齿轮组成，并通过齿轮间的啮合来传递动力和实现时间测量。

齿轮传动机构中的齿轮数量和大小决定了机械表的精度和功能。

2.2 摆轮和摆轮机构摆轮是机械表中的一个重要部件，它通过摆轮机构与发条相连接，使机械表具备持续运动的能力。

摆轮的周期性摆动通过摆轮机构传递给指针来显示时间。

2.3 发条和发条盒发条是机械表中的储能器，它由螺旋状的弹簧组成，可以储存机械表的动力以供后续使用。

发条盒则用于调整发条的张紧程度，以控制机械表的行进速度和稳定性。

2.4 指针和刻度盘指针是机械表的时间显示部分，它通过摆轮机构的传动来实现时间的准确显示。

刻度盘则提供了用于读取时间的刻度和数字。

3. 机械表的工作原理机械表的工作原理涉及到多个部件之间的协调运动，下面将对机械表的工作原理进行详细描述：1.首先，机械表需要通过手动或自动的方式对发条进行紧张，从而存储储能。

2.当发条释放能量时，能量将通过发条盒传递给齿轮传动机构。

3.齿轮传动机构中的齿轮将开始互相啮合，传递动力，并通过摆轮机构将能量传递给摆轮。

4.摆轮通过摆轮机构的传动开始周期性摆动，持续向指针传递动力。

5.指针根据摆轮的运动情况，通过刻度盘来显示时间。

4. 机械表的优缺点机械表作为一种传统的时间测量工具，具有一些独特的优缺点：4.1 优点•机械表具有机械结构的美感和精巧的工艺设计，使其成为一种珍贵的装饰品。

•机械表无需电源，依靠人工或自动装置对发条进行紧张，从而保证了其在能源供给方面的稳定性和持久性。

4.2 缺点•由于齿轮传动和摆轮机构的物理限制，机械表往往具有相对较低的准确性和精度。
