图解手表的构造及零件名称

经常会有不少朋友对手表的构造及手表的各个部件感到迷茫，在此我们将通过两篇容，详细向各位表迷朋友解析手表的构造。

虽然每个手表的零件名称不尽一致，但我们以最通用的说法，为您图解每个零件的专有名称以及所在位置，并区分为六大部份。

本文先为您介绍前三大部分，依序为：一，外观部份、二，定位拨针部份、三，自动上链系统，希望能让您一目了然，并加深对手表的了解。

一、外观部份：指手表整体最外层的构造，如表壳、指针、面盘、底盖等零件。

上图中的A为透明后底盖、B为防水胶圈、C为机芯固定座。

图右A为时针轮、B为分针轮。

图A为鼓压、压板定位弹簧、B为龙芯、C为吉车、D为鼓车。

图A为夹板、B为小铁车、C为日里车。

二、定位拨针部份：包括一系列的杠杆与弹簧，它们的功用是使离合轮及上弦杆能上弦又能拨针。

当龙头外拉时，鼓压将鼓车往前推进，使鼓车能和小铁车结合，进而成为一连贯的传动轮系，达到拨针的效果。

（龙头压入时，鼓压将鼓车压回，此时，鼓车和小铁车呈现分离状态，进而和吉车结合，即成为上弦状态，随时可以上发条。

）拨针传动次序为龙头→龙芯鼓车→小铁车→日里车→分针车与时针车。

自动盘，图中以红圈标示的部份为滚珠轴承。

图A为自动系统机座（正面）。

图A为自动系统机座（反面）、B为自动传车压板。

A为自动一番车、B为自动二番车、C为止逆挡、D为自动三番车、E为离合定位弹簧、F为自动四番车（离合车）。

三、自动上链系统：是指自动盘经由滚珠轴承的旋转而产生一连串受重力牵引的自由运动，而达到上紧发条的效果。

其传动次序为：自动盘、自动四番车（离合车）→自动三番车→自动二番车→自动一番车→大卷车。

以上便是本文首先为您介绍的图解机芯零件的前三大部分，希望您能够通过图解的方式一目了然。

本文将持续为您介绍最后的三大部分，依序为：四、摆轮擒纵系统，五、上链机构轮系，六、动力传动轮系，希望能让您一目了然。

四、摆轮擒纵系统：它的作用是使指针及轮系成等时性的前进，在表体上是掌握等时性运动极为重要的系统。

手表的部件名称(可以直接使用，可编辑实用优秀文档，欢迎下载）手表外部零件名称一览1.表镜（LOOKING GLASS）：手表表面的透明镜片，又叫手表玻璃。

保护表面（表盘）。

手表表面的透明镜片，又叫手表玻璃2.表壳（WATCHCASE）：保护手表（即腕表）机芯免受外来的灰尘、露水或震动的损毁，同时为腕表提供时尚而又迷人的外型。

3.表带（BRACELET）：有皮带和金属链两种。

4.后盖（WATCH-BOTTOM）：保护手表内部机芯，其锁紧方式分为铰链螺丝锁紧、压力锁紧及螺丝锁紧三种。

5.表盘（WATCH-FACE）：主要用于显示时间，同时关系到手表的设计。

其可设计为不同的形状，也可使用不同的材质，时间刻度亦可选用简单漆印或突印。

6.指针：用于指示具体时刻。

7.柄头（WATCH-HEAD）：用于调校日期及时间、上链，用钢或金制成，内部轴称为柄轴8.表带扣（WATCH-BUTTOM）：多由不锈钢，钛金属制成。

9.表圈附GB/T 4160标准部分内部贵金属表watch with precious metal alloys表壳体全部使用贵金属及其合金的手表，其中金的纯度千分数最小值为585，铂的纯度千分数最小值为900，银的纯度千分数最小值为925。

3 5贵金属宝石表watch with precious metal alloys and jewels表壳体全部使用贵金属及其合金，且外观件使用宝石的手表，其中金的纯度千分数最小值为585，铂的纯度千分数最小值为900，银的纯度千分数最小值为925。

3．6镶贵金属表watch with part precious metal alloys表壳体部分或其他外观件使用贵金属及其合金的手表，其中金的纯度千分数最小值为585，铂的纯度千分数最小值为900，银的纯度千分数最小值为925。

3 7镶贵金属宝石表watch with part precious metal alloys and jewels表壳体部分或其他外观件使用贵金属及其合金，且使用宝石的手表，其中金的纯度千分数最小值为585，铂的纯度千分数最小值为900，银的纯度于分数最小值为925。

图解手表构造及零件名称Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】经常会有不少朋友对手表的构造及手表的各个部件感到迷茫，在此我们将通过两篇内容，详细向各位表迷朋友解析手表的构造。

虽然每个手表的零件名称不尽一致，但我们以最通用的说法，为您图解每个零件的专有名称以及所在位置，并区分为六大部份。

本文先为您介绍前三大部分，依序为：一，外观部份、二，定位拨针部份、三，自动上链系统，希望能让您一目了然，并加深对手表的了解。

一、外观部份：指手表整体最外层的构造，如表壳、指针、面盘、底盖等零件。

上图中的A为透明后底盖、B为防水胶圈、C为机芯固定座。

图右A为时针轮、B为分针轮。

图A为鼓压、压板定位弹簧、B为龙芯、C为吉车、D为鼓车。

图A为夹板、B为小铁车、C为日里车。

？二、定位拨针部份：包括一系列的杠杆与弹簧，它们的功用是使离合轮及上弦杆能上弦又能拨针。

当龙头外拉时，鼓压将鼓车往前推进，使鼓车能和小铁车结合，进而成为一连贯的传动轮系，达到拨针的效果。

（龙头压入时，鼓压将鼓车压回，此时，鼓车和小铁车呈现分离状态，进而和吉车结合，即成为上弦状态，随时可以上发条。

）拨针传动次序为龙头→龙芯鼓车→小铁车→日里车→分针车与时针车。

自动盘，图中以红圈标示的部份为滚珠轴承。

图A为自动系统机座（正面）。

图A为自动系统机座（反面）、B为自动传车压板。

A为自动一番车、B为自动二番车、C为止逆挡、D为自动三番车、E为离合定位弹簧、F为自动四番车（离合车）。

三、自动上链系统：是指自动盘经由滚珠轴承的旋转而产生一连串受重力牵引的自由运动，而达到上紧发条的效果。

其传动次序为：自动盘、自动四番车（离合车）→自动三番车→自动二番车→自动一番车→大卷车。

以上便是本文首先为您介绍的图解机芯零件的前三大部分，希望您能够通过图解的方式一目了然。

本文将持续为您介绍最后的三大部分，依序为：四、摆轮擒纵系统，五、上链机构轮系，六、动力传动轮系，希望能让您一目了然。

手表构造示意图手表的主要零件主要分为外部看得见的零部件和外部看不见的零部件。

一、外部看得见的零部件表镜（LOOKING GLASS）（实物讲解）：保护表面（表盘）。

表壳（WATCHCASE）（实物讲解）：保护手表（即腕表）机芯免受外来的灰尘、露水或震动的损毁，同时为腕表提供时尚而又迷人的外型。

表带（BRACELET）（实物讲解）：有皮带和金属链两种。

圈口（WATCH-FRAME）（实物讲解）：锁紧表镜，有两种类型：一是固定型，可提供优美的外观；二是单向转动型，主要运用于运动型腕表，只要将其0指针拨至分针处便可以计算重叠时间。

底盖（WATCH-BOTTOM）（实物讲解）：保护手表内部机芯，其锁紧方式分为铰链螺丝锁紧、压力锁紧及螺丝锁紧三种。

表盘（WATCH-FACE）（实物讲解）：主要用于显示时间，同时关系到手表的设计。

其可设计为不同的形状，也可使用不同的材质，时间刻度亦可选用简单漆印或突印。

指针（实物讲解）：用于指示具体时刻。

表冠（WATCH-HEAD）（实物讲解）：用于调校日期及时间、上链，用钢或金制成。

表扣（WATCH-BUTTOM）（实物讲解）：多由不锈钢，钛金属制成。

二、外部看不见的零部件1、胶圈（RUBBER-CIRCLE）：用于防止外来物质及恶劣环境（如灰尘、化妆品、气温变化等）影响和侵害。

2、内部机芯（INTER-MACHINE）及特殊功能（SPECIAL FUNCTION）(1) 自动石英（AUTOQUARTZ）：无需电池的精确石英时计，用手转动中央转轴或利用手臂的摆动而带动表内的飞跎转动，而转动时微型发电器产生的电能传送到储电及供电功能的电容，电容稳定地输出电能而推动微型电路石英计时装置。

(2)石英内机（QUARTZ）：石英与电子经过特别处理综合输出动力，准确的石英震荡频率带来准确的石英动力手表。

两针石英表如果拔出把的会损坏机芯，而三针石英表如果拔出把的则会进水和进灰尘，所以不要将石英表的把的拔出来节省电能。

机械表机芯示意图图解(二针):
由上到下：hour wheel--- 时轮；minute wheel--- 过轮；centre wheel---中心轮；mainspiring---表弦; winding pinion---立轮；escape wheel---擒纵论；click---止逆“轮”；jewel---宝石（轴承）; pallet---擒纵叉；hairspring---游丝；balance wheel---摆轮.
普通机械手表仅以时、分、秒的计测为基本功能，它的基本结构原理如下所示。

１、原动系的结构是由条盒轮、条轴、发条等原件组成，是手表工作的能源部分，是补充整个机构的阻力消耗，推动各齿轮的转动，维持摆轮的震荡。

２、传动系由中心轮、过轮、秒轮、擒纵轮等组成，是将发动力传动至擒纵轮的一组传动齿轮，并带动指针机构。

３、擒纵调速系由擒纵机构和调速机构两部分组成。

调速机构是靠摆轮游丝的周期性振荡，使擒纵机构保持精确和规律性的持续运动，而取得调速作用的。

它包括摆轮部件、游丝部系、快慢针和活动外桩等部件。

擒纵机构由擒纵轮、擒纵叉、双圆盘等部件组成，向调速机构传递能量，计量振荡次数。

４、指针机构是通过传动系带动指针系统显示时间。

５、上条拨针系：
（１）上条：使原动系中的发条卷紧；
（２）拨针：拨动时、分针，校正手表所需指示的时间；上条和拨针是通过表壳外侧的上条柄来完成的。

钟表的解剖图解,配件名称,专业术语,公差表公差表, 配件名称, 专业术语, 钟表
剖图
表壳名称
专业术语
公差表
解剖图解
配件名称
总则:
底盖顶内罩--内罩托机心--机心顶字面--字面顶壳司吼底--针在开面内--玻璃打在最上面1.壳丝孔深加底内高、总内孔尺寸有否足够空间容纳表面机芯及有适当避空(机芯与底) 2壳及玻璃直径迫合尺寸或壳与玻璃粘合尺寸
3.玻璃位高度及阔度是否足够与I-RING配合
4.壳开面高度是否足够(针避空)或符合客人要求
5.壳开面直径是否与表面外径配合
6.壳圈配合子口及O令尺寸公差是否合理[/left]
7.圈外径及圈面与壳配合是否合理
8.壳巴中及按中尺寸是否正确
9.壳巴孔直径与巴管入壳直径是否合理
10.巴孔的卡厚及巴管入壳长度是否安全
11.壳巴孔壁最薄处(至O令坑或壳底平)是否安全
12.巴的芯的孔牙径是否符合机芯图要求
13.巴管内径与巴的配合是否合理
14.有否有效巴的拨位及指甲位
15.底介子边与壳外径是否配合及有没有影响巴的
16.刀口位是否有效正确且符合客人要求
17.底子口高是否有足够位已避开了巴芯巴管及罩边
18.底内孔直径是否足够容纳罩脚
19.底与壳及底O令的配合是否合理!
20.罩外轮廓与壳丝孔配合是否合理;
21.罩全高及罩托位高及内外廓是否符合机芯要求
22.牙底时，是否有罩米管壳或其它结构尺寸管壳
23.壳耳阔与带头粒是否配合并便于控制配带联接效果
24.壳连带之总长是否配合
25.打磨电镀仕样书资料是否正确。

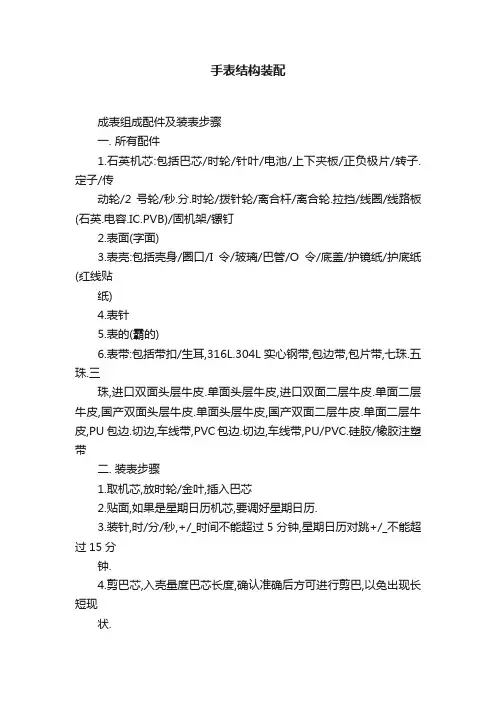

手表结构装配
成表组成配件及装表步骤
一. 所有配件
1.石英机芯:包括巴芯/时轮/针叶/电池/上下夹板/正负极片/转子.定子/传
动轮/2号轮/秒.分.时轮/拨针轮/离合杆/离合轮.拉挡/线圈/线路板(石英.电容.IC.PVB)/固机架/镙钉
2.表面(字面)
3.表壳:包括壳身/圈口/I令/玻璃/巴管/O令/底盖/护镜纸/护底纸(红线贴
纸)
4.表针
5.表的(霸的)
6.表带:包括带扣/生耳,316L.304L实心钢带,包边带,包片带,七珠.五珠.三
珠,进口双面头层牛皮.单面头层牛皮,进口双面二层牛皮.单面二层牛皮,国产双面头层牛皮.单面头层牛皮,国产双面二层牛皮.单面二层牛皮,PU 包边.切边,车线带,PVC包边.切边,车线带,PU/PVC.硅胶/橡胶注塑带
二. 装表步骤
1.取机芯,放时轮/金叶,插入巴芯
2.贴面,如果是星期日历机芯,要调好星期日历.
3.装针,时/分/秒,+/_时间不能超过5分钟,星期日历对跳+/_不能超过15分
钟.
4.剪巴芯,入壳量度巴芯长度,确认准确后方可进行剪巴,以免出现长短现
状.
5.入内罩/吹尘/入壳,要确认表面及壳玻璃没有尘污及毛后方可套上表壳.
6.扭巴的,注意巴的套好后,长短不能超过一个指甲位.
7.打底盖,要确认缺位对正巴芯,注意底盖定印为水平.
8.表头QC,检查有无停表/尘污/毛,的长/短/摆及所有外观不良问题.
9.穿表带,注意不能装花表壳.
10.FQC,检查有无偷停,装错带及所有外观不良问题.
11.包装.注意不能贴错标签/挂错牌仔/入错说明书……。
