2020年图解手表的构造及零件名称

详解机械钟表的结构和工作原理（附图）机械钟表有多种结构形式,但其工作原理基本相同。

钟表主要由原动系、传动系、擒纵调速器、指针系和上条拨针系等部分组成。

机械钟表用发条作为动力的原动系，经过一组齿轮组成的传动系来推动擒纵调速器工作，再由擒纵调速器反过来控制传动系的转速。

传动系在推动擒纵调速器的同时还带动指针机构。

传动系的转速受控于擒纵调速器，所以指针能按一定的规律在表盘上指示时刻。

上条拨针系是上紧发条或拨动指针的机件。

此外,还有一些附加机构可增加钟表的功能,如自动上条机构、日历（双历）机构、闹时装置、月相指示和测量时段机构等。

振动系统的振动周期乘以被测过程内的振动次数，就得到该过程经历的时间。

即时间＝振动周期×振动次数原动系储存和传递工作能量的机构，通常由条盒轮、条盒盖、条轴、发条和发条外钩组成。

发条在自由状态时是一个螺旋形或 S 形的弹簧。

它的内端有一个小孔，套在条轴的钩上。

它的外端通过发条外钩，钩在条盒轮的内壁上。

上条时，通过上条拨针系使条轴旋转将发条卷紧在条轴上。

发条的弹性作用使条盒轮转动，从而驱动传动系。

传动系将原动系的能量传至擒纵调速器的一组传动齿轮。

它是由二轮（中心轮）、三轮（过轮）、四轮（秒轮）和擒纵轮齿轴组成。

其中,轮片是主动齿轮,齿轴是从动齿轮。

传动比的计算公式是对于有秒针装置的钟表，其二轮的轮片到四轮的齿轴的传动比必须等于60。

钟表传动系的齿形绝大多数是根据理论摆线的原理，经过修正而制作的修正摆线齿形。

擒纵调速器由擒纵机构和振动系统两部分组成。

它依靠振动系统（摆轮游丝或摆）的周期性振动，使擒纵机构保持精确和规律性的间歇运动，从而取得调速作用。

擒纵调速器的种类很多，叉瓦式擒纵机构是应用最广的一种擒纵机构。

叉瓦式擒纵机构示意图它由擒纵轮、擒纵叉、双圆盘和限位钉等组成。

它的作用是把原动系的能量传递给振动系统,以便维持振动系统作等幅振动,并把振动系统的振动次数传递给指示机构，达到计量时间的目的。

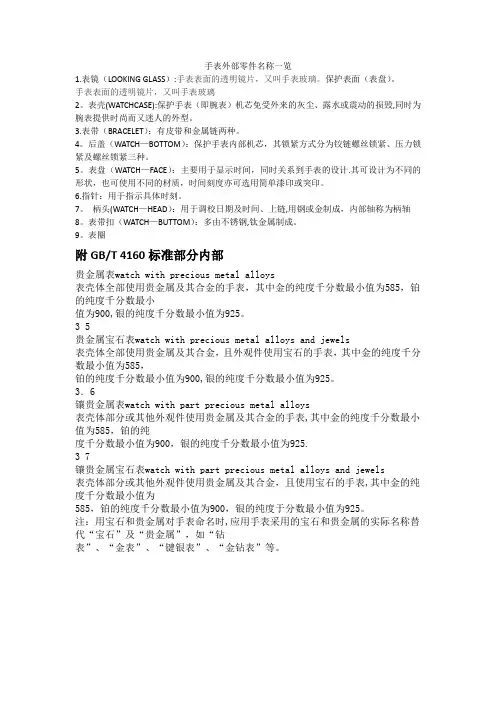

手表外部零件名称一览1.表镜（LOOKING GLASS）:手表表面的透明镜片，又叫手表玻璃。

保护表面（表盘）。

手表表面的透明镜片，又叫手表玻璃2。

表壳(WATCHCASE):保护手表（即腕表）机芯免受外来的灰尘、露水或震动的损毁,同时为腕表提供时尚而又迷人的外型。

3.表带（BRACELET）：有皮带和金属链两种。

4。

后盖（WATCH—BOTTOM）：保护手表内部机芯，其锁紧方式分为铰链螺丝锁紧、压力锁紧及螺丝锁紧三种。

5。

表盘（WATCH—FACE）：主要用于显示时间，同时关系到手表的设计.其可设计为不同的形状，也可使用不同的材质，时间刻度亦可选用简单漆印或突印。

6.指针：用于指示具体时刻。

7。

柄头(WATCH—HEAD）：用于调校日期及时间、上链,用钢或金制成，内部轴称为柄轴8。

表带扣（WATCH—BUTTOM）：多由不锈钢,钛金属制成。

9。

表圈附GB/T 4160标准部分内部贵金属表watch with precious metal alloys表壳体全部使用贵金属及其合金的手表，其中金的纯度千分数最小值为585，铂的纯度千分数最小值为900,银的纯度千分数最小值为925。

3 5贵金属宝石表watch with precious metal alloys and jewels表壳体全部使用贵金属及其合金，且外观件使用宝石的手表，其中金的纯度千分数最小值为585，铂的纯度千分数最小值为900,银的纯度千分数最小值为925。

3．6镶贵金属表watch with part precious metal alloys表壳体部分或其他外观件使用贵金属及其合金的手表,其中金的纯度千分数最小值为585，铂的纯度千分数最小值为900，银的纯度千分数最小值为925.3 7镶贵金属宝石表watch with part precious metal alloys and jewels表壳体部分或其他外观件使用贵金属及其合金，且使用宝石的手表,其中金的纯度千分数最小值为585，铂的纯度千分数最小值为900，银的纯度于分数最小值为925。

机械表机芯示意图图解(二针):
由上到下：hour wheel--- 时轮；minute wheel--- 过轮；centre wheel---中心轮；mainspiring---表弦; winding pinion---立轮；escape wheel---擒纵论；click---止逆“轮”；jewel---宝石（轴承）; pallet---擒纵叉；hairspring---游丝；balance wheel---摆轮.
普通机械手表仅以时、分、秒的计测为基本功能，它的基本结构原理如下所示。

１、原动系的结构是由条盒轮、条轴、发条等原件组成，是手表工作的能源部分，是补充整个机构的阻力消耗，推动各齿轮的转动，维持摆轮的震荡。

２、传动系由中心轮、过轮、秒轮、擒纵轮等组成，是将发动力传动至擒纵轮的一组传动齿轮，并带动指针机构。

３、擒纵调速系由擒纵机构和调速机构两部分组成。

调速机构是靠摆轮游丝的周期性振荡，使擒纵机构保持精确和规律性的持续运动，而取得调速作用的。

它包括摆轮部件、游丝部系、快慢针和活动外桩等部件。

擒纵机构由擒纵轮、擒纵叉、双圆盘等部件组成，向调速机构传递能量，计量振荡次数。

４、指针机构是通过传动系带动指针系统显示时间。

５、上条拨针系：
（１）上条：使原动系中的发条卷紧；
（２）拨针：拨动时、分针，校正手表所需指示的时间；上条和拨针是通过表壳外侧的上条柄来完成的。

手表结构装配

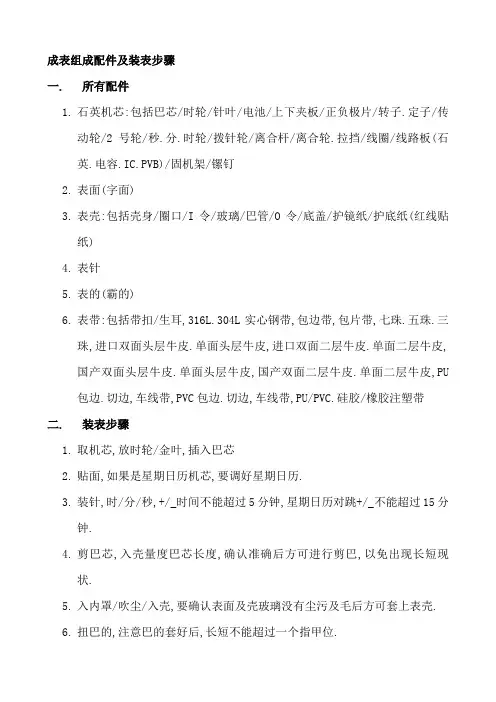

成表组成配件及装表步骤
一. 所有配件
1.石英机芯:包括巴芯/时轮/针叶/电池/上下夹板/正负极片/转子.定子/传
动轮/2号轮/秒.分.时轮/拨针轮/离合杆/离合轮.拉挡/线圈/线路板(石英.电容.IC.PVB)/固机架/镙钉
2.表面(字面)
3.表壳:包括壳身/圈口/I令/玻璃/巴管/O令/底盖/护镜纸/护底纸(红线贴
纸)
4.表针
5.表的(霸的)
6.表带:包括带扣/生耳,316L.304L实心钢带,包边带,包片带,七珠.五珠.三
珠,进口双面头层牛皮.单面头层牛皮,进口双面二层牛皮.单面二层牛皮,国产双面头层牛皮.单面头层牛皮,国产双面二层牛皮.单面二层牛皮,PU 包边.切边,车线带,PVC包边.切边,车线带,PU/PVC.硅胶/橡胶注塑带
二. 装表步骤
1.取机芯,放时轮/金叶,插入巴芯
2.贴面,如果是星期日历机芯,要调好星期日历.
3.装针,时/分/秒,+/_时间不能超过5分钟,星期日历对跳+/_不能超过15分
钟.
4.剪巴芯,入壳量度巴芯长度,确认准确后方可进行剪巴,以免出现长短现
状.
5.入内罩/吹尘/入壳,要确认表面及壳玻璃没有尘污及毛后方可套上表壳.
6.扭巴的,注意巴的套好后,长短不能超过一个指甲位.
7.打底盖,要确认缺位对正巴芯,注意底盖定印为水平.
8.表头QC,检查有无停表/尘污/毛,的长/短/摆及所有外观不良问题.
9.穿表带,注意不能装花表壳.
10.FQC,检查有无偷停,装错带及所有外观不良问题.
11.包装.注意不能贴错标签/挂错牌仔/入错说明书……。

成表组成配件及装表步骤
一. 所有配件
1.石英机芯:包括巴芯/时轮/针叶/电池/上下夹板/正负极片/转子.定子/传
动轮/2号轮/秒.分.时轮/拨针轮/离合杆/离合轮.拉挡/线圈/线路板(石英.电容.IC.PVB)/固机架/镙钉
2.表面(字面)
3.表壳:包括壳身/圈口/I令/玻璃/巴管/O令/底盖/护镜纸/护底纸(红线贴
纸)
4.表针
5.表的(霸的)
6.表带:包括带扣/生耳,316L.304L实心钢带,包边带,包片带,七珠.五珠.三
珠,进口双面头层牛皮.单面头层牛皮,进口双面二层牛皮.单面二层牛皮,国产双面头层牛皮.单面头层牛皮,国产双面二层牛皮.单面二层牛皮,PU 包边.切边,车线带,PVC包边.切边,车线带,PU/PVC.硅胶/橡胶注塑带
二. 装表步骤
1.取机芯,放时轮/金叶,插入巴芯
2.贴面,如果是星期日历机芯,要调好星期日历.
3.装针,时/分/秒,+/_时间不能超过5分钟,星期日历对跳+/_不能超过15分
钟.
4.剪巴芯,入壳量度巴芯长度,确认准确后方可进行剪巴,以免出现长短现
状.
5.入内罩/吹尘/入壳,要确认表面及壳玻璃没有尘污及毛后方可套上表壳.
6.扭巴的,注意巴的套好后,长短不能超过一个指甲位.
7.打底盖,要确认缺位对正巴芯,注意底盖定印为水平.
8.表头QC,检查有无停表/尘污/毛,的长/短/摆及所有外观不良问题.
9.穿表带,注意不能装花表壳.
10.FQC,检查有无偷停,装错带及所有外观不良问题.
11.包装.注意不能贴错标签/挂错牌仔/入错说明书……。
